太原理工大机械设计基础试卷

合集下载

(完整)《机械设计基础》试题库及,文档

(完整)《机械设计基础》试题库及,文档

一、填空〔每空 1 分〕1、构件是机器的运动单元体;部件是机器的制造单元体;部件是机器的装置单元体。

2、平面运动副可分为低副和高副,低副又可分为转动副和搬动副。

3、运动副是使两构件接触,同时又拥有确定相对运动的一种联接。

平面运动副可分为低副和高副。

4、平面运动副的最大体束数为 2 。

5、机构拥有确定相对运动的条件是机构的自由度数目等于主动件数目。

6、在机构中采用虚拘束的目的是为了改进机构的工作情况和受力情况。

7、平面机构中,两构件经过点、线接触而组成的运动副称为高副。

8、机构处于压力角α =90°时的地址,称机构的死点地址。

曲柄摇杆机构,当曲柄为原动件时,机构无死点地址,而当摇杆为原动件时,机构有死点地址。

9、铰链四杆机构的死点地址发生在从动件与连杆共线地址。

10、在曲柄摇杆机构中,当曲柄等速转动时,摇杆往来摇动的平均速度不相同的运动特点称为:急回特点。

11、摇动导杆机构的极位夹角与导杆摆角的关系为相等。

12、凸轮机构是由机架、凸轮、从动件三个根本构件组成的。

13、螺旋机构的工作原理是将螺旋运动转变成直线运动。

14 为保证带传动的工作能力,一般规定小带轮的包角α≥ 120°。

15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

16、链传动和带传动都属于挠性件传动。

17、齿轮啮合时,当主动齿轮的齿根 _推动从动齿轮的齿顶,一对轮齿开始进入啮合,所以开始啮合点应为从动轮齿顶圆与啮合线的交点;当主动齿轮的齿顶推动从动齿轮的齿根,两轮齿立刻走开啮合,所以停止啮合点为主动轮齿顶圆与啮合线的交点。

18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。

19、 _齿面磨损 __和_因磨损以致的轮齿折断__是开式齿轮传动的主要无效形式。

20、渐开线齿形常用的加工方法有仿形法和范成法两类。

21、在一对齿轮啮合时,其大小齿轮接触应力值的关系是σH1= σH2。

22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度,所以斜齿轮传动平稳,承载能力高,可用于高速重载的场合。

太原理工大机械设计基础试卷

太原理工大机械设计基础试卷

太原理工大学机械设计基础试卷
适用班级 考试日期 时间 120 分钟 共 页
一、选择填空(将所给答案中正确的字母填入括号内,只有一个正确)。

(10分) 1、铰链四杆机构的杆为a=60mm,b=80mm,c=100mm,d=90mm 。

若以a 为机架,则此四杆
机构( D )。

A .无整转副、无曲柄存在
B .有整转副而无曲柄存在
C .有整转副且有一个曲柄
D .有整转副且有两个曲柄 2、一对渐开线直齿圆柱齿轮连续传动的条件是( C )。

A .理论啮合线长度大于齿距
B .理论啮合线长度大于基圆齿距
C .实际啮合线长度大于基圆齿距
D .实际啮合线长度大于齿距 3、螺纹的牙型角为α,螺纹升角为λ,当量摩擦角为v ρ,则螺纹副的自锁条件为(B )。

A .λα≤ B .v ρα≤ C .v ρλ≤ D .λρ≤v 4、在V 带传动设计中,限制带轮最小直径是为了限制( A )。

A .带的圆周速度 B .带的弯曲应力
C .小带轮包角α
D .带的长度 5、开式齿轮传动常见的失效形式是( B )。

A .齿面疲劳点蚀
B .齿面磨损
C .齿面胶合
D .齿面塑性变形 6、采用下列哪一种方式可实现轴上零件的轴向固定(D )。

A .键联接
B .花键联接
C .成形联接
D .弹性卡环。

机械设计基础试题(含答案)

机械设计基础试题(含答案)

机械设计基础试卷1一、选择题:本大题共15个小题,每小题3分,共45分。

在每小题给出的四个选项中,只有一项符合题目的要求,把所选择项前的字母填在题后的括号内。

1.下列铰链四杆机构中,能实现急回运动的是A.双摇杆机构 B.曲柄摇杆机构C.双曲柄机构 D.对心曲柄滑块机构【】2.平面连杆机构中,当传动角γ较大时,则A.机构的传力性能较好 B. 机构的传力性能较差C.可以满足机构的自锁要求 D.机构的效率较低3.当一对渐开线齿轮制成后,即使两轮的中心距稍有改变,其角速度比仍保持原值不变,原因是:A. 压力角不变B. 啮合角不变C.节圆半径不变 D. 基圆半径不变【】4.渐开线齿轮实现连续传动时,其重合度为A.ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时,其极限应力为A.σB B. σs C. σ0 D. σ-1【】6. 下列四种螺纹中,自锁性能最好的是A.粗牙普通螺纹 B.细牙普通螺纹C.梯形螺纹 D.锯齿形螺纹【】7.普通平键联接在选定尺寸后,主要是验算其A.挤压强度 B. 剪切强度C.弯曲强度 D. 耐磨性【】8.一对相啮合的圆柱齿轮的Z2>Z1,b1>b2,其接触应力的大小是A.σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等,也可能不等【】9.实际齿数相同时,直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A.直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C.直齿圆锥齿轮的最大 D. 三者数值相同【】10.在润滑良好的条件下,为提高蜗杆传动的啮合效率,可采用的方法为:A.减小齿面滑动速度υs B. 减少蜗杆头数Z1C.增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中,弹性滑动A.在张紧力足够时可以避免B.在传递功率较小时可以避免C.在小带轮包角足够大时可以避免D.是不可避免【】12.带传动作减速传动时,带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A.对称循环变应力 B.脉动循环变应力C.非对称循环变应力 D.静应力【】14.在基本额定动载荷C作用下,滚动轴承的基本额定寿命为106转时,其可靠度为A.10% B. 80% C.90% D.99% 【】15.在圆柱形螺旋拉伸(压缩)弹簧中,弹簧指数C是指A.弹簧外径与簧丝直径之比值B.弹簧内径与簧丝直径之比值C.弹簧自由高度与簧丝直径之比值D.弹簧中径与簧丝直径之比值【】二、填空题:本大题共10个小题,每空1分,共20分。

《机械设计基础》试题和答案

《机械设计基础》试题和答案

《机械设计基础》试题和答案《机械设计基础》试题和答案下面是小编收集整理的机械设计基础试题及答案,希望对您有所帮助!如果你觉得不错的话,欢迎分享!机械设计基础试题:1 螺纹联接的紧联接与松联接有什么不同?答案紧联接是对于重要的螺纹联接要严格控制拧紧力的大小;松螺纹联接则不需要加预紧力就可以承载使用。

2 为什么螺纹联接要采用防松措施?答案螺纹联接在冲击、振动、变载和温度变化大的情况,螺纹摩擦力不稳定甚至会失去自锁能力,联接就可能松动,联接失效,为此应添加防松措施,保证机械正常运行。

3 螺纹联接靠摩擦力防松的措施有哪些?答案对顶螺母、弹簧垫圈、双头螺柱等防松措施。

4 螺纹联接用机械元件防松的措施有哪些?答案开口销穿入槽形螺母和螺杆组成的防松措施,还采用止动垫片、钢丝穿入螺母孔中组成的防松装置等。

5 螺栓按所承受的载荷可分为哪几种联接?答案只承受预紧力的螺栓联接,受横向工作载荷的螺栓联接,受轴向工作载荷的螺栓联接。

6 承受横向工作载荷的螺栓联接在强度计算时是如何考虑的?答案分为普通螺栓联接和铰制孔螺栓联接。

前者靠预紧力产生的摩擦力来承受横向载荷,工作时被联接件间不得有相对滑动;后者考虑螺杆不被横向载荷剪断及螺杆与孔之间不被压溃,它只需较小的预紧力,保证联接的紧密性。

7 为什么受轴向工作载荷的螺栓联接要进行补充拧紧?答案螺栓受到预紧力而伸长,被联接件被压缩,当加上工作载荷后,螺栓再伸长,被联接件反弹,被联接件间压力减少,若为紧密容器将产生漏逸,这时需补充拧紧.8 按工作方式将螺旋传动分为哪几类?答案分为传力螺旋、传导螺旋、调整螺旋。

9 传力螺旋的主要失效形式是什么?答案螺纹副的磨损,若螺杆较长,工作受压时可丧失稳定性。

10 确定螺旋传动的螺杆直径主要考虑哪些因素?答案压强影响螺纹牙的磨损,另外还应考虑螺杆受力和转矩的切应力,校核稳定性及自锁条件.11 螺旋传动的自锁条件与哪些参数有关?答案自锁条件与如下有关:升角、线数、螺距、中径、当量摩擦系数.12 焊接的特点及方法有哪些?答案焊接的特点是强度高、紧密性好、重量轻、工艺简单。

太原理工大学机械设计练习册分析思考题及答案

太原理工大学机械设计练习册分析思考题及答案

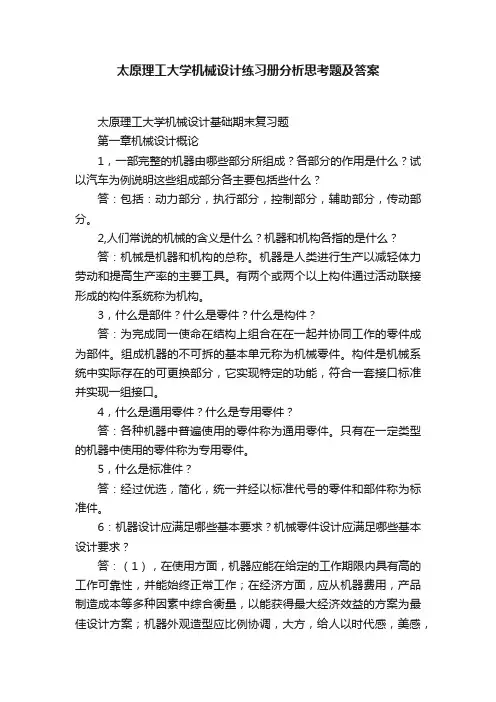

太原理工大学机械设计练习册分析思考题及答案太原理工大学机械设计基础期末复习题第一章机械设计概论1,一部完整的机器由哪些部分所组成?各部分的作用是什么?试以汽车为例说明这些组成部分各主要包括些什么?答:包括:动力部分,执行部分,控制部分,辅助部分,传动部分。

2,人们常说的机械的含义是什么?机器和机构各指的是什么?答:机械是机器和机构的总称。

机器是人类进行生产以减轻体力劳动和提高生产率的主要工具。

有两个或两个以上构件通过活动联接形成的构件系统称为机构。

3,什么是部件?什么是零件?什么是构件?答:为完成同一使命在结构上组合在在一起并协同工作的零件成为部件。

组成机器的不可拆的基本单元称为机械零件。

构件是机械系统中实际存在的可更换部分,它实现特定的功能,符合一套接口标准并实现一组接口。

4,什么是通用零件?什么是专用零件?答:各种机器中普遍使用的零件称为通用零件。

只有在一定类型的机器中使用的零件称为专用零件。

5,什么是标准件?答:经过优选,简化,统一并经以标准代号的零件和部件称为标准件。

6:机器设计应满足哪些基本要求?机械零件设计应满足哪些基本设计要求?答:(1),在使用方面,机器应能在给定的工作期限内具有高的工作可靠性,并能始终正常工作;在经济方面,应从机器费用,产品制造成本等多种因素中综合衡量,以能获得最大经济效益的方案为最佳设计方案;机器外观造型应比例协调,大方,给人以时代感,美感,安全感;限制噪声分贝数。

(2)工作可靠,又要成本低廉,应正确选择材料,合理规定公差等级以及认真考虑零件的加工工艺性和装配工艺性。

7,机械零件的计算可分为哪两种?它们大致可包含哪些内容?答:可分为设计计算和校核计算两种。

设计计算根据零件的工作情况和选定的工作能力准则拟定出安全条件,用计算方法求出零件危险截面的尺寸,然后根据结构与工艺条件和尺寸协调的原则,使结构进一步具体化。

校核计算是先参照已有实物,图纸和经验数据初步拟定零件的结构布局和有关尺寸,然后根据工作能力准则核验危险截面是否安全。

理工大学2016级机械设计专业《机械设计基础》课程试卷及答案2套

理工大学2016级机械设计专业《机械设计基础》课程试卷及答案2套

机械设计基础试题一一、选择题(每题2分,30分)1.普通平键联接常发生的失效形式是。

①工作面压溃②键剪断③①+②2.一个渐开线圆柱齿轮上有两个可见圆,______和两个不可见圆:_______。

①分度圆和齿顶圆;基圆和齿根圆②齿顶圆和基圆;分度圆和齿根圆③分度圆和基圆;齿顶圆和齿根圆④齿顶圆和齿根圆;分度圆和基圆3.选择键的标准截面尺寸的根据是。

①传递的力矩②键的材料③轴的直径4.限制蜗杆直径系数q,是为了。

①保证蜗杆有足够的刚度②提高蜗杆传动的效率③减少加工蜗轮刀具的数目,便于刀具标准化。

5.采用螺纹联接的类型时,若被联接件的厚度较大,且材料较软,强度较低,需要经常拆卸的情况下,一般宜采用。

①螺栓联接②螺钉联接③双头螺柱联接④紧定螺钉联接6.紧螺栓联接可按拉伸强度进行计算,考虑到拉扭复合作用,只须将拉伸载荷增大至原来的倍。

①1.1 ②1.2 ③1.3 ④1.4 ⑤1.57.行星齿轮传动与普通齿轮传动相比,不能作为优点的是_______。

①传动比范围广②结构比较简单,制造精度要求低③传动功率相同时,外廓尺寸较小,重量较轻④相同外廓尺寸下,承载能力较大8.在轮系中加入惰轮可改变轮系的。

①传动比②转向③不起任何作用9.下列几种传动中:链传动,直齿圆柱齿轮传动,带传动,直齿圆锥齿轮传动和蜗杆传动,其中有_______传动可以用于两轴相交的场合。

①一种②两种③三种④四种⑤五种10.在以下各种措施中,当承受冲击或振动载荷时,_______对防止螺纹联接松脱无效。

①采用具有增大摩擦力的防松装置,如螺母与被联接件之间安装弹簧垫圈②采用以机械方法来阻止回松的装置,如用六角槽形螺母与开口销③采用人为方法(如胶和焊),将螺纹副转为非转动副④设计时使螺纹联接具有自锁性能(即使螺纹升角>当量摩擦角)11.汽车下部,由发动机、变速器、通过万向联轴器带动后轮差速器的轴,是______。

①心轴②转轴③传动轴12.键联接的主要用途是使轮与轮毂之间________①沿轴向固定并传递轴向力②沿周向固定并传递扭距③安装拆卸方便13.对于铰链四杆机构,当满足杆长之和的条件时,若取_________为机架,将得到双曲柄机构。

太原理工大学机械设计基础试卷1

太原理工大学机械设计基础试卷1

-3-
2、作图表示凸轮轮廓上 D 点与尖顶从动件接触时的压力角(凸轮为一以 C 为中心 的圆盘) 分) (6
3、带传动工作时,带中产生哪些应力?应力最大值发生在何处?最大应力是多少? 用算式表示。作出带的应力分布图并从应力分布图上分析影响带传动疲劳失效的 原因。 (10 分)
1
2
2
-4-
五、计算题(34 分) 1、 计算图示机构的自由度若有复合铰链、局部自由度、虚约束必须明确指出。 (5 分)
2、 一对 7210AC 轴承,分别受径向力 Fr1=8000N,Fr2=5200N,轴上作用轴向载荷 Fa,如图所示。分别计算下列三种情况下轴承所受的轴向载荷。 (附加轴向力
S 0.7F )00N (2) Fa 900N (3)
Fa 1960N
-5-
5、一对渐开线标准齿轮在正确安装时,两轮的分度圆 A、相交 B、相切且存在相对运动 C、分离 。 B、齿面磨损 D、齿面塑性变性 。
6、开式齿轮传动的主要失效形式是 A、齿面点蚀 C、齿面胶合 7、蜗杆传动中常见的失效形式是 A、蜗轮轮齿表面疲劳点蚀 C、蜗轮轮齿的塑性变形
B、蜗轮轮齿表面磨损和胶合 D、蜗轮轮齿的静弯断 联接。
7、当要求轮毂在轴上沿键槽作移动时,应选用 8、当大径相同时,细牙螺纹比普通三角螺纹的自锁性 9、蜗杆直径系数 q 越 四、分析题(26 分) ,传动效率越高;q 越
,蜗杆的刚度和强度越大。
1、 已知蜗杆传动中蜗杆为主动件,螺旋方向为左旋,转动方向如图所示。试在图 中标出蜗轮的螺旋线方向,各轮的圆周力 Ft1、Ft2、和轴向力 Fa1、Fa2 的指向。 (10 分)
4、在图示轮系中,已知各齿轮的齿数为:Z1=20,Z2=40, Z 2 20, Z 3 80 。试

机械设计基础 试卷 太原理工

机械设计基础 试卷 太原理工

《机械设计》课程考试样卷(三)一、填空题(每空1分共24分)1.螺纹的公称直径是指螺纹的径,螺纹的升角是指螺纹径处的升角。

螺旋的自锁条件为。

2、三角形螺纹的牙型角α=,适用于,而梯形螺纹的牙型角α=,适用于。

3、螺纹联接防松,按其防松原理可分为防松、防松和防松。

4、选择普通平键时,键的截面尺寸(b×h)是根据查标准来确定的,普通平键的工作面是。

5、带传动的传动比不宜过大,若传动比过大将使,从而使带的有效拉力值减小。

6、链传动瞬时传动比是,其平均传动比是。

7、在变速齿轮传动中,若大、小齿轮材料相同,但硬度不同,则两齿轮工作中产生的齿面接触应力,材料的许用接触应力,工作中产生的齿根弯曲应力,材料的许用弯曲应力。

8、直齿圆柱齿轮作接触强度计算时取处的接触应力为计算依据,其载荷由一对轮齿承担。

9、对非液体摩擦滑动轴承,为防止轴承过度磨损,应校核,为防止轴承温升过高产生胶合,应校核。

10、挠性联抽器按是否具行弹性元件分为挠性联轴器和挠性联轴器两大类。

二、单项选择题(每选项1分,共10分)1.采用螺纹联接时,若被联接件之—厚度较大,且材料较软,强度较低,需要经常装拆,则一般宜采用。

A螺栓联接; B双头螺柱联接; C螺钉联接。

2.螺纹副在摩擦系数一定时,螺纹的牙型角越大,则。

A. 当量摩擦系数越小,自锁性能越好;B.当量摩擦系数越小,自锁性能越差;C. 当量摩擦系数越大,自锁性能越差;D.当量摩擦系数越大,自锁性能越好;3、当键联接强度不足时可采用双键。

使用两个平键时要求键布置。

(1分)A 在同—直线上; B相隔900 ; C.相隔1200; D相隔18004、普通平键联接强度校核的内容主要是。

A.校核键侧面的挤压强度;B.校核键的剪切强度;C.AB两者均需校核;D.校核磨损。

5、选取V带型号,主要取决于。

A.带的线速度 B.带的紧边拉力C.带的有效拉力 D.带传递的功率和小带轮转速6、为了限制链传动的动载荷,在节距p和小链轮齿数z1一定时,.应该限制。

机械设计基础考试题及答案

机械设计基础考试题及答案

机械设计基础考试题及答案第一篇:机械设计基础考试题及答案一填空题(每小题2分,共20分)1.两构件通过.点或线接触组成的运动副称为高副。

2.满足曲柄存在条件的铰链四杆机构,取与最短杆相邻的杆为机架时,为曲柄摇杆机构,取最短杆为机架时,为双曲柄机构。

3.在凸轮机构中,常见的从动件运动规律为匀速运动时,将出现刚性冲击。

4.直齿圆柱齿轮作接触强度计算时,取节线处的接触应力为计算依据,其载荷由一对对齿轮承担。

5.为使两对直齿圆柱齿轮能正确啮合,它们的模数m 和压力角必须分别相等。

6.两齿数不等的一对齿轮传动,其弯曲应力6.相等等;两轮硬度不等,其许用弯曲应力不相等等。

7.V带传动的主要失效形式是.打滑和疲劳断裂。

8.在设计V带传动时,V带的型号是根据计算功率Pc 和小轮转速n1 选取的。

9.链传动中的节距越大,链条中各零件尺寸越大,链传动的运动不均匀性增大。

10.工作时只受弯矩不承受转矩的轴称为心轴。

二、选择题(每小题1分,共5分)二、选择题 C B D B D 1.渐开线标准齿轮的根切现象发生在。

A.模数较大时 B.模数较小时 C.齿数较少时 D.齿数较多时2.在下列四种型号的滚动轴承中,必须成对使用。

A.深沟球轴承 B.圆锥滚子轴承 C.推力球轴承 D.圆柱滚子轴承3.在下列四种类型的联轴器中,能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器4.在铰链四杆机构中,机构的传动角和压力角的关系是。

A.B.C.D.5.对于普通螺栓联接,在拧紧螺母时,螺栓所受的载荷是。

A.拉力B.扭矩C.压力D.拉力和扭矩三、判断题(正确的打“V”,错误的打“X”。

每小题1分,共8分)三、判断提 X X V X X X X V 1.在铰链四杆机构中,当最短杆与最长杆长度之和大于其余两杆长度之和时,为双曲柄机构。

()2.在凸轮机构中,基圆半径取得较大时,其压力角也较大。

太原理工大学机械设计基础期末考试

太原理工大学机械设计基础期末考试

太原理工大学机械设计基础试卷(A)适用班级考试日期2012、12、17 时间 120 分钟共 8 页一.填空(每空1分,共20分)1.按受载情况轴可分为()轴、()轴和()轴。

2.普通平键的工作面是平键的(),其剖面尺寸是根据()来选择的。

3.齿轮的弯曲强度主要取决于(),齿形系数与()无关。

4.蜗轮齿数一定时,蜗杆的头数越少,传动比越(),传动效率越()。

5.链节数常取()数,链轮齿数常取()数。

6.在曲柄摇杆机构中,当曲柄作为主动件,且()与()共线时,机构出现最小传动角。

7.滚子从动件盘形凸轮机构,当凸轮的实际廓线出现尖点或相交时,可通过采取()、()的措施来解决。

8.渐开线斜齿圆柱齿轮的法面模数和端面模数的关系为()。

9.当滚动轴承寿命为(),可靠度为()时,轴承所能承受的载荷,称为基本额定动载荷。

10.两构件组成的平面运动副按接触形式可分为()和()两类。

二.选择填空(每题1分,共10分)1.一对相互啮合的齿轮传动,小齿轮齿面硬度HB1>350,大齿轮齿面硬度HB2<350,在传递动力时()。

A. 小齿轮的σH1较大B. 大齿轮的σH2较大C. 与齿数、材料有关不一定哪个大D. σH1 =σH22.螺纹连接中,应用最广泛的是()。

A. 螺栓连接B. 螺钉连接C. 双头螺柱连接D. 紧定螺钉连接3.限制小带轮的最小直径,是为了不使带传动中()。

A. 带的离心应力过大B. 带的弯曲应力过大C. 带轮包角过小D. 带的有效拉力过大造成带的根数过多4.两轴线成空间直角交错,宜采用()。

A. 直齿圆柱齿轮传动B. 斜齿圆柱齿轮传动C. 直齿圆锥齿轮传动D. 蜗杆传动5.轴承同时承受径向载荷和轴向载荷的联合作用时,不宜选用()。

A. 深沟球轴承B. 角接触球轴承C. 圆锥滚子轴承D. 圆柱滚子轴承6.当凸轮转过远休止角时,从动件()。

A. 将在距离凸轮回转中心最远位置处停留不动B. 将在距离凸轮回转中心最近位置处停留不动C. 将距离凸轮回转中心越来越近D. 将在距离凸轮回转中心越来越远7.当从动件按等加速等减速运动规律运动时,对机构产生()冲击。

2008机械设计试卷(B)要点

2008机械设计试卷(B)要点

考试类型: 闭卷太原理工大学 机械设计 试卷(B)适用专业: 成型2006级 考试日期: 2008.12.16 时间: 120 分钟 共 8 页一、填空题:把答案写在题中的空格里。

(本大题分4小题, 每小题3分, 共12分)1、45号钢的疲劳极限σ-1=300MPa ,若疲劳曲线指数m =9,应力循环基数N 0=107,当实际的应力循环次数N =105时,则有限寿命疲劳极限为______________________MPa 。

2、在蜗杆传动中,蜗杆头数越少,则传动效率越_____,自锁性越_____。

一般蜗杆头数常取________。

3、轴按所受载荷性质分类,只承受弯矩的称__________轴,只承受扭矩的称_____轴,承受弯矩和扭矩的称为___________轴。

4、根据一维雷诺方程∂∂ηpV h h h =-603说明形成液体动压的基本条件是、 、 。

二、选择题:把正确的选项代号填入题中的空格中。

(本大题分10小题, 每小题2分, 共20分)1、下列滚动轴承密封装置中___________属于接触式密封。

A.毡圈密封B.甩油环C.迷宫式密封D.缝隙密封2、在图示的极限应力图中,工作应力点N 的位置如图所示,加载属r =常数,进行安全系数计算中,其材料的极限应力取_________________。

A. σ-1B. σBC. σSD. σ03第 2 页 共 8 页4、对于采用常见的组合和按标准选取尺寸的平键静联接,主要失效形式是_____,动联接的主要失效形式则是_____。

A.工作面的压溃B.工作面过度磨损C.键被剪断D.键被弯断 5、蜗轮轮缘与轮毂采用不同材料的目的是为了_________。

A.加工方便B.提高精度C.节约有色金属D.减轻重量 6、凸缘联轴器是一种__________联轴器。

A.刚性B.无弹性元件挠性C.金属弹性元件挠性D.非金属弹性元件挠性 7、链传动的特点是__________________________。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

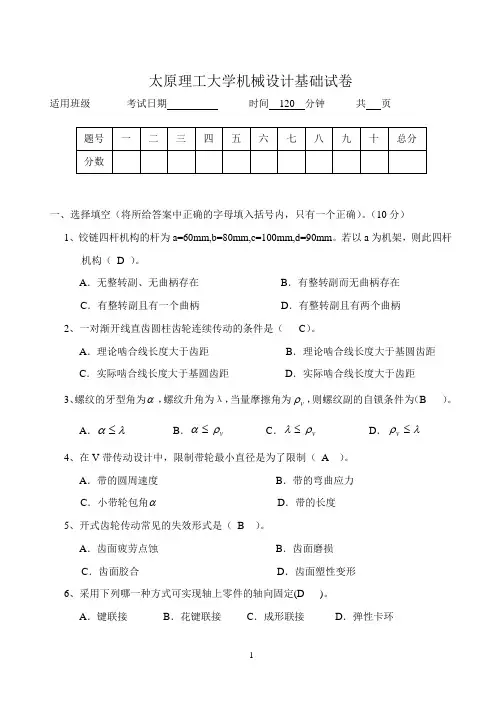

太原理工大学机械设计基础试卷
适用班级 考试日期 时间 120 分钟 共 页
一、选择填空(将所给答案中正确的字母填入括号内,只有一个正确)。

(10分) 1、铰链四杆机构的杆为a=60mm,b=80mm,c=100mm,d=90mm 。

若以a 为机架,则此四杆
机构( D )。

A .无整转副、无曲柄存在
B .有整转副而无曲柄存在
C .有整转副且有一个曲柄
D .有整转副且有两个曲柄 2、一对渐开线直齿圆柱齿轮连续传动的条件是( C )。

A .理论啮合线长度大于齿距
B .理论啮合线长度大于基圆齿距
C .实际啮合线长度大于基圆齿距
D .实际啮合线长度大于齿距 3、螺纹的牙型角为α,螺纹升角为λ,当量摩擦角为v ρ,则螺纹副的自锁条件为(B )。

A .λα≤ B .v ρα≤ C .v ρλ≤ D .λρ≤v 4、在V 带传动设计中,限制带轮最小直径是为了限制( A )。

A .带的圆周速度 B .带的弯曲应力
C .小带轮包角α
D .带的长度 5、开式齿轮传动常见的失效形式是( B )。

A .齿面疲劳点蚀
B .齿面磨损
C .齿面胶合
D .齿面塑性变形 6、采用下列哪一种方式可实现轴上零件的轴向固定(D )。

A .键联接
B .花键联接
C .成形联接
D .弹性卡环。
