冷热负荷简化计算方法
冷热湿负荷计算公式及示例
包厢 1 负荷计算结果如下表 表 5-1 逐时冷负荷
一层客房 1~2
北外墙冷负荷
时 11.0 12.0 13.0 14.0 15.0 16.0 17.0 18.0 19.0 20.0 间 0 0 0 0 0 0 0 0 0 0 21.00
36.3 35.9 35.5 35.2 34.9 34.8 34.8 34.9 35.3 35.8
时 11.0 12.0 13.0 14.0 15.0 16.0 17.0 18.0 19.0 20.0 间 0 0 0 0 0 0 0 0 0 0 21.00
CLQ 0.40 0.33 0.28 0.24 0.21 0.66 0.74 0.79 0.82 0.85 0.87
qx
58.00
n
2.00
Φ
冷热湿负荷计算公式及示例
1 围护结构传热 1.1 建筑结构组成及传热系数的确定:
外墙:水泥砂浆+砖墙(240mm)+内粉刷(5mm) 内墙:内粉刷(5mm)+砖墙(240mm)+内粉刷(5mm) 地面:大理石(20mm)+钢筋混泥土(100mm)+内粉刷(5mm) 屋面:预制细石混泥土板(25mm),表面喷白色水泥浆+通风层(≥200mm) +卷材防水层+水泥沙浆找平层(20mm)+保温层(沥青膨胀珍珠岩 100mm) +隔汽层+现浇钢筋混泥土板+内粉刷(5mm)。 外窗:单层钢窗,6mm 厚普通玻璃,窗高 2 .4m。 内门:木门,高 2.1m,大堂外门为玻璃门。 由以上建筑结构查得传热系数: 外墙 K=1.97 W/(m2·oC) 内墙 K=1.73 W/(m2·oC) 地面 K=3.12 W/(m2·oC) 屋 面 K=0.55 W/(m2·oC) 内门 K=2.90 W/(m2·oC) 1.2 外墙和屋面瞬变传热形成的冷负荷:

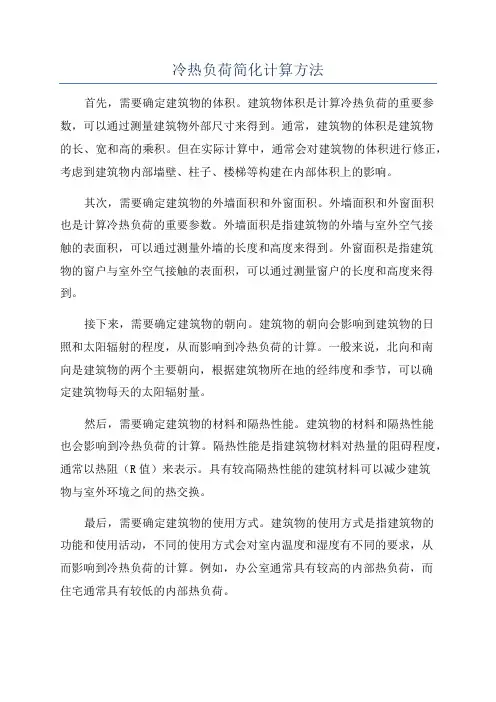

冷热负荷简化计算方法
冷热负荷简化计算方法首先,需要确定建筑物的体积。
建筑物体积是计算冷热负荷的重要参数,可以通过测量建筑物外部尺寸来得到。
通常,建筑物的体积是建筑物的长、宽和高的乘积。
但在实际计算中,通常会对建筑物的体积进行修正,考虑到建筑物内部墙壁、柱子、楼梯等构建在内部体积上的影响。
其次,需要确定建筑物的外墙面积和外窗面积。
外墙面积和外窗面积也是计算冷热负荷的重要参数。
外墙面积是指建筑物的外墙与室外空气接触的表面积,可以通过测量外墙的长度和高度来得到。
外窗面积是指建筑物的窗户与室外空气接触的表面积,可以通过测量窗户的长度和高度来得到。
接下来,需要确定建筑物的朝向。
建筑物的朝向会影响到建筑物的日照和太阳辐射的程度,从而影响到冷热负荷的计算。
一般来说,北向和南向是建筑物的两个主要朝向,根据建筑物所在地的经纬度和季节,可以确定建筑物每天的太阳辐射量。
然后,需要确定建筑物的材料和隔热性能。
建筑物的材料和隔热性能也会影响到冷热负荷的计算。
隔热性能是指建筑物材料对热量的阻碍程度,通常以热阻(R值)来表示。
具有较高隔热性能的建筑材料可以减少建筑物与室外环境之间的热交换。
最后,需要确定建筑物的使用方式。
建筑物的使用方式是指建筑物的功能和使用活动,不同的使用方式会对室内温度和湿度有不同的要求,从而影响到冷热负荷的计算。
例如,办公室通常具有较高的内部热负荷,而住宅通常具有较低的内部热负荷。
根据以上参数,可以使用简化的计算方法来估计建筑物的冷热负荷。
这种方法通常是基于一系列经验公式和表格来进行计算,从而得到建筑物的冷却和供热能力。
在实际计算中,还需要考虑到室内设备、人员活动、太阳能影响等其他因素,以使计算结果更加准确。
总之,冷热负荷简化计算方法是一种基于建筑物尺寸、朝向、材料和使用方式等因素来估计冷却和供热负荷的方法。
通过确定建筑物的体积、外墙面积、外窗面积、朝向、材料和使用方式等参数,结合经验公式和表格,可以得到建筑物的冷却和供热能力。
教室冷热负荷计算
论文报告课程名:空气调节指导老师:熊荣辉报告人:姜宇峰所在专业:热能与动力工程一.计算要求计算教室的采暖冷热负荷。
室外空气计算参数和室内温湿度标准是空调房间冷(热)、湿负荷计算的依据。
空调房间的室内温度、湿度的要求,用两组指标来反映,空调温度t n= 空调温度基数+空调精度(室内温度允许波动范围)相对湿度Φn = 相对湿度基数+空调精度(相对湿度允许波动范围)室内温、湿度设计标准的确定依据:对于舒适性空调,主要从人体的舒适感来考虑,一般不提空调精度的要求;对于工艺性空调,要考虑满足工艺过程对温、湿度基数和空调精度的特殊要求,同时兼顾人体的卫生要求。
人体的热平衡和舒适感人体的舒适状态是由许多因数决定的,其中和热感觉有关的有:室内空气温度t n 及其在空间的分布和随时间的变化;室内空气的相对湿度Φn;人体附近的气流速度v;围护结构内表面及其它物体表面的温度;人体的温度、散热及体温调节;衣服的保温性能及透气性。
人体热平衡S = M - W - E - R - C(W/㎡)S = 0,人体状态正常,体温为36.5℃,S 〉0,人体状态不正常,体温上升,高于36.5℃,S < 0,人体状态不正常,体温下降,低于36.5℃。
室内空气状态变化与人体冷热感的变化关系t n 上升,人体对流热C 减少——热感;Φn 增大,Pqb 增大,人体汗液等蒸发热E 减少——热感;围护结构内表面和周围物体表面温度上升,人体辐射散热R 减少——热感;t n 下降,人体对流热C 增大——冷感;周围空气流速增大,人体对流热C 增大,人体水分蒸发热E 增大——冷感。
有效温度图和舒适区新有效温度ET*(effective temperture)——通过温度、湿度及气流速度3个要素的组合,表示人体感觉的特别温度。
等效温度线——在等效温度线上各个点所表示的空气状态的实际干球温度、相对湿度不相同,但各点空气状态给人体的冷热感相同。
美国供暖、制冷、空调工程师学会(ASHRAE)推荐的舒适标准55-74ET*=22.5*~25*,t n=22~27 ℃Φn =20%~70%室内热环境的评价指标PMV-PPDPMV-PPD综合考虑了人体活动情况、着衣情况、空气温度、湿度、流速、平均辐射温度等6各因素。
冷热负荷计算方法
冷热负荷计算方法
冷热负荷计算方法包括以下步骤:
1. 计算各房间的围护结构传热、内热源、人体、照明和设备等形成的冷负荷和热负荷。
2. 计算各房间的总冷热负荷,即各房间冷热负荷之和。
3. 根据总冷热负荷和室外气象参数,通过空气源热泵机组和辅助热源进行冷热负荷平衡计算,得出空气源热泵机组的容量和运行工况。
4. 根据空气源热泵机组的运行工况和室内环境要求,选择合适的室内温度、湿度、气流组织形式等参数,进行室内环境设计。
总之,冷热负荷计算是建筑节能设计的重要环节,需要综合考虑建筑物的围护结构、内热源、人体、照明和设备等因素,以及室外气象参数和室内环境要求等因素。
空调冷热负荷与新风负荷估算指标
空调冷热负荷与新风负荷估算指标空调冷热负荷与新风负荷估算指标是评估和计算建筑物需要的空调冷热负荷以及新风换气量的方法和指标。
这些指标在建筑设计、能源管理和空调系统运行中起到了重要的作用。
本文将详细介绍空调冷热负荷与新风负荷估算的相关指标和方法。
首先,我们来了解一下空调冷热负荷的估算指标。
空调冷热负荷是指空调系统需要提供的冷热量,可以通过以下指标进行估算:1.总冷负荷:总冷负荷是指建筑物在冷却模式下需要的冷量。
它包括了建筑物的传导、对流和辐射热量损失,以及人员、照明、设备和太阳辐射等产生的热负荷。
总冷负荷可以通过热传导方程、热阻和传热系数来计算。
2.人员热负荷:人员热负荷是指建筑物中人员产生的热量。
它可以通过人员数量和每人的热负荷系数来计算。
一般情况下,人员热负荷系数为60-100W/人。
3.设备热负荷:设备热负荷是指建筑物中设备产生的热量。
它可以通过设备功率和每个设备的热负荷系数来计算。
常见的设备热负荷系数为100-200W/m24.照明热负荷:照明热负荷是指建筑物中照明产生的热量。
它可以通过照明功率和每个照明设备的热负荷系数来计算。
常见的照明热负荷系数为12-15W/m25.太阳辐射热负荷:太阳辐射热负荷是指太阳辐射对建筑物产生的热量。
它可以通过建筑物的朝向、玻璃窗的面积和太阳辐射热负荷系数来计算。
在进行空调冷负荷估算时,需要综合考虑以上各项指标,并根据建筑物的具体情况进行计算和调整。
除了空调冷热负荷,新风负荷也是重要的估算指标。
新风负荷是指建筑物需要的新鲜空气量,可以通过以下指标进行估算:1.人员新风负荷:人员新风负荷是指建筑物中人员所需要的新鲜空气量。
它可以通过人员数量和每人的新风负荷系数来计算。
常见的人员新风负荷系数为30-40m3/h·人。
2.设备新风负荷:设备新风负荷是指建筑物中设备产生的需氧量。
它可以通过设备功率和每个设备的新风负荷系数来计算。
常见的设备新风负荷系数为50-150m3/h·kW。
冷热负荷简化计算方法
冷热负荷简化计算方法一、空调系统夏季冷负荷简化计算以外维护结构和室内人员两部分为基础,把整个建筑物看成一个大空间,按各朝向计算冷负荷,再加上每位在室人员按116W计算的人体散热,然后将计算结果乘以新风负荷系数1.5,极为建筑物的冷负荷。
式中,Q—建筑物空调系统总冷负荷(W)ΣQw—整个建筑物维护结构引起的总冷负荷(W)n—建筑物内总人数建筑物维护结构包括的朝向的屋顶的外墙,可用下列公式计算整个维护结构引起的总冷负荷:式中,Ki—外墙或屋顶的传热系数[W/(㎡·℃)],见附录6Fi—外墙或屋顶的传热面积(㎡)tlf—冷负荷计算温度(℃),见附录7t d —冷负荷计算温度tlf关于地区的修正值(℃),见附录8tN—室内空气设计温度(℃),见附录3考虑到系统的漏冷损失,所配空调器或制冷机的容量应由下式确定:式中,Q—所选配空调器或制冷机的容量(kW)如果为了预先估计空调工程的设备费用,则可根据实际工作中积累的空调负荷概算指标作粗略估算。
所谓空调负荷概算指标,是指折算到建筑物中每平方米空调面积所需制冷机或空调器提供的冷负荷制。
冷负荷指标估算法是以旅馆为基础,对其他建筑物则乘以修正系数β:旅馆 81~93W/㎡(中外合资旅游旅馆目前一般提高到105~116 W/㎡)办公楼β=1.2图书馆β=0.5(按总面积)商店β=0.8(只营业厅空调);β=1.5(全部空调)体育馆β=3.0(按比赛馆面积);β=1.5(按总建筑面积)大会堂β=2~2.5影剧院β=1.2(电影厅空调);β=1.5~1.6(大剧院空调)医院β=0.8~1.0建筑物总建筑面积小于5000㎡时,宜取上限制;大于10000㎡时,宜取下限制。
对于单层住宅或楼房局部居室空调,冷负荷指标宜取150~180kcal/(㎡·h),即174~209W/㎡。
(1kcal/h=1.163W)按上述概算指标确定的冷负荷,即是空调器或制冷机的容量,不必加系数。
车间冷热负荷计算课件
数据驱动优化
利用大数据技术,收集和分析车 间的历史数据,为优化冷热负荷 计算提供数据支持。
远程监控与控制
通过物联网技术,实现车间的远 程监控和控制,提高管理效率和 响应速度。
06
CATALOGUE
结论与展望
结论总结
车间冷热负荷计算是工业制冷和制暖领域的重要环节,通过对车间的冷热负荷进行 精确计算,可以确保车间温度的稳定,提高生产效率和产品质量。
动态计算法的优点是精度高,适用于温度和湿度变化较大的车间。但是,该方法需要更多的测量设备和 计算工作,因此成本较高。
计算机模拟法
计算机模拟法是一种基于计算机技术的车间冷 热负荷计算方法。
该方法通过建立车间的数学模型,模拟车间的 温度和湿度变化情况,从而计算出车间的冷热 负荷。
计算机模拟法的优点是精度高、灵活性好,适 用于各种不同的车间。但是,该方法需要专业 的计算机技术和建模经验,因此成本较高。
计算的历史与发展
早期
车间冷热负荷计算主要依靠经验估算,缺乏精确性。
20世纪
随着计算机技术的发展,开始采用数值模拟方法进行冷热负荷计算 ,提高了计算的准确性和效率。
当前
基于人工智能和大数据技术的冷热负荷计算方法逐渐成为研究热点 ,能够更精确地预测和优化车间的环境参数。
02
CATALOGUE
车间冷热负荷的影响因素
负荷产生影响。
设备因素
机器散热量
车间内的设备在运转过程中会产生大 量的热量,需要充分考虑其对冷热负 荷的影响。
照明设备
照明设备在运行过程中会产生热量, 对车间的热负荷产生影响。
电气设备
电气设备在运行过程中会产生热量, 对车间的热负荷产生影响。
工艺设备
冷热负荷计算公式
1、冷负荷计算(一)外墙的冷负荷计算通过墙体、天棚的得热量形成的冷负荷,可按下式计算:CLQτ=KF⊿tτ-ε W式中K——围护结构传热系数,W/m2•K;F——墙体的面积,m2;β——衰减系数;ν——围护结构外侧综合温度的波幅与内表面温度波幅的比值为该墙体的传热衰减度;τ——计算时间,h;ε——围护结构表面受到周期为24小时谐性温度波作用,温度波传到内表面的时间延迟,h;τ-ε——温度波的作用时间,即温度波作用于围护结构内表面的时间,h;⊿tε-τ——作用时刻下,围护结构的冷负荷计算温差,简称负荷温差。
(二)窗户的冷负荷计算通过窗户进入室内的得热量有瞬变传热得热和日射得热量两部分,日射得热量又分成两部分:直接透射到室内的太阳辐射热qt和被玻璃吸收的太阳辐射热传向室内的热量qα。
(a)窗户瞬变传热得形成的冷负荷本次工程窗户为一个框二层3.0mm厚玻璃,主要计算参数K=3.5 W/m2•K。
工程中用下式计算:CLQτ=KF⊿tτ W式中K——窗户传热系数,W/m2•K;F——窗户的面积,m2;⊿tτ——计算时刻的负荷温差,℃。
(b)窗户日射得热形成的冷负荷日射得热取决于很多因素,从太阳辐射方面来说,辐射强度、入射角均依纬度、月份、日期、时间的不同而不同。
从窗户本身来说,它随玻璃的光学性能,是否有遮阳装置以及窗户结构(钢、木窗,单、双层玻璃)而异。
此外,还与内外放热系数有关。
工程中用下式计算:CLQj•τ= xg xd Cs Cn Jj•τ W式中xg——窗户的有效面积系数;xd——地点修正系数;Jj•τ——计算时刻时,透过单位窗口面积的太阳总辐射热形成的冷负荷,简称负荷,W/m2;Cs——窗玻璃的遮挡系数;Cn——窗内遮阳设施的遮阳系数。
(三)外门的冷负荷计算当房间送风两大于回风量而保持相当的正压时,如形成正压的风量大于无正压时渗入室内的空气量,则可不计算由于门、窗缝隙渗入空气的热、湿量。
如正压风量较小,则应计算一部分渗入空气带来的热、湿量或提高正压风量的数值。
热功率、热负荷、热焓量计算方法
热功率、热负荷、热焓量一、热功率定义及单位。
1、热功率是加热设施依据事物加热的时间和能量耗费的多少设计确立物理量,计算单位是KW ,物理意义是单位时间所开释的能量。
常用的英制单位为马力(正HP)2、热负荷是加热设施在标准情况下所耗费能源所有转变的能量,计算单位是千焦耳(KJ),更常用的单位是千卡(Kcal)外国的设施常用英制BTU 作单位。
3、热焓量,是指热力传达的函数。
往常用来计算气体(蒸汽)能够开释热能数值,能够用千焦(KJ),千卡( Kcal)做单位。
我们最常接触能的包括蒸汽的焓值。
二、各样热功率单位表示方法的意义。
1、千瓦单位时间所做的功。
1千瓦=1000焦耳/秒1000J/S2、马力单位时间所做的功。
马力=746焦耳/秒1HP=746J/S3、千焦能量单位。
1KJ=1KNM (千 * 牛顿 * 米)4、千卡能量单位。
1Kcal=每 kg 标准情况水开靠1℃能量5、BTU英制能量单位1BTU=778.169*bf ·ft( 磅力·英尺 )6、除常用的KW ,HP,KJ,Kcal,BTU 以外,表示热功的单位还有 W,J,cal,和 Mw ,Mj ,Mcal,也就是瓦,焦耳,卡和兆瓦,兆卡。
他们是 KW 的千分之一和千倍。
三、需要剖析的问题。
功率是单位时间作的功,它自己不是能量,只好说明单位时间内能够开释能量的大小。
而焦耳、千卡、 BTU 是能量大小值,与时间没关。
功率是表示设施的强度,力量。
而能量是表示耗费能源的数值。
10KW 的设施 1小时开释的能量与5KW 2 小时开释的能量同样的。
功率不等于热功能量。
KW 与 KJ,Kcal 之间没有能够换算的可能。
四、换算1、热量之间的换算,1KJ=0.238846Kcal1kcal=4.1868KJ1KJ=0.948BTU1BTU=1.05506KJ1Kcal=3.967BTU1BTU=0.252074Kcal2、功率与热能的比率关系常用千瓦时作单位(电度)1 千瓦时 =1KWH=3600KJ1KJ=859.846Kcal1KWH=859.846Kcal1Kcal=0.001163KWh1KWh=3412.14BTU1BTU=0.252074Kcal五、怎样计算设施的功率,能耗,热负荷,设施的功率是用千瓦表示的。
机械专业知识11-冷热负荷计算
。
2021/8/16
9
4,建筑冷热负荷的计算 4.1计算建筑负荷需考虑的因素: a. 所处的地域气象条件(气温、光照、风力) b. 建筑方位及所处的环境 c. 建筑结构及材料 d. 其它 具体计算请参照设计手册。
5,显热与潜热的定义及热湿比的含义 5.1 显热:指不考虑空气内水分相变时的热量,即只考虑温差计算的热量 5.2 潜热:指空气内水分产生相变时所变化的热量,即不考虑温差,仅考虑相变
2021/8/16
4
算得:K=0.86w/(m2*K) 一般传热系数取值:(w/m2*K)
不保温混凝土墙取3.4 保温墙壁:1.0 夹芯彩钢板:0.8 单层玻璃窗:6.5 双层玻璃窗:3.4
3,热量传递的计算 依据公式Q=K*F*ΔT 可以进行一般计算 温差可以取室内外温差,对于有阳光照射的外墙或屋顶,需考虑实效温差,即外 表面温度会比室外气温高。具体实效温差请查设计手册。
45 35 25
15
5
85
75-15
• d b
0.622
Pqb (B Pqb )
-25
%R
H
145
10 95 5
115
12 135 5
i-d 图是如何画出来的?
– i = Cpt + (2500+Cpqt ) d
– =Pq / Pqb
饱和线随B的不同而不同。 B下降,饱和线右移(Pqb 是温度的单值8 函数)
冷(热)负荷计算
目录
1、传热的类型及影响因素 2、传热系数的计算及常用材料的导热系数 3、热量传递的计算 4、建筑冷热负荷的计算 5、显热与潜热的定义及热湿比的定义 6、空气焓湿图的绘制及计算 7、电子厂房的负荷概算 8、新风负荷的计算 9、工艺负荷的计算
车间冷热负荷计算课件
案例三:特殊车间冷热负荷计算
特殊情况处理
对于具有特殊需求的车间,如高干净度、恒温恒湿等要求,冷热负荷计算需考虑更多的因素。例如,干净度要求的车间需要 考虑空气过滤、气流组织等因素;恒温恒湿车间则需要考虑湿度的控制和调节。这些特殊情况的处理需要在计算中加以考虑 和调整。
CHAPTER
05
负荷计算常见问题与解决方案
响较大。
人体热负荷
人体热负荷是指车间内工作人 员的散热量对车间温度的影响 。
人体散热量取决于工作人员的 数量、性别、年龄、劳动强度 等因素。
人体热负荷的计算需要考虑工 作人员的散布情况,以及不同 类型工作人员的散热量。
新风热负荷
新风热负荷是指车间 内新风量通过换气产 生的热量。
新风热负荷的计算需 要考虑新风温度、湿 度、车间的换气次数 等因素。
THANKS
感谢观看
计算方法简介
1 2
冷热负荷计算方法分类
根据不同的计算方法和复杂程度,车间冷热负荷 计算方法可分为估算、简化计算和详细计算。
常用的计算方法
在实践中,常用的车间冷热负荷计算方法包括稳 态计算法、动态计算法和计算机模拟法等。
3
选择合适的计算方法
根据车间的实际情况和设计要求,选择合适的冷 热负荷计算方法以确保计算的准确性和可靠性。
车间冷热负荷计算课件
CONTENTS
目录
• 车间冷热负荷计算概述 • 车间冷负荷计算 • 车间热负荷计算 • 负荷计算案例分析 • 负荷计算常见问题与解决方案
CHAPTER
01
车间冷热负荷计算概述
定义与目的
定义
车间冷热负荷计算是指根据车间的工 艺要求和环境条件,计算出为维持车 间内温度、湿度、气流速度等参数在 设定范围内所需的冷热量。
第三章车间冷热负荷计算
3.2 车间的得热和得湿量
3.2.1 夏季围护结构的传热
1 特点: 冬季房屋热损失按照稳定传热计算,夏季围护结构的传
热过程是不稳定传热,应考虑不稳定因素。 2 原因:
一方面, 夏季由于太阳辐射热周期变化,对围护结构传 热影响较大;
另一方面,室外空气温度昼夜呈周期变化,使得围护结 构所传递的热量和室内温度也起着周期性的变化。
3.1 房屋的热损失
3.1.1围护结构基本热损失
2 传热的基本计算(修正)
有的围护结构外表面不直接与室外空气相接触(如有 坡屋面的顶棚,与不采暖房间相邻的隔墙,与地下室相连 的地板),传热量需要进行修正。
Qj KF(tntw)a (3-7)
Qj
F(tn tw)a R
(3-8)
式中: a -围护结构外面空气的温度与室外空气温度有差 别时的修正系数,简称温差修正系数,无量纲,见表3-3。
3.2.4 照明设备的散热量
照明设备散热量
1.白炽灯
Q4 N
式中:Q4-白炽灯的总散热量(W)
N-白炽灯的总功率(W )
(333)
2.荧光灯
Q4 N1 N2
(334)
式中:N1-荧光灯的总功率
N2 -整流器消耗的功率,一般取荧光灯功率的2025%(W)
3.2 车间的得热和得湿量
3.2.5 人体的散热和散湿量
3.2 车间的得热和得湿量
3.2.1 夏季围护结构的传热
设 t w p 为室外的日平均气温,J p 为日平均太阳辐射照度, 则总和温度的日平均值为:
tz p
twp
Jp w
(3-17)
工程计算中,室外日平均气温和照度可以查表求得。
3.2 车间的得热和得湿量
冷热负荷简化计算方法
冷热负荷简化计算方法一、空调系统夏季冷负荷简化计算以外维护结构和室内人员两部分为基础,把整个建筑物看成一个大空间,按各朝向计算冷负荷,再加上每位在室人员按116W 计算的人体散热,然后将计算结果乘以新风负荷系数1.5,极为建筑物的冷负荷。
5.1)116(⨯+=∑n Q Q w式中,Q —建筑物空调系统总冷负荷(W )ΣQw —整个建筑物维护结构引起的总冷负荷(W)n —建筑物内总人数建筑物维护结构包括的朝向的屋顶的外墙,可用下列公式计算整个维护结构引起的总冷负荷:])[(N d lf i i wt t t F K Q-+=∑∑式中,Ki —外墙或屋顶的传热系数[W/(㎡·℃)],见附录6Fi —外墙或屋顶的传热面积(㎡) t lf —冷负荷计算温度(℃),见附录7t d —冷负荷计算温度t lf 关于地区的修正值(℃),见附录8 t N —室内空气设计温度(℃),见附录3考虑到系统的漏冷损失,所配空调器或制冷机的容量应由下式确定:max 0)15.1~1.1(Q Q =式中,Q 0—所选配空调器或制冷机的容量(kW )如果为了预先估计空调工程的设备费用,则可根据实际工作中积累的空调负荷概算指标作粗略估算。
所谓空调负荷概算指标,是指折算到建筑物中每平方米空调面积所需制冷机或空调器提供的冷负荷制。
冷负荷指标估算法是以旅馆为基础,对其他建筑物则乘以修正系数β: 旅 馆 81~93W/㎡(中外合资旅游旅馆目前一般提高到105~116 W/㎡) 办公楼 β=1.2图书馆 β=0.5(按总面积) 商 店 β=0.8(只营业厅空调); β=1.5(全部空调) 体育馆 β=3.0(按比赛馆面积); β=1.5(按总建筑面积) 大会堂 β=2~2.5影剧院 β=1.2(电影厅空调); β=1.5~1.6(大剧院空调) 医 院 β=0.8~1.0建筑物总建筑面积小于5000㎡时,宜取上限制;大于10000㎡时,宜取下限制。
冷负荷计算方法
冷负荷计算方法1.外墙和屋面传热冷负荷计算公式外墙或屋面传热形成的计算时刻冷负荷Qτ(W),按下式计算:Qτ=K·F·Δtτ-ξ(1.1) 式中:F—计算面积,㎡;τ—计算时刻,点钟;τ-ξ—温度波的作用时刻,即温度波作用于外墙或屋面外侧的时刻,点钟;Δtτ-ξ—作用时刻下,通过外墙或屋面的冷负荷计算温差,简称负荷温差,℃。
注:例如对于延迟时间为5小时的外墙,在确定16点房间的传热冷负荷时,应取计算时刻τ=16,时间延迟为ξ=5,作用时刻为τξ=16-5=11。
这是因为计算16点钟外墙内表面由于温度波动形成的房间冷负荷是5小时之前作用于外墙外表面温度波动产生的结果。
当外墙或屋顶的衰减系数β<0.2时,可用日平均冷负荷Qpj代替各计算时刻的冷负荷Qτ:Qpj=K·F·Δtpj(1.2)式中:Δtpj—负荷温差的日平均值,℃。
2.外窗的温差传热冷负荷通过外窗温差传热形成的计算时刻冷负荷Qτ按下式计算:Qτ=a·K·F·Δtτ(2.1) 式中:Δtτ—计算时刻下的负荷温差,℃;K—传热系数;a—窗框修正系数。
3.外窗太阳辐射冷负荷透过外窗的太阳辐射形成的计算时刻冷负荷Qτ,应根据不同情况分别按下列各式计算:[1].当外窗无任何遮阳设施时Qτ=F·Xg·Jwτ(3.1) 式中:Xg—窗的构造修正系数;Jwτ—计算时刻下,透过无遮阳设施玻璃太阳辐射的冷负荷强度,W/㎡。
[2].当外窗只有内遮阳设施时Qτ=F·Xg·Xz·Jnτ (3.2)n—计算时刻空调房间内的总人数;q1—名成年男子小时显热散热量,W;τ—计算时刻,h;τ—人员进入空调区的时刻,h;τ-τ—从人员进入空调区的时刻算起到计算时刻的持续时间,h;Xτ-τ—τ-τ时刻人体显热散热的冷负荷系数。
4.灯光冷负荷照明设备散热形成的计算时刻冷负荷Qτ,应根据灯具的种类和安装情况分别按下列各式计算:白炽灯散热形成的冷负荷Qτ=n1·N·Xτ-τ(6.1) 镇流器在空调区之外的荧光灯Qτ=n1·N·Xτ-τ(6.2) 镇流器装在空调区之内的荧光灯Qτ=1.2·n1·N·Xτ-τ(6.3)暗装在空调房间吊顶玻璃罩内的荧光灯Qτ=n0·n1·N·Xτ-τ(6.4)式中:N—照明设备的安装功率,W;n0—考虑玻璃反射,顶棚内通风情况的系数,当荧光灯罩有小孔,利用自然通风散热于顶棚内时,取为0.5-0.6,荧光灯罩无通风孔时,视顶棚内通风情况取为0.6-0.8;n1—同时使用系数,一般为0.5-0.8;τ—计算时刻,h;τ—开灯时刻,h;τ-τ—从开灯时刻算起到计算时刻的时间,h;Xτ-τ—τ-τ时刻灯具散热的冷负荷系数。
冷热负荷计算
第2章 热负荷、冷负荷与湿负荷计算为了保持建筑物的热湿环境,在某一时刻需向房间供应的冷量称为冷负荷;相反,为了补偿房间失热需向房间供应的热量称为热负荷;为了维持房间相对湿度恒定需从房间除去的湿量称为湿负荷。
热负荷、冷负荷与湿负荷是暖通空调工程设计的基本依据,暖通空调设备容量的大小主要取决于热负荷、冷负荷与湿负荷的大小。
热负荷、冷负荷与湿负荷=f(室外气象参数,室内空气参数)2.1 室内外空气计算参数2.1.1 室外空气计算参数 1. 夏季空调室外计算参数空调室外计算干球温度:取室外历年平均不保证50h 的干球温度;空调室外计算湿球温度:取室外历年平均不保证50h 的湿球温度。
空调室外计算日平均温度:取室外历年平均不保证5d 的平均温度;空调室外设计日逐时温度,按下式计算:d m o r t t t ∆+=β. (2-1)式中 m o t .—夏季空调室外计算日平均温度,℃; β—室外空气温度逐时变化系数,按表2-1确定;d t ∆—夏季空调室外计算平均日较差,℃,52.0..mo s o d t t t -=∆ s o t .—夏季空调室外计算干球温度,℃。
2.冬季空调室外空气计算空调室外空气计算温度:采用历年平均不保证1d 的日平均温度; 空调室外空气计算相对湿度:采用历年一月份平均相对湿度的平均值。
3.冬季采暖室外计算温度和冬季通风计算温度采暖室外计算温度:取历年平均不保证5天的日平均温度; 通风室外计算温度:取累年最冷月平均温度;4.夏季通风室外计算温度和夏季通风室外计算相对湿度通风室外计算温度:取历年最热月14时的月平均温度的平均值;通风室外计算相对湿度:取历年最热月14时的月平均相对湿度的平均值。
2.1.2 室内空气计算参数1.室内空气计算参数的主要影响因素⑴建筑房间使用功能对舒适性的要求。
⑵地区、冷热源情况、经济条件和节能要求等因素。
2.室内空气计算参数的选择根据我国国家标准《采暖通风与空气调节设计规范》(GBJ19-87)的规定:⑴对舒适性空调和采暖夏季:温度 24-28℃相对湿度 40%-65%:风速≯0.3m/s。
空调制冷暖负荷计算方法
一、 外墙和屋面传热冷负荷计算公式外墙或屋面传热形成的计算时刻冷负荷Qτ(W),按下式计算:Qτ=KFΔtτ-ξ (1.1)式中F—计算面积,㎡;τ—计算时刻,点钟;τ-ξ—温度波的作用时刻,即温度波作用于外墙或屋面外侧的时刻,点钟;Δtτ-ξ—作用时刻下,通过外墙或屋面的冷负荷计算温差,简称负荷温差,℃。
注:例如对于延迟时间为5小时的外墙,在确定16点房间的传热冷负荷时,应取计算时刻τ=16,时间延迟为ξ=5,作用时刻为τξ=16-5=11。
这是因为计算16点钟外墙内表面由于温度波动形成的房间冷负荷是5小时之前作用于外墙外表面温度波动产生的结果。
当外墙或屋顶的衰减系数β<0.2时,可用日平均冷负荷Qpj代替各计算时刻的冷负荷Qτ:Qpj=KFΔtpj (1.2)式中Δtpj—负荷温差的日平均值,℃。
二、 外窗的温差传热冷负荷通过外窗温差传热形成的计算时刻冷负荷Qτ按下式计算:Qτ=KFΔtτ (2.1)式中 Δtτ—计算时刻下的负荷温差,℃;K—传热系数。
三、 外窗太阳辐射冷负荷透过外窗的太阳辐射形成的计算时刻冷负荷Qτ,应根据不同情况分别按下列各式计算:1.当外窗无任何遮阳设施时Qτ=FCsCaJwτ (3.1)式中Jwτ—计算时刻下太阳总辐射负荷强度,W/㎡;2.当外窗只有内遮阳设施时Qτ=FCsCaCnJwτ (3.2)式中 Jwτ—计算时刻下太阳总辐射负荷强度,W/㎡;3.当外窗只有外遮阳板时Qτ=[F1Jnτ+FJnnτ]CsCa (3.3)注:对于北纬27度以南地区的南窗,可不考虑外遮阳板的作用,直接按式(3.1)计算。
4.当窗口既有内遮阳设施又有外遮阳板时Qτ=[F1Jnτ+FJnnτ]CsCnCa (3.4)式中Jnτ 计算时刻下,标准玻璃窗的直射辐射照度,W/㎡;Jnnτ 计算时刻下,标准玻璃窗的散热辐射照度,W/㎡;F1 窗上收太阳直射照射的面积;F 外窗面积(包括窗框、即窗的墙洞面积)㎡;Ca 窗的有效面积系数;Cs 窗玻璃的遮挡系数;Cn 窗内遮阳设施的遮阳系数;注:对于北纬27度以南地区的南窗,可不考虑外遮阳板的作用,直接按式(3.2)计算。
空调总负荷计算公式
空调总负荷计算公式
空调总负荷计算公式如下:
1. 制冷负荷=房间面积×空调匹数-开启时间。
2. 制热负荷=房间面积×空调匹数-开启时间。
3. 电负荷=房间面积×空调匹数。
4. 冷却水供回水温度差=制冷量(冷负荷-制热量)/供冷量。
5. 冷却水供回水温度差=房间面积×室温。
6. 冷却水供回水温度差=制冷量(冷负荷-制热量)/电功率。
7. 制冷量=制冷设备容量×每小时使用冷却水的次数。
此外,围护结构冷负荷计算公式为:CL=KF(),其中K为传热系数,一般由建筑节能计算给出,F为传热面积,tn为空调室内设计(计算)温度,为逐时冷负荷计算温度。
如需获取更具体的空调负荷计算方式,可以查阅关于空调负荷计算的书籍、资料或咨询专业的空调工程师,获取更全面的信息。
冷负荷计算方法
1.外墙和屋面传热冷负荷计算公式外墙或屋面传热形成的计算时刻冷负荷Qτ(W),按下式计算:Qτ=K·F·Δtτ-ξ(1.1)式中:F—计算面积,㎡;τ—计算时刻,点钟;τ-ξ—温度波的作用时刻,即温度波作用于外墙或屋面外侧的时刻,点钟;Δtτ-ξ—作用时刻下,通过外墙或屋面的冷负荷计算温差,简称负荷温差,℃。
注:例如对于延迟时间为5小时的外墙,在确定16点房间的传热冷负荷时,应取计算时刻τ=16,时间延迟为ξ=5,作用时刻为τξ=16-5=11。
这是因为计算16点钟外墙内表面由于温度波动形成的房间冷负荷是5小时之前作用于外墙外表面温度波动产生的结果。
当外墙或屋顶的衰减系数β<0.2时,可用日平均冷负荷Qpj代替各计算时刻的冷负荷Qτ:Qpj=K·F·Δtpj(1.2)式中:Δtpj—负荷温差的日平均值,℃。
2.外窗的温差传热冷负荷通过外窗温差传热形成的计算时刻冷负荷Qτ按下式计算:Qτ=a·K·F·Δtτ(2.1)式中:Δtτ—计算时刻下的负荷温差,℃;K—传热系数;a—窗框修正系数。
3.外窗太阳辐射冷负荷透过外窗的太阳辐射形成的计算时刻冷负荷Qτ,应根据不同情况分别按下列各式计算:[1].当外窗无任何遮阳设施时Qτ=F·Xg·Jwτ(3.1)式中:Xg—窗的构造修正系数;Jwτ—计算时刻下,透过无遮阳设施玻璃太阳辐射的冷负荷强度,W/㎡。
[2].当外窗只有内遮阳设施时Qτ=F·Xg·Xz·Jnτ (3.2)式中:Xz—内遮阳系数;Jnτ—计算时刻下,透过有内遮阳设施玻璃太阳辐射的冷负荷强度,W/㎡。
[3].当外窗只有外遮阳板时Qτ=[F1·Jwτ+(F-F1) ·Jwτ0] ·Xg (3.3)式中:F1—窗口受到太阳照射时的直射面积,㎡。
Jwτ0—计算时刻下,透过无遮阳设施玻璃太阳散射辐射的冷负荷强度,W/㎡。
最详细的冷热负荷计算依据、公式与取值
最详细的冷热负荷计算依据、公式与取值负荷的正确估算与取值注:1 负荷估算时,有两面外墙或三面外墙的空调房间的负荷应适当加大。
2 西向、东向房间的负荷应适当加大(特别是玻璃窗的面积较大时)。
建筑物的热负荷民用建筑供暖设计热负荷一. 房间热负荷的组成:a.围护结构的耗热量b.加热由门、孔洞侵入的冷空气的耗热量c.加热由门窗缝隙渗入室内空气的耗热量围护结构的温差传热量Q j=K f(t n-t w)aQ j---通过供暖房间某一面围护结构的温差传热,WK---该面围护结构的传热系数,W/m2.℃F---该面维护结构的散热面积,m2t n--室内空气计算温度,℃t w--室外采暖计算温度,℃a---温差修正系数附加耗热量附加耗热量是按基本耗热量的百分比计算,考虑各项附加后的耗热量Q1=Q j(1+βch+βf+ βli+ βm)(1+ βf.g)(1+ βj)βch–朝向修正;βf–风力修正;βli–两面外墙修正;βm –窗墙面积比过大修正;βf.g–房高附加修正;βj –间歇附加修正;通过门窗缝隙的冷风渗透耗热量V=∑( l L m)l---房间某朝向上的门窗缝隙长度,mL---每米门窗缝隙的基准渗风量,m3/h·mm---门窗缝隙的渗风量综合修正系数外门开启冲入的冷风耗热量可按照建筑的形式查表计算工业厂房及辅助房间供暖设计热负荷1.基本耗热量及附加耗热量a. 室内空气温度的确定1)工作地带的设计温度 t g2)室内空气的计算温度 t n当车间高度≤4m时,t n=t g;当车间高度>4m时,对地面 tn=tg,对外墙、外窗和外门 t n=(t n+t d)/2;对屋顶 t n=t d=t g+Δt(H-2)Δt = 0.3~1.5℃/m (温度梯度)b .当tn分别按照地面、外墙及屋顶取不同值时,房高附加修正率βf .g=0 ,两面外墙修正βli =0 ;窗墙面积比过大修正βm =02.厂房的门窗缝隙冷风渗透耗热量3.厂房的大门开启冲入的冷风耗热量a.每班开启时间≤15min的大门,附加率为200~500%;b.每班开启时间>15min的外门,按照下列经验公式计算:G=A +(a +Nνw ) FG--冲入的冷风量,kg/s; N—常数,0.15~0.25a, A—系数,查表 ;Vw---冬季室外平均风速,m /sF--车间上部可能开启的排气窗或排气孔的面积,m2建筑物热负荷可按建筑体积估算Q N =a q N.V V (t n .p- t w)Q f=a q f. V V (t n .p- t w. f)建筑物热负荷可按建筑面积估算(方案设计)Q N= q N.S S建筑物的冷负荷一. 房间得热量的组成:a.通过围护结构传入室内的热量b.通过外窗进入的辐射热量c.人体散热量d.照明散热量e.设备、器具、管道及其他热源的散热量f.食物或物料散热量g.各种散湿过程产生的潜热量h.渗透空气带入室内得热量二.空调房间的冷负荷建筑围护结构传入室内得热量形成的冷负荷(太阳辐射进入室内的热量和室内外空气温差经围护结构传入的热量)人体散热形成的冷负荷灯光照明散热形成的冷负荷其他设备散热形成的冷负荷三.空调房间的湿负荷房间湿负荷的组成:a.人体的散湿量b.空气渗入带入的湿量c.化学反应过程的散湿量d.潮湿的表面、液面的散湿量e.食品及其他物料的散湿量f.其他设备的散湿量建筑围护结构传入室内得热量形成的冷负荷a.对流形式的得热量立即变成室内冷负荷b.太阳辐射得热量经过围护结构吸热-放热后,有时间的延迟和数量上的衰减所以计算这部分得热量时,应该逐时计算(这与计算热负荷时不同)热负荷计算---稳定传热冷负荷计算---不稳定传热1.围护结构的冷负荷a.外墙、屋面的传热冷负荷计算Qτ=K F tτ-ξτ—计算时刻,点钟τ-ξ—温度波的作用时刻,点钟tτ-ξ—作用时刻下,冷负荷的计算温差℃例:延迟时间为5小时的外墙,在确定16时房间的热负荷时,应取时刻τ=16,ξ=5,作用时刻为τ-ξ=16-5=11时,16时外墙内表面。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
冷热负荷简化计算方法
一、空调系统夏季冷负荷简化计算
以外维护结构和室内人员两部分为基础,把整个建筑物看成一个大空间,按各朝向计算冷负荷,再加上每位在室人员按116W 计算的人体散热,然后将计算结果乘以新风负荷系数1.5,极为建筑物的冷负荷。
5.1)116(⨯+=∑n Q Q w
式中,Q —建筑物空调系统总冷负荷(W )
ΣQw —整个建筑物维护结构引起的总冷负荷(W)
n —建筑物内总人数
建筑物维护结构包括的朝向的屋顶的外墙,可用下列公式计算整个维护结构引起的总冷负荷:
])[(N d lf i i w
t t t F K Q
-+=∑∑
式中,Ki —外墙或屋顶的传热系数[W/(㎡·℃)],见附录6
Fi —外墙或屋顶的传热面积(㎡) t lf —冷负荷计算温度(℃),见附录7
t d —冷负荷计算温度t lf 关于地区的修正值(℃),见附录8 t N —室内空气设计温度(℃),见附录3
考虑到系统的漏冷损失,所配空调器或制冷机的容量应由下式确定:
max 0)15.1~1.1(Q Q =
式中,Q 0—所选配空调器或制冷机的容量(kW )
如果为了预先估计空调工程的设备费用,则可根据实际工作中积累的空调负荷概算指标作粗略估算。
所谓空调负荷概算指标,是指折算到建筑物中每平方米空调面积所需制冷机或空调器提供的冷负荷制。
冷负荷指标估算法是以旅馆为基础,对其他建筑物则乘以修正系数β: 旅 馆 81~93W/㎡(中外合资旅游旅馆目前一般提高到105~116 W/㎡) 办公楼 β=1.2
图书馆 β=0.5(按总面积) 商 店 β=0.8(只营业厅空调); β=1.5(全部空调) 体育馆 β=3.0(按比赛馆面积); β=1.5(按总建筑面积) 大会堂 β=2~2.5
影剧院 β=1.2(电影厅空调); β=1.5~1.6(大剧院空调) 医 院 β=0.8~1.0
建筑物总建筑面积小于5000㎡时,宜取上限制;大于10000㎡时,宜取下限制。
对于单层住宅或楼房局部居室空调,冷负荷指标宜取150~180kcal/(㎡·h),即174~209W/㎡。
(1kcal/h=1.163W )
按上述概算指标确定的冷负荷,即是空调器或制冷机的容量,不必加系数。
国内部分空调建筑负荷估算指标参见表2.12。
二、空调系统冬季热负荷简化计算
民用建筑空气调节系统冬季热负荷,可按冬季采暖热负荷指标估算后,再乘以空气调节系统冬季用室外新风量的加热系数1.3~1.5即可。
冬季采暖热负荷估算方法有两种:
当已知外墙面积、窗墙比及建筑面积时,采暖供热指标可按下式估算:
)()5.162(163
.1W N t t F A
q -+=
式中,q —建筑物采暖热负荷指标(W/㎡)
62—外窗面积与外墙面积(包括窗在内)之比
A —外墙总面积(㎡) F —总建筑面积(㎡)
t N —室内采暖设计温度(℃)
t W—冬季空调室外计算温度(℃)
当只知道总建筑面积时,其采暖热指标可参考下列数值: 住宅 47~70W/㎡ 办公楼、学校 58~81W/㎡ 医院、幼儿园 64~81W/㎡ 旅馆 58~70W/㎡ 图书馆 47~76W/㎡ 商店 64~87W/㎡ 单层住宅 81~105W/㎡ 食堂、餐厅 116~140W/㎡ 影剧院 93~116W/㎡ 大礼堂、体育馆 116~163W/㎡
总建筑面积大,外维护结构热工性能好,窗户面积小,采用较小的指标; 反之,采用较大的指标。
此外,上述热指标已包括管道损失在内,可用它直接作为设备选型的热负荷,不必再加系数。

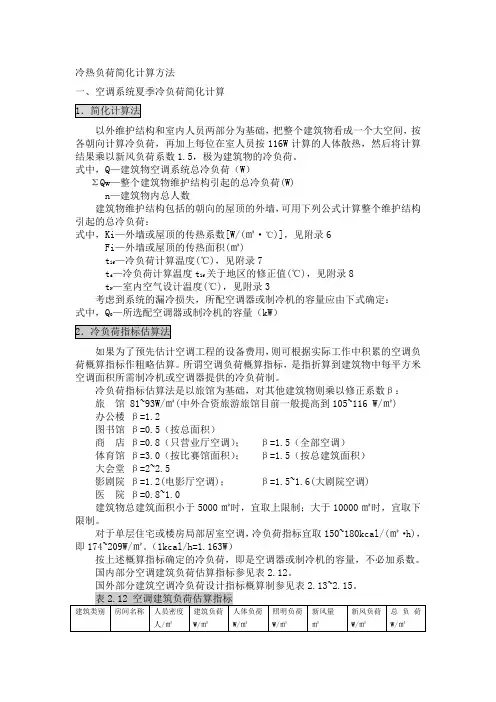

一、空调系统夏季冷负荷简化计算
以外维护结构和室内人员两部分为基础,把整个建筑物看成一个大空间,按各朝向计算冷负荷,再加上每位在室人员按116W 计算的人体散热,然后将计算结果乘以新风负荷系数1.5,极为建筑物的冷负荷。
5.1)116(⨯+=∑n Q Q w
式中,Q —建筑物空调系统总冷负荷(W )
ΣQw —整个建筑物维护结构引起的总冷负荷(W)
n —建筑物内总人数
建筑物维护结构包括的朝向的屋顶的外墙,可用下列公式计算整个维护结构引起的总冷负荷:
])[(N d lf i i w
t t t F K Q
-+=∑∑
式中,Ki —外墙或屋顶的传热系数[W/(㎡·℃)],见附录6
Fi —外墙或屋顶的传热面积(㎡) t lf —冷负荷计算温度(℃),见附录7
t d —冷负荷计算温度t lf 关于地区的修正值(℃),见附录8 t N —室内空气设计温度(℃),见附录3
考虑到系统的漏冷损失,所配空调器或制冷机的容量应由下式确定:
max 0)15.1~1.1(Q Q =
式中,Q 0—所选配空调器或制冷机的容量(kW )
二、空调系统冬季热负荷简化计算
民用建筑空气调节系统冬季热负荷,可按冬季采暖热负荷指标估算后,再乘以空气调节系统冬季用室外新风量的加热系数1.3~1.5即可。
窗墙比公式法:
当已知外墙面积、窗墙比及建筑面积时,采暖供热指标可按下式估算:
)()5.162(163
.1W N t t F A
q -+=
式中,q —建筑物采暖热负荷指标(W/㎡)
62—外窗面积与外墙面积(包括窗在内)之比
A —外墙总面积(㎡) F —总建筑面积(㎡)
t N —室内采暖设计温度(℃)
t W—冬季空调室外计算温度(℃)
水系统的冷热损耗P677
1.冷水管道的温升△t(℃/100m)
以下摘自《民用建筑暖通空调设计技术措施》
建设部建筑设计院编著顾兴蓥主编
P18 制冷机的冷却水量可根据制冷机的形式按下列指标估算:活塞式0.215 t/kW
螺杆式0.235 t/kW
离心式0.258 t/kW
吸收式0.300 t/kW
