桥梁墩柱施工技术交底

桥梁墩柱施工技术交底

一、施工组织

1、人员、设备准备

墩柱由专业施工队进行施工，根据墩柱工程数量及施工进度计划安排，配备技术先进、种类齐全的施工机械设备，做到配套合理、满足工程进度和质量标准的要求。并考虑设备完好率和雨季、夜间施工等不利因素影响而需增加的设备数量。

2、具体施工组织

根据T梁施工顺序安排墩柱施工。墩柱分为两种形式：矩形、圆形柱式桥墩，均考虑采用大面积定型钢模板。

本工程施工时根据墩柱高度不同可以分多次浇筑。地势条件较好的桥墩采用砼运输车配送、20T汽车吊吊运料斗灌注。为方便施工，用钢管脚手架搭立施工工作平台及人员上下通道。施工顺序紧跟承台施工。

根据墩柱的不同形式、不同高度分别安排施工，矮墩柱一次装模一次浇注，高墩柱分次装模分次浇注。

二、施工工艺流程说明

具体工艺如下：

图：

三、具体施工方案

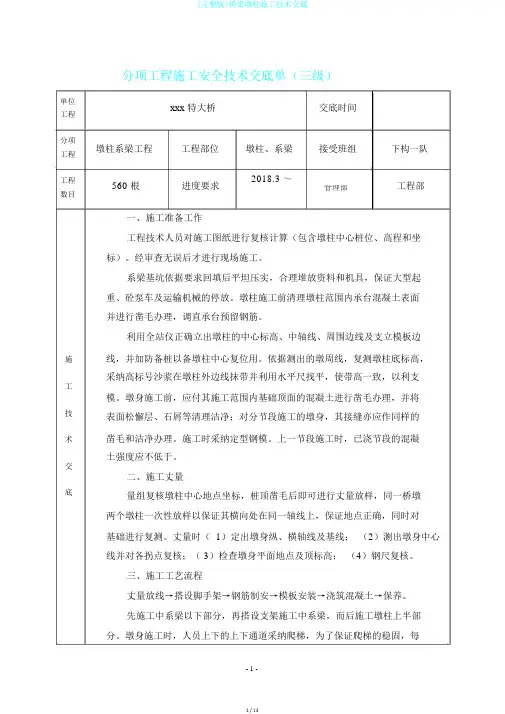

（一）施工准备工作

工程技术人员对施工图纸进行复核计算（包括墩柱中心桩位、高程和坐标）。经审核无误后才进行现场施工。

墩柱施工场地的四周应平整压实，合理堆放材料和机具，确保大型起重、砼泵车及运输机械的停放。墩柱施工前清理墩柱范围内承台混凝土表面并进行凿毛处理，调直承台预留钢筋。

利用全站仪准确定出墩柱的中心标高、中轴线、四周边线及支立模板边线，并加防护桩以备墩柱中心复位用。根据测出的墩周线，复测墩柱底标高，采用高标号砂浆在墩柱外边线抹带并利用水平尺找平，使带高一致，以利支模。

（二）矩形及圆形柱式桥墩施工

1、支架及工作平台

a.支架采用钢支架，为了使支架立于稳固可靠的地基上，防止不均匀沉陷造成梁体开裂，因此支架地基要进行夯实，上面铺设截面为30cm×20cm的方木，支架立于方木上。

b.在墩台身周围搭建脚手架及工作平台。脚手架采用碗式支架搭设，立杆间距≯1.5m，横杆步距≯1.2m，剪刀撑自架体端头起以与地面45～60度角每3m一

组连续布置。为了满足工作需要搭设双排架，工作平台以上设1.5m高的安全护栏网。同时须在管架上预装人员上下通道。

2、钢筋绑扎

墩柱施工前清理墩柱范围内承台混凝土表面并进行凿毛处理，调直承台预留钢筋，在承台顶面，准确测量墩柱外轮廓线的位置，并标于承台上。复测墩柱底标高，架立墩柱施工支架。

钢筋的加工制作均在钢筋加工棚内进行，半成品钢筋运至现场按施工技术规范的有关规定进行绑扎。钢筋制作绑扎根据墩柱分节施工次数进行，预留足够的搭接长度，受力钢筋接头位置相互错开不小于35d。钢筋笼完成后在主筋上绑扎预制混凝土垫块，以保证保护层的厚度。

钢筋安装遵循先下后上，先主后次原则，即先绑扎外露部分主筋、箍筋及拉结筋，再连接主筋绑扎箍筋。间距按照设计尺寸严格控制。当墩柱较高时，采用分节安装。外露钢筋较长则需搭设支承架。

钢筋的绑扎顺序：一般情况下先长轴后短轴，由一端向另一端依次进行，按图纸要求划线、铺钢筋、穿箍筋、绑扎、成型。钢筋安装应特别注意墩身钢筋预埋，为了保证钢筋预埋的准确性，采用支架进行定位，在承台钢筋顶面仍应设置一定位框以确保墩柱钢筋的位置准确性。

墩柱钢筋共分为三种类型，墩柱主筋、箍筋及拉结筋，根据类型及施工工艺分别采用如下接头方式。主筋采用焊接、滚轧丝螺纹的连接方式，箍筋不设置任何接头，拉结筋为振捣砼方便部分设置绑扎接头，绑扎接头长度不小于钢筋直径的35倍。主筋接头设置在箍筋加密区以上，每截面接头不超过钢筋总数的50％，接头错开距离不小于40钢筋直径。

3、模板施工

1. 模板安装

墩柱根据高度不同分次浇筑，模板也分次拼装。每次最小浇注高度不小于6ｍ，第二次拼装模板时第一次安装的模板顶节不能拆除，避免墩柱错位。模板用吊机吊装到位，拼缝内夹海绵条密封，用经纬仪控制模板垂直度，调整后用紧线器固定。模板加固完成后，对模板进行检查，做到平面位置准确，表面无污物、砂浆及其他杂物，表面平顺、接缝严密，垂直度及结构尺寸满足图纸及规范要求，并在浇筑混凝土前采用喷雾状水的方法将模板温度降至32℃以下

2. 模板拆除

墩柱混凝土达到2.5MPa方可拆模，为保证墩柱外观质量，拆模时不得强行撬模，以免损伤混凝土表面光洁度及钢模板。拆下的模板按照部位摆放，并由专人保养，确保模板正常周转使用。

模板安装的允许偏差

4、混凝土浇筑

混凝土浇注采用吊车起吊料斗或采用泵车投料，墩柱内用串筒保证砼从高处

倾落不离析、散落，串筒底距离浇注砼顶面不超过2ｍ。

浇筑过程中设专人随时检查钢筋和模板的稳固性及垂直度，发现问题及时处理。混凝土浇筑应一次完成，不得中途停断。

⑴避免高温天气下施工砼，尽量安排在夜间进行施工，以减少混凝土坍落度损失。

⑵混凝土的入模温度应控制在30℃以下。混凝土中心温度与表面温度的差值不应大于25℃，混凝土表面温度与大气温度的差值不应大于25℃。

⑶搅拌站与工地应加强协调，确保混凝土在运抵工地后能及时入模浇筑。

⑷严格执行混凝土进场交货验收制度，试验员对每车混凝土的坍落度进行取样试验，如遇坍落度超出允许范围的混凝土，严禁使用。

⑸下料时避免混凝土冲击钢筋和模板，严禁一次性下料过多。

⑹浇筑混凝土要连续进行，砼入仓后立即振捣，不允许出现堆积现象，严格控制混凝土的浇筑时间。因选用较低坍落度的混凝土，其流动性损失较快，如浇筑时间过长会影响混凝土的分散能力，容易形成蜂窝等缺陷。

⑺砼浇注分层进行，每层厚度不大于30cm，振捣由专人负责，保证振捣密实不漏振，入模后的混凝土及时振捣，防止过振。振动棒与侧模保持5~10cm 距离，插入下层砼5~10cm。振捣时混凝土不再显著下沉，不再出现大量气泡，砼表面均匀、平整，并已泛浆表明已经密实，不可再振。振捣过程中，防止振捣棒冲击模板、预埋件，造成模板损坏和预埋件移位。

⑻混凝土浇注采用吊车起吊料斗投料，墩柱内用串筒保证砼从高处倾落不离析、散落，串筒底距离浇注砼顶面不超过2ｍ。

⑼浇筑过程中设专人随时检查钢筋和模板的稳固性及垂直度，发现问题及时处理。混凝土浇筑应一次完成，不得中途停断。

⑽鉴于本工程钢筋设计较为密集，施工人员内部振捣无法实现，现场采取边施工砼边安装构造拉结筋的方式。即将拉结筋临时摆放在设计位置附近，尽量加大内部活动空间，待砼浇注至此位置时再恢复钢筋至设计位置。

⑾考虑钢筋密集，施工人员在内部转移振捣棒不方便，考虑采用长振捣棒进行，拔起由外面辅助人员配合。
