使用aspen查物性

1.新建一个Aspen临时文件，选Template,选Blank Simulation也一样

2.选择“Property

Analysis”

3.按“N→”继续，Aspen中“N→”表示下一步，设置完当页后点这个按钮就会自动到下一页的设置页面中，以下类似

4.输入标题，随便输入

注意图中红色方框，是设置该aspen文档的默认单位集，默认是ENG，即英制单位，其温度是“F”，后边会讲到。点“N→”下一步

5.输入“water”或者”H2O”都可以，点回车后图片如下

继续点“N→”下一步

6.选择“Process type”，常用物性方法计算类型，里面是不同的物性方法分类，比如当前选择的“COMMON”为常用方法，”CHEMICAL”化学工艺计算，“ELECTROL ”为电解质计算，不同的物质计算要选择不同的物性计算方法集，当然同一种物质也可在不同物性方法集中的选择物性计算方法，不同的物性计算方法集计算出来的物性会有所区别，精确度也不一样，具体见附件

本例中选择“COMMON”集即可

7.然后选择计算方法“STEAMNBS”此表为水和蒸汽计算

8. 继续点“N→”下一步后如图，点确定即可

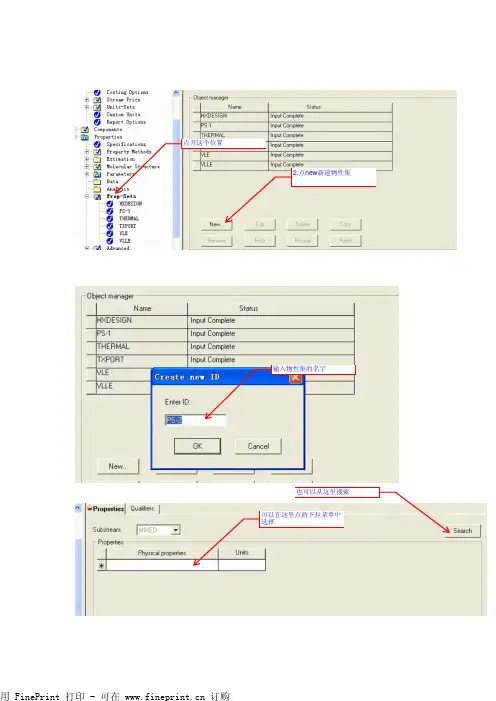

9.点“New”

10.选“GENERIC”，普通即可

11.方框内设置流量及流量表示方法和单位，有摩尔，质量，体积

12.这里设置温度和压力，注意温度和压力单位，英制单位默认温度为‘F’，压力为’psia’ ,

“rearly”的帖子“如何用ASPEN11.1查询物理性质”中默认为‘C’，这是因为他在第4张图片中默认单位选的METCKGCM或SI-CBAR，至于单位集可百度

13.我们将压力设置为一个大气压，选择温度为变化量

14.选中“Temperature”,点击“Range/List”选择结果列表方式

在“rearly”的帖子“如何用ASPEN11.1查询物理性质”中，他设置的”Lower”为10，很多海友反应计算结果报错，这就是开头第4项默认单位选择的问题，

英制中温度单位为“F”，10F=-12℃，这时候的水已经成冰了，就不是计算方法“STEAMNBS”水和蒸汽计算范围了，所以会报错，故最低应设成32以上

15.选中“HXDESIGN”点“>”右移，HXDESIGN是计算热交换为主，下面计算密度，热容等等，可参考下面的英文解释

16.选择完成后不要点“N→”下一步，这里还有一个定义你想查询的物性，这个是可选的

点击左边树形图，选择方框所示

MASSVFRA：混合物的气相分率

MASSFLMX:混合物的质量流率

HMX:混合物的焓

RHOMX:混合物的密度

CPMX:混合物的恒压热容

PCMX：混合物临界状态下的临界压力

MUMX：混合物粘度

KMX：混合物的导热系数

SIGMAMX:表面张力

MWMX：混合物分子量

单位可根据个人习惯选择，物性可右键删除

17.一路确定

计算完毕，点击上图中红色方框内图标查看计算结果

18.点击左边树状图方框内文件夹图标，最后得到计算结果如下

可见变量“TEMP”变量中温度单位为’F’，点击改成“C”后就是我们熟悉的摄氏度了
