测电动势和内阻误差分析

测电动势和内阻误差分析引言测量电动势和内阻是电路实验中常见的内容，对于验证电源的性能和评估电源质量具有重要意义。

然而，在实际测量过程中，由于各种因素的存在，测量结果往往会产生一定的误差。

本文将重点讨论测电动势和内阻时可能出现的误差源，并分析其影响因素以及如何减小误差。

误差源和影响因素1. 电池内阻的影响电池的内阻是测量电动势时的主要误差源之一。

电池的内阻会导致电动势在外部负载上的降压，从而影响测量结果。

内阻越大，降压越大，测得的电动势值相对较小。

2. 测量仪器的误差测量仪器自身的精度也会对测量结果产生误差。

例如，电压表和电流表的示数误差、内阻等都会对测量结果产生一定的影响。

因此，在进行测量时，应选择合适的仪器，并校准仪器的示值误差。

3. 外部负载的影响在实际测量中，电池的电动势通常会通过外部负载进行测量，而外部负载的大小、性质等因素也会对测量结果产生一定的影响。

例如，当负载电阻较大时，电池的内阻对电动势的影响相对较小；而当负载电阻较小时，电池的内阻对电动势的影响则相对较大。

误差分析与解决方法1. 电池内阻误差的分析与解决为了减小电池内阻带来的误差，可以采取以下方法： - 使用内阻较小的电池。

内阻越小，降压越小，测得的电动势误差也就越小。

- 使用恒流源进行测量。

通过使用恒流源，可以消除负载对电动势的影响，从而减小内阻误差的影响。

2. 测量仪器误差的分析与解决为了减小测量仪器误差带来的影响，可以采取以下方法： - 选择精度较高的测量仪器。

在选择电压表和电流表时，应该选择具有较高精度的仪器，以减小仪器本身的误差。

- 校准测量仪器。

定期对测量仪器进行校准，以确保其示值误差符合要求。

在实际测量中，可以通过与已知电源进行比对来校准仪器的示值误差。

3. 外部负载误差的分析与解决为了减小外部负载误差带来的影响，可以采取以下方法： - 控制负载电阻的大小。

根据具体测量需求，选择适当大小的负载电阻，以减小电池内阻对于电动势的影响。

测量电源的电动势和内阻的方法及误差分析

测量电源的电动势和内阻的方法及误差分析介绍在电学中，我们经常需要测量电源的电动势和内阻。

电动势是指电源的电压，是电源对外提供电能的能力。

内阻是电源内部的电阻，是电器运行时电源内部阻碍电流流动的程度。

这两个参数对于了解电源的性能和正确使用电器都非常重要。

本文将介绍测量电动势和内阻的简单方法和常见误差。

测量电动势直流电源我们一般使用万用表来测量电源的电动势。

如果是直流电源，直接将电表的钳形口连接到电源的正负极即可。

在测量前，一定要先检查电源的电压范围，保证电表的量程足够。

如果电源的电动势很小，我们还可以使用放大器来放大信号。

交流电源如果是交流电源，我们一般需要使用交流电压表进行测量。

把表的两个钳形口分别接到电源上，就能得到电源的电动势。

测量内阻理论基础测量电源内部电阻的方法有很多，其中一种简单的方法是用电桥；而另一种更易于实现的方法是测量空载电压和负载电压差异。

这种方法的原理是基于欧姆定律和基尔霍夫电压定律。

下面我们就来介绍具体方法。

空载电压空载电压是指在电源未连接任何负载时电压大小，因此它等于电源的电动势。

我们可以通过万用表测量电源的空载电压。

满载电压当具有电阻的负载电路连接到电源时，相对于空载条件下的电源电动势，电源的电压会下降。

该电压被称为负载电压。

我们可以通过万用表测量电源在负载电路下的电压。

计算内阻假设电源的电动势为E，其内阻为r。

那么，当电源供电到电阻R上时，电路的总电流为I。

应用基尔霍夫电压定律可得：E = V_R + V_r其中，V_R = IR表示电流通过电阻能产生的电势降；V_r = Ir表示流经电源内阻的电流所导致的电压下降。

在测量内阻时，我们假设负载电流已知，从上述公式中可以得到内阻的表达式：r = (E - V_R) / I误差分析在使用上述方法测量电源内阻时，会有一些误差，主要表现为以下两个方面：1.测量误差测量误差来源于万用表的量程误差和内部电阻。

当对于小电流测量时，电表内部分压和电流表内部电阻的影响将非常明显。

电表内阻测量的误差分析及改进方法

电表内阻测量的方法及误差分析溆浦县江维中学张良青摘要电表改装不管是老教材还是新教材都有相关的内容，高考也时有出现，而测电表的内阻是电表改装的前提。

本文分析了“半偏法”测电表内阻的原理，分析了实验误差的产生，并提出了实验改进方。

还介绍了替代法、电流表法、电压表法等其它测电表内阻的方法。

关键词电表电路图电流电阻内阻电阻箱电表改装成电流表、电压表，在高考中时有出现，只有测出电表的内阻，才能顺利的进行电流表改装。

只有正确地分析出在内阻测量中的误差，才能正确的分析出改装后的电表的测量值是偏大还是偏小。

下面就电表内阻测量方法及误差分析谈谈我的一些看法。

电表内阻的测量通常采用“半偏法”，“半偏法”测电表内阻的原理实际上是“比较法”。

一、电流“半偏法” １．原理电路如图1 所示，闭合电键S 1，调整R 的阻值，使电流表指针转到满刻度I g ，再闭合电键S 2，保持R 不变，调整电阻箱R '，使电流表指针偏转到刚好是满刻度的一半，即2g I 。

根据并联电路分流关系，总电流图１为I g ，电流表电流为2g I ，则电阻R 1中的电流也为 22g I I =，因为并联分流与电阻的关系 1221R R I I =，因为电流相等，所以 R R g '= 2．误差分析此实验中忽略了S 2 闭合后R 1与电流表并联对电路的影响。

实际上，在S 1闭合而S 2断开时，总电流 rR R EI g g ++= ①在S 2 闭合后，总电流 21g g g I I R R R R r R EI +='+'⋅++=②由①②式可知 21g g I I I +<所以 21g I I >③由并联分流电流与电阻的关系及③式可知 g R R <' 即R g 的测量值小于真实值。

误差产生的原因在于当电键S 2 闭合时，总电阻减小了，而电路中的电流变大了，因此要减小这个误差，就得使电键S 2 闭合前后电路中的电流的变化要小，由①②可知，就要求 R R '>>。

电表接入其内阻引起的测量误差

电表接入其内阻引起的测量误差
x
本文介绍了电表接入其内阻引起的测量误差，主要关注了电表内部结构引起的测量误差。

电表的精度关系到检校的结果，但电表的精度也受到外部特定情况的影响。

其中，电表接入其内阻引起的测量误差是电表精度低下的主要原因之一。

内阻引起的测量误差，主要是由电表内部结构所引起的。

由于电表内部的接线不同，当电流经过接线时，慢慢地会构成一定的电压，甚至影响电表本身的测量精度。

电表接入其内阻引起的测量误差，可以通过改善电表内部接线结构，以及尽量缩小内部元件的结构体积来进行改善。

此外，为了缩小内部阻抗，可以采用支架或地线的方式进行连接。

本文介绍了电表接入其内阻引起的测量误差，其主要原因是由电表内部结构所引起的。

为了改善电表的测量精度，可以通过优化电表内部接线结构，以及尽量缩小内部元件的结构来进行改善。

- 1 -。

电表内阻的测量及改装

实验电表内阻的测量及改装研究电表内阻的测量一、半偏法这种方法教材中已做介绍。

中学物理实验中常测定J0415型电流表的内阻。

此型号电流表的量程为0—200μA内阻约为500Ω，实验电路如图所示。

操作要点：按图连好电路，S2断开，S1闭合，调节变阻器R，使待测电流表G的指针满偏。

再将S2也闭合，保持变阻器R接在电路中的电阻不变，调节电阻箱R/使电流表G的指针半偏。

读出电阻箱的示值R/，则可认为rg≈R/.实验原理与误差分析：认为S2闭合后电路中的总电流近似不变，则通过电阻箱的电流近似为Ig/2。

所以电流表内阻与电阻箱的示值近似相等。

实际上S2闭合后电路中的总电流要变大，所以通过电阻箱的电流要大于Ig/2，电阻箱的示值要小于电流表的内阻值。

为了减小这种系统误差，要保证变阻器接在电路中的阻值R ≥100R/，从而使S闭合前后电路中的总电流基本不变。

R越大，系统误差越小，但所要求的电源电动势越大。

实验中所用电源电动势为8—12V，变阻器的最大阻值为60kΩ左右。

二、电流监控法实验中若不具备上述条件，可在电路中加装一监控电流表G/，可用与被测电流表相同型号的电流表。

电源可用1.5V干电池，R 用阻值为10kΩ的滑动变阻器，如图所示。

实验中，先将S2断开，S1接通，调节变阻器R的值，使被测电流表G指针满偏，记下监控表G/的示值Ig。

再接通S2，反复调节变阻器R和电阻箱R/，使G的指针恰好半偏，而G/的示值不变。

这时电阻箱R/的示值即可认为等于G的内阻rg。

这样即可避免前法造成的系统误差。

用图所示电路测量电流表G的内阻，也可不用半偏法。

将开关S1、S2均接通，读出被测电流表G的示值Ig、监控表G/的示值Ig、电阻箱的示值R/，则可用公式：G GGg IR II r' -=')(三、代替法按图所示连接电路，G为待测电流表，G/为监测表，S1为单刀单掷开关，S2为单刀双掷开关。

先将S2拨至与触点1接通，闭合S1，调节变阻器R，使监测表G/指针指某一电流值（指针偏转角度大些为好），记下这一示值。

关于电源电动势和内阻的几种测量方法及误差分析

关于电源电动势和内阻的几种测量方法及误差分析电源电动势和内阻是电源的两个重要参数，测量它们的准确性对于电源的性能评估和电路设计非常重要。

本文将介绍几种测量电源电动势和内阻的常用方法，并对其可能存在的误差进行分析。

一、电源电动势的测量方法1.直接测量法：直接连接一个高阻抗的电压表或电势计来测量电源的电动势。

这种方法简单直接，但在实际应用中存在一些误差。

首先，电源内部可能存在一些电流泄漏，这会导致测量值偏小。

其次，电表的内阻会影响电路的等效电路，如果电表内阻比电源的内阻大，则会导致电源电动势的测量值偏大。

另外，直接测量法还需要保证测量电阻的阻值尽可能大，以减小测量误差。

2.伏安法测量法：通过测量电源的开路电压和短路电流，并利用欧姆定律计算电源电动势。

这种方法的测量结果与直接测量法相比更准确，因为电源的内阻可以通过计算得到。

但仍然存在一些误差，比如电源在实际使用时可能存在的内阻变化，以及测量过程中可能引入的接触电阻。

3.电桥法：电桥法是一种精确测量电源电动势的方法。

它通过将电源与标准电阻组成一个电桥电路，调节电桥平衡使得电桥两侧电压为零，从而计算电源电动势。

电桥法的精度高，而且可以消除电表内阻对测量结果的影响。

但在实际应用中，电桥法要求使用高精度的标准电阻和电压表，且操作较为繁琐。

二、电源内阻的测量方法1.空载法：空载法是一种简单直接的测量电源内阻的方法。

它通过直接测量电源在空载状态下的开路电压和负载接入后的电压降，然后根据欧姆定律计算内阻。

但空载法只适用于内阻较小的电源，且测量结果容易受到电缆电阻和接触电阻的影响。

2.负载法：负载法是一种通过改变电源负载的方式测量内阻的方法。

它通过在电源输出端接入不同负载，并测量不同负载下的电压和电流，然后应用欧姆定律计算内阻。

负载法的准确性更高，能够排除空载法中存在的接触电阻和线路电阻的误差。

但负载法在实际应用中需要注意负载的选择，避免电源过载或短路。

三、误差分析在电源电动势和内阻的测量中，存在一些常见的误差源1.电表误差：电表本身的精度和内阻会对测量结果产生影响。

半偏法测电表内阻及误差分析

半偏法测电表内阻及误差分析2019-05-24⽤电表指针半偏法测定电表内阻的典型实验有两个，⼀个是测电流表的内阻，另外⼀个是测电压表的内阻。

⼀、半偏法测电流表的内阻1.实验电路本实验的⽬的是测定电流表的内阻，实验电路如图1所⽰，实验中滑动变阻器采⽤限流连接，电流表和电阻箱并联。

2.实验原理与步骤①断开S2，闭合S1，调节R0，使电流表的⽰数满偏为Ig；②保持R0不变，闭合S2，调节电阻箱R，使电流表的⽰数半偏为；③电流表与电阻箱并联，则可得电阻箱的读数即为电流表的内阻，即RA=R。

3.误差分析电阻箱接⼊后导致回路总电阻增⼤，则通过电源的电流减⼩，由闭合电路欧姆定律可知电阻箱与电流表并联部分电压增⼤，通过电流表与电阻箱的总电流⼤于电流表的满偏电流Ig，则当电流表的电流为时，通过电阻箱的电流⼤于，电阻箱的阻值⼩于电流表的阻值，即电流表的测量值偏⼩。

当R0>>RA时，电阻箱接⼊前后，回路总电阻变化较⼩，测量误差⼩。

此⽅法⽐较适⽤于测量⼩阻值的电流表的内阻，且测量值偏⼩。

⼆、半偏法测电压表的内阻1.实验电路本实验的⽬的是测量电压表的内阻，实验电路如图2所⽰，滑动变阻器采⽤分压连接，电阻箱和电压表串联。

2.实验原理与步骤①断开开关S，按电路图连接好电路；②把滑动变阻器R的滑⽚P滑到b端；③将电阻箱R0的阻值调到零；④闭合开关S；⑤移动滑动变阻器R的滑⽚P的位置，使电压表的指针指到满偏的位置；⑥保持滑动变阻器R的滑⽚P位置不变，调节电阻箱R0的阻值，使电压表指针指到半偏位置，读出此时电阻箱R0的阻值，此值即为电压表内阻RV的测量值。

3.误差分析该实验中，电阻箱接⼊后回路总电阻增⼤，由闭合电路欧姆定律可得电阻箱与电压表串联部分的电压⼤于电压表的满偏电压Ug，此时，电压表半偏时，加在电阻箱的电压⼤于，则电阻箱的读数⼤于电压表的阻值，即电压表内阻的测量值偏⼤。

当电压表的阻值远⼤于滑动变阻器的最⼤值时，电阻箱接⼊前后对回路总电阻的影响较⼩，测量误差较⼩。

电表内阻测定及引起电学实验的误差分析

电表内阻测定及引起电学实验的误差分析内容提要：半偏法测电表内阻，在测电源电动势内阻实验中由于电表内阻引起的误差分析关键词：半偏法，电表内阻，电动势，误差分析，等效电源一.半偏法测电表内阻1 .用恒流半偏法测电流表内阻①按图1所示电路（闭合开关前，先将滑动变阻器的触头位置移至最右端，使其接入电路的有效电阻最大。

以免损坏电表）。

闭合开关S 1，缓慢移动触头使电流表指针指在满刻度，再闭合S 2,改变电阻箱R 1的阻值使电流表指针半偏，记下此时电阻箱的阻值R 1，则R g =R 1。

注意事项：必须注意确保R 远大于R 1,以减小闭合S 2时对总电流的影响，在S 2闭合后，一定不能移动变阻器R ，以保持电路中的总电流保持不变。

②误差分析当闭合开关S 2,调整R 1使电流表半偏时，回路中的总电阻减小，总电流I 1＞Ig ，故流过R 1的实际电流比流过电流表的电流大（大于Ig ／2），因此Rg ＞R 1，即R 测＜R 真。

③减小误差的措施因R并＜Rg，欲使I1≈Ig，则要求R远大于Rg+r，而只是一个大电阻，无法采用一般的滑动变阻器，应采用阻值较大的变阻器，因为Rg=R1,故R1应选用最大阻值大于Rg的电阻箱。

2 .用恒压半偏法测定电压表内阻①类似的，利用串联分压作用，按图2连接好电路，把R1滑片P置于A端，调节R1=0，再闭合开关S1,S2,缓慢移动滑片P,使电压表指针指到满偏刻度处，断开S2，保持R1不变，调节电阻箱，使电压表指针偏转到满刻度的一半，记下R,则R测=R。

注意事项：R1远小于RV可认为并联电压仍保持不变。

②误差分析：当断开S2,调整Ｒ使电压表半偏时，电压表和Ｒ两端的总电压增大，总电压Ｕ＞Ｕg，故Ｒ两端的实际电压要比电压表的电压Ug／2大，因此Ｒ>Ｒv，Ｒ真＜Ｒ测。

③减小误差的措施应该使ＲＶ远大于Ｒ１，使用小阻值的变阻器。

二.测定电源电动势和内电阻的系统误差分析方法一．公式法实验的依据是闭合电路欧姆定律Ｅ＝Ｕ＋Ｉr,要知道测Ｅ,r时，Ｕ应当是电池的路端电压，I应当是通过电池的电流强度。

测电源内阻误差分析

测电源内阻误差分析引言在电路分析中，测量电源的内阻是一项很重要的任务。

电源的内阻决定了在不同负载情况下电压的稳定性和可靠性。

因此，准确测量电源的内阻对于电路设计和性能评估非常关键。

然而，在实际应用中，由于测量设备和测试环境的限制，测量电源内阻时会出现一定的误差。

本文将以测电源内阻误差分析为标题，探讨测量电源内阻误差的来源和改进方法。

误差来源1.测试仪器误差：使用测试仪器进行测量时，仪器本身存在一定的误差。

例如，数字万用表的精度限制、示波器的频率响应误差等都会对测量结果产生影响。

因此，在选择测试仪器时，需要考虑其精度和频率响应等参数，以减小仪器误差对测量结果的影响。

2.测试点接触电阻：电源的内阻是通过测量两个测试点之间的电压降来得到的。

而在实际测试中，测试点的接触电阻是无法避免的。

这会导致测量到的电压值偏低，从而影响了测量结果。

为了减小测试点接触电阻带来的误差，可以采用短路校准等技术来消除接触电阻的影响。

3.负载对电源输出的影响：在测量电源内阻时，需要施加一定的负载。

然而，不同的负载会对电源输出产生不同的影响。

例如，负载电流过大时，电源的输出电压可能会下降，从而影响了测量结果。

此外，负载的变化也会引起内阻的变化，进而影响了测量结果的准确性。

误差分析为了准确测量电源的内阻，我们需要考虑以上误差来源并进行相应的误差分析。

首先，我们需要选择合适的测试仪器，以确保其精度足够高，并且频率响应满足我们的实际需求。

其次，我们可以通过短路校准等技术来消除测试点接触电阻的影响。

最后，我们可以在实际测量中注意负载的变化，避免负载过大或者过小带来的影响。

通过以上措施的综合应用，可以最大程度地减小测量误差，提高测量结果的准确性。

改进方法除了上述误差分析中提到的方法，我们还可以通过以下改进方法来进一步提高测量电源内阻的准确性：1.使用恒流负载：恒流负载可以在测量过程中保持稳定的负载电流，从而减小负载变化对测量结果的影响。

通过选择合适的恒流负载电路，可以使得测量结果更加准确。

测电流表内阻的误差分析

测电流表内阻的误差分析引言在电路实验中，经常需要测量电路中的电流大小。

为了准确测量电流，我们使用电流表来进行测量。

然而，电流表本身也带有一定的内阻，这就给实际测量带来了一定的误差。

本文将对测电流表内阻的误差进行分析，并提出相应的解决方法。

电流表的内阻误差电流表的内阻是因为其测量原理决定的。

电流表的工作原理是将测量电流通过对电阻的测量来实现。

这个电阻就是电流表的内阻。

然而，由于电流表的内阻不为零，当电流通过电流表时，会产生一定的电压降，从而导致测量结果偏小。

计算内阻的误差为了计算电流表的内阻误差，首先需要了解测量电路的组成。

假设我们要测量电路中的电流，电路示意图如下所示：┌──────────┐───┤ 电源├───└─────┬────┘│▼┌─────┐│ 电流表│└─────┘在这个电路中，电源给电流表提供电流。

根据欧姆定律，电流表的测量电压为：U = I * R其中，U为测量电压，I为实际电流，R为电流表的内阻。

假设我们测量结果为I’，测量电压为U’，那么我们可以得到以下等式：U' = I' * R由于测量电流不完全等于实际电流，我们可以假设实际电流为I，误差为δI。

同样地，测量电压为U，误差为δU。

那么我们可以得到以下等式：U = I * R + δUU' = I' * R + δU'将这两个等式代入欧姆定律的等式中，可以得到以下等式：I * R + δU = I' * R + δU'将δU和δU’约为0，我们可以得到以下等式：I * R = I' * R这个等式表明，在测量误差为零的情况下，测量电流与实际电流相等。

由此可见，电流表的内阻不会对测量结果产生误差。

然而，在实际测量中，测量误差是无法避免的。

由于电流表的内阻存在，测量电压将会偏小，从而导致测量电流偏小。

因此，我们需要考虑这个误差，以确保测量结果的准确性。

降低内阻误差的方法为了降低电流表内阻误差，我们可以采取以下方法：方法1：选择合适的电流表不同型号的电流表具有不同的内阻值。

关于伏安法测电阻的误差分析及改进

关于伏安法测电阻的误差分析及改进伏安法测电阻有电流表的内接法和外接法两种。

不管使用哪种方法，都会给测量带来误差。

在具体测量时，使用不同的方法，可以适当减少误差。

标签：伏安法；电阻；误差分析；内接法；外接法“伏安法”测电阻是用安培计（电流表）和伏特计（电压表）间接测量电阻的一种常用方法，测量时比较容易，因此，在实际操作中经常得以应用。

具体使用时，如图1所示，可先测出通过电阻R的电流及电阻R两端的电源U，然后根据欧姆定律，可知R=U/I由此便可得出待测电阻R的大小。

图11 方法产生误差的原因分析这种方法虽然比较简单，但容易产生一定的误差。

其产生原因可能有测量仪器的选择、实验电路的选择等各个方面。

1.1 仪器的选择在实验当中，仪器带来的误差是实验误差的重大来源，因此，我们在实验中一定要选用适当的仪器。

（1）选择仪表适当的量程。

在实验过程中，要确保流经伏特表的电压和流经安培表的电流不超过其量程，同时，为确保测量的精确性，要让仪表的指针尽可能靠近表盘的2/3处。

（2）在实验时，为调节电路中的电流和电压，要使用到滑动变阻器。

而滑动变阻器有相应的额定值，调节时电流不可超过它的额定值，以免烧坏滑动变阻器。

同时，滑动变阻器的阻值不可太大，确保滑头移动时，电路中的电压和电流不会有剧烈的变化。

（3）选择不同精度的仪表。

在实验中应根据具体的要求来选用不同的仪表，电路功率的大小，要求有效数字的多少，测量灵敏度的大小等，都能影响到我们对仪表的选择。

1.2 实验电路的选择也会造成一定的误差下面就通过描述伏安法电路的连接方式，来分析此方法的系统误差问题。

伏安法电路在使用过程中，有两种常见的连接方式。

一种是“内接法”，即把安培计放在伏特计测量范围之内（图2）；另一种是“外接法”，即把安培计放在伏特计测量范围之外（图3）。

图2 图3（1）使用内接法时，根据欧姆定律，伏特计测到的电压U，是电阻R上的电压和安培计内阻上电压的总和，即：U=UR+U内。

测电源电动势和内阻实验误差分析

测电源电动势和内阻误差分析：（重、难点内容）
1. 电流表内接法
根据闭合电路欧姆定律，其测量的原理方程为： , 其中U 、I 分别是电压表和电流表的示数，通过调节滑动变阻器，改变路端电压和电流，这样就得到多组数据，每两组数据就可以求出电动势和内阻。

误差来源：电压表的分流作用（看箭头，表示电流流向）误差分析：
方法一：计算法方法二：图象法设通过电源电流为I 真，电流表读
数为I 测，电压表内阻为Rv ，电压
表读数为U ，电压表分流为Iv ，由
电路结构得，I 真=I 测+ ，而
，U 越大，Iv 越大，U 趋于零时， Iv
也趋于零。

由两种分析方法均得出此结果，属于重点内容。

2. 电流表外接法
根据闭合电路欧姆定律，其测量的原理方程为： , 其中U 、I 分别是电压表和电流表的示数，通过调节滑动变阻器，改变路端电压和电流，这样就得到多组数据，每两组数据就可以求出电动势和内阻。

误差来源：电流表的分压作用；误差分析：
方法一：计算法方法二：图象法
设电源电压为U 真，电压表读数为U 测，
电流表内阻为R A ，电流表读数为I ，电流
表分压为U A 。

由电路结构得，U 真=U 测+U A ，
所以在U-I 图象上对应每一个坐标（I,U ）
的横坐标I 都是准确的，但纵坐标U 测值
应加上一修正值U A ＝I R A 才能表示真实
的外电压U 真。

由于RA 很小，当I 很小
时，UA 趋于零，I 增大，UA 也增大。

由上述两种方法均可得到
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

电压表的内阻与电压的测量误差

电压表的内阻与电压的测量误差电压表是一种常用的电子测量仪器，通过测量电路中两点之间的电势差来确定电压大小。

然而，在实际应用中，我们会发现电压表的测量结果并非完全准确，存在一定的测量误差。

这些误差主要由电压表的内阻引起，本文将探讨电压表的内阻对电压测量误差的影响。

一、内阻对电压测量误差的影响原理电压表与被测电路相连接时，会产生一个额外的串联电阻，即电压表的内阻。

根据欧姆定律，电压表的内阻与被测电路中的总电阻串联，从而影响电压的测量结果。

在理想情况下，电压表的内阻应该趋近于无穷大，即不对被测电路产生任何影响。

然而，实际电压表的内阻通常不可忽略，因此在测量电压时需要考虑内阻对电压的影响。

二、电压表的内阻对电压测量误差的计算电压表的内阻通过串联在原电路中，可以用等效电路进行模型化。

考虑一个电源电压为V的电路，实际测量的电压为U，电压表的内阻为R_v，电路总电阻为R。

根据电压分压定律，测量电压U可以表示为：U = V * (R_v / (R + R_v))从上述公式可以看出，电压表的内阻R_v越大，电压测量误差越小。

当R_v接近于无穷大时，误差趋近于零，符合理想测量条件。

然而，实际电压表的内阻通常较小，因此引入了一定的测量误差。

三、减小电压测量误差的方法为了减小电压测量误差，我们可以采取以下几种方法：1. 选择合适的电压表：不同型号的电压表具有不同的内阻数值。

在测量精度要求较高的场合，应选择内阻较大的电压表，以减小测量误差。

2. 使用并联电阻法：在某些情况下，可以通过并联电阻的方式来增大电压表的总内阻。

通过调节并联电阻的数值，可以使电压表的内阻接近理想情况，从而减小测量误差。

3. 使用校正系数：对于一些高精度要求的电压测量，我们可以使用校正系数进行误差修正。

通过事先测量电压表的实际内阻值，计算校正系数，并在测量结果中进行修正，提高测量的准确性。

四、实例分析假设我们需要测量一个电路中的电压，所选用的电压表内阻为100欧姆，被测电路总电阻为900欧姆，电源电压为10伏。

半偏法测电表内阻的误差分析

半偏法测A 、V 的内阻及误差分析在中学电流表、电压表是测量电流和电压的常用仪表,对其内阻的测量可采用一种较简便的方法——半偏法，特别是电流表。

一、偏法的设计原理1．电流表半偏法如图1所示是用半偏法测电流表内阻的电路．实验时,先断开开关，闭合开关，调节使电流表指针满偏．然后保持的滑片不动（即不变），闭合开关，调节Ｒ，使电流表的指针处于半满偏状态，则电流表的内阻=Ｒ．2．电压表半偏法如图2所示是用半偏法测电压表内阻的电路．实验时，先闭合开关和开关,调节使电压表指针满偏．然后保持的滑片不动（即、不变），断开开关，调节Ｒ，使电压表的指针半满偏,则电压表的内阻＝Ｒ．二、半偏法的系统误差分析1．电流表半偏法测内阻的误差分析用如图1所示的电路测电流表的内阻时，设电流表的满偏电流为Ｉｇ，则开关断开时 1R R I A g +=ε①开关闭合时,有A AR g R R RR R I I ++=+121ε② R I R I R A g =21③由①、②、③式,得11R R R R R A A+=显然,A R R <，即的测量值小于真实值．相对误差为%100%1001⨯+=⨯-=R R R R R R A A A A δ2．电压表半偏法测内阻的误差分析用如图所示的电路测电压表的内阻时，设电压表的满偏电压为，则开关闭合时21)(R R U R U U g V gg ++=ε④开关断开时，有21)(R R U R R U U AB V AB AB +++=ε⑤ )(2R R R U U V V gAB +=⑥由④、⑤、⑥式,得021R R R R R V += 显然，V R R >,即的测量值大于真实值．相对误差%100%100021⨯=⨯-=V V V R R R R R R R δ 因210R R R +=，故对于给定的,当21R R =，即滑片处于正中位置时相对误差最大．则%10040⨯≤V R R δ三、半偏法的实验条件1．电流表半偏法测电阻的实验条件用如图1所示的电路测电流表内阻时，为使实验误差较小,必须使A R R >>1,实验上通常取A R R 1001>,这时相对误差小于1％．为使电流表指针能达到满偏，必须1R I g ε≈．因0R R g <，所以本实验应满足的条件是A R R 1000≥g I R ε>02．电压表半偏法测内阻的实验条件用如图所示的电路测电压表的内阻时，为使实验误差较小,必须V R R <<0．实验上通常取200V R R <,这时相对误差约1%．为使电压表指针能达到满偏，必须满足g U >ε．所以本实验应满足的条件是200VR R <g U >ε。

电流表内阻的测量方法及误差分析

电流表内阻的测量方法通常有以下几种：
串联法：在电路中将电流表与测量电路的某一部分串联起来，通过测量电流表的电阻和电流的大小关系，来推算出电流表的内阻。

并联法：在电路中将电流表与测量电路的某一部分并联起来，通过测量电流表的电阻和电流的大小关系，来推算出电流表的内阻。

卡尔曼滤波器法：利用卡尔曼滤波器对电流表的内阻进行测量，通过对测量数据进行统计分析，来推算出电流表的内阻。

交流分析法：利用交流分析仪对电流表的内阻进行测量，通过对测量数据进行处理，来推算出电流表的内阻。

电流表内阻的测量过程中，常常会受到一些误差的影响，这些误差可能来自于测量仪器本身的误差、测量电路的误差、测量环境的误差等。

因此，在进行电流表内阻的测量时，需要考虑这些误差的影响，并采取相应的措施来消除或减少这些误差。

具体来说，可以采取以下几种方法来消除或减少电流表内阻测量过程中的误差：
使用高精度的测量仪器，能够提高测量精度。

在测量过程中，注意控制测量环境的温度、湿度、气压等因素，以减少这些因素对测量结果的影响。

在测量过程中，注意测量电路的布线方式，避免造成多余的电阻。

在测量过程中，使用多次测量的方法，对测量结果进行平均处理，以减小测量误差。

在测量过程中，注意测量电路的接触电阻，使用较低接触电阻的连接方式，以减小测量误差。

在测量过程中，使用恒流源或恒压源来提供测量电流或电压，以减小测量误差。

在测量过程中，使用标准电流表或标准电阻来对测量结果进行检验，以确保测量结果的准确性。

通过以上方法，可以有效地消除或减小电流表内阻测量过程中的误差，提高测量精度，为后续的工程应用提供可靠的数据支持。

电表内阻测量的误差分析及改进方法

本文分析了“半偏法”测电表内阻的原理，分析了实验误差的产生，并提出了实验改进方。

还介绍了替代法、电流表法、电压表法等其它测电表内阻的方法。

关键词电表电路图电流电阻内阻电阻箱电表改装成电流表、电压表，在高考中时有出现，只有测出电表的内阻，才能顺利的进行电流表改装。

只有正确地分析出在内阻测量中的误差，才能正确的分析出改装后的电表的测量值是偏大还是偏小。

下面就电表内阻测量方法及误差分析谈谈我的一些看法。

电表内阻的测量通常采用“半偏法”，“半偏法”测电表内阻的原理实际上是“比较法”。

电表内阻测量的误差分析及改进方法

本文分析了“半偏法”测电表内阻的原理，分析了实验误差的产生，并提出了实验改进方。

还介绍了替代法、电流表法、电压表法等其它测电表内阻的方法。

关键词电表电路图电流电阻内阻电阻箱电表改装成电流表、电压表，在高考中时有出现，只有测出电表的内阻，才能顺利的进行电流表改装。

只有正确地分析出在内阻测量中的误差，才能正确的分析出改装后的电表的测量值是偏大还是偏小。

下面就电表内阻测量方法及误差分析谈谈我的一些看法。

电表内阻的测量通常采用“半偏法”，“半偏法”测电表内阻的原理实际上是“比较法”。

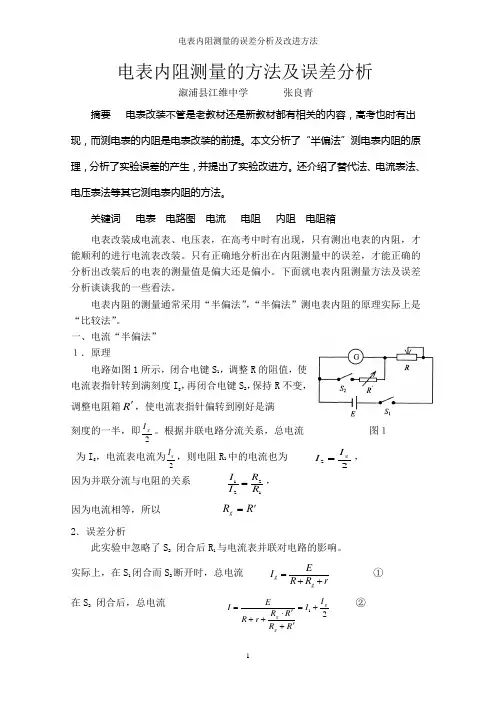

一、电流“半偏法”１．原理电路如图1 所示，闭合电键S 1，调整R 的阻值，使电流表指针转到满刻度I g ，再闭合电键S 2，保持R 不变，调整电阻箱R '，使电流表指针偏转到刚好是满刻度的一半，即2gI 。

根据并联电路分流关系，总电流图１为I g ，电流表电流为2g I ，则电阻R 1中的电流也为 22g I I =，因为并联分流与电阻的关系 1221R R I I =，因为电流相等，所以 R R g '=2．误差分析此实验中忽略了S 2 闭合后R 1与电流表并联对电路的影响。

实际上，在S 1闭合而S 2断开时，总电流 r R R E I g g ++=① 在S 2 闭合后，总电流 21g g g I I R R R R r R E I +='+'⋅++= ② 由①②式可知 21gg I I I +<所以 21g I I > ③由并联分流电流与电阻的关系及③式可知 g R R <'即R g 的测量值小于真实值。

测电源电动势和内阻误差分析

测电源电动势和内阻误差分析
一、电源电动势的测量方法
常见的电源电动势测量方法有开路电压法和负载电压法。

1.开路电压法：将电源的正负极端口开路，直接测量其输出电压。

这
种方法适用于内阻较高的电源，可以有效避免负载对电动势的影响。

但开
路电压法无法反映电源的内阻情况，只能获得电源的暂态特性。

2.负载电压法：将电源连接到额定负载上，测量电源输出电压，然后
通过欧姆定律计算电源内阻。

这种方法适用于内阻较低的电源，可以同时
测得电动势和内阻两个参数。

但负载电压法会因负载的变化而影响测量结果，对于负载变化较大的电源，测量结果可能较不准确。

2.温度影响：电源在工作过程中会产生热量，导致电源内部温度升高。

高温会引起电源输出电压的漂移，从而产生电动势误差。

3.电缆损耗：长距离的连接电缆会产生电阻，导致电源输出电压下降。

特别是在高频率下，电缆的电阻和电感会更加显著地影响电源电压。

4.测量仪器误差：测量仪器本身的误差会对电源电动势测量结果产生
较大影响。

包括电压表的精度、内阻和灵敏度等。

三、改进方法
1.降低电源内阻：通过更好的设计和制造工艺，减小电源的内阻，可
以降低负载对电源电动势的影响，提高测量结果的准确性。

2.温度补偿：使用温度传感器来监测电源内部温度，通过补偿电动势
的漂移，减少温度引起的误差。

3.优化电缆选择：选择低电阻、低电感的电缆，减小电缆的损耗和干扰对电源电压的影响。

4.使用高精度仪器：选择精度较高的测量仪器，提高测量结果的准确性。

测定电源电动势和内阻”实验的误差分析与比较

测定电源电动势和内阻”实验的误差分析与比较电源的电动势和内阻是评价电源性能的重要指标之一、为了测定电源的电动势和内阻，人们常常进行“测定电源电动势和内阻”实验。

该实验通过连接电源、电阻和电流表，测得电源输出电流和电源端电压，再根据欧姆定律计算电源电动势和内阻。

然而，由于各种因素的影响，实验数据可能存在误差。

本文将对“测定电源电动势和内阻”实验的误差分析与比较进行探讨。

首先，对于测量电源的电动势，常用的方法是将电源接入电路，测得电路中的电流和电压，然后利用欧姆定律计算电源的电动势。

然而，在实际测量过程中，电流表和电压表本身的误差、电源输出不稳定、电源内部电阻等因素都会对测量结果产生影响。

电源输出不稳定也是影响测量结果的因素之一、电源的输出有可能受到温度变化、电压波动等因素的影响，导致输出电流和电压的测量值不稳定。

为了减小这种影响，可以使用稳压稳流电源或者采取其他相应的措施。

另外，电源内部电阻是衡量电源性能的重要参数之一、电源内部电阻会导致电源输出电压在负载电流变化时发生衰减。

在测量电动势和内阻时，需要采用恰当的电路示意图，考虑电源内阻的影响，以得到更准确的测量结果。

比较“测定电源电动势和内阻”实验中的误差分析，我们可以发现不同因素的影响程度会有所不同。

在实际测量中，应该根据具体情况选择合适的测量方法和仪器，采取有效的措施减小误差。

此外，还应该多次重复测量，取平均值，以提高测量结果的可靠性。

总之，对于测定电源电动势和内阻实验的误差分析与比较，我们需要考虑电流表和电压表的误差、电源输出的稳定性以及电源内部电阻等因素。

在实际测量中，应选择合适的测量仪器，采取有效的措施来减小误差，提高测量结果的准确度。

同时，还应进行多次重复测量，取平均值，以提高测量结果的可靠性。

通过合理的测量和误差分析，可以更准确地评估电源的电动势和内阻。
