8、母线保护调试
母线差动保护调试方法
母线差动保护调试方法 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】母线差动保护调试方法1、区内故障模拟，不加电压，将CT断线闭锁定值抬高。
选取Ⅰ母上任意单元（将相应隔离刀强制至Ⅰ母），任选一相加电流，升至差动保护动作电流值，模拟Ⅰ母区内故障，差动保护瞬时动作，跳开母联及Ⅰ母上所有连接单元。
跳开Ⅰ母、母联保护信号灯亮，信号接点接通，事件自动弹出。
在Ⅱ母线上相同试验，跳开母联及Ⅱ母上所有连接单元。
将任一CT一次值不为0的单元两把隔刀同时短接，模拟倒闸操作，此时模拟上述区内故障，差动保护动作切除两段母线上所有连接单元。
（自动互联）。
投入母线互联压板，重复模拟倒闸过程中区内故障，差动保护动作切除两段母线上所有连接单元。
（手动互联）任选Ⅰ母一单元，Ⅱ母一单元，同名相加大小相等，方向相反的两路电流，电流大于CT断线闭锁定值，母联无流，此时大差平衡，两小差均不平衡，保护装置强制互联，再选Ⅰ母（或Ⅱ母）任一单元加电流大于差流启动值，模拟区内故障，此时差动动作切除两段母线上所有连接单元。
任选Ⅰ母上变比相同的的两个单元，同名相加大小相等，方向相反的的两路电流，固定其中一路，升高另外一路电流至差动动作，根据公式计算比率制动系数，满足说明书条件。
（大差比例高值，大差比例低值，小差比例高值，小差比例低值，当大差高值或小差高值任一动作，且同时大差和小差比例低值均动作，相应比例差动元件动作。
）2、复合电压闭锁。
非互联状态，Ⅱ母无压，满足复压条件。
Ⅰ母加入正常电压，单独于Ⅰ母任一支路加入电流大于差动启动电流定值，小于CT断线闭锁定值，在差流比率制动动作满足条件下，分别验证保护Ⅰ母的电压闭锁中相电压（），负序电压（4V），零序电压定值（6V），正常电压，相应母线差动不出口，复合电压闭锁任一条件开放，差动出口。
对于Ⅱ母故障，Ⅱ母单元加入故障电流，正常电压，逐项验证Ⅱ母复压开放。
母差保护检验调试_doc
模块四母差保护检验调试概述母线发生故障的几率较线路低，但故障的影响面很大。
因为母线上通常连有较多的电气元件，母线故障将使这些元件停电，从而造成大面积停电事故，并可能破坏系统的稳定运行，使故障进一步扩大。
母线差动保护能够在母线发生故障时快速地切除隔离故障，保证系统的稳定运行，因此母差保护的调试和维护工作非常重要。
当220kV及以上断路器在保护动作跳闸时如果发生机构失灵而无法跳开时，为尽快隔离故障，保证系统稳定运行，要求启动断路器失灵保护，以较短时间动作于断开母联断路器或分段断路器，再经一时限动作于连接在同一母线上的所有支路的断路器。
现各厂家生产的微机母差保护一般都包含集成有断路器失灵保护功能。
新投入运行的母差保护装置第一年内需进行一次全部检验；微机型母差保护每两年进行一次部分检验，每六年进行一次全部检验。
以下以RCS-915A母差保护为例，说明其检验调试的基本步骤。
即使是同一厂家的相同型号的保护装置，因软件版本号的不同而可能会有个别差异。
1、工作任务现场有高压母线差动保护屏一面，需停电进行保护年检，要求在规定时间内完成保护年检项目。
2、工作条件2.1RCS-915A母线差动保护屏柜。
2.2微机保护测试仪及配套试验线，万用表，兆欧表。
2.3螺钉旋具，绝缘胶布。
3、操作注意事项3.1更换母差保护装置或检验调试中，对于接入母差保护的各电气元件（主变、线路、旁路、母联或分段开关）尤其是运行状态元件，要特别注意工作中应严禁造成二次电流回路开路、直流回路接地及电压回路短路等。
3.2对于新安装母差保护装置，应认真清查接入母差保护屏的所有元件各相电流回路的相对极性关系及变比整定是否正确。
3.3检查母差保护屏的各元件失灵启动回路及母线刀闸切换电流回路接入是否正确并核对其相应切换继电器或指示灯显示正确，要保证电流切换回路正确可靠。
3.4调试中应特别注意检查其在区内、外故障时动作的选择性是否正确，检查其复合电压闭锁功能、母联失灵（死区故障）保护、CT断线闭锁、告警功能及各保护单元的出口逻辑（包括失灵保护出口）是否正确。
母线差动保护调试方法
母线差动保护调试方法1、区内故障模拟，不加电压，将CT断线闭锁定值抬高。
选取Ⅰ母上任意单元（将相应隔离刀强制至Ⅰ母），任选一相加电流，升至差动保护动作电流值，模拟Ⅰ母区内故障，差动保护瞬时动作，跳开母联及Ⅰ母上所有连接单元。
跳开Ⅰ母、母联保护信号灯亮，信号接点接通，事件自动弹出。
在Ⅱ母线上相同试验，跳开母联及Ⅱ母上所有连接单元。
将任一CT一次值不为0的单元两把隔刀同时短接，模拟倒闸操作，此时模拟上述区内故障，差动保护动作切除两段母线上所有连接单元。
（自动互联）。
投入母线互联压板，重复模拟倒闸过程中区内故障，差动保护动作切除两段母线上所有连接单元。
（手动互联）任选Ⅰ母一单元，Ⅱ母一单元，同名相加大小相等，方向相反的两路电流，电流大于CT断线闭锁定值，母联无流，此时大差平衡，两小差均不平衡，保护装置强制互联，再选Ⅰ母（或Ⅱ母）任一单元加电流大于差流启动值，模拟区内故障，此时差动动作切除两段母线上所有连接单元。
任选Ⅰ母上变比相同的的两个单元，同名相加大小相等，方向相反的的两路电流，固定其中一路，升高另外一路电流至差动动作，根据公式计算比率制动系数，满足说明书条件。
（大差比例高值0.5，大差比例低值0.3，小差比例高值0.6，小差比例低值0.5，当大差高值或小差高值任一动作，且同时大差和小差比例低值均动作，相应比例差动元件动作。
）2、复合电压闭锁。
非互联状态，Ⅱ母无压，满足复压条件。
Ⅰ母加入正常电压，单独于Ⅰ母任一支路加入电流大于差动启动电流定值，小于CT断线闭锁定值，在差流比率制动动作满足条件下，分别验证保护Ⅰ母的电压闭锁中相电压（40.4V），负序电压（4V），零序电压定值（6V），正常电压，相应母线差动不出口，复合电压闭锁任一条件开放，差动出口。
对于Ⅱ母故障，Ⅱ母单元加入故障电流，正常电压，逐项验证Ⅱ母复压开放。
3、CT断线闭锁差动，默认投入，闭锁三相，在Ⅰ母（或Ⅱ母）上任一单元A相加电流至CT断线闭锁定值，延时5S发“CT断线闭锁”事件，CT断线信号灯亮及信号接点闭合，此时另选一单元，A相加故障电流至差动动作值，此时差动不出口，B相故障电流满足差动条件，差动不出口，C相加故障电流满足差动条件，差动不出口。
母线保护原理及调试
母线保护原理及调试一、概述1、电气主接线的定义：发电厂和变电站的一次设备按照一定的要求和顺序连成的电路，又称为一次接线。
2、电力系统的主接线形式分为有母线形式和无母线形式。
母线又叫汇流排，是电厂、电站汇集和分配电能的电气连接设备。
它把各电源送来的电能汇集起来，并分配给各个用户，表明各种一次设备的数量和作用、设备间的连接方式以及在电力系统的连接情况。
1）、有母线：此类接线方式又可以分为单母线和双母线形式。
A、单母线：常见的接线形式有单母线、单母分段、单母带旁路以及单母分段带旁路。
单母线：单母分段：单母带旁路：单母分段带旁路（I 、II 母均可带旁路）：B 、双母线：常见的形式有双母线、双母分段、双母带旁路以及一个半断路器接线（3/2接线）。
双母分段按照分段类型又可以分为双母单分段和双母双分段；双母带旁路按照旁路类型又可以分为专设母联专设旁路、母联兼旁路、旁路兼母联。
双母线：I 母 II 母 母联双母单分段：双母双分段：双母带旁路：a) 专设母联，专设旁路：母联母联分段Iｂ） 母联兼旁路（Ｉ母带旁路）：ｃ） 旁路兼母联（旁路刀闸在Ｉ母侧）：I 母II 母旁母母联I 母 旁母II 母I 母 II 母 旁母2）、无母线：常见的有单元接线、桥形接线以及多角形接线。
3、母线保护的重要性母线是电力系统中非常重要的设备，其可靠运行直接影响到电力系统的安全和稳定，而母线故障是最严重的电气故障之一，因为它与各个电气元件相联，所以装设必要的母线保护装置能够正确迅速切除母线故障，它的拒动或误动将给电力系统带来严重危害。
4、电力系统对母线保护的要求：1）、可靠性2）、速动性3）、选择性4）、灵敏性二、母线保护1、母线常见的故障类型：相间短路故障、单相接地故障2、母线保护的类型：1）、利用母线上其他元件的保护装置来切除故障。
2）、采用专门的母线差动保护装置。
母线差动可以分为母线完全差动保护和母线不完全差动保护。
我国电网中使用的母线保护类型较多，从元器件构成上大致可分为整流型、集成电路型和微机型。

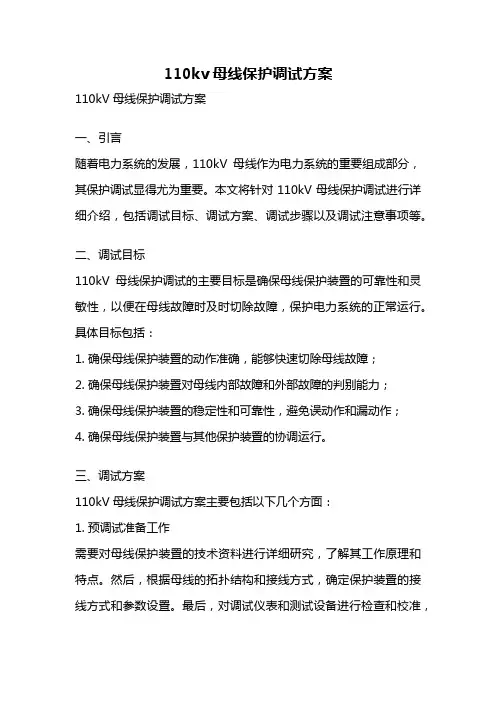

110kv母线保护调试方案
110kv母线保护调试方案110kV母线保护调试方案一、引言随着电力系统的发展，110kV母线作为电力系统的重要组成部分，其保护调试显得尤为重要。
本文将针对110kV母线保护调试进行详细介绍，包括调试目标、调试方案、调试步骤以及调试注意事项等。
二、调试目标110kV母线保护调试的主要目标是确保母线保护装置的可靠性和灵敏性，以便在母线故障时及时切除故障，保护电力系统的正常运行。
具体目标包括：1. 确保母线保护装置的动作准确，能够快速切除母线故障；2. 确保母线保护装置对母线内部故障和外部故障的判别能力；3. 确保母线保护装置的稳定性和可靠性，避免误动作和漏动作；4. 确保母线保护装置与其他保护装置的协调运行。
三、调试方案110kV母线保护调试方案主要包括以下几个方面：1. 预调试准备工作需要对母线保护装置的技术资料进行详细研究，了解其工作原理和特点。
然后，根据母线的拓扑结构和接线方式，确定保护装置的接线方式和参数设置。
最后，对调试仪表和测试设备进行检查和校准，确保准备工作的完善。
2. 动作特性测试通过对母线保护装置进行动作特性测试，可以验证其动作准确性和灵敏性。
测试包括：（1）测试过流元件的动作特性：设置不同的故障电流值，分析并记录装置的动作时间和动作电流值，以验证装置的过流保护功能；（2）测试差动元件的动作特性：模拟母线内部故障和外部故障，观察并记录装置的动作情况，以验证装置的差动保护功能；（3）测试过温元件的动作特性：模拟母线过载情况，观察并记录装置的动作情况，以验证装置的过温保护功能。
3. 协调性测试母线保护装置与其他保护装置的协调性测试是确保电力系统保护正常运行的关键环节。
测试包括：（1）与断路器的协调性测试：通过模拟断路器的故障情况，观察并记录母线保护装置的动作情况，以验证装置与断路器的协调性；（2）与母线电压保护的协调性测试：通过模拟母线电压异常情况，观察并记录母线保护装置的动作情况，以验证装置与母线电压保护的协调性。
电力系统继电保护-8 母线保护
（图解：2007年2月1日，河南平顶山供电 公司生产技术部组织检修班工作人员对石龙 区孙岭变电站35KV西母线进行更换，确保 了该区工农业生产及春节电力供应）
8.2.5 元件固定联接的双母线电流差动保护
• 元件固定连接的电流差动保护的主要部分由三组差动保护组成。如图 8-7所示： • 第一组——由TA1、TA2、TA5和差动继电器KD1（I母分差动）组成 ，用以选择第I组母线上的故障； • 第二组——由TA3、TA4、TA6和差动继电器KD2（Ⅱ母分差动）组 成，用以选择第Ⅱ组母线上的故障； • 第三组——由TA1、TA2、TA3、 TA4和差动继电器KD3组成了一个 完全电流差动（总差动）保护，当 任一组母线故障时，它都会动作； 当母线外部故障时，它不会动作， 在正常运行方式下，它作为整个保 护的启动元件，当固定接线方式破 坏并保护范围外部故障时，可防止 图8-7：元件固定连接的双母线电流差动保护原理接线图 保护的非选择性动作。
8.2.3 具有比率制动特性的中阻抗母线差动保护
将比率制动的电流型差动保护应用于母线，动作判据可为最大值制动，即
I
i 1 nni源自 Kres I i
n
max
I set .0
i=1,2,3,„„,n（8.5）
或动作判据为模值和制动，即
Ii Kres Ii I set.0
• 主要优点——对母线上的元件就无需提出固定连接的要求，有利于用 在连接元件切换较多的场合。
8.2.7 母线保护常见类型及特点比较
• 按照母线保护装置差电流回路输入阻抗的大小，可将其分为： • 常规母线保护及微机数字式母线保护均为低阻抗型母线保护。 • 优点：低阻抗母线保护装置比较简单，一般采用先进的、久经考验的 判据，系统的监视较为简单。 • 缺点：低阻抗母线保护再在外部故障TA饱和时，母线差动继电器中 会出现较大不平衡电流，可能使母差保护误动作。 • 应用：目前数字式低阻抗母线保护中可通过采用TA饱和识别和闭锁 辅助措施，能有效地防止TA饱和引起的误动。因此，数字式低阻抗 母线保护在我国电力系统中得到了广泛的应用。 • 中阻抗型母线差动保护将高阻抗的特性和比率制动特性两者有效结合 ，中阻抗型母线保护采用了快速、灵敏、比率制动式电流差动保护方 案，即具有低阻抗、高阻抗保护的优点，又避开了它们的缺点，在处 理TA饱和方面具有独特优势。它以电流瞬时值作测量比较，测量元 件和差动元件多为集成电路或整流型继电器，当母线内部故障时，动 作速度极快，一般动作时间小于10ms，因此又被称为“半周波继电 器”。实践证明，目前中阻抗式母线保护是一种最好的目下保护方案 。在我国电力系统中得到了广泛的应用。
继电保护调试指导—母线保护
第五章母线保护第一节WMH-800A/R1 一、开入回路表2-11.硬压板检查1.1开入变为检查：投入硬压板，同时进入“浏览”—“开入量”菜单，对应开入位由“0”变为“1”，退出硬压板，对应开入位由“1”变为“0”；1.2动作报文检查：合上硬压板，检查弹出的开入变位报告是否正确；1.3主接线图压板状态检查：先合上所有的软压板，然后逐个合上硬压板，检查主接线图上对应的压板状态的变化情况（母联失灵保护不受硬压板控制）。
2.刀闸开入检查2.1强制箱刀闸位置指示灯的检查：在强制合、分状态下检查强制箱的刀闸位置指示灯的亮、灭是否正确；2.2刀闸开入变位检查：在强制合、分状态下检查开入的变位情况；2.3主接线刀闸的变位检查：在强制合、分状态下检查主接线图刀闸的变位情况；2.4外部刀闸开入及动作报文检查：点击外部的刀闸开入，检查刀闸报文及强制箱指示灯的亮灭情况（强制箱刀闸位置在A位置）。
3.失灵开入检查利用正电（装置正电源）依次与各失灵开入端子（具体端子位置见表1）短接，同时进入“浏览”—“开入”菜单，对应开入变位由“0”变为“1”，断开正电与相应开入端子的连接时，对应开入变位由“1”变为“0”开入的变位情况，并检查弹出的事件报告是否正确4.其它开入检查利用正电（装置正电源）依次与各开入端子（具体端子位置见下表）短接，同时进入“浏览”—“开入量”菜单，对应开入变位由“0”变为“1”，断开正电与相应开入端子的连接时，对应开入变位由“1”变为“0”开入的变位情况，并检查弹出的事件报告是否正确。
二、开出回路1.开出传动检查试验前应合上“检修压板”，否则将不能进行开出传动试验。
进入“调试”菜单中选定“传动”，按确认键“确认”，进入菜单后选择CPU号，并输入操作密码进入，对照显示的可驱动咯CPU的各路开出，观察面板信号，测量各开出触点。
传动后上述开出检验时接通的触点应返回，带磁保持的应按复归按钮才返回，同样需检查接点复归后是否返回。
母线保护调试方法
母线保护调试方法一、装置检查1.检查母线保护装置的外观，确认装置无损坏，各部件齐全。
2.检查母线保护装置的电源连接，确认电源连接正常，无短路、断路现象。
3.检查母线保护装置的信号输入输出连接，确认连接正确无误。
二、电源测试1.给母线保护装置接通电源，测试电源电压是否在规定范围内。
2.测试母线保护装置的电源输出是否正常，各电路板供电是否稳定。
三、绝缘测试1.对母线保护装置进行绝缘测试，包括但不限于输入输出端口、信号线等。
2.测试母线保护装置的绝缘电阻是否符合要求，确保装置的绝缘性能良好。
四、故障模拟1.通过人为操作或外接信号发生器模拟母线故障，测试母线保护装置的反应速度和准确性。
2.对不同类型的故障进行模拟，如短路、断路、过载等，以检验母线保护装置的应对能力。
五、信号检测1.对母线保护装置的信号输入输出进行检测，确保信号正常传输，无干扰、无失真。
2.对母线保护装置的信号处理功能进行测试，如信号过滤、放大等处理过程是否正常。
六、动作逻辑测试1.对母线保护装置的动作逻辑进行测试，确保装置在遇到故障时能够正确判断并执行相应的动作。
2.在不同运行状态下对母线保护装置进行测试，以检验其动作逻辑的正确性和可靠性。
七、整定值校准1.根据设计要求对母线保护装置的整定值进行校准，确保装置在正常运行时的参数准确无误。
2.在不同负载和运行条件下对母线保护装置的整定值进行校准，以检验其参数的稳定性和可靠性。
八、运行试验1.将母线保护装置接入实际运行环境中，进行长时间运行试验，以检验装置在实际运行中的性能和稳定性。
母线保护装置讲义的配置与调试方法
母线差动保护—差动电流和制动电流
？
母线差动保护—动作方程及动作曲线
Ij
m
I j Icdzd
j 1
m Ij
m
K
I I cdzd j
j1
j1
制动系数K可整定
Ij Ij 动作区
Ij K Ij
Ij
比例差动元件动作特性曲线
：此动作方程适用于南瑞继保RCS—915及许继电气 WMH—800A母线保护装置
母线差动保护—TA极性要求
TA极性要求：支路TA同名端在母线侧，母联TA同名端在 一母侧。
即母联视为I母单元支路
此极性要求适用于南瑞 继保RCS—915及许继电 气WMH—800A母线保 护装置
母线差动保护—TA极性要求
TA极性要求：支路TA同名端在母线侧，母联TA同名端在 二母侧。
即母联视为II母单元支路
：此动作曲线适用于深圳南瑞BP—2C母线保护装置
母线差动保护—比率制动系数的高、低值
母线分列运行时， Ⅱ母故障，Ⅰ母上 的负荷电流仍然可 能流出母线。
母线差动保护—比率制动系数的高、低值
在Ⅰ、Ⅱ母线分别接大，小 电源或者母线上有近距离双 回线时，电流流出母线的现 象特别严重。此时，大差灵 敏度下降。因此，装置的大 差比率元件采用 2 个定值， 母线并列运行时，用比率系 数高值；母线分列运行时， 用比率系数低值。
雷击；
运行人员误操作：带负荷拉隔离开关、带地线合隔离 开关；
母线电压和电流互感器故障等。
母线保护的配置
保护功能
母线差动保护： 比率制动差动保护
母联/分段保护 ① 死区保护 ② 充电保护 ③ 断路器失灵保护 ④ 过流保护 ⑤ 非全相保护 支路保护：
8、母线保护调试
一、装设母线保护基本原则（一）母线的短路故障母线是电力系统中的重要的一次设备，母线的作用是集中和分配电能。
母线上接有高压线路、变压器、高压电动机、分段和母线联络断路器等设备。
若母线发生故障，将使接于母线上的所有设备断路器动作，使其上的全部设备被迫停电，造成大面积停电，危及设备安全，甚至使电力系统稳定性遭到破坏，导致电力系统崩溃瓦解。
常见的母线故障有母线绝缘子和断路器套管的闪络或损坏、母线电压互感器、母线与断路器之间的电流互感器的故障、运行人员的误操作等。
母线所表现出的故障类型有各种类型的接地短路和相间短路。
（二）、母线故障的保护方式母线保护的方式有两种：一是利用供电元件的保护兼作母线保护；另一种是采用专用母线保护。
1.供电元件保护兼作母线保护（1）图1-1为一降压变电所，其低压侧采用单母线分段接线，正常运行时QF5断开，则母线K点的故障就可以由变压器T1的过电流保护使QF1及QF2跳闸切除故障。
变压器T1的过电流保护兼作母线保护。
图1-1 变压器过电流保护兼作低压母线故障保护图 1-2 发电机过电流保护兼作母线故障保护（2）图1-2为一单母线接线的发电厂，其母线K点故障可以由发电机过电流保护使QF1及QF2跳闸切除故障。
发电机过电流保护兼作母线保护。
（3）图1-3为双侧电源辐射性电网，在B母线上发生故障时，可以利用线路断路器QF1及QF4所对应的保护的第Ⅱ段将故障切除。
图1-3 双侧电源辐射性电网线路保护兼作母线故障保护2.专用母线保护当利用供电元件的保护装置兼作母线保护来切除母线故障时，故障切除的时间较长，而且当母线为单母线或双母线接线时，上述保护不能有选择性的切除故障母线。
因此应装设专用母线保护。
根据《继电保护和安全自动装置技术规程》的规定，在下列情况下应装设专用母线保护：（1）110kV及以上双母线或分段母线，为了保证有选择性地切除任一条母线故障。
（2）110kV单母线、重要发电厂35kV母线或110kV及以上的重要降压变电所的35kV母线，按照电力系统稳定性和保证母线电压等要求，需要快速切除母线上故障时。
8.母线保护
回路中，它的作用是区分两组母线的内部和外部短路故障。 只有在母线发生短路时，启动元件动作后整组母线保护才得 以启动
母联电流比相式母线差动保护
▪ 选择元件KD是一个电流相位比较继电器。它的一个线圈接入除母 联断路器之外其他连接元件的二次电流之和，另一个线圈则接在 母联断路器的电流互感器二次侧。它利用比较母联断路器中电流 与总差动电流的相位作为故障母线的选择元件。这是因为当第I组 母线上故障时，流过母联断路器的短路电流是由母线Ⅱ流向母线 I， 而当第Ⅱ组母线上故障时，流过母联断路器的短路电流则是由母 线I流向母线Ⅱ。
▪ 在这两种故障情况下，母联断路器电流相位变化了180°。而总差 动电流是反应母线故障的总电流，其相位是不变的。因此利用这 两个电流的相位比较，就可以选择出故障母线，并切除选择出的 故障母线上的全部开关。
▪ 基于这种原理，当母线上故障时，不管母线上的元件如何连接， 只要母联断路器中有电流流过，选择元件KD就能正确动作。因此 对母线上的元件就无需提出固定连接的要求。这是母联电流比相 式母线保护的主要优点，该保护用于连接元件切换较多的场合十 分有利。
▪ 而当母线上故障时，流入继电器的电流为：
IKA
n i 1
Isi
1 nTA
n
Ipi
i 1
1 nTA
Ik
• 即为故障点的全部短路电流，此电流足够使差动继电器 动作而驱动出口继电器，从而使所有连接元件的断路器
跳闸。
差动继电器的启动电流
▪ 应按如下条件考虑，并选择其中较大的一个：
• 躲开外部故障时所产生的最大不平衡电流：
元件固定连线的双母线电流差动保护
母线保护的原理及调试
母线保护的原理及调试
母线是电力系统中起到横向输送电能的作用，具有重要的传输能力。
母线保护的原理是防止母线出现故障时，导致电力系统无法正常工作，引起严重的事故。
母线保护主要是针对以下几个故障的保护：
1. 短路故障：母线两侧出现直接短路时，会造成电力系统短路跳闸，对系统造成较大的影响。
2.接地故障：母线发生接地故障时，会导致母线与地之间形成电阻，因此需要及时检测并断开故障，以免电力系统遭受灾难。
3.内部故障：母线内部由于介质劣化、电压过高等原因导致局部放电或者击穿时，需要把故障部位隔离，避免对电力系统造成危害。
母线保护通常采用电流继电器的方式进行，当监测到母线电流异常时，会发出警报，并通过保护电路切断系统电路，以防止故障扩散。
调试需要经过以下步骤：
1. 确定保护类型：选择合适的保护类型，如电流保护、差动保护、接地保护等，依据母线运行情况和故障类型采用相应的保护。
2. 设置灵敏度：根据母线电流的变化情况设置保护的灵敏度，能够及时检测到异常的电流变化。
3. 调整区域参数：当母线保护范围较大时，需要将保护范围分成若干个区域进行保护，需要调整不同区域的参数，确保保护的准确性。
4. 检查计时器：保护计时器的调整也非常重要，可以保证保护速度的准确性。
5. 并联进行：如果有多个母线保护连接在一起，需要进行并联调试，确保系统运行的稳定性。
6. 测试程序：最后，需要根据测试程序进行调试，检查保护是否准确、是否可以正常工作。
电力系统继电保护-8母线保护
电力系统继电保护-8母线保护概述电力系统中的母线是电能传输与分配的关键设备，它连接着发电机、变压器、负荷等各个局部。
在电力系统运行中，母线保护系统起着至关重要的作用，它能够及时检测和切除故障母线，确保电力系统的平安运行。
本文将介绍8母线保护的概念、原理、常见故障及保护方案等内容，以帮助读者深入了解和掌握电力系统中的8母线保护。
8母线保护的原理8母线保护是指对电力系统中8母线进行保护的一种继电保护方式。
其原理是通过对母线电流、电压、功率等参数进行监测和判断，当出现故障时及时切除故障母线，以防止故障扩大和对系统造成更大的影响。
具体来说，8母线保护包括了以下几个方面的内容： 1. 母线电流保护：对母线电流进行监测和判断，当电流超过设定值时，及时切除故障母线。
2. 母线电压保护：对母线电压进行监测和判断，当电压异常〔过高或过低〕时，及时切除故障母线。
3. 母线功率保护：对母线功率进行监测和判断，当功率异常〔过高或过低〕时，及时切除故障母线。
4. 母线频率保护：对母线频率进行监测和判断，当频率异常〔偏离正常运行范围〕时，及时切除故障母线。
5. 母线过温保护：对母线温度进行监测和判断，当温度异常〔过高〕时，及时切除故障母线。
常见的8母线保护方案在电力系统中，常见的8母线保护方案有以下几种： 1. 基于电流保护的方案：该方案通过对母线电流进行监测和判断，当电流超过设定值时，切除故障母线。
2. 基于电压保护的方案：该方案通过对母线电压进行监测和判断，当电压异常时，切除故障母线。
3. 基于功率保护的方案：该方案通过对母线功率进行监测和判断，当功率异常时，切除故障母线。
4. 基于频率保护的方案：该方案通过对母线频率进行监测和判断，当频率异常时，切除故障母线。
5. 基于温度保护的方案：该方案通过对母线温度进行监测和判断，当温度异常时，切除故障母线。
8母线保护的应用场景8母线保护主要应用于电力系统中的母线设备，如发电机、变压器、负荷母线等。
母线保护调试
母线保护调试母线保护原理及调试导读：注：ta变比折算只适用于差动保护，但在充电、过流等保护中，保护瞬时跳开i母所有连接元件，保护瞬时跳开ii母所有连接元件，7、母联充电保护试验，合“充电保护投入”压板，充电保护自动展宽300ms，2）、做充电保护试验，当充电保护动作后，注：a）充电保护的时间整定不能超过300ms，否则充电保护不会动作，c)、差动保护是否启动母联失灵由控制字整定，充电保护启动母联失灵保护不需要控制字，只要在充电延备注：ta变比换算只适用于于差动维护。
比如，母联变比为600/5，其他电路为1200/5，则在母联加5a电流，经差流换算后的电流就是2.5a。
但在电池、过流等维护中，母联电流受ta变比换算的影响，例如上情况，只要在母联上重新加入大于实际定值的电流即可，不须要提2倍的动作电流。
11）、补跳功能试验将母线上任一元件的刀闸边线断裂，在确保电压枪机对外开放的条件下，搞i母差动试验，维护瞬时奥梅利i母所有相连接元件，若此时差流仍然存有，经过母联失灵延时奥梅利并无刀闸边线的元件；在确保电压枪机对外开放的条件下，搞ii母差动试验，维护瞬时奥梅利ii母所有相连接元件，若此时差流仍然存有，经过母联失灵延时奥梅利并无刀闸边线的元件。
注：对于单母分段接线元件的划分：若最大单元数是偶数，采用最大单元数除以二，前一半单元默认在i母，后一半默认在ii母；若最大单元数是奇数，则采用最大单元数加一然后除以二，前一半单元默认在i母，后一半默认在ii母。
分段元件始终默认1#单元。
7、母联电池维护试验再分“电池维护资金投入”压板1）、自动充电：母联断路器断开（母联twj存在），其中一段母线正常运行及而另一段母线阿芒塔，当母联电流从无到有时判电池状态，电池维护自动沉降300ms。
若在整定延时内母联及电流越减半即为奥梅利母联断路器。
手动电池：给母联电池枪机一个上开进，在一条母线正常运转，另一条母线阿芒塔的条件下，若母联及电流从无到有时即判电池状态。
继电保护-第8章_母线保护
第八章 母线保护
8.1 母线故障和装设母线保护基本原则 8.2 母线差动保护基本原理 8.3 母线保护的特殊问题及其对策 8.4 断路器失灵保护简介
第八章 母线保护
8.1 母线故障和装设母线保护的基本原则
一、母线故障
母线是集中和分配电能的重要电气设备， 母线发生故障，将造成大面积用户停电，电 气设备遭到严重破坏，甚至使电力系统稳定 运行破坏，导致电力系统瓦解，后果是十分 严重的。
在110kV及以上电压等级的发电厂和变电所中， 当输电线路、变压器或母线发生短路，在保护装置动 作于切除故障时，可能伴随故障元件的断路器拒动， 也即发生了断路器的失灵故障。产生断路器失灵故障 的原因是多方面的，例如:断路器跳闸线圈断线；断 路器的操作机构失灵等。
断路器失灵故障的发生会导致故障切除时间的延 长、事故范围的扩大，其后果是造成电力系统大范围 停电，甚至发生电力系统的瓦解事故。
第八章 母线保护
A
C
1
4
k
2
3
B
5
Ｂ变电所母线
3） 对双侧电源网络（或环形网络）当变电所Ｂ母线故障 时可由保护１和４的Ⅱ段动作于以切除。
第八章 母线保护
（2）装设专用母线保护的原因：
A）利用供电元件的保护装置切 除母线故障的时间较长，威胁 到系统稳定运行、使发电厂厂 用电及重要负荷供电电压低于 允许值。（速动性）
✓ 35～66kV电力网中主要变电所的35～66kV双母线或 分段单母线，在母联或分段断路器上装设解列装置和 其它自动装置后，仍不满足电力系统安全运行的要求 时。
✓ 发电厂和主要变电所的3～10kV分段母线或并列运行 的双母线，须快速地切除一段或一组母线上故障时， 或者线路断路器不允许切除线路电抗器前的短路时。
8.母线保护
母线差动保护基本原理
母线的特点：
• 在母线上一般连接着较多的电气元件。
实现差动保护的基本原则：
• 在正常运行以及母线范围以外故障时，在母线上所有连 接元件中，流入的电流和流出的电流相等； • 当母线上发生故障时，所有与电源母线连接的元件都向 故障点供给短路电流或流出残留的负荷电流； • 正常运行以及外部故障时，至少有一个元件中的电流相 位和其余元件中的电流相位相反。而当母线故障时，除 电流等于零的元件以外，其它元件中的电流则是接近同 相位的。
具有比率制动特性的中阻抗母线差动保护
将比率制动的电流型差动保护应用于母线，动作判据可为 最大值制动： n Ii Kres Ii I set .0
i 1
n i 1
max
或动作判据为模值和制动：
I
i 1
n
i
I K res I i set .0
• 当母线外部短路而使故障支路的TA严重饱和时，该TA二次电流接 近于零。 • 为了弥补这一缺陷，可在差动回路中适当增加电阻，使得因第n条 故障支路TA严重饱和而使其流向继电器的二次电流为0，该TA的 二次回路仍流过电流，此电流从其他支路流入，起制动作用。 • 这种保护差动回路的电阻高于电流型差动差动保护而低于高阻抗母 线差动保护，故称之为中阻抗式母线差动保护
I r.set Krel I unb.max Krel 0.1I k .max / nTA
• 考虑TA二次回路断线问题影响，动作电流应大于任一 连接元件中最大的负荷电流：
I r.set Krel Il.max / nTA
灵敏系数校验
当保护范围内部故障时，应采用下式校验：
K sen I k .min I r .set nTA
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、装设母线保护基本原则（一）母线的短路故障母线是电力系统中的重要的一次设备，母线的作用是集中和分配电能。
母线上接有高压线路、变压器、高压电动机、分段和母线联络断路器等设备。
若母线发生故障，将使接于母线上的所有设备断路器动作，使其上的全部设备被迫停电，造成大面积停电，危及设备安全，甚至使电力系统稳定性遭到破坏，导致电力系统崩溃瓦解。
常见的母线故障有母线绝缘子和断路器套管的闪络或损坏、母线电压互感器、母线与断路器之间的电流互感器的故障、运行人员的误操作等。
母线所表现出的故障类型有各种类型的接地短路和相间短路。
（二）、母线故障的保护方式母线保护的方式有两种：一是利用供电元件的保护兼作母线保护；另一种是采用专用母线保护。
1.供电元件保护兼作母线保护（1）图1-1为一降压变电所，其低压侧采用单母线分段接线，正常运行时QF5断开，则母线K点的故障就可以由变压器T1的过电流保护使QF1及QF2跳闸切除故障。
变压器T1的过电流保护兼作母线保护。
图1-1 变压器过电流保护兼作低压母线故障保护图 1-2 发电机过电流保护兼作母线故障保护（2）图1-2为一单母线接线的发电厂，其母线K点故障可以由发电机过电流保护使QF1及QF2跳闸切除故障。
发电机过电流保护兼作母线保护。
（3）图1-3为双侧电源辐射性电网，在B母线上发生故障时，可以利用线路断路器QF1及QF4所对应的保护的第Ⅱ段将故障切除。
图1-3 双侧电源辐射性电网线路保护兼作母线故障保护2.专用母线保护当利用供电元件的保护装置兼作母线保护来切除母线故障时，故障切除的时间较长，而且当母线为单母线或双母线接线时，上述保护不能有选择性的切除故障母线。
因此应装设专用母线保护。
根据《继电保护和安全自动装置技术规程》的规定，在下列情况下应装设专用母线保护：（1）110kV及以上双母线或分段母线，为了保证有选择性地切除任一条母线故障。
（2）110kV单母线、重要发电厂35kV母线或110kV及以上的重要降压变电所的35kV母线，按照电力系统稳定性和保证母线电压等要求，需要快速切除母线上故障时。
为满足速动性和选择性的要求，母线保护都是按照差动原理构成。
即不管母线上有多少电气元件，都可以利用各元件电流之和（即公式）在正常运行或外部故障时为零，在内部故障时为短路点总电流。
对于重要的220～500kv的超高压变电站按照要求应当装设母线保护以保证系统稳定性，而对于500kv和重要的220kv变电站配置双重化的母线保护。
另对于母线故障要求有选择性切除故障及快速切除母线故障的变电站也可装设专用母线保护。
对于低压母线当在母线发生故障时如无专用母线保护则只能靠变压器后备保护及相邻的其它保护切除母线故障。
（三）、母线保护类型母线保护一般采用差动原理构成，包括完全电流母差保护、不完全电流母差保护及电流相位比较式母差保护。
大多数母差保护采用完全电流母差保护，在中低压母差保护当负荷支路很多时则可采用不完全电流母差保护，对于电流相位比较式母差保护则极少采用了。
母差保护按差动回路中的电阻大小分类可分为低阻抗型、中阻抗型和高阻抗型母线差动保护。
传统的母线差动保护及微机型母线保护大多是低阻抗型。
接于差流回路的电流继电器阻抗很小，在内部短路时，电流互感器(1A)的负担小，二次电压低，因而饱和度小，误差小。
需要解决区外故障不平衡电流问题、饱和问题及非周期分量问题。
高阻抗型母线差动保护由于易引起内部高压已不用。
中阻抗型母线差动保护的差电流回路电阻介于高阻抗型和低阻抗型之间，其差动回路总电阻约有200欧姆左右，因而也可大大减小外部短路时进入继电器的不平衡电流，并与制动回路相配合，可以保证保护动作的选择性。
对母线保护要求：a．母线保护应当能正确区分母线区内和区外故障，区内故障应快速动作。
b．母线保护应当有抗饱和措施以防止区外由于饱和而误动，且当由区外转到区内时应当能够正确动作。
c．母线保护应具有规定的灵敏度，且对构成环路的各类母线(如一个半断路器接线、双母线分段接线等)，保护不应因母线故障时流出母线的短路电流影响而拒动d．母线保护应当有很高的可靠性，对双母线的母线应通过复压闭锁。
e．微机性母线保护应当能自动适应运行方式的变化，包括双母线接线对故障母线的选择，刀闸切换时位置元件切换及母线充电合闸于有故障母线等情况。
f．母线保护可允许不同变比的TA一起使用。
g．当交流电流回路不正常或断线时应闭锁母线差动保护，并发出告警信号，对一个半断路器接线可以只发告警信号不闭锁母线差动保护。
二、母线保护配置2.1 220kv母线保护配置220kv母线保护功能一般包括母线差动保护，母联相关的保护（母联失灵保护、母联死区保护、母联过流保护、母联充电保护等），断路器失灵保护。
对重要的220kv母线应当实现双重化，配置两套母线保护。
2.2 500kv母线保护配置500kv母线往往采用3/2接线，相当于单母线接线，因此其母线保护相对简单，一般仅配置母线差动保护，断路器失灵保护往往置于断路器保护中。
3/2接线的母线其据动的危害性远大于误动，所以母线保护实现双重化甚至三重化。
三、母线差动保护3.1 整体构成母线差动保护一般由启动元件、差动元件、抗饱和元件等构成。
启动元件一般有和电流突变量启动元件、差电流启动、工频变化量突变量启动等。
3.2母线差动保护差动元件母线差动保护的主要元件是差动继电器，其基本原理是利用差动原理。
母线正常运行时：母线发生故障时：对采用完全电流母线差动保护来讲，将连接到母线上的所有支路的电流相量和的绝对值Icd作为动作判据。
理论上正常运行及区外故障时Icd等于0，内部故障时Icd增大差动继电器动作，实际构成时为防止区外故障时由于TA的各种误差及饱和等原因造成的不平衡电流增大使差动继电器误动采用各种带制动特性的差动继电器。
常见的母线差动元件有常规比率母差元件、工频变化量比率差动、复式比率差动等。
这些差动元件的差动电流均相同，制动电流选取有差异，因而在区外故障及区内故障时制动能力和动作灵敏度均有差异，但作用都是在区外故障时让动作电流随制动电流增大而增大使之能躲过区外短路产生的不平衡电流，而在区内故障时则希望差动继电器有足够的灵敏度。
对于母线分段等形式的母线保护，为了能有选择性的仅切除故障母线采用多个差动元件来满足要求，即设置一个大差动元件和每段母线的小差动元件。
大差动元件将所有母线的支路的电流（不包括分段或母联）加入差动继电器，即将所有母线作为一个整体来保护，其作用是区分是否在母线上发生故障，各段母线的小差动元件则仅将该段所有支路电流（包括与该段相联的分段及母联）接入，即仅将该段作为保护对象，用于区分是否在该段母线上发生故障，当在该段母线发生故障时，大差动和该段差动同时动作时仅将该段母线切除。
简而概之，“大差判故障，小差选母线“。
在差动回路中应注意TA极性的问题，一般各支路TA极性为母线侧；母联断路器可在I母侧（如RCS915）或Ⅱ母侧(BP-2B)。
如果TA极性不满足装置的规定则将可能导致母差保护误动或拒动，因此应重视。
3.2.1 常规比率差动元件常规比率差动元件的制动电流选为所有支路电流的绝对值相加，其动作判据如下：（1）（2）其中：为比率制动系数；为第j个连接元件的电流；为差动电流起动定值。
3.3.2 工频变化量差动元件该元件的差动电流和制动电流均用短路时的工频故障量构成，其余的动作构成同常规比率差动，由于采用了故障分量不反应负荷电流，所以在区内故障时动作灵敏度较高。
动作判据如下：（1）（2）其中为工频变化量比例制动系数；△Ij为第j个连接元件的工频变化量电流；△DIT 为差动电流起动浮动门坎；DIcdzd为差流起动的固定门坎,由Icdzd得出。
3.2.3 复式比率差动元件复式比率差动元件的特点在于其制动量引入了差动电流，即制动电流选为常规比率差动元件的制动电流与差动电流之差，这样在理论上区外故障有较强的制动，区内故障无制动，因此能更明确地区分区外故障和区内故障及提高区内故障时的灵敏度。
实际运用中，复式比率制动和常规差动保护特性可相互对应。
动作表达式为：其中Id为母线上各元件的矢量和，即差电流。
Ir为母线上各元件的标量和，即和电流。
Idset为差电流门坎定值；Kr为复式比率系数（制动系数）3.3 母线差动保护复压闭锁元件为了防止在正常情况下由于TA回路异常及其它原因造成的差动元件误启动，对于除3/2接线的其它母线差动保护均需复压元件闭锁，在复压闭锁元件开放时允许差动元件出口。
复压闭锁元件由低电压、零序过压、复压元件构成，其判据为：Uφ≤Ubs；3U0≥U0bs；U2≥U2bs其中Uφ为相电压，3U0为三倍零序电压、U2为负序相电压，Ubs 为相电压闭锁值，U0bs和U2bs分别为零序、负序电压闭锁值。
以上三个判据任一个动作时，电压闭锁元件开放。
低电压判据也可以采用线电压进行判断，如BP2B；RCS915采用相电压。
在整定时应保证在母线发生各种故障（包括高阻接地）时能有足够的灵敏度。
3.4 母线差动保护的抗饱和元件在母线近端发生区外故障时，有可能因为TA饱和而导致出现很大的不平衡电流（差流）而使母线差动保护误动。
比率制动的母差保护其制动系数K直接影响到其抗TA饱和能力，为提高抗饱和能力必须提高K值，而提高K值势必降低保护在区内故障时的灵敏度，尤其在重负荷下故障或经过渡电阻故障时矛盾更为突出。
因此为了防止区外故障TA严重饱和导致母差误动，需配置抗饱和元件来解决，当发现差动元件的差流是由于区外饱和引起的则闭锁差动元件，否则开发差动元件。
抗饱和元件的关键是如何正确识别TA饱和以及区外转到区内时能够快速开放差动保护。
大多数的抗饱和元件的方法是所谓的同步识别法，即根据TA在线性传变区时能正确输出一段时间，此时差动元件不会动作，在饱和后才会有差流使差动元件动作，因此饱和时差动动作慢，而电压元件动作快，二者动作不同步；区内故障时，则电压元件和差动元件几乎同时快速动作，二者同步。
常见的饱和识别元件有：a.谐波制动原理检测饱和：利用TA 饱和时差流波形畸变和每周波存在线性传变区等特点，根据差流中谐波分量的波形特征检测TA是否发生饱和。
b.自适应阻抗加权原理：利用工频变化量差动元件△BLCD，工频变化量阻抗元件△Z和工频变化量电压元件△U在区内外动作速度差异进行识别。
当发生母线区内故障时，△BLCD 和△Z 与△U 基本同时动作；而发生母线区外故障时，由于故障起始TA 尚未进入饱和，△BLCD 元件和△Z 元件的动作滞后于△U。
c.自适应全波暂态监视器：通过判别区内故障情况下截然不同于区外故障发生TA饱和情况下元件与元件的动作时序，以及利用了TA饱和时差电流波形畸变和每周波都存在线形传变区等特点，可以准确检测出饱和发生的时刻，具有极强的抗TA饱和能力。
