RCS915母线保护调试
RCS-915AB母线保护装置调试方法 (1)
I 定门坎，由 得出。 cdzd
二． 试验举例： (一) 大差动元件的比率制动系数高值测试（以“双母主接线方式，母联开关合位”为例） 1. 试验接线
RCS—915AB 保护装置与昂立测试仪（A460）的接线示意图如图 1—1：
图 1—1
(1) 根据示意图，将测试仪的两组电流分别接至保护装置的支路 1 和支路 2 的三相电流
( ) Ir
= ⎜⎛ ⎝
•
I1
+
•
I2
⎟⎞ ⎠
，故
I
d
=
K1∗ I1+ K 2 ∗ I 2
, Ir
=
K1∗ I1 + K 2 ∗ I 2
/ K ， K=1。
3) K1、K2 为支路 1 和支路 2 的补偿系数，K1=1，K2=1。
（2）“I1,2 定义”页面设置如下图所示：
4
® ONLLY
昂立电气
(5) 在 MNP-3 模拟盘上，短接（强制接通）元件 1 及元件 2 的Ⅰ母刀闸位置接点。
3. 测试仪的参数设置
打开测试仪，进入“差动保护”菜单下的“扩展三相差动”，并进行如下设置：
（1）“Id,r 定义”页面设置如下图所示：
其中： 1) “测试项目”为比例制动；
••
2)“Id,r 定义”中的计算公式的选择与保护装置一致，由于保护装置的 I d = I 1 + I 1）“动作接点”的设置与实际母差保护的动作接点接入测试仪的开入接点一致,为 A 接点； 2)为保证母差电压闭锁条件开放，把“辅助电压”的电压类别设为“交流”，三相电压的
设置值为 30V（<母差低电压闭锁定值 35V）。 4. 试验过程
6
® ONLLY
RCS-915AB母线保护检验规程
RCS-915AB母线保护检验规程某省规程RCS-915AB型微机母线保护装置检验规程（试行）河南省电力公司2022年10月前言RCS-915AB型继电保护装置为南京南瑞继保电气有限公司生产的适用于各种电压等级的数字式母线保护。
可应用于单母线、单母分段、双母线等母线接线方式。
其最大某省规程接线规模为21个间隔（包括母联）。
该装置设有母线差动保护、母线充电保护、母联过流保护、母联失灵（死区）保护、母联非全相保护以及断路器失灵保护等功能。
为了规范我省电网RCS-915AB型微机母线保护装置的现场检验，保证检验质量，特制定《RCS-915AB微机母线保护装置检验规程》。
本规程规定了RCS-915AB微机母线保护装置的检验项目、检验方法和检验要求。
本规程和通则是RCS-915AB微机母线保护装置的现场检验依据和标准，现场检验时必须严格执行。
本规程附录给出了检验报告的典型格式，各单位可以结合本单位相关管理体系要求对报告格式进行修改，但不得对检验项目进行删减。
本规程主要起草人：郭耀珠，石光，王文本规程审核人员：张太升、李钊、邹启群、叶东印、朱景富、智全忠本规程解释权归河南省电力公司本规程于起开始执行。
第一部分检验项目新安装检验、全部定期检验和部分定期检验的项目参见表1某省规程表1 新安装检验、全部检验和部分检验的项目某省规程注：新安装一年后的全部检验项目与新安装检验项目相同。
某省规程第二部分检验内容与步骤1 外观及接线检查1．1检查装置型号是否与设计相同，检查直流电源电压以及CT额定电流值是否与现场情况匹配，检查版本号是否与对侧相同。
1．2检查保护装置各部件固定良好，无松动现象，装置外形应端正，无明显损坏及变形。
1．3拔出所有插件，检查装置是否有明显的损伤，并检查插件上的元器件是否有松动、脱落或断裂现象。
1．4插件应插拔灵活，各插件和插座之间定位良好，插入深度合适。
1．5查保护装置的背板接线有无断线、短路和焊接不良等现象，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。
RCS-915母差保护部分检验作业指导书
编号：Q/×××变电站母线RCS-915AB保护（配RCS-918A复压闭锁）部分校验作业指导书（试行）作业负责人：作业日期年月日至年月日华北电网有限公司前言为进一步加强华北电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。
本作业指导书的附录A、附录B及附录C、分别为保护装臵的主要技术参数、试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。
本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。
本作业指导书起草人：赵维洲李洪书本作业指导书审核人：王澎本作业指导书自发布之日起执行。
第 1 页共27页1范围本指导书适用于京津唐电网110Kv～２２０kV双母线结构RCS-915AB型母线保护(配RCS-918A复压闭锁装臵)部分项目的检验。
本指导书是以装臵最大化配臵给出的元件数，现场作业应以一次设备实际运行的支路数进行检验。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2．1 DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）2．2 GB 7261-2001《继电器及继电保护装臵基本试验方法》2．3 GB 14285-93《继电保护和安全自动装臵技术规程》2．4 DL 478-2001《静态继电保护及安全自动装臵通用技术条件》2．5 JB/T 9568—2000 《电力系统继电器、保护及自动装臵通用技术条件》2．6 DL/T 5136—2001 《火力发电厂、变电所二次接线设计技术规程》2．7（87）水电电生字第108号《继电保护及电网安全自动装臵检验条例》2．8 DL/T 624—1997 《继电保护微机型试验装臵技术条件》2．9 DL/T 527—2002 《静态继电保护装臵逆变电源技术条件》2．10 DL/T 670—1999 《微机母线保护装臵通用技术条件》2．11 RCS-915AB微机母线保护装臵厂家使用说明书2．12 RCS-915AB微机母线保护装臵厂家技术说明书2．13 RCS-915AB微机母线保护装臵厂家调试大纲2．14 反措要求管理规定和文件(略)3修前准备3.1准备工作安排第 2 页共27页3.2人员要求3.3备品备件第 3 页共27页3.4工器具3.5材料第 4 页共27页3.6危险点分析3.7安全措施第 5 页共27页3.8人员分工第 6 页共27页4. RCS-915AB保护(配RCS-918A型复压闭锁)部分检验流程图工作负责人：第 7 页共27页5作业程序及作业标准(试验记录见附录B)5.2检验电源的使用5.3检修验内容和检验方法第 8 页共27页第 9 页共27页5.4竣工6验收记录7作业指导书执行情况评估附录A（资料性附录）附录B（资料性附录）母线RCS-915AB母线保护(配RCS-918A复压闭锁)部分检验试验报告B.1所需仪器仪表B．2保护屏后接线及插件外观检查B．3保护屏上压板检查B．4绝缘测试记录卡B．5通电初步检查B．6开入量检查B．6．1 RCS-915AB保护装臵开入量检查B．6．1．1隔离开关位臵接点检查(填正确或不正确)B．6．1．3保护压板投退检查(填正确或不正确)B．6．1．4 其它开关输入量检查(填正确或不正确)B．6．2 RCS-918A复压闭锁装臵开入量检查B．6．2．1 压板投退检查(填正确或不正确)B．6．2．2 其它开关输入量检查(填正确或不正确)B．7模数变换系统检验B．7．1 RCS-915AB保护装臵模数变换系统检验B．7．2 RCS-918A复压闭锁装臵模数变换系统检验B．8保护定值检验B．8．1 RCS-915AB保护整定值单核对B．9整组传动试验在直流额定电压下进行内部传动，交流电流、电压必需从端子排上通入试验，并按本保护展开图的要求，对保护直流回路上的各分支回路(包括直流保护回路、出口回路、信号回路及遥信回路)进行认真的传动，检查各直流回路接线的正确性(一次不允许传动断路器，则严禁带断路器传动，所有出口压板应全部退B．10 带负荷检验B．10．1各支路中性线电流的测试B．11状态检查B．12终结附录C（规范性附录）。
PCS-915AB母线保护检验调试报告
***kV****变电站
220kV母线保护检验调试报告
(RCS-915AB)
一.检验设备的基本信息
1.1保护装置基本信息
1.2保护软件版本及程序校验码核查
二．检验条件
三.RCS-915AB微机母线差动保护校验
3.1 保护外观及内部插件检查
3.2 绝缘检查
3.3保护时钟失电保护功能检验
3.4开关量输入回路检验
3.4.1开关量输入回路1
3.4.2开关量输入回路刀闸辅助接点
3.4.3开关量输入回路3—失灵启动接点
3.5模数变换系统检验
3.5.1 零漂及模拟量输入的幅值特性
零漂允许范围: -0.01I N<I<0.01I N ,-0.05V<U<0.05V
3.5.1.1保护板液晶屏显示值
3.5.1.2管理板液晶屏显示值
3.5.2 模拟量输入的相位特性
液晶屏显示相角以U A为基准值
3.6保护定值检验
3.6.1差动起动电流定值检验
3.6.2差动保护比率制动特性检验
3.6.3差动保护复合电压定值校验
3.6.4 支路TA断线、TA异常定值校验
3.6.5 母联TA断线、TA异常定值校验
3.6.6失灵保护复合电压定值校验
3.6.6失灵保护动作时间定值校验
3.6.7母联过流、充电保护定值校验
3.7出口回路检查
3.8信号输出接点检查
3.9整组试验
四.结合定检完成的其他工作及尚存在的缺陷:
五.本次检验结论：
工作负责人签名。
RCS915AB母线差动保护调试报告

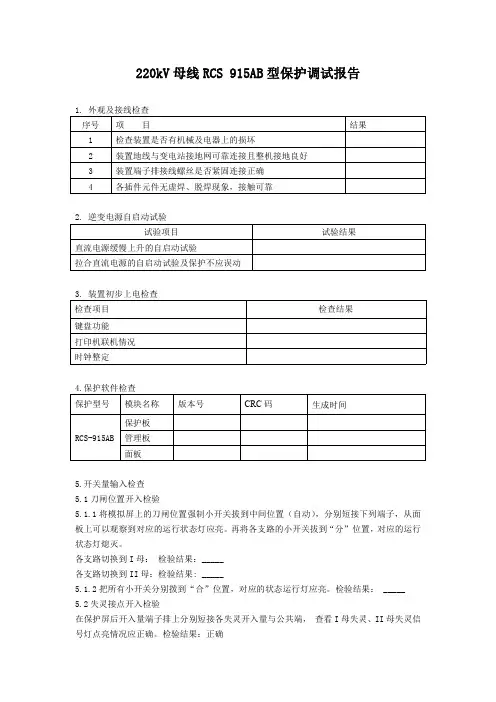

220kV母线RCS915AB型保护调试报告1.外观及接线检查序号项目结果1检查装置是否有机械及电器上的损坏2装置地线与变电站接地网可靠连接且整机接地良好3装置端子排接线螺丝是否紧固连接正确4各插件元件无虚焊、脱焊现象，接触可靠2.逆变电源自启动试验试验项目试验结果直流电源缓慢上升的自启动试验拉合直流电源的自启动试验及保护不应误动3.装置初步上电检查检查项目检查结果键盘功能打印机联机情况时钟整定4.保护软件检查保护型号模块名称版本号CRC码生成时间RCS-915AB 保护板管理板面板5.开关量输入检查5.1刀闸位置开入检验5.1.1将模拟屏上的刀闸位置强制小开关拔到中间位置（自动），分别短接下列端子，从面板上可以观察到对应的运行状态灯应亮。
再将各支路的小开关拔到“分”位置，对应的运行状态灯熄灭。
各支路切换到I母：检验结果：_____各支路切换到II母：检验结果:_____5.1.2把所有小开关分别拨到“合”位置，对应的状态运行灯应亮。
检验结果：_____5.2失灵接点开入检验在保护屏后开入量端子排上分别短接各失灵开入量与公共端，查看I母失灵、II母失灵信号灯点亮情况应正确。
检验结果：正确5.3保护功能投退检验分别投退各压板、功能切换手把由液晶屏幕查看开入量状态显：检验项目检验结果检验项目检验结果投母差互联状态单母运行充电保护投入断路器失灵失灵电压解除母联非全相I母PT投母联带路II母PT投检修状态——6.精度检查6.1电流精度检查间隔名称相别加入值保护板管理板1#主变Ａ0.1A0.5A1A0°0°0°Ｂ0.1A0.5A1A240°240°240°Ｃ0.1A0.5A1A120°120°120°闻喜Ａ0.1A0.5A1A0°0°0°Ｂ0.1A0.5A1A240°240°240°Ｃ0.1A0.5A1A120°120°120°2#主变Ａ0.1A0.5A1A0°0°0°Ｂ0.1A0.5A1A240°240°240°Ｃ0.1A0.5A1A120°120°120°绛县Ａ0.1A0.5A1A0°0°0°Ｂ0.1A0.5A1A240°240°240°Ｃ0.1A0.5A1A120°120°120°大差电流A0.1A0.5A1A B0.1A0.5A1A C0.1A0.5A1AI母差流A0.1A0.5A1A B0.1A0.5A1A C0.1A0.5A1AII母差流A0.1A0.5A1A B0.1A0.5A1A C0.1A0.5A1A6.2相电压精度检查名称相别加入值保护板管理板Ⅰ母A10V30V57.74V0°0°0°B10V30V57.74V240°240°240°C10V30V57.74V120°120°120°Ⅱ母A10V30V57.74V0°0°0°B10V30V57.74V240°240°240°C10V30V57.74V120°120°120°6.3线电压精度检查名称相别加入值保护板管理板Ⅰ母A10V50V100V B10V50V100V C10V50V100VⅡ母A10V50V100V B10V50V100V C10V50V100V7.定值检查名称相别启动电流电流断线报警高定值1.0A低定值0.5A定值0.5Ａ0.95倍 1.05倍0.95倍 1.05倍0.95倍 1.05倍Ⅰ母ＡＢＣⅡ母ＡＢＣ名称相别低电压负序电压零序电压定值30V 定值8V 定值10V 0.95倍1.05倍0.95倍1.05倍0.95倍1.05倍Ⅰ母ＡＢＣⅡ母ＡＢＣ8.比率制动特性（Ｋh ＝0.7K L =0.6启动值设为2.0A）母联开关位置Ｉ1Ｉ2Ｋ合位 5.0510.7240.83分位5 1.30.671.89.出口及逻辑回路检查9.１合上保护电源，投母差保护及出口跳闸压板，投母差保护控制字，依次向各相通入电流，模拟区内故障，各出口跳闸接点均由开到闭。
[整理]RCS-915AB母差保护校验.
![[整理]RCS-915AB母差保护校验.](https://img.taocdn.com/s3/m/47e49fb9c1c708a1284a44f4.png)
RCS-915AB保护装置校验1危险点分析2安全措施--------------------------3母线保护全部校验流程图4.作业程序和作业标准(试验记录见附录A) 4.1开工4.2检修电源的使用4.3检修内容及结果-------------5.验收记录-------------附录A（资料性附录）RCS-915AB母线保护全部检验试验报告1 检验报告填写说明本检验报告适用于RCS-915AB母线保护。
检验人员根据具体工程的保护功能配置，选择相应调试项目。
检验人员对检验报告中所列的保护检验项目，在其对应表格内划“/“表示删除。
试验说明：a)注意：动作信号灯是否同设计要求一致；b)注意：保护动作出口继电器是否同设计要求一致；c)用“X”表示不动作/不正确，用“√”表示动作/正确。
2 装置外观及接线检查3 绝缘电阻及介质强度检测-------------3.1 绝缘电阻检查3.2 介质强度检查4 逆变电源的检验检验逆变电源的自启动性能5 通电初步检查5.1 保护单元通电检查-------------5.2 管理单元通电检查5.3 液晶板检验6 定值整定-------------7 开入量回路检查7.1 隔离开关接点检查--------------------------7.3 其他开入及压板检查-------------7.4 隔离开关位置强投检验7.5 切换把手检查8 功耗测量直流功耗测量9 模数变换系统检验9.1 采样通道的零漂试验-------------9.2 电流幅值试验9.3 电流相位试验-------------9.4 电压幅值试验9.5 电压相位试验10 保护定值检验10.1 母差启动定值-------------10.2 比率制动特性检验比率制动系数：10.3 复合电压闭锁定值校验10.3.1 低电压定值校验10.3.2 负序电压定值校验-------------10.3.3 零序电压定值校验10.4 充电保护定值校验10.4.1 母联充电保护10.4.2 分段充电保护10.4.2.1 分段I充电保护10.4.2.2 分段II充电保护-------------10.510.5.1 母联失灵保护动作定值及动作时间校验I母任意一回故障电流；I210.5.2 母联死区保护动作定值及动作时间校验I1：I母任意一回故障电流；I2：母联电流10.5.2.1 母联在分位-------------10.5.2.2 母联在合位10.5.3 母联非全相保护动作定值及动作时间校验10.6 母联、分段过流定值校验10.6.1 母联过流电流定值10.6.2 母联过流零序电流定值-------------10.6.3 分段I过流电流定值10.6.4 分段I过流零序定值10.6.5 分段II过流电流定值-------------10.6.6 分段II过流零序定值10.7 失灵保护检验10.7.1-------------10.7.210.8 TA断线校验10.9 TV断线校验-------------11 输出触点和信号检查11.1 输出接点检查-------------11.2 信号检查11.3 录波信号-------------12 整组试验12.1 整组动作时间测量12.2 外部逻辑回路检查13 断路器传动试验14 定值与开关量状态检查-------------16-------------。
RCSRCS-915微机母差保护现场投运试验规程
RCS-915微机母差保护现场投运试验规程1. 保护装置整定值（含控制字的设置）与软件版本校核1.1 检查各保护的程序版本号及校验码并做好记录。
1.2 核对保护装置整定值与整定通知单应一致。
1.3 针对主TA不同变比，各单元调整系数应按下述原则整定。
以多数相同的TA变比N为基准进行折算，将基准TA变比调整系数设定为1，其它各单元的调整系数则为该单元TA变比除以基准变比N的商值（各主TA变比关系可不要求整数倍），调整系数的计算只与一次额定电流有关，与二次额定电流无关。
举例说明见下表。
表一：单元 L1 L2 L3 L4主TA变比 1200/5 600/5 600/1 600/5调整系数 2 1 1 1最大的调整系数不宜超过2，否则会影响差流的计算精度。
1.4 核对TA二次额定电流（1A或5A）与定值通知单应一致。
若二次额定电流有1A和5A混用，应仔细检查各单元的TA二次额定电流与保护装置内中间变流器的参数一致。
2. 装置电流回路极性及中间变流器检查将所有单元切换到I段母线上，从两个单元的同相电流输入端子上通入穿越的1A电流（两单元流过的电流幅值相等，相位相差180º）检查装置的差电流。
举例说明如下：2.1 选取表一中L2单元的电流极性作为基准，对L4单元的电流极性进行检查。
试验电流从L2单元的A相端子上输入，从L4单元的A相端子上输出。
当试验电流为1A时，查看母差保护装置的A相差电流，其值应不大于0.1A。
同样试验应在B、C相进行。
2.2 选取表一中L2单元的电流极性作为基准，对L3单元的电流极性进行检查。
试验电流从L2单元的A相端子上输入，从L3单元的A相端子上输出。
由于两单元的调整系数一样而TA二次额定电流不一样，其差流显示值应如下表（In=5A）。
同样试验应在B、C相进行。
单元通入电流量电流显示值差流显示值L2 1A 1A 4±0.1AL3 1A 5A2.3 选取表一中L2单元的电流极性作为基准，对L1单元的电流极性进行检查。
RCS-915系列母差保护装置出口插件的修改说明和更换方法
附件RCS-915系列母差保护装置 出口插件的修改说明和更换方法1 出口继电器驱动回路修改说明RCS-915母线保护出口跳闸回路由三部分构成：启动继电器的常开接点、DSP 密封继电器和出口驱动三极管MC1413，如图1所示。
保护动作信号输出出口继电器驱动电路图1 母联断路器跳闸出口回路电路图图中 QDJ 为启动继电器常开接点，TJML 为母联跳闸继电器。
在系统故障时，保护装置独立起动元件启动驱动启动继电器，启动继电器的常开接点QDJ 闭合，若故障发生在保护动作范围内，保护动作后CPU 输出动作信号驱动芯片MC1413输出低电平，从而驱动出口继电器（图中TJML ）的励磁线圈使继电器动作。
上述任一环节损坏均会导致开关拒动。
保护动作信号输出+24V图2 跳闸出口冗余设计的原理图为防止由于驱动回路异常导致的拒动，对驱动回路进行冗余设计，设计方案如图2所示。
针对每个跳母联及分段的驱动回路在硬件上增加一个跳闸驱动回路和一个出口继电器，如图中虚线框中所示，然后将TJML-1的两付接点和TJML-2的两付接点分别并联后代替原来图1中的TJML的两付接点，如图3所示。
TJML-1-1 TJML-2-1TJML-1-2TJML-2-2图3 母联跳闸出口接点冗余设计后的出口回路既对出口驱动回路进行了冗余，又对继电器进行了冗余，并且冗余设计后的装置外部端子与反措之前完全相同，所以二次回路不用做任何修改。
同时，两个驱动回路仍由原来的同一个动作信号输出控制，因此保护软件不用升级。
2需要更换的出口插件及装置型号需要更换跳闸出口插件的装置型号、该插件在装置中的插件号和对应的标示如下：RCS-915系列母差保护装置出口继电器插件的修改情况具体如下：1)#5出口插件更改目的：双重化母联跳闸继电器（TJML）及其驱动电路，双重化启动继电器（QDJ）及其驱动电路。
修改内容：增加出口继电器及其驱动电路。
更改后，跳母联输出接点由两个驱动电路独立的继电器的输出接点并联组成；启动继电器用于跳闸回路中的接点由两个驱动电路独立的继电器接点并联。
RCS915典型保护调试指导书
按键‘↑’，‘↓’用来滚动选择要修改的定值，按键 ‘←’，‘→’用来将光 标移到要修改的那一位，‘+’和‘-’用来修改数据， 按键‘ESC’为不修改返回， 按‘ENT’键液晶显示屏提示输入确认密码，按次序键入‘+←↑-’,完成定值整定 后返回。
注：若整定出错，液晶会显示出错位置，且显示三秒后自动跳转到第一个出错 的位置，以便于现场人员纠正错误。另外ቤተ መጻሕፍቲ ባይዱ切换到无效定值区或系统参数定值整定 后，母差保护定值和失灵保护定值必须重新整定，否则装置认为该区定值无效。
时，对应的电流回路应处在开路状态；在测电压回路零漂时，对应电压回路处在短 路状态；
合格判据：要求测得零漂值均在 0.01IN(或 0.05V)以内。检验零漂时，要求在 一段时间(5min)内零漂值稳定在规定范围内。 6.2 模拟量幅值线性度检验
测试方法：在电流测试时可以用继电保护综合测试仪的常规方式加入对称正序 三相电流，电流分别为 0.1IN 、0.5IN、 IN 、3IN、5IN 进行测试，要求保护装置的 采样显示值与外部表计测量值的误差应小于 5%。在交流电压测试时可以用继电保 护综合测试仪的常规方式加入对称正序三相电压，交流电压分别为 1、15、30、50、 65V。 合格判据：进入“保护状态”菜单中“保护板状态”的“交流量采样”子菜单，在液 晶显示屏上显示的采样值应与外部表计(监视表计精度应在 0.5 级以上)测量值的误差 应不大于±5%。，同样校验管理板的交流量采样精度，其误差应小于±5％。 试验方法及试验接线：（以母联为例）
四 打印机与保护装置的联机试验
进行本项试验之前，打印机应进行通电自检。将打印机与微机保护装置的通信 电缆连接好。 将打印机的打印纸装上，并合上打印机电源。在装置使用参数中查看打印机设置为 召唤打印。在主接线图或保护动作报告或自检报告状态下，按‘ESC’键进入菜单。 在菜单中选中“打印报告”，即可对选中的报告、录波波形和整定值进行打印。
RCS-915AB微机母线保护装置技术说明书、使用说明书、调试大纲
图3.4母差保护的工作框图（以I母为例）
当用于中性点不接地系统时，将“投中性点不接地系统”控制字投入，此时电压闭锁元件为Ul≤Ubs；U2≥U2bs（其中Ul为线电压，U2为负序相电压，Ubs为线电压闭锁值，U2bs为负序电压闭锁定值）。
RCS—915AB型微机母线保护装置设有母线差动保护、母联充电保护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护以及断路器失灵保护等功能。
1.3
允许TA变比不同，TA调整系数可以整定
高灵敏比率差动保护
新型的自适应阻抗加权抗TA饱和判据
完善的事件报文处理
友好的全中文人机界面
灵活的后台通讯方式，配有RS-485和光纤通讯接口(可选)
2.
机箱尺寸：487mm（宽）×285mm（高）×530.4mm（深）。
嵌入式安装。
2.
两个RS-485通讯接口，一个光纤通讯接口（可选）。
通讯规约：电力行业标准DL/T667-1999(idt IEC60870-5-103)
3
3.1
装置核心部分采用Mortorola公司的32位单片微处理器MC68332，主要完成保护的出口逻辑及后台功能，保护运算采用AD公司的高速数字信号处理（DSP）芯片，使保护装置的数据处理能力大大增强。装置采样率为每周波24点，在故障全过程对所有保护算法进行并行实时计算，使得装置具有很高的固有可靠性及安全性。具体硬件模块图见图3.1。
Id > Icdzd
其中：Id为大差动相电流；Icdzd为差动电流起动定值。
母线差动保护电压工频变化量元件或差流元件a）常规比率差动元件
动作判据为：
（1）
RCS-915A母线保护(220kV)试验报告
电压回路采样值
70(V)
60(V)
30(V)
加入值 通道名称 母联 IA 母联 IB 母联 IC 1 线路 IA 1 线路 IB 1 线路 IC 2 线路 IA 2 线路 IB 2 线路 IC 3 线路 IA 3 线路 IB 3 线路 IC 4 线路 IA 4 线路 IB 4 线路 IC
电流回路采样值
0.95 定值
1.05 倍定值
1.2 倍定值 时间
跳闸灯、软 报文显示
A 相接地
不动
动作
正确
B 相接地
不动
动作
正确
C 相接地
不动
动作
正确
（8）母联过流保护定值校验
试验条件：投母联过流保护压板和控制字。
类别
相 整定值/ 别 时间
0.95 定值
A
不动
母联相过流 B
不动
C
不动
母联零序过流
不动
1.05 倍定 值 动作 动作 动作 动作
间隔名称
1 线路 I 母 1 线路 II 母 2 线路 I 母 2 线路 II 母
自动
屏内检查
手动
屏内校验时检查 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确
带二次回路检查
XX 母线 7-4
九、逻辑检查及定值校验
（1）母线差动保护电流高值检验
逻辑试验条件：1、区外故障：短接元件 1 的 I 母刀闸及元件 2 的Ⅱ母刀闸位置接点，将
A
不动
动作
正确
相电流 B
不动
动作
正确
C
不动
动作
正确
负序电流
不动
动作
正确
RCS915母差保护运行规程
RCS915母差保护运⾏规程RCS-915系列母线保护装置现场运⾏规程、操作细则编写指导原则1保护装置原理概述1.1保护型号及应⽤范围注：1)RCS—915B型⽆母联⾮全相保护。
2)RCS—915CD/CT型号：a双母单分段接线中母联和分段处理逻辑相同；b RCS—915CD/CT保护，可以通过整定⼑闸位置拓扑控制字灵活地对系统进⾏配置，不但可以适应某条分段母线上连接元件个数多于9个的情况，甚⾄还可以定义出在两分段母线上进⾏切换操作的⽀路。
3)双母双分段主接线⽅式，由两套RCS—915AS装置完成双母双分段母线的保护。
1.2保护原理1.2.1起动元件包括电压⼯频变化量元件和差流元件，电压⼯频变化量元件或差流元件起动后展宽500ms。
1.2.2母线分相⽐例差动保护1)采⽤反应⼯频变化量的⾃适应阻抗加权式母线差动保护原理，辅以带波形检测的稳态⽐率差动，具有⾼速度、⾼灵敏度、⾼抗TA饱和能⼒的特点。
2)母线⼤差⽐率差动⽤于判别母线区内和区外故障，⼩差⽐率差动⽤于故障母线的选择。
母线⼤差是指除母联开关和分段开关外所有⽀路电流所构成的差动回路。
某段母线的⼩差是指该段母线上所连接的所有⽀路（包括母联和分段开关）电流所构成的差动回路。
3)引⼊连接元件的⼑闸辅助触点⾃动判别母线运⾏⽅式，实现差动回路和出⼝回路的数字化切换。
4)采⽤低电压、零序电压、负序电压的“或”逻辑构成复合电压闭锁元件，闭锁母差保护出⼝。
1.2.3母联充电保护（不采⽤）当母联断路器跳位继电器由“1”变为“0”或母联TWJ=1且由⽆电流变为有电流（>0.04I N），或两母线变为均有电压状态，则开放充电保护300ms，若在此期间母联电流⼤于充电保护整定电流，则将母联开关切除。
1.2.4母联过流保护（仅在母联不配置专⽤保护时采⽤）母联过流保护在任⼀相母联电流⼤于过流整定值，或母联零序电流⼤于零序过流整定值时，经整定延时跳母联开关，母联过流保护不经复合电压元件闭锁。
RCS-915母线保护(05.6.24)
*
I母小差电流
* * * * *
II母小差电流
* * *
大差电流
*
旁母
*
«
«
*
*
«
«
*
*
I母
II母
RCS-915C/D双母单分段主接线差流计算示意图（D型可满足有母联兼旁路 运行方式主接线系统的要求）
*
*
*
I母小差电流
* * * * *
II母小差电流
* * *
*
III母小差电流
* *
*
大差电流
* *
电流互感器饱和问题的研究
问题的实质： TA铁芯的非线性 研究的方法： 由专业互感器生产厂用与一次电流互感器相同的材 料制作了截面积小的易饱和电流互感器，通过大量的 试验对电流互感器的饱和特性进行定量的研究。
影响电流互感器正确传变的因素
1．二次负载 2．一次电流的大小 3．一次电流非周期分量的大小 4．一次电流非周期分量的衰减时间常数 5．电流互感器铁芯剩磁的大小
II母
II母
配臵稳态比率差动保护的必要性
由于反应工频变化量的保护不能保护同名相区外转区内 的特殊故障，本装臵中仍保留反应稳态量的比率差动保护， 为防止TA饱和时误动，提出利用波形特征检测TA饱和的判据。
自适应加权式差动保护
• 国内外首创的以工频变化量为基础的自适应加权式母差保护原理（国 家发明专利ZL 991145186） 构成元件： 1．工频变化量差流过流继电器 2．工频变化量比率差动继电器 3．系统阻抗继电器 4．电压开放元件
¨
Ï ¶ ß Ï ¨ ª ¯ ¾
+
» ¨ Î ª Ã ¯ Ö ¾ ¨ ª ¯ ¾
RCS-915AB型母线保护装置检修技术标准
QB 宝珠寺水力发电厂企业标准Q/BZS 11513507-2011宝珠寺水电站RCS-915AB母线保护装置检修技术标准2011-11-01 发布2011-11-01 实施宝珠寺水力发电厂发布目录前言 (II)1 范围 (1)2 引用标准 (1)3 周期及项目 (1)4 检修工艺及质量要求 (2)5 检修总结及技术文件整理 (6)附录 A （资料性附录）主要技术参数 (7)附录 B （规范性附录）技术监督及反措要求 (8)附录 C （规范性附录）检修试验报吿范例（此表作为附件检修技术报告） (9)前言本标准由电修工程公司提出本标准由电修工程公司起草、修订本标准主要起草人：康永刚本标准委托由标准化委员会委托电修工程公司负责解释RCS-915AB母线保护装置检修标准1范围本标准规定了RCS-915AB母线保护装置的巡检、检修周期、检修项目、质量及技术监督要求。
本标准适用于宝珠寺水力发电厂RCS-915AB母线保护装置检修和维护。
2引用标准GB/T14285-2006《继电保护及安全自动装置技术规程》GB/T 7261-2008《继电保护和安全自动装置基本试验方法》GB/T14598.3-2006《量度继电器和保护装置绝缘配合要求和试验》DL/T587-2007《继电保护及安全自动装置运行管理规程》DL/T995-2006《继电保护和电网安全自动装置检验规程》南京南瑞《RCS-915AB型母线保护装置技术、使用说明书》《宝珠寺电厂生产技术管理标准》3周期及项目3.1 巡视3.1.1 巡视周期——工作时间内，运行的母线保护的正常巡视应每周三次；——新投产设备及高、低温季节，高湿度季节，气候异常时，高峰负荷期间，设备异常时，应适当缩短周期，加强巡视。
3.1.2 巡视检查项目——保护装置电源指示灯和装置“运行”灯应点亮；母线上元件刀闸位置显示应与实际母线元件运行方式一致。
液晶面板显示正常，无异常信号指示，无异常声音；——液晶显示屏上显示的时间正确，装置采样电压、电流、相位测量、差流结果应正确，保护投入压板方式与实际投入方式应一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言
3、RCS—915E
适用于一个半断路器主接线方式，母线上允许所接的线路 与元件数最多为9个。
试验结果：在保证母差电压闭锁条件开放的情况下，通入大于 差流起动高定值的电流，母线差动保护应动作跳 II 母线。
试验结果：母线差动保护应动作切除两母线上所有的连接元件。
母线差动保护差动起动高值
区外 故障
区内 故障
差动起 动高值
差动起 动低值
比率制 动高值
比率制 动低值
母线差动保护起动高值
差动起动电流高值 IHcd 门坎值校验 测试方法： 任选母线上一个保护单元通入一相电流，A 相电流从 0.85 整定值起，缓慢增加到差动出口动作时读取动作电 流值。依此类推，可对 B、C 相电流进行校核。
母线差动保护区外故障（状态序列）
第一步 设置状态一（故障前状态）
“状态参数”中设置幅值均 为 57.74V 的三相对称电压， 三相电流均为零，频率为 50HZ。
母线差动保护区外故障（状态序列）
“触发条件”中设置最长状态输出时间为 20S， 有足够时间使装置回复到正常态。
母线差动保护区外故障（状态序列）
大差比率制动系数
2个点：
（Id1，Ir1）、（Id2，Ir2） II母小差比率制动系数 2个点：（Id21,Ir21)、（Id22,Ir22) KII=（Id21-Id22)/(Ir21-Ir22) K=(Id1-Id2)/(Ir1-Ir2)
母线差动保护
母线差动保护
母线差动保护
区外故障
区内 故障
短接元件 1 的 I 母刀闸位置及元件 2 的 II 母刀闸位置接点。 1、将元件 1TA、母联 TA 和元件 2TA 同极性串联，模拟 I 母线内部 故障。试验接线：（以 A 相为例）
元件1 I母 II母 母联
元件2
母线差动保护区内故障
装置接线
母线差动保护区内故障
试验结果：在保证母差电压闭锁条件开放的情况下，通入大于差流起动高定值的 电流，母线差动保护应动作跳 I 母线。
母线差动保护比率制动低值
比率制动系数低值 KL 校验、母联在分位（TWJ=1） 实战篇：
支路1 支路2
母联
支路3
母线差动保护工作原理图
Part
2
母联充电保护
◎定义 ◎动作条件 ◎闭锁母差保护
母联充电保护
1、通过外部接点闭锁本装置母差保护，将“投外部闭锁母 差保护”控制字置 1。 2、装置检测到“闭锁母差保护”开入后，闭锁母差保护。 3、该开入若保持 1s不返回，装置报“闭锁母差开入异常”， 同时解除对母差保护的闭锁。
第二步 设置状态二（故障状态）
““状态参数”中设置 UA 幅值 20V（满足复合电压元 件动作），UB、UC 幅值均 为 57.74V 的电压；IA 幅值 设置为 8A（大于差动动作电 流高值），IB、IC 相幅 值均设为零；频率为 50HZ。
母线差动保护区外故障（状态序列）
““触发条件”中设置最长状态输出时间为 200MS。
挑战Βιβλιοθήκη 母联死区保护
母联死区保护
为防止母联在跳位时 发生死区故障将母线 全切除，当两母线都 有电压且母联在跳位 时母联电流不计入小 差。母联 TWJ 为三 相常开接点（母联开 关处跳闸位置时接点 闭合）串联。
3、若母联电流大于充电保护整定电流，则将母联开关切除。
4、母联充电保护不经复合电压闭锁。
母联充电保护
母联充电保护的逻辑框图
母联充电保护
1、投入母联充电保护压板及投母联充电保护控制字。 2、故障前 I 母电压正常，短接母联 TWJ 在断开 TWJ 后立即向 母联TA 通入 1.05倍“母联充电保护电流定值”时，母联充电 保护应可靠动作跳母联。 3、故障前 I 母电压正常，短接母联 TWJ 在断开 TWJ 后立即向 母联 TA 通入 0.95倍“母联充电保护电流定值”时，母联充 电保护应不动作。
比率制动系数高值 KH 校验（TWJ=0） 实战篇：
支路1 母联
支路2
母线差动保护比率制动低值
区外 故障
区内 故障
差动起 动高值
差动起 动低值
比率制 动高值
比率制 动低值
母线差动保护比率制动低值
比率制动系数低值 KL 校验、母联在分位（TWJ=1） 测试方法： 1、按上述实验方法只要让大差比率系数低值动作而小差 比率系数高值不动作经过250MS 延时后备动作。 2、由 I1-I2=7.1A, I1+I2=7.7/0.5=14.2A；得出拐点 的 I1=10.65A, I2=3.55A，可取 I1=5A，I2=15A 这个 店进行试验。 试验步骤：参考制动系数高值试验，注意在满足差动方程 后仍要保持故障持续时间大于 250MS。差动保护动作时 间大于 250MS。 说明：制动系数高低值只针对大差而言，小差固定都是高 值。一般大差制动系数高值为0.7，低值为0.6。
挑战
母联
充电
保护
Part
3
母联失灵保护
◎定义 ◎作用
母联失灵保护
母联 失灵
第一阶段
定义
当保护向母联发跳令后，经整定延时母联电 流仍然大于母联失灵电流定值时，母联失灵 保护经两母线电压闭锁后切除两母线上所有 连接元件。
母联失灵保护
1、母线保护起动母联失灵保护。 2、母联充电保护起动母联失灵保护。 3、当投入“投母联过流起动母联失 灵”控制字时，母联过流保护也 可以起动母联失灵保护。 4、如果希望通过外部保护启动本装 置的母联失灵保护，应将系统参 数中的“投外部起动母联失灵” 控制字置 1。
挑战
母联
失灵
保护
Part
4
母联死区保护
◎定义 ◎母联合位死区 ◎母联分位死区
母联死区保护
母联 死区
第一阶段
定义
若母联开关和母联 TA 之间发生故障，断路器 侧母线跳开后故障仍然存在，正好处于 TA 侧 母线小差的死区，为提高保护动作速度，专 设了母联死区保护。
母联死区保护
在保证母差电压闭锁条件开放的 情况下，通入大于差流起动高定 值的电流，II母差动保护动作跳 开II 母线，此时，母联电流仍然 存在，经死区保护动作时间TSQ ， 死区保护动作跳 I母线。
2、若起始状态差动电流仅达到低值但未达到高值，则差 流起动元件根本不能动作。
母线差动保护比率制动高值
区外 故障
区内 故障
差动起 动高值
差动起 动低值
比率制 动高值
比率制 动低值
比率制动系数高低值只针对大差而言，小差固定都是高值。
一般大差比率制动系数高值为0.7，低值为0.6。
母线差动保护比率制动高值
母线差动保护差动起动低值
区外 故障
区内 故障
差动起 动高值
差动起 动低值
比率制 动高值
比率制 动低值
母线差动保护起动低值
差动起动电流低值 ILcd 门坎值校验 测试方法：
1、调试时可用实验仪产生的一个电流序列（将该电流仅 加载在某一支路上），先使得差流大于高定值，在差动保 护动作后再使得差流小于高值大于低值，此时差动元件不 应返回（具体表现为保护跳闸接点继续导通）。
母 线 保 护 功 能
1 2 3 4
CONTENTS
母线差动保护 母联充电保护
母联失灵保护
母联死区保护
母 线 保 护 功 能
5 6 7 8
CONTENTS
母联过流保护 母联非全相保护 断路器失灵保护 其它
Part
1
母线差动保护
◎大差 ◎小差 ◎用途
母线差动保护 大差
I母和II母上的所有支路的电流相量和。
母联 失灵
第一阶段
母联 失灵
第二阶段
定义
启动 条件
母联失灵保护
母联 失灵
第一阶段
母联 失灵
第二阶段
母联 失灵
第三阶段
定义
启动 条件
作用
母联失灵保护经两母 线电压闭锁后切除两 母线上所有连接元件。
母联失灵保护
母联失灵保护的逻辑框图
母联失灵保护
1、投入母联过流保护压板及投母联过流保护控制字。 2、向母联 TA 通入大于母联过流保护定值的电流，模拟母线区内 故障，保护向母联发跳令后，向母联 TA 继续通入大于母联失 灵电流定值的电流，并保证两母差电压闭锁条件均开放，经 母联失灵保护整定延时母联失灵保护动作切除两母线上所有 的连接元件。
关键词：1、II母母差动作。 2、 母联电流仍然存在。 3、母线电压闭锁开放。
母联 死区
第一阶段
母联 死区
第二阶段
定义
母联 合位
母联死区保护
短接元件 1 的 I 母刀闸位置及元件 2 的 II 母刀闸位置接点，将母联跳闸接点接至母联跳位 开入。 1、第一步 设置状态一（故障前状态） “状态参数”中设置幅值均为 57.74V 的三相对称电压，三相电流均为零，频率为50HZ。 “触发条件”中设置最长状态输出时间为 20S，有足够时间使装置回复到正常态。
母线差动保护比率制动高值
现场试验举例：
首先，通过装置定值 KH=0.66 ， ICD=7.1A ，求最小 制动电流即拐点Izdmin=7.1/0.66=10.76A。 求方程组 I1-I2=7.1A, I1+I2=10.76A；得出拐点的 I1=1.8A, I2=8.9A。
母线差动保护比率制动高值
差动起 动高值
差动起 动低值
比率制 动高值
比率制 动低值
