LM317稳压器介绍、引脚图、参数、工作原理及应用电路图

LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图一、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图---LM317 介绍LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸（约15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM317 能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317 的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

1、特性：可调整输出电压低到1.2V保证1.5A 输出电流典型线性调整率0.01% 典型负载调整率0.1% 80dB 纹波抑制比输出短路保护过流、过热保护调整管安全工作区保护标准三端晶体管封装。

2、电压范围：LM317 1.25V 至37V 连续可调。

二、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 外形引脚图三、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 参数1、绝对最大额定值2、LM317 电气参数四、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 工作原理LM317 的输入最同电压为30 多伏，输出电压1.5----32V.。

电流1.5A.。

不过在用的时候要注意功耗问题。

.注意散热问题。

LM317 有三个引脚。

一个输入一个输出一个电压调节。

输入引脚输入正电压，输出引脚接负载，电压调节引脚一个引脚接电阻（200 左右）在输出引脚，另一个接可调电阻（几K）接于地。

6V-12V稳压电源

在业余条件下进行电子制作，拥有一个可调节输出电压的稳压电源是非常有用的，市面上所售的成品可调稳压电源价格一般都在百元以上，外表看上去是挺好看的，但对于业余电子爱好者来说，实用是最主要的。

本章介绍的这款可调稳压电源，输出电压范围为3到12V，最大输电流为1A，这些参数对于业余制作中的调试用电源基本能满足要求。

1、电路工作原理直流可调稳压电源原理图见下图,其中图1为系统框图,图2为原理图，主要由整流电路和稳压电路两部分组成，稳压电路接在整流电路和负载之间，采用了三端可调稳压集成电路LM337作为主芯片,使得该稳压电源的电路非常简单。

图1交流市电经变压后,输出电压约为14V左右,经整流和滤波后加在三端稳压集成电路的输入端,调节控制端的电阻器，在输出端即可得不同的电压输出。

LED作为电源指示灯用，通过调节LM337控制端的电压值，可使输出端输出不同的电压值，从而实现可调稳压输出。

在输出端该稳压电源还接有极性转换输出开关，通过选择，可使输出端得到正负相反的电压极性。

2、安装与调试先将所有元件按要求焊接在印制板上，注意焊接顺序及焊接的时间，防止损坏元件，只要焊接无误一般都能正常工作。

特别是三端稳压集成电路LM337的焊接，不能将方向焊反，同时由于该产品的外壳为塑料材料制成，在焊接变压器电源端引线时必须掌握技巧，先将插头铜片用刀刮开净，然后用松香等助焊剂将刮好的铜片上锡，操作过程时间要短，否则极易使塑料熔化，待上好锡的铜片冷却后，再进行变压器引线的焊接，下图是安装的元件布置图和我们安装调试好后的实物图：然后将变压器及电路板装于塑料盒中，将电源指示发光二极管从外壳的孔中穿出并固定好（由于是塑料外壳，制作过程中可能会因操作者焊变压器引线时间过长而变型，造成安装孔位稍有偏移，组装时须引起注意！）这样，一个直流可调稳压电源就完成了，有了这个电源，在以后的电子制作中就会有许多方便。

3、元器件清单。

串联稳压电路

稳压电路稳压电源是电子电路设计中必不可少的一部分，它的主要作用是为后期的工作提供一个稳定平时的直流电。

稳压电源发展到今天已经出现多种多样的形式。

随着现代的电气设备对电压要求的提高，因此也就更加需要一个比较可靠的电源来供给电力。

在这样的情况下，稳压电源电路也得到了很大的改进和发展。

并且出现了多种形式的电源形态。

这种带有数字显示的电源。

可以根据人们的不同需要输出不同的电压电流。

往往功率高达几百瓦。

稳压电源电路板这种电源采用固定输出的方式，往往可以提供很大的功率，和多种不同电源等级的输出。

他镂空的设计为电路板的散热提供了更加良好的条件。

因为它的高可靠性，和低廉的成本，被广泛应用在，对电压，对电流，要求比较高的场合。

要想对稳压电源彻底的了解，我们必须从最简单的电路开始一步一步分析，就能够知道稳压电源的，基本工作原理。

下面我们来谈一谈稳压电路的基本构成和原理。

下面我们就来讲一讲最简单的三极管单管稳压电路的原理和结构。

我们通常所用的三极管有硅管和锗管两种，硅管的应用范围会更广泛一些。

l一、简易串联稳压电源1、原理分析图1图1是简易串联稳压电源，T1是调整管，D1是基准电压源，R1是限流电阻，R2是负载由于T1基极电压被D1固定在UD1，T1发射结电压(UT1)BE在T1正常工作时基本是一个固定值(一般硅管为0.7V，锗管为0.3V)，所以输出电压UO=UD1-(UT1)BE。

当输出电压远大于T1发射结电压时，可以忽略(UT1)BE，则UO≈UD1。

下面我们分析一下串联稳压电源的稳压工作原理：假设由于某种原因引起输出电压UO降低，即T1的发射极电压(UT1)E降低，由于UD1保持不变，从而造成T1发射结电压(UT1)BE上升，引起T1基极电流(IT1)B上升，从而造成T1发射极电流(IT1)E被放大β倍上升，由晶体管的负载特性可知，这时T1导通更加充分管压降(UT1)CE将迅速减小，输入电压UI更多的加到负载上，UO得到快速回升。

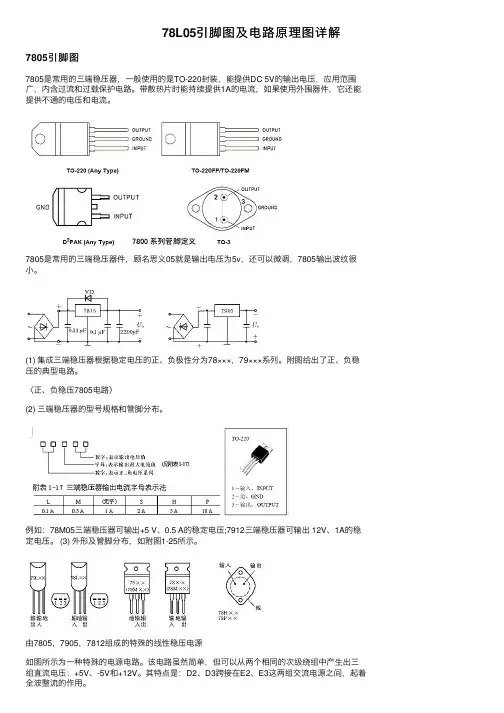

78L05引脚图及电路原理图详解

78L05引脚图及电路原理图详解7805引脚图7805是常⽤的三端稳压器，⼀般使⽤的是TO-220封装，能提供DC 5V的输出电压，应⽤范围⼴，内含过流和过载保护电路。

带散热⽚时能持续提供1A的电流，如果使⽤外围器件，它还能提供不通的电压和电流。

7805是常⽤的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很⼩。

(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。

附图给出了正、负稳压的典型电路。

〈正、负稳压7805电路〉(2) 三端稳压器的型号规格和管脚分布。

例如：78M05三端稳压器可输出+5 V、0.5 A的稳定电压;7912三端稳压器可输出 12V、1A的稳定电压。

(3) 外形及管脚分布，如附图1-25所⽰。

由7805，7905，7812组成的特殊的线性稳压电源如图所⽰为⼀种特殊的电源电路。

该电路虽然简单，但可以从两个相同的次级绕组中产⽣出三组直流电压：+5V、-5V和+12V。

其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作⽤。

7805可调稳压电源电路图7800系列三端稳压集成电路⼴泛⽤于各种电⼦电器电路中⽤作电源稳压，它的输出电压是固定的，但如果对外围电路稍作改动就可以是⼀个不错的连续可调稳压电源，⽤作实验检修之⽤完全可⾏。

制作之前需了解：7800系列三端稳压器按输出电流区分有三种系列，分别是78L00系列最⼤输出电流0.1A；78M00系列最⼤输出电流0.5A；7800系列最⼤输出电流1.5A。

三端稳压器输⼊输出压差要⼤于2V。

7805－7818的最⾼输⼊电压不能超过35V，7820－7824最⾼输⼊电压不能超过40V。

7805制作的5V－12V连续可调稳压电源这⾥选⽤7805制作了⼀个5V～12V连续可调的直流稳压电源实例。

图中R1、R2的取值决定了输出电压的可调范围，按照图⽰取值可在5～12V稳压范围内实现输出电压连续可调。

正负两路输出的直流稳压电源设计

网络教育学院《电源技术》课程设计题目：正负两路输出的直流稳压电源设计学习中心：层次：专业：年级：年春/秋季学号：学生：辅导教师：完成日期：年月日本课程设计项目总则：使用三端集成稳压器设计一个+15V与-5V两路输出的直流稳压电源，要求这两路输出共地。

撰写要求：（1）画出所设计的直流稳压电源的系统框图；分析各组成部分的功能。

（2）各个功能模块的设计，计算元件参数并给出参数选择的依据，并按工程实际确定元件参数的标称值。

具体参数要求：变压器的额定电压、额定电流、额定容量、电压比；整流器件型号；电阻的阻值和功率；电容的容值和耐压以及类型；稳压IC型号等。

（3）技术参数和设计要求：额定输出功率：5W输入：交流220V输出电压：+15V与-5V（共地）（4）对所设计电源指标进行评价并做总结（需要说明的问题）。

（5）正文字数4000字符左右。

目录摘要 (3)第1章直流稳压电源的原理 (5)1.1直流稳压电源工作原理 (5)第2章直流稳压电源的各部分功能分析及设计 (6)2.1电源变压器 (6)2.2桥式整流电路 (6)2.3滤波电路 (7)2.4稳压电路 (7)2.5稳压电源性能指标 (8)2.6设计步骤 (9)2.6.1电源变压器： (9)2.6.2整流电路中二极管的参数计算： (10)2.6.3滤波电容参数计算 (10)2.6.4总体设计思路 (10)设计总结与心得体会 (13)致谢 (14)附录A： (15)参考文献 (16)正负两路输出的直流稳压电源设计摘要：随着社会的进步，电源已成为生产、生活中不可或缺的组成部分。

在工农业生产中主要采用交流电，而在电子线路和自动化控制中还需要稳定的直流电。

为了得到直流电除了直流发电机外多采用直流稳压电源，目前广泛采用各种半导体直流电源。

由于集成稳压器体积小，外接线路简单、使用方便、工作可靠和通用性等优点，因此现在基本取代由分立元件构成的稳压电路，在各种电子设备中应用十分普遍。

直流稳压电源及电压指示电路

目录1. 概述 (1)2. 方案论证 (1)3. 电路工作原理及说明 (3)2.1直流稳压电源电路 (3)2.1.1 电源变压器 (3)2.1.2 整流电路 (4)2.1.3 滤波电路 (5)2.1.4 集成稳压器 (6)2.1.5过流保护 (7)4.电路性能指标的测试 (8)4.1 稳压电源的输出及指示电路 (8)5. 结论 (9)6. 性价比 (10)7课设体会及合理化建议 (10)附录Ⅰ元器件清单 (11)附录Ⅱ整体电路原理图 (12)参考文献 (13)直流稳压电源及电压指示电路摘要：电源电路作为任何电子设备中不可缺少的部分，其设计越来越受到人们的重视。

电子设备一般都需要直流电源供电。

这些直流电除了少数直接利用干电池和直流发电机外，大多数是采用把交流电（市电）转变为直流电的直流稳压电源。

本文设计了直流稳压电源的两种方案，可通过LED来指示输出电压的高低，并确定其大体范围。

方案一对市电整流、滤波后，利用集成运算放大器及滑动变阻器来调节电压的输出范围。

方案二与方案一原理基本相同，但具有扩大输出电流的功能。

两种方案分别进行了软件仿真和硬件测试，所得结果均符合技术指标的要求。

关键词：稳压电源；发光二极管；电压指示1. 概述电源作为各种电子电路及电子设备工作的能量来源，在一个系统中占有重要地位。

电源的质量在一定程度上也决定了一台设备的可靠性及各项技术指标。

在各种电子线路的应用中，出于应用上的考虑常常不直接采用直流电源，而是将电网上的交流电通过一系列装置转换为直流电源输出。

这种转换电路并不复杂，一般由变压器、整流电路、滤波电路、稳压电路等几部分构成，因此直流稳压电源电路在许多领域有着广泛的应用。

现在各种稳压电器已经广泛使用，其性能稳定，外围所需元件不多，调试方便。

本文要求设计一个可以指示输出电压的直流稳压电源，输出电压在0～5V范围内连续可调；要求用LED指示输出电压的范围，小于2V时只有一个LED点亮，大于等于2V时两个LED同时点亮；并且输出电压的纹波电压（峰峰值）不能超过10mV。

PCB课程实验——⑷12V直流稳压电源

实验四：12V直流稳压电源的PCB设计
请按要求设计一个12V直流稳压电源的原理图及PCB图，要求：①画出直流稳压电源的电路原理图；②原理图要自动标识元器件，进行电气规则检查，生成网络表、元件采购报表；③生成相应的PCB文件并进行元器件的布局以及铜箔连线的自动布线，地线和电源线的宽度为30mil（最宽50mil，最小20mil），对所有的焊盘补泪滴，最后进行DRC检查。

12V直流稳压电源的原理图如图1所示。

图1 12V直流稳压电源的原理图
实验报告要包含题目、实验目的、实验仪器、实验内容、实验要求、实验结果和小结这几部分内容，具体如下：
实验四：直流稳压电源的PCB设计
1) 实验目的：
①使学生熟练掌握从原理图的绘制，到PCB制作中各环节的应用设计技巧；
②通过综合的设计练习，培养学生综合运用所学知识解决实际问题的能力。

2)实验仪器设备：计算机
3) 实验内容：
①设计一个直流稳压电源电路，并绘制该电路的原理图；
②规划电路板，制作相应的PCB文件。

4) 实验要求：
①画出直流稳压电源的电路原理图；
②原理图要自动标识元器件，进行电气规则检查，生成网络表、元件采购报表；
③生成相应的PCB文件并进行元器件的布局以及铜箔连线的自动布线，地线和电源线的宽度为30mil（最宽50mil，最小20mil），对所有的焊盘补泪滴，最后进行DRC检查。

④完成实验报告，内容包括：实验题目、实验目的、实验仪器设备、实验内容、实验要求、直流稳压电源的电路原理图、生成的
网络表、元件采购报表、相应的PCB文件和DRC检查截图、实验的总结和结论。

5)实验结果
实验结果如附件中图1到图。

所示。

6)小结。

12v开关稳压电源电路图

12V、0.5A单片开关稳压电源的电路如图1所示。

其输出功率为6W。

当输入交流电压在110～260V范围内变化时，电压调整率Sv≤1％。

当负载电流大幅度变化时，负载调整率SI=5％～7％。

为简化电路，这里采用了基本反馈方式。

接通电源后，220V交流电首先经过桥式整流和C1滤波，得到约+300V的直流高压，再通过高频变压器的初级线圈N1，给WSl57提供所需的工作电压。

从次级线圈N2上输出的脉宽调制功率信号，经VD7、C4、L和C5进行高频整流滤波，获得+12V、0.5A的稳压输出。

反馈线圈N3上的电压则通过VD6、R2、C3整流滤波后，将控制电流加至控制端C上。

由VD5、R1，和C2构成的吸收回路，能有效抑制漏极上的反向峰值电压。

该电路的稳压原理分析如下：当由于某种原因致使Uo↓时，反馈线圈电压及控制端电流也随之降低，而芯片内部产生的误差电压Ur↑时，PWM比较器输出的脉冲占空比D↑，经过MOSFET和降压式输出电路使得Uo↑，最终能维持输出电压不变。

反之亦然。

数控步进直流稳压电源电路图

J1图6 数控步进直流稳压电源电路图数控步进直流稳压电源一、按所附原理图（图6）完成部分电路设计，制作一台数控步进直流稳压电源。

1．分析电路工作原理，完成“电路设计区”的电路设计。

2．利用Protel99SE软件绘制全电路图，并按要求设计PCB。

3．利用组委会提供的机箱完成简单的结构设计，包括变压器、电路板、按键、LED的安装及机内走线的规划。

4．完成电路组装及调试。

5．完成整机的安装与调试，使其达到规定的技术指标。

6．编写设计文件、生产工艺文件、产品说明书。

二、功能与技术指标1．功能⑴通过“＋”、“－”键步进调整输出电压，可调范围为0～+12V，步进幅度为0.5V。

⑵输出电压和电流值通过4位LED显示，显示精度分别为0.1V和0.01A。

通过“F1”键实现电压/电流显示切换，开机默认显示电压，按“F1”转换为显示电流，再按“F1”转换为显示电压。

4位LED末位显示单位，电流显示“A”，电压显示“U”。

⑶过流保护与报警功能。

2．技术指标⑴交流输入电压范围：220V±10％⑵输出电压范围：0～+12V⑶输出电流范围：0～1A⑷输出纹波电压：<10mV（输出电压为10V，输出电流为500mA时测得）⑸过流保护动作电流：1.1 A四、说明1.关于电路元件及部分电路的说明⑴U6、R20、R21、LED2、D12、LS构成过流指示及声音报警电路，蜂鸣器LS为5V供电，过流时发出连续鸣音。

⑵R18、R19、RP3、D11、C23、C24构成D/A转换器基准电压源电路，根据电路设计情况可取消。

2.关于电路的说明⑴限定使用使用AT89S52、ATmega16、PIC16F877三种微控制器。

⑵电路设计区的电路可以使用U5中未用的运放。

⑶F2键作为备用键，可在扩展软件功能时使用。

⑷可以利用微控制器自带的A/D转换器替代AD0809。

编写合适的MCU程序发给我的另加五倍积分！！！其他回答共1条电路图的定义:用导线将电源、开关(电键)、用电器、电流表、电压表等连接起来组成电路,再按照统一的符号将它们表示出来,这样绘制出的就叫做电路图。

(完整版)电源电路图详解

电源电路图详解！用电路元件符号表示电路连接的图，叫电路图。

电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。

电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料，超全超详细，只能帮你到这了！一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。

VD1、VD2选用6A02。

RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF 独石电容，C4选用470µF／35V电解电容。

R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。

V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。

2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。

直流稳压电源的装配与调试

图3-36 焊点形状
任务直流稳压电源的装配与调试
（二）
焊接要求
（1）焊接时无漏焊、虚焊，漏焊会使电路断路，虚焊会使电路中无电流或开始有电流，经过振动后电路出现断路。
（2）焊点表面要饱满、光滑、清洁、不拉尖，焊点要整齐，焊剂、焊料要适当。
（3）焊接前检查每个元器件插放是否正确、整齐，二极管、电解电容极性是否正确，电阻读数的方向是否一致，全部合格后方可进行元器件的焊接。焊接完的元器件，要求排列整齐、高度一致，如图3-37所示。
任务直流稳压电源的装配与调试
图3-37 焊接元器件的正确排列
（4）焊接中如发现错焊，必须将焊件拆下来重焊。在调试与维修过程中，元器件需要更换，也必须拆焊，如果拆焊方法不当将造成印制导线断裂或焊盘脱落。
任务直流稳压电源的装配与调试
五、焊接安装的步骤及要求
(1)边插装边焊接，依次正确插装焊接好的元器件(须注意二极管和电解电容器的正、负极，以及晶体管的电极)。
电工与电子技术
直流稳压电源的装配与调试
任务直流稳压电源的装配与调试
和组员选择器件，对直流稳压电源进行装配与调试。
任务直流稳压电源的装配与调试
一、直流稳压电源印制电路板图
该直流电源输出3 V、 6 V直流稳压电压，可以为小型电器提供稳压直流电源。直流稳压电源印制电路板图如图3-34所示。
插装顺序如下： ①插装电阻R1～R11。 ②插装二极管VD1～VD6。 ③插装电解电容器C1、C2、C3。 ④插装发光二极管LED1～LED4。 ⑤插装晶体管VT1、VT2、VT3。 ⑥插装晶体管VT4、VT5。
任务直流稳压电源的装配与调试
(2)安装变压器，再用电烙铁焊接好变压器。 (3)检查焊接电路中的元器件是否有假焊、漏焊，以及元器件的极性是否正确。 (4)通电试验，观察电路通电情况。 (5)整机调试(调试过程记录在表中)。 ①测在路直流电阻。 ②通电调试。提示：本项目选用的稳压电源和充电器焊接、安装在同一块电路板上，外壳待充电器安装完毕后再装配。

5V,12V直流稳压电源的设计

1。

晶体管串联型直流稳压电源1.1电路组成（1)电路图1-1晶体管稳压电路（2)框图图1—2框图1。

2工作原理图1-3稳压过程（1）电路各部分作用通过变压器的降压作用的到一个交流的低电压，然后通过桥式整流电路将交流的信号转换为单向脉动电压，在通过滤波电路来的到稳定的直流，其中通过晶体管来进行稳压。

最后有一个过载保护电路。

最后有一个分压电路输出电压。

（2）稳压原理我们结合图1—1来分析,当由于外界原因导致电压升高时，输出电压升高，此时由于电阻R7的分压作用，导致V B3升高，继而使得V C3减小，又因为V C3的等于V B2，使得V CE1增大，由于电路整体是一个串联型电路，所以使得Vo减小。

同理，当输出电压减小时,导致V B3减小,进而使得V C3增大，接着使得V CE1减小，继而使得V O增大。

从而达到了稳压效果。

1.3主要技术指标（1）输入电压：AC: ～220V（2）输出直流稳压：DC:3V、4。

5V、6V三档。

（3）输出直流电流：额定值150mA，最大值 300mA.(4）具有过载,短路保护，故障消除后自动恢复。

2. 直流稳压电源2。

1直流稳压电源的组成图2—1直流稳压电源组成2.1.1整流电路组成及原理整流电路的任务：交流电压转变为单向脉动的电压(图2—2）。

技术指标：衡量整流工作性能的参数输出电压平均值V O（AV）：反映整流电路将交流电压转换为直流电压的能力。

脉动系数S：反映整流输出电压中交流成分的大小，用来衡量整流电路输出平滑程度.S= V Or / V O（AV)图2-2整流波形常用单相整流电路分类：1、半波整流（图2—3)图2-3半波整流(1）工作原理：u2 〉0 时：二极管导通,忽略二极管正向压降，u o=u2u2<0时：二极管截止, u o=0注：分析时，把二极管当作理想元件,即正向导通电阻为零，反向电阻穷无穷大.(2）输出电压平均值（Uo），输出电流平均值（Io ）(图2—4）图2—4波形图（3）二极管上的平均电流及承受的最高反向电压（图2-5）图2—5承受最高电压二极管上的平均电流：I D= I O承受的最高反向电压:Umax=2U22.全波整流（图2-6）图2—6全波整流（1)工作原理变压器副边中心抽头，感应出两个相等的电压U2当U2正半周时: D1导通,D2截止。

可调稳压电源电路图大全(八款可调稳压电源电路设计原理图详解)

可调稳压电源电路图设计（一）简易可调稳压电源采用三端可调稳压集成电路LM317，使电压可调范围在1.5～25V，最大负载电流1.5A。

其电路如图所示。

电路工作原理：220V交流电经变压器T降压后，得到24V交流电；再经VD1～VD4组成的全桥整流、C1滤波，得到33V左右的直流电压。

该电压经集成电路LM317后获得稳压输出。

调节电位器RP，即可连续调节输出电压。

图中C2用以消除寄生振荡，C3的作用是抑制波纹，C4用以改善稳压电源的暂态响应。

VD5、VD6在当输出端电容漏电或调整端短路时起保护作用。

LED为稳压电源的工作指示灯，电阻R1是限流电阻。

输出端安装微型电压表PV，可以直观地指示输出电压值。

元器件的选择与制作：元器件无特殊要求，按图所示选用即可。

制作要点：①C2应尽量靠近LM317的输出端，以免自激，造成输出电压不稳定；②R2应靠近LM317的输出端和调整端，以避免大电流输出状态下，输出端至R2间的引线电压降造成基准电压变化；③稳压块LM317的调整端切勿悬空，接调整电位器RP时尤其要注意，以免滑动臂接触不良造成LM317调整端悬空；④不要任意加大C4的容量；⑤集成块LM317应加散热片，以确保其长时间稳定工作。

可调稳压电源电路图设计（二）大电流可调稳压电源电路此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。

VD1、VD2选用6A02。

LM317可调稳压电源电路图

这里介绍的可调稳压电源可以实现从1.25V~30V连续可调，输出电流可到4A左右。

采用最常见的可调稳压集成电路LM317组成电路的核心，关于LM317的详细指标参数可参阅用LM317制作简易电源电路。

下面简单介绍一下该电路的特点。

本电路中，由T2、D5、VW1、R5、R6、C10及继电器K构成自适应切换动作电路。

当输出电路低于14V 时，VW1因击穿电压不够而截止，无电流通过，T2截止，K不吸合，其触点K在常态位置，电路输入电流14V交流电。

反之当输出电压高于14V时，VW1击穿导通，T2亦导通，继电器K吸合，28V交流电接入电路。

这样可以保证输入电压与输出电压差不会大于15V，此时，LM317输出电流典型值为2.2A。

图中采用了两块LM317供电，整个电路输出电流可在4A以上。

由于两块LM317参数不可能一样，电路中在LM317输出端串接了小阻值电阻R3、R4，用以均分电流。

输出电压调整由RP1、RP2完成。

附加晶体管T1的目的在于避免电位器RP1滑动端接触不良，使W317调整公共端对地开路，造成输出电压突然变化，损坏电源及负载。

双色发光二极管作为保险丝熔断指示器（红光）兼电源只是器（橙色光）。

当电源正常时，两只发光二极管均加有正向电压，红、绿发光二极管均发光，形成橙色光。

当保险丝FU2断开时，仅红色发光管加有正向电压，故此时只发红光。

为保证稳压准确，设计电路板时主电流回路应足够宽，并焊上1mm以上的铜导线或涂锡，以减少纹波电压。

C6、C8尽量靠近LM317的输入、输出端，并优先采用无感电容。

C5如无合适容量，可用几只电容并联。

R3、R4可用锰丝自制。

调试时，调整RP1、RP2应使继电器在电源输出14V左右时吸合，否则可调换稳压二极管再试。

电流、电压可调直流稳压电源电路图及原理

这一款可调稳压电源最大输出电压约为20V，最大输出电流可达2A，设有200mA、300mA、600mA三个限流档位和一个直通档位，具有输出指示和过流限制指示，使用方便，能满足一般检修的需要。

该电源由三端可调稳压集成电路LM317为核心构成，电路如图1所示（点此下载原理图）。

由于LM317最大输出电流为1.5A，且当输入与输出端压差过大时功耗，故采用Q1大功率三极管来扩展输出电流。

RP为线绕电位器，可精确调整输出电压的大小，Q2是为避免RP触点接触不良时，导致输出电压高于设定电压而设置，一般情况下Q2截止，一旦RP触点开路，则Q2通过RP提供的偏置电压而导通，使调整端电压下降，从而使输出电压变低。

R1、R2、R3、Q3及K2组成电流范围检测电路，当负载电流在电阻R1或R2或R3上产生的压降达到0.3V时，Q3导通，使Q4触发导通，JK吸合，输出被切断，LED2熄灭，LED1变亮，指示此时为过流限制状态。

按动K1即可恢复正常输出状态，可控硅G极的C6起抗干挠作用，可减少可控硅的误触发。

LED2除作工作状态指示外，还是该电源空载时的负载，使输出电压在有负载与空载时相差不大。

电路中的电压表可用万用表代替。

该电源的元件型号及数值已在图中标出，组装后无须调试即可使用。

需注意的是Q1应选大功率三极管并加装散热片。

整流桥D1应大于3A。

LED1和LED2用不同颜色的发光二极管。

R1、R2、R3的阻值可根据自己需要确定，转换开关K2应接触良好，否则会影响使用。

直流稳压电源电路设计

题目直流稳压电源电路设计一、设计任务与要求1．用桥式整流电容滤波集成稳压块电路设计固定的正负直流电源（±12V ）； 2．输出可调直流电压，范围1.5∽15V ；3．输出电流I O m ≥1500mA ；（要有电流扩展功能） 4. 稳压系数Sr ≤0.05；具有过流保护功能。

二、方案设计与论证稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如下图1所示，其整流与稳压过程的电压输出波形如图2所示。

图1 稳压电源的组成框图图2 整流与稳压过程波形图电网供电电压交流220V(有效值)50Hz ，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。

降压后的交流电压，通过整电网电压U1电源变压器U2整流电路U3滤波电路Ui稳压电路Uo负载RL流电路变成单向直流电，但其幅度变化大（即脉动大）。

脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。

滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL 。

方案一、单相半波整流电路半波单相整流电路简单，电路及其电压输出波形分别如图3、图4所示，使用元件少，它只对交流电的一半波形整流，其输出波形只利用了交流电的一半波形则整流效率不高，且输出波形脉动大，其值为22/2 1.5722/U S U ππ==≈；直流成分小；o U =22U π≈0.452U ，变压器利用率低。

图3 单相半波整流电路图4 单相半波整流电路电压输出波形方案二、单相全波整流电路使用的整流器件是半波电路的两倍，整流电压脉动较小，是半波的一半，无滤波电路时的输出电压o U =0.92U ，变压器的利用率比半波电路的高，整流器件所承受的反向电压要求较高。

方案三、单相桥式整流电路单相桥式整流电路使用的整流器件较多，但其实现了全波整流电路，它将u2的负半周也利用起来，所以在变压器副边电压有效值相同的情况下，输出电压的平均值是半波整流电路的两倍，且如果负载也相同的情况下，输出电流的平均值也是半波整流电路的两倍，且其与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求一样，还具有输出电压高、变压器利用率高、脉动小等优点。

正负15伏直流稳压电源

1 总体方案1.1 稳压电源的设计方案1）根据稳压电源的输出电压Uo 、最大输出电流Iomax ，确定稳压器的型号及电路形式。

2）根据稳压器的输入电压I U ，确定电源变压器副边电压的有效值2U ；根据稳压电源的最大输出电流I0max ，确定流过电源变压器副边的电流2I 和电源变压器副边的功率2P ；根据2P ，查出变压器的效率，从而确定电源变压器原边的功率1P 。

然后根据所确定的参数，选择电源变压器。

3）确定整流二极管的正向平均电流D I 、整流二极管的最大反向电压RM U 和滤波电容的电容值和耐压值。

根据所确定的参数，选择整流二极管和滤波电容1.2 原理框图稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个部分组成。

如图1所示。

+ + + + + u1 电源 u2 整流 u3 滤波 u1 稳压 U o -- 变压器 _ - 电路 _ - 电路 _ - 电路 _-（a ）稳压电源的组成框图（b ）整流与稳压过程图1稳压电源的组成框图及整流与稳压过程2 设计原理分析2.1 电源变压器2.1.1 电源变压器图电路设计图2.1.1变压器电路图2.1.2变压器波形图电源变压器的作用是将来自电网的220V 交流电压u1变换为整流电路所需要的交流电压u2。

电源变压器的效率为：12P P =η其中：P2 是变压器副边功率，P1 是变压器原边功率。

因此，当算出了副边功率P2后，就可以根据上表算出原边功率P1。

2.1.2 电源变压器参数计算集成稳压器的输入电压虽然受到最大输入电压的限制，但为了使稳压器工作在最佳状态及获得理想的稳压指标，该输入电压也有最小值的要求。

输入电压UI 的确定，应考虑如下因素：稳压器输出电压Uo ；稳压器输入和输出之间的最小压差(Ui －Uo)min ；稳压器输入电压的纹波电压URIP ，取Uo 、(Ui －Uo)min 之和的15%；电网电压的波动引起的输入电压的变化I U ∆，取UO 、(UI －UO)min 、URIP 之和的15%。

电源模块PCB设计

电源模块PCB设计电源电路是一个电子产品的重要组成部分，电源电路设计的好坏，直接牵连产品性能的好坏。

我们电子产品的电源电路主要有线性电源和高频开关电源。

从理论上讲，线性电源是用户需要多少电流，输入端就要提供多少电流；开关电源是用户需要多少功率，输入端就提供多少功率。

线性电源线性电源功率器件工作在线性状态，如我们常用的稳压芯片LM7805、LM317、SPX1117等。

下图一是LM7805稳压电源电路原理图。

图一线性电源原理图从图上可知，线性电源有整流、滤波、稳压、储能等功能元件组成，同时，一般用的线性电源为串联稳压电源，输出电流等于输入电流，I1=I2+I3，I3是参考端，电流很小，因此I1≈I3。

我们为什么要讲电流，是因为PCB设计时，每条线的宽度不是随便设的，是要根据原理图里元件节点间的电流大小来确定的（请查《PCB设计铜铂厚度、线宽和电流关系表》）。

电流大小、电流流向要搞清楚，做板才恰到好处。

PCB设计时，元件的布局要紧凑，要让所有的连线尽可能短，要按原理图元件功能关系去布局元件与走线。

本电源图里就是先整流、再滤波、滤波后才是稳压、稳压后才是储能电容、流经电容后才给后面的电路用电。

图二是上面原理图的PCB图，两个图相似。

左图和右图就是走线有点不一样，左图的电源经整流后直接就到了稳压芯片的输入脚了，然后才是稳压电容，这里电容所起的滤波效果就差了很多，输出也有问题。

右图就是比较好的图了。

我们不仅要考虑正电源的流向问题，还必须考虑地回流问题，一般来说，正电源线和地回流线要尽可能同进同出，彼此离近点。

图二线性电源PCB图设计线性电源PCB时还应注意，线性电源的功率稳压芯片的散热问题，热量是怎么来的，若稳压芯片前端电压是10V，输出端是5V,输出电流为500mA，那在稳压芯片上就有5V 的电压降，产生的热量就为2.5W；如果输入端电压是15V，电压降就是10V，产生的热量就为5W，因此，我们布板是要根据散热功率来留出足够的散热空间或合理的散热片。

正负5v电源设计电路图+原理

正负5v电源设计电路图+原理题目：±5V简易直流稳压电源的设计一﹑本次设计的主要目的设计要求：设计出每个功能框图的具体电路图，并根据下列技术参数的要求，计算电路中所用元件的参数值，最后按工程实际确定元件参数的标称值。

容量：5W输入电压：交流220V输出电压：直流±5V输出电流：1A二、稳压电源的技术指标及对稳压电源的要求稳压电源的技术指标可以分为两大类：一类是特性指标，如输出电压、输出电滤及电压调节范围；另一类是质量指标，反映一个稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。

对稳压电源的性能，主要有以下四个万面的要求：1．稳定性好当输入电压Usr（整流、滤波的输出电压）在规定范围内变动时，输出电压Usc的变化应该很小一般要求。

由于输入电压变化而引起输出电压变化的程度，称为稳定度指标，常用稳压系数S来表示：S的大小，反映一个稳压电源克服输入电压变化的能力。

在同样的输入电压变化条件下，S越小，输出电压的变化越小，电源的稳定度越高。

通常S约为。

2.输出电阻小负载变化时（从空载到满载），输出电压Usc，应基本保持不变。

稳压电源这方面的性能可用输出电阻表征。

输出电阻（又叫等效内阻）用rn表示，它等于输出电压变化量和负载电流变化量之比。

rn反映负载变动时，输出电压维持恒定的能力，rn越小，则Ifz变化时输出电压的变化也越小。

性能优良的稳压电源，输出电阻可小到1欧，甚至0．01欧。

3.电压温度系数小当环境温度变化时，会引起输出电压的漂移。

良好的稳压电源，应在环境温度变化时，有效地抑制输出电压的漂移，保持输出电压稳定，输出电压的漂移用温度系数KT来表示：4.输出电压纹波小所谓纹波电压，是指输出电压中50赫或100赫的交流分量，通常用有效值或峰值表示。

经过稳压作用，可以使整流滤波后的纹波电压大大降低，降低的倍数反比于稳压系数S。

串联型稳压电路，用做一种简单的稳压电源，可以满足一般无线电爱好者的需要。
