电路故障分析 ( 精题含答案)

串联电路：一灯不亮（坏了），其它灯也不亮。

串联的几个灯泡同时亮，同时熄灭。

并联电路：各元件可以独立工作，一个灯不亮（坏了），其它灯还亮。

路的三种状态：开路 (断路)：断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）。

电路中无电流短路：直接把导线接在电源两极。

电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。

通路：接通的电路。

电路中有电流,用电器正常工件。

电灯不亮原因：1、电灯短路；2、电路断路电流表没读数原因： 1、电路断路电压表没读数原因：1、电压表短路；2、电路断路故障1：电流表与电压表的指针向没有刻度的方向偏转。

判断：电流表和电压表的“+”、“—”接线柱接反故障2：电流表和电压表的指针偏转角度很小。

判断：①电压表和电流表的量程可能都选择过大；故障3：电流表指针超过最大值。

判断：①量程可能选择过小；②电路中可能出现短路。

故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。

判断：滑动变阻器连接错误，把变阻器变成了定值电阻。

串联电路故障分析1. 在图3所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作。

过了一会儿，灯L熄灭，已知电路中只有一处故障，且只发生在灯L或电阻R上。

合理的判断是（）A．若电压表有示数，一定是电阻R断路B．若电压表有示数，一定是灯L短路C．若电压表无示数，可能是电阻R短路D．若电压表无示数，一定是灯L断路2 在图1所示的电路中，闭合电键S，电路正常工作。

一段时间后灯L熄灭，电路中只有一处故障，且只发生在灯L或电阻R上，则( )A ．若电压表有示数，一定为灯L 短路B ．若电压表无示数，一定为灯L 断路C ．若电压表有示数，一定为电阻R 断路D ．若电压表无示数，一定为电阻R 短路3 在图3所示的电路中，电源电压保持不变。

闭合电键S ，电路正常工作。

过了一会儿，灯L 熄灭，已知电路中只有一处故障，且只发生在灯L 或电阻R 上。

合理的判断是（） A ．若电压表有示数，一定是电阻R 断路 B ．若电压表有示数，一定是灯L 短路 C ．若电压表无示数，可能是电阻R 短路D ．若电压表无示数，一定是灯L 断路4 在图所示的电路中，闭合电键S ，电路正常工作。

电路故障分析练习题(含答案)

电路故障的练习题（含答案）1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。

如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（）A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。

2、如图2所示，下列说法正确的是（）A、电流表的连接是正确的；B、电压表的连接是正确的；C、两表的连接都是错误的；D、电流表将会被烧坏。

3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现A、电流表被烧坏；B、电压表被烧坏；（）C、两只灯会被烧坏；D、两只灯都能发光。

4、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（）A、电源接线接触不良；B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断；D、灯L2发生短路，其他元件完好。

5、如图5所示为某同学做实验时的错误电路图，当闭合开关后将（）A、电压表指针有明显偏转；B、电压表一定烧坏；C、灯泡L的灯丝烧坏；D、电源损坏。

6、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad=6v, U ab=0,U bc=0, U cd=6V, 则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。

7、如图7所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad=6v, U ab=6V,U bc=0, U cd=0, 则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。

8、如图8所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ab=0, U bc=6V,则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。

初中物理电路故障分析题讲解(含答案)

初中物理电路故障分析题讲解（含答案）现象1：用电器不工作（1）串联电路：如果其他用电器均不能工作，说明某处发生断路；如果其他用电器仍在工作，说明该用电器被短路了。

（2）并联电路：如果所有用电器均不工作，则干路发生断路；如果其他用电器仍工作，则该用电器所在支路发生断路。

现象2：电流表示数正常，电压表无示数（1）分析：“电流表示数正常”表明电流表所在的电路为通路，“电压表无示数”表明无电流通过电压表。

（2）故障原因：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

现象3：电流表无示数，电压表有示数（1）分析：“电流表无示数”说明电流很小或几乎无电流通过电流表，“电压表有示数”表明电路中有电流通过。

（2）故障原因：①电流表短路；②和电压表并联的用电器断路。

现象4：电流表、电压表均无示数（1）分析：“电流表、电压表均无示数”表明无电流通过两表. （2）故障原因：①两表同时短路；②干路断路导致无电流.练一练1.在探究串联电路电流规律的实验中，错将开关接在L1两端，电路图如图所示，其中电源电压保持不变. 由于其中一个灯泡可能出现了故障，当开关S闭合前后，电流表指针所在的位置不变，下列判断中正确的是：第1题图A. 若灯L2都不发光，则只有L1短路B. 若灯L2都不发光，则只有L1断路C. 若灯L2都发光，则只有L1短路D. 若灯L2都发光，则只有L1断路2. 如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮. 出现这一现象的原因可能是（）第2题图A. 灯泡L2短路了B. 滑动变阻器短路了C. 灯泡L2灯丝断了D. 滑动变阻器接触不良3. 如图所示的电路，电源电压恒定不变，闭合开关S后，电流表、电压表均有一定的示数. 现在由于其中一个电阻突然发生了故障，导致电流表示数变小了些，电压表示数变大了些. 那么，这个故障可能是（）第3题图A. R1短路B. R2断路C. R3断路D. R3短路4. 小雨在做测定小灯泡额定功率的实验中，将正常的电流表、电压表接入电路，如图所示．当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器的滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）第4题图Ａ. 开关接触不良Ｂ. 小灯泡短路Ｃ. 小灯泡的钨丝断了Ｄ. 滑动变阻器接触不良5. 实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光. 此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了. 这是为什么呢？他们提出猜想：猜想一：可能L1处发生开路；猜想二：可能L1处发生短路.第5题图（1）根据_____（选填“串联”或“并联”）电路的特点. 可知猜想一是不正确的。

2023年物理中考电路故障问题剖析(含答案和解析)

2023年物理中考电路故障问题剖析1.如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障可能是（）A．开关接触不良 B．电流表断路C．滑动变阻器断路 D．电压表断路【答案】D【解析】常见电路故障有断路与短路，分析清楚电路结构，根据故障现象分析故障原因。

由电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表与灯泡并联；（1）若开关接触不良，电路处于断路状态，这时小灯泡始终不亮，电流表没有示数。

与题中给出条件不符合，所以电路发生的故障不可能是A选项；（2）电流表断路，灯泡不亮，电流表没有示数。

所以电路发生的故障不可能是B选项；（3）滑动变阻器断路，灯泡不亮，电流表没有示数。

所以电路发生的故障不可能是,C选项；（4）若电压表断路，闭合开关，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V。

所以电路发生的故障就是电压表断路。

2.如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。

若电路中只有一处故障，则可能是（）A.L1短路B．L1断路C．L2短路D．L2断路【答案】D【解析】两灯串联，电流表测电流，电压表测L2电压，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，可能发生断路，电压表指针有明显偏转，说明电压表和电源连接，可能是L2断路，故ABC不符合题意，D符合题意。

3.如图所示电路，闭合开关后，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，造成此现象的原因可能是（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路 D．乙灯泡断路【答案】C【解析】由图可知，该电路为并联电路，电流表测量乙灯泡的电流，电压表测量乙灯泡电压。

甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，这说明电路不是短路，而是甲灯泡所在支路断开；电压表、电流表有示数，说明乙灯泡正常，由此可得出故障原因。

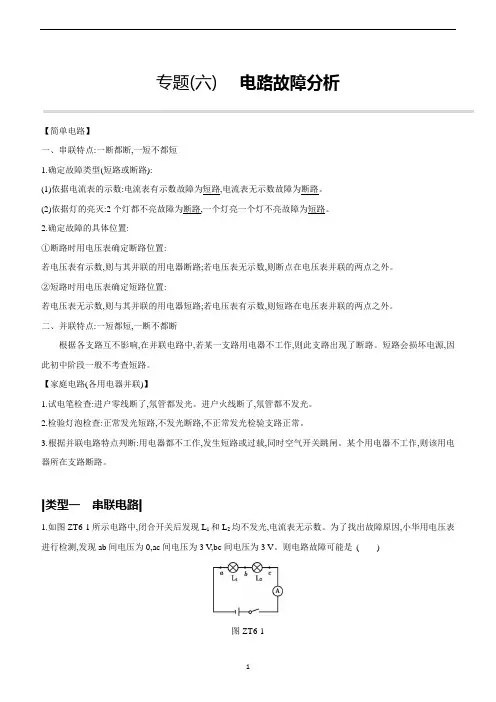

2020年中考物理重点专题06 电路故障分析

专题(六) 电路故障分析【简单电路】一、串联特点:一断都断,一短不都短1.确定故障类型(短路或断路):(1)依据电流表的示数:电流表有示数故障为短路,电流表无示数故障为断路。

(2)依据灯的亮灭:2个灯都不亮故障为断路,一个灯亮一个灯不亮故障为短路。

2.确定故障的具体位置:①断路时用电压表确定断路位置:若电压表有示数,则与其并联的用电器断路;若电压表无示数,则断点在电压表并联的两点之外。

②短路时用电压表确定短路位置:若电压表无示数,则与其并联的用电器短路;若电压表有示数,则短路在电压表并联的两点之外。

二、并联特点:一短都短,一断不都断根据各支路互不影响,在并联电路中,若某一支路用电器不工作,则此支路出现了断路。

短路会损坏电源,因此初中阶段一般不考查短路。

【家庭电路(各用电器并联)】1.试电笔检查:进户零线断了,氖管都发光。

进户火线断了,氖管都不发光。

2.检验灯泡检查:正常发光短路,不发光断路,不正常发光检验支路正常。

3.根据并联电路特点判断:用电器都不工作,发生短路或过载,同时空气开关跳闸。

某个用电器不工作,则该用电器所在支路断路。

|类型一串联电路|1.如图ZT6-1所示电路中,闭合开关后发现L1和L2均不发光,电流表无示数。

为了找出故障原因,小华用电压表进行检测,发现ab间电压为0,ac间电压为3 V,bc间电压为3 V。

则电路故障可能是()图ZT6-1A.L1断路B.L1短路C.L2断路D.L2短路2.如图ZT6-2所示电路,电源电压为12 V,闭合开关S,移动滑动变阻器的滑片P,小灯泡始终不亮,电流表示数为零,电压表示数为12 V,则电路发生的故障可能是()图ZT6-2A.开关接触不良B.电流表断路C.滑动变阻器断路D.小灯泡断路3.如图ZT6-3所示是小明同学测定小灯泡电阻的电路图,当闭合开关S时,发现灯L不亮,电流表、电压表均无示数。

若电路故障出现在灯L和滑动变阻器R中的一处,则下列判断正确的是()图ZT6-3A.灯L短路B.灯L断路C.滑动变阻器R短路D.滑动变阻器R断路4.在如图ZT6-4所示的电路中,闭合开关S后,小灯泡不发光,但电流表、电压表指针均有偏转,则电路可能发生的故障是()图ZT6-4A.小灯泡被短路B.小灯泡灯丝断了C.小灯泡与灯座接触不良D.小灯泡实际功率比额定功率小得多5.小明按如图ZT6-5所示的电路进行实验探究,两个灯的规格相同。

专题10电路故障简单分析

专题10 电路故障分析考点解读初中阶段电路故障主要指短路和断路，就具体产生的主要原因有：①元件被短接；②元件断路；一、电路故障描述类题型一、电灯故障类型判断串联电路型：在串联电路中，由于各元件相互影响，因此可以首先通过观察电流表或某一个灯泡是否发光来判断故障类型。

①若其中一盏灯发光或电流表有示数，则电路为局部短路；②若用电器都不工作，电流表无示数，则电路为断路；并联电路型：两灯并联时，如果一盏灯亮，另一盏灯不亮，则不亮的灯一定是断路；如果两灯都不亮（只有一处故障），则是干路断路。

注意：题目中表述“电流表指针几乎不动”指有微弱的电流通过，一般是电流表和大阻值用电器或电压表串联所致。

题型二：电表示数变化故障类型串联电路类型：若电压表示数变大或接近电源电压，则可能是电压表所测用电器R1断路，或者是电压表所测用电器以外的另一个用电器R2短接，即“内断外短”。

若电压表示数变小或接近0，可能是电压表所测用电器R1短路，或者是电压表旁边另一个用电器R2断路，即“内短外断”。

并联电路类型：①电压表示数变为0，很可能是干路断路（不是支路用电器短路）；②电流表示数变为0，若干路电流为零，则干路断路；若支路电流为零，则支路断路。

二、电路故障检测类1.改接电压表检测电路故障：改接后电压表示数为电源电压时，电压表所接部分发生断路。

2.导线检测电路故障：若小灯泡不亮，电表无示数，导线改接在哪个元件两端，电路通路，小灯泡亮，电表均有示数，则这个元件断路。

对点训练1．如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在接线柱B、D间连上一根导线，再次接通电源时，灯泡不亮，熔丝熔断．以下判断错误的是（）A．导致熔丝熔断的原因是电路中电流过大B．熔丝熔断时，C、D间熔丝中的电流大于A、B间导线中的电流C．熔丝熔断，但灯泡依然完好D．若接线柱A、B间是一灯泡，用导线连接B、D后，熔丝不会熔断【答案】B【解析】A．在B、D间连上一根导线，再次接通电源时，灯泡被短路，电路中电流过大，导致熔丝熔断，故A正确，不符合题意；B．C、D间熔丝和A、B间导线串联，通过它们的电流相等，故B错误，符合题意；C．熔丝熔断，灯泡中没有电流通过，因而灯泡依然完好，故C正确，不符合题意；D．若接线柱A、B间是一灯泡，用导线连接B、D后，A、B间灯泡仍可以正常工作，熔丝不会熔断，D正确，不符合题意．2．如图所示的电路图，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后（）A．L1发光，L2不发光B．L1不发光，L2发光C．L1,和L2都发光D．L1和L2都不发光【答案】D【解析】由图像可知L1和L2串联，若L2的灯丝断了，开关S闭合后，电路为断路，因此L1和L2都不发光，故D符合题意．3．如图的电路中，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（）A．干路部分电线断了B．L1被短路了C．L2被短路了D．L1与灯座接触不良【答案】D【解析】闭合开关后L2亮，说明主干路与L2所在的支路没有故障，若L1短路则L2也会被短路，因此可能是L1与灯座接触不良导致断路，故选D。

电路故障分析(解析版)-2023年中考物理二轮复习核心考点精讲与必刷题型精练(全国通用)

专题29电路故障分析【核心考点精讲】1、断路（1）故障判断：如果电路中用电器不工作（例如灯泡不亮），且电路中无电流，那么电路处于断路状态。

（2）位置判断①将电压表与各处并联，如果电压表示数接近电源电压，则与电压表并联部分断路；②将电流表与各处并联，如果电路其他部分可以正常工作，电流表有示数，则与电流表并联部分断路。

2、短路（1）故障判断：串联电路中某个用电器不工作，而其他用电器可以正常工作，则不工作的用电器短路。

（2）位置判断：将电压表与各处并联，如果电压表示数为0，则与电压表并联部分短路。

3、常见电路故障（1）用电器不工作①串联电路：观察其它用电器能否工作，如果所有用电器均不能工作，说明某处断路；如果其它用电器仍在工作，说明该用电器被短接。

②并联电路：如果所有用电器均不能工作，说明干路发生断路；如果其他用电器仍在工作，说明该用电器所在支路断路。

（2）电压表示数为零①电压表的两个接线柱到电源两极之间断路。

②电压表的两个接线柱之间被短接。

（3）电流表示数为零①电流表所在电路与电源两极构成回路中存在断路。

②电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动，例如电压表串联接在电路。

【必刷题型精练】1．（2022•淮安中考）如图所示，闭合开关S1，电灯L1、L2都能发光。

再闭合开关S2，观察到灯泡的发光情况是（）A．L1、L2都变亮B．L1变亮、L2不亮C．L1、L2都变暗D．L1不亮、L2变亮解：闭合开关S1，该电路为串联电路，电灯L1、L2都能发光；再闭合开关S2，灯泡L1的两端被导线相连，则灯泡L1被短路，L1不发光；通过灯泡L2电流变大，L2更亮。

答案：D。

2．（2022•自贡中考）小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（）A．两只灯泡一直都不亮B．两只灯泡一直亮C．两只灯泡开始都亮，后来L2不亮D．两只灯泡开始都亮，后来L1不亮解：读图可知，当只闭合S1时，两灯泡串联，所以两灯开始都发光，当再闭合S2时，灯L1被短路，只有灯L2工作，所以后来L1不亮，L2亮。

电路故障分析--精练题(含答案与解析)

电路故障分析电路故障的判断1．根据电流表有无示数判断电路故障类型：（1）电流表有示数→电流表所在电路是通路→电路发生短路；（2）电流表无示数→电流表所在电路断路。

2．根据电压表有无示数判断故障具体位置：（1）电压表有示数→电压表与电源之间是通路→与电压表并联的元件发生断路；（2）电压表无示数→电压表与电源之间发生断路（此时电流表无示数）或与电压表并联的元件发生短路（此时电流表有示数）。

电路故障的检测1．断路故障区域判断方法：（1）电压表法：无电流（断路）→并联电压表（示数几乎等于电源电压）→与电压表并联区域断路。

（2）导线法：无电流（断路）→并联导线（有电流）→与导线并联区域断路。

（3）电流表法：无电流（断路）→并联电流表有示数（有电流）→与电流表并联区域断路。

（4）灯泡法：无电流（断路）→并联灯泡亮（有电流）→与灯泡并联区域断路。

2．局部短路故障区域的判断方法：电压表法：将电压表并联到可能发生局部短路的地方，闭合开关，若电压表没有示数，则所测电路短路。

家庭电路故障及分析1．家庭电路中电流过大的原因P UI可以看出，家庭电路中的电压一定，电路中（1）短路；（2）电路的总功率过大，从的总功率越大，通过电路的电流越大。

2．家庭电路中保险丝烧断的原因（1）短路；（2）电路的总功率过大；（3）选择了额定电流过小的保险丝。

3．家庭电路中常见的故障：（1）开路：①干路开路：熔丝熔断或进户线（火线、零线）开路；②支路开路：如灯丝断了，灯座、开关开路。

（2）短路：灯座短路、插座短路、插头短路、开关短路。

（3）过载（用电器总功率过大）：过载会导致通过导线的总电流大于导线规定的安全电流值，出现这种情况，轻者导致用电器实际功率下降，重者导线会因过热而引发火灾。

1．如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。

若电路只有一处故障，则故障可能是()A．L断路B．R断路C．R短路D．电流表断路2．小明用如图所示电路测量小灯泡的灯丝电阻，闭合开关后灯泡较暗，两表示数较小，移动滑动变阻器的滑片时现象不变，可能原因是()A．滑动变阻器断路B．滑动变阻器短路C．同时接了滑动变阻器的上面两个接线柱D．同时接了滑动变阻器的下面两个接线柱3．如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是()A．AB间断路B．CD间断路C．插座短路D．电热壶断路4．如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q 点时氖管均不发光。

家庭电路故障分析(含答案)

1、小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：（）A、开关短路；B、插头短路；C、插座短路；D、灯座短路。

2、小明刚把台灯插头插入插座，还未闭合台灯开关，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：A、开关短路；B、插头短路；C、插座短路；D、灯座短路。

3、家庭电路中保险丝被烧断，可能原因是：A、电路中同时使用的用电器总功率过大；B、电路中出现短路；C、电路中某盏开关短路；D、保险丝选用太细。

4、家庭电路中装有符合规格的保险丝，如果电路发生短路，请你想象一下，发生的现象是下列哪一个：A、灯泡熄灭；B、灯泡发暗；C、灯泡被烧坏；D、灯泡特别亮。

5、王强同学家中保险丝熔断后，正确的做法是：A、断开电闸，更换一根相同规格的保险丝，再闭合电闸；B、断开电闸，更换额定电流更大的保险丝，再闭合电闸；C、断开电闸，用铜丝或铁丝替代保险丝，以免被再次烧断，再闭合电闸；D、断开电闸，排除故障，再更换保险丝，最后闭合电闸。

6、空气开关跳闸后，复位时又立即跳起，这可能是：（）A、电路中有短路现象；B、电路中出现开路现象；C、电路中总功率过大；D、空气开关的额定电流过小。

7、小明家新安装了一盏电灯，当开关闭合时，发现电灯不亮，空气开关跳闸，其原因可能是：A、开关接触不良；B、开关内部短路；C、灯泡灯丝断了；D、灯头内部短路。

8、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。

小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。

当只闭合开关S、S1时，L0和L1都呈现暗红色；当只闭合开关S、S2时，L0正常发光，L2不发光，由此可以确定：（）A、L1灯头断路；B、L1灯头短路；C、L2灯头断路；D、L2灯头短路。

9、小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现电灯不亮，他用测电笔检测，图中的a、b、c、d、e、f处均为检测点，根据他的检测结果判断：(1)a、b、c、d、e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b、c、d、e、f处氖管都不发光，可能故障是：；（3）a、b处氖管发光，c、d、e、f处氖管不发光，可能故障是：；（4）a、b、c、d处氖管发光，e、f处氖管不发光，可能故障是：。

中考物理二轮复习核心考点讲解与训练—电路故障分析(含答案解析)

中考物理二轮复习核心考点讲解与训练—电路故障分析（含答案解析）知识点一电路故障(若只有一处故障)实验电路图故障（有且只有一处）现象电压表电流表电流表被短接有示数无示数电流表处断路无示数无示数电压表被短接无示数有示数电压表处断路定值电阻被短接无示数有示数，且示数偏大定值电阻处断路有示数且接近电源电压无示数电压表串联在电路中滑动变阻器上面两个接线柱接入电路移动滑片，电表示数不变，电压表示数接近电源电压滑动变阻器下面两个接线柱接入电路移动滑片，电表示数不变知识点二、判断方法1.因为电压表的内阻很大，当电压表直接与用电器串联连入电路时，电路可以看断路。

此时电路中的电流表示数几乎为0，电压表的示数等于电源电压(题目中最常考到)。

2.当电压表与导线并联时，电压表被短路，其读数为零。

3.电流表的内阻很小，当电流表直接与用电器并联连入电路时，可以将其看作一段导线，用电器被短路。

4.用电流表、电压表或导线来检测故障(1)电压表并联:有示数:并联部分以外通路，并联部分断路;无示数:并联部分以外断路或并联部分短路。

(2)电流表并联:有示数:并联部分以外通路，并联部分断路;无示数:并联部分以外断路或并联部分短路。

(3)导线并联:有特征的用电器(电灯、电表等)不工作:并联部分断路、并联部分以外断路、并联部分短路。

1.（2023•烟台）在电学实验中，遇到电路故障时常用电压表来检测。

如图所示，电源电压恒为4.5V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电压均为4.5V，则故障可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路【解答】解：根据电路图可知，两个灯泡串联接入电路中；闭合开关后两灯均不亮，这说明电路出现了断路故障；用电压表先后测得ad、ac和ab两端的电压均为4.5V，这说明a到电源负极、b到电源正极之间是接通的，所以故障是ab之间出现了断路现象，即灯L1断路。

故选：A。

2.（2023•福建）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。

上海初三中考物理电路故障分析专题(有答案)

授课主题电路故障分析教学内容一、直击中考二、考点解读一、简单电路故障分析总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很简单。

注意：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。

2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告诉学生，电阻和灯泡的区别就是电阻式不会发光的，并和学生讨论，两个灯泡发生故障时电路的现象和电表的变化，并以表格的形式列出来。

3、并联电路基本上不考短路故障，因为题目规律性太强，所以没什么出题考点，因此重点需要放在串联电路故障分析上来，但不可忽略。

二、双故障判断近三年中考考题分布2011 2012 2013选择题第8题考查串联电路双故障填空题第15题考查并联电路双故障填空题第15题考查串联电路添加导线避免电源短路在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数情况下，分三种分析：R故障、L故障、R和L同时故障。

所以题型中均以可能存在的形式出现选项。

题干中会以顿号连接说明，如“电阻R、灯L 可能出现故障”等，这类题目往往是多故障问题，一般是两个用电器同时出现故障。

1.串联电路双故障故障原因电流表A 电压表V 灯LR断路、L短路无示数（变小）有示数（变大）不亮R断路、L断路无示数（变小）无示数（变小）不亮R短路、L断路无示数（变小）无示数（变小）不亮R短路、L短路烧坏无示数不亮2.并联电路双故障两个灯泡一起断路，只有电压表有示数，电流表均无示数。

3.电表判断电路故障1、用电压表判断（电路已有故障）如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若和L,并联时无示数，则可能从b经L2、开关、电源再到a的这部分电路中出现断路；若有示数且接近电源电压则应是从a到b的这部分电路出现断路2、用电流表判断（电路已有故障）若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表（或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有断路，若电流表无示数或另一个仍不亮，则可能是通向电源的部分（除和电流表（或导线）并联部分的余下部分）有断路三、一模真题汇编1.（2014年1月崇明区第7题）在图1所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L 或电阻R 上，则故障是（） A ．灯L 断路B ．灯L 短路C ．电阻R 断路D ．电阻R 短路2.（2014年1月闸北区第7题）如图2所示，闭合电键S ，灯L 亮，一段时间后灯L 熄灭。

初三物理《电路故障分析》试题含答案

初三物理《电路故障分析》试题初中物理电路故障分析一、串联电路中的故障分析:,以电路中两盏为例子，1 闭合开关发现只有一盏灯亮。

故障分析:既然有灯亮～说明电路是通路的~那盏不亮的灯可能被短路了.例:如图当闭合开关时，L1亮，L2不亮。

电压表和电流表均有示数.故障可能原因是( ）A.L1短路B.L2短路 C。

L1断路 D。

L2断路b【题目变式1：】如上图，当闭合开关时，L1不亮,L2亮.电压表无示数，电流表有示数。

故障可能原因是（）A.L1短路 B。

L2短路 C。

L1断路 D.L2断路a【题目变式2：】如上图，当闭合开关时，L1不亮，L2亮。

电路中可能存在的故障原因和两表示数的情况可能是（）A.L1短路，电压表有示数，电流表无示数B.L1短路，电压表无示数，电流表有示数C.L2短路，两表都无示数D。

L2短路，两表都有示数B2 开始时两盏灯都亮～一段时间后发现两盏都不亮。

故障分析:既然所有灯都不亮了～说明电路中存在断路现象.即此时电路是开路的。

常用判断方法：用电压表依次测试某段两端～有读数或者无读数～以此判断故障的原因.电压表有读数:说明有电流通过电压表～此时连接电压表的电路应该是通路的。

电压表无读数:说明没有电流通过电压表～此时连接电压表的电路是开路的。

例：如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量,结果是Uad=6v, Uab=0， Ubc=0, Ucd=6V，该电路的故障可能是（）A、开关S接触不良;B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了d总结:1.串联电路中如果有一盏灯亮，另外一盏灯不亮。

说明这个电路可能发生了短路现象，谁不亮谁短路。

2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。

二、并联电路中的故障分析：,以电路中两盏为例子，1 闭合开关发现只有一盏灯亮。

故障分析:既然有一灯亮～说明这一灯亮的电路是通路的~那盏不亮的灯一定是开路.，因为如果短路~会烧坏电源所有灯都不亮了,例:如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后,其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是:（ )A、灯L1知路；B、灯L2短路;C、灯L1开路；D、灯L2开路。

九年级物理电路故障分析专题(有答案)

四、简单电路故障分析题型一：串联电路故障分析故障原因灯L电流表A的示数变化电压表V的示数变化R短路亮变大0R断路不亮接近为0 接近电源电压L短路不亮变大变为电源电压L断路不亮0 0例题1：已知下列各个电路中电源电压均为3V，分析下面的两类故障电路中各个电路的电压表的示数是=3V还是=0、电流表的示数I =0还是I≠0，将分析结果写在相应的括号里。

断路表现出的特征：表示该电阻断路、电流不能通过短路表现出的特征：表示该电阻短路、电流只通过与之并联的导线例题2：在测量灯泡电阻的实验中出现了一些故障和错误，试把下表填写完整。

现象故障或错误原因1灯不亮，电流表无读数；电压表有较大读数，取下灯泡，状况不变。

灯泡断路2灯不亮，电压表无读数，电流表有较大读数。

灯泡断路3灯不亮，电压、电流表均无读数，短路滑动变阻器灯亮滑动变阻器断路4灯泡发光较暗，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。

滑变接在下面两接口5灯泡发光强烈，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。

滑变接在上面两接口6刚刚接好最后一根导线，灯泡就发光。

开关未断开7闭合开关，灯泡就强烈发光。

滑变未拨到最大阻值8移动滑动变阻器滑片，电流表示数变大，电压表示数却变小。

电压表接在滑变两端9移动滑动变阻器滑片，电流表和电压表示数有变化，但灯泡发光始终发光较暗。

电源电压过低10移动滑动变阻器滑片，电流表和电压表示数有变化，灯泡亮度有变化但灯泡亮度始终较大。

滑动变阻器阻值过小题型二：并联电路故障分析故障原因A1表的示数变化A2表的示数变化A表的示数变化V表的示数变化L1断路0 不变变小不变L2断路不变0 变小不变总结：1、串联电路中如果有一盏灯亮，另外一盏灯不亮。

说明这个电路可能发生了短路现象，谁不亮谁短路。

2、串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。

3、并联一灯亮一灯不亮，是开路（因为如果短路，会烧坏电源所有灯都不亮了）题型三：串联电路开路故障检测巩固训练：1、（2-4-1）（2011武汉四月）在如图所示的电路中，闭合开关后，小灯泡正常发光。

(完整版)家庭电路故障分析(含答案)

8、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。

小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。

人教版九年级物理第十七章欧姆定律-电路故障分析(含答案)

人教版九年级物理第十七章欧姆定律-电路故障分析（含答案）电路故障分析串联电路故障分析电路故障分析常结合电路图以选择题的形式进行考查，电路故障主要考查方式是分析串联电路中某个元件断路或是短路，具体方法如下：并联电路故障分析并联电路一般只会出现断路故障（若出现短路，则整个电路被短路，电源会被烧坏），在判断断路时，只要看哪条支路的电流表示数减小（即为零），或者看哪条支路的用电器不工作，那么就是哪条支路所在的用电器断路。

类型一简单电路故障分析题型1 电路故障分析—断路◆方法技巧◆电路中出现无电流的电路故障，一定是因为断路造成，可以用电压表确定断路的位置，电压表有示数则与之并联的电阻断路了。

【例1】如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。

若电路只有一处故障，则故障可能是（）A.L断路B.R断路C.R短路D.电流表断路【例2】在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。

则故障一定是（）A.灯泡断路B.灯泡短路C.电阻R短路D.电阻R断路题型2 电路故障分析—短路◆方法技巧◆电路中出现电路故障，但表现出有电流的现象，一定是因为短路造成，可以用电压表确定短路的位置，电压表无示数时其并联的电阻短路。

【例3】如图所示电路中，电源电压保持不变，闭合开关S，灯泡L 发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A.电阻R断路B.电阻R短路C.灯L断路D.灯L短路【巩固训练】1.如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（）A.L1断路B.L1短路C.L2断路D.L2短路2.如图所示电路，电源电压为3V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。

电路故障问题(含参考答案)

电路故障问题（含答案）常见的情况是断路和短路，检验的方法有小灯泡法、电压表法、电流表法、导线法。

一、断路的判断1、断路的主要变现。

断路最显着的特征是电路(2（1（2（3）导线检测法。

将导线分别与逐段两接线柱之间的部分并联，如其它部分能开始工作，则此时与电流表并联的部分断路。

（4）小灯泡检测法。

将小灯泡分别与逐段两接线柱之间的部分并联，如果小灯泡发光或其它部分能开始工作，则此时与小灯泡并联的部分断路。

例1、在下图所示电路中，电源电压不变。

闭合开关K ，电路正常工作。

一段时间后，发现其中一个电压表示数变小，则（）A.灯L 可能变亮B.灯L 亮度可能不变C.电阻R 可能断路D.电阻R可能短路分析：本题中电阻和灯泡串联，电压表V 1V 2读数变小。

V 2测的是电阻R 电灯L 两端电压必变大，而变大的原因只能是R 、D 正确。

2、短路的判断灾、损坏电源，因而是绝对禁止的。

（2）串联电路的局部短路。

某用电器（发生短路）两端无电压，电路中有电流（电流表有读数）且较原来变大，另一用电器两端电压变大，一盏电灯更亮等。

2．判断方法：短路情况下，是“导线”成了和用电器并联的电流的捷径，电流表、导线并联到电路中的检测方法已不能使用，因为，它们的电阻都很小，并联在短路部分对电路无影响。

并联到其它部分则可引起更多部位的短路，甚至引起整个电路的短路，烧坏电流表或电源。

所以，只能用电压表检测法或小灯泡检测法。

（1）电压表检测法。

把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。

（【规律总结】电路故障的判断，是近年比较常见的也是各地中考的热点。

电路故障常见的两种情况：一是短路；二是断路。

电路中电流表有（或无）示数，表明电路是通路（或断路）；电压表有（或无）示数，表明电压表两接线柱以外直到电源的所有电路都是通路（或有断路）。

heirbeing图例2、在下图中，当开关K闭合后，两只小灯泡发光，电压表示数为4V。

电路故障分析(含答案)

电路故障分析一、单选题(共10道，每道10分)1.如图所示，开关S闭合时，电路可能发生的情况是( )A.灯L1发光，灯L2不发光B.电池被烧坏C.L1灯丝被烧坏D.L2灯丝被烧坏答案：B解题思路：由于电流表对电流的阻碍作用非常小，相当于一条导线，故开关S闭合后，出现短路，没有电流通过L1和L2，两灯都不会亮；短路时电路中电流很大，可能烧坏电源和电流表。

故B 选项正确。

试题难度：三颗星知识点：电路故障分析2.如图所示的电路，合上开关，小灯泡正常发光。

若将小灯泡和电流表的位置互换，则合上开关后的现象是( )A.小灯泡不发光B.小灯泡会烧坏C.小灯泡仍正常发光D.电压表和电流表都没有示数答案：C解题思路：电流表在电路中相当于一条导线，当小灯泡和电流表互换位置后，灯泡正常发光，电流表示数不变；但电压表并联在电流表两端，即与一条导线并联，故示数为0。

故C选项正确。

试题难度：三颗星知识点：电路故障分析3.如图所示，闭合开关S时，小电灯L1、L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。

对此，下列判断中正确的是( )A.灯L1断路B.灯L2断路C.开关S断路D.灯L2短路答案：C解题思路：开关S闭合后，两灯都不亮，说明不可能是某处短路，否则应该有一灯亮；应该是某处断路，串联电路中一断全断。

导线接在a、b两点时，两灯都不亮，说明不是L1断路；导线接在b、c两点时，两灯都不亮，说明不是L2断路；导线接在c、d两点时，两灯都亮，则只能说明是开关S处断路。

故C选项正确。

试题难度：三颗星知识点：电路故障分析4.如图所示，开关S闭合后，小灯泡不发光，电流表无示数。

这时用电压表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明( )A.电源接线柱接触不良.B.开关的触片或接线柱接触不良C.电流表接线柱接触不良D.灯泡灯丝断了或灯座接触不良答案：D解题思路：开关S闭合后，小灯泡不发光，且电流表无示数，说明某处发生了断路；a、b两点间电压为0，说明不是开关处断路，否则a、b两端会与电源接通，电压表示数等于电源电压；同理，b、c两点间电压为0，说明不是电流表处断路；a、d间电压不为0，说明a、d可以与电源的正负极接通，且已确定开关、电流表处没有断路，则只能说明灯泡处断路；同理，b、d间电压不为0，说明b、d可以与电源正负极接通，再次证明开关处没有断路。

中考物理试题调研【题型49】简单电路的故障分析(含答案)

中考物理试题调研【题型49】简单电路的故障分析（含答案）参考答案母题探究典例238如图所示，是小明的实验小组在“测量小灯泡的电阻”实验中连接的一个实验电路，所用小灯泡标有“2.5 V”字样，(1)请指出电路连接中的两个错误和不当之处：①②(2)他们改正电路连接中的错误和不当之处后，闭合开关，移动滑动变阻器滑片时，发现两电表的示数和灯泡的亮度都同时变化，但两电表的示数总是比较小，灯泡的亮度也较弱．出现这种现象的原因是：【答案】 (1)①电压表没有并联在小灯泡的两端（电压表并联在了滑动变阻器的两端）②电压表（电流表）选择的量程过大(2)电源电压过低典例 239在如图所示的电路中，电源电压保持不变．由于电阻R、灯L可能出现了故障，开关S闭合前后，电流表指针所在的位置不变，下列判断中正确的是A．若灯L不发光，则只有电阻R断路C．若灯L发光，则只有电阻R短路D．若灯L发光，则只有电阻R断路解析：由题图可知，只有电阻R短路时，灯泡L发光，A错；只有电阻R断路时，开关S闭合前后，电流表的指针位置会改变，B错；只有电阻R短路时，灯泡L会发光，并且开关闭合前后，电流表指针的位置不变，C正确；只有电阻R断路时，断开开关S灯泡L不会发光，D错．【答案】C典例240在如图所示的电路中，闭合开关，调节滑动变阻器时，发现两只电表中有一只电表的示数突然明显变小，另一只电表的示数突然明显变大，继续调节滑动变阻器，两表示数均无明显变化．下列判断中正确的是A．可能是灯L断路B．一定是灯L短路C．可能是滑动变阻器R断路D．一定是滑动变阻器R的滑片向左滑动解析：如果灯L断路，电压表就串联在电路中了，由于电压表的电阻很．大，R滑远小于R电压表，无论如何移动滑片都不起作用，电路中的电流很小，电压表示数接近电源电压，所以A正确，如果灯L短路，电压表的示数为O，移动滑片电流表示数会变化，B不符合题意，滑动变阻器R一旦断路，电路断路，两表均没有示数，C错误．滑动变阻器R的滑片向左滑动，尺总变小，电路的电流变大，电流表示数变大，电压表示数变大，也不符合题意，D错误．【答案】 A举一反三如图所示，是王彪同学连接的测电阻Rx 的电路．(1)电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线．(2)改正后，王彪在闭合开关时发现两表的指针正常运转但总是晃动，无法准确计数，造成此现象的原因可能是【答案】 (1)如图所示．(2)电路中某处接触不良典例242如图所示电路，电源电压保持不变，三只电表均完好．开关S 闭合后，发现只有两个电表的指针发生偏转，’若电路中只有一个灯泡出现了故障，则可能是A．电压表V．示数为零，灯L1断路B．电压表V．示数为零，灯L1短路C．电流表A示数为零，灯L2断路D．电流表A示数为零，灯L2短路解析：灯L1断路时，电压表V1示数接近电源电压，A错；灯L1短路时，电压表V1示数为零，另外两个电表的指针发生偏转，B正确；灯L2断路时，电流表A示数为零，电压表Vl示数也为零，与题意不符，C错；灯L2短路时，三只电表均有示数，指针都发生偏转，与题意不符，D错，【答案】 B典例243如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是A．L1灯丝断了 B．L1短路C．L2灯丝断了 D．L2短路解析：两灯都不发光、电流表示数为O，说明电路某处断路，这时如果电压表有示数则说明和电压表并联部分断路，但是现在电压表无示数，说明是和电压表并联部分以外的某处电路断路，因此很可能是L．发生了断路．【答案】 A典例244如图所示，在探究电流和电压的关系的实验中，闭合开关，发现小灯泡不亮，电流表无示数，用电压表检测，发现U AB=U AC=U AD=U AE =3 V；U BE =O．则故障原因可能是A．滑动变阻器短路B．小灯泡灯丝断了C．电流表短路D．开关接触不良【答案】D。

电路故障问题(含答案解析)

电路故障问题（含答案）常见的情况是断路和短路，检验的方法有小灯泡法、电压表法、电流表法、导线法。

一、断路的判断1、断路的主要变现。

断路最显著的特征是电路(并联的干路)中无电流（电流表无读数），且所有用电器不工作（常是灯不亮），电压表读数接近电源电压。

如果发现这种情况，则电路的故障是发生了断路。

2、判断的具体方式。

采用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联。

原理是在并联的部分断路时，用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联再造一条电流的路径，若这条路径搭在哪里使电路恢复通路，则与之并联的部分就存在断路。

（1）电压表检测法。

把电压表分别和逐段两接线柱之间的部分并联，若有示数且比较大（常表述为等于电源电压），则和电压表并联的部分断路（电源除外）。

电压表有较大读数，说明电压表的正负接线柱已经和相连的通向电源的部分与电源形成了通路，断路的部分只能是和电压表并联的部分。

（2）电流表检测法。

把电流表分别与逐段两接线柱之间的部分并联，如果电流表有读数，其它部分开始工作，则此时与电流表并联的部分断路。

注意，电流表要用试触法选择合适的量程，以免烧坏电流表。

（3）导线检测法。
