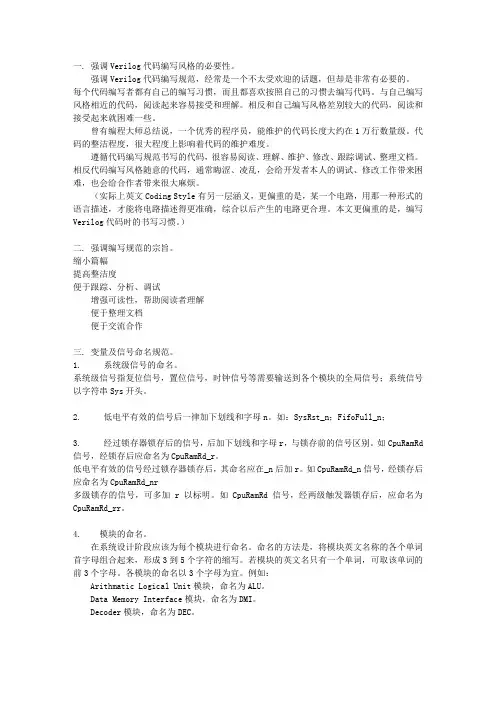

Verilog代码编写风格
一. 强调Verilog代码编写风格的必要性。
强调Verilog代码编写规范，经常是一个不太受欢迎的话题，但却是非常有必要的。
每个代码编写者都有自己的编写习惯，而且都喜欢按照自己的习惯去编写代码。
与自己编写风格相近的代码，阅读起来容易接受和理解。
相反和自己编写风格差别较大的代码，阅读和接受起来就困难一些。
曾有编程大师总结说，一个优秀的程序员，能维护的代码长度大约在1万行数量级。
代码的整洁程度，很大程度上影响着代码的维护难度。
遵循代码编写规范书写的代码，很容易阅读、理解、维护、修改、跟踪调试、整理文档。
相反代码编写风格随意的代码，通常晦涩、凌乱，会给开发者本人的调试、修改工作带来困难，也会给合作者带来很大麻烦。
（实际上英文Coding Style有另一层涵义，更偏重的是，某一个电路，用那一种形式的语言描述，才能将电路描述得更准确，综合以后产生的电路更合理。
本文更偏重的是，编写Verilog代码时的书写习惯。
）二. 强调编写规范的宗旨。
缩小篇幅提高整洁度便于跟踪、分析、调试增强可读性，帮助阅读者理解便于整理文档便于交流合作三. 变量及信号命名规范。
1. 系统级信号的命名。
系统级信号指复位信号，置位信号，时钟信号等需要输送到各个模块的全局信号；系统信号以字符串Sys开头。
2. 低电平有效的信号后一律加下划线和字母n。
如：SysRst_n；FifoFull_n；3. 经过锁存器锁存后的信号，后加下划线和字母r，与锁存前的信号区别。
如CpuRamRd 信号，经锁存后应命名为CpuRamRd_r。
低电平有效的信号经过锁存器锁存后，其命名应在_n后加r。
如CpuRamRd_n信号，经锁存后应命名为CpuRamRd_nr多级锁存的信号，可多加r以标明。
如CpuRamRd信号，经两级触发器锁存后，应命名为CpuRamRd_rr。
4. 模块的命名。
在系统设计阶段应该为每个模块进行命名。
命名的方法是，将模块英文名称的各个单词首字母组合起来，形成3到5个字符的缩写。
