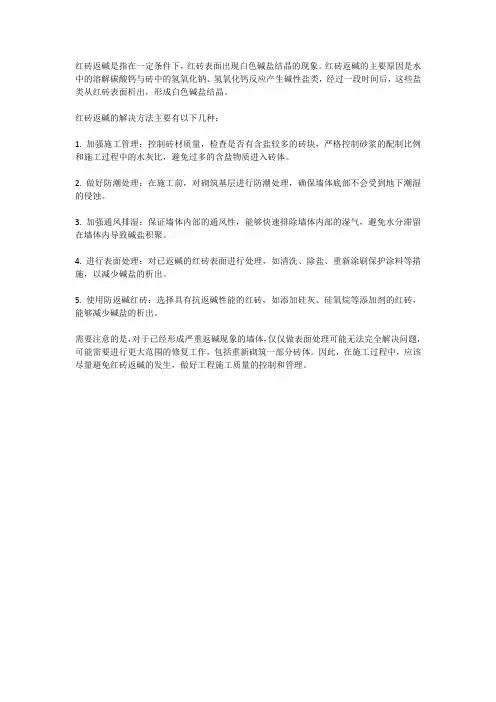

砖墙起碱原因

泛碱主要原因是因为墙体中含有可溶性盐和碱，墙体内部水分湿度小于空气湿度时，水分向外渗发，将可溶性盐和碱析出墙面，盐碱残留物析出后残留在墙体表面导致的现象。所以泛碱现象的严重程度和墙体水泥、混凝土或墙体材质和墙面灰料中的碱泛碱是建筑物表面的一种常见的病害，根据其不同成因和表现方式，有泛霜、泛白、析白、起霜、墙身和装饰面侵蚀等多种叫法，是土、土坯、砖体、水泥、砂浆、混凝土、砌体、瓷砖、涂料等建筑材料的内可溶性盐碱随温度、湿度等外部环境的变化，在吸收水分、水分迁移、水分蒸发过程中随着物理、化学变化的发生而使原建筑材料破坏的一种病害现象，侵蚀破坏的程度也有很大的差异，常见的有返潮、起泡、粉化、起鼓、空鼓、开裂、剥落、发霉、结晶等现象。

其危害有：⑴影响建筑物的立面观感效果及建筑工程观感质量评定等级且给人以不安全感。⑵影响粉刷的质量，基层与表面粉刷层粘结力不够，贴面粘贴不牢固，影响装饰工程的质量甚至引起质量事故。⑶造成结构安全隐患，水分在墙身内迁移的过程中对砖体和砂浆的冲刷、溶蚀作用使得墙身的抗压承载力降低，墙身表面的粉化剥落使得墙身的结构断面不断的减小，单位面积承受荷载加大，增加了结构的不安全因素。

一、泛碱现象墙体在初期建成后不久，墙体表面会出现似“水印”一样的斑块，随着砂浆的硬化和干燥，“水印”会稍微缩小，甚至有些消失，其孤立、分散地出现在板块中，室内程度不严重，影响外观不大。但是，随着时间推移，特别是外墙反复遭遇雨水或潮湿天气，水从板缝、墙根等部位侵入，天然石的水斑逐渐变大，并在板缝连成片，板块局部加深、光泽暗淡、板缝并发析出白色的结晶体，长年不褪，严重影响外观，此种现象称为泛碱现象。

二、原因分析

1．天然石材、水泥墙、陶瓷砖结晶相对较粗，存在许多肉眼看不到的毛细管，花岗岩细孔率为0.5～1.5%，大理石细孔率为0.5～2.0%，其抗渗性能不如普通水泥砂浆，花岗岩的吸水率0.2～1.7%是较低的，水仍可由通过石材中的毛细管浸入面传到另外一面。天然石材的这种特性及毛细孔的存在，为粘接材料中的水、碱、盐等物质的渗入和析出并形成泛碱提供了通道。2．粘结材料产生含碱、盐等成分物质。主要为镶贴砂浆析出Ca（OH）2（氢氧化钙）并跟随多余的拌合水，沿石材的毛细孔游离入侵板块，拌合水越多，移动到砂浆表面的Ca（OH）2就越多，水分蒸发后，Ca（OH）2就存积在板块里。其他，如在水泥中添加了含有钠Na+的外加剂，粘土砖土壤含有的Na+、Mg2+、K+、Ca2+、C1-、So42-、C032-等，遇水溶解，会渗透到墙体细孔里，形成“白华”等现象。粘结材料产生的含碱、盐等成分物质是渗入石材毛细孔产生泛碱的直接物质来源。3．水的渗入。

由于外墙接缝用水泥细砂砂浆勾缝，令防水效果差；地面水（或潮湿）沿墙体或砂浆层侵入石材板；安装时对石材洒水过多等原因，使水入侵石材板，并溶入Ca（OH）2和其他盐类物质进入石材毛细管形成泛碱。可见，水是泛碱物质的溶剂和载体。

三、预防措施针对泛碱现象的成因，可以相应从切断泛碱的途径，减少Ca （OH）2、盐类等生成物及减少水的侵入三方面采取措施，进行预防。

（一）施工前准备1．设计上考虑消除泛碱，尽可能设计成干挂形式；考虑好结构的防水处理；选择吸水率及其他物理性能符合要求的石材板等。2．施工前要充分考虑可能发生泛碱的各施工工艺环节，提前作好预防措施，如无把握应先做样板。3．有关材料应先检验后使用，不但要求外观、尺寸合格，而且其物理性能指标也要合格。

（二）使用防碱背涂剂1．石板安装前在石材背面和侧面背涂专用处理剂，该溶剂将渗入石材堵塞毛细管，使水、Ca（OH2．盐等其他物质无法侵入，切断了泛碱现象的途径。无背涂处理，泛碱不可避免，经背涂处理的石材的粘接性不受影响。3．在石材板底涂刷树脂胶，再贴化纤丝网格布，形成抗拉防水层，但切不可忘记在侧面作涂刷处理。

四、治理办法墙面一旦出现泛碱现象，由于可溶性碱（或盐）物质已沿毛细孔渗透到石材里面（渗出石板表面的可以清除），很难清除，故应着重预防，泛碱发生后只可作以下补救。1．尽快对墙体、板缝、板面等全面进行防水处理，防止水分继续入侵，使泛碱不再扩大。2．可使用泛碱清洗剂，该清洗剂是由非离子型的表面活性剂及溶剂等制成的无色半透明液体，对于墙体表面泛碱的清洗有一定的效果。但是在使用前，一定要先作小样试块，以检验效果和决定是否采用。总之，消除墙面泛碱重在预防，只要探明其产生的根本原因，而在设计、材料、施工各环节中严格把关，科学防治，就完全可避免泛碱现象的发生，使各种建筑材料为现代建筑再放光彩。
