10KV一二次融合柱上断路器(用户分界)
一二次融合柱上开关(标准化FTU)典型设计方案-V1.49-20210125
10kV一二次融合柱上开关（标准化FTU）典型设计方案2021年01月目录第1章前言 (1)1.1设计概述 (1)1.2设计目标 (1)1.3设计原则 (1)1.4应用形态 (2)1.5设计组织形式 (2)第2章设计依据 (3)第3章术语、定义和缩略语 (3)3.1术语和定义 (4)3.2缩略语 (4)第4章整体功能和技术要求 (5)4.1总体要求 (5)4.2技术要求 (5)4.3功能要求 (8)4.4性能要求 (11)第5章终端组成与结构设计 (22)5.1终端框架 (22)5.2终端结构设计 (22)5.3终端接口设计 (28)5.4终端供电方案 (53)第6章故障处理模式 (55)6.1公共处理逻辑 (55)6.2常规保护 (57)6.3集中型馈线自动化 (62)6.4就地型馈线自动化 (62)6.5终端保护固有动作时间说明 (66)6.6方向自适应判断 (67)6.7电子式传感器的信息转换说明 (67)6.8典型故障处理 (67)第7章终端标准化运维 (75)一二次融合柱上开关（标准化FTU）典型设计方案7.1总体思路 (75)7.2运维方式 (75)7.3安全防护 (76)7.4统一运维工具 (78)7.5运维功能 (78)7.6运维协议 (79)第8章物联网化扩展方案 (82)8.1总体思路 (82)8.2物联网化终端技术要求 (83)8.3一二次融合开关状态感知 (83)第9章柱上开关一二次融合升级改造 (85)9.1适用条件 (85)9.2改造目标 (86)9.3改造方案 (86)第1章前言1.1 设计概述为适应配电网发展需要，结合当前设备制造先进技术与现场实际应用需求，围绕配电设备一二次融合、标准化定制的发展方向，以提升设备质量、解决现场安装、运维、应用等环节实际问题为目标，组织开展一二次融合柱上开关（标准化FTU）技术方案修订工作。
依据安全可靠、坚固耐用、标准统一、通用互换的原则，进行一二次融合柱上开关（标准化FTU）技术方案的修订和完善，推动一二次融合柱上开关（标准化FTU）高质量发展，提升配电自动化实用化水平和配电网供电可靠性。
一二次融合成套柱上开关设备的技术特点与应用
一二次融合成套柱上开关设备的技术特点与应用一二次融合成套柱上开关设备是一种新型的电力配电设备，具有许多优点，适用于电力系统中的配电系统和控制设备。
这种设备的技术特点和应用非常广泛，对于提高电力系统的安全性、可靠性和经济性具有重要意义。
一二次融合成套柱上开关设备的技术特点主要包括以下几个方面：该设备具有紧凑的结构和卓越的外观设计。
它采用模块化设计，可以根据电力系统的需要随意组合，灵活性强，安装简便。
外观设计精美，符合现代化建筑的要求，能够提升整体电气设备的美观性。
该设备具有高可靠性和安全性。
一二次融合成套柱上开关设备采用优质的材料和先进的制造工艺，具有耐热、抗震、防水防尘等特性，可以在恶劣的环境下正常工作。
其内部配备了多重保护装置，能够及时、有效地保护设备和电力系统，确保电力系统的安全运行。
该设备具有智能化设计和高响应速度。
它采用先进的控制技术，能够实现远程监控和智能化控制，使得设备的维护和管理更加方便，大大降低了人工维护的成本。
该设备响应速度快，对于电力系统的故障能够及时响应和处理，最大程度地减少故障对电力系统的影响。
该设备具有环保和节能的特点。
一二次融合成套柱上开关设备采用节能材料和节能设计，能够最大程度地降低能源的消耗，减少对环境的污染，符合现代社会对于节能环保的要求。
该设备适用于各种规模的电力配电系统。
无论是小型的家庭配电系统，还是大型的工业用电系统，一二次融合成套柱上开关设备都能够提供适合的解决方案，并且具有良好的适应性和通用性。
该设备适用于各种行业。
无论是建筑业、工业制造业、商业领域，还是交通运输领域，一二次融合成套柱上开关设备都能够提供专业化的配电解决方案，满足不同行业对于电力系统的需求。
该设备适用于各种环境。
无论是城市、乡村，还是高海拔、高温、高湿等特殊环境，一二次融合成套柱上开关设备都能够稳定可靠地运行，为用户提供稳定、安全的电力供应。
kV柱上断路器 一二次融合技术规范详解
额定电流:630A 额定电压:12kV 设计序号
户外分界负荷开关
2、负荷开关主要技术参数 2.1负荷开关主要性能参数
序号 1 2 3 4 5 6 7 8 9 10 11
名称 额定电流 额定电压 额定短路持续电流 额定短路持续时间 额定短路关合电流 额定负荷电流开断次数 机械寿命 工频耐受电压（对地、断口） 雷电耐受冲击电流（对地、断口） 外壳防护等级 负荷开关等级
柱上负荷开关的使用场合 主要用于10kV架空配电网用户分界点，可以实现自动 切除单相接地故障和自动隔离相间短路故障。确保非故障 用户的用电安全以及阻止故障用户的事故扩大。与断路器 外形、参数相似，区别在于负荷开关不配保护CT、不能开 断短路电流，适用于农村电网及频繁操作的场合，特别适 用城、农网改造的需要。
★ 操动结构采用新颖小型化弹簧操动机构，分合闸能耗低，机构传动采用 主轴滑动方式，无扭力损耗，分合传动件少，可靠性高。
★ 断路器的分合闸操作可采用手动或电动操作及远方操作，可与控制器
RTU配合使用，实现配电自动化要求。
★ 断路器可装设二相或三相干式电流互感器，供电流自动脱扣保护和测 量，电流互感器安装于断路器出线端，采用插拔结构，维护方便。
助于提高防潮，防凝露性能，适用于严寒或潮湿地区。
★优良的绝缘性能
采用优质的真空灭弧室灭弧，SF6气体绝缘，具有高分断能力，进 出线套管采用环氧树脂与硅橡胶APG工艺合成，独特的硅橡胶套管进 出线结构，使套管之间绝缘距离充裕，运行安全可靠。在箱体顶部安 装有防爆装置，即使发生意外、内部故障，也不会有高温气体或飞溅 物泄漏出来。 ★灵活方便的操作机构
4、负荷开关的内部结构
ZW32-12户外柱上真空断路器结构
1、产品型号说明

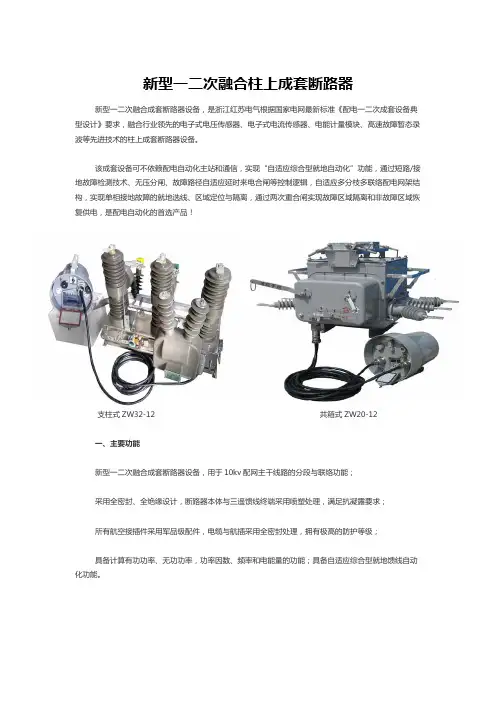

新型一二次融合柱上成套断路器
新型一二次融合柱上成套断路器新型一二次融合成套断路器设备，是浙江红苏电气根据国家电网最新标准《配电一二次成套设备典型设计》要求，融合行业领先的电子式电压传感器、电子式电流传感器、电能计量模块、高速故障暂态录波等先进技术的柱上成套断路器设备。
该成套设备可不依赖配电自动化主站和通信，实现“自适应综合型就地自动化”功能，通过短路/接地故障检测技术、无压分闸、故障路径自适应延时来电合闸等控制逻辑，自适应多分枝多联络配电网架结构，实现单相接地故障的就地选线、区域定位与隔离，通过两次重合闸实现故障区域隔离和非故障区域恢复供电，是配电自动化的首选产品！支柱式ZW32-12 共箱式ZW20-12一、主要功能新型一二次融合成套断路器设备，用于10kv配网主干线路的分段与联络功能；采用全密封、全绝缘设计，断路器本体与三遥馈线终端采用喷塑处理，满足抗凝露要求；所有航空接插件采用军品级配件，电缆与航插采用全密封处理，拥有极高的防护等级；具备计算有功功率、无功功率，功率因数、频率和电能量的功能；具备自适应综合型就地馈线自动化功能。
二、产品特色1、采用我公司首创的“手动分合式永磁机构”（发明专利号：201310525029.6）技术，实现单稳态永磁机构手动分合闸；2、新型一二次融合成套断路器设备内置1组高精度、宽范围电压传感器，采集三相电压和零序电压，满足RN2012馈线终端(FTU)的测量和计量功能；3、在ZW32柱上断路器内置一组高精度的电流传感器，采集三相电流和零序电流，为测量、保护和计量功能提供电流信号。
三、RN2012馈线终端(FTU)1、采用三遥设计，内置高精度电能计量模块，满足高压线损计算需求；2、可根据实际运行的工况，灵活配置运行参数及控制逻辑，实现单相接地、相间短路故障处理, 可直接跳闸切除故障，具备自动重合闸功能，重合次数及时间可调；3、具备暂态录波功能，可实现单相接地故障录波并将数据上传至配电自动化主站功能，满足相应通信协议；4、应具备合闸涌流保护功能；5、具备自适应综合型就地馈线自动化功能，不依赖主站和通信,通过短路/接地故障检测技术、无压分闸、故障路径自适应延时来电合闸等控制逻辑，自适应多分支多联络配电网架，实现单相接地故障的就地选线、区段定位与隔离；6、配合变电站出线开关一次合闸，实现永久性短路故障的区段定位和瞬时性故障供电恢复；7、配合变电站出线开关二次合闸，实现永久性故障的就地自动隔离和故障上游区域供电恢复。
一二次融合成套柱上断路器 执行标准
一二次融合成套柱上断路器执行标准一二次融合成套柱上断路器执行标准一、介绍随着电气设备的发展和应用，电气安全成为人们关注的焦点。
在电气系统中，断路器是一种非常重要的电器设备，用于保护电路和设备免受过载和短路的影响。
在一些特定的场合，一二次融合成套柱上断路器被广泛应用，因此其执行标准显得尤为重要。
二、一二次融合成套柱上断路器的基本原理和结构一二次融合成套柱上断路器是指在高压、低压开关设备中，分别用于过载和短路保护的断路器。
其基本原理是在电路过载或短路时，利用热保护元件和电磁保护元件来使断路器动作，从而切断电路。
其结构包括断路器本体、热保护元件、电磁保护元件等部分，各部分功能协调配合，共同完成对电路的保护。
三、一二次融合成套柱上断路器执行标准的重要性执行标准是产品质量的保证，也是产品安全的保证。
一二次融合成套柱上断路器执行标准的制定和执行，对于确保产品的可靠性，延长设备的寿命，降低事故发生的概率，有着非常重要的作用。
标准化的执行使产品生产、销售、使用过程中具有可比性，消除了非标产品对市场的干扰，保障了客户的利益。
四、一二次融合成套柱上断路器执行标准的内容和要求一二次融合成套柱上断路器执行标准主要包括产品的技术要求、检验方法、标志、包装、运输、贮存等内容。
技术要求包括产品的额定电压、额定电流、热保护元件动作特性、电磁保护元件动作特性等；检验方法包括外观检查、功能性能检查、静态特性试验、动态特性试验等。
标准要求严格，全面，可操作性强。
五、对一二次融合成套柱上断路器执行标准的个人理解在实际工程应用中，我们应该严格按照一二次融合成套柱上断路器执行标准进行设计、选型、采购、使用等环节的管理工作。
只有这样，才能保证一二次融合成套柱上断路器的可靠性和安全性，真正起到保护电路和设备的作用。
六、总结一二次融合成套柱上断路器执行标准是确保电气设备安全可靠运行的重要保障，严格依照执行标准进行生产和使用，是保证产品质量的重要手段。

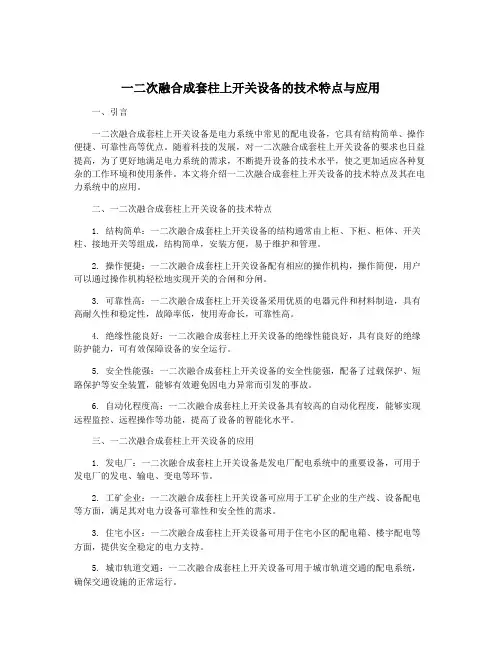

一二次融合成套柱上开关设备的技术特点与应用
一二次融合成套柱上开关设备的技术特点与应用一、引言一二次融合成套柱上开关设备是电力系统中常见的配电设备，它具有结构简单、操作便捷、可靠性高等优点。
随着科技的发展，对一二次融合成套柱上开关设备的要求也日益提高，为了更好地满足电力系统的需求，不断提升设备的技术水平，使之更加适应各种复杂的工作环境和使用条件。
本文将介绍一二次融合成套柱上开关设备的技术特点及其在电力系统中的应用。
二、一二次融合成套柱上开关设备的技术特点1. 结构简单：一二次融合成套柱上开关设备的结构通常由上柜、下柜、柜体、开关柱、接地开关等组成，结构简单，安装方便，易于维护和管理。
2. 操作便捷：一二次融合成套柱上开关设备配有相应的操作机构，操作简便，用户可以通过操作机构轻松地实现开关的合闸和分闸。
3. 可靠性高：一二次融合成套柱上开关设备采用优质的电器元件和材料制造，具有高耐久性和稳定性，故障率低，使用寿命长，可靠性高。
4. 绝缘性能良好：一二次融合成套柱上开关设备的绝缘性能良好，具有良好的绝缘防护能力，可有效保障设备的安全运行。
5. 安全性能强：一二次融合成套柱上开关设备的安全性能强，配备了过载保护、短路保护等安全装置，能够有效避免因电力异常而引发的事故。
6. 自动化程度高：一二次融合成套柱上开关设备具有较高的自动化程度，能够实现远程监控、远程操作等功能，提高了设备的智能化水平。
三、一二次融合成套柱上开关设备的应用1. 发电厂：一二次融合成套柱上开关设备是发电厂配电系统中的重要设备，可用于发电厂的发电、输电、变电等环节。
2. 工矿企业：一二次融合成套柱上开关设备可应用于工矿企业的生产线、设备配电等方面，满足其对电力设备可靠性和安全性的需求。
3. 住宅小区：一二次融合成套柱上开关设备可用于住宅小区的配电箱、楼宇配电等方面，提供安全稳定的电力支持。
5. 城市轨道交通：一二次融合成套柱上开关设备可用于城市轨道交通的配电系统，确保交通设施的正常运行。
(完整word版)10KV配电网“看门狗”——用户分界断路器
高压部分 >> 用户分界断路器成套装置 >> 用户分界断路器成套装置中国市场首推10KV配电网“看门狗”ZW20B-12（F）/630-20用户分界断路器成套装置一、概述配电网所面临的新问题●主干线改良后支线故障率大幅上升；●因支线上单一用户的故障和保护配合不当而波及整条馈线停电并引起责任纠纷；●变电站接地选线装置不能满足快速查找接地故障点的要求；●线路多级保护所增加的时延恶化电网的运行环境。
用户分界断路器（俗称看门狗），是解决上述问题的理想方案。
分界断路器（看门狗）的作用自动切除单相接地故障自动隔离相间短路故障用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。
用户支线发生相间短路故障时，分界断路器保护跳闸，故障线路被自动隔离，馈线上的其它分支用户不受影响；快速定位故障点监控用户负荷设备构成用户分界断路器是一种全新的10KV户外柱上真空开关成套设备，包含断路器本体，分界断路器控制器及柱上PT三大部分。
通过航空插接件及户外密封的控制电缆进行电气连接。
分界断路器本体基于ZW20B真空断路器的结构设计，在原有保护CT的基础上，又内置新型零序电流互感器（一体化单绕组）。
控制器采用钟罩形结构，是具有保护、控制、测量以及信号监视的结合自动化户外测控装置。
用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则自动将信息报送到电力管理中心分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。
分界断路器保护处理方式综述于下表故障性质及故障点保护处理单相接地故障中性点不接地系统用户界内中性点经沙袋弧线圈接地系统用户界内判定为永久性接地后立即跳闸中性点不接地系统用户界外中性点经消弧线圈接地系统用户界外不动作中性点经小电阻接地系统用户界内先于变电站保护动作跳闸中性点经小电阻接地系统用户界外不动作相间短路故障用户界内分界断路器跳闸，可实现瞬时故障跳闸后一次重合闸用户界外不动作主要技术参数。
10kV柱上断路器(一二次融合技术规范详解)
4、断路器的内部结构
FZW28-12智能户外负荷开关结构
1、产品型号说明
FZW 28 - 12
630 额定电流:630A 额定电压:12kV 设计序号 户外分界负荷开关
2、负荷开关主要技术参数 2.1负荷开关主要性能参数
序号 1 2 3 4 5 6 7 8 9 10 11 名称 额定电流 额定电压 额定短路持续电流 额定短路持续时间 额定短路关合电流 额定负荷电流开断次数 机械寿命 工频耐受电压（对地、断口） 雷电耐受冲击电流（对地、断口） 外壳防护等级 负荷开关等级 单位 A kV kA S kA 次 次 kV kV --技术参数 630 12 20 4 50 > 100 >10000 42／48 75／85 IP67 E3、M2
2.2负荷开关机械特性参数
序号 1 2 3 4 5 6 7 8 名 称 单位 mm mm ms ms ms ms mm mm 参数 8±1 2.5~4 ≤10 7~14 ≤200 ≤60 ≤3 2.5~4
触头开距 触头超行程 触头合闸弹跳 隔离断口开距 合闸时间 分闸时间 三相分、合闸不同期性 隔离断口
触头开距 触头超行程 平均合闸速度 平均分闸速度 合闸触头弹跳时间 各相回路电阻 合闸时间 分闸时间 三相不同期性 外部相间中心距
3、断路器的主要特点 ★优越的整体结构 ZW20-12断路器为全封闭结构，将三相有机的结合在一起，合 资灭弧室、操作机构及电流互感器安装于密闭的不锈钢气箱内；箱 体采用成熟的密封结构技术， 机构罩及箱体上盖采用冲压成型 “V”型槽密封。主回路及二次元器件，操作机构均密封在SF6气体 中，密封性能可靠。具有良好的密封性能。独特的结构设计有助于 提高防潮，防凝露性能，适用于严寒或潮湿地区。
柱上开关与环网柜一二次融合解决方案-电力技术开发有限公司
柱上开关与环网柜一二次融合解决方案泰德创新（北京）电力技术开发有限公司一直以来持续跟踪国网一二次融合技术方向，现根据国网配电设备一二次融合技术方案，并在认真细致解读刚刚发布的国家电网《一二次融合典型设计及测试规范》的基础上，自主生产高压开关环网柜配合东方电子提供DF-9132-E3配电馈线终端FTU一二次融合解决方案，为开关成套企业提供DF-9132-E0六回路配电自动化终端DTU一二次融合解决方案，欢迎一次开关与成套电器厂家配套测试合作。
一、柱上开关一二次融合要求按功能类型分四种：1、分段/联络负荷开关成套设备，支撑线损计算，由开关本体（内置ECT、EVT）、控制单元、电源PT、连接电缆组成；2、分段/联络断路器成套设备，支撑线损计算，由开关本体、控制单元、电源PT、连接电缆组成；以上两种PT/CT配置方案：内置1组EVT、ECT、外置2台电磁式单相电源PT （AC220V）。
3、分界断路器成套设备，不支撑线损计算，由开关本体、控制单元、电源PT、连接电缆组成。
CT/PT配置方案：相CT、零序CT、外置电磁PT；4、分界负荷开关成套设备，不支撑线损计算，由开关本体、控制单元、电源PT （可内置）、连接电缆组成。
CT/PT配置方案：相CT、零序CT、外置（或内置）电磁式PT。
断路器以ZW20、ZW32为典型型号，负荷开关以FZW28为典型型号。
柱上开关配合公司研发的国网标准的FTU-103馈线终端二、环网柜一二次融合要求近期目标：一二次设备的组合、装置性更换及工厂化维修问题，2016年12月底实现；远期目标：一二次设备深度融合问题，于2017年12月底前实现。
总体要求：近期，环网单元C+V+母线PT+集中式DTU，DTU单元与环网柜成套供货。
统一环网箱预留DTU安装空间尺寸，统一DTU的面板和指示，采用电子式或电磁式互感器两种方案。
远期：环网单元C+V+母线PT电源（含供电PT、后备电源、通信模块）+分散式DTU安装在各单元间隔内，采用电子式互感器方案。
一二次全融合断路器说明书
1.概述1.1产品应用ZW20（TDS）系列户外式 10kV 智能集成（一二次全融合）交流真空断路器（通用名称： ZW20 户外式高压真空断路器，以下简称产品）是使用于户外环境中的、安装在 10KV 线路杆子上的，具有测量、保护、控制、信号、远动与组网、在线监测和接地精准判断、线损计算等智能功能的新型 10kV 交流真空断路器，可用于交流 12kV 电压等级的城网、农网或用户网的连接与隔断及其智能化管理。
1.2产品特性产品安装在露天，防护等级达到IP67（尘密，短时间浸水不漏水），能够耐受超级强度的风、雨、雪的侵蚀和严酷的尘埃、凝霜、冰和白露等自然环境条件。
产品以真空灭弧室内的动、静触头来接通和断开电路，能够关合、承载和开断正常回路条件下的电流，并能关合在规定的时间内承载和开断异常回路条件（如短路条件）下的电流。
产品的一次开关部分和二次智能化部分为一体化结构，具有一次二次深度融合与集成的特性，经过一次二次联动测试，质量稳定可靠。
产品的一次二次的中间部件电压互感器、电流互感器均为开关主箱内置电子式，测量范围大，温度特性好，功率损耗小。
产品的二次工作电源的取电可采用双侧电容取电方式，内置于开关主箱中，不占用箱外空间，无须机械安装和电气接线。
产品人机联系使用以微型平板电脑为基础的移动工作站，具有无线联机功能，性能优越，使用方便。
产品的接地保护与报警判断准确，特别适用于接地故障需要尽快查到故障状态、方位、相别与性质的户外 10kV 线路。
产品的二次部分为可装卸的智能模块，智能模块外设置后备保护，使用操杆可以在线（一次不停电）进行二次运维。
1.3产品资质产品的一次高压开关部分通过机械工业高压输配电设备质量检测中心的型式试验。
产品的二次自动化部分通过国网电力科学研究院实验验证中心的型式检验。
产品的电磁兼容部分通过国家电网公司自动化设备电磁兼容实验室的型式试验。
产品的一次高压开关部分和二次自动化部分的集成融合整组通过国网电力科学研究院实验验证中心的委托检验。
一二次融合成套柱上断路器 标准
如何评估一二次融合成套柱上断路器标准一二次融合成套柱上断路器标准是指对电力系统中的一二次融合成套柱上断路器进行评估和标准化的过程。
一二次融合成套柱上断路器是电力系统中重要的保护设备，其性能和质量直接影响着电力系统的安全稳定运行。
在评估一二次融合成套柱上断路器标准时，需要从深度和广度两个方面进行全面评估，以确保撰写出高质量、有价值的文章。
下面我将按照从简到繁的方式来探讨一二次融合成套柱上断路器标准的评估和撰写文章的相关要点。
一、从简到繁: 初步了解一二次融合成套柱上断路器标准1.1 了解一二次融合成套柱上断路器的基本原理和作用我们需要了解一二次融合成套柱上断路器的基本原理和作用。
一二次融合成套柱上断路器是一种用于在电力系统中实现系统故障隔离和保护的设备。
它可以在电压、电流异常时，迅速地切断电路，保护电力设备和人身安全。
标准化评估一二次融合成套柱上断路器的性能和质量至关重要。
1.2 掌握一二次融合成套柱上断路器标准的相关内容我们需要掌握一二次融合成套柱上断路器标准的相关内容，包括国内外相关标准的制定和更新情况，以及标准中涉及的技术要求和测试方法等内容。
只有充分了解标准的相关内容，才能对其进行全面评估和撰写有价值的文章。
二、深度和广度的全面评估：探讨一二次融合成套柱上断路器标准的更新和技术要求2.1 评估一二次融合成套柱上断路器标准的更新情况在撰写文章时，我们需要全面评估一二次融合成套柱上断路器标准的更新情况。
随着电力系统技术的不断发展和变化，相关标准也需要不断更新和完善。
我们需要了解国内外一二次融合成套柱上断路器标准的更新情况，以及更新的原因和目的。
2.2 分析一二次融合成套柱上断路器标准的技术要求我们还需对一二次融合成套柱上断路器标准的技术要求进行深入分析。
在评估标准时，我们需要考虑其对一二次融合成套柱上断路器性能、质量、可靠性等方面的要求，以及相关的测试方法和指标。
只有通过深度分析，才能撰写出具有丰富内容和高质量的文章。
柱上断路器一二次融合
国家电网公司集中规模招标采购国家电网公司总部配网标准化物资固化技术规范书柱上断路器,AC10kV,630A,20(25)kA,真空,户外。
空气绝缘,电动,弹簧,支柱式，普通(9906-500068234-00016)ZW32-12/630-25招标文件2016年6月目录第1部分：通用技术规范 (1)1范围 (1)2规范性引用文件....................................................................................... 错误！未定义书签。
3术语和定义............................................................................................... 错误！未定义书签。
4总则........................................................................................................... 错误！未定义书签。
5技术参数和性能要求............................................................................... 错误！未定义书签。
6试验........................................................................................................... 错误！未定义书签。
7技术服务、工厂检验和监造................................................................... 错误！未定义书签。
第2部分：专用技术规范. (14)1 标准技术参数 (14)2主要组部件材料 (16)3使用环境条件表 (17)附件：一二次设备连接................................................................................. 错误！未定义书签。
国家电网配网标准化物资固化技术规范书_
分/合闸/储能额定电源DC24V，短时输出≥24V/10A、持续时间≥15s
1.7.20
后备电源方式
（招标方根据需要填写“A”或“B”，二者选择其一）
A：免维护阀控铅酸蓄电池
额定电压DC24V，单节电池不小于7Ah，使用寿命≥3年，保证完成“分-合-分”操作并维持配电终端及通信模块至少运行30分钟。
额定电压比
10kV/0.22 kV
1.6.3
准确级
级
3级
1.6.4
温度范围
℃
-40℃~70℃
1.6.5
局放
pC
≤20（1.2Um/√3）
1.6.
输出容量
VA
≥300VA，短时容量≥500VA/1s
1.7
馈线终端（FTU）
1.7.1
电压输入标称值
V
线电压：220
零序 ： 6.5
1.7.2
电流输入标称值
ms
≤2
1.2
操作机构
1.2.1
操动机构型式或型号
弹簧
1.2.2
操作方式
电动，并具备手动操作功能
1.2.3
电动机电压
V
DC24
1.3
隔离开关（如果有）
1.3.1
是否有隔离刀闸
无
1.3.2
隔离刀结构型式
无
1.3.3
隔离刀联动要求
无
1.4
电流互感器（内置式）
1.4.1
额定电流比
相电流：600A/5A或600A/1A
零序电流：20A/1A
1.4.2
准确级
级
相电流：保护5P10级、测量0.5级
零序电流：一次侧输入电流为1A至额定电流时相对误差≤3%，一次电流输入100A时，保护相对误差≤10%
一二次融合柱上断路器
一二次融合柱上断路器一、什么是一二次融合？
一次就是主回路，二次就是一次的控制。
一次回路只由直接参与电能的制造、传输、变换、使用的电气设备互相连接后构成的回路；
二次回路指对一次回路设备进行保护、测量、控制、计量的设备依照一定的逻辑关系相互连接构成的回路。
二、柱上断路器一二次融合分类
柱上开关一二次融合工作一步到位按功能类型分四种：
1、分段/联络负荷开关成套设备，支撑线损计算，由开关本体（内置ECT、EVT）、控制单元、电源PT、连接电缆组成；
2、分段/联络断路器成套设备，支撑线损计算，由开关本体、控制单元、电源PT、连接电缆组成；
以上两种PT/CT配置方案：内置1组EVT、ECT、外置2台电磁式单相电源PT（AC220V）。
3、分界断路器成套设备，不支撑线损计算，由开关本体、控制单元、电源PT、连接电缆组成。
CT/PT配置方案：相CT、零序CT、外置电磁PT；
4、分界负荷开关成套设备，不支撑线损计算，由开关本体、控制单元、电源PT（可内置）、连接电缆组成。
CT/PT配置方案：相CT、零序CT、外置（或内置）电磁式PT。
断路器以ZW20、ZW32为典型型号，负荷开关以FZW28为典型型号。
三、柱上断路器一二次融合体系
柱上开关一体化：开关本体+FTU+电源PT+航插+电缆及其组成设备一整套；FTU 及其组成元件一套。
厂家红苏电气。
四、柱上断路器一二次融合案例
图1：ZW32-12
图2：ZW20-12。
一二次融合成套柱上断路器入网检测项目
（ 5 ）成套柱上断路器应能快速切除故障，故障切除时间 ≤100ms。 （6）可配置运行参数及控制逻辑，具备自动重合闸功能，重 合次数及时间可调。
瞬 时 电 （1）终端失电后且无后备电源时，线路上有电压≥50%Un，持
压反
续时间≥80ms 时，柱上负荷开关应能完成反向闭锁。
向 闭 锁 （2）终端失电后且后备电源有效时，线路上有电压≥30%Un， 试验 持续时间≥80ms 时，柱上负荷开关应能完成反向闭锁。
八、传动动能试验
（1）具备采集三相电流、线电压、频率、有功功率、无功功 率、零序电流和零序电压测量数据的功能。
（2）具备线路有压鉴别功能。
（3）具备电压越限、负荷越限等告警上送功能。 基 本 功 （4）具备短路故障检测与判别功能、接地故障检测功能；柱 能 上断路器，可直接跳闸切除故障，具备自动重合闸功能；柱上 试验 负荷开关可支持短路/接地故障事件上送。
一二次融合成套柱上断路器/负荷开关 入网专业检测项目及要求
一、结构与配置
1、柱上断路器
（1）组成：断路器、馈线终端、互感器、 2 供电电源和 1
台双绕组电压互感器，每台提供 1
路
路线电压信号。分界断路器配置 1
台电磁式电压互感
器安装在电源侧，提供工作电源和 1 路线电压信号。
（4）共箱式柱上负荷开关内置 1 组电流互感器，提供 Ia、Ib、Ic、 I0 电流信号。
（5）内置三相隔离刀闸，三相隔离刀闸与三相灭弧室串联联动。
3、配电终端接口检查
分段/联络：
（1）采集
2 个线电压量、1 个零序电压。
（2）采集
3 或 2 个相电流量、1
个零序电流。
（3）采集开关合位、分位（若有）、未储能（若有）、SF6 浓度（若 有）遥信量，遥信量接口不少于 3 个。
一二次融合成套柱上开关设备的技术特点与应用
一二次融合成套柱上开关设备的技术特点与应用配电自动化作为电力系统中的末端环节，其可靠性直接关系到终端用户的用电质量。
近些年，随着我国电力设备不断的升级改造，配电自动化技术的快速更新，智能化产品也逐渐得到普及，但同时也暴露出各种各样的问题。
介绍了我国10kV线路配网自动化应用现状，阐述了一二次融合成套设备的发展背景和建设目标，对一二次融合成套柱上开关的系列关键技术问题进行了详细分析，同时说明了一二次融合成套柱上开关设备的应用趋势，肯定了其作用成效，并给出了发展方向。
标签：一二次融合;柱上开关;电流;零序电压;馈线终端0 引言近些年，國内各电网公司纷纷在多个城市开展了配网自动化建设，如国家电网、南方电网、地方电力、油田、兵团等等，并且出现了繁荣式的发展。
控制设备由早期的就地式故障处理，发展到现在的基于网络式的远方故障隔离。
在运行监控、故障处理、信息交互、通讯网络等方面取得了很大的发展，为配电系统调度和运维提供了极大的帮助。
我国配电线路在倒闸操作时间、非故障区恢复供电时间以及故障处理时间得到了极大的缩短，保障了供电要求。
但随着大规模的配电自动化终端的使用，对我国电网的调度和运维管理提出了很高的挑战。
为此，一次设备和二次设备如何有效的管理和运用成为今后配电网发展的一个重要趋势。
1 一二次融合发展背景以西门子、ABB、施耐德、日本东芝等为代表的电气巨头公司，早在二三十年前就将一二次设备进行融合，并应用于不同的配电开关。
例如，施耐德利用最新的传感器和物联网技术，对配电设备进行全新设计，开发出了新一代的智能配电开关。
其它国外的一些电气设备制造厂商有的沿用传统的一二次设备分别设计和制造的方式，在后期需要升级的时候，将传统的互感器、测控装置集成到柱上开关箱体内，实现一二次设备的简单物理上的融合。
早些年，我国经济和技术水平相比国外较为落后，导致生产出的电力设备性能和配置较低。
近些年，随着一带一路的牵动、工业不断扩张、城镇和社会主义新农村的不断改造建设，用电负荷也随之快速增长，电能质量也要求越来越高，我国配电线路也暴露出了很多问题。
配电网设备一二次融合FTU说明书(适用于断路器负荷开关分段联络分界)
DAF-810一二次融合FTU（箱式/断路器/负荷开关/分段联络分界）技术使用说明书V2.8s特别提示尊敬的客户：衷心感谢您选用本产品！我们承诺在保证产品性能及品质的同时，将竭诚为您提供完善的技术服务。
为了让您更好地使用本产品，请在设备到货后仔细阅读以下提示内容，并在安装前阅读说明书全文。
工程供货配电终端，现场接线时，请查看随机的《外部接线图》和《航插电缆定义图》图纸，具体配置以随机图纸为准。
在装置通电运行之前，应仔细检查接线是否正确。
装置接地线柱应可靠地经多股铜导线接到接地网上去，以避免装置外壳带电对人身造成伤害，并使装置的抗浪涌干扰电路正常的发挥作用。
智昊不断地对其产品进行改进完善，由于技术的不断进步及国网产品标准的不断更新，说明书与实际产品可能存在差异。
欢迎您对本公司的产品提出宝贵意见。
◆包装箱有无损坏；◆设备外表有无明显的破裂或损坏；◆产品铭牌上的设备名称、型号是否与订货相符；◆装箱清单所列物品、随机文件是否齐全及与实物相符。
目录1 产品概述 (1)1.1产品特点 (1)1.2技术参数 (3)1.3环境条件 (4)2主要功能 (5)3 DAF-810主控单元 (7)3.1功能板概述 (7)3.2主控单元外形尺寸 (8)3.3主控单元前面板布局 (8)3.4主控单元接线端子 (9)4 终端操作面板 (12)5 终端操作使用说明 (13)5.1人机界面 (13)5.1.1 工况显示 (13)5.1.2 LCD主菜单界面 (14)5.1.3 保护投退 (15)5.1.4 保护定值 (16)5.1.5 时间设置 (17)5.1.6设备参数 (17)5.1.7通信参数 (20)5.1.8密码设置 (21)5.1.9 定值浏览 (21)5.1.10 信息记录 (21)5.1.11 遥信信息 (21)5.1.12 其它操作 (21)5.2终端的分、合闸操作 (21)5.2.1就地分合闸 (21)5.2.2手持遥控器分合闸 (22)5.3终端的保护指示与复归 (22)5.4电源模块概述 (22)5.4.1电源模块端子 (23)5.4.2 使用说明 (23)5.5配电线损采集模块 (24)6 终端航插接口定义 (24)7终端外形结构 (26)8 安装接线 (27)9 终端调试 (28)9.1调试所需设备 (28)9.2终端与开关柜本地联调 (28)9.2.1通电前后检查 (28)9.2.2参数设置 (28)9.2.3三遥功能调试 (29)9.3终端与主站联调 (31)9.3.1确认终端相关通信参数设置 (31)9.3.2主站联调 (31)10 投运说明及注意事项 (31)1 产品概述DAF-810配电自动化系统馈线远方终端是针对柱上开关研制的配网自动化产品,是根据配电设备一二次融合的最新发展需求，汲取计算机技术、数字信号处理技术、电网故障检测技术研究的新成果研制的新型馈线远方终端设备（FTU）。
一二次融合成套柱上断路器 标准
一二次融合成套柱上断路器标准一二次融合成套柱上断路器标准一、背景介绍随着电力行业的快速发展，电力设备的标准化成为了当前行业的一个热门话题。
在电力设备中，一二次融合成套柱上断路器标准的制定和执行对于保障电力系统的安全稳定运行具有非常重要的意义。
本文将从多个维度对一二次融合成套柱上断路器标准进行评估，并对其实施进行深入探讨。
二、标准的必要性1. 从安全性的角度来看，一二次融合成套柱上断路器标准的制定可以规范生产和安装工艺，保障设备的安全可靠使用。
2. 从规范化管理的角度来看，标准的实施可以统一行业操作规程，降低管理成本，提高管理效率。
3. 从推动行业发展的角度来看，标准的制定可以促进技术创新，提高产品质量，推动电力行业的可持续发展。
三、标准的内容一二次融合成套柱上断路器标准的内容主要包括以下几个方面：1. 设计要求：包括产品的结构设计、材料选用、外观要求等。
2. 技术要求：包括产品的额定电流、额定短路断口能力、绝缘水平等技术指标。
3. 工艺要求：包括产品的制造工艺、装配工艺、验收标准等。
4. 使用要求：包括产品的安装、使用、维护等方面的要求。
四、标准的制定和实施1. 标准的制定应该充分考虑国内外相关标准的实施情况和行业最新技术发展，确保标准的科学性和先进性。
2. 标准的实施需要有相关的监督检验机构提供技术支持，并严格执行，确保产品符合标准要求。
3. 行业协会、企业以及科研机构需要加强交流合作，共同推动标准的制定和实施，形成合力。
五、对一二次融合成套柱上断路器标准的个人观点和理解在电力设备行业中，一二次融合成套柱上断路器标准的制定与实施对于行业的健康发展和电力系统的安全稳定运行具有非常重要的意义。
作为一名电力从业者，我深切理解标准对于产品质量的重要性，也看到了标准在推动技术进步和行业发展方面的积极作用。
我认为我们应该高度重视一二次融合成套柱上断路器标准的制定和实施工作，不断完善标准体系，促进电力设备行业的健康有序发展。
