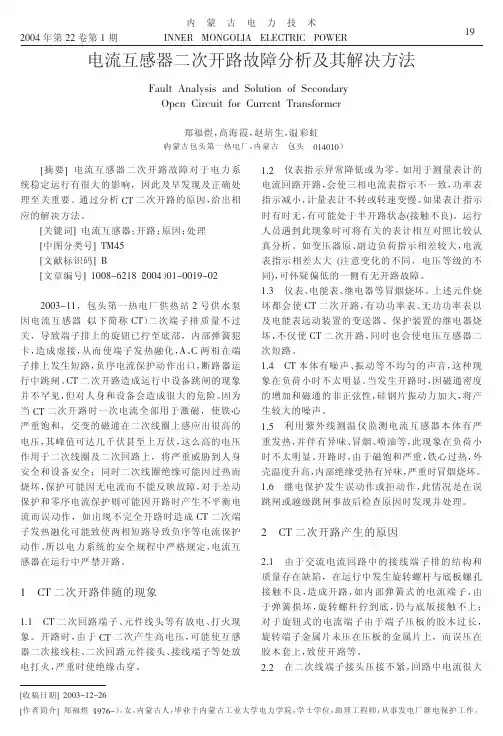

郑福煜，高海霞，赵培生，温彩虹 （内蒙古包头第一热电厂，内蒙古 包头 $’A$’$）
!摘要" 电流互感器二次开路故障对于电力系 统稳定运行有很大的影响，因此及早发现及正确处 理至关重要。通过分析 >? 二次开路的原因，给出相 应的解决方法。
!关键词" 电流互感器；开路；原因；处理 !中图分类号" ?BAC !文献标识码" D !文章编号" ’$$E&(#’E（#$$A）$’&$$’)&$#
电流互感器二次侧开路故障分析及应对措施
电流互感器二次侧开路故障分析及应对措施摘要：因为电流互感器开路产生的高电压会危害人身和电网设备，并且带来安全隐患，因此，本文就针对这种现象的产生加以分析，并对此提出相应的预防和处理方法。
将故障在最小范围内控制，减小损失，达到电网稳定安全运行的最终目的。
关键词：电流互感器；开路；安全隐患；处理1电流互感器工作原理电流互感器的原理与变压器相同，是基于电磁感应原理而设计的。
电流互感器由一次绕组、二次绕组、铁芯、一二次接线端子、绝缘支柱体组成（如图1所示）。
铁芯与变压器相同，是由硅钢片叠制而成，电流互感器的一次绕组匝数很少，一次绕组串联于电力系统的一次设备之中，因此它能够通过一次设备运行中的全部电流。
电流互感器的二次绕组匝数一般较多，二次绕组通过电缆接入继电保护装置、测量装置及计量设备中。
若忽略励磁损耗，一次线圈与二次线圈有相同的安匝数。
电流互感器在正常工作时，其二次回路始终应该处于闭合状态。
2电流互感器开路运行的危害2.1开路运行分析电流互感器的一次绕组匝数较少，一般只有一匝或者几匝，它的一次绕组串接至需要测量的电力系统一次设备之中，流过被测一次电流。
此时，流过电流互感器一次绕组的电流与双绕组变压器正常运行时所流过的电流不同，双绕组变压器的一次侧电流与二次负载有关，而电流互感器的一次侧电流与相应一次设备所流过的电流一致。
电流互感器二次侧绕组的匝数比较多，它与继电保护装置、测控装置、计量表回路串联形成闭合回路，电流互感器在正常工作状态中可以认为其工作于短路状态。
这是因为一次侧绕组电流I1只取决于一次设备的运行状态，不随二次侧电流I2的变化而发生改变，I2的数值大小只由电力负荷阻抗、线路阻抗及电源电压决定，并且二次侧所接继电保护装置、测量装置、计量仪表的电流线圈阻抗很小。
正常工作时一次绕组电流I1产生的磁动势I1N1（F1）仅有很小一部分产生空载磁动势，二次绕组电流I2所产生的磁动势I2N2（F2）对一次绕组所产生的磁动势F1有去磁作用，因此合成磁动势F0及铁芯的合成磁通Φ数值都不大，这就使得二次绕组的感应磁动势e2的数值不大，一般不超过几十伏。
电流互感器二次侧开路时处理方法
电流互感器二次侧开路时处理方法
(1)找出故障属于电流互感器的哪一组电流回路、开路的相别，对继电爱护装置有无影响。
汇报调度，退出可能引起误动作的爱护。
(2)应尽量减小一次负荷电流。
若电流互感器严峻损伤，应准时转移负荷停电检查处理（尽量经转变运行方式，使用户不停电）。
(3)应尽快在就近的试验端子上将电流互感器二次侧短接，再检查处理开路点。
短接时，应使用良好的短接线并按图纸进行，要穿绝缘靴，戴绝缘手套，使用绝缘工具。
(4)若短接时产生火花，说明短接有效。
在短接点后面的回路中，可进一步查找故障点。
(5)若短接时无产生火花，可能短接无效。
故障点可能在短接点前面的回路中，可以逐点向前变换短接点，缩小检查范围。
为了缩短二次侧开路的时间，最好先从电流互感器端子箱端子排处短接。
(6)在故障范围内，应重点检查简单发生故障的端子和元件，或因检修等工作时动过的部位。
(7)检查出故障后，若是能自行处理的故障，例如：接线端子等外部元件松动、接触不良等，可马上处理，然后投入所退出的爱护。
(8)若是不能自行处理的故障（如电流互感器、继电器内部）或不能自行查明的故障，应准时汇报上级，派有关人员处理（应先将电流互感器二次侧短接）。
或经转变运行方式转移负荷，停电检查处理（防止长时间失去爱护）。
互感器的常见故障及处理
互感器的常见故障及处理一、1. 电压互感器有下列故障现象之一,应立即停用：1 高压保险连续熔断两次指10kV电压互感器；2 内部发热,温度过高；3 内部有放电“噼叭”声或其它噪声；4 内部发出焦臭味、冒烟、着火；5 套管严重破裂放电,套管、引线与外壳之间有火花放电；6 GIS互感器设备有漏气或SF6气体压力低于最小运行压力值；2. 发现电压互感器有上述严重故障,其处理程序和一般方法为：1 退出可能误动的保护及自动装置,断开故障电压互感器二次开关或拔掉二次保险;2 电压互感器三相或故障相的高压保险已熔断时,可以断开,隔离故障;3 高压保险未熔断,高压侧绝缘未损坏的故障,可以断开隔离开关,隔离故障;4 高压保险未熔断,电压互感器故障严重,高压侧绝缘已损坏, 禁止使用隔离开关或取下熔断器来断开有故障的电压互感器, 只能用断路器切除故障,然后在不带电情况下断开隔离开关,恢复供电;5 故障隔离,一次母线并列后,合上电压互感器二次联络,重新投入所退出的保护及自动装置;6 电压互感器着火,切断后,用干粉、1211灭火器灭火;3. 10kV电压互感器一次侧熔丝熔断的处理：1 现象：熔断相的相电压降低或接近零,完好相电压不变或略有降低,有功无功表指示降低;2 处理：断开电压互感器隔离开关,取下低压熔丝,做好安全措施后,检查外部无故障,更换同一规格的一次熔丝;若送电时发生连续熔断,此时可能互感器内部有故障,应该将电压互感器停用;4. 10kV电压互感器二次侧熔丝熔断的处理：1 现象：1 电压互感器对应的电压回路断线信号表示,警铃响;2 故障相相电压指示为零或偏低,有功、无功表指示为零或偏低;2 处理方法：1 检查二次电压回路的保险器是否熔断或接触不良;2 如果不是保险器的问题,应立即报告值班调度员;3 检查电压回路有无接头松动或断线现象;4 如找不到原因,故障现象又不能消除,应立即进行停电检查;5. 110kV电压互感器的事故处理：110kV及以上电压互感器一次侧无熔断器保护, 二次侧用低压自动开关来断开二次回路的短路电流;1 现象：母线电压表、有功功率表、无功功率表降为零；主电压回路断线,母线电压回路断线信号,距离保护振荡闭锁；2 处理：立即汇报调度；退出该母线上的线路距离保护出口连接片；试送电压互感器二次侧自动开关,若不成功应及时报告上级领导；不准将电压互感器在二次侧并列,以免扩大事故;二、电流互感器1. 电流互感器有下列故障现象时,应立即停用,但事后必须立即报告值班调度员及有关人员：1 有过热现象；2 内部有臭味、冒烟；3 内部有严重的放电声；4 外绝缘破裂放电；5 GIS互感器设备有漏气或SF6气体压力低于最小运行压力值；2. 电流互感器二次开路故障的处理：1 现象：1 电流互感器声音变大,二次开路处有放电现象;2 电流表、有功功率表和无功功率表指示为零或偏低,电度表不转或转速缓慢;2 处理方法：1 立即把故障现象报告值班调度员;2 根据故障现象判断开路故障点;3 根据现象判断是测量回路还是保护回路;如怀疑是差动回路时,应立即停运差动保护;4 在开路处进行连通或靠电流互感器侧进行短接,带有差动保护回路的,在短接前应先停用差动保护;5 开路处不明显时,应根据接线图进行查找;若通过表面检查不出时,可以分段短路电流互感器二次或分别测量电流回路各点的电压来判断;6 若无法带电短接时,应立即报请值班调度员停电处理;7 检查二次回路开路的工作,必须注意安全,使用合格的绝缘工具;8 在故障范围内,应检查容易发生故障的端子及元件,检查回路有工作时触动过的部位;9 对检查出的故障,能自行处理的,如接线端子等外部元件松动、接触不良等,可立即处理,然后投入所退出的保护;若开路故障点在互感器本体的接线端子上,对于10kV及以下设备应停电处理;10 若是不能自行处理的故障如互感器内部,或不能自行查明故障,应报上级派人检查处。
电流互感器及电压互感器常见故障处理
电流互感器、电压互感器故障现象及处理互感器是将电网高电压变为低电压或将大电流变为小电流的一种特殊变压器，主要用于测量仪表和继电保护装置。
互感器运行和维护的好坏，直接影响电力系统计量的准确性和保护装置动作的可靠性以及电网、设备和人身的安全。
一、电流互感器常见故障及处理1、电流互感器二次开路，端子松动或二次线对地现象：（1）电流互感器本体发出嗡嗡声，严重者冒烟起火。
（2）开路处发生火花放电。
（3）在运行中发生二次回路开路时，会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。
若是连接螺丝松动还可能有打火现象。
（4）电流表指示降为零，有功、无功表的指示降低或有摆动，电度表转慢或停转。
（5）差流越线告警或差动保护误动（303 10KV进线互感器端子松动）（6）电流表指示不准确（热电一高压柜着火，互感器二次线贴着柜壁走线，柜壁温度高导致二次线绝缘层融化对地）处理：（1）发现二次开路，要先分清是哪一组电流回路故障、开路的相别、对保护有无影响，汇报调度，解除有可能误动的保护。
（2）在发现有二次回路开路时，应根据现象判断是属于测量回路还是保护回路。
在处理时要尽量减小一次负荷电流以降低二次回路电压。
操作时要站在绝缘垫上，戴好绝缘手套，使用绝缘工具。
（3）处理前应解除可能引起误动的保护，并尽快在互感器就近的电流端子上用良好的短接线将其二次侧短路后检查处理开路点。
在短接时发现有火花，那么短接应该是有效的，故障点就在短接点以下回路中;否则可能短接无效，故障点仍在短接点以前回路中。
（4）电流互感器二次回路开路引起着火时，应先切断电源后，可用干燥石棉布或干式灭火器进行灭火。
（5）在故障范围内，应检查容易发生故障的端子和元件。
对检查出的故障，能自行处理的，如接线端子等外部元件松动、接触不良等，立即处理后投入所退出的保护。
若开路点在CT本体的接线端子上，则应停电处理。
（7）若外部检查无问题，本体仍有嗡嗡声，说明内部开路，应停电处理。
电流互感器二次侧开路问题解析
电流互感器二次侧开路问题解析文/柴会轩在实际生活中，交流电流表和交流电压表的量程往往不能满足测量的要求。
这就需要利用互感器来扩大交流仪表的量程，特别是在变配电系统中，互感器还可以起到隔离高压、降低表耗功率、节省设备费用的作用，做到一表多用。
电流互感器是用来按一定比例变化电流的仪器，它实际上是一个降流变压器，它能将一次侧的大电流变换成二次侧的小电流，故测量时可根据电流表的指示值与变流比的乘积，计算出一次侧被测大电流。
从而实现以小测大的效果，即安全可靠，又测量准确。
电流互感器在工作时，除了要求接线极性正确外，还规定其二次侧不得开路；二次侧必须接地。
如果二次侧接线错误将会对操作人员及仪表、设备安全造成严重伤害。
特别是二次侧开路问题是造成事故的主要原因。
这是因为电流互感器在正常运行时，二次侧电流产生的磁通对一次侧电流产生的磁通起去磁作用，励磁电流很小，铁心中的总磁通也很小，二次侧绕组的感应电动势一般几十伏。
如果二次侧没有形成回路，二次侧电流的去磁作用消失，一次侧电流完全变为励磁电流，引起铁心内磁通剧增，铁心处于高度饱和状态，加之二次侧绕组的匝数很多，根据电磁感应定律，就会在二次侧绕组开路的两端产生很高的电压，其峰值可达数千伏甚至上万伏。
这么高的电压将严重威胁工作人员和设备的安全。
再者，由于铁心磁感应强度剧增，使铁心损耗大大增加而严重发热，甚至烧坏绝缘。
电流互感器二次侧开路也可能使保护装置因为无电流而不能准确反映故障，差动保护和零序电流保护则可能因开路时产生不平衡电流而误动，因此电流互感器在运行中二次侧绝对不允许开路。
下面介绍几种二次侧开路现象的检测及预防、处理措施。
一、运行中的电流互感器二次侧开路的常用检测方法第一，认真观察仪表指示是否降低或为零。
如果用于测量表计的电流回路开路，会使三相电流表指示不一致，功率表指示减小，计量表计不转或转速变慢。
如果表计指示时有时无，则可能处于半开路状态，即接触不良。
如果变压器一、二次侧负荷指示相差较大，电流表指示相差较大，可怀疑偏低的一侧有开路故障。
电流互感器二次开路的原因与查找处理
电流互感器开路为什么不允许？电流互感器正常工作时，二次回路近于短路状态。
这时二次电流所产生的二次绕组磁动势F2对一次绕组磁动势F1有去磁作用，因此合成磁势F0＝F1-F2不大，合成磁通φ0也不大，二次绕组内感应电动势E2的数值最多不超过几十伏。
因此，为了减少电流互感器的尺寸和造价，互感器铁心的截面是根据电流互感器在正常工作状态下合磁磁通φ0很小而设计的。
使用中的电流互感器如果发生二次回路开路，二次绕组磁动势F2等于零，一次绕组磁动势F1仍保持不变，且全部用于激磁，合成磁势F0=F1，这时的F0较正常时的合成磁势(F1-F2)增大了许多倍，使得铁心中的磁通急剧地增加而达到饱和状态。
由于铁心饱和致使磁通波形变为平顶波，因为感应电动势正比于磁通的变化率dφ/dt，所以这时二次绕组内将感应出很高的感应电动势e2。
二次绕组开路时二次绕组的感应电动势e2是尖顶的非正弦波，其峰值可达数千伏之高，这对工作人员和二次设备以及二次电缆的绝缘都是极危险的。
另一影响是，因铁心内磁通的剧增，引起铁心损耗增大，造成严重发热也会使电流互感器烧毁。
第三个影响是因铁心剩磁过大，使电流互感器的误差增加带电的电流互感器二次绕组严禁开路运行。
简单的讲,这是因为一次的匝数很少。
二次的匝数相对一次是很多的，当二次绕组开路会产生很高过电压，对人身和设备造成威胁，所以电流互感器是严禁开路的，这在《电业安全工作规程》第221条有严格的规定。
不过现在有人发明了"电流互感器开路保护器"。
该保护器主要由连接于二次绕组两端的压敏电阻构成，当电流互感器二次绕组短路或接有负载时，由于二次绕组两端的电压很低，压敏电阻呈现极高的阻值，没有电流流过保护器，不影响互感器的正常运行。
当二次绕组开路产生过电压时，压敏电阻呈低阻值状态，相当于把二次绕组短路，这样就抑制了过电压的产生，达到保护设备和人身安全的目的。
在运行中的电流互感器是将处于高电位的大电流变成低电位的小电流。
电流互感器二次开路故障的处理
电流互感器二次开路故障的处理我们知道，电流互感器即CT一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT是接近短路状态的。
CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。
若二次开路，其阻抗无限大，二次电流等于零，其磁势也等于零，就不能去平衡一次电流产生的磁势，那么一次电流将全部作用于激磁，使铁芯严重饱和。
磁饱和使铁损增大，CT发热，CT线圈的绝缘也会因过热而被烧坏。
还会在铁芯上产生剩磁，增大互感器误差。
最严重的是由于磁饱和，交变磁通的正弦波变为梯形波，在磁通迅速变化的瞬间，二次线圈上将感应出很高的电压，其峰值可达几千伏，如此高的电压作用在二次线圈和二次回路上，对人身和设备都存在着严重的威胁。
所以CT在任何时候都是不允许二次侧开路运行的。
那么我们怎样发现CT二次开路故障呢，一般可从以下现象进行检查判断：（1）回路仪表指示异常，一般是降低或为零。
用于测量表计的电流回路开路，会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。
如表计指示时有时无，则可能处于半开路状态（接触不良）。
（2）CT本体有无噪声、振动不均匀、严重发热、冒烟等现象，当然这些现象在负荷小时表现并不明显。
（3）CT二次回路端子、元件线头有放电、打火现象。
（4）继保发生误动或拒动，这种情况可在误跳闸或越级跳闸时发现并处理。
（5）电度表、继电器等冒烟烧坏。
而有无功功率表及电度表、远动装置的变送器、保护装置的继电器烧坏，不仅会使CT二次开路，还会使PT二次短路。
以上只是检查CT二次开路的一些基本线索，实质上在正常运行中，一次负荷不大，二次无工作，且不是测量用电流回路开路时，CT的二次开路故障是不容易发现的，需要我们实际工作中摸索和积累经验。
检查处理CT二次开路故障，要尽量减小一次负荷电流，以降低二次回路的电压。
变电运行中电流互感器(CT)二次回路开路问题的分析
变电运行中电流互感器(CT)二次回路开路问题的分析摘要在变电运行中，电流互感器二次回路开路对电网的安全运行有着严重的影响，所以在电力系统中电流互感器二次回路开路是必须杜绝的，根据二次回路开路的原因，提出对其的处理措施，并进行分析。
关键词变电运行；电流互感器；二次回路；开路；处理措施电流互感器（CT）是变电运行中一种特殊的变换器，可以使电网中的一次大电流转换成和其成正比的二次小电流，输入到变电运行自动装置或测量仪表中。
因此，电流互感器二次回路开路问题对于电力安全、稳定运行有很大的影响。
1 电流互感器二次回路开路的原因根据多个工作现场的实际情况，造成电流互感器二次回路开路的原因如下：1）交流电流回路中的电流端子，由于结构或质量上的缺陷造成开路。
例如一个220kV 变电所220kV母联电流互感器端子箱内部分电流端子的连接片出现细小的裂纹，导致B相CT 出现较大的异常声响的情况出现。
后来查明这是由于该端子箱采用的电流端子的质量不过关，在用力紧固连接片螺丝的过程中，连接片出现肉眼不宜发现的裂痕，导致电流回路负载增大，CT出现异常声响。
经更换合格的电流端子后，消除了上述缺陷。
还出现过因电流实验端子的接线螺丝本身不带弹簧垫，导致螺丝松动，造成电流回路接触不良，使该端子片及相邻端子片严重烧损，继续运行必然造成开路。
2）外部环境的影响。
由于户外端子箱、电流互感器二次端子接线盒长期处在风吹雨淋的环境下，电流接线端子易受潮，端子螺栓和垫片发生严重锈蚀，长期运行导致电流互感器二次回路开路。
3）工作人员的失误。
如工作中电流端子接线螺丝未拧紧或工作后忘记恢复已打开的电流端子，造成电流二次回路开路。
当电流互感器一次电流较大时，将引起开路点处电流端子绝缘击穿，端子排烧毁等情况。
还有就是在运行的电流互感器二次回路上工作，误打开运行的电流回路造成开路。
2 CT二次回路不得开路和二次负载要小的原因电流互感器一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT 是接近短路状态的。
接线松动引起的电流互感器二次回路开路故障剖析
接线松动引起的电流互感器二次回路开路故障剖析摘要：在电流互感器使用过程中，二次回路开路故障较为常见，这一常见故障会影响电网运行状态，增加电网运行的风险性。
经研究发现，接线松动是引起电流互感器二次回路开路故障的重要原因。
为避免事故发生，确保电网安全稳定运行，本文将结合实际案例，剖析接线松动引起的电流互感器二次回路开路故障及故障解决措施。
关键词：电流互感器；接线松动；二次回路；故障分析电流互感器是一种按一定比例将大电流转换为小电流的装置，这一装置的工作原理是将一次侧接于电网中，将电网的以此电流通过变压电流的原理降低为小电流，为测量仪表、保护装置所用【1】。
在测量过程中，装置的运行状态以及继电保护的可靠性是影响测量结果的重要因素，若电流互感器运行状态不佳，或出现二次回路开路故障，那么继电保护装置会受故障影响出现电流失效情况，导致零序保护与差动保护因为产生不平衡电流而误动，使得测量结果失准失真，严重时威胁人员、设备安全。
下文立足具体案例，详细分析接线松动引起的电流互感器二次回路开路故障。
1案例分析研究调查发现，多数电流互感器故障为二次回路开路故障，而引发二次回路开路故障的原因有以下几个方面：一，人为操作失误；二，环境因素导致装置受潮；三是试验接线端子本身存有质量问题或金属部件接触不良【2】。
在下面这起案例中，继保人员在进行新的直流系统验收与旧直流系统拆除前回路勘查确认工作过程中发现110kVA站#2主变变低502开关柜内有CT二次开路的现象，经过详细检查后，发现存在电流互感器二次回路开路故障，而该故障正是由接线松动引起。
2故障原因解析经详细检查，发现此次故障是由接线松动引起，具体原因为螺丝松动，结合以往工作经验，可以得出引起接线松动的原因不外乎以下几个方面：2.1人为原因《微机保护定检规程》中指出“保护装置进行定检工作时，需对相关二次回路进行紧固”【3】。
如果工作人员在二次运维中大意，未及时拧紧接线螺丝或忘记将已打开的电流端子恢复到原状，会导致主变差流出现异常，进而造成电流二次回路开路，严重时损坏设备，威胁工作人员生命财产安全。
电流互感器二次开路故障的处理

电流互感器二次开路故障的处理电流互感器二次开路故障的处理我们知道，电流互感器即CT一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT是接近短路状态的。
CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。
若二次开路，其阻抗无限大，二次电流等于零，其磁势也等于零，就不能去平衡一次电流产生的磁势，那么一次电流将全部作用于激磁，使铁芯严重饱和。
磁饱和使铁损增大，CT发热，CT线圈的绝缘也会因过热而被烧坏。
还会在铁芯上产生剩磁，增大互感器误差。
最严重的是由于磁饱和，交变磁通的正弦波变为梯形波，在磁通迅速变化的瞬间，二次线圈上将感应出很高的电压，其峰值可达几千伏，如此高的电压作用在二次线圈和二次回路上，对人身和设备都存在着严重的威胁。
所以CT在任何时候都是不允许二次侧开路运行的。
那么我们怎样发现CT二次开路故障呢，一般可从以下现象进行检查判断：（1）回路仪表指示异常，一般是降低或为零。
用于测量表计的电流回路开路，会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。
如表计指示时有时无，则可能处于半开路状态（接触不良）。
（2）CT本体有无噪声、振动不均匀、严重发热、冒烟等现象，当然这些现象在负荷小时表现并不明显。
（3） CT二次回路端子、元件线头有放电、打火现象。
（4）继保发生误动或拒动，这种情况可在误跳闸或越级跳闸时发现并处理。
（5）电度表、继电器等冒烟烧坏。
而有无功功率表及电度表、远动装置的变送器、保护装置的继电器烧坏，不仅会使CT二次开路，还会使PT二次短路。
以上只是检查CT二次开路的一些基本线索，实质上在正常运行中，一次负荷不大，二次无工作，且不是测量用电流回路开路时，CT的二次开路故障是不容易发现的，需要我们实际工作中摸索和积累经验。
检查处理CT二次开路故障，要尽量减小一次负荷电流，以降低二次回路的电压。
电流互感器二次开路故障的处理模版
电流互感器二次开路故障的处理模版一、现象电流互感器二次开路故障是指在互感器二次回路中存在着开路现象，其表现为二次回路电流为零或接近于零，无法提供正确的测量信号。
二、可能原因1. 互感器二次回路接线松动或接触不良；2. 互感器二次回路中存在着断线；3. 互感器二次回路中存在着损坏的元件；4. 互感器二次回路中存在着绝缘失效。
三、处理步骤1. 首先，确认互感器二次开路现象是否由接线松动或接触不良引起。
可以检查互感器二次回路的接线处是否有松动或锈蚀，如果有，及时紧固或清理。
同时，检查接线端子是否正确插入，存在异物或腐蚀现象。
2. 如果确认接线无问题，则需要检查互感器二次回路是否存在断线现象。
可以通过测量互感器二次回路两端的电压来判断是否存在断线。
如果存在断线，需要重新连接或更换互感器。
3. 如果接线和断线都没有问题，那么需要进一步检查互感器二次回路中是否存在损坏的元件。
可以使用万用表等测试工具，逐一检测二次回路中的元件，包括二次线圈、电阻、电容等。
如果发现有损坏的元件，需要及时更换。
4. 最后，如果以上步骤都没有解决问题，那么需要考虑互感器二次回路中的绝缘是否失效。
可以使用绝缘电阻测试仪等工具来检测互感器回路的绝缘情况。
如果发现绝缘失效，需要及时进行修复或更换互感器。
四、注意事项1. 在处理互感器二次开路故障时，需要确保断电，以免给自身和设备造成伤害。
2. 在检查互感器回路时，需要仔细观察和检测，确保问题的准确定位，避免漏检或误判。
3. 在更换元件或互感器时，需要选择合适的规格和型号，确保替换部件的兼容性和性能要求。
4. 在处理互感器故障时，需要按照相关工作规范和操作流程进行，确保操作的安全和有效性。
五、预防措施1. 定期检查互感器及其二次回路的接线是否牢固，排除接触不良和松动的可能。
2. 定期测量互感器二次回路的绝缘电阻，确保绝缘性能良好。
3. 在操作互感器时，注意保护互感器的外壳和绝缘部分，避免外力撞击和损坏。
电流互感器二次线开路和磁芯饱和故障分析
电流互感器二次线开路和磁芯饱和故障分析背景电流互感器是一种常见的电力系统中的测量设备，用于测量电流信号并将其变换为可用于监测和控制目的的小信号。
然而，电流互感器在使用过程中可能会遇到二次线开路和磁芯饱和故障，这会影响其正常的运行和测量准确性。
因此，对电流互感器的二次线开路和磁芯饱和故障进行分析和解决具有重要意义。
二次线开路故障分析二次线开路是指电流互感器二次线路中存在断开或高阻抗的情况。
这种故障会导致电流无法流过二次线路，使得互感器输出的二次电流信号丧失。
造成二次线开路的原因可能有：1. 二次线路连接不良：如线路松动、接触不良等。
2. 二次线路损坏：如线路断裂、短路等。
3. 绝缘老化：二次线路长时间使用后，绝缘层可能会老化，导致线路开路。
对于二次线开路故障的分析，首先需要检查互感器二次线路的连接情况，查看是否存在接触不良或松动现象。
如果连接正常，可以使用万用表或红外热成像仪等工具检测二次线路的连通性，找出故障点并进行修复或更换。
磁芯饱和故障分析磁芯饱和是指电流互感器的磁芯在受到过大的电流冲击时，磁通密度达到饱和状态，导致输出信号失真或偏移。
磁芯饱和通常与互感器的工作点有关，即电流互感器所测量的电流值相对于其额定电流的比例。
造成磁芯饱和的原因可能包括：1. 过大的测量电流：电流互感器工作在超过其额定电流范围的高电流下。
2. 磁芯材料饱和：磁芯材料的磁导率较低，易导致磁芯在高磁场下饱和。
对于磁芯饱和故障的分析，首先需要检查互感器是否工作在正确的额定电流范围内。
如果电流超过了额定范围，需要采取措施限制电流或更换合适的互感器。
另外，选择合适的磁芯材料也能降低磁芯饱和的可能性。
结论电流互感器的二次线开路和磁芯饱和故障是常见的问题，对于确保互感器的正常工作和测量准确性具有重要意义。
通过仔细分析和解决这些故障，可以提高电力系统的可靠性和稳定性。
因此，在使用电流互感器时，应当加强对二次线开路和磁芯饱和故障的预防和处理。
电流互感器二次开路故障分析及处理方法
电流互感器二次开路故障分析及处理方法摘要：电流互感器在电力系统中被广泛应用，其可以将电力系统中一次大的电流进行变化，变换成能够和其成正比的二次小电流，而后输入到测量仪表或继电保护及自动装置当中。
因此，电流互感器在电流系统中发挥着重要作用。
如果发生电流互感器二次开路故障，则会严重影响电力系统运行的安全性，造成设备损坏或人员的伤亡。
所以，电流互感器二次开路故障的处理非常关键。
本文对电流互感器的基本工作原理及其开路现象进行分析，并针对其原因与危害进行简单的介绍，进而探讨电流互感器二次开路故障的处理方法。
关键词：电流互感器；二次开路；故障分析；处理方法1 引言电流互感器二次开路故障严重影响着电力系统运行的稳定性，很有可能导致对电力设备的严重损害，甚至会造成人员伤亡。
因此，明确电流互感器的工作原理，认识电流互感器二次开路故障的现象，并明确电流互感器二次开路故障的危害及原因，进而对电流互感器二次开路故障的处理方法进行探讨，是避免及降低电流二次开路故障危害的前提，也是保障电力系统稳定运行的基础。
2 电流互感器的工作原理及二次开路故障现象析2.1电流互感器的工作原理分析电流互感器其实是一种特殊的变换器，由铁心、一次绕组、二次绕组、绝缘支持物及接线端子构成，其工作原理与变压器类似，属于电磁感应原理。
如下图所示：电流互感器的一次线圈和电路系统的线路是相互串联的，当流过被测电流I1时，会在铁心内部产生交变磁通，从而使得二次线圈感应出与之相对应的二次电流I2。
由于电流互感器的一次绕组匝数较少，因此在使用时一次绕组会在被测电路里面串联，而二次绕组的匝数较多，如果和继电器及测量仪等相互串联使用，由于测量仪表及继电器等的电流线圈没有很大的阻抗，因此，在正常运行时，电流互感器是近乎处于短路状态的，一般认为是没有声音，如果电流互感器出现故障，则会发出异常的声音或产生异常的现象。
电流互感器一次电流的大小对二次电流的大小有直接影响，二次电流的磁势对一次电流有平衡作用。
电流互感器二次故障的原因与处理探讨
电流互感器二次故障的原因与处理探讨电流互感器作为电力系统中最基本的电流采集器件，能够轻松完成大电流到小电流的转换，与继电器一起使用，可以保障电力系统的运行，是电力系统检测和保护的基础，是保障电力系统正常运行的重要组成部分。
但是电流互感器一旦在运行过程中发生故障，会导致电压发生变化，从而增加电力计量的管理难度。
因此找到电流互感器二次故障原因显得极其重要。
基于此，本文针对电流互感器二次故障的原因与处理展开探讨。
标签：电流互感器;二次故障;处理方法1、电流互感器的工作原理电流互感器与变压器的工作原理极其相似，不一样的地方就是电流互感器原边绕组串联在被测电路中，并且匝数比较少;而副边绕组接继电器、电流线圈、电流表等低阻抗负载，低阻抗负载产生的负荷电流极小，相当于短路。
其中被测线路的负载决定了原边和副边的电流大小，而与电流互感器副边负载是没有关系的。
电流互感器不能出现副边开路情况，更不能在其工作进行时没有经过旁路就对电流表和继电器等设施进行拆除。
2、电流互感器使用注意事项第一，电流互感器的铁芯与二次绕组K2（S2）端需要与地进行可靠性的连接。
这样做主要是在实验过程中发生绝缘损伤漏电时，有效规避实验工作者和实验所使用的设施受到意外事故伤害。
第二，在一次绕组中有电流时，如果突然性的把二次回路断掉，就会导致互感器的铁芯过度磁化，进而导致铁芯出现发热的情况，甚至能把绕组烧坏;另外，二次回路能够感应出更高的電动势甚至可能到达几百伏，可能会给工作人员带来危险或导致互感器的匝间击穿造成短路。
所以，在实际接线中，必须采用以下几项保护行为。
①电流互感器的二次电路中不应安装熔断器。
②一个开关与电流表并行连接，使用电流表读数时打开开关，必要时关闭开关，在测量交流电动机电流时，设置此开关的另一个主要用途是在电动机启动时，关闭开关，使大部分较大的启动电流通过开关，从而防止电流表通过较大的电流损坏，称为“密封表开关”或“密封辅助开关”。
电流互感器二次线开路和磁芯饱和故障分析
电流互感器二次线开路和磁芯饱和故障分析背景电流互感器是一种常见的电力设备，用于测量和保护电力系统中的电流。
然而，在使用过程中，可能会出现二次线开路和磁芯饱和等故障问题。
本文对这两种故障进行分析。
二次线开路故障分析二次线开路是指电流互感器的二次线路中出现断路或接触不良的情况。
这种故障可能会导致电流互感器输出信号异常或完全无输出。
原因二次线开路故障可能由以下原因引起：1. 二次线路接插件松动或腐蚀。
2. 二次线路绝缘层损坏。
3. 二次线路过载导致断线。
4. 二次线路中存在短路导致断开。
故障现象当发生二次线开路故障时，可能会出现以下现象：1. 电流互感器二次输出信号变化不稳定。
2. 电流互感器二次输出信号缺失或为零。
解决方法针对二次线开路故障，可以采取以下解决方法：1. 检查二次线路的接插件，确保其紧固可靠。
2. 检查二次线路的绝缘情况，修复或更换受损部分。
3. 避免二次线路过载，合理控制电流互感器的负载。
4. 检查二次线路是否存在短路现象，及时排除问题。
磁芯饱和故障分析磁芯饱和是指电流互感器的磁芯在通电过程中磁感应强度达到饱和状态，导致输出信号失真或偏移。
原因磁芯饱和故障可能由以下原因引起：1. 电流互感器过载。
2. 电流波形畸变，如含有高次谐波。
3. 磁芯材料磁导率低。
4. 磁芯尺寸设计不合理。
故障现象当发生磁芯饱和故障时，可能会出现以下现象：1. 电流互感器输出信号不准确。
2. 电流互感器输出信号偏移明显。
解决方法针对磁芯饱和故障，可以采取以下解决方法：1. 避免电流互感器的过载运行。
2. 减少电流波形畸变，使用滤波器或其他措施去除高次谐波。
3. 选择磁导率较高的磁芯材料。
4. 合理设计磁芯尺寸，确保在额定工作范围内工作。
结论电流互感器的二次线开路和磁芯饱和都可能引起输出信号异常。
通过分析故障原因和现象，并采取相应的解决方法，可以有效解决这些故障，并确保电流互感器的正常运行和可靠性。
电流互感器二次开路故障的处理范文
电流互感器二次开路故障的处理范文电流互感器是电力系统中用于测量电流的重要设备，其作用是通过二次绕组将一次侧的高电流转换为二次侧的低电流，方便测量和保护装置的使用。
然而，在实际使用中，电流互感器的二次开路故障时有发生，这将导致测量结果不准确甚至无法测量电流。
因此，必须及时排除电流互感器二次开路故障，以确保电力系统的正常运行。
本文将介绍电流互感器二次开路故障的处理方法。
一、故障原因分析电流互感器二次开路故障是指电流互感器的二次绕组发生开路故障，即二次侧没有电流输出。
造成电流互感器二次开路故障的主要原因有以下几点：1. 电流互感器二次侧连接线路发生断线或接触不良。
2. 电流互感器二次绕组发生短路。
3. 电流互感器二次绕组与连接线路之间存在接地故障。
4. 电流互感器二次侧负载过重。
以上原因都可能导致电流互感器二次开路故障的发生，需要根据具体情况进行分析和处理。
二、故障处理方法针对电流互感器二次开路故障的不同原因，有以下几种处理方法：1. 检查二次侧连接线路首先，应检查二次侧连接线路是否发生断线或接触不良。
如果发现线路存在问题，应立即排除故障，并重新连接线路。
如果线路接触不良，可采取重新插拔或清洁接点的方法恢复正常。
2. 检查二次绕组其次，应检查电流互感器的二次绕组是否发生短路。
可以通过检查绕组的电阻值是否正常或使用万用表进行检测。
如果发现二次绕组存在短路，应及时更换绕组或整个电流互感器。
3. 排查接地故障如果电流互感器的二次绕组与连接线路之间存在接地故障，也会导致二次开路故障的发生。
此时，应及时排查接地故障，找出故障原因并进行修复。
4. 负载过重处理电流互感器二次侧负载过重也会导致二次开路故障的发生。
在进行负载计算时，应根据电流互感器的额定负载来选择合适的装置。
如果负载过重，应及时采取措施降低负载，以减少对电流互感器的影响。
以上是针对电流互感器二次开路故障的主要处理方法，需要根据实际情况进行具体分析和处理。
CT二次开路检查及处理
我们知道，电流互感器即CT一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT是接近短路状态的。
CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。
若二次开路，其阻抗无限大，二次电流等于零，其磁势也等于零，就不能去平衡一次电流产生的磁势，那么一次电流将全部作用于激磁，使铁芯严重饱和。
磁饱和使铁损增大，CT发热，CT线圈的绝缘也会因过热而被烧坏。
还会在铁芯上产生剩磁，增大互感器误差。
最严重的是由于磁饱和，交变磁通的正弦波变为梯形波，在磁通迅速变化的瞬间，二次线圈上将感应出很高的电压，其峰值可达几千伏，如此高的电压作用在二次线圈和二次回路上，对人身和设备都存在着严重的威胁。
所以CT在任何时候都是不允许二次侧开路运行的。
那么我们怎样发现CT二次开路故障呢，一般可从以下现象进行检查判断：（1）回路仪表指示异常，一般是降低或为零。
用于测量表计的电流回路开路，会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。
如表计指示时有时无，则可能处于半开路状态（接触不良）。
（2） CT本体有无噪声、振动不均匀、严重发热、冒烟等现象，当然这些现象在负荷小时表现并不明显。
（3） CT二次回路端子、元件线头有放电、打火现象。
（4）继保发生误动或拒动，这种情况可在误跳闸或越级跳闸时发现并处理。
（5）电度表、继电器等冒烟烧坏。
而有无功功率表及电度表、远动装置的变送器、保护装置的继电器烧坏，不仅会使CT二次开路，还会使PT二次短路。
以上只是检查CT二次开路的一些基本线索，实质上在正常运行中，一次负荷不大，二次无工作，且不是测量用电流回路开路时，CT的二次开路故障是不容易发现的，需要我们实际工作中摸索和积累经验。
检查处理CT二次开路故障，要尽量减小一次负荷电流，以降低二次回路的电压。
操作时注意安全，要站在绝缘垫上，戴好绝缘手套，使用绝缘良好的工具。
