浅谈电流互感器在运行时二次不得开路

合集下载

浅谈电流互感器误差及影响

浅谈电流互感器误差及影响摘要：电流互感器是一次系统和二次系统电流间的联络元件，将一次回路的大电流转换为小电流，供给测量仪表和保护装置使用。

电流反应系统故障的重要电气量，而保护装置是通过电流互感器来间接反应一次电流的，因此电流互感器的性能直接决定保护装置的运行。

然而从互感器本身和运行使用条件方面来看，电流互感器存在不可避免的误差，本文分别从这两个方面分析了误差，并结合实际工作阐述了误差带来的影响，以便在工作中加强重视，并做出正确的分析。

关键词：电流互感器励磁电流误差一、电流互感器的误差在理想条件下，电流互感器二次电流I 2＝I 1/Kn ，Kn=N 2/ N 1 ，N 1 、N 2 为一、二次绕组的匝数，不存在误差。

但实际上不论在幅值上（考虑变比折算）和角度上，一二次电流都存在差异。

这一点我们可以从图中看到。

从图一看，实际流入互感器二次负载的电流I’2 ＝I 1－Ie ，其中I’2 = I 2 * Kn,Ie 为励磁电流，即建立磁场所需的工作电流。

正是因为励磁损耗的存在，使得I 1 和I’2 在数值上和相位上产生了差异。

正常运行时励磁阻抗很大，励磁电流很小，因此误差不是很大，经常可以被忽略。

但在互感器饱和时，励磁阻抗会变小，励磁电流增大，使误差变大。

图二相量图，以I’2 为基准，E 2 较－I’2超前φ角（二次总阻抗角，即Z 2 和Z 阻抗角），如果不考虑铁磁损耗，励磁阻抗一般被作为电抗性质处理，Ie 超前E 2 为90度， I’2与Ie 合成I 1。

图中I’2与I 1不同相位，两者夹角δ即为角度误差。

对互感器误差的要求一般为，幅值误差小于10％，角度误差小于7度。

二、电流互感器的饱和电流互感器的误差主要是由励磁电流Ie 引起的。

正常运行时由于励磁阻抗较大，因此Ie 很小，以至于这种误差是可以忽略的。

但当CT 饱和时，饱和程度越严重，励磁阻抗越小，Z图一等值电路E 图二相量图励磁电流极大的增大，使互感器的误差成倍的增大，影响保护的正确动作。

电流互感器二次侧开路的后果

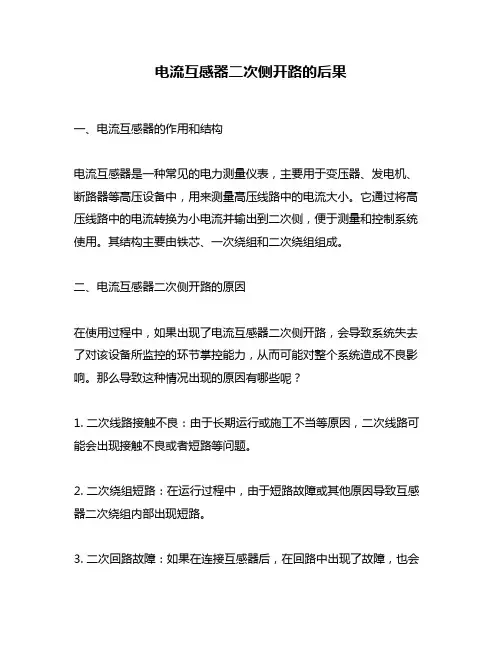

电流互感器二次侧开路的后果一、电流互感器的作用和结构电流互感器是一种常见的电力测量仪表，主要用于变压器、发电机、断路器等高压设备中，用来测量高压线路中的电流大小。

它通过将高压线路中的电流转换为小电流并输出到二次侧，便于测量和控制系统使用。

其结构主要由铁芯、一次绕组和二次绕组组成。

二、电流互感器二次侧开路的原因在使用过程中，如果出现了电流互感器二次侧开路，会导致系统失去了对该设备所监控的环节掌控能力，从而可能对整个系统造成不良影响。

那么导致这种情况出现的原因有哪些呢？1. 二次线路接触不良：由于长期运行或施工不当等原因，二次线路可能会出现接触不良或者短路等问题。

2. 二次绕组短路：在运行过程中，由于短路故障或其他原因导致互感器二次绕组内部出现短路。

3. 二次回路故障：如果在连接互感器后，在回路中出现了故障，也会导致互感器二次侧开路。

三、电流互感器二次侧开路的后果1. 无法正常测量电流值：由于二次侧开路，导致无法输出正确的电流值，从而可能会对系统的运行产生影响。

2. 缺失监控环节：在电力系统中，互感器通常用于监控高压线路上的电流大小，如果出现了二次侧开路情况，那么就会导致该环节失效，从而可能会对整个系统的运行产生影响。

3. 设备损坏：如果在出现二次侧开路情况时没有及时处理或者处理不当，那么就有可能会给设备带来损坏或其他不良影响。

比如，在断路器中使用互感器进行保护时，如果出现了二次侧开路，则有可能会导致断路器误动作或者不能正常保护设备。

4. 安全风险：在使用过程中出现了二次侧开路情况时，如果没有及时处理或者处理不当，则有可能会对人员安全产生威胁。

比如，在高压线路中使用互感器进行测量时，如果发生了短路等问题，则有可能会给工作人员带来安全风险。

四、如何避免电流互感器二次侧开路为了避免出现电流互感器二次侧开路的情况，我们可以采取以下措施：1. 定期检查：定期对电流互感器进行检查，发现问题及时处理，从而避免问题的扩大。

电流,互感器安装要求及二次,开路,故障的处理为什么电流互感器二次侧不能开路

电流,互感器安装要求及二次,开路,故障的处理为什么电流互感器二次侧不能开路电流互感器安装要求及二次开路故障的处理 1.按图施工，接线正确，导线两端编号标记应清楚，标号范围符合规程要求。

2.二次回路导线或电缆，均应采用铜线，电流互感器回路导线截面不应小于2.5mm2,电压互感器回路导线截面不应小于1.5mm2.3.电流互感器出口第一端子排应选用专用电流端子，电流互感器不使用的二次绕组在接线板处应短路并接地。

4.盘、柜内二次回路导线不应有接头，控制电缆或导线中间亦不应有接头，如必须有接头时，应采用其所长的接线端子箱过渡连接。

5.电流互感器极性不能接反，相序、相别应符合设计及规程要求，对于差动保护用的互感器接线，在投入运行前必须测定两臂电流相量图以检验接线的正确性6.二次回路导线排列应整齐美观，导线与电气元件及端子排的连接螺丝必须无虚接松动现象，导线绑把卡点距离应符合规程要求。

7.二次回路对地绝缘应良好，电压回路和电流回路之间不应有混线现象。

8.电流及电压回路，均应在互感器二次侧出口处一点接地。

电压回路应有熔断器保护。

电流互感器即CT一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT是接近短路状态的。

CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。

若二次开路，其阻抗无限大，二次电流等于零，其磁势也等于零，就不能去平衡一次电流产生的磁势，那么一次电流将全部作用于激磁，使铁芯严重饱和。

磁饱和使铁损增大，CT发热，CT线圈的绝缘也会因过热而被烧坏。

还会在铁芯上产生剩磁，增大互感器误差。

最严重的是由于磁饱和，交变磁通的正弦波变为梯形波，在磁通迅速变化的瞬间，二次线圈上将感应出很高的电压，其峰值可达几千伏，如此高的电压作用在二次线圈和二次回路上，对人身和设备都存在着严重的威胁。

谈电流互感器二次绕组使用注意事项

防范措施
使用电流互感器二次绕组时应注意：选用合适的准确度级。准确级是指在规定的二次负荷范围内，一次电流为额定值时的最大误差。计量、测量精度。对于计量回路应选用精度较高的０．２Ｓ或０．５Ｓ级，因为这两个级
别的绕组在１％－１２０％的负荷间能够满足准确度要求。（注：Ｓ是指当通过电流互感器的电流远小于额定电流时，互感器的准确度仍保证在０．２、０．５级这个精确度上。）
电流互感器饱和原因分析：在故障条件下，由于故障电流大、故障电流中的非周期分量、电流互感器铁心中剩磁的存在等原因，电流互感器存在饱和的可能性，特别是电流互感器在大的冲击电流之后，由于剩磁的影响，电流互感器可能在比较小的故障电流下而发生饱和；比率制动特性仅考虑了１０％误差曲线，这意味着比率制动特性不能保证当电流互感器饱和，误差超过１０％以后能可靠制动。所以在外部故障时，如果仅有比率制动特性，电流互感器饱和时，差动就有误动的可能。换一句话说，仅有比率制动特性的差动保护，在外部故障时发生误动是不可避免的。
⑴对差动继电器进行了校验，检验合格。
⑵检查差动保护整定值，与定值通知单的数据相符。
ቤተ መጻሕፍቲ ባይዱ⑶检查差动保护二次回路接线正确，二次回路绝缘符合规程要求。
⑷测量相位角与差流均正确。 ⑸测量电流互感器的变化，变流比符合通知单要求。 ⑹差动保护传动试验，差动继电器动作正确，信号继电器掉牌正确，保护出口继电器动作正确，保护装置无误动或拒动现象。以上各项目检查全部合格，说明差动保护装置及二次回路接线良好，未有故障。
保护准确度：而对于保护使用的绕组一般准确度要求不是很高，除满足额定电流下不超过规定值，要求在较大短路电流下有较好的传变性，保证误差不超过规定值。

为什么电压互感器不能短路，电流互感器不得开路

为什么电压互感器不能短路，电流互感器不得开路
无论是电流互感器还是电压互感器其原理和变压器都是一样的，区别在于电流互感器二次侧出来的是一次电流成正比的二次电流，其电压很低；而电压互感器二次侧出来的是与一次电压成正比的二次电压，其电流很小，所以电流互感器用于保护和测量一次侧的电流、电压互感器用于保护和测量一次侧的电压。

电压互感器不能短路：
因为电压互感器二次侧线圈匝数本身很少，而且接入阻抗也比较小。

如果短路会产生比较大的短路电流烧坏互感器的绕组。

电流互感器不能开路：
电流互感器二次侧线圈线圈匝数比较多，检测元件提供部分电流产生和一次侧想反的磁通量来抵消铁芯中的磁动势和励磁电流。

如果二次侧线圈开路，则一次侧电流全部成为励磁电流，使铁芯中磁通量增大，铁芯饱和引起发热损坏。

而且二次侧线圈匝数比较多会产生感应电动势，形成高压，危及操作人员和检测设备的安全。

运行时电流互感器二次线能不能短接？

运行时电流互感器二次线能不能短接？
一般高压电流互感器二次侧上会有两组接线端，目前依据说明是用了一组，另外一组不用，一次侧有电流的时候电流互感器二次侧不许开路，否则会产生高电压，或者烧毁互感器，
假如另外一组二次短接起来不用，本身也不会有损害！是一种爱护性措施。

电流互感器二次侧可以短接，不会有什么影响。

严禁电流互感器二次侧开路，依据负荷电流大小，可能引起高电压。

电流互感器二次侧电流小，是可以直接短接的主要缘由。

依据功率平衡原理，电流互感器的二次侧电压就很高，所以不允许电流互感器（TA,CT)二次侧开路。

电流互感器二次侧不许开路运行。

接在电流互感器副线圈上的仪表线圈的阻抗很小，相当于在副线圈短路状态下运行。

互感器副线圈端子上电压只有几伏。

因而铁芯中的磁通量是很小的。

原线圈磁动势虽然可达到几百安或上千安匝或更大。

但是大部分被短路副线圈所建立的去磁磁动势所抵消，只剩下很小一部分作为铁芯的励磁磁动势以建立铁芯中的磁通。

假如在运行中时副线圈断开，副边电流等于零，那么起去磁作用的磁动势消逝，而原边的磁动势不变，原边被测电流全部成为励磁电流，这将使铁芯中磁通量急剧，铁芯严峻发热以致烧坏线圈绝缘，或使高压侧对地短路。

另外副线圈开路会感应出很高的电压，这对仪表和操作人员是很危急的所以电流互感器二次侧不许断开。

1。

浅谈电流互感器常见故障及处理

浅谈电流互感器常见故障及处理【摘要】电能计量装置中，电流互感器是其中一种必不可少的器具，如果它在运行使用中发生了故障，那么互感器本身的倍率就会成倍增加，进而导致电能计量误差变大。

为了减小电能计量误差，我们有必要对电流互感器故障进行控制。

本文从电流互感器的基本知识谈起，对电流互感器在运行使用中的常见故障进行分析，并在此基础上探讨出了几点相应的处理措施，以供同行参考。

【关键词】电流互感器；故障；处理方法互感器是一种在电力系统中被广泛使用的电力设备，一般分为两种，即电流互感器和电压互感器。

就电流互感器来说，当其应用于电力系统中时，能够成功的将电力系统中的大电流转换为小电流，配合上继电器，可对电力系统的运行安全进行保护。

但是，电流互感器在应用中如果发生了故障，那么就极有可能导致电能电压计量不准，增大计量误差，不利于电力计量管理。

因此，摸清电流互感器故障原因，并采取有效措施对其故障进行消除是当前电能计量工作中应当引起重视的一项工作。

一、电流互感器基本知识介绍所谓电流互感器，主要是指安设于电力系统中，能够将系统中的大电流转换成小电流的一种是电器。

当其与继电器配合时，可以对电力系统进行保护。

从电流互感器的性质上来说，该类电器也属于一种变压器，工作原理与变压器基本类似，只变换的对象不是电能电压，而是电流，所以电流互感器也可成为变流器。

比起变压器，电流互感器具有以下两个独特的特点：（1）电流互感器二次回路的负荷是仪表和继电保护装置的电流线圈，阻抗小，相当于变压器的短路运行。

而一次电流由线路的负载决定，不由二次电流决定。

因此，二次电流几乎不受二次负载的影响，只随一次电流的改变而变化，所以能测量电流，具有一定的准确级。

（2）电流互感器二次绕组不允许开路运行。

这是因为二次电流对一次电流产生的磁通是去磁作用，一次电流一部分用以平衡二次电流，另一部分用作励磁。

如果二次开路，则一次电流全部作为励磁作用，铁芯过饱和，二次绕组开路两端产生很高的电动势，从而产生很高的电压，这种是极不安全的，同时铁损也增加，有烧毁互感器的可能，所以电流互感器二次不能开路运行。

电流互感器二次侧开路问题解析

电流互感器二次侧开路问题解析文/柴会轩在实际生活中，交流电流表和交流电压表的量程往往不能满足测量的要求。

这就需要利用互感器来扩大交流仪表的量程，特别是在变配电系统中，互感器还可以起到隔离高压、降低表耗功率、节省设备费用的作用，做到一表多用。

　电流互感器是用来按一定比例变化电流的仪器，它实际上是一个降流变压器，它能将一次侧的大电流变换成二次侧的小电流，故测量时可根据电流表的指示值与变流比的乘积，计算出一次侧被测大电流。

从而实现以小测大的效果，即安全可靠，又测量准确。

电流互感器在工作时，除了要求接线极性正确外，还规定其二次侧不得开路；二次侧必须接地。

如果二次侧接线错误将会对操作人员及仪表、设备安全造成严重伤害。

特别是二次侧开路问题是造成事故的主要原因。

这是因为电流互感器在正常运行时，二次侧电流产生的磁通对一次侧电流产生的磁通起去磁作用，励磁电流很小，铁心中的总磁通也很小，二次侧绕组的感应电动势一般几十伏。

如果二次侧没有形成回路，二次侧电流的去磁作用消失，一次侧电流完全变为励磁电流，引起铁心内磁通剧增，铁心处于高度饱和状态，加之二次侧绕组的匝数很多，根据电磁感应定律，就会在二次侧绕组开路的两端产生很高的电压，其峰值可达数千伏甚至上万伏。

这么高的电压将严重威胁工作人员和设备的安全。

再者，由于铁心磁感应强度剧增，使铁心损耗大大增加而严重发热，甚至烧坏绝缘。

电流互感器二次侧开路也可能使保护装置因为无电流而不能准确反映故障，差动保护和零序电流保护则可能因开路时产生不平衡电流而误动，因此电流互感器在运行中二次侧绝对不允许开路。

下面介绍几种二次侧开路现象的检测及预防、处理措施。

一、运行中的电流互感器二次侧开路的常用检测方法第一，认真观察仪表指示是否降低或为零。

如果用于测量表计的电流回路开路，会使三相电流表指示不一致，功率表指示减小，计量表计不转或转速变慢。

如果表计指示时有时无，则可能处于半开路状态，即接触不良。

如果变压器一、二次侧负荷指示相差较大，电流表指示相差较大，可怀疑偏低的一侧有开路故障。

电流互感器二次开路的原因与查找处理

电流互感器开路为什么不允许？电流互感器正常工作时，二次回路近于短路状态。

这时二次电流所产生的二次绕组磁动势F2对一次绕组磁动势F1有去磁作用，因此合成磁势F0＝F1-F2不大，合成磁通φ0也不大，二次绕组内感应电动势E2的数值最多不超过几十伏。

因此，为了减少电流互感器的尺寸和造价，互感器铁心的截面是根据电流互感器在正常工作状态下合磁磁通φ0很小而设计的。

使用中的电流互感器如果发生二次回路开路，二次绕组磁动势F2等于零，一次绕组磁动势F1仍保持不变，且全部用于激磁，合成磁势F0=F1，这时的F0较正常时的合成磁势(F1-F2)增大了许多倍，使得铁心中的磁通急剧地增加而达到饱和状态。

由于铁心饱和致使磁通波形变为平顶波，因为感应电动势正比于磁通的变化率dφ/dt，所以这时二次绕组内将感应出很高的感应电动势e2。

二次绕组开路时二次绕组的感应电动势e2是尖顶的非正弦波，其峰值可达数千伏之高，这对工作人员和二次设备以及二次电缆的绝缘都是极危险的。

另一影响是，因铁心内磁通的剧增，引起铁心损耗增大，造成严重发热也会使电流互感器烧毁。

第三个影响是因铁心剩磁过大，使电流互感器的误差增加带电的电流互感器二次绕组严禁开路运行。

简单的讲,这是因为一次的匝数很少。

二次的匝数相对一次是很多的，当二次绕组开路会产生很高过电压，对人身和设备造成威胁，所以电流互感器是严禁开路的，这在《电业安全工作规程》第221条有严格的规定。

不过现在有人发明了"电流互感器开路保护器"。

该保护器主要由连接于二次绕组两端的压敏电阻构成，当电流互感器二次绕组短路或接有负载时，由于二次绕组两端的电压很低，压敏电阻呈现极高的阻值，没有电流流过保护器，不影响互感器的正常运行。

当二次绕组开路产生过电压时，压敏电阻呈低阻值状态，相当于把二次绕组短路，这样就抑制了过电压的产生，达到保护设备和人身安全的目的。

在运行中的电流互感器是将处于高电位的大电流变成低电位的小电流。

电流互感器二次侧是什么意思_电流互感器二次侧为什么不能开路

电流互感器二次侧是什么意思_电流互感器二次侧为什么不能开路电流互感器简介电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。

电流互感器是由闭合的铁心和绕组组成。

它的一次侧绕组匝数很少，串在需要测量的电流的线路中。

因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。

词条介绍了其工作原理、参数说明、分类、使用介绍等。

电流互感器工作原理电流互感器的原理是依据电磁感应原理，它的一次绕组经常有线路的全部电流流过，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

在理想的电流互感器中，如果假定空载电流Ⅰ0=0，则总磁动势Ⅰ0N0=0，根据能量守恒定律，一次绕组磁动势等于二次绕组磁动势，即Ⅰ1NI=-Ⅰ2N2即电流互感器的电流与它的匝数成反比，一次电流对二次电流的比值Ⅰ1/Ⅰ2称为电流互感器的电流比。

当知道二次电流时，乘上电流比就可以求出一次电流，这时二次电流的相量与一次电流的相量相差1800。

什么是电流互感器二次侧电流互感器是一种测量用的特殊的变压器。

工作原理和变压器相同。

都是利用电磁感应工作的。

只不过用途不同。

它有两个互相绝缘的线圈。

套在一个闭合的铁芯柱上。

在电路中与被测线路串联的线圈叫一次侧。

与仪表相连的叫二次侧。

它的作用主要是变换电流。

在发电和用电的不同情况。

线路上的电流大小不一。

而且相当悬殊。

有的线路只几安。

有的线路有几千几万安。

要直接测量这些大大小小的电流就得需要从几安到几万的许多电流表。

这样就给仪表制造带来了困难。

另外有的电路是高压的。

论文浅析电流互感器(TA)二次开路故障的问题(论文)

吉林交通职业技术学院论文论文题目：浅析电流互感器（TA)二次开路故障的问题系别专业： XXXX分院 XXXXXX专业班级： XXXXX班姓名： XXX（XX号）指导教师： XXXS 完成时间： XXXX年XX月摘要按规定，电流互感器在运行中严禁二次侧开路。

这是因为电流互感器在正常运行时，二次侧电流产生的磁通对一次侧电流产生的磁通起去磁作用，励磁电流甚小，铁心中的总磁通很小，二次侧绕组的感应电动势不超过几十伏。

如果二次侧开路，二次侧电流的去磁作用消失，一次侧电流完全变为励磁电流，引起铁心内磁通剧增，铁心处于高度饱和状态，电流互感器的作用是将一次侧大电流变换成二次侧的标准小电流，与仪表配合可进行电流、电能测量；与继电器配合可对系统进行过流、过负荷及短路保护，它可使仪表、继电器保护装置与线路高压隔离，保护人员和设备的安全。

但在日常工作中有时会遇到电流互感器二次回路开路产生高电压损坏设备或伤人的事故。

关键词：电流互感器二次开路电流互感器二次开路预防危害电器保护装置电流变换电能测量短路保护日常工作二次侧应对措施高电压仪表目录一、电流互感器基础知识 (2)（一）定义 (2)（二）基本原理 (2)（三）使用原则 (2)二、电流互感器的二次回路开路故障分析 (3)（一）关于故障发生的原因 (3)（二）如何对故障进行检查和判断 (4)1、二次回路开路故障的伴随现象 (4)2、可采取的两种检查方法 (4)（三）电流互感器TA二次开路的后果 (4)三、电流互感器二次开路故障的处理和防范 (5)（一）电流互感器二次开路故障的处理 (5)（二）电流互感器二次开路的预防措施 (5)1日常防范 (5)2设计电路预防 (5)总结 (6)致谢 (7)参考文献 (8)一、电流互感器基础知识（一）定义1电流互感器为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器(voltage transformer),而进行电流转换的互感器为电流互感器,简称为TA。

浅谈互感器的运行规则及配置原则

浅谈互感器的运行规则及配置原则摘要：随着我国电网智能化步伐的日益增速，电子式互感器将更广泛的应用于工程中。

是交流电路中一次系统和二次系统间的联络元件，用以分别向测量仪表、继电器和电压线圈供电，正确反映电气设备的正常情况和故障情况。

互感器统属于特种变压器，其工作原理与变压器基本相同。

从互感器概述、电压互感器、电流互感器的运行以及互感器配置原则等方面作以阐述。

关键词：电压互感器；电流互感器；互感器配置前言伴随我国电网智能化步伐的日益增速，以及智能电网紧凑化和系统化等特点，作为智能变电站中尤为重要的组成部分之一，互感器的应用与发展变得十分重要，电力系统各单位也对互感器的选择配置、可靠性、推广应用等提出了许多新的建议及更加严格的要求。

1 互感器概述1.1 互感器的作用互感器的作用可以归纳为五点：一是将一次系统的高电压和大电流换成二次系统的低电压和小电流，用以分别向测量仪表、继电器的电压线圈和电流线圈供电，正确反映电气设备的正常运行参数和故障情况；二是能使测量仪表和继电器等二次侧的设备与一次侧的高压设备在电气方面隔离，以保证工作人员的安全；三是能使测量仪表和继电器等二次设备实现标准化、小型化、结构轻巧、价格便宜、便于屏内安装；四是能够采用低压小载面控制电缆，实现远距离测量和控制；五是当一次系统发生短路故障时，能够保护测量仪表和继电器等二次设备免受大电流的损害。

1.2 电压互感器的一般论述电压互感器的种类很多，可按不同方法进行分类：按工作原理分为电磁式、电容式；按安装地点分为户外式、户内式，通常35kV以下制成户内式，35kV以上制成户外式；按相数分为单相式、三相式，单相电压互感器可制成任何电压等级，而三相电压互感器则只限于10kV及以下电压等级；按绕组数分为双绕组式、三绕组式；按绝缘结构分为干式、塑料浇注式、充气式和油浸式，其中油浸式分为普通式、串级式，10～35kV为普通式，110kV及以上为串级式或电容式。

电流互感器二次开路分析及影响

２０１１年１２月５１３事故发生前，启备变压器第一
套保护模拟量模块出现故障造成采集数据失真，检修人员在申请启备变压器停电并做好安全措施之
后，更换其模块；并且重新进行了加量检查无误后，
恢复送电。由于启备变压器低压侧（六千伏Ａ段备
月份投运前的试验报告及运行几个月来数据的采
１简介１．Ｉ试验数据来源２０１１年１２月１０日运行人员在巡检设备过程
集都符合实际情况；（３）如果出厂时绕组线圈匝间绝缘存在缺陷，则不会在二次引出线端子排处烧
关键词电流互感器；二次开路；电流比；原因分析及措施
中图分类号：ＴＭ４５２文献标识码：Ｂ
文章编号：１００８－０８９９（２０１３）０４－００３１ — ０３
设备没有过大负荷，其运行过程中无短路和接地造成的两套继电保护动作；（２）电流互感器２０１１年８
在重新连接上时接触不良，送电前工作人员未检
查，在启动厂用设备时启备变压器负荷增加，低压
侧串联的电流互感器一次电流增大，开路的二次绕
组感应出很高电压因而出了此次事故。
３＿２原理分析
４）充电电流选择不当，绕组充电时间不够，影响测试结果。
陷。事故现场分析第一、三种情况可以排除，原因有３点：（１）、运行人员反映，启备变压器所带的电气

电流互感器二次开路故障分析及处理方法

电流互感器二次开路故障分析及处理方法摘要：电流互感器在电力系统中被广泛应用，其可以将电力系统中一次大的电流进行变化，变换成能够和其成正比的二次小电流，而后输入到测量仪表或继电保护及自动装置当中。

因此，电流互感器在电流系统中发挥着重要作用。

如果发生电流互感器二次开路故障，则会严重影响电力系统运行的安全性，造成设备损坏或人员的伤亡。

所以，电流互感器二次开路故障的处理非常关键。

本文对电流互感器的基本工作原理及其开路现象进行分析，并针对其原因与危害进行简单的介绍，进而探讨电流互感器二次开路故障的处理方法。

关键词：电流互感器；二次开路；故障分析；处理方法1 引言电流互感器二次开路故障严重影响着电力系统运行的稳定性，很有可能导致对电力设备的严重损害，甚至会造成人员伤亡。

因此，明确电流互感器的工作原理，认识电流互感器二次开路故障的现象，并明确电流互感器二次开路故障的危害及原因，进而对电流互感器二次开路故障的处理方法进行探讨，是避免及降低电流二次开路故障危害的前提，也是保障电力系统稳定运行的基础。

2 电流互感器的工作原理及二次开路故障现象析2.1电流互感器的工作原理分析电流互感器其实是一种特殊的变换器，由铁心、一次绕组、二次绕组、绝缘支持物及接线端子构成，其工作原理与变压器类似，属于电磁感应原理。

如下图所示：电流互感器的一次线圈和电路系统的线路是相互串联的，当流过被测电流I1时，会在铁心内部产生交变磁通，从而使得二次线圈感应出与之相对应的二次电流I2。

由于电流互感器的一次绕组匝数较少，因此在使用时一次绕组会在被测电路里面串联，而二次绕组的匝数较多，如果和继电器及测量仪等相互串联使用，由于测量仪表及继电器等的电流线圈没有很大的阻抗，因此，在正常运行时，电流互感器是近乎处于短路状态的，一般认为是没有声音，如果电流互感器出现故障，则会发出异常的声音或产生异常的现象。

电流互感器一次电流的大小对二次电流的大小有直接影响，二次电流的磁势对一次电流有平衡作用。

运行中的电流互感器二次侧为什么不得开路？开路后产生的危害和注意事项

运行中的电流互感器二次侧为什么不得开路？开路后产生
的危害和注意事项
(1)运行中的电流互感器二次侧不得开路，原因如下：电流互感器正常运行时，由于二次侧负荷阻抗很小，接近于短路状态，一次侧电流产生的磁动势大部分被二次侧电流产生的反磁动势所补偿，总磁通密度不大，在二次绕组中产生的电动势也不大。

当运行中的电流互感器二次侧开路时，阻抗变为无穷大，二次侧电流为零，不产生反磁动势，一次侧电流全部变成励磁电流，铁芯中的磁感应强度急剧增加，铁芯严重饱和，磁通波形将变成平顶波，当磁通由正变到负或由负变到正时，二次侧电压很高，其峰值可达几千伏。

(2)开路后产生的危害：
1)电流互感器二次绕组对地绝缘是按低电压设计的，当二次绕组中感应很大的电动势时，将会造成仪表、继电保护装置、安全自动装置及电流互感器二次侧绝缘损坏，严重威胁人身和设备的安全。

2)由于一次侧电流全部变成励磁电流，将会造成铁芯磁通密度过度增大，铁芯严重过热而损坏。

(3)处理时应注意的事项：
1)处理前应停用有关的保护装置及安全自动装置。

2)应使用绝缘工具进行处理。

3)应在回路断开点前面短接，使电流互感器二次侧阻抗变为零。

电流互感器二次故障的原因与处理探讨

电流互感器二次故障的原因与处理探讨电流互感器作为电力系统中最基本的电流采集器件，能够轻松完成大电流到小电流的转换，与继电器一起使用，可以保障电力系统的运行，是电力系统检测和保护的基础，是保障电力系统正常运行的重要组成部分。

但是电流互感器一旦在运行过程中发生故障，会导致电压发生变化，从而增加电力计量的管理难度。

因此找到电流互感器二次故障原因显得极其重要。

基于此，本文针对电流互感器二次故障的原因与处理展开探讨。

标签：电流互感器;二次故障;处理方法1、电流互感器的工作原理电流互感器与变压器的工作原理极其相似，不一样的地方就是电流互感器原边绕组串联在被测电路中，并且匝数比较少;而副边绕组接继电器、电流线圈、电流表等低阻抗负载，低阻抗负载产生的负荷电流极小，相当于短路。

其中被测线路的负载决定了原边和副边的电流大小，而与电流互感器副边负载是没有关系的。

电流互感器不能出现副边开路情况，更不能在其工作进行时没有经过旁路就对电流表和继电器等设施进行拆除。

2、电流互感器使用注意事项第一，电流互感器的铁芯与二次绕组K2（S2）端需要与地进行可靠性的连接。

这样做主要是在实验过程中发生绝缘损伤漏电时，有效规避实验工作者和实验所使用的设施受到意外事故伤害。

第二，在一次绕组中有电流时，如果突然性的把二次回路断掉，就会导致互感器的铁芯过度磁化，进而导致铁芯出现发热的情况，甚至能把绕组烧坏;另外，二次回路能够感应出更高的電动势甚至可能到达几百伏，可能会给工作人员带来危险或导致互感器的匝间击穿造成短路。

所以，在实际接线中，必须采用以下几项保护行为。

①电流互感器的二次电路中不应安装熔断器。

②一个开关与电流表并行连接，使用电流表读数时打开开关，必要时关闭开关，在测量交流电动机电流时，设置此开关的另一个主要用途是在电动机启动时，关闭开关，使大部分较大的启动电流通过开关，从而防止电流表通过较大的电流损坏，称为“密封表开关”或“密封辅助开关”。

电流互感器二次回路开路的原因分析与处理预防

电流互感器二次回路开路的原因分析与处理预防摘要:本文全面分析了运行中电流互感器二次回路开路的原因和开路后伴随的现象，以及平常如何根据现象进行开路的初步判断，遇开路后的处理方法。

归纳了此类事故预防和处理的方法，为电力工作人员处理电流互感器二次开路提供依据。

文章关键词: 电流互感器二次回路开路预防1 电流互感器等值电路及相量图2 电流互感器二次回路开路的原理分析与现象归纳2.1电流互感器二次回路开路的原理分析电流互感器正常工作时，二次回路近于短路状态。

但是，电流互感器如果发生二次回路开路，二次绕组磁动势F2等于零，一次绕组磁动势F1仍保持不变，且全部用于激磁，合成磁势F0=F1，这时的F0较正常时的合成磁势(F1-F2)增大了许多倍，使得铁心中的磁通急剧地增加而达到饱和状态。

由于铁心饱和致使磁通波形变为平顶波，因为感应电动势正比于磁通的变化率dφ/dt，所以这时二次绕组内将感应出很高的感应电动势e2。

二次绕组开路时二次绕组的感应电动势e2是尖顶的非正弦波，其峰值可达数千伏之高，这对工作人员和二次设备以及二次电缆的绝缘都是极危险的。

还有，因铁心内磁通的剧增，引起铁心损耗增大，造成严重发热也会使电流互感器烧毁。

再有，因铁心剩磁过大，使电流互感器的误差增加。

因此，许多继电保护规程及相关资料都明确写着电流互感器在运行中二次侧严禁开路,电流互感器在使用中必须与二次负荷确切联结，不接负荷时则应可靠短接，短接的导线必须有足够的截面，以免当一次过电流时产生的较大的二次电流将导线熔断，造成二次开路而出现高电压。

2.2产生电流互感器二次回路开路的原因通过以上的原理分析，我们知道电流互感器二次开路所产生危害，以下是笔者总结了平时工作中电流互感器开路的原因：1、由于电流回路中试验端子压板的胶木头过长，旋转端子金属片未压在压板的金属片上而误压在胶木套上，致使开路。

电流互感器的二次侧在工作时决不允许开路

双色线，中性线（N)线为淡蓝色；相线为L1－黄色、L2－绿色、L3－红色。单相供电开关线为红色，开关后一般采用白色或黄色。
导线的接头位置不应在绝缘子固定处，接头位置距导线固定处应在0.5米以上，以免妨碍扎线及折断.
板用刀开关的选择
电工的都应该知道的一些常识
常识
三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N 保护接地线双颜色（PE）
变压器在运行中，变压器各相电流不应超过额定电流；最大不平衡电流不得超过额定电流的25%。变压器投入运行后应定期进行检修。
三极胶盖闸刀开关电源进线应按在静触头端的进线座上，用电设备接在下面熔丝的出线座上。
刀开关在切断状况时，手柄应该向下，接通状况时，手柄应该向上，不能倒装或平装，
三极胶盖闸刀开关作用是短路保护。隔离电源，安全检修。
低压负荷开关的外壳应可靠接地。
选用自动空气开关作总开关时，在这些开关进线侧必须有明显的断开点，明显断开点可采用隔离开关、刀开关或熔断器等。
7、空载输出电压正常,带载后显示过载或过电流
该种情况一般是由于参数设置不当或驱动电路老化,模块损伤引起。冰箱抽空加制冷液方法
?? 冰箱抽空加制冷液方法对于制冷设备的维修,抽空是一般故障的第二步骤检修.第一是打压(不包括换压缩机或换管).在确定管路不漏的情况下,下一步就是抽空.常用方法有两种:1,用真空泵抽空.也可以用一个压缩
1．结构形式的Βιβλιοθήκη 择根据它在线路中的作用和它在成套配电装置中的安装位置来确定它的结构形式.仅用来隔离电源时,则只需选用不带灭弧罩的产品;如用来分断负载时,就应选用带灭弧罩的,而且是通过杠杆来操作的产品;如中央手柄式刀开关不能切断负荷电流,其他形式的可切断一定的负荷电流,但必须选带灭弧罩的刀开关.此外,还应根椐是正面操作还是侧面操作,是直接操作还是杠杆传动,是板前接线还是板后接线来选择结构形式.

电流互感器的二次侧在工作时决不允许开路

电流互感器的二次侧在工作时决不允许开路电工的都应该知道的一些常识常识三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N保护接地线双颜色（PE）变压器在运行中，变压器各相电流不应超过额定电流；最大不平衡电流不得超过额定电流的25%。

变压器投入运行后应定期进行检修。

同一台变压器供电的系统中，不宜保护接地和保护接零混用。

电压互感器二次线圈的额定电压一般为100V。

电压互感器的二次侧在工作时不得短路。

因短路时将产生很大的短路电流，有可能烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行保护。

电压互感器的二次侧有一端必须接地。

这是为了防止一，二次线圈绝缘击穿时，一次高压窜入二次侧，危及人身及设备的安全。

电流互感器在工作时二次侧接近于短路状况。

二次线圈的额定电流一般为5A电流互感器的二次侧在工作时决不允许开路，电流互感器的二次侧有一端必须接地，防止其一、二次线圈绝缘击穿时，一次侧高压窜入二次侧。

电流互感器在联接时，要注意其一、二次线圈的极性，我国互感器采用减极性的标号法。

安装时一定要注意接线正确可靠，并且二次侧不允许接熔断器或开关。

即使因为某种原因要拆除二次侧的仪表或其他装置时，也必须先将二次侧短路，然后再进行拆除。

低压开关是指1KV以下的隔离开关、断路器、熔断器等等低压配电装置所控制的负荷，必须分路清楚，严禁一闸多控和混淆。

低压配电装置与自备发电机设备的联锁装置应动作可靠。

严禁自备发电设备与电网私自并联运行。

低压配电装置前后左右操作维护的通道上应铺设绝缘垫，同时严禁在通道上堆放其他物品。

接设备时：先接设备，后接电源。

拆设备时：先拆电源，后拆设备。

接线路时：先接零线，后接火线。

拆线路时：先拆火线，后拆零线。

低压熔断器不能作为电动机的过负荷保护。

熔断器的额定电压必须大于等于配电线路的工作电压。

熔断器的额定电流必须大于等于熔体的额定电流。

熔断器的分断能力必须大于配电线路可能出现的最大短路电流。

熔体额定电流的选用，必须满足线路正常工作电流和电动机的起动电流。

电流互感器二次测不允许开路

电流互感器二次测不允许开路
电流互感器是一种特别的变压器，其一次侧线圈匝数很少（低压通常只有1匝），而二次侧线圈匝数许多（比如一个1000/5的互感器，二次侧线圈是一次侧的200倍）。

在二侧开路时，二次侧电压会上升到一次侧线圈压降的许多倍（1000/5的互感器，就是200倍），从而影响二次回路的正常运行，并危及人身平安。

1、由于磁感应强度剧增，使铁芯损耗增大，严峻发热，甚至烧坏绝缘。

因此，电流互感器二次侧开路是肯定不允许的，这是电气试验人员的一个大忌。

2、电流互感器在正常运行时，二次电流产生的磁通势对一次电流产生的磁通势起去磁作用，励磁电流甚小，铁芯中的总磁通很小，二次绕组的感应电动势不超过几十伏搜寻。

假如二次侧开路，二次电流的去磁作用消逝，其一次电流完全变为励磁电流，引起铁芯内磁通剧增，铁芯处于高度饱和状态，加之二次绕组的匝数许多，依据电磁感应定律正＝4．44／fNB，就会在二次绕组两端产生很高(甚至可达数千伏)的电压，不但可能损坏二次绕组的绝缘，而且将严峻危及人身平安。

3、假如电流互感器的二次侧运行中短路，二次线圈的阻抗大大减小，就会消失很大的短路电流，使副线圈因严峻发热而烧毁。

因此在运行中电流互感器不允许短路。

一般电压互感器二次侧要用熔断器。

只有35千伏及以下的互感器中，才在高压侧有熔断器其目的是当互感器发生短路时把它从高压电路中切断，短路电阻小，则电压与电阻的商
大，即电流大，危急！。
