220kV输电线路节能导线设计方法
浅谈220kV输电线路设计
浅谈220kV输电线路设计发表时间：2016-11-03T15:52:54.270Z 来源：《电力设备》2016年第15期作者：张世亮[导读] 我国电力线路可以分为低压、高压、超高压、特高压这四种种类。
（深圳市达能电力技术有限公司广东深圳 518000）摘要：我国电力线路可以分为低压、高压、超高压、特高压这四种种类，220kV输电线路是我国电力系统最重要的高压输电线路，对于各个地区的电力供应和社会发展有着重要作用。
为了确保220kV输电线路的安全稳定运行，必须要尽量简化220kV输电线路复杂的网络结构，优化和完善220kV输电线路设计，提高输电线路的可靠性。
关键词：输电线路；设计一、220kV输电线路的特点与其他电压等级的输电线路相比，220kV输电线路具备以下特征：输电线路的路径较长、线路覆盖范围较广、线路沿经的地理环境复杂多变，通常情况下，220kV输电线路需要穿过高山低谷，而山区的地质条件复杂多变、交通运输也极为不便，因而输电线路的施工及后期运行维护工作也存在难度。
其次，220kV输电线路运行参数、结构参数及额定电压较高，因此周围带电体会产生较高的电场强度。
第三，220kV输电线路的杆塔较高，具有吨位大、绝缘子片数多、绝缘子串较长的特征，为了有效应对故障事故，必须要准备充足的备件及备品，因而备件配置工作也较为重要。
由于220kV输电线路输送的容量较大，而输电线路又在电网中占据着重要地位，一旦出现安全施工，那么将会造成严重的危害，产生巨大损失，因此220kV输电线路对运行的安全性、稳定性有着较高要求。
二、220kV输电线路设计要点2.1 220kV输电线路的杆塔设计杆塔是支撑220kV输电线路的重要基础，支撑220kV输电线路的导线与地线，并且还要确保220kV输电线路符合绝缘性和电磁场限制条件的要求。
220kV输电线路不同种类的杆塔，其运行安全、占地面积、施工工期、建设造价、运输费用与时间等方面有很大差异，而杆塔在整个220kV输电线路施工中占有很大比例。
220kV架空输电线路规划设计要点
水电工程Һ㊀２２０ｋＶ架空输电线路规划设计要点常㊀睿摘㊀要:随着社会需求的不断增加ꎬ城市用电负荷的持续攀升ꎬ架空输电线路作为电力传输重要通道ꎬ其建设规模也越来越大ꎮ架空输电线路由于自身具有点多㊁线长㊁面广的特点ꎬ因此随着城区的不断扩张和城镇建设用地的高密度开发ꎬ其运行环境越发严峻ꎬ故障跳闸次数不断增加ꎬ给城区电网带来较大冲击ꎮ基于此ꎬ文章就２２０ｋＶ架空输电线路规划设计要点展开论述ꎮ关键词:２２０ｋＶꎻ架空输电线路ꎻ规划设计一㊁引言伴随当前经济稳步增长ꎬ电力能源作为日常生产和生活中必不可少的能源ꎬ其需求量与日增加ꎮ作为电力系统中非常重要的组成ꎬ２２０ｋＶ架空输电线路起到的作用是非常关键的ꎮ因此ꎬ必须要加强规划设计工作保证电力系统能够可靠和安全ꎮ所以ꎬ２２０ｋＶ架空输电线路规划设计具有重要现实意义ꎮ二㊁架空输电线路影响因素(一)人的因素人员作为输电线路基建工程的实施与管理主体ꎬ必须要求这些工作人员要具有较高的专业素养与安全质量意识ꎮ由于该次工程的线路长度达５８ｋｍꎬ而且地形相对比较复杂ꎬ各个施工段比较分散ꎬ在一定程度上造成了较大的施工风险ꎮ例如对风险的管控力度较小ꎬ则会引发严重的施工质量问题ꎬ比如沿线杆塔设置不合理ꎬ增加线路曲折系数ꎬ或者是对地形地质处理不科学ꎬ导致杆塔组立不稳ꎬ就会出现杆塔倾斜等现象ꎬ严重危及整个基建工程的建设质量ꎮ(二)风险的因素架空输电线路基建工程的施工周期比较长ꎬ在施工过程中会存在许多风险ꎬ这些风险也给基建工程的质量管控带来了极大挑战ꎮ由于当前的基建工程质量管理水平都不高ꎬ这也是施工风险评估与防范不到位导致的ꎬ所以风险因素对于架空输电线路基建工程的质量管理有很多的负面影响ꎮ(三)管理方面的因素在架空输电线路基建工程施工过程中ꎬ如果各个管理环节不完善ꎬ会出现各种不可避免的质量问题ꎮ由于加工输电线路基建工程具有复杂性ꎬ如果管理施工不到位ꎬ则会产生质量问题ꎮ在该次架空输电线路基建工程中ꎬ隐蔽工程的质量对整体工程质量具有较大的影响ꎬ如果监理工作的落实不到位ꎬ就会出现严重的施工偏差ꎬ例如发生倒杆㊁流沙等问题ꎬ对基建工程质量形成不利的负面作用ꎮ三㊁规划设计要点(一)地域概况ＡＸ县域广阔㊁小水电多㊁电网结构薄弱ꎬ可靠性差ꎬ为满足ＡＸ南部电网ꎬ尤其是ＬＱ组团区域负荷持续快速发展的需要ꎬ须建设２２０ｋＶＸＮ(ＺＹ)变电站ꎬ文章以接入ＡＸＸＹ２２０ｋＶ变电站的两回线路为例ꎬ进行规划设计ꎮ(二)导线选型１.按经济电流密度和载流量选择截面根据«城市电力网规划设计导则»电网供电安全采用Ｎ－１准则ꎬ正常运行状态ꎬ３ˑ１８０ＭＶＡ主变经济负载率按６７％取值时ꎬ持续工作电流为９５０Ａꎬ按现行规范中的经济电流密度(计算取经济电流密度１.１５Ａ/ｍｍ２)选择导线截面ꎮ经计算ꎬ经济输送的截面为８２６ｍｍ２ꎮ２.按载流量选型根据系统输送容量情况ꎬ根据导线持续载流量计算导线输送容量来选择导线截面ꎬ拟按ＪＬ/Ｇ１Ａ－３００和ＪＬ/Ｇ１Ａ－４００两种型号导线进行持续载流量对比选择ꎮ(三)线路路径１.路径选择基本原则在路径优化过程中ꎬ贯穿环境保护意识ꎬ综合考虑经济效益㊁环境效益ꎮ避开军事设施㊁城镇及当地规划区等重要企业ꎻ减少农田侵占ꎻ避开险恶地形㊁不良地质地段ꎬ尽量选择地质条件好的平地ꎬ从而降低降低工程造价ꎮ考虑与已建及拟建线路之间的关系ꎬ尽可能平行已建线路ꎬ减少交叉跨越ꎬ便于施工及后期运行维护ꎮ２.路径方案的形成根据两个变电站的位置ꎬ收集较新版１ʒ１００００电子版地形图ꎬ再根据路径选线基本原则㊁结合ＧＰＭＳ影像地图进行室内对比选线ꎮ由于两个变电站都靠近镇区ꎬ且两者之间的航空距离较短(１８.２ｋｍ)ꎬ从１ʒ１万地形图及ＧＰＭＳ影像图分析ꎬ制订了较可行路径方案ꎮ室内选线后ꎬ首先对方案进行现场勘察ꎬ并携带手持ＧＰＳ测出重要交叉跨越位置ꎬ对现场的控制点㊁新建障碍物进行定位ꎬ选线尽量避开控制点㊁障碍物ꎻ再结合手机版地图进行定位ꎬ确定人所处位置以及线路的走向情况ꎮ根据现场勘察和数据处理ꎬ在１ʒ１００００电子版地形图画出可行的线路通道ꎬ标出跨越点和障碍物ꎮ再综合考虑ＡＸ县今后１１０ｋＶ变电站规划情况ꎬ预留１１０ｋＶ电力线路通道ꎮ３.路径方案对比分析根据路径选线情况ꎬ现在将两个方案对比分析ꎮ南㊁北两个方案在路径长度㊁地貌㊁交叉跨越上相差不多ꎬ但在地形㊁工程运距㊁交通条件㊁施工条件㊁运行维护条件㊁投资角度上南方案更优越ꎮ综上ꎬ最终确定南方案ꎬ路径全长约２３.２ｋｍꎮ(四)导线㊁地线型号１.导线型号根据导线选型结论ꎬ结合考虑本工程气象覆冰㊁冰雹灾害㊁微地形调查情况ꎬ本工程线路导线拟选择钢芯铝绞线ꎬ型号ＪＬ/Ｇ１Ａ－４００/３５ꎮ２.地线选型输电线路的架空地线除具有防止雷电直击导线外ꎬ同时还具有提高对通信线的屏蔽效能㊁对长线路还可降低线路零序阻抗达到降低线路工频过电压水平等作用ꎮ本工程根据系统通信设计的需要ꎬ本工程两根地线分别采用１根ＯＰＧＷ光缆和１根良导体地线ＪＬ/ＬＢ２０Ａ－９５/５５设计ꎮ(五)绝缘配合瓷绝缘子㊁玻璃绝缘子㊁复合绝缘子从全寿命周期对比下ꎬ复合绝缘子具有较大的经济效益ꎮ本工程邻近线路均采用复合绝缘子ꎬ运行情况良好ꎬ为此推荐采用棒形悬式复合绝缘子ꎬ根据本工程气象条件㊁导线使用情况ꎬ复合绝缘子悬垂串选用ＦＸＢＷ－２２０/１２０－３ꎬ耐张串选用ＦＸＢＷ－２２０/１６０－３ꎮ根据污秽爬距的要求ꎬ悬垂串采用１４＋１片瓷绝缘子组装成串ꎬ耐张串采用１５片耐污型瓷绝缘子组装成串ꎮ(六)防雷策略对输电线路的整体情况进行评估ꎬ根据线路重要等级㊁线路所经区域的雷击情况㊁线路结构特点等ꎬ对输电线路进行精准化㊁差异化的防雷改造ꎬ既要保证线路的防雷安全ꎬ又能够最大限度地降低防雷施工成本ꎬ得出最佳防雷解决方案ꎮ四㊁结语综上所述ꎬ对于２２０ｋＶ架空输电线路来讲在具体建设过程中会遇到非常多的不利因素ꎬ影响到线路正常使用ꎮ因此ꎬ作为设计人员要提前优化规划设计工作ꎬ对有可能出现的问题进行预先判断ꎬ充分保证架空输电线路后期正常运行ꎬ确保供电工作的安全和可靠ꎮ参考文献:[１]梁国锐.２２０ｋＶ架空输电线路设计探析[Ｊ].科技与创新ꎬ２０１７(１１):１３５－１３６.作者简介:常睿ꎬ焦作市光源电力集团有限公司第一分公司ꎮ５６１。
220kV架空输电线路规划设计要点
220kV架空输电线路规划设计要点输电线路是整个电力系统中的重要组成部分，其作用是通过自身的运行，将电能输送至各个用电单位，将复杂的电力系统用输电线路网络的形式连接起来，因此其设计的合理性直接关系整个电路系统的安全性与可靠性。
标签：220kV架空输电线路;设计要点引言电力线路的种类可分为：特高压、超高压、高压、低压四种，其中220kV 输电线路是我国最常用的高压输电线路之一，并且随着城市化进程的发展，220kV输电线路已经成为城市供电的主要方式。
1导线选型1.1按经济电流密度和载流量选择截面根据《城市电力网规划设计导则》电网供电安全采用N-1准则，正常运行状态，3×180MV A主变经济负载率按67%取值时，持续工作电流为950A，按现行规范中的经济电流密度（计算取经济电流密度1.15A/mm2）选择导线截面。
经计算，经济输送的截面为826mm2。
1.2按载流量选型根据系统输送容量情况，根据导线持续载流量计算导线输送容量来选择导线载面，拟按JL/G1A-300和JL/G1A-400两种型号导线进行持续载流量对比选择，JL/G1A-300导线在环境温度40℃，导线温度70℃时持续载流量最低，本工程线路拟采用双分裂导线，载流量按此最低值计算，线路持续输送容量可达403MV A，可达3×180MV A主变负载的75%左右，满足系统输送容量的要求。
相同条件计算JL/G1A-400导线，其持续载流量可达约464MV A，达到3×180MV A主变负载的86%。
综合考虑到电网规划、发展趋势及系统潮流走向情况，本工程线路导线截面按2×400mm2设计，双分裂导线，型号为2×JL/G1A-400/35钢芯稀土铝绞线。
2220kV架空输电线路设计的要点2.1220kV架空输电线路设计中线路路径的设计220kV架空输电线路设计中的线路设计包含了输电线路的技术性、经济性、可行性以及系统运行的可靠性，直接关系整个输电线路的质量，也是整个220kV 架空输电线路设计的基础。
220KV输电线路导线接地方案(正式)
220KV输电线路导线接地方案(正式)1. 背景本文档旨在提供一份220KV输电线路导线接地方案，以确保线路的安全和稳定运行。
2. 方案概述该方案针对220KV输电线路的导线接地进行设计，旨在满足以下要求：- 确保导线接地的有效性和可靠性；- 遵守相关法规和标准；- 最大程度减少对环境的负面影响。
3. 方案细节3.1. 接地方式本方案采用单点接地方式，即导线通过地线与地面形成接地。
3.2. 接地电阻为了保证接地的有效性，接地电阻应满足标准要求。
根据相关规范，导线接地系统的电阻应小于阈值。
详细的计算和测量方法将在后续阶段进行。
3.3. 地线选型地线的选型应考虑导线的电流负荷、导线材料和线路特点等因素。
为了确保地线的导电能力和耐腐蚀性，建议选用铜质地线，并根据实际情况进行断面的确定。
3.4. 地线布设地线的布设应遵循以下原则：- 根据线路的走向和地形条件确定布设路径；- 保持良好的接地连接，防止地线松动或断开；- 遵循安全距离要求，确保地线不与其他设施发生干扰。
3.5. 接地系统维护为了确保接地系统的可靠性和安全性，需要定期检查、维护和测试接地装置。
具体的维护计划和测试方法将在后续阶段制定。
4. 风险评估在选取和实施导线接地方案时，应充分考虑相关风险因素并采取相应的措施来降低风险。
5. 法规和标准该方案应符合国家和地方的法规和标准要求。
在设计和实施方案时，必须遵守相关法规和标准的要求。
6. 结论本方案为220KV输电线路的导线接地提供了一套可行的方案。
通过合理设计和实施，可以确保线路的安全运行和人员的安全。
在实际操作中，应严格按照方案要求进行施工和维护，并定期检查和测试接地系统的状态。
以上方案仅供参考，具体实施应根据实际情况进行调整和优化。
如有疑问或需要进一步讨论，请随时与我们联系。

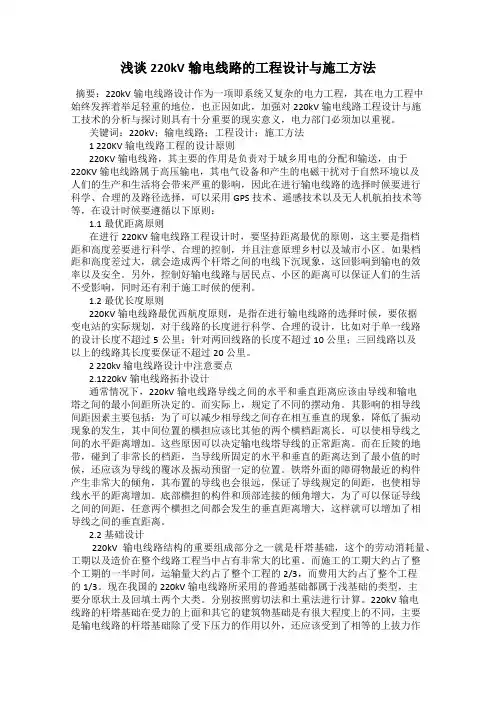

浅谈220kV输电线路的工程设计与施工方法
浅谈220kV输电线路的工程设计与施工方法摘要：220kV输电线路设计作为一项即系统又复杂的电力工程，其在电力工程中始终发挥着举足轻重的地位，也正因如此，加强对220kV输电线路工程设计与施工技术的分析与探讨则具有十分重要的现实意义，电力部门必须加以重视。
关键词：220kV；输电线路；工程设计；施工方法1 220KV输电线路工程的设计原则220KV输电线路，其主要的作用是负责对于城乡用电的分配和输送，由于220KV输电线路属于高压输电，其电气设备和产生的电磁干扰对于自然环境以及人们的生产和生活将会带来严重的影响，因此在进行输电线路的选择时候要进行科学、合理的及路径选择，可以采用GPS技术、遥感技术以及无人机航拍技术等等，在设计时候要遵循以下原则：1.1最优距离原则在进行220KV输电线路工程设计时，要坚持距离最优的原则，这主要是指档距和高度差要进行科学、合理的控制，并且注意原理乡村以及城市小区。
如果档距和高度差过大，就会造成两个杆塔之间的电线下沉现象，这回影响到输电的效率以及安全。
另外，控制好输电线路与居民点、小区的距离可以保证人们的生活不受影响，同时还有利于施工时候的便利。
1.2最优长度原则220KV输电线路最优西航度原则，是指在进行输电线路的选择时候，要依据变电站的实际规划，对于线路的长度进行科学、合理的设计，比如对于单一线路的设计长度不超过5公里；针对两回线路的长度不超过10公里；三回线路以及以上的线路其长度要保证不超过20公里。
2 220kv输电线路设计中注意要点2.1220kV输电线路拓扑设计通常情况下，220kV输电线路导线之间的水平和垂直距离应该由导线和输电塔之间的最小间距所决定的。
而实际上，规定了不同的摆动角。
其影响的相导线间距因素主要包括：为了可以减少相导线之间存在相互垂直的现象，降低了振动现象的发生，其中间位置的横担应该比其他的两个横档距离长。
可以使相导线之间的水平距离增加。
节能导线在高压输电线路设计中的应用
节能导线在高压输电线路设计中的应用摘要：导线是实施高压输电的基本载体，其在输电过程中会产生损害。
而节能导线在输电功能中的应用可有效的减少导线输电线路损耗。
在高压输电线路中推广新技术和新材料，是建设绿色电网的重要举措，亦是建设智能电网的内在需求，是目前高度关注的课题。
基于此，本文针对节能导线在高压输电线路设计中的应用展开相关论述，以供参考。
关键词：节能导线；高压输电线路；应用1导线结构及节能原理输电线路损耗主要由电晕损耗和电阻损耗组成。
在电晕损耗基本相同的情况下，输电线路损耗主要由导线的直流电阻决定。
在交流输电中，还有少量集肤效应和铁心引起的损耗，该部分损耗只占输电线路损耗的2%~5%。
因此，导线直流电阻的大小决定了输电线路损耗量。
Q I2R103(1)式中：Q为电阻损耗能量，kW h；I为负荷电流，A；为负荷损失小时数，h；R为线路总电阻，。
(2)式中：N为导线分裂数；m为常数，直流线路单极取1，双极取2，交流线路单回取3，双回取6；r为单根导线单公里电阻，/km；L为线路单根导线长度，km。
由式(1)(2)显然可见，单根导线直流电阻r与电阻损耗Q成正比。
因此，降低直流电阻将减少电阻损耗。
在等外径(等总截面)应用条件下，比普通钢芯铝绞线直流电阻小的导线称为节能类导线。
2节能导线种类目前，建议推广的节能类导线共有三种，主要通过提高导电率来降低直流电阻。
钢芯高导电率硬铝绞线中，铝单丝导电率较与铝截面相同的普通钢芯铝绞线，由61%IACS(金属线导电率与退火铜导电率的比值)提高至63%,降低了直流电阻。
通过合理设计铝合金芯和铝线的股数来提高总体导电率是降低直流电阻的可行策略，如铝合金芯铝绞线中，采用53%IACS高强度铝合金芯来替换61%IACS的铝线，而在中强度全铝合金绞线中，采用58.5%IACS中强度铝合金芯替换61%IACS铝线，两者均可降低直流电阻水平，达到降低输电损耗的目的。
3节能导线在输电线路中的应用3.1节能导线的电气特性3.1.1电磁环境在相同施工条件下，即系统条件、相序排列、分裂间距和分裂数相同时,3种节能导线相比于普通导线，表面场强基本相同，无线电干扰水平和可听噪声水平也十分相近，因此节能导线的选型不受电磁环境影响。
220kV架空输电线路规划设计要点
220kV架空输电线路规划设计要点摘要：在我国电力系统运作过程中，架空送电线占据着重要的地位。
电能主要是通过电线从发电厂向每位用户家里传输架空送电线，能有效地降低人为活动产生的干扰。
文章对220kV架空输电线路进行简要概述，并分析了220kV架空输电线路规划设计要点，最后提出了220kV架空输电线路规划设计的注意事项，旨在推动我国电力行业的可持续发展。
关键词：220kV；架空；输电线路；规划；设计要点一、220kV架空输电线路简要阐述在架空输电线路设计过程中，不仅要参照当地的科学标准，还需要尊重区域的实际条件。
在进行输电线路设计过程中应该将输电线路的路径以及电路设计的关键点进行全面考虑，才能更好的应对突发状况。
在进行220kV架空输电线路设计过程中，必须要按照输送电能。
在荷载高低进行划分。
线路主要有超高压、高压以及低压三种，主要对输送电能到容量进行界定，也就是说，输送电能的容量越高，线路使用的电压也就越高、与此同时，在进行输电线路设计过程中，应该按照结构特点，将其重点划分为架空线路和电缆线路。
一般情况下，铺设电缆线路对电路的质量要求更高，在实际投入使用过程中需要较大的建设量工程造价较高，且在运作过程中，维修成本也较大。
近年来，随着科学技术不断发展，220kV电缆线路应用日渐成熟，由于施工难度大，造价运维成本高，仅用于城区等不宜采用架空线路地段，220kV输电线路仍主要采用架空型式；220kV输电线路它能有效地实现电能的跨区域进行调动，错开去之间的用电高峰期，在最大范围内保证电力系统具备较高的运作能力。
二、220kV架空输电线路规划设计要点1.220kV架空输电线路规划设计中导线的选择导线是架空输电线路中关键部分之一，其主要的作用就是输送电能、传导电流。
导向通常是裸露的架设在电杆上的，其自身需要承受温度、丙炔、日照、风、雨以及自身重量的变化，因此在进行导线的选择时，不但应该考虑导线的电气性能与机械强度，还应该根据输电线路周边的环境进行选择，目前，我国应用最广泛的是钢芯铝绞线导线，这主要是钢芯铝绞线的内部是钢线，外部是铝线绞制形成，其不但机械强度好，还能够传输大部分电流。
220KV输电线路的工程设计与施工方法
220KV输电线路的工程设计与施工方法摘要：220kV的电路的设计难度并不高，但是，因为的其能够决定的电力的分配和传输，所以，在管理上必须要深入，以免影响正常的供电。
整体来看，在设计上需要考虑一些客观因素，例如环境因素、工艺因素、人力因素等，只有良好的保证工程实现，才能够在电路运行过程中实现安全，进而合理的帮助用户分配电能。
关键词：220KV；输电线路；工程设计；施工方法20世纪60年代以来直流输电有新发展，与交流输电相配合，组成交直流混合的电力系统。
更正一点，在电力系统中，35KV至220KV电压等级的电力线路成为输电线路；500KV至更高称为超高压输电线路，而10KV及以下的称为配电线路。
供电线路是要长距离输电，所以电压要高，就可以减少在输电过程中的损耗，而配电网是输电网的下级系统，已经过枢纽变电所的变电、降压，所以电压不高。
再经过地方变电所，就变成我们平常用的220v了。
本文所讲述的就是220kv输电线路。
众所周知，作为电路施工中最常用的输电线路之一，220kv输电线路需要确保安全无故障，才能保证人们的用电安全。
作者通过讲述自己的经验，系统地分析了施工中需要注意的地方，希望对读者有所帮助。
1设计工作的关键点1.1导线的设计由于220kV架空输电线路导线的质量要求十分的严格，我们在进行设计工作的时候，需要加大对影响因素的分析。
由于220kV的电压较高，大部分位于室外，我们需要做好的设计工作就是，加强其对防腐的要求，更需要跟根据工程的实际的需要进行处理。
我们需要采用导电性能强、重量轻的导线。
还有我们应该针对施工地点的环境选择最适合的配备方式。
架空电线通常是架设在电线杆上，我们在进行选择的时候，应该加大对影响因素的分析，做好导线的保护工作。
1.2220kV架空输电线路杆塔设计的要点电线路杆塔就是为了支撑电线的，我们在实际设计的时候，需要对电线路杆塔的高度和材质进行选择，当然最重要的工作就是进行安放地点的选择。
220kv单回路架空输电线路设计
220kV单回路架空输电线路设计一、概述220kV单回路架空输电线路是一种高压输电线路，通常用于高电压电力传输，主要特点是线路长、电压高、搭建时间长、构造复杂。
在设计过程中，需要考虑众多的电气和机械因素，才能保证线路的安全运行。
本文将从线路设计的角度对220kV单回路架空输电线路进行介绍，包括线路的构成、所需的材料和主要的设计要求等方面，希望对相关领域的工作者提供参考资料。
二、设计要求1. 线路的长度和形状220kV单回路架空输电线路的长度可以分为跨、段和杆塔三个部分。
其中，跨表示两座杆塔之间的直线距离；段是依据杆塔的形状以及跨的长度，由多根导线组成；杆塔则是支撑导线和固定电缆的结构物。
线路的长度和形状要根据具体的工程设计来进行调整，在满足电气安全要求的前提下，尽量减小杆塔的数量，同时保持导线保持一定的间距，以免导线之间产生触碰等安全问题。
2. 电气设计要求220kV单回路架空输电线路的电气要求主要包括一下几点：•确定合理的导线尺寸和类型；•更加合适的导线间距；•电气计算的准确性；•确定合理的接地电阻和接地电阻测量方法，以保证设备的接地安全；•选取适当的材料，以保证设备的寿命。
线路电气计算的准确性对于设备的安全运行至关重要，应在计算之前经过严格的检查和验证，并在计算过程中采取所有必要的措施，以保证计算的准确性。
3. 结构设计要求220kV单回路架空输电线路的结构设计要求主要包括以下几点：•选取合适的材料和结构类型，以满足电气安全和载荷要求；•确定合理的结构强度和刚度等参数，以保证结构的稳定性；•确定合理的接地方式，以满足电气安全要求；•在保证结构强度和稳定性的前提下，尽量减小杆塔数量，降低造价。
4. 线路材料选择220kV单回路架空输电线路的材料选择十分重要，应根据设计要求和现场实际情况，选取合适的材料。
在导线的选择上，我们可以考虑以下因素：线径、导线表面积、阻值、断面类型、作用温度等。
一般情况下，应选取性能优良、结构稳定、易于建设和维护的导线；在杆塔的选材上，则应选择对环境适应性好、Fy屈服点高、无需定向、无缝焊接等优点的钢材。
220kV输电线路节能导线设计方法
220kV输电线路节能导线设计方法导线的选择是输电线路的重要课题，它对线路的输送容量、传输性能、环境问题对输电线路的技术经济指标都有很大的影响，因此，导线选择对攻克超高压输电线路技术难关和降低造价有着十分深远的意义。
220kV线路工程架线工程投资一般要占工程本体投资的较大比例，再加上导线方案变化引起的杆塔和基础工程量的变化，其对整个工程的造价影响是极其巨大的，直接关系到整个线路工程的建设费用以及建成后的技术特性和运行成本，所以在整个输电线路的技术经济比较中，应该对导线的截面和型式进行充分的技术经济比较，推荐出满足技术要求而且经济合理的导线截面和型式。
2、导线截面与型号的选择2.1、导线截面初步选择在一般的输电线路设计中，各国均根据各个时期的导线价格、电能成本及线路工程特点等因素分析确定，提出了一个最为经济的导线单位截面的输送电流，称之为经济电流密度，对于经济电流密度，由于各国的情况各不相同，所取的数值也大不相同，我国规定的经济电流密度见下表。
虽然经济电流密度已经不能用于决定最优导线截面，但其实际的经济电流密度应该在其附近，因此经济电流密度仍然可以作为导线截面初步选取的参考，3、导线电气性能比较3.1、载流量的比较根据《110kV～750kV架空输电线路设计规范》（GB50545—2010），在系统最大输送容量下，导线的允许温度应按以下规定取值：钢芯铝绞线宜采用70℃，必要时可采用80℃。
根据系统条件，系统正常时单回线最大负荷305MVA，此时每相通过的电流为800A；在事故时极限负荷达到575MVA，此时每相通过的电流为1434A。
对初步选定的各种导线方案在最大输送容量下导线的载流量见表3.1-1。
从上表可看出，当导线允许温度从70℃上升至80℃，导线载流量提高约16%。
铝合金芯高导铝型线JL1X/LHA1-255/220、JL1X/LHA1-270/230载流量增加最为明显,增加约9.5%,10.7%，其他节能导线比普通导线的极限输送功率增加0.7~6%。
220kV架空输电线路设计关键点
220kV架空输电线路设计关键点摘要：220kV输电线路是我国电力系统的重要组成部分，其是连接变电站及电力用户的纽带，是向社会生产生活提供电能供应的基本保障，因此其设计工作极为重要。
设计人员必须要准确把握输电线路设计要点，结合实际情况，合理优化设计方案，以此来保障输电线路运行的安全稳定性，为我国电力行业的可持续发展提供基本保障。
关键词：220kV；架空输电线路；设计一、2220kV架空输电线路设计的具体要求架空线路和电缆线路为高压架空输电线路的两种最为普遍形式。
其中，架空线路应用更为广泛。
架空线路以无绝缘性作为裸导线，依靠绝缘子送电。
因此，简单来说，架空输电线路是由输电线路杆塔、绝缘子和输电线路导地线组成的。
1.输电线路杆塔输电线路为架空输电线路的主要支撑结构，根据其材质，可以分为钢筋混凝土杆塔和铁塔。
输电线路杆塔按照其结构特点可以分为直线塔、终端塔、换位塔、分体塔等。
2.输电线路导地线一般来说，在对高压架空输电线路的导地线进行选择时，导电性能良好的金属为其首选材料。
曲率半径较大的导地线可以产生电晕放电现象。
分裂导线是高压架空输电线路最为常用的导线，这是分裂导线可以提高其输送的容量。
此外，增设避雷线也是必须的，这是由于架空输电线路中的感应和雷击过电压会对导地线产生不利的影响。
在对高压架空输电线路进行设计时，相关工作人员应该综合考虑架空输电线路的具体途径以及外界不良因素对它产生的影响。
3.绝缘子绝缘子是高压架空输电线路中最重要的元件。
在荷电负载以及过度电压的条件下，绝缘子可以起支撑导线的作用，它还可以在存在电的部分元件与大地之间起绝缘作用。
绝缘子的性能特征很大程度上与绝缘材料的质量的好坏相关。
按照其材料，绝缘子可以分为玻璃绝缘子、悬式盘型绝缘子和有机复合材料绝缘子等。
在对高压架空输电线路进行设计中，相关工作人员尤其应该考虑绝缘子的性能，因为高压架空输电线路的设计会受绝缘子电气强度、荷载能力的影响。
节能导线设计方案
节能导线设计方案
节能导线是一种能够降低电能损耗、提高能源利用效率的电力传输线路。
以下是一个节能导线设计方案的详细描述：
1.导线材料：选择高导电性能的材料，如铝合金导线或高纯铜导线，以减少传输过程中的电阻损耗。
2.导线结构：优化导线的结构设计，采用多股细导线编织而成的编织式结构，以增大导线的表面积，减小电流密度，降低热损耗。
3.导线绝缘：采用高绝缘性能的材料对导线进行绝缘处理，以减少传输过程中的电容损耗和部分放电损耗。
4.导线降温技术：在导线表面涂覆降温剂，利用导线上升温时吸收热量蒸发，达到降温效果，减少导线温升所造成的能量损耗。
5.导线保护：使用高强度的材料对导线进行保护，以增加导线的使用寿命，减少维护和更换的频率，降低资源消耗。
6.导线散热：设置风冷散热装置，通过风力对导线进行强制散热，降低导线温度，减少能量损耗。
7.导线设计容量：根据电力需求和传输距离等因素，合理确定导线的设计容量，以避免过载运行和能量损耗。
8.导线安装：采用合理的安装方式和距离，减小导线的震动和
位移，减少能量损耗。
9.导线盈余：按照规定的设计容量要求，增加一定的导线盈余，以应对电力需求的变化和未来的扩容需求，避免频繁更换导线的浪费。
10.导线监测：安装导线的温度、电流和电压监测装置，及时
监测导线的运行状态，发现异常情况及时处理，以减少能量损耗和事故的发生。
在设计和使用节能导线时，需要综合考虑电力传输效率、电能损耗、经济性和可靠性等因素，以达到节能减排、优化能源结构和可持续发展的目标。
220kv单回路架空输电线路设计
毕业设计说明书（论文）题目：220kv单回路架空输电线路设计学院：班级：姓名：学号：指导教师：20XX年X月吉林目录前言 3摘要 4第一章导线地线设计 51.1第III气象区的条件及参数 5 1.2临界档距及控制气象的判断 7 1.3 绘制应力弧垂曲线绘制 91.4地线比载计算 13第二章杆塔结构设计2.1杆塔定位 162.2杆塔定位后校验 182.3杆塔荷载计算 22第三章金具设计 543.1绝缘子的选择 543.2确定每联绝缘子片数 54 3.3选择绝缘子后校验 56 3.4防震锤设计 563.5金具材料和组装图 58 第四章防雷设计 594.1杆塔接地 594.2耐雷水平计算 604.3雷击跳闸率计算 63第五章基础设计 665.1关于铁塔基础的设计 665.2铁塔基础四种类型 665.3铁塔基础的上拔校验 675.4下压稳定校验 69参考文献 70前言随着国民经济的发展和人民生活水平的提高，电力需求水平增长突出，为了满足市场的需求，我国的电力工业在近50年来也得到了很大的发展。
改革开放以来我国的电力工业快速发展，现在我国将要实现以超高压和特高压输电线路为骨架，各个电压等级的输电线路协调运行的电网系统。
我国为推动电力能源在全国范围内的优化配置，保障安全可靠的电力供应而大力发展智能电网。
近年来，随着新技术的不断应用，跨区跨省电网建设快速推进，电网网架结构得到进一步的加强和完善。
在中西部地区资源和消费带动下，随着电网联网建设，将逐步实现大区域或者全国电力电量平衡原则。
而电网建设将配合电源基地建设，改变过去单独依靠输煤的模式，采取输煤与输电并举的发展方式，通过特高压、超高压交直流，实施跨区、跨省，西电东送，南北互济，水电交互，火电、水电、风电、太阳能打捆送电。
在实现高效率的智能化电网中220kv输电线路将起着不可替代的作用！各地区的地形、地质、气象等自然环境比较复杂。
在输电线路建设中会遇到许多技术问题。
浅析110～220kV输电线路节能设计
浅析110～220kV输电线路节能设计摘要：110～220kV输电线路一般用于长距离的输电系统，在电能输送和分配中担任着重要职责。
在构建资源节约型、环境友好型社会的当下，节能是输配电线路设计中的一项重要工作。
因此，本文主要以其输电线路节能的重要性为基础对其节能设计的措施进行了进一步的研究。
关键词：110～220kV；输电线路；节能设计一、110～220kV输电线路节能的重要性和必要性在可持续发展理念下，我国“十二五”把加快建设资源节约型、环境友好型社会，发展循环经济及保护生态环境等作为今后社会建设与发展的一个重要目标。
为实现这一目标，电力行业责无旁贷。
电力是经济社会发展的基础产业，也是能源消耗大户，在国家极力提倡节能降耗的今天，进行110～220kV输电线路节能设计是重要的，能满足国家发展的战略性需求，有助于促进经济结构的调整与经济增长方式的转变，构建资源节约型和环境友好型社会。
此外，由于110～220kV输电线路多为长距离输电，无论在电能输送还是分配中都存在一定程度的电晕损耗、涡流损耗、导线发热损耗等问题，增加了额外的电能损耗，不利于电能节约与导线输电能力增强，有必要进行节能设计，以提高电能利用率。
可见，对110～220kV 输电线路进行节约设计是重要的，也是必要的，应在输电线路设计中采用有效的节能措施，以达到减少电能消耗、提高输送能力的效果。
二、110～220kV输电线路节能设计措施（一）做好导线选用工作1、导线的合理选择导线的截面。
导线截面积的大小直接影响电能传输过程中所产生的损耗量，因此，技术人员应根据实际情况，综合考虑供电需求、线路长短等因素，理论上来说，截面大的导线所产生的耗能较大，我国的输配电线路已经成型，在新的输配电线路设计时可以逐段计算法计算出最佳截面的材料，在输送负荷不变的情况下，更换大导线截面，降低电能损耗，既能够满足用户的用电需求，又能够达到节能效果。
架空绝缘导线运用。
架空绝缘导线对于提高输配电线路的稳定性和电能传输效率具有重要的作用，首先，由于架空绝缘导线架设在高空，所以对沿线居民的生活及周边环境不会造成损害。
220kV架空输电线路设计方法
220kV架空输电线路设计方法摘要：架空输电线路架设中，设计是一门较为复杂的学科，不但要求设计人员的专业知识熟悉，而且还要有处理现场各种复杂局面的实践经验。
文章主要针对220KV架空输电线路的设计方法进行了阐述。
关键词：220KV；输电线路；设计方法220 kv overhead transmission line design methodGuanRenFeng WangZhenYongXinjiang electric power design institute xinjiang urumqi 830001Pick to: overhead transmission line construction, design is a complicated subject, not only request design personnel familiar with the professional knowledge, and have the treatment of the various complicated situation of practical experience. This paper is aimed at 220 kv overhead transmission line design method is discussed.Keywords: 220 kv; Transmission line; Design method随着社会经济快速增长，人民物质需要不断增加，各地电网建设迅猛发展，从过去的“几年建一条线路”到现在的“一年建几条线路”实现了跨越式发展。
尤其是高压输电线路的资金日益增多。
输电线路的设计是输电线路建设工程的灵魂，它的好坏直接影响着整个电网的运行，如何对输电线路进行合理设计是保证电网可靠安全运行的一大关键问题。
然而，由于我国幅员辽阔，各地环境气候、地质条件相差甚多，因此，所使用的输电线路也不尽相同，这种差异性使得目前的输电线路设计存在很多问题。
220KV输变电工程项目节能设计分析
220KV输变电工程项目节能设计分析摘要：变电站的设备种类多样，在传统的变电站建设时由于相关技术的缺乏，特别是节能理念的淡漠，生产过程中耗电量大，为提高变电站的运行效率必须对变电站进行节能改造，本文在一个总的设计方案的框架之下，根据变电站的构造分别节能设计方案，目的在于推进输变电项目的节能降耗，促进资源的节约和综合利用。
关键词：变电站；节能设计；绿色能源经济的迅速发展离不开能源的支撑，但是能源消耗的加剧会给经济的可持续发展带来阴影，鉴于能源在经济发展中的支柱地位，建设资源节约型社会已经成为我国未来经济发展的方向。
为适应国家节能环保的理念的推广，在变电站的建设上节能环保成为变电站项目建设和改建的方向。
目前，变电站的设备种类多样，在传统的变电站建设时由于相关技术的缺乏，特别是节能理念的淡漠，生产过程中耗电量大，且资源严重浪费，因此变电站的节能改造已经成为刻不容缓的问题，以此来提高变电站的运行效率。
一、设计方案变电站节能设计的目的是在满足电网安全可靠运行的基础之上进行能源利用的设计，提高资源的利用效率，减少能源浪费。
变电站的节能设计是一个跨专业的综合性的项目工程，节能设计的一个前提是保障变电站的正常使用和运转，在此之上进行提高资源的综合利用率，最终实现节能目标。
本文的节能减排设计主要从从变电站的各个组成部分：变电站高压开关柜及开关机构箱、变电站照明等方面分别进行。
二、高压开关柜及开关机构箱节能设计一般情况下高压开关柜及开关机构箱内会配备加热器以及空调以调节温度，在一些特殊的环境之下，比如北方的冬天气温比较低，高压开关柜及开关机构箱内电器设备在低温之下投入使用会有极大的隐患，容易产生事故，在此时加热器的适用就非常重要，从而减少内外温差，以防止故障的发生，延长设备的适用寿命。
对高压开关柜及开关机构箱内温箱的在使用时必须有专门的人员对其进行巡视，视天气的变化适时的打开以及调整温度。
但是基于变电运行以及维修人员繁重的工作如果仅靠人工操作难免会发生遗忘，因此应当建立自动检测装置以方便巡查人员适时查看，节约巡查人员的时间提升巡查效率。
110～220kV输电线路的节能设计 谢法果
110～220kV输电线路的节能设计谢法果发表时间：2018-03-08T11:06:34.103Z 来源：《电力设备》2017年第30期作者：谢法果[导读] 摘要：进入21世纪后，我国社会经济发展迅速，用电量日益攀升，电能消耗需求越来越大，电能的输送则也越来越大。
（湛江天汇设计有限公司广东湛江 254000）摘要：进入21世纪后，我国社会经济发展迅速，用电量日益攀升，电能消耗需求越来越大，电能的输送则也越来越大。
但是，负责输送电能的输电线路运行中存在电晕损耗、涡流损耗、导线发热损耗等问题，造成了一定程度的电能浪费，不利于资源节约型社会的建设，也满足不了可持续发展需求。
由于能源利用与经济发展之间的矛盾日益突出，促进经济方式从粗放型向节约型的转变，已经成为解决这一矛盾最直接、最有效的途径。
关键词：输电线路；节能增效；节能金具；导线截面积；结构一、110～220kV输电线路节能的重要性和必要性在可持续发展理念下，我国“十二五”把加速建造资源节约型、环境友好型社会、开展循环经济及保护生态环境等作为往后社会建造与发展的一个主要方针。
为完成这一方针，电力行业义不容辞。
电力是经济社会开展的基础产业，同时也是能源耗费大户，在国家竭力提倡节能降耗的今天，进行110～220kV输电线路节能设计是必要的，既能满足国家发展的战略性需求，也有助于推进经济结构的调整与经济增加方法的改变，还利于促进构建资源节约型和环境友好型社会的发展。
此外，因为110～220kV输电线路多为长距离输送电，在电能运送和分配中都存在某种程度的电晕损耗、涡流损耗、导线发热损耗等问题，增加了额定的电能损耗，不利于电能节省与导线输送电能力增强，故有必要进行节能设计，从而提高电能利用率。
因此，对110～220kV输电线路进行节能设计是必不可少的重要环节，应在输电线路设计中选用有用的节能办法，以达到削减电能损耗、进一步提升输送能力的效果。
二、110～220kV输电线路设计的一些建议2.1 做好导线选用工作2.1.1新型导线节能导线的节能原理就是对同等直径的普通钢芯铝绞线进行改造，从而减少其直流电阻以达到提升导电率的一种导线，这样能实现线路输送电过程中电能的有效节约，但是各类导线的特性和技术参数等存在一定的差异性，所以在运用的方向方面也会有所不同。
220kV输电线路关键电气技术设计分析
220kV 输电线路关键电气技术设计分析摘要：随着近年来我国经济的快速发展，各项产业也不断发展进步，社会整体生活生产需求增长，对一些能源的需求也逐渐增加。
这样的大背景下，电气作为目前社会的一项重要能源，需求量大幅度增加，对电气行业带来了新的机遇和挑战。
而在整个电力系统的运转过程中，220kV输电线路是其中关键的一环，具有重要作用，对保障整个电力系统的电力供应和安全、稳定运行，具有决定性作用。
因此，如何设计好220kv输电线路关键电气技术设计，保证220kv输电线路的安全、稳定、高效运作，成为我国电力系统建设的重点内容，需要相关人员在保障实用性的基础上，作出安全、稳定的优秀设计，从线路铺设、设备建设、避雷设计等方面出发，设计出最优的输电线路，从而在保障220kv输电线路安全的同时，提高效率，节约成本。
关键词：220kV输电线路；关键电气技术；设计分析在整个电力系统的运转过程中，220kV输电线路是其中关键的一环，具有重要作用，对保障整个电力系统的电力供应和安全、稳定运行，具有决定性作用。
因此，如何设计好220kv输电线路关键电气技术设计，保障220kv输电线路的安全、稳定、高效运作，成为我国电力系统建设的重点内容。
我国电力系统中的电力线路，主要分为两种，输电线路和配电线路。
在我国目前电力系统的输电线中，220kV 输电线路是其中较为常见，也是最关键的一种高压输电线路，对整个电力系统的构建和电网的运行，起到了十分关键的作用。
一、220kV输电线路中的杆塔设计220kV 输电线路的整体设计和建造过程中，最基础，也十分重要的一环，就是输电线路的杆塔的设计和建造。
杆塔在输电线路中的主要作用，是支撑整个输电线路。
杆塔在使用中，不仅需要支撑起整个220kV 输电线路的导线以及地线，而且还要做到一点，就是能确保220kV 输电线路的安全，确保线路符合绝缘性和电磁场限制条件。
220kV 输电线路的设计和建造中，工作环节众多，但是都离不开对杆塔的设计建造，杆塔是整个输电线路建造的基础工程。
节能导线在高压输电线路设计中的应用
节能导线在高压输电线路设计中的应用摘要：从传统的输电线路来看，主要用的是普通的钢芯铝绞线。
但是，随着现在人们的节能环保理念不断增强，如何减少电能损耗已成为导线选择的首要因素。
所以，现在需要对导线的电气性能、经济成本及节能降耗等方面进行全面深入地分析，从而选择最为合适的导线。
为了获得良好的经济效益，则需要坚持环保理念，在输电线路中要充分考虑导线的节能性能等各种技术参数，以提高输电线路的电能输送效率。
关键词：输电线路;超高压;节能导线引言导线作为高压架空输电线路最主要的组成部分，对长距离电能输送具有重要作用。
导线选择的首要考虑条件是电气性能，机械性能和经济成本也是需要考虑的重要条件。
如果导线选择合适，则会大大节约能源消耗。
相反，如果导线选择不合适，不仅会在一定程度上增加电能输送的成本，还会降低电能的运输效率。
传统的架空输电线路一般选用钢芯铝绞线作为导线。
近些年来，随着人们环保意识的提高，选择电能损耗小、节能型的导线已成为行业发展趋势。
1高压输电线路选择原则和方法1.1高压输电线路选择的原则在选择路线时，有必要考虑和比较路线规划是否合理，是否方便施工，是否可以安全运行等因素。
只要有可能，就选择一条路径短、特殊地点少、地质条件好的路径；同时，施工者应尽可能避开森林密集区、公园、保护带以及房屋，尽可能减少树木的砍伐和房屋的拆迁。
对于气候复杂多变的区域，应尽可能绕过，如若不可避免，应尽可能缩短在该区域的线路长度，选择气候稳定适宜的区域进行线路设计。
在经过山区时，要注意架杆地点的安全。
为了防止地震、山体滑坡等自然灾害带来不必要的经济及能源损失，要尽可能避开自然灾害多发地带和一些稳定性较差的山体。
要在减少对环境破坏的大前提下合理规划。
1.2选择特高压输电线路的方法选择路径的工作通常可分为两个步骤，即初步调查和最终调查。
其中，初步调查线在图纸上进行，经过初步调查计算，比较和筛选掉部分线路规划，而最终测量要到现场进行实体考察，对最初的勘察进行多次修改，最后决定最终路径方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
220kV输电线路节能导线设计方法
发表时间：2017-10-30T11:51:13.600Z 来源：《电力设备》2017年第18期作者：欧阳丽
[导读] 直接关系到整个线路工程的建设费用以及建成后的技术特性和运行成本，所以在整个输电线路的技术经济比较中，应该对导线的截面和型式进行充分的技术经济比较，推荐出满足技术要求而且经济合理的导线截面和型式。
（中国能源建设集团新疆电力设计院有限公司）
1、概述
导线的选择是输电线路的重要课题，它对线路的输送容量、传输性能、环境问题对输电线路的技术经济指标都有很大的影响，因此，导线选择对攻克超高压输电线路技术难关和降低造价有着十分深远的意义。
220kV线路工程架线工程投资一般要占工程本体投资的较大比例，再加上导线方案变化引起的杆塔和基础工程量的变化，其对整个工程的造价影响是极其巨大的，直接关系到整个线路工程的建设费用以及建成后的技术特性和运行成本，所以在整个输电线路的技术经济比较中，应该对导线的截面和型式进行充分的技术经济比较，推荐出满足技术要求而且经济合理的导线截面和型式。
2、导线截面与型号的选择
2.1、导线截面初步选择
在一般的输电线路设计中，各国均根据各个时期的导线价格、电能成本及线路工程特点等因素分析确定，提出了一个最为经济的导线单位截面的输送电流，称之为经济电流密度，对于经济电流密度，由于各国的情况各不相同，所取的数值也大不相同，我国规定的经济电流密度见下表。
虽然经济电流密度已经不能用于决定最优导线截面，但其实际的经济电流密度应该在其附近，因此经济电流密度仍然可以作为导线截面初步选取的参考，
3、导线电气性能比较
3.1、载流量的比较
根据《110kV～750kV架空输电线路设计规范》（GB50545—2010），在系统最大输送容量下，导线的允许温度应按以下规定取值：钢芯铝绞线宜采用70℃，必要时可采用80℃。
根据系统条件，系统正常时单回线最大负荷305MVA，此时每相通过的电流为800A；在事故时极限负荷达到575MVA，此时每相通过的电流为1434A。
对初步选定的各种导线方案在最大输送容量下导线的载流量见表3.1-1。
从上表可看出，当导线允许温度从70℃上升至80℃，导线载流量提高约16%。
铝合金芯高导铝型线JL1X/LHA1-255/220、JL1X/LHA1-270/230载流量增加最为明显,增加约9.5%,10.7%，其他节能导线比普通导线的极限输送功率增加0.7~6%。
3.2 交流电阻损失比较
在计算时选取利用小时数为4000小时（对应的损耗小时数为2200小时）、在N-1极限事故负荷575MW、正常负荷305MW和轻载
150MW输送容量下，铝合金芯高导铝型线JL1X/LHA1-255/220、JL1X/LHA1-270/230导线由于铝截面略大于其他导线，其电阻损耗较
JL/G1A-400/35小17、18%；其他节能导线的电阻损耗较普通钢芯铝绞线减小2%-11%，且随着线路输送容量的增加节能效益更明显。
4、导线机械性能比较
导线的弧垂特性与导线的计算拉断力、铝钢截面比、自重等因素有关。
导线弧垂特性的优劣决定线路铁塔数量、呼高等的使用，从而影响到工程技术经济指标。
以JL/G1A-400/35为基准，JL/G1A-400/35导线是参比导线中弧垂最大的，其他导线弧垂特性均比较优异；
JL3/G1A-400/50导线基本与JL/G1A-400/50一致；JL3/G1A-400/50-X导线由于外径较小，抗冰能力较强，在5mm覆冰时比JL/G1A-400/50导线稍大，10mm以上时，弧垂明显比其他导线小，且随着覆冰厚度增加，弧垂特性优势越来越明显。
JL1/LHA1-220/230与JLHA3-450导线弧垂趋势基本一致，在5mm冰区，较JL/G1A-400/50导线有一定的优势，10mm冰区及其以上时，弧垂并无优势，且覆冰厚度增加时，弧
垂增加较快。
JL1X/LHA1-270/230导线由于导线较重，弧垂较大，仅次于JL/G1A-400/35导线，但随着覆冰厚度增加，弧垂增加较慢，弧垂优势逐渐显现。
JL3/G1A-400/50-X导线由于外径较小，抗冰能力较强，10mm以上时，弧垂明显比其他导线小，且随着覆冰厚度增加，弧垂特性优势越来越明显。
建议在覆冰较重的地区适用。
5、导线全寿命周期的年费用比较
综合考虑工程建设投资以及每年的运行费用和损耗费用，进行全寿命周期费用计算，边界条件选取如下：
1.经济使用年限为30年，施工期按两年计，前一年投资为60％，后一年投资为40％；
2.设备运行维护费率1.4%；
3.电网的上网电价按0.3元/kw•h 、0.40元/kw•h、0. 5元/kw•h、0.6元/kw•h；
4.电力工程回收率按工程投资的8%计列。
经济使用年限30年，节能导线全寿命周期费用（Tmax=4000h）
6、结论
在考虑线路电流经济密度、导线机械特性、导线经济性等条件下，对12种不同导线截面积的组合比选研究，完成了导线选型研究工作。
具体建议如下：
1）、所选导线均满足载流量及输送容量的要求，且所选导线比钢芯铝绞线JL/G1A-400/35在载流量及输送容量方面均有不同程度的提高。
铝合金芯高导铝型线JL1X/LHA1-255/220与JL1X/LHA1-270/230载流量增加最为明显,增加约9.5%,10.7%，其他节能导线比普通导线的极限输送功率增加0.7~6%。
2）、在电阻损失方面，铝合金芯高导铝型线JL1X/LHA1-255/220、JL1X/LHA1-270/230导线由于铝截面略大于其他导线，其电阻损耗较JL/G1A-400/35小17、18%；其他节能导线的电阻损耗较普通钢芯铝绞线减小2%-11%，且随着线路输送容量的增加节能效益更明显。
3）、覆冰过载方面，所选导线覆冰过载能力均比钢芯铝绞线JL/G1A-400/35优异，JL3/G1A-400/50-X导线明显过载能力最强，
JL/G1A-400/35导线明显过载能力最弱，在相同截面导线中（与400/50导线相当），JL1/LHA1-220/230、JL1X/LHA1-270/230、JLHA3-450导线过载能力较差，而且随着代表档距的增加过载能力下降较快。
但对于本次设计方案，均能满足设计要求。
4）、悬挂点应力方面，所选导线允许高差均比钢芯铝绞线JL/G1A-400/35优异，按照允许高差由大到小排序为：JLHA3-
425>JL1X/LHA1-255/220>JL1/LHA1-210/220> JL3/G1A-400/50
-X >JL3/G1A-400/50> JL/G1A-400/50> JL3/G1A-400/35-X > JL3/G1A-400
/35>JLHA3-450> JL1X/LHA1-270/230>JL1/LHA1-220/230>JL/G1A-400/35。
5）、初期投资方面，参比导线均增加了导线用量投资。
其中铝合金芯高导铝型线JL1X/LHA1-270/230投资增加最多，其次是铝合金芯高导铝型线 JL1X/LHA1-255/220。
6）、JL1X/LHA1-255/220与JL1X/LHA1-270/230年费用最低。
这两种导线比选后，考虑到铝合金芯高导铝型线JL1X/LHA1-255/220对南方电网公司输电线路标准设计铁塔的适应性较好，可直接套用。
铝合金芯高导铝型线JL1X/LHA1-270/230使用南方电网公司输电线路标准设计铁塔时，需对部分塔材加强，适用性受到一定的限制，另外，由于导线自重较重，弧垂特性不如JL1X/LHA1-255/220优异。
综上所述，铝合金芯高导铝型线JL1X/LHA1-255/220各项电气、机械性能均比普通的钢芯铝绞线JL1/G1A-400/35优异，能较好适应南方电网公司输电线路标准设计铁塔，虽然初期导线投资较大，但正常运行条件下，0.2元电价时，8年回收初期投资多出的部分；0.4元电价时，4年回收初期投资多出的部分；0.6元电价时， 3年即可回收初期投资多出的部分。
在所选导线中，回收年限最短。
综合考虑后，推荐采用铝合金芯高导铝型线JL1X/LHA1-255/220。
中国能源建设集团新疆电力设计院有限公司欧阳丽
新疆乌鲁木齐 830002。
