污水处理厂安防监控系统方案

合集下载

污水处理厂自动化监控系统技术方案_图文

污水处理厂自动化监控系统技术方案_图文

1、工程概述1.1 监控系统的工程范围某污水处理厂建设规模:一期为1.25万m3/d,近期为2.5万m3/d;远期(2020年规模5万m3/d;采用多模式AAO工艺,出水达到《城镇污水处理厂污染物排放标准》(GBl8918-2002中的一级B标准,尾水通过出水泵房提升后排入长江。

本承包商将负责完成仪表及监控系统和安防系统设备的设计、制造、测试、运输、安装、调试和试运行并按工作顺序移交符合要求的资料。

主要工程内容如下:现场传感器和检测仪表的安装、调试;控制系统设备(PLC的硬件和软件;SCADA系统硬件和软件;通讯和接口;摄像监控系统的硬件和软件;周界报警系统的硬件和软件;仪表电缆、监控系统电缆(光缆及电视监控系统电缆(光缆的供货、敷设;仪表系统/自控系统及摄像监控系统工作接地、保护接地和防雷接地;文件编制;上述设备的设计、制造、采购、运输、仓储、工程施工、安装、测试、试运行、人员培训、售后服务、按规定时间移交所需资料以及在规定的工期内实现系统总体运行;与其他相关系统的接口设计、安装、调试、配合协调。

根据本标特点进行细致的需求分析,结合工艺流程和总平面图对系统方案进一步具体化和优化。

负责本系统与相关子系统之间的连接工作,包括连接器材等设备的提供。

对相关系统实施联动测试验收,明确该子系统是否符合设计要求,并出具测试验收报告或提出整改方案,直至验收通过。

从系统设计、信息传输、布线、供电、信号和电源的过电压保护、电磁兼容性(EMC等方面采取有效技术及提供相应的管理手段来保证系统安全可靠地运行。

负责保证仪表控制系统达到系统功能及性能的设计要求,对仪表控制系统所有设备器材的设计、制造、采购、运输、仓储、工程施工、安装、测试、试运行、人员培训、售后服务、按规定时间移交所需资料以及在规定的工期内实现系统总体运行正常。

积极配合业主、设计部门和监理等对土建工程、装饰工程和其他系统等一切与本系统有关的系统进行安装规划和技术协调,参加业主召开的工程协调会,力求符合整体的美学要求和工期要求。

污水处理厂网络视频监控方案[图]

污水处理厂网络视频监控方案[图]

污水处理厂网络视频监控方案[图]
【】随着网络信息技术的发展,网络传输已经不在受到环境、地域的限制。

本项目的设计思想是将污水处理厂的视频、音频、控制、数据等等相关信号连接到网络视频服务器经过编码压缩后通过网络传输到厂区控制中心服务器,可以通过中心服务器对信号进行浏览、存储并且可以通过连接的广域网向任何地方传输。

一、项目概述
随着网络信息技术的发展,网络传输已经不在受到环境、地域的限制。

本项目的设计思想是将污水处理厂的视频、音频、控制、数据等等相关信号连接到网络视频服务器经过编码压缩后通过网络传输到厂区控制中心服务器,可以通过中心服务器对信号进行浏览、存储并且可以通过连接的广域网向任何地方传输。

真正实现了网络集中管理和资源共享的目标。

二、系统需求与功能实现
将污水处理厂内部各各地方采集的视频信号、音频信号、数据信号、报警信号通过厂区铺设的光纤传输到主控中心,对传输的信号进行存储和浏览,并且可以与广域网、无线网络连接。

为了保证图像的效果,我们选择日夜两用的高清晰摄像机进行图像采集,镜头选择12mm 自动光圈镜头,确保不受环境、天
气的影响;另外能够把厂区内的所有需要采集的包括温度、湿度、报警信号等等进行采集;最后我们通过网络视频服务器分区域的将所有信号统一采集和光纤连接传输到控制中心。

实现本地监控、数据的管理,然后通过无线网络与其它网络环境连接。

污水处理厂自动化监控系统技术方案

污水处理厂自动化监控系统技术方案

污水处理厂自动化监控系统技术方案1 系统概述随着科技水平的不断发展和提高,采用计算机系统对生产的管理越来越深入到各行各业的企业之中。

因此,采用计算机为核心建立一个对污水厂进行全面管理的自动化控制系统,不但切实可行,而且能够全面提高企业的管理水平和生产效率,从而增加企业的生产效益。

此污水处理厂工程监控系统包括了对厂区内部整个污水处理工艺流程的监测和控制。

在整个生产厂区内,包括了粗格栅间、污水提升泵房、细格栅间、钟氏沉砂池、生化池、沉淀池、回流及剩余污泥泵房、贮泥池、污泥浓缩脱水间、出水流量计井、紫外消毒渠以及总变配电室等,通过本监控系统能够对这些过程进行全面监测和控制;同时,通过本监控系统,使得这些控制既能够通过监控中心进行,还能够采用闭环控制方式进行。

对于污水厂计算机监控系统,适用于采用一个二级管理的计算机监控系统,其上级系统位于中控室,用于对全厂的所有站点设备进行监控;下级系统位于各个PLC站点,通过PLC实现;上下级通过数据通信网络进行数据交换;上下级均可通过网络对系统内的设备进行监测和控制;下级系统只能对本地站点设备进行监控,而上级系统可以对所有站点设备进行监制。

从系统功能方面看,本污水厂计算机监控系统由三层构成:管理计算机子系统、监控计算机子系统、现场控制站。

管理计算机子系统、监控计算机子系统属于上级系统,通过以太网相连,监控计算机子系统、现场控制站通过工业以太网进行数据交换,而现场控制站属于下级系统。

此污水处理厂工程的监控系统由PLC、计算机控制管理系统组成的上端系统和仪表检测系统两部分组成,其中上端系统中的管理计算机子系统由数据服务器、生产管理及办公计算机、网络交换机、打印机等组成;监控计算机子系统由两台中央监控计算机、投影仪系统、打印机、工业网络交换机组成.2 监控系统总体结构在污水处理厂综合办公区内设置中央控制室(中控室),集中监视、控制、管理整个污水处理厂的全部生产过程和工艺过程,实现对生产过程中的自动控制、报警、自动保护、自动操作、自动调节以及各工艺流程中的重要参数进行在线实时监控,对全厂工艺设备的工况进行实时监视.中控室管理计算机子系统采用B/S(浏览器/服务器)结构形式的计算机网络,以一台数据及网络服务器为核心,构成100M交换式局域网络;监控计算机子系统采用C/S(客户机/服务器)结构,监控工作站冗余配置,以提高数据安全性。

污水处理厂自动化监控系统技术方案

污水处理厂自动化监控系统技术方案

污水处理厂自动化监控系统技术方案1?系统概述随着科技水平的不断发展和提高,采用计算机系统对生产的管理越来越深入到各行各业的企业之中。

因此,采用计算机为核心建立一个对污水厂进行全面管理的自动化控制系统,不但切实可行,而且能够全面提高企业的管理水平和生产效率,从而增加企业的生产效益。

此污水处理厂工程监控系统包括了对厂区内部整个污水处理工艺流程的监测和控制。

在整个生产厂区内,包括了粗格栅间、污水提升泵房、细格栅间、钟氏沉砂池、生化池、沉淀池、回流及剩余污泥泵房、贮泥池、污泥浓缩脱水间、出水流量计井、紫外消毒渠以及总变配电室等,通过本监控系统能够对这些过程进行全面监测和控制;同时,通过本监控系统,使得这些控制既能够通过监控中心进行,还能够采用闭环控制方式进行。

对于污水厂计算机监控系统,适用于采用一个二级管理的计算机监控系统,其上级系统位于中控室,用于对全厂的所有站点设备进行监控;下级系统位于各个PLC站点,通过PLC实现;上下级通过数据通信网络进行数据交换;上下级均可通过网络对系统内的设备进行监测和控制;下级系统只能对本地站点设备进行监控,而上级系统可以对所有站点设备进行监制。

从系统功能方面看,本污水厂计算机监控系统由三层构成:管理计算机子系统、监控计算机子系统、现场控制站。

管理计算机子系统、监控计算机子系统属于上级系统,通过以太网相连,监控计算机子系统、现场控制站通过工业以太网进行数据交换,而现场控制站属于下级系统。

此污水处理厂工程的监控系统由PLC、计算机控制管理系统组成的上端系统和仪表检测系统两部分组成,其中上端系统中的管理计算机子系统由数据服务器、生产管理及办公计算机、网络交换机、打印机等组成;监控计算机子系统由两台中央监控计算机、投影仪系统、打印机、工业网络交换机组成。

2 监控系统总体结构在污水处理厂综合办公区内设置中央控制室(中控室),集中监视、控制、管理整个污水处理厂的全部生产过程和工艺过程,实现对生产过程中的自动控制、报警、自动保护、自动操作、自动调节以及各工艺流程中的重要参数进行在线实时监控,对全厂工艺设备的工况进行实时监视。

污水智能监控解决方案

污水智能监控解决方案

污水智能监控解决方案一、背景介绍污水处理是城市环境保护的重要组成部分,而污水智能监控解决方案是为了提高污水处理的效率和质量,实现对污水处理过程的全面监控和管理。

本文将详细介绍污水智能监控解决方案的设计和实施。

二、解决方案设计1. 监控设备选择根据实际需求,选择适合的污水智能监控设备。

常见的设备包括污水流量计、污水水质监测仪、污水压力传感器等。

这些设备能够实时监测污水处理过程中的关键参数,为后续的数据分析和决策提供支持。

2. 数据采集与传输将监控设备采集到的数据进行整合和传输。

可以通过物联网技术实现设备数据的远程传输,确保数据的实时性和准确性。

同时,为了保证数据的安全性,可以采用加密传输和权限控制等措施。

3. 数据分析与处理对采集到的数据进行分析和处理,提取出有用的信息。

可以利用数据挖掘和机器学习等技术,对污水处理过程中的异常情况进行识别和预警。

同时,还可以通过数据分析,优化污水处理工艺,提高处理效率和降低成本。

4. 实时监控与远程管理通过污水智能监控系统,可以实现对污水处理过程的实时监控和远程管理。

运维人员可以通过手机或电脑等终端设备,随时随地监控污水处理设备的运行状态和处理效果。

同时,还可以远程调整设备参数,进行故障诊断和维修。

三、解决方案实施1. 系统部署与安装根据实际情况,对污水智能监控系统进行部署和安装。

需要确保监控设备的准确安装和连接,以及系统软件的正确配置和运行。

2. 数据接入与集成将监控设备接入到污水智能监控系统中,并进行数据的集成和整合。

需要确保设备数据的准确传输和存储,以及数据的格式标准化和统一。

3. 系统测试与调试在系统部署完成后,进行系统测试和调试。

需要对系统的各项功能进行测试,确保系统能够正常运行和满足需求。

4. 培训与支持为相关人员提供系统培训和技术支持。

需要确保运维人员能够熟练操作系统,掌握系统的各项功能和操作流程。

四、解决方案效果评估1. 效果指标制定根据污水处理的实际需求,制定相应的效果评估指标。

污水处理厂安防监控系统方

污水处理厂安防监控系统方

案分析概述随着社会的发展和城市化进程的加速,污水处理厂数量逐年增长,污水处理厂的安全与管理也面临着越来越严峻的挑战,如污水泄漏、设备爆炸等安全事件频发。

而安防监控系统的使用可以帮助污水处理厂有效预防和应对各种安全事件,提高企业安全管理水平。

本文将介绍一种安防监控系统方案,旨在提高污水处理厂的安全管理水平,防范各种安全隐患,促进企业的可持续发展。

监控系统的组成污水处理厂的安防监控系统包含以下几个部分:智能安防设备智能安防设备是指通过网络连接,实现对污水处理厂各个区域的监控以及对安全事件的报警、预警等功能,如摄像头、一键报警设备、温湿度传感器等。

安防控制中心安防控制中心是整个安防监控系统的核心,负责管理各类安防设备,及时监控各个区域的动态信息,处理实时监控画面和报警信息,协调相关部门对事件进行响应。

此外,安防控制中心还能分析历史数据,提供数据报表和统计分析功能,为企业决策提供参考依据。

数据存储与应用数据存储与应用是指将各类监控数据进行采集、处理和存储,例如视频数据、传感器数据、报警数据等。

并通过数据分析和挖掘,为企业提供决策参考,提升污水处理厂的管理水平。

系统实施过程安装一个完善的安防监控系统需要经历以下几个步骤:1.需求分析需求分析是指对污水处理厂现状进行全面了解,包括企业的管理需求、安全事件发生的概率和影响、现有安防系统的缺陷等方面,以此为依据确定需求。

2.系统设计系统设计是在需求分析的基础上,对监控系统的整体框架、安防设备类型、安防控制中心的配置和数据存储与应用的方式等方面进行设计。

3.系统采购根据系统设计方案,采购智能安防设备、安防控制中心等,同时要考虑设备的品质、性能以及售后服务等方面。

4.系统安装系统安装是指对采购到的设备按照设计方案进行安装、联网和调试。

5.系统运行与维护系统运行与维护是指监控系统正常运行后,对系统进行日常维护,包括设备巡检、数据备份、设备保养、修复故障等工作。

运维人员应定期进行培训和学习,提高运维效率和技术水平。

污水智能监控解决方案

污水智能监控解决方案

污水智能监控解决方案一、引言污水处理是保护环境和人类健康的重要环节。

为了实现对污水处理过程的智能监控,提高处理效率和水质安全性,我们提出了一种污水智能监控解决方案。

本文将详细介绍该解决方案的设计原理、功能特点以及应用案例。

二、设计原理1. 智能传感器网络:通过部署智能传感器网络,实现对污水处理过程中的关键参数进行实时监测,如水质、水位、温度、PH值等。

传感器网络采用无线通信技术,能够实现远程数据传输和集中管理。

2. 数据采集与处理:传感器网络采集的数据将通过数据采集设备进行采集和处理。

数据采集设备具备高精度、高速度的数据采集能力,能够实时获取传感器网络的数据,并进行必要的数据处理和分析。

3. 数据存储与管理:采集到的数据将通过云平台进行存储和管理。

云平台具备大容量的数据存储能力,能够实现数据的长期保存和快速检索。

同时,云平台还提供数据管理功能,包括数据备份、数据恢复等。

4. 数据分析与决策支持:通过对采集到的数据进行分析和挖掘,提取有价值的信息,并为决策者提供决策支持。

数据分析算法可以对数据进行趋势分析、异常检测等,匡助决策者及时发现问题并采取相应的措施。

三、功能特点1. 实时监测:传感器网络能够实时监测污水处理过程中的关键参数,确保数据的及时性和准确性。

2. 远程管理:通过云平台,用户可以随时随地对污水处理过程进行远程管理,包括数据查询、设备控制等。

3. 预警功能:系统具备预警功能,当监测到污水处理过程中浮现异常情况时,系统会自动发送预警信息,提醒相关人员及时处理。

4. 数据分析与报告:系统能够对采集到的数据进行分析和挖掘,生成数据报告和分析结果,为决策者提供决策支持。

5. 扩展性和可定制性:该解决方案具备良好的扩展性和可定制性,可以根据不同用户的需求进行定制和扩展。

四、应用案例某市污水处理厂引入了我们的污水智能监控解决方案,取得了良好的效果。

通过部署传感器网络,实现了对污水处理过程中的关键参数进行实时监测。

智慧城市:智慧环保污水处理监控系统解决方案

智慧城市:智慧环保污水处理监控系统解决方案

智慧城市:智慧环保污水处理监控系统解决方案智慧城市:智慧环保污水处理监控系统解决方案随着工业污染,环境破坏的日益严重,水处理是长期以来重点关注的领域之一,主要用于医疗、化工、工业、民用水方面,同时它也是改善居民生活环境、提高人民健康水平的重要手段。

而针对污水处理的实际情况,采用了组态软件,采集传感器、PLC等共同搭建的现代化计算和自动监控系统。

下面,我们就一起来看看智慧环保污水处理监控系统解决方案吧!一、系统设计本方案中控制系统为三层结构、二级网络。

三层结构包括:过程设备层、同场控制层、操作管理层。

过程设备层由设置在各单体内的远程I/O、电动机启动器和部分工艺机组自带的控制器组成;现场控制层由设置在鼓风机房、格栅间和污泥脱水间内的可编程逻辑控制器(PLC)系统和工控机组成;操作管理层由设置在中心控制室内的计算机及监控软件,包括工程师和操作员站计算机及打印机等外设组成。

二级网络包括:管理信息网和实时控制网。

管理信息网采用工业以太网的形式,用来实现现场控制层与计算机的通信;实时控制网采用现场总线的形式,用来实现过程设备层与现场控制层之间的通讯和数据传输。

自动控制自动控制主要通过可编程控制器PLC来实现的,可自动控制,也可根据需要选择手动控制。

系统控制部分包括以下主要部分:1)设备自动启停2)设备的自动清洗3)自动显示功能4)自动保护功能5)自动恒压供水6)实现对水罐、阀等现场控制。

二、设计方案2.1系统的可靠性控制系统在严格的工业环境下能够长期、稳定地运行。

系统组件的设计符合真正的工业等级,满足国内、国际的安全标准。

并且易配置、易接线、易维护、隔离性好,结构坚固,抗腐蚀,适应较宽的温度变化范围。

系统具备良好的电磁兼容性,支持I/O模板在系统运行过程中进行带电热插拔。

能够承受工业环境的严格要求。

2.2系统的先进性系统的设计以实现“现场无人职守,分站少人值班”为目的。

设备装置的启、停及联动运转均可由中央控制室远程操纵与调度。

污水智能监控解决方案

污水智能监控解决方案

污水智能监控解决方案一、引言污水处理是城市环境保护的重要组成部份,有效的污水处理可以保护水资源,减少环境污染,提高城市居民的生活质量。

为了实现高效、智能化的污水处理,污水智能监控解决方案应运而生。

本文将详细介绍污水智能监控解决方案的设计原理、功能特点、应用场景和效益。

二、设计原理污水智能监控解决方案基于物联网技术,通过传感器、数据采集设备、云平台和挪移终端等组成的系统,实现对污水处理过程的实时监测和智能控制。

具体设计原理如下:1. 传感器:安装在污水处理设备上的传感器可以实时感知污水的水质、水量、温度等参数,并将采集到的数据传输给数据采集设备。

2. 数据采集设备:负责接收传感器采集的数据,并通过无线网络将数据传输给云平台,同时支持本地存储和实时数据处理功能。

3. 云平台:接收数据采集设备传输的数据,并进行数据存储、分析和处理。

云平台可以实现对污水处理设备的远程监控和控制,同时支持数据可视化和报警功能。

4. 挪移终端:用户可以通过手机、平板等挪移终端随时随地查看污水处理设备的运行状态和数据,同时可以远程控制设备,提高运维效率。

三、功能特点污水智能监控解决方案具有以下功能特点:1. 实时监测:通过传感器实时感知污水处理设备的运行状态和污水参数,保证对污水处理过程的实时监测。

2. 远程控制:通过云平台和挪移终端,用户可以远程控制污水处理设备的开关机、调整运行参数等,提高运维效率。

3. 数据分析:云平台可以对传感器采集的数据进行存储、分析和处理,生成数据报表和趋势图,匡助用户了解污水处理设备的运行情况和性能指标。

4. 报警功能:云平台支持设定预警阈值,当污水处理设备的参数超过设定值时,会自动发送报警信息给用户,及时处理故障。

5. 数据可视化:通过云平台和挪移终端,用户可以直观地查看污水处理设备的运行状态和数据,提高管理效率和决策能力。

四、应用场景污水智能监控解决方案可以广泛应用于城市污水处理厂、工业污水处理厂、小区污水处理站等场景。

污水处理厂网络监控系统设计方案

污水处理厂网络监控系统设计方案

污水处理厂网络监控系统设计方案无锡市海之谊科技有限公司2011年11月27日1.需求分析为了加强内部安保工作,拟建设一套视频监控系统,以实现对公司办公大楼的大门、公司廊道、重点办公室、财务室、公司周界围墙等重点场所的监控。

经过实地交流和勘查,得出系统建设需求如下:1)基于现有的IP网络建设一套视频监控系统,系统建成后应能实现二十四小时不间断监控;2)整体系统覆盖11~13个监控点;3)对所有监控点进行不间断录像,录像文件需要保存30天时间,并且能够实现录像备份;4)在个楼值班室设立监控室,对所有监控点进行实时查看;5)系统建成后应能够实现本地监控和远程监控,公司领导在办公室或家里都能够看到企业各监控点图像;6)系统应具有用户/权限管理功能,能够进行权限分配管理;7)系统应提供简单友好的操作界面,使用简单方便;8)系统应具备高度的性价比,经济适用。

2.组网方案设计说明基于以上需求分析,决定采用海康卫视系统解决方案。

我们给出本次项目系统组网图,如图所示:如图,在一楼值班室布置硬盘录像机,在各监控点部署摄像机,依托公司局域网络构建一个星型结构的数字化、网络化、智能化的网络监控系统。

监控中心:门卫室为监控中心,配置一台海康卫视16路硬盘录像机一台、一台显示设备。

海康卫视16路硬盘录像机可实现对所有前端的统一接入和管理,具有本地视频的解码输出,通过一台显示设备就可以观看实时监控图像。

其内置1个硬盘,最大支持1T的存储容量,可以满足录像需求。

3.设备配置及报价(根据实际情况进行增删)4.达NVR解决方案特色⏹网络化:基于IP网络组建,真正的数字化、网络化、智能化监控系统;远程监控、管理、维护都极为简单;⏹组网简单:中心点一根网线实现所有点接入;⏹部署灵活:系统组网简便、灵活,任一监控点均可采用就近接入的方式接入网络,构成系统;⏹存储可靠:NVR支持中心存储、前端存储二种存储方式,存储灵活可靠,并可通过USB接口扩展外部存储,满足海量的存储需求;⏹管理方便:NVR的全网管理能实现传输网络以及所有IP前端的全程监测和集中管理,包括设备状态的监测和参数的浏览;⏹安全性高: NVR采用嵌入式硬件和专用嵌入式软件,使用AES码流加密、用户认证和授权,安全可靠,无病毒侵扰;⏹双码流技术:NVR和前端设备均支持双码流技术,根据应用场景自动适配,提供清晰流畅的图像效果;⏹重传重组:系统支持丢包智能重传重组,可在复杂网络状况下提供清晰流畅的监控图像;⏹简单易用:系统操作使用简单,易于上手;支持控制键盘、鼠标、遥控器、WEB等多种操作方式,为不同类型的使用者提供称心的使用方法;⏹系统扩展性好:支持多台NVR堆叠组网,通过统一的远程客户端软件,可以对多个NVR进行操作、管理;5.NVR系统功能介绍5.1 本地监控功能⏹本地显示:NVR具备BNC和VGA输出接口,可以外接监视器、显示器等,实现本地监控,最大可同时实现16画面监控;⏹多画面显示:NVR的本地显示支持多种画面显示风格:单画面、2画面(左右分)、2画面(一大一小)、3画面(品字型)、4画面(2×2)、4画面(一大三小)、6画面(一大五小)、7画面(三大四小)、8画面(一大七小)、9画面(3×3)、10画面(两大八小)、13画面(一大十二小)、16画面(4×4);⏹轮询显示:NVR支持轮询解码输出,能够按照预设时间间隔、轮询方案进行自动切换显示;显示画面支持预案功能,能够自动切换显示风格;⏹PTZ控制:NVR支持PTZ控制,允许用户进行远程摄像机控制;⏹图像抓拍:NVR具备图像抓拍功能,支持手动或自动抓拍,支持单次和连续抓拍;⏹本地管理:用户可以通过USB鼠标、遥控器、控制键盘进行操作和管理。

污水处理厂安防监控系统方案

污水处理厂安防监控系统方案

污水处理厂安防监控系统方案一、布设监控摄像头在污水处理厂的关键区域,如进水口、出水口、处理池、污水泵房等位置布设高清晰度监控摄像头。

摄像头应选择高清晰度、抗干扰能力强的型号,以确保监控画面清晰可见,并能抵御外界干扰。

二、实时监控中心建立一个实时监控中心,用于接收和管理所有监控点的视频流。

监控中心应配备监控操作员,负责实时监控污水处理厂各个区域的安全情况。

监控中心应配有高性能的服务器和存储设备,以确保视频流的稳定传输和存储。

三、视频存储和回放四、报警系统为污水处理厂设置报警装置,包括红外侦测器、烟感探测器等。

当发生安全事件时,报警系统能够及时报警并触发监控中心的警报。

同时,报警系统还可与视频监控系统进行联动,使监控中心能够立即定位报警点附近的监控摄像头,并获取实时视频。

五、远程监控和管理可通过互联网技术实现对污水处理厂安防监控系统的远程监控和管理。

管理员可以通过手机、平板电脑等移动设备随时随地查看监控画面、查询历史视频、接收报警信息等。

远程监控和管理能够有效提高污水处理厂的安全性和管理效率。

六、防雷接地由于污水处理厂常常处于工业区域或郊外,容易受到雷击的威胁。

因此,在安防监控系统中应设置防雷接地系统,确保系统设备的安全运行。

七、数据加密和备份保护监控系统中的数据安全是非常重要的,可以利用加密技术对监控数据进行加密,防止数据被非法获取。

同时,应定期对监控数据进行定期备份,以防止数据丢失。

总结:污水处理厂安防监控系统对于保障污水处理厂的正常运行和安全管理起着至关重要的作用。

通过布设监控摄像头、建立实时监控中心、配备报警系统、实现远程监控和管理等多项措施,能够提高污水处理厂的安全性和管理效率,确保污水处理厂的正常运行。

同时,加强数据安全和备份也是保证系统运行的重要环节。

污水智能监控解决方案

污水智能监控解决方案

污水智能监控解决方案一、背景介绍污水处理是城市环境保护的重要组成部分,而污水智能监控解决方案能够提供实时、准确的数据监测,帮助管理者及时掌握污水处理的情况,提高处理效率,减少环境污染。

本文将详细介绍污水智能监控解决方案的基本原理、技术特点和应用场景。

二、基本原理污水智能监控解决方案主要基于物联网技术,通过传感器设备采集污水处理过程中的各项数据,如水质、流量、温度、PH值等,然后将这些数据通过网络传输到数据中心,经过数据分析和处理后,再通过可视化界面展示给管理者,以便进行实时监控和决策。

三、技术特点1. 多样化的传感器设备:污水智能监控解决方案采用多种传感器设备,如水质传感器、流量传感器、温度传感器等,可以全面监测污水处理过程中的各项指标。

2. 高效的数据传输:采用物联网技术,实现传感器设备与数据中心之间的高效数据传输,确保数据的及时性和准确性。

3. 数据分析与处理:通过数据中心对采集到的数据进行分析和处理,提取有价值的信息,并生成报表和图表,为管理者提供决策依据。

4. 实时监控与告警:通过可视化界面,管理者可以实时监控污水处理过程中的各项指标,并设定阈值,一旦数据超出设定范围,系统将自动发出告警,提醒管理者采取相应措施。

5. 远程控制与管理:污水智能监控解决方案支持远程控制和管理功能,管理者可以通过手机或电脑远程监控和操作污水处理设备,提高管理效率。

四、应用场景1. 城市污水处理厂:污水智能监控解决方案可应用于城市污水处理厂,实时监测处理过程中的各项指标,提高处理效率和运行稳定性。

2. 工业污水处理:工业企业通常会产生大量的废水,污水智能监控解决方案可以帮助企业监测和控制废水的排放,确保符合环保要求。

3. 农村污水处理:农村地区通常缺乏完善的污水处理设施,污水智能监控解决方案可以帮助农村地区监测和管理污水处理设备,提高处理效果,减少环境污染。

4. 智慧城市建设:污水智能监控解决方案是智慧城市建设的一部分,通过实时监测和管理污水处理设施,提高城市环境保护水平,改善居民生活质量。

污水处理厂视频监控系统施工方案

污水处理厂视频监控系统施工方案

XXXXX工程视频监控系统施工方案目录第一章视频监控施工方案 (4)1.1工程的施工技术、施工方法、工艺流程 (4)1.1.1施工程序 (4)1.1.2主要施工方法 (4)1.1.2.1系统安装 (4)1.1.2.2系统的调试 (6)1.1.2.3系统试运行 (7)1.1.3施工进度计划、工期安排 (7)1.1.1.1工程材料采购、进场计划表 (8)1.1.1.2施工进度计划、工期安排 (8)1.2安防系统项目组与相关方面的配合 (8)1.2.1与业主方面的配合 (9)1.2.2与土建总包方面的配合 (9)1.2.3与行业管理部门方面的配合 (10)1.2.4与其他具体专业的施工配合 (10)第二章施工组织配备 (10)2.1投入人员组成 (11)2.1.1项目经理部 (11)2.1.2劳动力计划表 (12)2.1.3基本质量职责 (12)2.1.4投入设备计划 (14)2.1.5投入材料计划 (14)2.2施工组织方案 (15)2.2.1工程准备阶段 (15)2.2.2工程实施 (16)2.2.3工程结尾 (17)2.3施工管理 (18)第三章质量保证承诺 (21)3.1施工准备工作及质量管理 (21)3.2施工质量控制的过程 (22)3.2.1施工项目质量控制过程(一) (22)3.2.2施工项目质量控制过程(二) (22)3.3质量保证体系 (23)3.3.1 ISO9001质量体系 (23)3.3.2 ISO9001质量体系运行状况 (24)3.3.3质量方针和质量目标 (26)3.3.4质量责任分配 (26)3.3.5质量记录 (28)3.4质量保证措施 (28)3.5工程质量检验和质量控制 (30)第四章安全文明施工及保证措施 (31)4.1安全文明施工 (31)4.2安全文明施工管理制度 (36)4.3应对突发事故的处理办法 (37)4.3.1人身安全事故 (37)4.3.2原有设备安全事故 (37)第五章人员培训计划 (38)5.1用户培训目标 (38)5.2培训计划 (39)第一章视频监控施工方案1.1工程的施工技术、施工方法、工艺流程1.1.1施工程序本工程为XXXXX工程,该污水处理厂位于XXXXXXX。

污水处理厂自动化监控系统技术方案

污水处理厂自动化监控系统技术方案

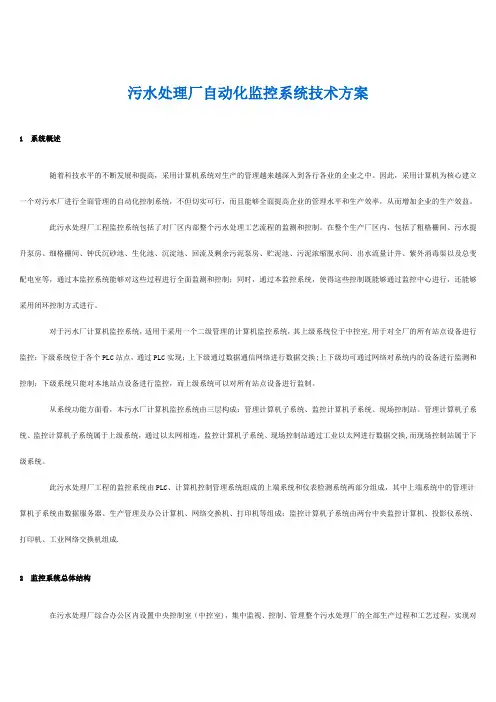

污水处理厂自动化监控系统技术方案1 系统概述随着科技水平的不断发展和提高,采用计算机系统对生产的管理越来越深入到各行各业的企业之中。

因此,采用计算机为核心建立一个对污水厂进行全面管理的自动化控制系统,不但切实可行,而且能够全面提高企业的管理水平和生产效率,从而增加企业的生产效益。

此污水处理厂工程监控系统包括了对厂区内部整个污水处理工艺流程的监测和控制。

在整个生产厂区内,包括了粗格栅间、污水提升泵房、细格栅间、钟氏沉砂池、生化池、沉淀池、回流及剩余污泥泵房、贮泥池、污泥浓缩脱水间、出水流量计井、紫外消毒渠以及总变配电室等,通过本监控系统能够对这些过程进行全面监测和控制;同时,通过本监控系统,使得这些控制既能够通过监控中心进行,还能够采用闭环控制方式进行。

对于污水厂计算机监控系统,适用于采用一个二级管理的计算机监控系统,其上级系统位于中控室,用于对全厂的所有站点设备进行监控;下级系统位于各个PLC站点,通过PLC实现;上下级通过数据通信网络进行数据交换;上下级均可通过网络对系统内的设备进行监测和控制;下级系统只能对本地站点设备进行监控,而上级系统可以对所有站点设备进行监制。

从系统功能方面看,本污水厂计算机监控系统由三层构成:管理计算机子系统、监控计算机子系统、现场控制站。

管理计算机子系统、监控计算机子系统属于上级系统,通过以太网相连,监控计算机子系统、现场控制站通过工业以太网进行数据交换,而现场控制站属于下级系统。

此污水处理厂工程的监控系统由PLC、计算机控制管理系统组成的上端系统和仪表检测系统两部分组成,其中上端系统中的管理计算机子系统由数据服务器、生产管理及办公计算机、网络交换机、打印机等组成;监控计算机子系统由两台中央监控计算机、投影仪系统、打印机、工业网络交换机组成。

2 监控系统总体结构在污水处理厂综合办公区内设置中央控制室(中控室),集中监视、控制、管理整个污水处理厂的全部生产过程和工艺过程,实现对生产过程中的自动控制、报警、自动保护、自动操作、自动调节以及各工艺流程中的重要参数进行在线实时监控,对全厂工艺设备的工况进行实时监视。

污水智能监控解决方案

污水智能监控解决方案

污水智能监控解决方案随着城市化进程的加快,污水处理成为了城市环境管理的重要组成部分。

污水处理厂的运行情况直接关系到城市环境的清洁与健康。

为了更有效地监控和管理污水处理过程,污水智能监控解决方案应运而生。

本文将从五个方面详细介绍污水智能监控解决方案的优势和应用。

一、实时监测1.1 传感器技术:污水智能监控解决方案通过各种传感器技术,可以实时监测污水处理厂的水质、水量、温度等参数。

1.2 数据采集:通过数据采集系统,将传感器获取的数据实时传输到监控中心,实现对污水处理过程的实时监测。

1.3 远程控制:污水智能监控解决方案还可以实现远程控制功能,操作人员可以通过手机或电脑远程监控和控制污水处理设备的运行状态。

二、智能预警2.1 预警系统:污水智能监控解决方案配备智能预警系统,可以根据监测数据自动识别异常情况,并发出预警信息。

2.2 预警机制:一旦监测到污水处理过程中出现异常,预警系统会及时通知相关人员,以便及时处理问题,避免事故发生。

2.3 预警处理:污水智能监控解决方案还可以根据预警信息自动调整设备运行参数,提高污水处理效率和安全性。

三、数据分析3.1 大数据应用:污水智能监控解决方案可以对大量监测数据进行分析,帮助运营人员了解污水处理厂的运行情况。

3.2 数据挖掘:通过数据挖掘技术,可以发现污水处理过程中存在的问题,并提出改进建议,优化污水处理效果。

3.3 数据报告:污水智能监控解决方案还可以生成各种数据报告,为管理决策提供科学依据。

四、节能减排4.1 节能技术:污水智能监控解决方案通过智能控制系统,可以实现对设备的智能调节,节约能源消耗。

4.2 减排措施:通过监控污水处理过程,污水智能监控解决方案可以减少废水排放量,降低对环境的污染。

4.3 环保效益:污水智能监控解决方案的节能减排措施不仅有利于环境保护,还可以降低运营成本,提高经济效益。

五、维护管理5.1 运行监控:污水智能监控解决方案可以实现对设备运行状态的全面监控,及时发现设备故障并进行维修。

污水处理厂安防监控系统方案

污水处理厂安防监控系统方案

污水处理厂安防监控系统方案污水处理厂安防监控系统方案一、前言视频监控系统是安全防范技术体系中的一个重要组成部分,是一种先进的、防范能力极强的综合系统,它可以通过摄像机及其辅助设备(镜头等)直接观看被监视场所的情况,一目了然,同时它可以把被监视场所的图像全部或部分的记录下来,这样就为日后对某些事件的处理提供了方便条件及重要依据,同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行,使防范能力更加强大,能及时发现事故和事件的隐患,预防破坏和避免造成不好影响。

二、项目概述随着现代化企业制度在我国的普及和深化发展,企业的信息化建设不断深入,各企业特别是大中型企业都加快了信息网络平台的建设;企业正逐步转向利用网络和计算机集中处理管理、生产、销售、物流、售后服务等重要环节的大量数据。

传统的厂区周界安全防范系统是建立高高的围墙,铁栅栏等,如果有非法入侵无法及时发现和处理,那么就需要有一套先进,科学,实用,性能稳定可靠的安全防范监控系统来实现,为了更好的保护财产及工厂的安全,根据客户实际的监控需要,一般都会在工厂周边、大门、办公楼、生产车间、仓库、机房等重点部位安装摄像机。

监控系统将本地视频图像监控,远程实时监控,云台镜头控制,电视墙显示等有机结合起来,构成一整套新一代网络视频集中监控管理系统,同时监控主机自动将报警画面纪录,做到及时处理,提高了保卫人员的工作效率并能及时处理警情,能有效的保护工厂财产和工作人员的安全,最大程度的防范各种入侵,提高处理各种突发事件的反映速度,给保卫人员提供一个良好的工作环境,确保整个工厂的安全。

作为污水处理厂的视频监控,本套系统主要监看办公楼和大门的出入口,污水处理的各个部分环节以及处理厂周边部分的实时图像,要求厂区内全方位监控,并且将所有的画面同时清晰的显示在中控室内,同时录像资料不少于一个月。

三、设计原则和依据3.1、设计原则此污水处理厂的视频监控系统设计遵循先进性、可靠性、安全性、可扩充性、规范性等原则,并具体体现为:a、先进性:在投资费用许可的情况下,系统采用当今先进的技术和设备,一方面能反映系统所具有的先进水平,另一方面又使系统具有强大的发展潜力,以便该系统在尽可能的时间内与社会发展相适应。

污水处理厂自动化监控系统技术方案

污水处理厂自动化监控系统技术方案

污水处理厂自动化监控系统技术方案1 系统概述随着科技水平的不断发展和提高,采用计算机系统对生产的管理越来越深入到各行各业的企业之中。

因此,采用计算机为核心建立一个对污水厂进行全面管理的自动化控制系统,不但切实可行,而且能够全面提高企业的管理水平和生产效率,从而增加企业的生产效益。

此污水处理厂工程监控系统包括了对厂区内部整个污水处理工艺流程的监测和控制。

在整个生产厂区内,包括了粗格栅间、污水提升泵房、细格栅间、钟氏沉砂池、生化池、沉淀池、回流及剩余污泥泵房、贮泥池、污泥浓缩脱水间、出水流量计井、紫外消毒渠以及总变配电室等,通过本监控系统能够对这些过程进行全面监测和控制;同时,通过本监控系统,使得这些控制既能够通过监控中心进行,还能够采用闭环控制方式进行。

对于污水厂计算机监控系统,适用于采用一个二级管理的计算机监控系统,其上级系统位于中控室,用于对全厂的所有站点设备进行监控;下级系统位于各个PLC站点,通过PLC实现;上下级通过数据通信网络进行数据交换;上下级均可通过网络对系统内的设备进行监测和控制;下级系统只能对本地站点设备进行监控,而上级系统可以对所有站点设备进行监制。

从系统功能方面看,本污水厂计算机监控系统由三层构成:管理计算机子系统、监控计算机子系统、现场控制站.管理计算机子系统、监控计算机子系统属于上级系统,通过以太网相连,监控计算机子系统、现场控制站通过工业以太网进行数据交换,而现场控制站属于下级系统.此污水处理厂工程的监控系统由PLC、计算机控制管理系统组成的上端系统和仪表检测系统两部分组成,其中上端系统中的管理计算机子系统由数据服务器、生产管理及办公计算机、网络交换机、打印机等组成;监控计算机子系统由两台中央监控计算机、投影仪系统、打印机、工业网络交换机组成。

2 监控系统总体结构在污水处理厂综合办公区内设置中央控制室(中控室),集中监视、控制、管理整个污水处理厂的全部生产过程和工艺过程,实现对生产过程中的自动控制、报警、自动保护、自动操作、自动调节以及各工艺流程中的重要参数进行在线实时监控,对全厂工艺设备的工况进行实时监视。

某污水处理厂自动化监控系统技术方案

某污水处理厂自动化监控系统技术方案

1、工程概述1.1 监控系统的工程范围某污水处理厂建设规模:一期为1.25万m3/d,近期为2.5万m3/d;远期(2020年)规模5万m3/d;采用多模式AAO工艺,出水达到《城镇污水处理厂污染物排放标准》(GBl8918-2002)中的一级B标准,尾水通过出水泵房提升后排入长江。

本承包商将负责完成仪表及监控系统和安防系统设备的设计、制造、测试、运输、安装、调试和试运行并按工作顺序移交符合要求的资料。

主要工程内容如下:➢现场传感器和检测仪表的安装、调试;➢控制系统设备(PLC)的硬件和软件;➢SCADA系统硬件和软件;➢通讯和接口;➢摄像监控系统的硬件和软件;➢周界报警系统的硬件和软件;➢仪表电缆、监控系统电缆(光缆)及电视监控系统电缆(光缆)的供货、敷设;➢仪表系统/自控系统及摄像监控系统工作接地、保护接地和防雷接地;➢文件编制;➢上述设备的设计、制造、采购、运输、仓储、工程施工、安装、测试、试运行、人员培训、售后服务、按规定时间移交所需资料以及在规定的工期内实现系统总体运行;➢与其他相关系统的接口设计、安装、调试、配合协调。

➢根据本标特点进行细致的需求分析,结合工艺流程和总平面图对系统方案进一步具体化和优化。

➢负责本系统与相关子系统之间的连接工作,包括连接器材等设备的提供。

对相关系统实施联动测试验收,明确该子系统是否符合设计要求,并出具测试验收报告或提出整改方案,直至验收通过。

➢从系统设计、信息传输、布线、供电、信号和电源的过电压保护、电磁兼容性(EMC)等方面采取有效技术及提供相应的管理手段来保证系统安全可靠地运行。

➢负责保证仪表控制系统达到系统功能及性能的设计要求,对仪表控制系统所有设备器材的设计、制造、采购、运输、仓储、工程施工、安装、测试、试运行、人员培训、售后服务、按规定时间移交所需资料以及在规定的工期内实现系统总体运行正常。

➢积极配合业主、设计部门和监理等对土建工程、装饰工程和其他系统等一切与本系统有关的系统进行安装规划和技术协调,参加业主召开的工程协调会,力求符合整体的美学要求和工期要求。

污水处理厂安防监控系统方案

污水处理厂安防监控系统方案

污水处理厂安防监控系统方案随着城市化进程的不断加快和人口的快速增长,城市污水的处理和管理也变得越来越重要。

污水处理厂已经成为城市环保建设的重要项目之一,不仅影响着城市的环境质量,也直接关系着人们的生活质量。

为了保障污水处理厂的安全稳定运行,安防监控系统应运而生。

一、安防监控系统的必要性在如今信息化快速发展的时代,安防监控系统已经成为智慧城市建设的必备元素之一。

污水处理厂安防监控系统的建设可以有效的提高污水处理厂内部的安全性,防范破坏或恶意破坏事件的发生,以保证设备和污水处理的正常运行,并且能够对整个污水处理厂的生产运行过程进行全面、科学的管理。

二、污水处理厂安防监控系统的基本组成1、视频监控系统:视频监控是污水处理厂监控系统的核心部分,其作用是实时监测、录制污水处理过程中的各项数据和视频信息。

通过视频监控系统,可以准确了解各个设备的运行情况,及时排除设备故障,降低运营成本。

2、门禁系统:污水处理厂是属于重要基础设施,必须实现全面的门禁权限管理,来控制进入污水处理厂区域的人员及车辆。

门禁系统除了权限控制,还应具备访客管理、车辆管理、硬件报警等多种功能。

3、防火报警系统:污水处理厂能源集中、设备众多、管线密集、易继发火灾事故,所以防火报警系统是安全监控的重要部分。

依照防火规范,污水处理厂需要安装有感烟、声光报警器和火警电话等设备,建立完善的应急处理流程来降低因火灾带来的损失。

4、漏水监测系统:污水处理厂属于水处理行业,设备对水的质量是十分敏感的,以此来保护对操作人员的生命安全、设备和弥补对环境造成的损害。

因此,漏水监测系统的作用是为了及时监测污水处理过程中是否存在漏水现象,防止设备和电气系统受到损害,并减低对大环境的危害。

三、污水处理厂安防监控系统的实施流程污水处理厂安防监控系统的实施流程也是至关重要的。

在实施前需要制定详细的实施规划。

首先,应根据污水处理厂的实际情况和需求,确定安防监控的方案,并且对整个系统进行详细的构建设计,以保证其与污水处理厂本身的工艺和各种设备相适应。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

污水处理厂安防监控系统方案此监控方案适用于:污水处理厂监控方案,厂区监控方案,监控方案,处理厂监控方案一、前言视频监控系统是安全防范技术体系中的一个重要组成部分,是一种先进的、防范能力极强的综合系统,它可以通过摄像机及其辅助设备(镜头等)直接观看被监视场所的情况,一目了然,同时它可以把被监视场所的图像全部或部分的记录下来,这样就为日后对某些事件的处理提供了方便条件及重要依据,同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行,使防范能力更加强大,能及时发现事故和事件的隐患,预防破坏和避免造成不好影响。

二、项目概述随着现代化企业制度在我国的普及和深化发展,企业的信息化建设不断深入,各企业特别是大中型企业都加快了信息网络平台的建设;企业正逐步转向利用网络和计算机集中处理管理、生产、销售、物流、售后服务等重要环节的大量数据。

传统的厂区周界安全防范系统是建立高高的围墙,铁栅栏等,如果有非法入侵无法及时发现和处理,那么就需要有一套先进,科学,实用,性能稳定可靠的安全防范监控系统来实现, 为了更好的保护财产及工厂的安全, 根据客户实际的监控需要,一般都会在工厂周边、大门、办公楼、生产车间、仓库、机房等重点部位安装摄像机。

监控系统将本地视频图像监控,远程实时监控,云台镜头控制,电视墙显示等有机结合起来,构成一整套新一代网络视频集中监控管理系统,同时监控主机自动将报警画面纪录,做到及时处理,提高了保卫人员的工作效率并能及时处理警情,能有效的保护工厂财产和工作人员的安全,最大程度的防范各种入侵,提高处理各种突发事件的反映速度,给保卫人员提供一个良好的工作环境,确保整个工厂的安全。

作为污水处理厂的视频监控,本套系统主要监看办公楼和大门的出入口,污水处理的各个部分环节以及处理厂周边部分的实时图像,要求厂区内全方位监控,并且将所有的画面同时清晰的显示在中控室内,同时录像资料不少于一个月。

三、设计原则和依据3.1、设计原则此污水处理厂的视频监控系统设计遵循先进性、可靠性、安全性、可扩充性、规范性等原则,并具体体现为:a、先进性:在投资费用许可的情况下,系统采用当今先进的技术和设备,一方面能反映系统所具有的先进水平,另一方面又使系统具有强大的发展潜力,以便该系统在尽可能的时间内与社会发展相适应。

b、可靠性:系统最重要的就是可靠性,系统一旦瘫痪的后果将是难以想象的,因此系统必须可靠地、能连续地运行,系统设计时在成本接受的条件下,从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求,使得故障发生的可能性尽可能少。

即便是出现故障时,影响面也要尽可能小。

c、安全性:对于安全防范系统,其本身的安全性能不可忽视,系统设计时,必须采取多种手段防止本系统各种形式与途径的非法破坏。

d、可扩充性:系统设计时应充分考虑今后的发展需要,系统应具有预备容量的扩充与升级换代的可能。

e、规范性:由于本系统是一个严格的综合性系统,在系统的设计与施工过程中应参考各方面的标准与规范,严格遵从各项技术规定,做好系统的标准化设计与施工。

一切应从实际出发,使智能系统具有较高的实用效能。

这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。

3.2、设计依据本方案设计根据甲方常规要求,并遵循以下国家相关部门制定的设计规范要求。

主要包括:① JGJ/T16-92《民用建筑电气设计规范》② GB/T50314-2000《智能建筑设计标准》③ GB50174-93《电子计算机机房设计规范》④ GB50057-94《建筑物防雷设计规范》⑤ GBJ232-92《电气装置安装工程施工及验收规范》⑥ GB4943-95《信息技术设备(包括电气事务设备)的安全》⑦ GB/T75-94《安全技术防范规范工程技术规范》⑧ GB50198-94《民用闭路电视监控电视系统工程技术规范》⑨ 客户对闭路电视监控系统的总体要求四、视频监控系统设计方案4.1、系统功能说明该视频监控系统中,选用了嵌入式硬盘录像机为其系统的控制核心。

系统中所有的视频图像都传回到监控室,接入嵌入式硬盘录像机,通过安装相应数量的硬盘进行资料存储,16路视频输入配置,每路可以1-25帧/秒的速度录像,采用H.264压缩技术,图像更清晰,细节更逼真。

用视频移动报警录像, 可节省大量的硬盘空间。

录像、回放、监视全实时,可控制云台、镜头等。

通过网络可实行远程监控功能。

录像时间视硬盘的容量大小而定,该系统中还采用了大硬盘系统,可满足用户提出的录像资料保存的技术要求。

该系统承担着对所有可视场所的实时监控任务。

所有前端33个摄像机,直接入3台16路嵌入式硬盘录像机,每台硬盘录像机配备2块1000G的硬盘,可以保存一个月的视频资料。

根据甲方提出的项目需求,特制定出一套完整的视频监控系统方案,本套监控系统主要是由前端视频采集部分、视频信号传输部分、显示和存储部分组成。

4.2、视频采集部分摄像部分是电视监控系统的前沿部分,是整个系统的“眼睛”。

它布置在被监视场所的某一位置上,使其视场角能覆盖整个被监视的各个部位。

有时,被监视场所面积较大,为了节省摄像机所用的数量、简化传输系统及控制与显示系统,在摄像机上加装适当的镜头,使摄像机所能观察的场景更清楚。

本套网络视频监控系统供计安装33个摄像机,其分布位置如下:其中包括3个动点和30个定点,在大门口和终沉池北面路灯杆位置的两个全部安装100米的红外全球摄像机,型号为KV-C8609R-C22,9寸红外恒速全球摄像机,355度,15度/秒,红外距离100米,内置1/4''Sony CCD,22倍光学变焦,480线,彩色转黑白,可以旋转,全方位监控。

另外在综合楼门厅内安装一台凯威高清红外半球摄像机,型号为KV-C6052R-A,吸顶安装,不影响整体的装修效果;在综合楼门外,加氯间内,脱水机房内,配电室内,粗格栅、细格栅内全部安装凯威30米高清红外一体摄像机,型号为KV-C3053-A,内置红外灯,白天为彩色,到晚上光线不好的时候,转成黑白图像,并且自动打开红外灯进行补光,以达到良好的图像效果;在两个氧化沟南北以及细格栅北墙对曝气沉沙池的地方安装凯威50米高清红外一体摄像机,型号为KV-C3055-A,内置50米红外灯,适合用于照射距离稍微远些的位置;另外在污水处理厂周边安装10台凯威80米高清红外一体摄像机,型号为KV-C3058-A,红外距离可达80米,镜头选用25mm,采集到的画面角度很小,非常适合监看周界的情况。

总之,摄像机就像整个系统的眼睛一样,把它监视的内容变为图像信号,传送给控制中心的监视器上。

4.3、传输部分传输部分就是系统图像信号的传输通道。

目前电视监控系统多半采用视频基带(同轴电缆)传输方式。

如果在摄像机距离控制中心较远的情况下,也有采用双绞线传输或光纤传输方式。

本套系统为污水处理厂的监控项目,由于工厂面积较大,前端距监控中心距离较远,为了保证图像质量效果,选用光缆作为传输主干,每个光纤节点到前端摄像机选用视频同轴电缆,这样便可以满足客户的图像质量需求,对图像信号的传输重点要求在图像信号经过传输系统后,不产生明显的噪声、失真,保证原始图像信号的清晰度和灰度等级没有明显下降等。

为保证各个前端摄像机供电正常,所有摄像机均从监控室内通过几根2.5方的主电源线统一供220V,再通过12V,1A或2A的电源变为12V,给各个摄像机供电。

大门口的全球摄像机直接走一根控制线到监控室,控制全球摄像机的上下左右,在终沉池北面路灯杆位置的两个全球摄像机通过一对两路的带反向数据的光端机将控制信号传回到监控室,从而得以控制。

4.4、视频信号的显示和存储部分此方案设计选用3台16路嵌入式硬盘录像机和显示器来完成所有摄像机信号的显示,并通过硬盘进行录像,又有客户需要资料保存1个月,经过计算,每台硬盘录像机需要配备2块1000G硬盘,当硬盘空间存满后会自动覆盖最早一天的视频资料,无需人为干预;同时它还支持视频的网络远传,方便相关人员通过网络随时随地访问本地的网络硬盘录像主机,观看实时画面。

五、设备选型5.1、100米红外全球摄像机(KV-C8609R-C22)作为一款具有创新性的专利产品,系列红外灯彻底解决了球型云台夜间照明难题。

側轴联动机构保证红外灯的光线投射始终与摄像机画面相重合,多光场发光源排列确保垂直方向无死角。

笼式灯架结构充分利用了球型云台上罩夹层的空间。

配置多达160颗大功率红外二级管。

最多可实现多达 100米的实用距离灯管采用分组供电模式,整体失效概率极小;宽大的上夹层结构与其它单空间结构相比,其散热面积多于3倍以上;且每只灯管独立悬装,相互独立,不存在单PCB板集中焊接安装的相互集热现象;恒流源驱动确保红外灯管在任何外界条件下都工作在单一确定的恒流状态,有效避免当今被广泛采用的恒压驱动模式下温升、灯管负温度特性、电流间的恶性循环。

以上措施为红外灯管高可靠工作提供了充分保证虽然构成复杂,使用时却极其简单,对外只有一组电源线,向其提供AC24V电源。

红外灯的开、关,对云台的跟踪等都自动完成云台机芯通过快接板与机体连接,机芯上集成有智能解码板或变速解码板垂直转角0-90度,水平转角0-355度工作电压:AC-24V 功率:<50W内置1/4''Sony CCD,22倍光学变焦,480线,彩色转黑白一体摄像机5.2、红外半球摄像机(KV-C6052R-A)主要特性:1/3"SONY Super-HAD ⅡCCD,540TV Line ,0LUX/F1.2 (IR ON),红外距离15m;4mm(6mm,8mm)镜头;2.5”海螺半球,塑胶外壳;采用SONY高灵敏度图像传感器;彩色黑白自动转换;光敏电阻控制红外灯自动开启和关闭红外灯:¢8×8PCS;适合室内安装;具体参数:5.3、30米红外一体摄像机(KV-C3053-A)主要特性:30米海红外防水夜视摄像机彩色黑白日夜自动转换; 6mm CS接口红外镜头;Φ8×14PCS 红外灯, 红外灯照射距离: 30米;光敏电阻控制红外灯自动开启和关闭;防水, 防尘, 达到IP66防护等级;适合室内和室外安装;具体参数:5.4、50米红外夜视摄像机(KV-C3055-A)主要特性:1/3"SONY Super-HAD ⅡCCD 540线,彩色黑白日夜自动转换;16mm CS接口红外镜头;Φ8×18PCS 红外灯, 红外灯照射距离: 50米;光敏电阻控制红外灯自动开启和关闭;防水, 防尘, 达到IP66防护等级;适合室内和室外安装;具体参数:5.5、80米红外夜视摄像机(KV-C3058-A)主要特性:1/3"SONY Super-HAD ⅡCCD 540线, 彩色黑白日夜自动转换;25mm CS接口红外镜头;Φ8×40PCS 红外灯, 红外灯照射距离: 80米;光敏电阻控制红外灯自动开启和关闭;防水, 防尘, 达到IP66防护等级;适合室内和室外安装;具体参数:5.6、16路嵌入式硬盘录像机(KV-IET2116Q)主要特性:采用最新的USB2.0接口,进一步稳定USB鼠标功能快速实现USB备份、USB升级等操作支持SATA刻录备份同时多路录像,同时录像回放,同时网络操作1/4/8/9/16画面显示每画面可设置192(16×12)个检测区域;可设置多级灵敏度时间点检索、日历检索、事件检索、通道检索技术参数主处理器工业级嵌入式微控制器操作系统嵌入式LINUX操作系统系统资源 100帧/200帧/400帧操作界面 8位真彩色图形化菜单操作界面,支持鼠标操作,带有菜单注释画面显示 1/4画面显示1/4/8画面显示1/4/8/9/16画面显示视频标准 PAL(625线,50场/秒),NTSC(525线,60场/秒)图像质量预览704×576,录像支持 CIF、2CIF、4CIF(D1)录像速度(CIF) PAL制:每路1-25帧/秒可调、NTSC制:每路1-30帧/秒可调图像移动侦测每画面可设置192(16×12)个检测区域;可设置多级灵敏度录像方式及优先级手动>报警>动态检测>定时录像查询方式时间点检索、日历检索、事件检索、通道检索每路占用硬盘空间视频:56~500M字节/小时备份方式网络备份、USB备份、SATA备份视频输入 4路BNC8路BNC16路BNC视频输出 2路BNC,1路VGA输出报警输入 16路报警输入(低电平有效)报警输出 6路继电器输出网络接口 RJ45 10M/100M自适应以太网口云台控制接口 1个RS485,1个RS232USB接口 2个USB2.0接口电源 220V+10% 50Hz+2% / 110V 60Hz功耗(不含硬盘) 25-40W使用工作温度0℃~+55℃使用湿度 10%~90%外型尺寸 2U标准工业机箱,440(宽)x460(深)x89(高)mm 重量 6.5~7.5KG(不含硬盘)六、设备清单及报价七、质量承诺我公司将按照国家标准《建设工程项目管理规范》GB/T 50326—2001的规定,制定质量计划和和质量保证体系。

相关文档
最新文档
