911聚氨酯防水涂料施工工艺

合集下载

911聚氨酯防水涂料施工方案

911聚氨酯防水涂料施工方案（一）、施工准备1.所有材料有合格证、检验报告、并出示给土建施工队。

2.各种地面防水配套材料、工具准备齐全。

3.各种材料及配套材料进场数量能满足地面工程的使用。

4.熟悉和会审图纸，掌握和了解设计意图，收集该品种卷材的有关资料。

5. 向操作人员进行技术交底和培训。

6. 确定质量目标和检验要求。

7.提出施工内容要求。

8.掌握地气预报资料（二）、施工基层的要求基面的质量是保证防水工程的关键之一，它直接影响到防水质量好坏。

1.基层要求：基层是防水层赖以存在的基础，基层的好坏直接关系到防水质量。

（1）平整度：基层的平整度是保证涂膜防水层质量的关键，如果基层表面凹凸不平或局部隆起，在做涂膜防水层时，在外力作用下易破裂，影响其防水工程的质量，找平层的平整度可用2m的长直尺检查，缝隙不应超过5mm。

（2）表面质量：如果基层表面酥松，强度过低，裂缝过大，就容易使防水层与基层粘结不牢，在使用过程中往往会造成防水层与基层剥离，而成为渗漏的主要原因之一。

基层应压实平整，不得有酥松起砂，起皮现象。

（3）基层应坚固：防水基层即为水泥砂浆找平层。

水泥砂浆的配合比不得低于1:3，水泥标号不得低于325号；控制水泥砂浆的配合比是提高基层坚固性，防止起砂的关键。

（4）基层平整，牢固、干净、无明水、无渗漏；裂缝处须修补找平，渗漏处须进行堵漏处理。

平面与立面的转角处及阴阳角应做成圆弧或钝角。

2.材料准备：（1）主要材料：双组分聚氨酯防水涂料（2）材料储备量根据实际工程量确定。

3．工具准备：（1）普通工具：搅拌器、开刀、钢丝刷、抹子、滚刷、量具、专业橡胶刮板、铁桶、小油漆刷、弹线盒等，及其配套的施工设施。

（2）防火、防毒器材。

（三）、操作工艺1.施工程序：基层验收-- 修补清理基层-- 管道、节点加强处理-- 涂刷基层处理剂-- 按规定厚度涂刷防水涂料-- 固化保养--自检-- 质量验收2.操作工艺要点：（1）清理基层：在验收合格的基层上将杂物、浮灰等处理干净。

911聚氨酯防水施工方案

911聚氨酯防水施工方案背景介绍在建筑工程中，防水是一个重要且不可忽视的环节。

防水工程的质量直接关系到建筑的使用寿命和安全性。

聚氨酯防水材料具有优异的性能，被广泛应用于建筑防水工程中。

本文将介绍911聚氨酯防水施工方案，以及相关注意事项和施工步骤。

911聚氨酯防水施工方案材料准备在进行911聚氨酯防水施工之前，首先需要准备相应的材料。

以下是常用的材料清单： - 911聚氨酯防水涂料 - 底漆 - 钉子和螺丝 - 塑料薄膜 - 涂刷工具 - 清洁工具施工准备在进行911聚氨酯防水施工之前，需要进行充分的施工准备。

以下是一些需要注意的事项： 1. 清洁基材：确保基材表面清洁无尘，没有杂物。

可以使用清洁工具和水进行清洁。

2. 基材检查：检查基材是否有损坏、裂缝或凹陷。

如有需要，进行修补和填平。

3. 底漆涂刷：在基材表面涂刷一层底漆，以增强911聚氨酯防水涂料的附着力。

施工步骤1.第一层涂刷：将911聚氨酯防水涂料均匀涂刷在基材表面，厚度约为1-2mm。

建议使用刮板或刷子进行涂刷。

2.第二层涂刷：待第一层涂刷干燥后，进行第二层涂刷。

第二层涂刷的厚度可以根据实际需要进行调整，一般为0.5-1mm。

3.处理细节部位：对于细节部位（如管道、角落等），可以使用塑料薄膜进行覆盖，然后再涂刷911聚氨酯防水涂料，以增强防水效果。

4.保护层施工：待911聚氨酯防水涂料干燥后，可以涂刷一层保护层，以保护涂料免受外界环境的侵蚀。

注意事项在进行911聚氨酯防水施工时，需要注意以下事项： - 施工环境：施工环境应保持干燥、无风、无阳光直射。

避免在雨天或湿度过高时进行施工。

- 涂刷厚度：涂刷911聚氨酯防水涂料时，要按照规定的厚度进行涂刷，避免厚度不均匀或过薄导致防水效果不佳。

- 施工温度：施工温度一般在5-35℃之间，避免在温度过低或过高时进行施工。

- 施工层数：根据实际需要，可以增加涂刷的层数。

一般情况下，2-3层涂刷可以满足防水要求。

911防水涂料施工方案

911防水涂料施工方案1. 引言防水涂料是一种能够有效防止水分渗透的材料，广泛应用于建筑物的屋顶、墙面、地下室等部位。

本文将介绍911防水涂料的施工方案，包括准备工作、施工步骤和注意事项，旨在帮助施工人员正确、高效地完成防水涂料的施工工作。

2. 准备工作在开展911防水涂料施工之前，需要进行以下准备工作：2.1 清洁表面确保施工表面干净、光滑，去除表面灰尘、油脂等杂质。

可以使用清洁剂和水进行清洗，或者刷洗表面以确保表面的完整性。

2.2 补充基层如有需要，需要进行基层修补。

修复表面的裂缝、缺陷和破损，以确保涂层的附着性和防水效果。

2.3 安装防护措施在施工前，需要进行必要的防护措施，包括保护周围的设备、管道和其他建筑构件，避免涂料溅到不应涂覆的区域。

3. 施工步骤3.1 防水涂料调配根据911防水涂料的要求，按照正确的比例将涂料和稀释剂混合均匀，确保涂料的质量和稳定性。

特别注意稀释剂的用量，以免影响涂料的防水效果。

3.2 底漆施工使用刷子或辊筒将底漆均匀地涂布在施工表面上。

底漆可以提高涂层的附着力，同时防止水分渗透到基层，增强防水效果。

3.3 防水涂料施工将调配好的911防水涂料均匀地涂布在施工表面上，可以使用刷子、辊筒或喷涂设备，确保涂料的厚度均匀一致。

涂抹方向应与墙壁垂直方向保持一致，避免涂料的流淌和积聚。

3.4 二次涂层根据需要，可以进行第二次涂层，以提供更好的防水效果。

在涂布第二层涂料之前，应确保第一层涂料已经完全干燥。

3.5 干燥与固化根据涂料的要求，等待涂料完全干燥和固化。

通常情况下，需要等待24小时以上，具体时间根据涂料的类型和厚度而定。

4. 注意事项在911防水涂料的施工过程中，需要注意以下事项：•遵循涂料的使用说明，确保涂料的正确使用和施工质量。

•在施工过程中保持通风良好的工作环境，避免对人体和环境造成危害。

•注意安全防护，佩戴合适的防护装备，避免接触涂料和稀释剂对健康造成损害。

聚氨酯防水涂料(911)施工规范

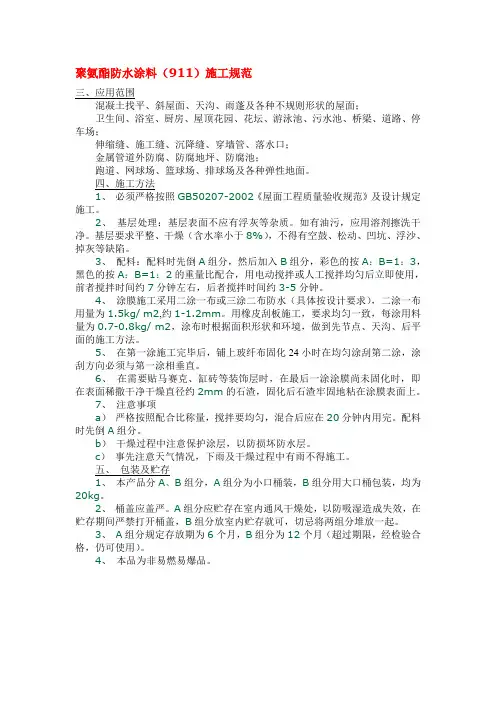

聚氨酯防水涂料（911）施工规范三、应用范围混凝土找平、斜屋面、天沟、雨蓬及各种不规则形状的屋面；卫生间、浴室、厨房、屋顶花园、花坛、游泳池、污水池、桥梁、道路、停车场；伸缩缝、施工缝、沉降缝、穿墙管、落水口；金属管道外防腐、防腐地坪、防腐池；跑道、网球场、篮球场、排球场及各种弹性地面。

四、施工方法1、必须严格按照GB50207-2002《屋面工程质量验收规范》及设计规定施工。

2、基层处理：基层表面不应有浮灰等杂质。

如有油污，应用溶剂擦洗干净。

基层要求平整、干燥（含水率小于8%），不得有空鼓、松动、凹坑、浮沙、掉灰等缺陷。

3、配料：配料时先倒A组分，然后加入B组分，彩色的按A：B=1：3，黑色的按A：B=1：2的重量比配合，用电动搅拌或人工搅拌均匀后立即使用，前者搅拌时间约7分钟左右，后者搅拌时间约3-5分钟。

4、涂膜施工采用二涂一布或三涂二布防水（具体按设计要求），二涂一布用量为1.5kg/ m2,约1-1.2mm。

用橡皮刮板施工，要求均匀一致，每涂用料量为0.7-0.8kg/ m2，涂布时根据面积形状和环境，做到先节点、天沟、后平面的施工方法。

5、在第一涂施工完毕后，铺上玻纤布固化24小时在均匀涂刮第二涂，涂刮方向必须与第一涂相垂直。

6、在需要贴马赛克、缸砖等装饰层时，在最后一涂涂膜尚未固化时，即在表面稀撒干净干燥直径约2mm的石渣，固化后石渣牢固地粘在涂膜表面上。

7、注意事项a）严格按照配合比称量，搅拌要均匀，混合后应在20分钟内用完。

配料时先倒A组分。

b）干燥过程中注意保护涂层，以防损坏防水层。

c）事先注意天气情况，下雨及干燥过程中有雨不得施工。

五、包装及贮存1、本产品分A、B组分，A组分为小口桶装，B组分用大口桶包装，均为20kg。

2、桶盖应盖严。

A组分应贮存在室内通风干燥处，以防吸湿造成失效，在贮存期间严禁打开桶盖，B组分放室内贮存就可，切忌将两组分堆放一起。

3、A组分规定存放期为6个月，B组分为12个月（超过期限，经检验合格，仍可使用）。

911聚氨酯防水涂料施工方案

防水施工方案根据循环澄清池.重力式无阀滤池结构情况及现状。

循环澄清池锥底大面积无规则裂纹. 重力式无阀滤池锥型面裂纹以及外力爆破震动等情况。

制定本防水修补施工方案。

一．材料的选用及处理范围材料选用环保型.弹性较大的柔性防水涂料。

建议整体处理，形成整体防水涂层。

二．施工组织1．工艺流程施工前准备（基层清理检查，工具检查，材料检查）——局部增强——涂刷底胶——涂刷聚氨酯涂料第一次——涂刷聚氨酯涂料第二次——撒绿豆砂——表面保护修饰2．人员组织项目负责人：陈浩施工管理人员：吕全新操作人员：苏红军.陈斯木三．施工要点1．作业条件表面基层要求平整，密实，清洁，不许有凹凸不平，松动和起砂等现象。

用铲刀和扫把等将基面上的砂浆疙瘩，尘土杂物等彻底清扫干净。

对油污和铁锈应用铁丝刷，砂纸和有机溶剂清除干净。

对阴阳角，管道根部，进出水口等部位要认真清理。

基层要求干燥，含水率不得超过9%。

2．局部增强在进行基层清理时，如发现裂纹破损，需用高分子聚合物粘接材料进行填缝修补。

将高分子防水胶泥加入净水，水灰比约为1：3.5，人工或机械搅拌，应搅拌均匀至稠浆，拌合后应在3-4小时内用完。

不可将粘接胶泥用于不吸水及振动的基材（如金属）表面。

对伸缩缝，阴阳角，管道缝等处，可粘铺一层加筋布增强，固化后再进行整体防水层施工。

3．涂刷底胶底胶的功能是用以隔绝基层潮气，防止防水涂膜起鼓脱落，加固基层，提高涂膜与基层的粘结强度，防止涂膜出现针眼气孔等缺陷。

一般在基面上涂刷一层，以薄涂和满涂为度，涂胶要均匀，不得过厚或过薄，不得露白见底。

4．防水涂膜施工涂膜防水材料的配臵：将甲，乙两组分按配合比表中的材料配合比配合后注入拌料桶内，用转速100-500r/min的电动搅拌机混合搅拌5min左右即可使用。

涂膜施工：在局部增强处理部分基本干燥固化后，开始进行涂膜施工，将拌好的涂料倒在打底层上，用塑料或橡胶刮板涂刷，使涂料成为均匀一致的涂层。

一般防水涂膜涂第二次，第一道涂膜固化后（间隔24h），再进行第二道涂膜，其涂刮方向须与第一道涂刮方向垂直。

SPU-311双组份聚氨酯施工工艺

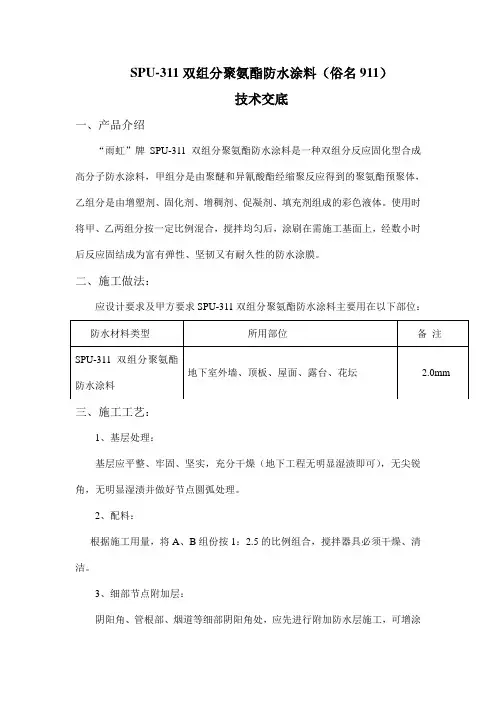

SPU-311双组分聚氨酯防水涂料（俗名911）技术交底一、产品介绍“雨虹”牌SPU-311双组分聚氨酯防水涂料是一种双组分反应固化型合成高分子防水涂料，甲组分是由聚醚和异氰酸酯经缩聚反应得到的聚氨酯预聚体，乙组分是由增塑剂、固化剂、增稠剂、促凝剂、填充剂组成的彩色液体。

使用时将甲、乙两组分按一定比例混合，搅拌均匀后，涂刷在需施工基面上，经数小时后反应固结成为富有弹性、坚韧又有耐久性的防水涂膜。

二、施工做法：应设计要求及甲方要求SPU-311双组分聚氨酯防水涂料主要用在以下部位：三、施工工艺：1、基层处理：基层应平整、牢固、坚实，充分干燥（地下工程无明显湿渍即可），无尖锐角，无明显湿渍并做好节点圆弧处理。

2、配料：根据施工用量，将A、B组份按1：2.5的比例组合，搅拌器具必须干燥、清洁。

3、细部节点附加层：阴阳角、管根部、烟道等细部阴阳角处，应先进行附加防水层施工，可增涂1—2遍涂料，多遍涂刷加强，可与大面同时进行施工。

4、大面防水层涂布：将混合料用橡胶或塑料刮板均匀涂布，要求厚度一致。

一般为1.5mm--2.0mm，宜分3～4遍涂布，后次涂刷应在前次涂刷固化成膜后且错开不同方向进行。

5、收头和边缘处理：多遍涂刷涂料进行封闭。

6、保护隔离层：涂膜防水层表面应按设计要求进行保护隔离层施工。

四、施工注意事项1、地下工程潮湿基面上不应有明水，应在排干24h后施工。

2、宜在5℃以上温度下施工，施工现场应通风良好，并放置消防器材。

3、甲、乙组分混合后，应尽快使用完，时间不宜超过20分钟。

切忌较长时间直接暴露在空气中，以防自聚。

开桶后未用完的甲、乙组分应立即将盖子盖严。

4、涂膜未实干前，严禁在防水层上行走，并注意保护不被损伤。

五、包装、贮存和运输1、产品贮存于清洁、干燥、密闭的铁桶中，容积28kg/套。

2、运输按危险品要求。

运输时，防止雨淋、曝晒、挤压、碰撞、倒置，保持包装完好无损。

3、产品应贮存于通风、干燥、阴凉处，防止日光直接照射。

911聚氨酯防水施工方案

911聚氨酯防水施工方案911聚氨酯防水施工方案1. 施工准备在进行聚氨酯防水施工之前，需要进行充分的准备工作。

首先，需要清除施工区域的杂物和灰尘，确保施工面干净平整。

其次，需要对施工区域进行检查，确保没有明显的裂缝、破损或渗漏。

最后，准备好所需的施工材料和设备，包括聚氨酯防水涂料、搅拌器、刷子、滚筒等。

2. 基面处理在施工之前，需要先对基面进行处理。

首先，将基面清洁干净，并确保其表面没有积水。

其次，如有裂缝或凹陷，可以使用聚合物修补剂进行修补，确保基面平整。

最后，在施工区域的四周，使用聚氨酯胶进行封边，以预防防水层与周边材料的破损。

3. 聚氨酯防水涂料的搅拌与施工在开始施工聚氨酯防水涂料之前，需要将其充分搅拌均匀，确保其质地稠密。

然后，使用刷子或滚筒将聚氨酯防水涂料均匀地涂刷在基面上。

涂刷时需要注意避免留有漏刷和刷痕，确保涂层的厚度均匀一致。

一般情况下，施工2-3遍可以保证防水效果。

4. 施工后处理在涂刷聚氨酯防水涂料后，需要等待其干燥。

一般情况下，施工后的24小时内应避免人和机械进入施工区域，以免损坏湿涂层。

如果需要迅速投入使用，可以使用加速剂来加快干燥时间。

在防水层干燥后，还可以对其进行防晒处理，以提高防水层的耐久性。

5. 施工质量检查在施工完成后，需要进行质量检查，确保聚氨酯防水层的质量符合要求。

检查时需要注意以下几点：一是检查防水层的厚度是否均匀一致，是否存在涂层过厚或过薄的情况；二是检查防水层的附着力是否良好，是否存在起泡、脱落等现象；三是检查施工区域是否存在漏涂、漏刷的情况，是否存在裂缝或渗漏现象。

总结通过以上的施工方案，可以保证聚氨酯防水施工的质量和效果。

在施工过程中，需要仔细操作，确保聚氨酯防水涂料均匀、完整地涂刷在基面上，以提高防水层的耐久性和防水效果。

同时，施工后还需要进行质量检查，及时处理存在的问题，确保防水层的质量达到要求。

991聚氨酯防水涂料施工工艺

991聚氨酯防水涂料施工工艺（991）聚氨酯防水涂料施工工艺1.施工工艺流程：⑴施工顺序：基层表面处理T涂聚氨酯底涂料T局部增强T涂刮聚氨酯涂料、一、一遍T表面保护或修饰⑵施工工具（见下表）名称用途名称用途电动搅拌机混合甲、乙料用油漆刷刷底胶用拌料桶混合甲、乙料用滚动刷刷底胶用小型油漆桶装混合料用小抹子修补基层用塑料刮板涂刮混合料用油工铲刀清理基层用铁皮小刮板在复杂部位涂刮混合料墩布清理基层用橡胶刮板涂刮混合料用50kg 磅秤配料称量用2.基层要求及处理：⑴所有管件、卫生设备、地漏或排水口等必须安装牢固，接缝严密, 收头圆滑，不得有任何松动现象。

⑵施工时，防水基层应压实、平整、清洁、干燥。

⑶施工前，先以铲刀和扫帚将基层表面的突起物、砂浆疙瘩等异物铲除，并将尘土杂物彻底清扫干净。

对阴阳角、管道根部、地漏和排水沟口等部位更应认真清理，如发现有油污、铁锈等，要用钢丝刷、砂纸和有机溶剂等将其彻底清除干净。

3．施工要求⑴涂布底胶：此工序相当于传统沥青防水施工涂刷冷底子油，其目的是隔断基层潮气，防止防水涂膜起鼓脱落；加固基层，提高涂膜与基层的粘结强度，防止涂层出现针气孔等缺陷。

聚氨酯底胶的配制：将聚氨酯甲料、乙料按比例1 2?3 （重量比）配合，当原料工料较稠时，可用专用稀释剂稀释，切防不可用含酸性或含油性稀释剂稀释，以免影响原产品质量，在配制时，应先把乙料稀释搅拌2-3 分钟，如不需稀释，可直接用甲乙组分配和搅拌5-10 分钟，把搅拌器提起，可见到均匀液体慢慢滑自容器为佳，同时应注意，打开料应立刻盖严，以免凝固报废，混合料应根据实际用量，即配即用。

（注：991产品不同于其它聚氨酯产品，配料时应将甲料倒入乙料中进行搅拌混合。

）⑵局部增强：对伸缩缝、控制缝、阴阳角、管道缝等处，可由一层加筋布增强，固化后再进行整体防水施工。

⑶第一遍涂层施工：在底胶基本干燥固化后，用塑料或橡胶刮板均匀涂刮一层涂料，涂刮时要求均匀一致，不可过厚或过薄，涂刮厚度一般为0.5mm左右为宜。

911防水涂料施工方案

非焦油聚氨酯防水涂料防水施工方案(911)上海伟阳防水装潢工程有限公司2008年11月2日非焦油聚氨酯防水涂料施工方案（911）1. 工程概况本工程位于杨浦区延吉路(安图路路口)，总建筑面积约130000m2，地下车库1层，1-12号房,地下车库基础底板、顶板、外墙及屋面等。

2. 编制依据现行国家及上海市地方建筑安装工程施工与验收规范、规程、质量检验评定标准。

本工程施工图设计图纸。

本工程特点、施工现场环境、自然条件等。

上海伟阳防水装潢工程有限公司质量控制文件及程序控制文件。

3. 工程质量目标质量目标：3.1.1 工程质量目标：合格率100%；3.1.2 达到国家及上海市规定的技术质量标准；3.1.3 工程质量达到设计及合同规定的技术质量标准。

工期目标：3.2.1 在正常施工条件下，我司将严格按照合同规定及施工组织计划完成本次施工任务；3.2.2 积极配合业主及总包单位，集中人力、物力确保防水施工工期及总工程工期，决不因防水工程滞后而影响总包方的工程进度。

4.非焦油聚氨酯(911)简介911非焦油聚氨酯防水涂料低聚物多元醇,多异氰酸脂和扩链剂为基料,掺加多种高分子原料及多种助剂,在特定条件下聚合而成。

本产品是一种双组份反应固化型高分子防水涂料，按一定比例均匀混合，涂在防水工程的基面上，数小时后形成富有弹性的整体化橡胶状的防水层，并能牢固的粘附在基面的表面，防水性能可靠。

该产品是目前理想的一代环保型高级防水涂料，确保防水工程质量的万无一失。

5. 材料特点及性能产品特点：本产品为常温冷施工，操作方便安全，对环境无污染。

能在潮湿混凝土或饱和状态下的基面上施工。

本产品具有弹性好，延伸率大、粘结力强，抗渗性好、无污染、耐候性广，适用性强等特点，形成的防水层是一个连续均一完整无接缝的整体。

911聚氨酯防水涂料（非焦油）聚乙烯防水卷材性能指标GB/型6 适用范围：本产品使用于各种建筑物地下部分的内、外防水，包括地下室、地铁、水池等防水工程，且能在凹凸不平的建筑物上适用。

地下室侧墙聚氨酯911防水施工工艺一

地下室侧墙聚氨酯911防水施工工艺一．聚氨酯涂膜防水胶材料性能1.本产品系双组份反应固化型聚氨酯防水涂料。

甲、乙两组份按一定的比例搅匀，即涂刷于基面上，常温下能自动融合形成富有弹性的无接逢的防水层。

2.性能指标：项目指标抗拉强度Mpa >1.65粘结强度Mpa ≥1.0延伸率% >350低温柔性-20℃Ф10棒无裂纹不透水性0.3 Mpa、30min不透水含固量% ≥94二．质量目标1. 质量预控标准：检查项目质量要求检查方法地下室工程1.无渗漏地下室建成到交付使用，经常进行检查2.所有材料必须符合标准，规定与设计要求检查材料质量证明文件和抽样复检报告基层（土建）3.表面平整度不得超过8mm用2m直尺检查4.表面无孔洞、裂缝外观检查涂膜防水层三．地下室细部节点处理1.不应有裂缝、脱皮、彭泡、流淌、起鼓等现象外观检查2.厚度符合设计与规范要求内割卡量检查或针刺法3.地下室节点部位的防水为地下室防水工程的设防重点：1．结构防水砼内预留地坑、孔洞、沟槽和预埋件端部的砼厚度不得小于设防标最小防水厚度。

2．当结构变形或管道伸缩量较小时，穿过结构防水层的管道，可采用直埋式，当结构变形或管道伸缩量较大或有更换要求时，穿过结构防水层的管道，应采用套管式，埋入结构砼中的套管应加止水环或遇水膨胀胶条。

3．立墙的变形缝应满足密封防水，适应变形，施工方便的要求。

为增强变形缝的防水能力，可采用两道、多道或几种形式复合使用。

4．地下室墙体裂缝的处理：地下室砼墙体在浇注完毕一段时间后，会出现一些收缩缝。

这些裂缝的出现是不可避免的，他们中有部分缝且可能在以后的施工过程中扩展，所以对于这些裂缝在进行大面积防水施工前，应进行加强处理：4.1用钢钻把裂缝凿成“V”型槽。

4.2使用专用堵漏剂，搅拌形成胶泥，然后嵌填切凿开“v”型槽内，抹平。

聚氨酯防水涂料施工说明(实用资料)

聚氨酯防水涂料施工说明（实用资料）(可以直接使用，可编辑优秀版资料，欢迎下载）聚氨酯防水涂料聚氨酯(PU)防水涂料聚氨酯（PU）防水涂料是按组分分为单组分（S）、多组分（M）两种，是焦油型聚氨酯防水涂料的换代产品，降低了对环境的污染，其物理性能也有了大幅度的提高,是一种新型的环保防水涂料.911聚氨酯防水涂料一、产品简介911聚氨酯防水涂料（多组分聚氨酯防水涂料)是一种反应固化型合成高分子防水涂料，由A组份和B组份组成，A组份是由聚醚和异氰酸经缩聚反应得到的聚氨酯预聚体,B组份是由固化剂、增稠剂、促凝剂、填充剂组成.使用时将A、B 两组份按一定比例混合，搅拌均匀后，刮涂在基面上，经数小时反应固化成为富有弹性、坚韧耐久的防水涂膜。

单组份聚氨酯防水涂料一、产品简介单组份聚氨酯防水涂料是以异氰酸酯、聚醚多元醇树脂为主要的原料，采用加成聚合反应技术制成的预聚体，渗入了适量的化学助剂配制而成的单液型防水涂料,使用时涂覆于防水基础，通过聚氨酯预聚体结构中存在的端异氰酸基(-NCO）与空气中的湿气发生化学反应，在基层表面形成坚韧,无接缝的橡胶水膜。

二、主要特点1。

液态施工对各种形状的基面能形成连续不断的防水层，消除了由于防水层连接不好而导致渗漏现象的发生，防水质量易保证.2。

该产品属高分子材料，化学反应成膜，耐水、耐腐蚀、耐霉变、耐高低温、具有优异的抗老化性。

3. 涂膜具有橡胶特性，弹性好、强度高、延伸性大，能克服基层错动、基础沉降或温度变化导致开裂渗漏等毛病。

4. 粘接力强，与混凝土基面有极强的附着力和粘接力.5。

维修方便，若发现渗漏,只需局部修补，省时省力，费用低.6. 该涂料无毒、无味、固化后对环境、人体危害，属环保型产品。

三、产品范围1. 适用于屋面、地下室、厨卫间、电梯坑、水池、隧道、公路、桥梁、涵洞的防水、防潮和防渗。

2. 适用于伸缩缝、施工缝、沉降缝、阴阳角、基层裂缝、穿结构层管道处的细部节点防水加强处理。

911聚氨酯防水施工方案

911聚氨酯防水施工方案一、引言聚氨酯防水材料是一种常用于建筑工程中的防水材料，它具有优异的防水性能和耐腐蚀性能。

本文将介绍911聚氨酯防水施工方案，包括施工前的准备工作、施工步骤以及施工后的注意事项。

希望通过本文的介绍，让读者更加了解911聚氨酯防水施工的方法和要点。

二、施工前的准备工作在进行911聚氨酯防水施工之前，需要做好以下准备工作：1.准备材料和工具：准备911聚氨酯防水涂料、刷子、辊筒、批刀等施工工具，确保材料和工具的质量和数量足够使用。

2.清洁基面：清洁施工基面，确保其表面没有灰尘、脱落物和其他杂质。

可以使用清水和洗涤剂进行清洁。

3.修复基面：对基面的裂缝、空鼓和凹陷等进行修复工作。

可以使用填缝剂、水泥砂浆等材料进行修补。

4.处理阴阳角：对阴阳角进行处理，可以使用玻璃纤维防水带进行加固。

5.固定防水层：固定预埋件或者其他固定装置，确保防水层的牢固性。

三、施工步骤在进行911聚氨酯防水施工时，可以按照以下步骤进行：1.底涂施工：使用刷子或者辊筒对基面进行底涂施工，即在基面上均匀涂布一层911聚氨酯防水涂料。

确保底涂层的厚度均匀一致。

2.中涂施工：等待底涂层干燥后，进行中涂施工。

使用辊筒将911聚氨酯防水涂料均匀地涂布在基面上，形成中涂层。

中涂层的厚度一般为底涂层的两倍。

3.顶涂施工：等待中涂层干燥后，进行顶涂施工。

使用辊筒将911聚氨酯防水涂料均匀地涂布在基面上，形成顶涂层。

顶涂层的厚度一般为中涂层的两倍。

4.涂层固化：等待涂层完全固化后，进行检查和测试。

确保涂层具有良好的防水性能。

四、施工后的注意事项在完成911聚氨酯防水施工后，需要注意以下事项：1.保护涂层：保护新施工的涂层，避免外力损伤和污染。

在施工完成后，可以覆盖保护层或者设置警示标志，提醒人们注意。

2.定期检查：对已施工的防水层进行定期检查，及时发现和修复可能存在的问题。

一般建议每年进行一次检查。

3.维护保养：对已施工的防水层进行维护保养，延长其使用寿命。

屋面Puk聚氨酯防水层施工方法

屋面911聚氨酯（非焦油）防水层施工方法911聚氨酯防水涂料是一种由二组份型（即白、黑二种），按白:黑=1:2的比例配制，混合后涂在需防水基层上，经过反应固化而形成连续无缝的橡胶状弹性防水膜。

911聚氨酯防水涂料具有如下优点：（1）911聚氨脂防水涂料具有良好的抗湿性，在基层含水率<20%的情况下仍可照常施工，涂膜硫化后不会产生气泡。

（2）911聚氨脂防水涂料无毒、无公害、施工安全。

（3）911聚氨脂防水涂料液态施工，冷作业，操作方便，防水效果佳。

（4）911聚氨脂防水涂料机械性能好，耐候性稳定。

（5）该防水涂料可在雨季对渗漏处进行修补，是目前国内唯一能在雨季抢修的聚氨脂防水涂料。

2、主要施工机具（1）电动搅拌器：用于搅拌A、B料。

（2）拌料桶：选择塑料或铁制的圆底容器为宜，用于盛载白、黑混合料。

（3）小型油漆桶：用于装混合料。

（4）橡皮小刮板、塑料刮板：用于涂刮混合料。

（5）铁皮小刮板：用于复杂部位涂刮混合料。

（6）油漆刷、圆滚刷：用于涂刷底层涂料。

（7）小抹子：用于修补基层。

（8）油工铲刀、扫帚、墩布、高压吹风机：用于清理基层。

3、施工准备（1）材料的保管与使用：a、按工程量的需要进料，并应妥善贮存在阴凉干燥处，环境温度不得高于70度，并应有防火措施。

b、材料贮存期不超过半年，要根据每日需用量开罐使用，最好当天开罐当天用完，每次开罐倒料后应及时加盖封密。

c、材料应有专门贮存地点，使之不受露水、雨淋、日晒的侵袭，并应远离火源。

d、夏季施工所用的固化剂应分开贮存，且不得相互混用。

e、产品如出现沉淀，应摇匀使用，不影响性能。

（2）基层处理：a、涂膜防水的基层应坚实，具有一定强度，清洁干净，表面无浮土、砂粒等杂物。

b、基层表面应平整、光滑、无松动，对于残留的砂浆块或突起物应以铲刀削平，不允许有凹凸不平及起砂现象。

c、基层为1:2.5水泥砂浆，阴阳角处基层应抹成小圆弧形。

d、基层应干燥，含水率以小于9%为宜，可用高频水分测定计测定，也可用厚为1.5~2.0mm的1m2橡胶板覆盖其表面，放置2~3h，若覆盖的基层表面无水印，且紧贴基层的橡胶板一侧也无凝结水痕，则基层的含水率达到要求。

911聚氨酯防水涂料施工方案(一布三涂)

施工方案911聚氨酯防水涂料施工方案一、材料简介非焦油系列聚氨酯防水涂料是一种高分子双组份反应型防水涂料，A组份由聚醚和异氰酸酯组成，B组份由含有胺类或羟基类固化剂、增韧剂、增粘剂、催化剂、防霉剂、填充剂按一定比例混合而成。

它具有较大的弹性和延伸能力及较好的抗裂性、耐候性、耐酸性、耐碱性和抗老化性，而且是冷作业施工、操作简便，能形成无缝的防水层，对任何形状复杂管道纵横的部位都容易施工，对一定程度的基层缝具有较强的适应性。

同时在A组份含有特殊性的聚醚X能增进潮湿基面的粘结强度。

该产品符合GB/T19250-2003《聚氨酯防水涂料》产品国家新标准。

二、适用范围广泛适用于各类地下建筑、厨房、厕所、卫生间、屋面的防水工程，同时也适用于污水池的防腐；地下管道的防水、防腐蚀等。

三、主要技术指标1、抗拉强度≥1.90Mpa2、断裂延伸率≥450%3、低温柔性 -35℃无裂纹4、不透水性 0.3Mpa,30min,不透水5、固体含量≥92%6、潮湿基面粘结强度≥0.5Mpa四、施工机具、工具电动搅拌机、搅拌桶、刮板、漆刷、滚动刷、扫帚、高压吹风机、50㎏磅秤、卷尺等五、施工工艺基层处理→节点部位处理→涂刷聚氨酯底涂一道→铺贴玻纤布一道→涂刷聚氨酯面涂第二道→自检→交业主及监理验收1、基层处理①基面要求平整、密实、清洁、不许有凹凸不平、松动和起砂等现象，用铲刀和扫帚等将基层上的砂浆疙瘩、尘土杂物彻底清扫干净，对油污和铁锈应用铁丝刷、砂皮和有机溶剂清除干净，对阴阳角、管道根部、及排水口等部位要认真清理。

②基层要求干燥，含水率不得超过8%，如局部潮湿可用喷灯烘烤。

2、支节点处理检查基层，如有蜂窝现象，应用胶水拌和水泥砂浆进行填补、抹平，阴阳角部位应做成圆弧型，落水口等节点部位应先进行密封处理。

3、涂刷聚氨酯底涂料涂刷聚氨酯底涂应注意料液不能太稠、太厚，应尽量稀一些，让底涂有利于向基层面渗透，要让底涂能渗透到混凝土墙体中，增加基面的强度和涂层与基层的粘结力。

911聚氨酯防水涂料施工方法

911聚氨酯防水涂料采用异氰酸酯为基料合成的高分子化学反应型防水涂料。

被广泛应用于屋面、地下室、厨卫。

该涂料由两个组分组成。

甲组分是由聚醚和异氰酸酯经缩聚反应得到的聚氨酯预聚体，乙组分是由增塑剂、固化剂、增稠剂、促凝剂、填充剂组成的彩色液体。

使用时将甲、乙两组分按一定比例混合，搅拌均匀后，涂刷在需施工基面上，经数小时后反应固结为富有弹性、坚韧又有耐久性的防水涂膜。

那么911聚氨酯防水涂料的施工方法是怎么样的呢?1、基面处理：施工面要求干燥、坚实、平整、无尘土、无油污、含水率﹤8%;2、严格配料：将A料和B料按照所提供的比例混合，并充分搅拌均匀至颜色黑色为准;3、打底涂层：为隔断基层潮气，提高基层与涂膜的粘接强度，可涂布一层基层处理剂。

4、涂层施工：该产品涂覆通常分两遍进行，涂刮厚度一般以1.0mm 左右为宜，在第一遍涂层表干固化后即可进行第二遍涂料施工，涂刮的方向必须与第一遍方向垂直，时间间隔以手触不粘为准;5、为增加防水层及保护层之间的粘结力，在最后(为你推荐广州911聚氨酯防水涂料厂家:广东隆基土工材料有限公司)一道涂层尚未固化前，在其表面撒上粗砂或细石米，可加强保护层和防水层之间的粘结。

6、角部接缝处一定要涂刷均匀、饱满，薄弱部份加贴玻纤布等以增加强度。

911聚氨酯防水涂料施工中的7大常见问题及措施一、涂膜局部起鼓起泡问题一：产品放置时进水措施：就是对于产品应密封良好，没有用完的也应该密封保存。

问题二：基层潮湿或者空气湿度太大措施：割去起泡部分，重新施工，并在以后的施工过程中注意天气，吸取教训。

问题一：施工时候遇到雨天措施：及时听取天气预报，可能有雨时应停止施工。

二、涂膜大面积起泡问题一：产品B组分含水量过大，施工会立即起泡措施：解决这个问题只有立即更换产品。

问题二：一次性施工厚度过大，导致AB组反应时二氧化碳气体无法排放，只好起泡;措施：多遍相互垂直涂刷，一次性涂刷厚度不得大于1米。

问题三：施工时气温过高，基层潮湿措施：基层应该实干，或者在屋面基层设计排气通道。

911聚氨酯防水涂料

911聚氨酯防水涂料911聚氨酯防水涂料本品为非焦油聚氨酯防水涂料，符合国家强制标准：《GB/T19250-2003》是当前推荐的环保建材产品，可在潮湿基面施工适用面较广。

适用于卫生间、地下室、隧道等潮湿基面施工。

聚氨酯防水涂料是一种双组份化学反应固化型的弹性涂膜涂料，按重量比1：2经均匀搅拌混合，在常温下经过彻底综合的聚合反应形成的一层富于弹性的无接缝整体，具有橡胶状的薄膜层。

该涂料为冷作业，液态施工，操作简便，容易维修，在固化前是一种无定型的粘稠状液态物质，固化时间块，特别适用于形状复杂阴阳角多的基层，管道纵横的防水部位。

成膜后延伸度大，弹性特好，涂膜防水层整体化无接缝，形成一个具有高弹性、高密度和大延伸率的涂层，对基层的伸缩或开裂变形适应性强，因此使用它是保证工程质量的理想选择之一。

耐老化，防腐蚀，耐热，耐寒，延伸强度大，具有良好的弹性，耐酸碱性。

附着力强，粘结力高，对混凝土，木材，金属，陶瓷等表面有极强的附着力和粘结力。

防水层和基层能形成一个整体，不空鼓，出现有意外漏水现象时，用该涂料再次涂刮修补，省时省力，修复完成度高且非常节省费用！下附施工方案：聚氨酯防水涂料施工方案本工艺标准适用于工业与民用建筑物、构筑物地下防水工程采用聚氨酯防水涂料冷作业涂膜防水工程。

聚氨酯防水涂料，以甲组份及乙组份桶装出厂材料参考用量：涂料厚度（mm） 1.5 /2.0参考用量（Kg/m2） 1.8-2.0 /2.5-2.7＊特殊部位要加强防水处理，可在涂层中加玻纤布或无纺布。

技术数据：拉伸强度，Mpa ≥1.9断裂延伸率，% ≥450低温柔性，-30℃无裂纹不透水性：0.3Mpa，30min 不渗漏固体含量，% ≥94涂膜表干时间，h ≤4不粘手涂膜实干时间，h ≤12无粘着作业条件1. 基层表面不允许松动，起砂，浮尘，油污等；2. 阴阳角应做弧角。

3. 基层必须干燥，含水率小于8%。

4. 地下防水层聚氨酯防水涂料冷作业施工，在地下水位较高的条件下涂刷防水层前，应先降低地下水位，做好排水处理，使地下水位降至防水层操作标高以下300mm，并保持到防水层施工完。

911防水涂料施工方案

非焦油聚氨酯防水涂料防水施工方案(911)XX伟阳防水装潢工程XX2021年11月2日非焦油聚氨酯防水涂料施工方案〔911〕1. 工程概况本工程位于杨浦区XX路(安图路路口)，总建筑面积约130000m2，地下车库1层，1-12号房,地下车库根底底板、顶板、外墙与屋面等。

2. 编制依据2.1现行国家与XX市地方建筑安装工程施工与验收规X、规程、质量检验评定标准。

2.2 本工程施工图设计图纸。

2.3 本工程特点、施工现场环境、自然条件等。

2.4 XX伟阳防水装潢工程XX质量控制文件与程序控制文件。

3. 工程质量目标3.1 质量目标：3.1.1工程质量目标：合格率100%；3.1.2 到达国家与XX市规定的技术质量标准；3.1.3 工程质量到达设计与合同规定的技术质量标准。

3.2 工期目标：3.2.1 在正常施工条件下，我司将严格按照合同规定与施工组织方案完本钱次施工任务；3.2.2 积极配合业主与总包单位，集中人力、物力确保防水施工工期与总工程工期，决不因防水工程滞后而影响总包方的工程进度。

4.非焦油聚氨酯(911)简介4.1 911非焦油聚氨酯防水涂料低聚物多元醇,多异氰酸脂和扩链剂为基料,掺加多种高分子原料与多种助剂,在特定条件下聚合而成。

本产品是一种双组份反响固化型高分子防水涂料，按一定比例均匀混合，涂在防水工程的基面上，数小时后形成富有弹性的整体化橡胶状的防水层，并能结实的粘附在基面的外表，防水性能可靠。

该产品是目前理想的一代环保型高级防水涂料，确保防水工程质量的万无一失。

5. 材料特点与性能5.1 产品特点：本产品为常温冷施工，操作方便平安，对环境无污染。

能在潮湿混凝土或饱和状态下的基面上施工。

5.2 本产品具有弹性好，延伸率大、粘结力强，抗渗性好、无污染、耐候性广，适用性强等特点，形成的防水层是一个连续均一完整无接缝的整体。

911聚氨酯防水涂料〔非焦油〕聚乙烯防水卷材性能指标GB/T19250-2003.I型6 适用X围：6.1本产品使用于各种建筑物地下局部的内、外防水，包括地下室、地铁、水池等防水工程，且能在凹凸不平的建筑物上适用。
