扬声器的布置与安装

合集下载

厅堂扩声系统设计规范GB 50371-2006

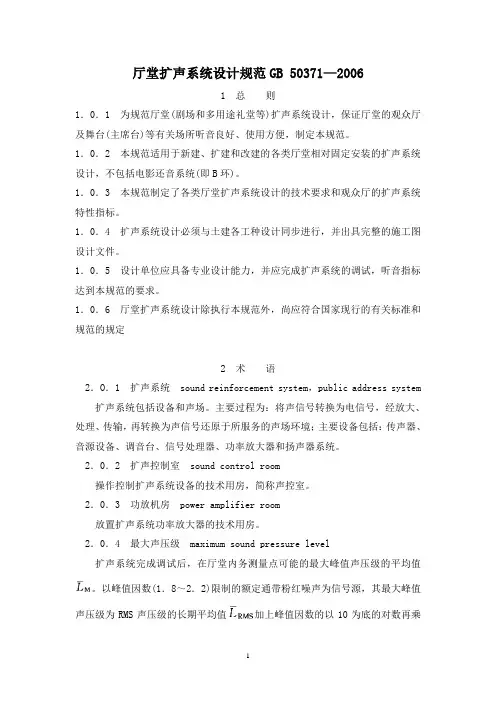

厅堂扩声系统设计规范GB 50371—20061 总则1．0．1 为规范厅堂(剧场和多用途礼堂等)扩声系统设计，保证厅堂的观众厅及舞台(主席台)等有关场所听音良好、使用方便，制定本规范。

1．0．2 本规范适用于新建、扩建和改建的各类厅堂相对固定安装的扩声系统设计，不包括电影还音系统(即B环)。

1．0．3 本规范制定了各类厅堂扩声系统设计的技术要求和观众厅的扩声系统特性指标。

1．0．4 扩声系统设计必须与土建各工种设计同步进行，并出具完整的施工图设计文件。

1．0．5 设计单位应具备专业设计能力，并应完成扩声系统的调试，听音指标达到本规范的要求。

1．0．6 厅堂扩声系统设计除执行本规范外，尚应符合国家现行的有关标准和规范的规定2 术语2．O．1 扩声系统 sound reinforcement system，public address system 扩声系统包括设备和声场。

主要过程为：将声信号转换为电信号，经放大、处理、传输，再转换为声信号还原于所服务的声场环境；主要设备包括：传声器、音源设备、调音台、信号处理器、功率放大器和扬声器系统。

2．0．2 扩声控制室 sound control room操作控制扩声系统设备的技术用房，简称声控室。

2．0．3 功放机房 power amplifier room放置扩声系统功率放大器的技术用房。

2．0．4 最大声压级 maximum sound pressure level扩声系统完成调试后，在厅堂内务测量点可能的最大峰值声压级的平均值。

以峰值因数(1．8～2．2)限制的额定通带粉红噪声为信号源，其最大峰值声压级为RMS声压级的长期平均值加上峰值因数的以10为底的对数再乘以20，单位：dB。

2．0．5 最大可用增益 maximum available gain厅堂扩声系统在声反馈临界状态时的增益减去6dB。

2．0．6 传输频率特性 transmission frequency response 扩声系统在稳定工作状态下，厅堂内务测量点稳态声压级的平均值相对于扩声设备输入端的电平的幅频响应。

国内外歌剧院扬声器布置方式的对比分析

2021年第3期总第179期月刊No. 03 2021 monthly No. 179国内外歌剧院扬声器布置方式的对比分析杨志刚（华东建筑设计研究院有限公司，上海 200070）【摘要】对国内外歌剧院扬声器布置的方式进行总结，分析影响扬声器布置方式的要素，结合实例讨论扬声器的明装和暗装两种情形。

【关键词】歌剧院；扬声器；布置方式；点声源；线阵列；音柱；明装；暗装DOI：10.3969/j.issn.1674-8239.2021.03.008Comparative Analysis of the Arrangement of Loudspeakers in Opera Houses at Home and AbroadYANG Zhi-gang(East China Architectural Design & Research Institute Co., Ltd., Shanghai 200070, China)【Abstract】This article summarizes the layout of loudspeakers in opera houses at home and abroad, analyzes the factors that affect the layout of loudspeakers, and discusses the two situations of loudspeaker installation and concealed installation with examples.【Key Words】opera house; loudspeaker; layout; point sound source; line array; sound column; exposed installation; concealed installation歌剧（opera）是将音乐（声乐与器乐）、文本、诗歌、舞蹈、舞台美术等融为一体的综合性艺术，于15世纪末至16世纪初在意大利宫廷中发展起来。

网球场音响设计方案

网球场音响设计方案背景介绍：随着网球运动的普及和发展，越来越多的人开始在网球场上进行比赛和训练。

而良好的音响设备在网球场上扮演着重要的角色，既可以提供音乐的伴奏，也可以传达裁判员或教练的指令，从而提升比赛的体验和效果。

为了满足这一需求，本篇文章将为您提供一份专业的网球场音响设计方案。

一、需求分析1. 清晰的音响效果：音响系统需要提供清晰、富有层次感的音质，使得参与者能够清楚地听到音乐、指令等声音，并能准确判断球的落点。

2. 良好的声场覆盖：音响系统应该能够覆盖整个网球场，确保无论是站在哪个位置，都能够听到清晰的声音。

3. 控制灵活性：音响系统需要具备灵活性，能够根据不同的需求进行音量调控、音效调整等操作。

二、设计方案根据以上需求分析，我们提出以下的音响设计方案。

1. 声音分区：根据网球场的大小和形状，将整个场地划分为不同的声音分区，每个分区设立一个扬声器。

这样可以使得声音更具定向性，从而提供更好的音场效果。

2. 立体声扬声器布置：在每个声音分区内，采用立体声扬声器来实现音响效果。

一个分区内的扬声器应该布置在相对均匀的位置，以确保声音覆盖的均匀性。

3. 全向扬声器设置：在指导檐以及座席区域，可以安装全向扬声器，以确保参与者在这些区域的任意位置都能够听到清晰的声音。

4. 音响控制系统：设计一个集中的音响控制系统，以方便场地工作人员对音响设备进行控制。

该系统可以包括音量控制、音效调节、音频输入切换等功能。

5. 智能控制：引入智能控制技术，可以实现根据比赛节奏和场地情况自动调整音响设备的音量和音效。

比如，在比赛休息期间，可以适当调低音量，以节省能源和降低噪音。

三、实施方案1. 声音设备采购：根据设计方案，选购适合的声音分区扬声器、立体声扬声器和全向扬声器。

确保其音质和性能能够满足需求。

2. 布线与安装：根据设计要求，进行声音设备的布线和安装。

确保设备的布置合理、稳固，能够提供良好的音效。

3. 调试与测试：对安装好的音响设备进行调试和测试，确保各项功能正常运行，并满足设计方案中的要求。

隧道紧急电话和广播系统施工方法

隧道紧急电话和广播系统施工方法1 前言随着移动通信技术的发展，越来越多的人拥有手机。

在隧道中由于手机信号不畅，因此在出险救援方面隧道紧急电话还发挥着重要作用，是高速公路建设的基础设施之一。

在隧道火灾或事故的情况下，有可能封闭一条隧道，另一个隧道双向通行，为疏散车辆，通知司机需要在监控室进行广播，因此隧道广播系统也是高速公路建设的基础设施。

（1）洞内紧急电话机为壁挂式，其背面和隧道紧急电话洞室内壁通过机械结构紧固连接，无摇动，垂直角度偏差小于或等于5°。

洞口的紧急电话为落地式。

洞内电话机和洞口的紧急电话见图1-a、图1-b。

图1-a隧道内紧急电话图1-b隧道口紧急电话（2）隧道功放为壁挂式，一般与紧急电话在同一机箱内，其背面和隧道紧急电话洞室内壁通过机械结构紧固连接，与紧急电话话机安装在一起或置于其中设备接地。

（3）电话机采用免提按键式，使用应简便、可靠。

（4）紧急电话、隧道广播洞室外侧上部应安装醒目的反光标志和编号标志牌或标志灯箱。

（5）电话机外壳的上部，在迎车和送车方向，应有表示紧急电话的定向反光标志。

（6）外壳上应有操作使用的说明或图案，表达应简单明了。

（7）电话机外壳的上部应有明显的电话机的编号标志。

2 工法特点：2.1施工方法成熟，应用范围广本工法按照高速公路中使用普遍的隧道紧急电话和广播系统进行编写，施工方法成熟，应用范围广，对于其他紧急电话和和广播系统具有指导性和参考性。

2.2 可操作性强本工法符合标准化作业的要求，工序流程完整、工艺标准统一，可操作性强。

2.3 安全环保、质量可控隧道紧急电话和广播系统所用的器材规格、程式及质量应在使用前进行严格检验，应满足图纸、设计及规范、标准（JTG F80/2－2004）要求。

发现质量问题应及时处理。

2.4 工作效率高严格按照安装施工程序进行的设备安装工作效率高，尤其是通车前，留给机电施工的时间不长的情况下，有着十分重要的意义。

3 适用范围：本工法适用于新建、扩建、改建隧道紧急电话和广播系统的施工，对于隧道紧急电话和广播系统施工具有很好的参考性与指导作用。

扬声器构造及工作原理

扬声器特征（1）扬声器有两个接线柱（两根引线），当单只扬声器使用时两根引脚不分正负极性，多只扬声器同时使用时两个引脚有极性之分。

（2）扬声器有一个纸盆，它的颜色通常为黑色，也有白色。

（3）扬声器的外形有圆形和椭圆形两大类。

（4）扬声器纸盆背面是磁铁，外磁式扬声器用金属螺丝刀去接触磁铁时会感觉到磁性的存在；内磁式扬声器中没有这种感觉，但是外壳内部确有磁铁。

（5）扬声器装在机器面板上或音箱内。

[编辑本段]扬声器解析扬声器是一种把电信号转变为声信号的换能器件，扬声器的性能优劣对音质的影响很大。

（一）扬声器的种类扬声器的种类很多，按其换能原理可分为电动式（即动圈式）、静电式（即电容式）、电磁式（即舌簧式）、压电式（即晶体式）等几种，后两种多用于农村有线广播网中；按频率范围可分为低频扬声器、中频扬声器、高频扬声器，这些常在音箱中作为组合扬声器使用。

（1）低频扬声器对于各种不同的音箱，对低频扬声器的品质因素——Q0值的要求是不同。

对闭箱和倒相箱来说，Q0值一般在0.3~0.6之间最好。

一般来说，低频扬声器的口径、磁体和音圈直径越大，低频重放性能、瞬态特性就越好，灵敏度也就越高。

低音单元的结构形式多为锥盆式，也有少量的为平板式。

低音单元的振膜种类繁多，有铝合金振膜、铝镁合金振膜、陶瓷振膜、碳纤维振膜、防弹布振膜、玻璃纤维振膜、丙烯振膜、纸振膜等等。

采用铝合金振膜、玻璃纤维振膜的低音单元一般口径比较小，承受功率比较大，而采用强化纸盆、玻璃纤维振膜的低音单元重播音乐时的音色较准确，整体平衡度不错。

（2）中频扬声器一般来说，中频扬声器只要频率响应曲线平坦，有效频响范围大于它在系统中担负的放声频带的宽度，阻抗与灵敏度和低频单元一致即可。

有时中音的功率容量不够，也可选择灵敏度较高，而阻抗高于低音单元的中音，从而减少中音单元的实际输入功率。

中音单元一般有锥盆和球顶两种。

只不过它的尺寸和承受功率都比高音单元大而适合于播放中音频而已。

汽车内扬声器的布置匹配设计

10.16638/ki.1671-7988.2021.01.021汽车内扬声器的布置匹配设计张勤，杨平，肖枫（广州汽车集团有限公司汽车工程研究院，广东广州511434）摘要：汽车座舱日趋个性化和舒适化，人们对内饰的各种感官品质要求不断地提高。

听觉和视觉作为感官品质的四大要素之二，很大程度上影响消费者的抉择。

文章从听觉方面分析座舱内扬声器的布置指向性，合理地布置安装位置以达到最优的声学效果；从视觉方面分析针对同一位置的扬声器布置时，饰板结构上做最合理的设计来提升外观品质。

关键词：扬声器布置；扬声器罩设计；性能；品质；成本中图分类号：U462.1 文献标识码：A 文章编号：1671-7988(2021)01-67-04The Arrangement and Matching of Loudspeakers in AutomobileZhang Qin, Yang Ping, Xiao Feng( Guangzhou Automobile Group Co., Ltd., Automotive Engineering Research Institute, Guangdong Guangzhou 511434 )Abstract:With the personalized and comfortable automobiles are becoming more and more popular, requirements for various sensory qualities of the interior are constantly improving. As two of the elements of sensory qualities, hearing and vision greatly affect the choices of consumers. To make sure the loudspeakers working perfectly, the directive property and appropriate arrangement of loudspeakers will be researched in this paper. On the other hand, excellent appearance quality can be achieved through appropriate structures of the speaker cover.Keywords: Arrangement of speakers; Design of speaker covers; Performance; Quality; CostCLC NO.: U462.1 Document Code: A Article ID: 1671-7988(2021)01-67-04前言Genuit认为消费者在选购车时，刚开始是看中一些车体综合操控性能和价格，最终因为喜欢某些个性化元素而选择，或者因为厌恶某些主观感受元素而放弃[1]。

体育馆音响标准挂设方法

体育馆音响标准挂设方法1. 安装位置：体育馆音响系统应该安装在体育馆的上方或周围，以确保音响声音能够均匀地覆盖整个体育场。

2. 音箱布置：音箱应该以合适的角度和位置布置，以确保声音可以完全传递到观众席。

通常情况下，音箱应该以球场中心为基准，向四周辐射。

3. 音箱数量：根据体育馆的大小和形状，需要安装适当数量的音箱，以确保整个体育场的声音覆盖。

4. 音箱高度：音箱应该安装在合适的高度，以便观众在比赛期间可以清晰地听到声音。

通常情况下，音箱应该安装在距离地面约4-6米的位置。

5. 音箱角度：音箱应该安装在适当的角度，以便声音可以直接传递到观众席。

角度应该根据体育场的形状和观众席的位置进行调整。

6. 声音调节：音响系统应该具备适当的音量调节功能，以便根据比赛情况和观众人数进行调整。

音箱的音量控制器应该位于易于访问的位置。

7. 子音响系统：对于较大的体育场，可以考虑安装子音响系统，以便更好地扩大声音的范围和强度。

8. 音箱分布：在安装音箱时，应该考虑到观众席的大小和布局，以确保声音在观众席中均匀分布。

9. 音频输入：音响系统应该具备多个音频输入端口，以便可以连接各种音频设备，如麦克风、音乐播放器等。

10. 后期处理器：为了改善音质，可以考虑使用后期处理器来调整声音的均匀度和音质。

11. 扬声器保护：为了保护音响设备免受损坏，可以使用合适的保护装置，如扬声器罩和防溅水罩。

12. 声音平衡：在安装音箱时，应该确保声音均匀地传递到观众席的各个区域，以避免声音过于集中或不均匀。

13. 声音反射：为了提高声音的传递效果，可以在体育馆内部安装一些声音反射板或吸音板，以改善声音的反射和消声效果。

14. 电源供应：音响系统应该有稳定可靠的电源供应，以避免因电力问题导致的声音中断或变化。

15. 地面布线：为了保持音响系统的整洁和安全，应该对电源线和音频线进行合理的布线，避免其妨碍体育场内的活动。

16. 音源选择：音响系统应该支持多种音源选择，以便可以播放不同的音频内容，如音乐、评论员的声音等。

工程音响安装施工方案(3篇)

第1篇一、工程概述工程名称：XXX场所音响系统安装工程工程地点：XXX工程内容：音响系统设备安装、电缆布排、机房布置、扬声器、音箱吊装等。

二、施工准备1. 施工图纸及资料：熟悉施工图纸，了解工程规模、设备型号、技术参数等。

2. 施工人员：组织具备相关专业技能的施工队伍，明确分工，确保施工质量。

3. 施工材料：根据施工图纸及设备清单，准备所需材料，确保材料质量。

4. 施工工具：准备电钻、扳手、线钳、切割机等施工工具。

5. 施工安全：做好施工现场的安全防护措施，确保施工安全。

三、施工步骤1. 施工现场勘察：了解现场环境，确认设备安装位置，制定施工方案。

2. 设备安装：（1）安装前，检查设备外观，确保无损坏。

（2）按照施工图纸，将设备安装在指定位置。

（3）设备安装完成后，进行接线，确保线路连接正确。

3. 电缆布排：（1）按照施工图纸，布设电缆，确保电缆走线合理。

（2）电缆布设过程中，注意电缆保护，避免损坏。

4. 机房布置：（1）按照施工图纸，布置机房设备，确保设备摆放整齐。

（2）安装机柜、电源插座等，确保设备供电正常。

5. 扬声器、音箱吊装：（1）根据施工图纸，确定扬声器、音箱安装位置。

（2）使用吊装设备，将扬声器、音箱吊装到位。

6. 系统调试：（1）连接音响系统设备，进行初步调试。

（2）根据现场需求，调整设备参数，确保音响效果。

四、验收标准1. 设备安装牢固，线路连接正确，无短路、断路现象。

2. 音响系统运行正常，音质清晰，无杂音。

3. 机房设备摆放整齐，电源插座正常。

4. 施工现场整洁，无垃圾、杂物。

五、施工注意事项1. 施工过程中，注意保护设备，避免损坏。

2. 电缆布设过程中，注意电缆保护，避免损坏。

3. 施工过程中，确保施工现场安全，避免安全事故发生。

4. 施工完成后，进行系统调试，确保音响效果。

六、施工进度安排1. 施工前期准备：1天2. 设备安装、电缆布排、机房布置：2天3. 扬声器、音箱吊装：1天4. 系统调试：1天5. 施工验收：1天总计：6天本施工方案旨在确保音响系统安装工程顺利进行，提高施工质量，确保工程顺利完成。

扬声器的布置与安装

YOUR SITE HERE
扬声器的布置方式
LOGO
混合式下列情况扬声器（或扬声器系统）宜采用混合布置
方式：（1）眺台过深或设接座的剧院等，宜在被遮挡的部
分布置辅助扬声器系统；（2）对大型或纵向距离较长的建筑大厅，除集中设
置扬声器系统外，宜分散布置辅助扬声器系统；（3）各方向均有观众的视听大厅。
源较近，因而不需要大功率扬声器，从而使室内混响器的声级保持在很低的水平。
YOUR SITE HERE
扩声系统声反馈抑制及传声器布置
扩声系统的空间域和频率域分析
LOGO
扩声系统至少要有6dB的稳定度；室内声场应尽可能扩散以缩短混响时间；尽量减少同时使用传声器的数量。当确需多只传声器同时工作，应控制较近的扬声器（或扬声器系统）的功率分配。
YOUR SITE HERE
扩声系统声反馈抑制及传声器布置
LOGO
发生反馈的原因
（1）扬声器在传声器后面，即传声器在扬声器的声场内；（2）讲演声距传声器太远（超过2m）；（3）厅堂内噪声级很高；（4）厅堂的混响过长或所布置的反射面聚束在传声器前。
声反馈是影响扩声系统音质的主要因素之一，室外扩声系统的声反馈由直达声引起，室内扩声系统中，除了直达声引起声反馈，混响声场会使声反馈更为严重。
YOUR SITE HERE
声柱的应用
LOGO 在会场内使用声柱，声音均匀清晰，把一声柱略为倾斜地挂在一定高度就可以使会场前后的声音均匀，从而克服了声音总是近处强远处弱的缺点，至于会场内左右的声音，因声间的水平辐射角较大，基本上也能保持均匀。若厅堂较长，只使用一个声柱，就应把声柱做得长一些，使其方向性更强，同时也要尽可能挂得高些，这样就可改善前强后弱的现象，并且声柱的方向性也减轻了混响干扰，使听众听到的直达声相对于厅堂的混响度的增大，从而提高了声音的清晰度，声柱放音也使声反馈减小；从声柱的方向看，沿声两端的上下方向发音最轻，是发音的死角。若把高挂声柱的底部对着传声器，则反馈到传声器的声音大大减弱，反馈减小，扩音机的输出量可以更大，充分利用扩音的效果。

扬声器的布置方法和注意事项

扬声器的布置方法和注意事项文章来源；网络发表时间：2011-12-21 10:07:56布置扬声器的布置方法主要有以下几种：1、集中式布置：音箱集中布置在舞台两侧。

优点：方便实用、连接简单、用线少、声向定位准、扩声自然。

缺点：容易引发啸叫、话筒音量开不大。

应用场所：室内文艺演出、小型歌舞厅、俱乐部、多功能厅。

2、分散式布置：采用分散式的方式将若干吸顶音箱安装在天花板上，或将若干音箱安装在墙壁、座椅背后等方式分散布置。

注意!音箱应选用指向性尖锐些的，并应限制它的分布范围。

使用吸顶音箱时希望天花板低些为好。

优点：提高直达声比率、声压分布均匀、不易引发啸叫。

缺点：声向感差。

应用场所：语音重放、厅堂扩声、广场扩声、操场扩声、多功能厅语言扩声。

3、集中～分散式布置：以集中式为主，分散式为辅的方式布置。

音乐、影院等需要声向准确的声音用集中式放音，语言扩声由分散式放音。

优点：集集中式与分散式的优点于一身。

缺点：系统复杂、造价高。

应用场所：适用于所有场合。

4、线性阵列：线性阵列音箱是为室外大型演出而设计的，最近有一种小型产品适用于室内。

它的特点是指向性尖锐，每只音箱垂直辐射角度只有10～30度且音箱角度可精确调整，每倍距程衰减小到3dB。

它适用于要求较高的大型会议多功能厅。

5、注意事项：当两只音箱距离大于等于17米时，也就是声音到达人耳的时间差大于50ms，系统中必须加入“延时器”。

否则将产生混响感，声音听不清。

布置扬声器时应注意以下几点(1)直射式全频音箱尽量避免界面反射。

(2)布置音箱时，应使听音区域直接获得声音的直达声。

在一般情况下，音箱吊挂是房间获得直达声的最好方法，要调整好倾斜的角度，避免影响高音听音效果。

音箱的水平线位置应为其高音扬声器轴与听者耳朵的水平高度相一致，(3)音箱摆放与房间中心轴线要对称。

室内声环境的要求是，建筑的对称必须与室内声学对称相一致，音箱应摆放在房间中心轴线对称的位置上。

只有实现建筑对称与声学对称的一致，才能为室内提供一个理想、和谐与对称的声场。

会议室中如何采用吸顶扬声器

会议室中如何采用吸顶扬声器————————————————————————————————作者：————————————————————————————————日期：会议室中如何采用吸顶扬声器目前很多的会议扩声系统使用了吸顶扬声器设计，尤其是办公场所的圆桌型的会议室。

在这种应用下采用吸顶式设计显然对声场的均匀度指标贡献是最大的。

但很多工程上所设计的吸顶扬声器系统还是沿用背景音乐扩声方式的连接与控制,这样做不但没有发挥顶置扩声系统的强项，反而给人一种“廉价工程”的感觉。

我们首先要明确一点,就是会议扩声到底怎样才算好呢？我想应该从两个方面考虑,一个是讲功能，也就是先进性和灵活性的问题，还要操作简单,这个问题不是本文的讨论重点;第二个就是声场的效果,对于会议扩声系统我们最关心什么?答案是首先要听的见，其次是听的清。

那么它对应技术问题的就是要有足够的声压级和足够的清晰度,我们在这里就是围绕着这两个问题展开讨论的。

一、会议室的声场声像问题国内的会议室格局大抵分为主席台式的“报告会议厅”和圆桌式会议厅两大类。

前者通常室内空间较大，分为主席台和听众两个部分。

目前很多的工程设计都是采用前置主音箱,并在侧墙处悬挂补声音箱的做法，如图一:图一大报告会议厅的主音箱+多补声音箱的设计这种扬声器设计似乎是可以“万能”的,因为它不考虑房间的长宽比、不考虑房间高度、不考虑纵向深度、不考虑会议室有没有圆柱等遮挡物等等,统统可以使用。

而对于纵深尺寸过大的场合，只需要在后场增加延时即可。

这样设计的最大问题就是声场的均匀度很差，也就是越大的房间均匀度越不好,靠近扬声器的听众声压过大。

而且由于不均匀的扬声器布局将大大限制传声增益,同样这样的布局对于声像的定位也不是十分准确。

这里我们认真讨论一下声音的声像定位。

开篇的时候我们已经确认会议系统最重要的两个问题就是声压级和清晰度的问题，并没有提到声像的问题。

这点是和演出系统完全不同的，对于演出系统来说，声像定位甚至比清晰度更加重要,所以几乎全部的大型演出系统，只要有办法通过主扩声系统能均匀覆盖全场的设计,就绝对不能使用补声扬声器,因为任何的侧补声、顶补声都会对声像的正确还原有影响。

会议系统技术交底

前培训及安全、技术交底。

四、施工工艺4.1施工工艺流程管槽敷设一线缆敷设一前端设备安装一配线间设备安装一系统测试。

4.2管槽敷设1.1.12.1吊顶内管路进入控制室后，应就近沿墙面垂直进入防静电地板，再沿地面进入机柜底部线槽;1.1.22.2地面管路应贴地进入控制室静电地板下,再进入机柜底部金属线槽；1.1.3信号线与强电线管应采用金属管分开敷设，最小距离不应小于200mm；1.1.4控制室防静电地板下，应敷设机柜到控制台的地下线槽；1.1.5安装沿墙单边或双边电缆管路时，在墙上埋设的设备支撑架应牢固可靠，支点的间隔应均匀整齐一致。

4.3线缆敷设4.3.1线缆敷设时，外皮、屏蔽层以及芯线不应有破损及断裂现象，并应做好明显的标识。

4.4前端设备安装调试4.4.1会议发言系统的安装4.4.1.1采用移动式传声器应做好线缆防护，并应防止线缆损伤；影响人员行走；4.4.1.2采用无线传声器传输距离较远时，应加装机外接收天线，安装在桌面时宜装备固定座托。

4.4.2扬声器的安装4.4.2.1扬声器系统安装应与设计一致，可选用集中式、分散式或集中分散相结合的安装方式，并应满足全场覆盖及声场均匀度要求；4.4.2.2扬声器系统固定应安全可靠，安装高度和安装角度应符合声场设计的要求；4.4.2.3扬声器系统利用建筑结构安装支架或吊杆等附件时，应检查建筑结构的承重能力；4.4.2.4扬声器系统暗装时，暗装空间尺寸应足够大（并作吸声处理），保证扬声器在其内能进行辐射角调整；扬声器面罩透声性应符合要求，如面罩用格栅结构时，其材料尺寸（宽度和深度）不宜大于20mm；4.4.2.5扬声器系统吸顶安装时，扬声器布置应满足声场均匀度和布局美观要求；4.4.2.6扬声器系统应远离传声器，轴指向不应对准传声器，并应避免引起自激啸叫；4.4.2.7扬声器系统应采取可靠的安全保障措施，工作时不应产生机械噪声：4.4.2.8吊装扬声器箱及号筒扬声器时，应采用原装附带的吊挂安装件；如无原配件时，可选用钢丝绳或镀锌铁链等专用扬声器箱吊挂安装件；4.4.2.9用于火灾隐患区的扬声器应由阻燃材料制成或采用阻燃后罩；广播扬声器在短期喷淋的条容量应满足系统设备全部开通时的容量；4.5.2.5调音台宜安装于调音人员操作调节的操作台上；节目源等需经常操作的设备应安装于易操作位置；4.5.2.6机柜应采用螺栓固定在基础型钢上，安装后应对垂直度进行检查、调整；控制台应与基础固定牢固、摆放整齐；4.5.2.7机柜设备安装应该平稳、端正，面板应排列整齐，并应拧紧面板螺钉；带轨道的设备应推拉灵活：内部线缆分类应排列整齐；各设备之间应留有充分的散热间隙安装通风面板或盲板；4.5.2.8电缆两端的接插件应筛选合格产品，并应采用专用工具制作，不得虚焊或假焊；接插件需要压接的部位，应保证压接质量，不得松动脱落；制作完成后应进行严格检测，合格后方可使用；平衡接线方式不应受外界电磁场干扰、音质好；4.5.2.9电缆两端的接插件附近应有标明端别和用途的标识，不得错接和漏接；4.5.2.10时序电源应按照开机顺序依次连接，安装位置应兼顾所有设备电源线的长度；4.5.2.11根据机柜内设备器材应选择相应的避震器材。

简单介绍

本设计方案主扩声系统选用了堪称世界一流的EAW系列产品。

扬声器布局扬声器的位置应符合现场的实际安装位置条件，并在建筑上是合理的；扬声器的重量应符合吊挂点承载的要求；扬声器的布置应避免声反馈和产生回声干扰，以提高传声增益；扬声器的布置保证利用扬声器的指向特性来覆盖观众区，所有听众接收到均匀的声能；来自扬声器的直达声和自然声源的声音方向大致相同、声像一致、空间感好；扬声器均匀覆盖观众区，无辐射死角。

中央声道扬声器布局中央声道选用2只EAW的MK2364音箱，覆盖整个观众席，以减少墙壁和天花对声波的反射。

为了观众席的第1排和第三排拥有良好的声场不均匀度和声像，必须在乐池前隐藏安装4只全频扬声器，根据图纸台唇的大小，我们选用6只扬声器厚度只有241mm 的EAW的VR61扬声器，覆盖观众席的前3排观众。

左右声道扬声器布局左右声道采用阵列扬声器设计，每个声道采用2只EAW的MK5364扬声器成上下30度夹角阵列组成，分别负责观众厅的中场与后场扩声，覆盖观众席的楼座和池座的中后区，以减少墙壁和天花对声波的反射，为了观众区拥有良好的声像，我们又选择2只EAW的MK5364扬声器拉声像，使声音方向更准确，减少声音飘忽感，让优雅动听的声音覆盖全场。

为了使整个声场的各个频带具有良好的比例，采用4只EAW得VRS12作为超低频扬声器，并设置独立的低频通道，覆盖全场。

台唇补声扬声器在舞台台口位置设立台唇扬声器，扬声器选用EAW的VR61以满足前排现场观众扩声需要。

并采用隐藏的安装方式。

舞台扩声扬声器为满足演出形式的多元化要求，舞台扩声采用固定安装和流动方式相结合的扩声形式。

舞台固定返送扬声器采用4只EAW的VRM12舞台返送扬声器，覆盖整个主舞台。

舞台流动返送扬声器采用4个舞台返送扬声器接口方便满足演员听音需求。

功放选型功率放大器负责着推动扬声器的责任，而一套理想的系统不仅仅是功率放大器与扬声器的匹配问题，更主要的是功率放大器能否把扬声器的优点最大限度地发挥出来，还必须具备系统的稳定性、实时操作的方便性、远程控制等功能，由此可见，功放在一整套系统中的地位是显而易见的，因此对他的选型是必须给予重点的考虑。

扩声系统在大型体育场馆安装施工技术

国家速滑馆为综合性冰面体育场馆，场馆具有可同时举办短道速滑、花样滑冰和冰球相关赛事的能力。

扩声系统以语言扩声为主，满足语言扩声及训练扩声使用的要求，场馆语言清晰度、声压级为国家一级标准，同时也可作为音乐扩声及演出活动辅助性演出扩声使用。

1 扩声方案的选定国家速滑馆投影大致呈椭圆形，南北长约240 m、东西宽约174 m、高约33.8 m。

冰面包含1条400 m×18 m专业速滑道场地，2块30 m×61 m国际标准溜冰场,冰面总面积达10 514 ㎡，场地空间巨大，结合冰面以及比赛大厅建筑做法，最终确定扩声系统最优方案（图1）。

图1 场馆空间1.1 扬声器选定国家速滑馆结构挑蓬面积巨大，冰面吸音系数较低，造成观众区混响时间较长，顶棚所产生的有害混响声以及反射声占整个空间的80 %，因此扬声器要在“长混响”环境下确保语言的清晰度和音乐重放的丰满度与清晰度，决定选用低频指向性好、大功率的双12寸中频喇叭单元构成的全天候线阵列扬声器组，声学指标满足《北京冬奥会竞赛场馆音视频系统技术指标》，其中声压级（峰值）为105 dB，声压级（有效值）为95 dB，平均声压级为±5 dB。

1.2 扬声器布置扩声系统集中吊装于中圈马道。

马道自重110 t，总长454 m，均布约为242 kg/m。

扬声器的布置要充分考虑马道的荷载情况。

西侧观众席上方集中吊挂3组内置双12寸低频单元线阵列扬声器，总重量750 kg；东侧观众席上方集中吊挂3组内置双12寸低频单元线阵列扬声器总重量750 kg；东侧观众席上方集中吊挂两组面阵列音箱，每组6只，总重量300 kg；南北侧观众席各吊挂4组内置双12寸低频单元的线阵列扬声器作为补声扬声器，总重量100 kg，同时东侧观众席上方配备4只内置双18寸低频单元的超低频扬声器，总重量300 kg。

线阵列扬声器采用每3只扬声器单元为1组，采用并联形式，接受1台四通道功放的输入信号，确保1只扬声器损坏的情况下不影响另外1只扬声器扩声。

扬声器布置要求(13页)

安装位置及参数以 4 门轿车为例
1、高音扬声器总成安装区域要求：前高音扬声器总成安装区域首先考虑在 A 柱，其次是三角窗，再次门内拉手处，最后考虑仪表台；后高音扬声器总成安装区域在门内拉手处即车门 A 区域（见下图）； 2、低音扬声器总成安装区域要求：前、后低音扬声器总成安装在前、后车门的 B 区域（见下图）； 3、中置扬声器总成安装区域要求：安侧围处或后搁物板处。
重量
厚度压缩限制物
材料开孔面积最小开孔率
尺寸
X
Y
黑色 37 W 2 TBD (Dry Side) 推荐 2 针 (非密封型) 3 （首选） TBD
TBD 螺栓聚乙烯(PE) 或三元乙丙橡胶(EPDM) 5.0 mm 在扬声器上 TBD 首选为金属 TBD 40% 约 500 g
距离 (mm) 150 -250 250 + TBD 150 - 250 250 + TBD
电容值特征
线束要求
安装前衬垫后衬垫面网
重量
最大功率直流阻抗类型车身上的配合接口固定方法
材料开孔面积最小开孔率
4.7 µf 18.5 W 4Ω TBD 推荐 2 针支架、卡扣等，首选支架无要求 N/A 首选为金属 TBD 60% 约 45 g
其他高音扬声器的安装位置由周围的分界状态决定，具体安装位置同 Bose 协调决定。高音扬声器应尽量靠近内饰板安装（安装在深管装结构的底部不可接受）
1. 前门扬声器
1
前门扬声器
客户零件号 P/N:
扬声器描述:
TBD
6.5”扬声器
安装位置示意图（由车内看，图示为左门）
Bose 零件号 P/N: TBD
前

广播音箱安装作业指导书

广播音箱安装作业指导书1．总则1.1 目的为了规范广播、音箱安装作业，统一材料要求、机具、作业条件、施工工艺、质量标准、健康安全环境注意事项等内容，特编制此作业指导书。

1.2 适用范围本作业指导书适用于以呼叫为主要目的的民用及化工行业广播安装系统的新建、扩建和改建工程的施工及验收。

1.3 编制依据GB 50166—92《火灾自动报警系统施工及验收规范》DB 22/162---2002《建筑消防设施检验规程》2．材料要求2.1广播音响系统包括一般广播、特殊广播和紧急广播等系统。

对于到货的广播、音箱器材，安装前要从外观及配件两方面检查。

外观检查：外观检查主要看是否有机械损伤，器材表面平整度，外形尺寸是否与设计相符，器材连线方式是否与图纸相一致。

配件检查：除了主要广播音箱器材外，器材上的其它附件如信号灯、端子排及端子按钮，电铃与汇线槽、小开关等，按图纸仔细核对数量、型号、规格是否与图纸一致，是否有损坏。

进口装置中，更要认真检查，做好记录，有损坏的地方，需要拍照留底，及时报告有关领导，等候处理。

2.2系统连接器材2.2.1连接导线为了减少噪声干扰，从传声器、录音机等信号源送至前级增音机或扩音机的连线、前级增音机与扩音机之间的连线等零分贝以下的低电平线路都应该采用屏蔽线。

常用连线规格表如下：2.2.2线间变压器定阻抗输出的扩音机与扬声器联接时，常在扩音机与扬声器之间接入线间变压器以便扩音机能在较高的阻抗下输出端输出。

目前国内生产的SBR型定阻抗式输送变压器，其标称功率在1—25W之间。

定电压输出的扩音机与扬声器联接时，为了电压配合，也常在扩音机与扬声器之间接入线间变压器。

定阻抗式输送变压器可以用于定电压式系统。

目前国内生产的SBV型定电压式输送变压器。

其标称功率在5—60W之间。

3．主要机具3.1 工具：扒线钳子、万用表、梯子、扳手、线坠、冲击钻（6mm钻头）。

4．作业条件4.1 施工图纸会审完毕。

4.2 土建中间交接完毕。

车载汽车扬声器的设计要点

车载汽车扬声器的设计要点随着新技术的发展，人们对电声器件和音响设备的品质要求日益提高。

整车音效的好坏直接影响着客户对整车品质的判定，为达到高品质音响的效果，扬声器的数量在增多，安装布局要合理。

其实汽车音响和家庭音响、舞台音响类似，本质上都是还原声音和影像的设备，同样拥有音源、前置放大器、扩音器、扬声器四个基本部分。

由于车厂控制成本的原因，原车匹配的汽车音响通常将音源、前置放大器和扩音器整合在一起（就是我们通常说的主机），然后匹配普通的全音喇叭完成一个基本的系统来满足基本的功能需求。

高配置和高档一些的车就会有独立的扩音器和专门的低音扬声器（像皇冠、奥迪等）。

随着科技的进步，音源又不断整合一些新的实用性的功能，像导航功能、蓝牙通讯、车辆诊断等功能。

1汽车扬声器的工作原理汽车音响的工作原理是：通过产生机械振动推动周围的空气，使空气介质产生波动，从而实现“电-力-声”的转换。

现在大量应用在高保真音响方面的扬声器，大多都是电动式扬声器。

其它的较为常见的还有静电式，平板式等几种，但由于技术及价格问题，很难大量应用于高保真音响系统。

其中音响中的主机把音乐软件的数字信号等转化成相应的电信号，然后传入扬声器。

扬声器中线圈通过交变电流时线圈切割磁力线，线圈将产生运动，运动的方向和大小根据输入信号的方向和大小而变化。

线圈运动带动鼓膜震动，而鼓膜震动，将压缩或拉伸空气，从而传播声波，所以我们就听到扬声器发出的声音了。

电动式扬声器分为纸盆式、号筒式和球顶形三种。

其中纸盆式扬声器又称为动圈式扬声器。

它由振动系统、磁路系统、辅助系统三部分组成。

另外号筒式扬声器的结构，它由振动系统（高音头）和号筒两部分构成。

振动系统与纸盆扬声器相似，不同的是它的振膜不是纸盆，而是一球顶形膜片。

振膜的振动通过号筒（经过两次反射）向空气中辐射声波。

它的频率高、音量大，常用于室外及方场扩声。

电动式扬声器不但在汽车音响方面应用广泛，而且在室、内外音柱；吸顶、挂壁式音箱；录音机、电脑、音响、等各行业颇有发展。
