单片机第七章UART串行接口.ppt
合集下载
《单片机串行接口》课件
《单片机串行接口》PPT课件
目录
CONTENTS
• 单片机串行接口概述 • 单片机串行接口的硬件结构 • 单片机串行接口的编程实现 • 单片机串行接口的调试与测试 • 单片机串行接口的应用实例
01
CHAPTER
单片机串行接口概述
定义与特点
定义:单片机串行接口是指单片机与其 他设备或系统之间进行串行通信的接口 。
示波器
用于测量信号的波形和参数,如电压、频率等。
逻辑分析仪
用于分析单片机的串行接口信号,以便于调试和 测试。
串行接口的性能评估
传输速率
评估串行接口的传输速度,确保满足应用需 求。
误码率
评估数据传输的准确性,确保数据传输无误 码。
兼容性
评估串行接口与其他设备的兼容性,以便于 与其他设备进行通信。
05
串行接口的中断处理
中断请求
当串行接口接收到数据或发生错误时,会产生 中断请求信号。
中断服务程序
在中断服务程序中,根据中断类型执行相应的 处理操作,如数据接收或错误处理。
中断优先级
根据实际情况,为不同的中断类型分配不同的优先级,以确保重要中断得到及 时处理。
04
CHAPTER
单片机串行接口的调试与测 试
为了提高数据传输的准确性,可以选择奇校验或偶校 验方式。
串行数据的发送与接收
发送数据
将要发送的数据按照串行 协议打包,并通过串行接 口发送出去。
接收数据
从串行接口接收数据,并 根据协议进行解析,提取 出有用的信息。
数据缓冲
为了提高数据传输的效率 ,可以设置数据缓冲区, 以暂存待发送或待处理的 数据。
单片机串行接口的硬件结构
串行接口的电路组成
目录
CONTENTS
• 单片机串行接口概述 • 单片机串行接口的硬件结构 • 单片机串行接口的编程实现 • 单片机串行接口的调试与测试 • 单片机串行接口的应用实例
01
CHAPTER
单片机串行接口概述
定义与特点
定义:单片机串行接口是指单片机与其 他设备或系统之间进行串行通信的接口 。
示波器
用于测量信号的波形和参数,如电压、频率等。
逻辑分析仪
用于分析单片机的串行接口信号,以便于调试和 测试。
串行接口的性能评估
传输速率
评估串行接口的传输速度,确保满足应用需 求。
误码率
评估数据传输的准确性,确保数据传输无误 码。
兼容性
评估串行接口与其他设备的兼容性,以便于 与其他设备进行通信。
05
串行接口的中断处理
中断请求
当串行接口接收到数据或发生错误时,会产生 中断请求信号。
中断服务程序
在中断服务程序中,根据中断类型执行相应的 处理操作,如数据接收或错误处理。
中断优先级
根据实际情况,为不同的中断类型分配不同的优先级,以确保重要中断得到及 时处理。
04
CHAPTER
单片机串行接口的调试与测 试
为了提高数据传输的准确性,可以选择奇校验或偶校 验方式。
串行数据的发送与接收
发送数据
将要发送的数据按照串行 协议打包,并通过串行接 口发送出去。
接收数据
从串行接口接收数据,并 根据协议进行解析,提取 出有用的信息。
数据缓冲
为了提高数据传输的效率 ,可以设置数据缓冲区, 以暂存待发送或待处理的 数据。
单片机串行接口的硬件结构
串行接口的电路组成
单片机原理第7篇章串行接口
总结和重点强调
串行接口的定义和作用
串行接口是一种用于在计算机系统或电子设备之间传输数据的接口,实现设备之间的通信和 数据交换。
串行通信的特点和优势
逐位传输数据、使用较少的信号线、较高的数据传输速率,节省空间、提高传输效率。
常见的串行接口类型及其应用场景
USB接口、RS-232接口等,应用于计算机、外部存储设备等设备的数据传输。
单片机原理第7篇章串行 接口
串行接口是一种用于在计算机系统或电子设备之间传输数据的接口。它通过 逐位地传输数据,能够有效地减少信号线的使用数量,提高数据传输速率。
串行接口的定义和作用
定义
串行接口是一种数据传输的接口,将数据逐位传输,通过时钟信号同步。
作用
串行接口用于在计算机系统或电子设备之间传输数据,实现设备之间的通信和数据交换。
协议
串行通信需要定义通信协议,规定数据的传输格 式和通信规则。
常见的串行接口类型及其应用场景
USB接口
应用于计算机、外部存储设备、打印机等设备 的数据传输。
RS-2 32 接口
应用于计算机和串行设备之间的长距离数据传 输。
串行通信的标准和协议
1 标准
例如RS-232、USB、SPI、I2C等标准规 定了接口的电气特性和 了数据的传输方式、速率和控制信号。
串行接口的发展趋势和未来展望
1
提高速率
随着技术的发展,串行接口的传输速率将进一步提高,满足对高速数据传输的需 求。
2
减少功耗
为了满足节能环保的需求,串行接口将朝着功耗更低、效率更高的方向发展。
3
应用扩展
串行接口将广泛应用于更多领域,例如物联网、智能家居等。
重要性
串行接口在现代计算机和电子设备中起着至关重要的作用,是数据传输的基础。
51单片机-串行口ppt课件
为发送时CPU是主动的,不会产生重叠错误。
最新课件
21
8.2.2 80C51串行口的控制寄存器
SCON 是一个特殊功能寄存器,用以设定串行口的工 作方式、接收/发送控制以及设置状态标志:
SM0和SM1为工作方式选择位,可选择四种工作方式:
最新课件
22
●SM2,多机通信控制位,主要用于方式2和方式3。 当接收机的SM2=1时可以利用收到的RB8来控制是否 激活RI(RB8=0时不激活RI,收到的信息丢弃; RB8=1时收到的数据进入SBUF,并激活RI,进而在 中断服务中将数据从SBUF读走)。当SM2=0时,不 论收到的RB8为0和1,均可以使收到的数据进入 SBUF,并激活RI(即此时RB8不具有控制RI激活的 功能)。通过控制SM2,可以实现多机通信。
起 空始 闲位
一个字符帧 数据位
校停 验止 位位
空 下一字符 闲 起始位
LSB
MSB
异步通信的特点:不要求收发双方时钟的
严格一致,实现容易,设备开销较小,但 每个字符要附加2~3位用于起止位,各帧 之间还有间隔,因此传输效率不高。
最新课件
9
2、同步通信
同步通信时要建立发送方时钟对接收方时钟的直接控制, 使双方达到完全同步。此时,传输数据的位之间的距离均 为“位间隔”的整数倍,同时传送的字符间不留间隙,即 保持位同步关系,也保持字符同步关系。发送方对接收方 的同步可以通过两种方法实现。
波特率=2SMOD/32×T1的溢出率 = 2SMOD × fosc/[ 32 × 12×(2K-初值)]
最新课件
19
回目录 上页 下页
3、传输距离与传输速率的关系
串行接口或终端直接传送串行信息位流的

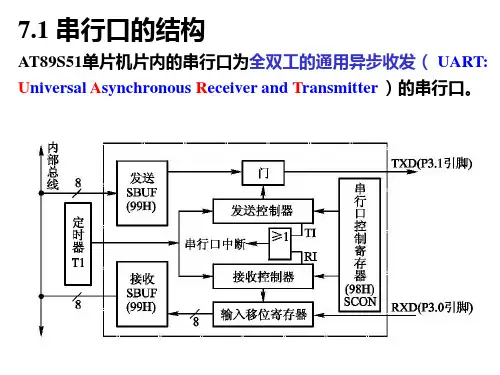

第7章AT89S51单片机的串行口
PCONSMOD — — — GF1 GF0 PD IDL
GF1,GF0:用户可自行定义使用的通用标志位 GF1: General purpose Flag bit. GF0 :General purpose Fபைடு நூலகம்ag bit.
PD:掉电方式控制位 Power Down bit. =0:常规工作方式. =1:进入掉电方式:振荡器停振片内RAM和SRF的
例如:120字符/秒,1个字符10位, 波特率为:120×10=1200bps 平均每一位传送占用时间:Td=1/1200=0.833ms
常用的波特率有:(离散) 19200/9600/4800/2400/1200/600/300/150/100
/50, 还有10M/100M
7.1.1 与串行通信有关的寄存器
TB8:在串行工作方式2和方式3中,是要发送的第9位数据。 The 9th bit that will be transmitted in modes 2&3. Set/Cleared
by software 多机通信中: TB8=0 表示发送的是数据;
TB8=1 表示发送的是地址.
RB8:在串行工作方式2和方式3中,是收到的第9位数据.该数据来自发
REN:串行口接收允许控制位 Set/Cleared by software to Enable/Disable reception
=1 允许接收; (SETB REN) =0 禁止接收.
系统复位后,REN=0,不允许接受
SM0 SM1 SM2 REN TB8 RB8 TI RI
模式选择 多机通讯位 允许接收位 发送、接收第9位 发送、接收标志
1
1
3 Split timer mode (Timer 0) TL0 is an 8-bit Timer/Counter controlled by the
MCS-51_第07章 MCS-51的串行口
【例7-1】方式2发送在双机串行通信中的应用
下面的发送中断服务程序,以TB8作为奇偶校验位,偶校验 发送。数据写入SBUF之前,先将数据的偶校验位写入TB8 (设第2组的工作寄存器区的R0作为发送数据区地址指针)。
PIPTI: PUSH PSW PUSH Acc SETB RS1 CLR CLR MOV MOV MOV RS0 TI A,@R0 C,P TB8,C ;发送中断标志清“0” ;取数据 ;校验位送TB8, 采用偶校验 ;P=1,校验位TB8=1,P=0,校验 ;位TB8=0 ;选择第2组工作寄存器区 ;现场保护
MOV SBUF ,A INC R0 POP Acc POP PSW RETI
;A数据发送,同时发TB8 ;数据指针加1 ;恢复现场 ;中断返回
2.方式2接收 SM0、SM1=10,且REN = 1时,以方式2接收数据。 数据由RXD端输入,接收11位信息。当位检测逻辑采样
到RXD的负跳变,判断起始位有效,便开始接收一帧信息。
(RX时钟),它的频率和传送的波特率相同,另一种是位 检测器采样脉冲,频率是RX时钟的16倍。以波特率的16倍 速率采样RXD脚状态。当采样到RXD端从1到0的负跳变时就 启动检测器,接收的值是3次连续采样(第7、8、9个脉冲 时采样)取两次相同的值,以确认起始位(负跳变)的开 始,较好地消除干扰引起的影响。
字节地址为87H,不能位寻址。格式如图7-3所示。
D7 PCON SMOD D6 D5 D4 D3 D2 D1 D0 87H
图7-3
特殊功能寄存器PCON的格式
2SMOD 32
下面介绍PCON中各位功能。仅最高位SMOD与串口有
关。 SMOD:波特率选择位。 例如,方式1的波特率计算公式为
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
在发送时要用调制器(modulator)把数字信 号转换为模拟信号,并加以放大再传送,这个过程 叫做调制。在接收时,再用解调器(demodulator) 检测此模拟信号,并把它转换成数字信号再送入计 算机接口,这个过程即解调。
19
7.1.4 通信协议
通信协议是指在计算机之间进行数据传输 时的一些约定,包括通信方式、波特率、命令 码的约定等。为保证计算机之间能准确、可靠 地通信,相互之间必须遵循统一的通信协议。 在通信之前一定要先设置好通信协议。
9
由于异步通信每传送一帧有固定格式, 通信双方只需按约定的帧格式来发送和接收 数据,所以硬件结构比同步通信方式简单。 此外,它还能利用校验位检测错误,所以这 种通信方式应用较广泛。在单片机中主要是 采用异步通信方式。
10
2.同步通信SYNC
在同步通信中,数据或字符开始处是用一同步字 符来指示(一般约定为l~2个字符),以实现发 送端和接收端同步,一旦检测到约定同步字符, 下面就连续、顺序地发送和接收数据。
8
• 异步通信的主要特点如下:
进行串行通信的单片机的时钟相互独立;其 时钟频率可以不相同;在通信时不要求有同步时 钟信号。由于异步通信是逐帧进行传输的,各位 之间的时间间隔应该相同,所以必须保证2个单片 机之间有相同的传送波特率。如果传送波特率不 同,则时间间隔不同;当误差超过5%时,就不能 正常进行通信。由于信息传输可以是随时不间断 地进行的,因而帧与帧之间的时间间隔可以是不 固定的,间隙处为高电平。
6
• 起始位——通信线上没有数据传送时,为 高电平(逻辑1);当要发送数据时,首先 发1个低电平信号(逻辑0),此信号称为 “起始位”,表示开始传输1帧数据。
• 数据位——起始位之后的位即数据位。数 据位可以是5、6、7或8位(不同计算机的 规定不同),上图的数据位为8位。一般从 最低位开始传送,最高位在最后。
11
由于同步通信数据块传送时去掉了每个数字 都必须具有的字符开始和结束的标志,且它一次 可以发送一个数据段(多个数据),因此,其速 度高于异步通信;但这种方式要求接收和发送时 钟严格保持同步,在通信时通常要求有同步时钟 信号,对硬件结构要求较高。由于这种方式易于 进行串行外围扩展,所以目前很多型号的单片机 都增加了串行同步通信接口,如目前已得到广泛 应用的I2C串行总线和SPI串行接口等。
•串行通信(serial communication):所传送
数据的各位按顺序一位一位地发送或接收。
2
在并行通信中,一个并行数据占多少 位二进制数,就要多少根传输线,这种 方式的特点是通信速度快,但传输线多, 价格较贵,适合近距离传输。
串行通信仅需1~2根传输线,故在长 距离传输数据时比较经济,但由于它每 次只能传送1位,所以传送速度较慢。
12
7.1.2 串行通信的数据传送速率
传送速率是指数据传送的速度。用b/s或bps(比 特/秒)表示,称为比特率。在二进制的情况下,比 特率与波特率数值相等,因而在单片机的串行通信中, 常称为波特率。
假如数据传送的速率为120个字符每秒,每个字 符由1个起始位、8个数据位和1个停止位组成,则其 传送波特率为:
10b×120/s=1200b/s=1200波特
每一位的传送时间即为波特率的倒数:
1b
td
1200b • s 1
0.833ms
13
异步通信的数据传送速率一般为 50b/s ~ 100kb/s , 常 用 于 计 算 机 到 CRT 终端,以及双机或多机之间的通信等。
14
7.1.3 串行通信的方式
3
图7.1 基本通信方式图示 4
7.1.1 同步通信和异步通信方式 串行通信分同步和异步两种方式。
5
1.异步通信ASYNC
在异步通信中数据或字符是逐帧(frame)传送 的。帧定义为一个字符的完整的通信格式,通常也称 为帧格式。最常见的帧格式一般是先用一个起始位“0” 表示字符的开始;然后是5~8位数据,规定低位在前, 高位在后;其后是奇偶校验位;最后是停止位,用以 表示字符的结束,停止位可以是1位、1.5位、2位,不 同的计算机规定有所不同。从起始位开始到停止位结 束就构成完整的1帧。
7
• 奇偶校验位——数据位之后的位为奇偶校验位 (有的方式具有)。此位可用于判别字符传送的 正确性,其有3种可能的选择,即奇、偶、无校验, 用户可根据需要选择(在有的格式中,该位可省 略)。在80C51单片机中,此位还可以用来确定该 帧字符信息的性质(地址或数据)。
• 停止位——校验位后为停止位,用于表示1帧结束, 用高电平(逻辑1)表示。停止位可以是1、1.5 或2位,不同计算机的规定有所不同。
在串行通信中,数据是在两机之 间传送的。按照数据传送方向,串行通 信 可 分 为 单 工 ( Simplex ) 制 式 、 半 双 工 ( half duplex ) 制 式 和 全 双 工 (full duplex)制式。
15
图7.2 串行通信方式示意图 • (1)单工制式
在单工制式下,数据在甲机和乙机之间只 允许单方向传送。两机之间只需1条数据线。
16
• (2)半双工制式 在半双工制式下,数据在甲机和乙机之间
允许双方向传送,但它们之间只有一个通 信回路,接收和发送不能同时进行,只能 分时发送和接收(即甲机发送,乙机接收, 或者乙机发送,甲机接收),因而两机之 间只需1条数据线。
17
• (3)全双工制式 在全双工制式下,甲、乙两机之间数据的
发送和接收可以同时进行,称为“全双工 传送”。全双工形式的串行通信必使用2 条数据线。 • 不管哪种形式的串行通信,在两机之间均 应有公共地线。
18
* 信号的调制与解调
当异步通信的距离在15m之内时,计算机之间 可以直接进行通信。而当传输距离较远时,通常是 用电话线传送。由于电话线频带不够宽,再加上远 距离传输时信号不可避免地衰减,因而使信号发生 明显的畸变。
第七章 UART串行接口
串行通信是CPU与外界交换信息的一 种基本通信方式。为了实现串行通信,绝 大多数单片机都配置了UART串行接口。
1
7.1 串行通信概述
计算机与外界的信息交换称为通信。基本 的通信方式有两种。
•并行通信(parallel communication):所传
送数据的各位同时发送或接收。
19
7.1.4 通信协议
通信协议是指在计算机之间进行数据传输 时的一些约定,包括通信方式、波特率、命令 码的约定等。为保证计算机之间能准确、可靠 地通信,相互之间必须遵循统一的通信协议。 在通信之前一定要先设置好通信协议。
9
由于异步通信每传送一帧有固定格式, 通信双方只需按约定的帧格式来发送和接收 数据,所以硬件结构比同步通信方式简单。 此外,它还能利用校验位检测错误,所以这 种通信方式应用较广泛。在单片机中主要是 采用异步通信方式。
10
2.同步通信SYNC
在同步通信中,数据或字符开始处是用一同步字 符来指示(一般约定为l~2个字符),以实现发 送端和接收端同步,一旦检测到约定同步字符, 下面就连续、顺序地发送和接收数据。
8
• 异步通信的主要特点如下:
进行串行通信的单片机的时钟相互独立;其 时钟频率可以不相同;在通信时不要求有同步时 钟信号。由于异步通信是逐帧进行传输的,各位 之间的时间间隔应该相同,所以必须保证2个单片 机之间有相同的传送波特率。如果传送波特率不 同,则时间间隔不同;当误差超过5%时,就不能 正常进行通信。由于信息传输可以是随时不间断 地进行的,因而帧与帧之间的时间间隔可以是不 固定的,间隙处为高电平。
6
• 起始位——通信线上没有数据传送时,为 高电平(逻辑1);当要发送数据时,首先 发1个低电平信号(逻辑0),此信号称为 “起始位”,表示开始传输1帧数据。
• 数据位——起始位之后的位即数据位。数 据位可以是5、6、7或8位(不同计算机的 规定不同),上图的数据位为8位。一般从 最低位开始传送,最高位在最后。
11
由于同步通信数据块传送时去掉了每个数字 都必须具有的字符开始和结束的标志,且它一次 可以发送一个数据段(多个数据),因此,其速 度高于异步通信;但这种方式要求接收和发送时 钟严格保持同步,在通信时通常要求有同步时钟 信号,对硬件结构要求较高。由于这种方式易于 进行串行外围扩展,所以目前很多型号的单片机 都增加了串行同步通信接口,如目前已得到广泛 应用的I2C串行总线和SPI串行接口等。
•串行通信(serial communication):所传送
数据的各位按顺序一位一位地发送或接收。
2
在并行通信中,一个并行数据占多少 位二进制数,就要多少根传输线,这种 方式的特点是通信速度快,但传输线多, 价格较贵,适合近距离传输。
串行通信仅需1~2根传输线,故在长 距离传输数据时比较经济,但由于它每 次只能传送1位,所以传送速度较慢。
12
7.1.2 串行通信的数据传送速率
传送速率是指数据传送的速度。用b/s或bps(比 特/秒)表示,称为比特率。在二进制的情况下,比 特率与波特率数值相等,因而在单片机的串行通信中, 常称为波特率。
假如数据传送的速率为120个字符每秒,每个字 符由1个起始位、8个数据位和1个停止位组成,则其 传送波特率为:
10b×120/s=1200b/s=1200波特
每一位的传送时间即为波特率的倒数:
1b
td
1200b • s 1
0.833ms
13
异步通信的数据传送速率一般为 50b/s ~ 100kb/s , 常 用 于 计 算 机 到 CRT 终端,以及双机或多机之间的通信等。
14
7.1.3 串行通信的方式
3
图7.1 基本通信方式图示 4
7.1.1 同步通信和异步通信方式 串行通信分同步和异步两种方式。
5
1.异步通信ASYNC
在异步通信中数据或字符是逐帧(frame)传送 的。帧定义为一个字符的完整的通信格式,通常也称 为帧格式。最常见的帧格式一般是先用一个起始位“0” 表示字符的开始;然后是5~8位数据,规定低位在前, 高位在后;其后是奇偶校验位;最后是停止位,用以 表示字符的结束,停止位可以是1位、1.5位、2位,不 同的计算机规定有所不同。从起始位开始到停止位结 束就构成完整的1帧。
7
• 奇偶校验位——数据位之后的位为奇偶校验位 (有的方式具有)。此位可用于判别字符传送的 正确性,其有3种可能的选择,即奇、偶、无校验, 用户可根据需要选择(在有的格式中,该位可省 略)。在80C51单片机中,此位还可以用来确定该 帧字符信息的性质(地址或数据)。
• 停止位——校验位后为停止位,用于表示1帧结束, 用高电平(逻辑1)表示。停止位可以是1、1.5 或2位,不同计算机的规定有所不同。
在串行通信中,数据是在两机之 间传送的。按照数据传送方向,串行通 信 可 分 为 单 工 ( Simplex ) 制 式 、 半 双 工 ( half duplex ) 制 式 和 全 双 工 (full duplex)制式。
15
图7.2 串行通信方式示意图 • (1)单工制式
在单工制式下,数据在甲机和乙机之间只 允许单方向传送。两机之间只需1条数据线。
16
• (2)半双工制式 在半双工制式下,数据在甲机和乙机之间
允许双方向传送,但它们之间只有一个通 信回路,接收和发送不能同时进行,只能 分时发送和接收(即甲机发送,乙机接收, 或者乙机发送,甲机接收),因而两机之 间只需1条数据线。
17
• (3)全双工制式 在全双工制式下,甲、乙两机之间数据的
发送和接收可以同时进行,称为“全双工 传送”。全双工形式的串行通信必使用2 条数据线。 • 不管哪种形式的串行通信,在两机之间均 应有公共地线。
18
* 信号的调制与解调
当异步通信的距离在15m之内时,计算机之间 可以直接进行通信。而当传输距离较远时,通常是 用电话线传送。由于电话线频带不够宽,再加上远 距离传输时信号不可避免地衰减,因而使信号发生 明显的畸变。
第七章 UART串行接口
串行通信是CPU与外界交换信息的一 种基本通信方式。为了实现串行通信,绝 大多数单片机都配置了UART串行接口。
1
7.1 串行通信概述
计算机与外界的信息交换称为通信。基本 的通信方式有两种。
•并行通信(parallel communication):所传
送数据的各位同时发送或接收。
