建筑工程制图与识图练习题
建筑工程制图与识图(含习题集)(第二版)参考答案[2页]
![建筑工程制图与识图(含习题集)(第二版)参考答案[2页]](https://img.taocdn.com/s3/m/e0f5ae4b0a1c59eef8c75fbfc77da26924c59650.png)
参考答案单元一１． ０号、１号、２号２．实线、２、２～３３． ４５°～６０°４．正三角形、正方形、３０°、４５°５．直线两端点、底线单元二１．平行投影、中心投影２．宽度、高度３．平行、相交、垂直４．直线、平面５．建筑、室内单元三１．平面、长、宽、高、平面多边形２．多边形、三角形３．圆柱、圆锥、圆球、固定轴线旋转４．叠加式、切割式、混合式５．径向尺寸、轴向尺寸单元四１．平行性、定比性、真实性２．正轴测投影图、斜轴测投影图３．坐标法、叠加、切割４．特征面法、柱体的轴测图５． 先整体后剖切、先剖切后整体单元五１．线面分析法、形体分析法、形体分析法２．剖切符号、粗实线３．阿拉伯数字、由左至右、由下至上、端部４．半剖面图、局部剖面图、全剖面图、展开剖面图、分层剖面图５．波浪线、剖切符号260单元六１．设计、施工、初步设计阶段、技术设计阶段、施工图设计阶段２．建筑施工图、结构施工图、设备施工图。
３． ∶４．索引符号、水平细实线５．体形、门窗形式、位置单元七１．水平投影图２．位置、布置方向、柜门３．南北立面图、东西立面图４．平面布置图、顶棚平面图５．局部剖面图单元八１．平面整体表示方法制图规则２．受力筋、箍筋架、立筋、构造筋３．向上、向左、向下、向右４．平面注写、综合设计５．截面尺寸、配筋具体数值单元九１．设备、器件、管网２．正面斜等轴测图、给水引入管、污水排出管３．设计总说明、采暖平面图、系统图４．管道、散热器、主要设备、附件５．系统图、原理图261。
《建筑工程制图与识图》试卷
《建筑工程制图与识图》试卷一、单项选择题（每小题2分，共60分）1、柱子内部钢筋按受力方向分为（）两类A.纵向钢筋、横向箍筋（正确答案）B.箍筋、拉筋C.基础插筋、中部钢筋D.主筋、次筋2、直线AB的W面投影反映实长，该直线为（）。
A.水平线B.正平线C.侧平线（正确答案）D.侧垂线3我国以青岛附近的黄海平均海平面定为零点的标高称（）标高。
A建筑B结构C绝对（正确答案）D相对4标题栏放在图纸的（）。
A右下角（正确答案）B左下角C右上角D左上角5、找出与投影图相对应的立体图形（D ）6、在建筑施工图中，出现详图索引符号其中分母的3 表示（）A.图纸的图幅为3号B.详图所在图纸编号为3（正确答案）C.被索引的图纸编号为3D.详图（节点）的编号为37、在建筑施工图中，标高单位为（）A.米（正确答案）B.分米C.厘米D.毫米8、在总平面图中用粗实线画出的图例其意为（）A.围墙B.原有的建筑物C.要拆除的建筑物D.新建的建筑物（正确答案）9、点在直线上，点的投影仍在直线的投影上，这是正投影的（）。
A.积聚性B.同素性C.从属性（正确答案）D.定比性10、A2图纸尺寸为（）A.841594B.594420 （正确答案）C.420297D.21029711、图样上的尺寸包括尺寸界线、尺寸线、（）。
A.尺寸起止数字和尺寸字母B.尺寸起止符号和尺寸数字（正确答案）C.尺寸起止字母和尺寸线段D.尺寸起止线段和尺寸符号12、尺寸线应用细实线绘制，应与被注（）。
A.高度平行B.长度平行（正确答案）C.宽度平行D.角度平行13、圆柱的顶面和底面的正立面投影和左侧立面投影都积聚成（）。
A.曲线B.直线（正确答案）C.平行线D.弧线14、梁平面注写包括集中标注与原位标注，施工时，以（）取值优先。
A.集中标注B.原位标注（正确答案）C.平面标注D.截面标注15、梁平法中标注的KL1（2A）表示（）。
A.1号框架梁，两跨一端带悬挑（正确答案）B.1号框架梁，两跨两端带悬挑C.1号非框架梁，两跨一端带悬挑D.1号非框架梁，两跨两端带悬挑16、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（）A./（正确答案）B.；C.C.+17、抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为：（B）A.10d 85mm中取大值（正确答案）d 85mm中取大值d 85mm中取大值B.10d 75mm中取大值C.12d 85mm中取大值D.12d 75mm中取大值18、架立钢筋同支座负筋的搭接长度为：（C）A.15d（正确答案）B.12dd B.12dd B.12d C.150 D.25019、柱的第一根箍筋距基础顶面的距离是（）。
建筑工程制图与识图练习题
一、填空题（40分，每空0.5分）1、主要可见轮廓线，断开界线，2、尺寸包括四个要素：尺寸界线，尺寸线，尺寸起止符号，尺寸数字，3、投影的三要素：投射线，形体，投影面根据投影线之间的关系，投影可分为中心投影，平行投影平行投影根据投影线和投影面之间的相对位置关系，可分为：斜投影，正投影，4、三面投影体系包括水平面，正平面，侧立面5、三面投影图的方位关系：V面投影反映上下、左右，H面投影反映前后、左右，W面投影反映前后、上下，6、按直线与三个投影面之间的相对位置，可分为：一般位置直线，投影面平行线，投影面垂直线7、剖面图的种类：全剖面图，半剖面图，阶梯剖面图，局部剖面图，旋转剖面图，8、断面图的种类：移出断面图，重合断面图，中断断面图，9、定位轴线横向编号自左至右用阿拉伯数字编写，竖向编号自下而上用大写拉丁字母编写10、阅读图样的原则：先整体后局部，先文字说明后图样，先图形后尺寸11、在总平面图上注写层数可用小圆黑点，数字表示12、在总平面图上，测量坐标代号宜用X/Y 表示，建筑坐标代号宜用A/B 表示13、建筑平面图是假想用一个水平的剖切平面沿门窗洞的位置将房屋剖开14、结构施工图一般包括：结构设计说明，结构布置图，构件祥图15、WB表示屋面板TB表示楼梯板KJ表示框架WJ表示屋架KZ表示框架柱GZ表示构造柱WL表示屋面梁QL表示圈梁JL表示基础梁KL表示框架梁J表示基础YP表示雨蓬DL表示吊车梁16、 8@200表示钢筋等级为I级，钢筋直径为8mm，相邻钢筋中心距200mm17、结构平面布置图包括基础平面图，楼层结构平面图，屋顶结构平面图，18、钢筋混凝土梁的结构详图包括配筋立面图，断面图，钢筋祥图19、根据供水对象及对水质、水量、水压的不同要求，室内给水系统可以分为：生活给水，生产给水，消防给水，20、凡是图中没有注明的生活排水管道的安装坡度可按取：DN50,i＝0.035 ，DN100, i＝0.020 DN150,i＝0.01521、建筑电气施工图中E代表明敷，C代表暗敷，CT代表电缆桥架，MR代表金属线槽配线，F代表金属软管配线，XRM代表嵌入式照明配电箱，QF代表断路器，PEN代表保护接地与中性线共用，22、室内电气照明线路的敷设可分为：明敷，暗敷。
建筑工程制图与识图习题集
b
AB是一般位置直
b"
X
O
YH
Yw
Z
a'
b'
b"
a"
a
b
AB是水平线
X
O
YH
Yw
b'
b
a
a'
a"
b"
AB是一般位置直线
X
O
YH
Yw
b'
b
a
a'
a"
b"
AB是正平线
X
O
YH
Yw
Z
a'
b'
a
b
a"
b"
AB是侧平线
X
O
YH
Yw
a'
k'
b'
a
k
b
a"
b"
k"
结论：K不在直线上。
方法一：
X
O
YH
Yw
1.1 根据直观图找投影
目 录
1.3点的投影
在立体的三面投影上标出点的第三投影
a'
d
a
b
e'
1.3点的投影
X
O
YH
Yw
Z
a'
a
b"
b'
c
c'
e
e"
d'
d"
a"
b
c"
d
e"
3、已知A、B、C三点的各一投影a、b‘、c“，且Bb’=10，Aa=20，Cc"=5。完 成各点的三面投影，并用直线连接各面投影。
建筑制图与识图试题及答案
建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，比例尺是用来表示图纸与实际物体大小之间的比例关系，以下哪个比例尺是正确的？A. 1:100B. 1:1000C. 1:500D. 1:10000答案：A2. 在建筑平面图中，以下哪个符号通常用来表示门？A. ◉B. ▢C. ▣D. ◊答案：B3. 建筑立面图中，以下哪个表示法是用来表示窗户的？A. 三线表示法B. 四线表示法C. 五线表示法D. 六线表示法答案：A4. 在建筑剖面图中，剖面线通常采用哪种线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：B5. 以下哪个不是建筑详图中常用的表示方法？A. 索引符号B. 引出线C. 比例尺D. 标高答案：C6. 建筑制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 简洁、美观、实用C. 随意、快速、方便D. 复杂、详细、全面答案：A7. 在建筑制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 平方米答案：D8. 建筑总平面图中，以下哪个符号通常用来表示绿化区域？A. ▢B. ▣C. ▧D. ▨答案：C9. 在建筑制图中，以下哪个不是结构平面图的内容？A. 墙体B. 楼板C. 楼梯D. 照明布局答案：D10. 建筑制图中，以下哪个符号通常用来表示柱子？A. ⊗B. ⊕C. ⊙D. ⊚答案：B二、填空题（每空2分，共20分）11. 建筑制图中，墙体的厚度通常用________表示。
答案：粗实线12. 在建筑平面图中，房间的面积可以通过________和________来确定。
答案：长度、宽度13. 建筑立面图中，________用来表示建筑物的垂直面。
答案：投影线14. 建筑剖面图中，________用来表示建筑物内部的结构和构造。
答案：剖面线15. 建筑详图中，________是用来详细表示建筑物某个部分的图。
答案：详图16. 建筑制图中，________是表示建筑物高度的一种标注方式。
建筑制图与识图练习题库与参考答案
建筑制图与识图练习题库与参考答案一、单选题（共80题，每题1分，共80分）1.标高符号应该用（）三角形表示。
A、不等边B、等边C、等腰直角D、任意正确答案：C2.为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。
A、字母B、内视符号C、文字D、箭头正确答案：B3.建筑工程中常用的投影法分为（）和中心投影法。
A、单面投影法B、斜投影法C、平行投影法D、正投影法正确答案：C4.围合成室内空间的底面、侧面和顶面称为（）。
A、室内构造B、室内界面C、室内造型D、室内装饰正确答案：B5.掌握基本的（）法则，是绘制轴侧效果图的基础。
A、透视制图B、俯视图C、二点透视D、轴测图正确答案：D6.在图纸中平立面图的剖切符号应用（）来表示。
A、细虚线B、粗实线C、细实线D、粗虚线正确答案：B7.标注球的半径尺寸时，应在尺寸数字前加注符号（）。
A、RB、SфC、фD、SR正确答案：D8.顶棚平面图的基本内容不包括（）。
A、标明顶棚吊顶装饰造型样式、尺寸及标高B、标明门窗的样式、尺寸C、标明灯具名称、规格、位置或间距D、说明顶棚所用材料及规格正确答案：B9.标高符号“小三角形”的高约为（）。
A、2mmB、4mmC、5mmD、3mm正确答案：D10.起止符一般用中粗斜短线绘制，其倾斜方向应与尺寸界线呈顺时针（）度角。
A、15B、30C、45D、75正确答案：C11.室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。
A、本层B、顶层C、一层D、任意层正确答案：A12.尺寸数字一般依据其方向注写在靠近尺寸线的（）。
A、上方中部B、上方右侧C、上方左侧D、下方中部正确答案：A13.可对细部进行清楚、精确表示的是（）。
A、装饰详图B、装饰平面图C、装饰剖面图D、装饰立面图正确答案：A14.装饰施工图是按（）的基本方法来表示室内各部位相互关系。
A、线条B、比例C、投影视图D、符号正确答案：C15.尺寸界线及尺寸线应用（）绘制。
《建筑制图与识图》综合复习题
《建筑制图与识图》测试题一、单向选择题1、建筑基本要素中，起主导作用的是A ．建筑功能B ．建筑技术C ．建筑形象D ．建筑外形 2、固定图纸宜用A ．图钉B ．胶水C ．浆糊D ．透明胶带 3、丁字尺主要用来画A ．垂直线B ．水平线C ．曲线D ．直线 4、比例尺的作用是用作A ．三角板B ．丁字尺C ．放大或缩小绘图尺寸D ．曲线板 5、曲线板用来画A ．非圆曲线B ．直线C ．水平线D ．垂直线 6、“B ”前的数字越大，表示铅芯越A ．硬B ．软C ．不影响D ．不确定 7、图幅常有A ．2种B ．3种C ．4种D ．5种 8、图幅中不能用作横式的是A ． A1B ．A2C ．A3D ．A4 9、图框线所用的线条是A ．粗实线B ．中粗实线C ．细实线D ．不确定 10、标题兰外框线所用的线条是A ．粗实线B ．中粗实线C ．细实线D ．不确定 11、标题兰分格线所用的线条是A ．粗实线B ．中粗实线C ．细实线D ．不确定 12、相互平行的图线，其间隙不小于A ．0.5mmB ．0.7mmC ． 1mmD ．2-3mm13、图线不得与文字、数字或符号重叠、混淆，不可避免时，应先保证清晰的是 A ．文字 B ．符号 C ．图线 D ．视具体情况定 14、工程中的汉字常采用A ．长仿宋字B ．正楷C ．草书D ．行书 15、工程图纸中汉字的高度为宽度的A ．2倍B ．2倍C ．22倍D ．21倍16、工程图纸中的数字和字母的高度不应小于A ．1mmB ．1.5mmC ．2mmD ．2.5mm 17、某图纸采用1：300比例绘制，若实际尺寸为3000mm ，则图上尺寸为 A ．10mm B ．15mm C ．20mm D ．90mm18、尺寸界线、尺寸线绘制时所用线条为A ．粗实线B ．中粗实线C ．细实线D ．不确定 19、尺寸起止号绘制时所用线条为A ．粗实线B ．中粗实线C ．细实线D ．不确定 20、尺寸起止号其倾斜方向应与尺寸界线成A ．顺时针045B ．逆时针045C ．顺时针030D ．逆时针030 21、关于尺寸线以下说法错误的是A ．用细实线绘制B ．可用图线绘制C ．与被注长度平行D ．不确定 22、标注圆球的半径尺寸时，应在尺寸前加注符号A ．SRB ．φSC ．RD ．φ 23、透视图常用A ．中心投影法B ．平行投影法C ．正投影法D ．斜投影法 24、直线或平面若平行于一个投影面，则反映A ．类似形B ．积聚性C ．倾斜性D ．平行性 25、建筑工程中绘图常用的方法是A ．中心投影法B ．平行投影法C ．正投影法D ．斜投影法 26、宽相等的投影面是A ．V 面和W 面B ．V 面和H 面C ．H 面和W 面D ．不确定 27、最能反映形体内部构造特征的是A ．V 面投影B ． H 面投影C ． W 面投影D ．不确定 28、若一个点的三个坐标中有一个坐标等于零，则该点的空间位置为A ．投影面上B ．投影轴上C ．坐标原点D ．空间任何位置 29、空间点到V 面的距离为点的A ．x 坐标B ．y 坐标C ． z 坐标D ．以上皆有可能 30、W 面投影反映形体的A ．上下左右B ．上下前后C ．左右前后D ．不确定 31、投影面垂直线指垂直于一个投影面，对另两个投影面A ．平行B ．垂直C ．倾斜D ．不确定 32、若平面只有一个投影积聚且倾斜于投影轴，该平面为A ． 投影面平行面B ．投影面垂直面C ．一般位置平面D ．投影面倾斜面 33、求圆球表面上点的投影可用A ．素线法B ．纬圆法C ． 积聚法D ．平行性 34、组合投影图识读方法常用A ．正投影法B ．斜投影法C ．“三等”关系D ．“方位”关系 35、正等轴测图轴间角和轴向缩短系数正确的是A ．1,1200===r q p B ． 1,1350===r q pC ．5.0,1,1200===q r p D ．不确定36、为了直接表达形体内部构造，减少图中虚线，工程中常用的方法是 A ．剖切 B ．投影 C ．画轴测图 D ．画立体图 37、有两个或两个以上平行剖切平面所画的剖面图为A ．全剖B ．半剖C ．局部剖D ．阶梯剖 38、常用于地面、墙面、屋面等处表示地板拼花构造做法的是A ．全剖B ．半剖39、图中A 点的空间位置为A ．y 轴上B ．投影轴上C ．x 轴上D ．z 轴上40、图中直线AB 为A ．正垂线B ．铅垂线C ．侧垂线D ．一般位置直线41、图中平面是A ．正平面B ．侧平面C ．水平面D ．一般位置平面42、坡度1：5的意思是A ．水平方向尺寸与坡长度的比值B ．斜坡高度与水平方向尺寸比值C ．斜坡高度与坡长度的比值D ．水平方向尺寸与斜坡高度比值 43、正方体长宽高均为100mm ，其斜二测沿三个轴测轴方向的尺寸分别为 A ．100mm,50mm,50mm B ．100mm,50mm,100mm C ．100mm,100mm,100mm D ．100mm,100mm,50mm 44、右图中，点A 在B 的 A ．上右前方 B ．上右后方C ．下左前方 D ．下右前方 45 A ．相同 B ．按图名处标注的比例缩小 C ．按图名处标注的比例放大 D ．视具体情况定 46、当可见线与不可见线重合时，应画成A ．虚线B ．实线C ．中点划线D ．视具体情况定 47、14号长仿宋字的字宽是A ．14mmB ．10mmC ．7mmD ．21mm 48、正等轴测图的轴向伸缩系数是A ．0.5B ．0.82C ．1.0D ．1.38 49、关于直线的投影说法错误的是A ． 直线平行于投影面，正投影反映实长B ． 直线垂直于投影面，正投影积聚为一点C ． 直线倾斜于投影面，其投影不一定反映实长D ． 直线上任一点的投影必在该直线的投影上 50、关于曲面体，下列说法错误的是A ．曲面体可以是由平面和曲面共同组成的B ．曲面体上可以只有曲面C ．曲面体上没有平面D ．圆柱、圆锥、球都是回转曲面 51、《房屋建筑制图统一标准》规定每张图样都要画出图框，图框线采用 A ．点划线 B ．中粗实线 C ．细实线 D ．粗实线 52、尺寸界限用来限定所注尺寸的范围，采用的线型为A ．细实线B ．粗实线C ．中粗实线D ．中粗短斜线 53、当空间点同时在三个投影轴上时，其坐标A ．三个坐标均为零B ．有一个为零 54、图中直线为A ．正平线B ．铅垂线C ．侧垂线D ．空间一般位置直线 55、用来作为施工放线、开挖基槽的图纸是A ．总平面图B ．建筑施工图 C56、下列幅面的图纸，2A 幅面的尺寸是A ．mm 841594⨯B ．mm 420297⨯C ．mm 297210⨯D ．mm 594420⨯ 57、下列线型中，只有一种线宽的是A ．实线B ．虚线C ．双点划线D ．折断线 58、图纸上尺寸数字的大小与所用的比例A ．有关B ．无关C ．成正比D ．成反比 59、关于正投影法，下列说法错误的是A ．投射线互相平行B ．投射线投射角度依据需要定C ．能反映形体的真实形状和大小D ．投射线假想透过形体 60、空间点如果位于投影轴上，则该点坐标为零的个数至少有 A ．两个 B ．一个 C ．三个61、图中平面为A ．侧垂面B ．正平面C ．铅垂面D ．空间一般位置平面 62、关于同坡屋面，下列说法错误的是A ．B ．C ． 建筑跨度越大，屋脊就越低D ． 正面投影图和侧面投影图能反映屋面坡度大小 63、图样中尺寸线的线型为A ．细实线B ．中粗实线C ．中粗虚线D ．点划线 64、下列几何体不是平面体的是A ．斜面体B ．棱台C ．圆台D ．长方体01165、定位轴线用细点划线表示，末端画细实线圆，圆直径为 A ．8mm B ．11mm C ．12mm D ．14mm 66、直线在投影面上的投影A ．一定是一个点B ．可能是一个点C ．一定是一条直线D ．可能是一个方框 67、某平面与投影面垂直，其投影A ．直线B ．点C ．类似形D ．反映实形的方框68、若图形较小时，画点划线或双点划线有困难时，可用来代替的线型是 A ．点划线 B ．虚线 C ．双点划线 D ．细实线 69、虚线与虚线相交应是A ．直线相交B ．虚线相交C ．实线相交D ．线段相交 70、画尺寸起止符号应用的线型是A ．粗实线B ．中粗线C ．细实线D ．其它图线 71、标注互相平行的尺寸线时，叙述正确的是A ．大尺寸线离图样轮廓线近B ．小尺寸线离图样轮廓线近C ．大小尺寸线离图样轮廓线一样近D ．大小尺寸线离图样轮廓线一样远 72、互相平行的直线的轴测投影A ．一定平行B ．可能平行C ．可能不平行D ．可能垂直 73、三面正投影中，下面表述正确的是A ． 只要绘出V 、W 投影，利用三等关系即可画出H 面投影B ． 只要绘出V 、W 投影，对照实物，利用三等关系即可画出H 面投影C ． 对照实物，只要绘出V 、W 投影，才能利用三等关系画出H 面投影D ． 根据投影面上的一条直线，我们可以得知，它肯定是一条直线的投影 74、施工放线的基本依据是A ．平面图B ．立面图C ．侧面图D ．剖面图 75、对于8 ＠200描述正确的是A ．直径8mm 的钢筋间距200mmB ．一级直径8mm 的钢筋间距200mmC ．一级直径8mm 的钢筋中心间距200mmD ．无所谓 76、结构施工图中，表示钢筋的线型是A ．粗实线B ．中粗实线C ．粗虚线D ．中粗虚线 77、下列不是断面图的表达形式是A ．阶梯断面图B ．移出断面图C ．中断断面图D ．重合断面图 78、下列不属于平行投影的是A ．中心投影B ．正投影C ．斜投影D ．轴测投影 79、下列图样中，不属于建筑施工图的是A ．总平面图B ．建筑立面图C ．基础平面图D ．建筑详图 80、某直线与投影面平行，其投影A ．反映实长B ．点C ．类似形D ．方框 81、檐口线平行的两个坡面相交，其交线为A ．屋脊线B ．斜脊线C ．天沟线D ．檐口线 82、求平面体上的投影实质上是求A ．母线的投影B ．棱线的投影C ．素线的投影D ．曲线的投影 83、剖面图中被剖到的部分的轮廓线所用的线条是A ．粗实线B ．中粗实线C ．粗虚线D ．中粗虚线 84、剖切位置线与剖视方向线所用的线条是A ．粗实线B ．中粗实线C ．粗虚线D ．中粗虚线85、剖面图中未被剖到但沿投射方向可以看到的部分的轮廓线所用的线条是 A ．粗实线 B ．中粗实线 C ．粗虚线 D ．中粗虚线 86、定位轴线末端圆圈所用直径为A ．8mmB ．10mmC ． 8-10mmD ．24mm 87、 表示A ． 1号轴线之后附加的第一根轴线B ．1号轴线之前附加的第一根轴线C ．2号轴线之后附加的第一根轴线D ．2号轴线之前附加的第一根轴线 88、索引符号所用的圆的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 89、索引符号所用的圆的直径是A ．8mmB ．10mmC ． 8-10mmD ．24mm 90、详图符号所用的圆的直径是A ．8mmB ．10mmC ． 14mmD ．24mm 91、详图符号所用的圆的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 92、标高符号所用的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 93、指北针所用的圆的直径是A ．8mmB ．10mmC ． 14mmD ．24mm 94、指北针所用的圆的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 95、表示A ．普通砖B ．耐火砖C ．安全网D ．多孔材料96、楼梯平面图属于A ．建筑施工图B ．结构施工图C ．设备施工图D ．楼梯详图 97、既可用纬圆法，又可用素线法求形体表面上点的是A ．棱锥B ．圆台C ．球体D ．圆柱体 98、外墙详图属于A ．结构施工图B ．建筑施工图C ．构件详图D ．结构详图99、建筑施工图中的各种图纸，是从各个不同的角度来反映同一栋建筑物的，因此各图纸之间一定A．图名 B．比例 C100A．檐口 B．楼梯 C二、简答题1、2、(1)DL(2)(3)(4) 10φ＠200(5)Y-DL3、4、5、答：基本图和详图6、7、8、9、1011121314151617、建筑平面图中，1819三、作图题2、补全第三投影3、根据形体的三面或两面投影，作出其正等轴测图。
建筑工程技术专业《工程制图与识图试题2》
咸阳职业技术学院建筑学院《工程制图与识图》试题2专业 班级 姓名 学号 _题别 一二三四五六总分总分人得分一、按下列要求作图要求保留作图痕迹,共28分1、补画立体的第三个投影，求作点的另两个投影。
（8分1、 补绘下列直线或平面的第三面投影，并在横线上注明其种类（每题3分，共12分）_____________ ________________ ________________ _______________3、补绘带槽口的四棱柱的H 投影（8分）二、已知组合体两面投影，补画第三面投影（16分）1、 补画水平投影（8分）得分 评卷人得分 评卷人⊙装-----------------------------⊙-----------------------------订⊙-----------------------------线⊙2、补画侧面投影（8分）三、在图中右侧适当的位置画出指定的1—1剖面图和2—2断面图。
每题5分，共10分四、根据切割体的两面投影补绘W面投影，并绘制正等测轴测图（10分）五、读懂各题中的投影图，在所给的选项中选出一个正确答案（每题2分,共20211、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（）。
A B C D2、选择正确的三面投影图（）（A）（B）（C）3、已知立体的主、俯视图，选择正确的左视图（）得分评卷人得分评卷人得分评卷人4、已知立体的主、俯视图，选择正确的左视图（）A B C B5、a线框表示的面是（）A．水平面 B．正平面 C．正垂面 D．圆柱面6、选择正确的左视图（）7、已知立体的主、俯视图，正确的左视图是（）8、已知立体的主、俯视图，正确的左视图是（）9、选择形体正确的H面投影图（）（A）（B）（C）（D）10、正确的1-1剖面图是（）1-1A111-1B1-1C1-1D首层平面图1：100六、看懂下图回答问题（每空1分，共16分）1、建筑物外墙厚，内墙厚。
(完整版)中职建筑工程制图与识图试卷
《建筑工程制图与识图》一、填空题（45分）1、建筑工程上常用的投影图有轴测投影图、透视投影图、____________和____________。
2、正投影法的基本性质是____________、____________和____________。
3、一套完整的建筑施工图包括、、、和、。
4、建筑施工图中，索引符号直径 mm。
5、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达，，，。
二、选择题(5小题×3分，共15分)1、已知立体的主、俯视图，判断（A）、（B）、（C）、（D）四个左视图，哪一个是正确的。
（）A B C D2、已知立体的主、俯视图，判断（A）、（B）、（C）、（D）四个左视图，哪一个是正确的。
（）A B C D3、三视图的投影规律为：长对正、高平齐、（）。
A．宽对正 B.高对正 C.宽相等 D.长相等4、一般局部视图用（）或双折线表示断裂部分的边界。
A．点画线 B. 虚线 C. 波浪线 D. 细实线5、正六棱柱的棱线垂直于正投影面时，其正面投影为（）。
A．正四边形 B. 正五边形 C. 正六边形 D. 三角形三、简答题：(2小题×5分，共10分)1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?2、何为建筑详图？建筑详图有哪几种常用图样？四．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成：（10分）（1）画出砖及混凝土图例。
（2）注出大放脚高度。
注出基础底面的标高，注出室外地面的标高-0.850米，室内地面标高0.000米。
五、图形标注。
（共20分）已知一建筑立面图底稿，两端定位轴线编号是1和4，室内外高差为0.45M,窗台距室外地面高 1.45M,窗自身高 1.8M,挑檐顶面距室外地坪 3.9M,挑檐厚200MM，请在立面图中注明：1.房屋两端轴线的编号（每空2分，共4分）2.室外地坪、窗台和窗顶面、挑檐顶面、底面的标高（每空2分，共10分）3.引出线所指图线应采用的线宽（每空2分，共4分）4.注出图名（2分）。
建筑工程制图与识图试卷及答案2套
期末考试试卷（一）一、填空题（下列各题的备选答案中只有一个选项是正确的，请把正确答案填写在括号中。
每小题2分，共10分）1.图样中的汉字应写成。
2.在结构施工图中，除标高外，其余尺寸单位以______计。
3.若两平面在某投影面的投影均积聚成直线，且互相平行，则两平面_____。
4、两正垂面的交线必为______线。
5、当采用1：1000的比例绘图时，比例尺上的1mm代表实际长度为______。
二、判断题（下列各题，请在你认为正确的题后的括号打√错误的打×。
每小题2分，共20分）1.点的水平投影和侧面投影的连线垂直OX轴。
( )2.水平投影反映实长的直线，一定是水平线。
（）3.虚线与其它图线相交应交于线段处。
（）4.投影面垂直线在所垂直的投影面上的投影必积聚成为一个点。
（）5.垂直H面的平面，皆称为铅垂面。
（）6.投影面平行面，其三投影必有一面反映平面实形，另两投影积聚为两直线。
（）7.图纸的幅面是指图纸的大小，常用的有A0~A4五种基本规格。
（）8.绕正垂线旋转，可将一条正平线变成铅垂线或侧垂线。
（）9.尺寸线用来表示所标注尺寸的范围。
（）10.在剖面图中，为了使图形清晰，不能画任何虚线表示不可见部分。
（）三、单项选择题（下列各题的备选答案中只有一个选项是正确的，请把正确答案填写在括号中。
每小题2分，共10分）1、已知在H投影中反映两相交直线夹角的真实大小，则两直线（）A．其中之一平等于H投影面B．其中之一平行于V投影面C．两条直线均平行于H投影面D．两条直线均平行于V投影面2、在正等测投影中，变形系数（即轴向伸缩系数）（）相等。
A．p，q；B．p，r；C．p，q，r；D．q，r3、已知水平、正立面投影图，正确的侧立面投影图是（）。
4、尺寸线用来表示（）。
A、所注尺寸的范围B、尺寸的起止C、尺寸的方向D、尺寸大小5、粗实线一般用途为（）。
A、可见轮廓线B、不可见轮廓线C、主要可见轮廓线D、图例线四、根据立体图，补全投影图中的图线。
建筑制图和识图试题(卷)与答案解析
建筑制图和识图试题(卷)与答案解析建筑制图与视图题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线。
2、图样上的尺寸包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字。
3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面。
4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图。
5、指北针圆的直径宜为24mm，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有5种。
8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为混凝土保护层。
10、民用建筑一般由基础、墙和柱、楼板层和地坪层、楼梯、屋顶、门窗等六大部分组成。
二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。
A) (B) (C) (D)2．建筑的耐火等级可分为(B)级。
A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时应该是（A）。
A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）。
A、低层B、多层C、中高层D、高层5、建筑平面图中的中心线、对称一般应用（C）。
A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。
A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是(B)。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为(D)。
A、墙承重式、框架结构B、墙承重式、半框架结构C、半框架结构、框架结构D、墙承重式、框架结构、空间结构、半框架结构10、有一栋房屋在图上量得长度为50cm，用的是1:100比例，其实际长度是(B)。
建筑工程制图与识图试卷及其答案(一)
建筑工程制图与识图试卷(一）一、填空:(6小题×5分，共30分)1、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后2 位；其它建筑图样（平、立、剖面)中所标注的尺寸则以毫米为单位；标高都以米为单位。
2、总平面图是用来表示整个建筑基地的总体布局,包括建筑红线：新建建筑物的位置朝向，新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。
《国家制图标准》规定：总平面图的常用比例应为1：500，1:1000， 1：2000。
3、总平面图中新建房屋的层数标注在右上角，一般低层、多层用__点数___表示，高层用__数字__表示。
4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达房屋的长度，高度,层数等外貌和外墙装修构造。
5、立面图中用加粗实线表示_地平线_，用粗实线表示_最外轮廓线_.6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的_________________________________等情况的图样。
剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位.表示剖面图剖切位置的剖切符号应表示在______层平面图中。
二、简答题：(2小题×10分,共20分)1、图样上标注直线尺寸时，尺寸的起止符号画法是如何规定的?2、何为全剖面图？一般适用于什么情况?三、、选择题（2小题×3分,共6分）已知立体的主、俯视图，判断（ a）、（b）、(c）、(d）四个左视图，哪一个是正确的。
（ )（）四、作图题（3小题共44分）1. 根据所给组合体的主视图，构想两种不同的组合体并画其俯、左视图。
（12分）2.已知组合形体的正立面图和左侧立面图，试作1-1断面图和2-2剖面图（12分）3．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成：（20分）(1）画出砖及混凝土图例。
建筑制图与识图考试题及答案B卷
建筑制图与识图考试题及答案B卷一、单项选择题（每题2分，共20分）1. 建筑制图中，表示建筑物内部空间的图是：A. 平面图B. 立面图C. 剖面图D. 详图答案：C2. 建筑制图中，用于表示建筑物高度的图是：A. 平面图B. 立面图C. 剖面图D. 详图答案：B3. 建筑制图中，表示建筑物内部结构的图是：A. 平面图B. 立面图C. 剖面图D. 详图答案：D4. 建筑制图中，用于表示建筑物外观的图是：A. 平面图B. 立面图C. 剖面图D. 详图5. 在建筑制图中，尺寸标注的起点线通常用：A. 点划线B. 虚线C. 细实线D. 粗实线答案：A6. 建筑制图中，表示建筑物轴线的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：D7. 在建筑制图中，表示建筑物内部墙体的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：C8. 建筑制图中，表示建筑物内部门窗位置的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：B9. 在建筑制图中，表示建筑物内部楼梯的线是：B. 虚线C. 细实线D. 粗实线答案：C10. 建筑制图中，表示建筑物内部管道的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：B二、填空题（每题2分，共20分）1. 建筑制图中，表示建筑物内部空间的图是______。
答案：剖面图2. 在建筑制图中，尺寸标注的起点线通常用______。
答案：点划线3. 建筑制图中，表示建筑物轴线的线是______。
答案：粗实线4. 建筑制图中，表示建筑物内部墙体的线是______。
答案：细实线5. 在建筑制图中，表示建筑物内部门窗位置的线是______。
答案：虚线6. 建筑制图中，表示建筑物内部楼梯的线是______。
答案：细实线7. 建筑制图中，表示建筑物内部管道的线是______。
答案：虚线8. 在建筑制图中，用于表示建筑物外观的图是______。
答案：立面图9. 建筑制图中，用于表示建筑物高度的图是______。
建筑工程之工程制图与识图
一、单选题1.以下建筑平面图纸中需要标注指北针的是（）。
A.地下层平面图B.底层平面图C.标准层平面图D.屋顶平面图2.原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。
A.整体法B.平面法C.平法D.直标法3.楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。
A.规划布局B.建筑设计C.结构设计D.功能设计4.建筑用地范围内所有建筑物占地的面积与用地总面积之比叫做（）。
A.建筑系数B.结构系数C.建筑密度D.容积率E.5.将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进行具象补充以便参照的图样是（）A.建筑剖面图B.局部放大图C.构造节点图D.分层构造剖面图6.基础详图通常为用（）剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。
A.水平B.铅垂C.侧向D.以上都不对7.用于绘制晒图底版的图纸是（）。
A.绘图纸B.蓝图纸C.硫酸纸D.国画纸8.框架结构的楼层结构布置图中被现浇板遮盖住的梁不可见轮廓线应画成（）。
A.细虚线B.细实线C.中粗线D.粗实线9.主要表示承重结构的布置情况，构件类型、大小以及构造作法等的图纸是（）。
A.建筑施工图B.结构施工图C.给排水施工图D.电气施工图10.建筑剖面图是假想用一个或多个垂直于外墙轴线的（），将房屋剖开，所得的投影图。
A.水平剖切面B.铅垂剖切面C.侧立剖切面D.剖切曲面11.建筑施工图特指建筑设计工种在（）阶段的图纸。
A.方案B.初步设计C.技术设计D.施工12.建筑工程图纸中的标高数据采用的单位是（）。
A.毫米B.厘米C.分米D.米13.仿宋字的字号表示字的（）。
A.厚度B.宽度C.高度D.斜度14.消防设计专篇中应对总平面设计中的（）和消防登高面作出要求。
A.日照间距、消防车道B.日照间距、疏散车道C.防火间距、疏散车道D.防火间距、消防车道15.以下不属于建筑图纸作用的是（）。
A.体现设计成果B.指导施工C.启发工程人员D.传递设计思想16.生活给水管的管线中心加注的字母是（）。
建筑工程制图与识图【精选】
建筑工程制图与识图一、填空题1、点，线，平面的正投影图的特性，，。
2、三面正投影图的投影规律，，。
3、图纸的基本幅面尺寸有，，，，。
4、完整的尺寸由，，，组成。
5、基本投影图的名称，，，，，。
6、一套完整的施工图通常有，，，，。
7、指北针的直径为，尾部为。
8、结构布置平面图目前采用绘制。
9、3Y-KB3952该代号各字母、数字的含义是：3代表，Y-KB代表，39代表，5代表，2代表。
10、为了使钢筋在构件中不被锈蚀，加强钢筋与混凝土的粘结力，在各种构件中受力筋外面必须要有一定厚度混凝土，这层混凝土被称为，梁和柱的保护层厚为，板的保护层厚为。
11、点在w面上的投影，反映了点到面和面的距离。
12、按照“国标”规定，建筑平面图中定位轴线用线表示，轴线编号圆圈用线绘制，直径一般为，轴线编号在水平方向用，垂直方向用。
13、平面的积聚投影反映出平面对H、V面的倾角，该平面为面。
14、在钢筋混凝土结构图中的Ф6@200，其中Ф表示，@表示。
15、产生投影必须具备3个条件：，，，称为投影三要素。
16、正投影的投影规律我们称为“三等关系”，简要概括为，，。
17、剖面图可分为，，。
18、房屋的组成，，，，，。
19、就建筑物的定位一般采用两种方法：，。
20、在多层和高层建筑物中一般有四个平面图，它们是：，，，和。
21、工程上常用的投影图有，，，。
22、建筑平面图中，外部尺寸标注三道，最外是中间是最内是。
23、尺寸标注由，，起止符号，尺寸数字组成。
24、图样中的数字应写成。
25、除标高及总平面图以m为单位外，尺寸单位都是。
26、产生投影必须具备的三个条件，，。
27、根据投影中心与投影面的位置的不同，投影可分为两大类。
即和。
28、A2的尺寸为。
29、两直线交叉，其同面投影的焦点为该投影面重影点的投影，可根据其它投影判断其。
30、在一定的时间内某一方向出现风向的次数点总观察次数的百分比为。
31、木窗详图的基本内容，，，，。
建筑制图与识图练习题及答案
1、以下建筑平面图纸中需要标注指北针的是（）。
B、底层平面图2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先.C、平法3、两个或两个以上的点、线、面具有同一的投影时，则称它们的投影（）。
•D、重合4、建筑详图的比例范围为（）。
•D、1:1-1:505、楼梯详图中需要标注的不只是各种尺寸,还有步数、平台标高、墙段轴线、梯段上下关系。
•C、结构设计6、建筑用地范围内所有建筑物占地的面积与用地总面积之比叫做（)。
•A、建筑系数7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进行具象补充以便参照的图样是（）。
•B、局部放大图8、建筑给排水施工图中应画成粗实线的是().•C、排水和重力流管线9、基础详图通常为用（)剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。
•B、铅垂10、柱平法施工图中，柱在不同标准层截面多次变化时，可采用（)，其余情况宜用截面注写方式.•C、列表注写方式11、用于绘制晒图底版的图纸是（）。
• C、硫酸纸12、装饰平面布置图的剖切形式和位置与建筑平面图（）。
•B、完全一样13、框架结构的楼层结构布置图中被现浇板遮盖住的梁不可见轮廓线应画成（)。
• A、细虚线14、房屋建筑的平面图通常采用的比例为()。
•B、1:10015、图纸的大小称为（）。
• A、图幅16、主要表示承重结构的布置情况，构件类型、大小以及构造作法等的图纸是（）。
•B、结构施工图17、反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为(）。
•C、电气系统图18、建筑总平面图观察基地的地貌特征主要依靠阅读（）。
•D、等高线19、观察以下图例，阅读正确的是()。
•D、自然土壤、砖、钢筋混凝土20、建筑平面图中对墙、柱进行轴线编号的作用是(）.• D、定位21、建筑剖面图是假想用一个或多个垂直于外墙轴线的(），将房屋剖开，所得的投影图。
• B、铅垂剖切面22、建筑物宽度方向的墙叫做（）.• B、横墙23、建筑施工图特指建筑设计工种在（)阶段的图纸。
建筑制图与识图试题及答案
建筑制图与识图试题及答案一、选择题（每题2分，共20分）1. 建筑制图中，常用的比例尺有哪些？A. 1:1000, 1:500, 1:200B. 1:100, 1:50, 1:20C. 1:10, 1:5, 1:2D. 1:10000, 1:5000, 1:20002. 以下哪个不是建筑制图中常用的图线类型？A. 实线B. 虚线C. 点划线E. 波浪线3. 建筑平面图中，表示墙体的图线是什么？A. 粗实线B. 细实线C. 虚线D. 点划线4. 建筑立面图中，表示屋顶的图线通常是什么？A. 粗实线B. 细实线C. 虚线D. 点划线5. 在建筑制图中，尺寸标注的基本要求是什么？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简单、明了、不完整D. 复杂、准确、不清晰6. 建筑剖面图中，剖面线通常使用什么类型的线？A. 实线B. 虚线C. 点划线D. 波浪线7. 建筑制图中，门窗的表示方法是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用波浪线表示8. 建筑制图中，楼梯的表示方法通常是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用波浪线表示9. 在建筑制图中，轴线的作用是什么？A. 确定建筑物的中心位置B. 确定建筑物的对称性C. 确定建筑物的尺寸和位置D. 确定建筑物的朝向10. 建筑制图中，标注材料的常用方法是什么？A. 文字说明B. 图例表示C. 颜色区分D. 符号标记二、填空题（每题2分，共20分）11. 建筑制图中，平面图通常表示建筑物的_________面。
12. 建筑立面图通常表示建筑物的_________面。
13. 建筑剖面图通常表示建筑物的_________面。
14. 建筑制图中，尺寸标注应包括_________、_________和_________。
15. 建筑制图中，图例是用来表示_________的。
16. 建筑制图中，比例尺的作用是_________。
建筑制图及识图模拟练习题(附参考答案)
建筑制图及识图模拟练习题（附参考答案）一、单选题（共43题，每题1分，共43分）1.( )应用细实线绘制，一般应与被注线段垂直。
A、尺寸界线B、尺寸起止符号C、图线D、尺寸线正确答案：A2.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).A、外墙和内墙B、砖墙与钢筋混凝土墙C、承重墙与非承重墙D、纵墙与横墙正确答案：A3.尺寸标注时图样轮廓线可用作( )。
A、尺寸线B、尺寸界线C、尺寸起止符号D、尺寸数字正确答案：B4.标注图样尺寸时，有多道尺寸时，应注意( )。
A、小尺寸在外、大尺寸在内B、只标注大尺寸C、大尺寸在外、小尺寸在内D、只标注小尺寸正确答案：C5.标高符号的三角形为等腰直角三角形，髙约( )mm。
A、8B、3C、5D、6正确答案：B6.确定各基本形体大小的尺寸称为( )。
A、定位尺寸B、构造尺寸C、定形尺寸D、标志尺寸正确答案：C7.在下列四组立体中，都属于平面体的是( )。
A、棱柱、棱锥B、棱锥、圆锥C、圆柱、圆锥D、棱柱、圆柱正确答案：A8.钢筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：A9.坡度大于等于1/2的屋面,易受雷击的部位是( )A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋角、屋脊、檐角D、屋脊、屋角、女儿墙正确答案：C10.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( )。
A、图标B、图框C、图纸目录D、会签栏正确答案：D11.以下属于建筑施工图的是( )。
A、构件详图B、建筑立面图C、总平面图D、建筑剖面图正确答案：C12.建筑物防雷装置的接地体采用圆钢时,直径不小于( ).A、10mmB、6mmC、8mmD、12mm二、多选题(每题3分)正确答案：A13.圆锥体置于三面投影体系中，使其轴线垂直于H面，其水平投影为( )。
A、矩形B、一段圆弧C、椭圆D、圆正确答案：D14.用于确定组合体中各基本形体之间相互位置的尺寸称为( )A、总尺寸B、定位尺寸C、细部尺寸D、定型尺寸正确答案：B15.某构件形体是对称的,画图时把形体的一半画成剖面图,这样组合而成的投影图叫做( )A、局部剖面图B、全剖面图C、半剖面图D、展开剖面图正确答案：C16.某直线的水平面投影反映实长，该直线为( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

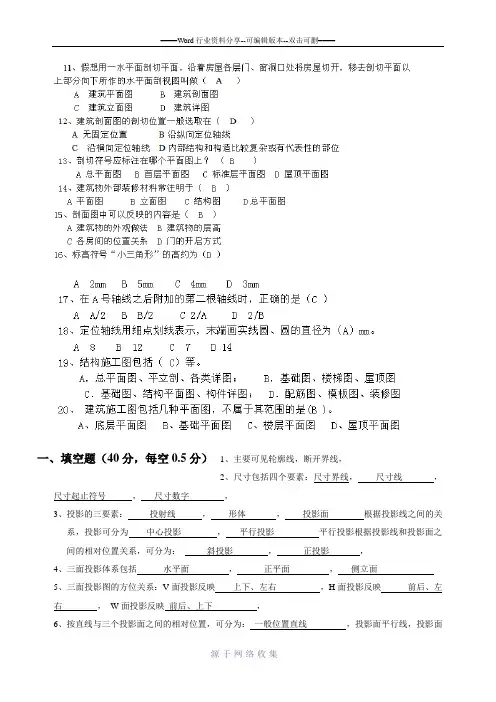

一、填空题（40分，每空0.5分）
1、主要可见轮廓线，断开界线，
2、尺寸包括四个要素：尺寸界线，尺寸线，
尺寸起止符号，尺寸数字，
3、投影的三要素：投射线，形体，投影面根据投影线之间
的关系，投影可分为中心投影，平行投影平行投影根据投影线和投影面之间的相对位置关系，可分为：斜投影，正投影，
4、三面投影体系包括水平面，正平面，侧立面
5、三面投影图的方位关系：V面投影反映上下、左右，H面投影反映前后、
左右，W面投影反映前后、上下，
6、按直线与三个投影面之间的相对位置，可分为：一般位置直线，投影面平行线，投
影面垂直线
7、剖面图的种类：全剖面图，半剖面图，阶梯剖面图，局部剖面图，旋转剖面图，
8、断面图的种类：移出断面图，重合断面图，中断断面图，
9、定位轴线横向编号自左至右用阿拉伯数字编写，竖向编号自下而上用大写拉丁
字母编写
10、阅读图样的原则：先整体后局部，先文字说明后图样，先图形后尺寸
11、在总平面图上注写层数可用小圆黑点，数字表示
12、在总平面图上，测量坐标代号宜用X/Y 表示，建筑坐标代号宜用A/B 表
示
13、建筑平面图是假想用一个水平的剖切平面沿门窗洞的位置将房屋剖开
14、结构施工图一般包括：结构设计说明，结构布置图，构件祥图
15、WB表示屋面板TB表示楼梯板KJ表示框架
WJ表示屋架KZ表示框架柱GZ表示构造柱
WL表示屋面梁QL表示圈梁JL表示基础梁
KL表示框架梁J表示基础YP表示雨蓬
DL表示吊车梁
16、 8@200表示钢筋等级为I级，钢筋直径为8mm，相邻钢筋中心距200mm
17、结构平面布置图包括基础平面图，楼层结构平面图，屋顶结构平面图，
18、钢筋混凝土梁的结构详图包括配筋立面图，断面图，钢筋祥图
19、根据供水对象及对水质、水量、水压的不同要求，室内给水系统可以分为：生活给水
，生产给水，消防给水，
20、凡是图中没有注明的生活排水管道的安装坡度可按取：DN50,i＝0.035 ，DN100, i＝0.020 DN150,i＝0.015
21、建筑电气施工图中E代表明敷，C代表暗敷，CT代表电缆桥
架，MR代表金属线槽配线，F代表金属软管配线，XRM 代表嵌入式照明配电箱，
QF代表断路器，PEN代表保护接地与中性线共用，
22、室内电气照明线路的敷设可分为：明敷，暗敷。
