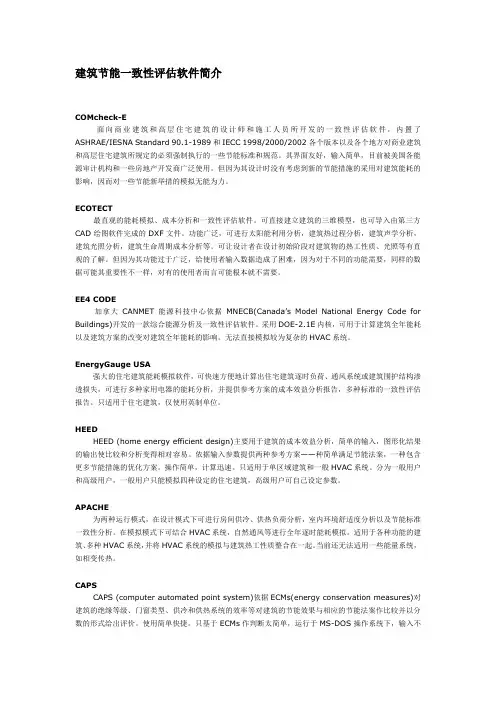

建筑节能评估软件简介
建筑节能一致性评估软件简介COMcheck-E面向商业建筑和高层住宅建筑的设计师和施工人员所开发的一致性评估软件，内置了ASHRAE/IESNA Standard 90.1-1989和IECC 1998/2000/2002各个版本以及各个地方对商业建筑和高层住宅建筑所规定的必须强制执行的一些节能标准和规范。
其界面友好，输入简单，目前被美国各能源审计机构和一些房地产开发商广泛使用。
但因为其设计时没有考虑到新的节能措施的采用对建筑能耗的影响，因而对一些节能新举措的模拟无能为力。
ECOTECT最直观的能耗模拟、成本分析和一致性评估软件。
可直接建立建筑的三维模型，也可导入由第三方CAD绘图软件完成的DXF文件。
功能广泛，可进行太阳能利用分析，建筑热过程分析，建筑声学分析，建筑光照分析，建筑生命周期成本分析等。
可让设计者在设计初始阶段对建筑物的热工性质、光照等有直观的了解。
但因为其功能过于广泛，给使用者输入数据造成了困难，因为对于不同的功能需要，同样的数据可能其重要性不一样，对有的使用者而言可能根本就不需要。
EE4 CODE加拿大CANMET能源科技中心依据MNECB(Canada’s Model National Energy Code for Buildings)开发的一款综合能源分析及一致性评估软件。
采用DOE-2.1E内核，可用于计算建筑全年能耗以及建筑方案的改变对建筑全年能耗的影响。
无法直接模拟较为复杂的HVAC系统。
EnergyGauge USA强大的住宅建筑能耗模拟软件，可快速方便地计算出住宅建筑逐时负荷、通风系统或建筑围护结构渗透损失，可进行多种家用电器的能耗分析，并提供参考方案的成本效益分析报告，多种标准的一致性评估报告。
只适用于住宅建筑，仅使用英制单位。
HEEDHEED (home energy efficient design)主要用于建筑的成本效益分析，简单的输入，图形化结果的输出使比较和分析变得相对容易。
重庆市建筑节能设计分析软件的使用
Ｌ ｉｇｊａｇ ＭＯ Ｔａ －ｈ ， Ａ ｉｌ Ｉ ｎ－ｉ ， ｉｎ ｚｕ Ｙ ＮＧＬ－ｉ Ｑ ｎ
（ ｈ ｎ ｑｎ ｏ ｓ ｕ ｔ ｎＴ ｃｎ ｌｇ ｅ ｅｏ ｍｅｔ ｅｔｒＣ ｏ ｇ ｉｇ４ ０ １ ， ｈｎ） Ｃ ｏ ｇ ｉｇＣ ｎｔ ｃｉ ｅｈ ｏｏ ｙＤ ｖ ｌｐ ｎ ｎｅ， ｈ ｎ ｑｎ ０ ０ ５Ｃ ｉａ ｒ ｏ Ｃ
Ｃ ２０） Ａ ０８是完全根据重庆市工程建设 标准而编制， 它的容错性、 易用性、 定性、 稳 正确性和灵活方便性等特点也主要依赖 于新增
加 的功 能模块 。主要介绍 了软件常用 的一些新 的功 能模块 以供设计人 员参考使用。 关键词： Ｐ Ｅ Ａ ０ ８ 节能分析软件 ； 建模 Ｂ Ｃ ２０ ；
中图分类号： Ｔ ０ Ｕ２ １ 文献标志码 ： Ａ 文章编号： １ ７ —２ ７２ １）２０ ６ —４ ６ ３７ ３ （０ １１．０ ７０
Ｅ ｒ ｙ Ｅ ｆｃｅ ｃ ｎｅ ｇ ｆｉｉ ｎ ｙ Ａｎａｙ ｉ ｆｗ ａ ｅｆ ｒＣｈ ｇｑ ｎ ｎｓ ｒ ｃ ｉ ｎ ｌｓｓＳｏ ｔ ｒ ｏ ｏｎ ｉ ｇ Ｃｏ ｔｕ ｔｏ
叭 年 期 第 节 能
■ 标 准 与 检 测
Ｓ ＮＤＡＲＤ ＆ ｒＥ ＴＩ ＴＡ ｒ Ｓ ＮＧ
Ｎ ．２ ｎ ２ １ ｆ ０ ｌ Ｎ ．５ 。 ｏ．９ ｏ１ ｉ ０ ｒ ｔ ｏ２ ０ Ｖ １ ） １ ａ ３
ｄ ｉ１ ． ６ ／ｉ ｎ１７ －２ ７ ０ １ ２ １ ｏ：０ ９ ９ ．ｓ ． ３７ ３ ． １． ． ８ ３ ｊｓ ６ ２ １ ０
Ｏ 引 言
节 能减 排 是 我 国经 济 和 社 会 发展 的一 项 长 远 战
Ｔｅｃ ａ ｃ ｒｔ ｓ ｈ ｈ ａｔ ｉ ｉ ｒ ｅ ｓｃ
ｂ ｕｆｄ ｌａ ｅｅ ｅｏ ，ｔ ｌｙ ｃｕａ ｆ ｘ ｉｙｔ ｌｄｏ ｓ ｕ ｓｈｄ ｃ ｂ ｍ ｈ ｎ ｕ ｓ ｈ ａｏｔｃ ｔｏ ｒ ｃ，ａ ｅｓ ｉｔ ａｃｒ ｙａｄ ｅｉｌ ｅ ｅｅ ｎｔ ｎｗｍ ｄｌ． ｓ ｉ ｓｏ ｅｏｔ ｗｍ ｄｌ ｔ ａ ｔｅ ｎ ｓ ｆ ｂ ａ ｉ， ｃ ｎ ｌ ｂｉ ｉ ｒ ｉ ｔ ｒ ｉ ｏ ｅ ｅ ｒ ｅ ｓ ｆ ｅｅ ｏ ｅ ｏ ｅ ｅ ｆ
PKPM2008节能软件操作手册

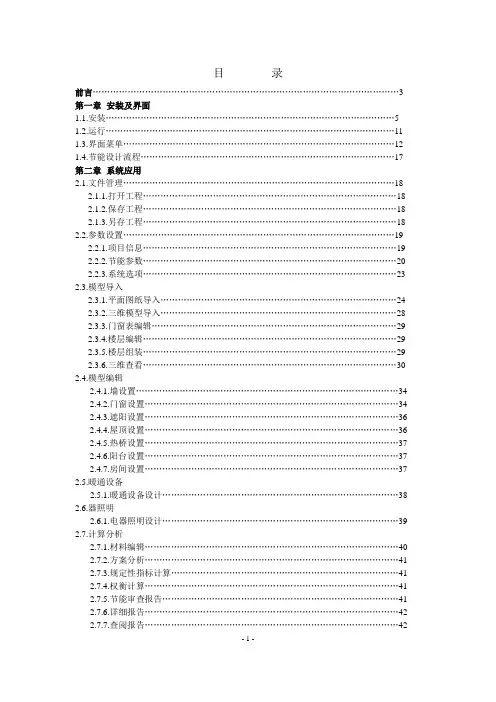

目录前言 (3)第一章安装及界面1.1.安装 (5)1.2.运行 (11)1.3.界面菜单 (12)1.4.节能设计流程 (17)第二章系统应用2.1.文件管理 (18)2.1.1.打开工程 (18)2.1.2.保存工程 (18)2.1.3.另存工程 (18)2.2.参数设置 (19)2.2.1.项目信息 (19)2.2.2.节能参数 (20)2.2.3.系统选项 (23)2.3.模型导入2.3.1.平面图纸导入 (24)2.3.2.三维模型导入 (28)2.3.3.门窗表编辑 (29)2.3.4.楼层编辑 (29)2.3.5.楼层组装 (29)2.3.6.三维查看 (30)2.4.模型编辑2.4.1.墙设置 (34)2.4.2.门窗设置 (34)2.4.3.遮阳设置 (36)2.4.4.屋顶设置 (36)2.4.5.热桥设置 (37)2.4.6.阳台设置 (37)2.4.7.房间设置 (37)2.5.暖通设备2.5.1.暖通设备设计 (38)2.6.器照明2.6.1.电器照明设计 (39)2.7.计算分析2.7.1.材料编辑 (40)2.7.2.方案分析 (41)2.7.3.规定性指标计算 (41)2.7.4.权衡计算 (41)2.7.5.节能审查报告 (41)2.7.6.详细报告 (42)2.7.7.查阅报告 (42)2.8.节能审查 (43)2.8.1.查阅结论 (43)2.8.2.生成审查文件 (43)2.9.工具箱2.9.1.计算工具 (43)2.9.2.墙线检查 (43)2.9.3.墙线修正 (43)2.10.帮助2.10.1帮助 (44)2.10.2.关于 (44)2.10.3.在线升级 (44)第三章实例应用篇建筑工程实例 (45)附录附录A 建筑外遮阳系数的计算方法 (80)附录B 外墙平均传热系数的计算方法 (83)附录C《公共建筑节能设计标准》建筑节能规范强制性条文 (85)前言为贯彻执行国家节约能源，开发利用新能源和可再生能源、保护环境的法规和政策，改善建筑室内热环境，提高冬季采暖和夏季空气调节的能源利用效率，发展节能省地型建筑，建设节约型和谐社会。
PKPM节能计算软件流程示意

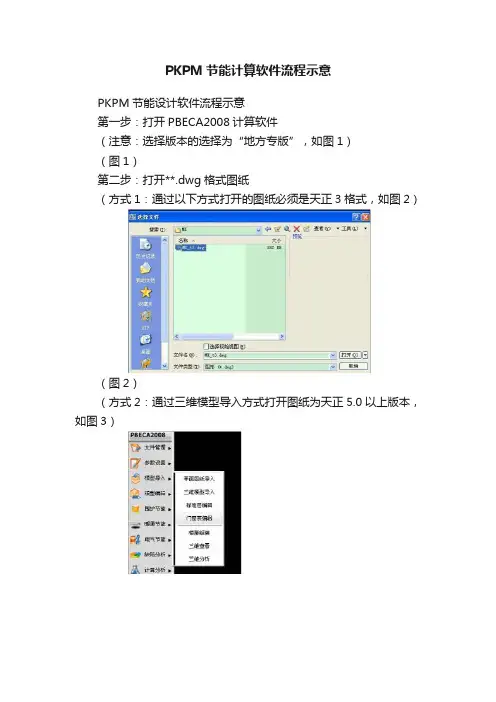

PKPM节能计算软件流程示意PKPM节能设计软件流程示意第一步：打开PBECA2008计算软件（注意：选择版本的选择为“地方专版”，如图1）（图1）第二步：打开**.dwg格式图纸（方式1：通过以下方式打开的图纸必须是天正3格式，如图2）（图2）（方式2：通过三维模型导入方式打开图纸为天正5.0以上版本，如图3）（图3）通过三维模型导入的图纸，建议在天正作图软件中将模型需要的信息（填充墙体、结构墙肢、房间分隔、门窗尺寸）进行编辑，可减少在节能计算软件中的修改工作。
建议采用方式2进行图纸标准层转换，以节约大量模型整理时间，提高工作效率。
（注意：通过方式2打开天正图纸时，必须是每张dwg格式表达一个标准层（如图4），并且在整理标准层过程中，将每个标准层的基点都移动至0，0，0点,方便以后的模型组装工作）第三步：转换标准层1.通过方式2浏览选择天正图纸，点击打开，然后点击转换标准层，完成标准层的模型转换工作.(如图5)（图4）（图5）2.按上述步骤逐层选择天正图纸进行标准层转换。
(如图6、7)（图6）（图7）第四步：楼层组装 (如图8)按实际建筑工况进行楼层组装，注意层高及层数的设置与建筑图标高系统必须一致！（注意顶层层高一般会扣除50mm的情况）（图8）第五步：三维模型查看(如图9)（图9）第六步：项目信息填写(如图10-1、10-2、10-3)(图10-1)(图10-2)(图10-3) 第七步：模型编辑(如图11)(图11)（注意1：模型热桥设置中各部位数据按结构提资的实际数据进行修正，如图12）(图12)（注意2：模型房间设置时，按建筑图逐个房间进行设置，能耗房间不能漏设，如图13）(图13)第八步：材料编辑(如图14)(图14)（注意1：外墙及热桥选用无机保温砂浆导热系数为0.07时，注意按规范指标，手动修改蓄热系数为1.26，修正系数为1.3）（注意2：太阳辐射材料表面吸收系数取值应根据外饰面材料确定，一般为水泥屋面与墙体，取值0.7，以实际工程为准，如图15）(图15)（注意3：材料编辑中关于热桥部位（柱、梁、板）钢筋混凝土厚度取值与墙体厚度有关，一般取值为200，如图16）(图16)（注意4：材料编辑中，公建项目外窗窗墙比小于0.4时，该窗可见光透射比不得小于0.4，此为强条，必须满足。
建筑节能设计分析软件PBECA高级应用一PPT课件
6
三维建模
◆天正三维导入
1、软件目前支持天正 5~天正 2014 的三维图纸的三维导入； 2、需要安装对应版本的天正插件 3、部分图纸无法进行三维导入，可能是其图层在一个图块内，需要用“x”命令
炸开后方可三维导入； 4、天正三维导入之后的有时需对照底图进行进一步的调整。
第6页/共20页
◆窗井或采光井
• 窗井或采光井按照天井建模
第15页/共20页
16
常见建模问题
◆外走廊如何建模
•可以将外走廊建成开敞式阳台，阳台的下 底板材料根据走廊的材料来设定。
第16页/共20页
17
常见建模问题
◆外围护结构为幕墙但 里面还有内墙
• 幕墙和内墙有保温，只建内墙，幕墙作为装饰幕墙； • 如果无保温，建幕墙，幕墙作为外围护结构。例如用户模型玻璃幕墙为 维护性幕墙，铝板幕墙为装饰幕墙，维护幕墙直接让幕墙承担保温性能， 建模时直接将幕墙作为外围护结构建模即可。
PbecaAddinRevitCMD.exe 3、用Revit打开模型导出.brc文件。 4、打开PKPM软件—三维导入—Revit—浏览.brc文件—转换标准层。
第7页/共20页
2、高级拼装功能
第8页/共20页
9
高级拼装功能
多塔楼、错层建筑、商住两用楼等复杂模型， 使用高级拼装，能准确的建立与设计建筑更相符的 模型。 第9页/共20页
10
高级拼装功能
原理：可将复杂的构造拆分为若干个楼层组 ，然后通过上下左右的关系进行拼接，可实 现错层跃层等复杂工程的水平或垂直拼装。
操作步骤： 1、新增楼层组，分别为每个错层的楼层组和所有错层的底层楼层组。 2、对所新增的楼层组进行关系设置，除错层的底层为父楼外，其余楼层组皆 为它的子楼。 3、依次对所有楼层组进行标准层编辑。点击确定，完成高级拼装。
PKPM节能设计操作步骤
一、对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。
（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。
2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。
这时软件会自动将图形保存到PBECA的WOR K文件夹中。
（此处注意，在提取过程中“从第几标准层开始”对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。
其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。
4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。
其他标准层类似。
移动完毕点击确定。
5、点击墙编辑子菜单，选择第一标准层，在此命令下，软件执行AutoCAD 画墙线和修改墙线的所有命令。
（此处注意，对墙线的修改必须在墙编辑菜单下进行，否则软件不能对其识别）其他标准层类似，修改完毕后点击确定。
程序将跳出对话框，点击“是”将对以上所有操作进行保存，重新封闭的房间将被分配房间号，注意：重新进行墙编辑的标准层的房间类型将恢复为其他类型，需重新指定。
居住建筑此处需注意删除所有不采暖阳台，阳台构件须在后面单独设置。
注意此处考虑的是不采暖阳台，而不是阳台是否封闭。
pkpm建筑节能设计软件.doc
pkpm建筑节能设计软件
pkpm建筑节能设计软件是由PKPM打造的一款建筑设计CAD软件，在软件中，由用户输入建筑物各部分面积，体积等，即可自动进行围护结构热工检查和耗热量计算。
下面是下面带来的关于pkpm建筑节能设计软件的内容介绍以供参考。
软件介绍
软件按原始计算数据的输入方法分两部分，其一为自动提取建筑数据方式，图形化输入热工参数，尽可能利用已有的建筑信息，减少输入；其二为交互式输入计算原始数据方式，由用户输入建筑物各部分面积，体积等，自动进行围护结构热工检查和耗热量计算。
软件功能
1．多种建筑数据的产生办法. 利用建筑软件APM产生的数据; AUTOCAD图的转换;用户用提供的建模工具单独输入。
2. 图形化方式输入修改各种围护结构和房间计算参数。
建有墙体屋顶、门窗数据库，直接从中选取；提供多种热桥输入方式。
3．节能计算。
自动计算不同朝向的窗墙比和建筑物的体形系数,对”建筑热工设计”中规定的参数进行计算和比较,自动判断是否满足标准要求。
对于按北京节能标准进行节能设计的建筑，当某些参数不满足标准要求时，自动生成参照建筑，同时计算出设计建筑和参照建筑的耗热量指标，用参照建筑对比法判断是否满足节能标准的要求。
4．对热桥部位进行结露检验。
5．图形显示不达标部位，图形显示各开间墙体和门窗面积和传热系数。
6．建有开放的气象数据库、常用的墙体屋顶数据库，墙体屋顶数据库包含通用库和地方常用做法库。
重庆市建筑节能设计分析软件的使用
重庆市建筑节能设计分析软件的使用
李清疆;莫天柱;杨丽莉
【期刊名称】《建筑节能》
【年(卷),期】2011(039)012
【摘要】重庆市建筑节能设计分析软件(建筑节能分析软件PBECA2008)为重庆地区唯一一个通过重庆市城乡建设委员会组织专家鉴定的软件.该软件是继PKPM1.0版之后容错性、易用性、稳定性、正确性和灵活方便性有显著提升的全新版本.基础建模功能与PKPM 1.0版本基本一致,对于大多敷设计人员来讲并不陌生.重庆市建筑节能设计分析软件(建筑节能分析软件PBE-CA2008)是完全根据重庆市工程建设标准而编制,它的容错性、易用性、稳定性、正确性和灵活方便性等特点也主要依赖于新增加的功能模块.主要介绍了软件常用的一些新的功能模块以供设计人员参考使用.
【总页数】5页(P67-70,80)
【作者】李清疆;莫天柱;杨丽莉
【作者单位】重庆市建设技术发展中心,重庆400015;重庆市建设技术发展中心,重庆400015;重庆市建设技术发展中心,重庆400015
【正文语种】中文
【中图分类】TU201
【相关文献】
1.福建省建筑节能设计分析软件的开发与研究 [J], 黄汉东
2.居住建筑节能设计分析软件在工程中的应用 [J], 束晓前;孙大明
3.基于AutoCAD图形界面的绿色建筑节能软件的设计分析 [J], 马琳
4.PKPM建筑节能设计软件的使用——以天庆·莱茵小镇15号楼计算为例 [J], 宁鸿敬
5.重庆市经济和信息化委员会重庆市发展和改赣员会重庆市财政局重庆市国家税务局重庆市地方税务局文件渝经信发[2014]94号关于印发《重庆市软件企业认定和软件产品登记管理办法》的通知 [J], ;
因版权原因，仅展示原文概要，查看原文内容请购买。
PKPM2008应用说明
6. 矩形
适用于绘制一个与 x、y 轴平行的，闭合矩形轴线，它只需要两个对角的坐标，因此它比 用“折线”绘制的同样轴线更快速。
7. 圆环
适用于绘制一组闭合同心圆环轴线，在确定圆心和半径后可以绘制第一个圆。 输入复制间距和次数可绘制同心圆，复制间距值的正负决定了复制方向，以“半径增加 方向为正” ，可以分别按不同间距连续复制，提示区自动累计半径增减的总和。
适用于绘制一组辐射状直轴线。 首先沿指定的旋转中心绘制第一条直轴线，输入复制角度和次数，角度的正负决定了复 制的方向，以逆时针方向为正。可以分别按不同角度连续复制，提示区自动累计复制的总角 度。
5. 连续线
适用于绘制连续首尾相接的直轴线和弧轴线，按［Del］可以结束一条折线，输入另一条 折线或切换为切向圆弧。
10. 两点圆弧
适用于绘制一组同心圆弧轴线 首先点取第一点的切线方向控制点， 然后点取圆弧的两个端点， 其复制方式同 “三点圆弧” 。
三、网点生成
网点生成的子菜单有： 1. 轴线显示 是一条开关命令，画出各建筑轴线并标注各跨跨度和轴线号。 2. 形成网点 可将用户输入的几何线条转变成楼层布置需用的白色节点和红色网格线。并显示轴线与网
二、基本轴线图素
