空调水系统管道施工工艺
空调水系统管道施工工艺要点

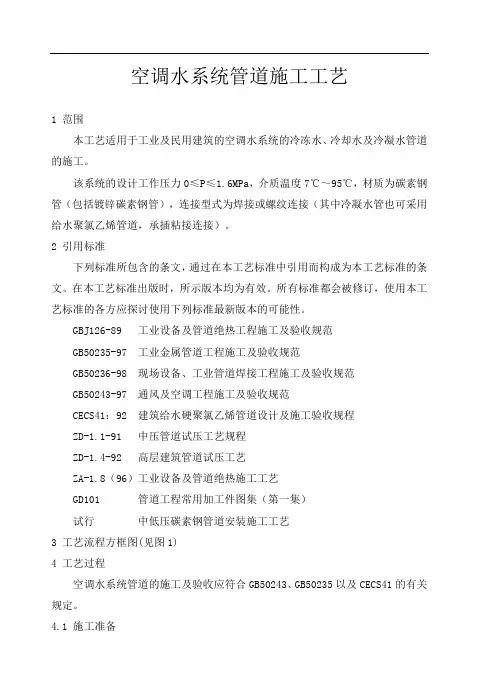

空调水系统管道施工工艺1 范围本工艺适用于工业及民用建筑的空调水系统的冷冻水、冷却水及冷凝水管道的施工。
该系统的设计工作压力0≤P≤1.6MPa，介质温度7℃～95℃，材质为碳素钢管（包括镀锌碳素钢管），连接型式为焊接或螺纹连接（其中冷凝水管也可采用给水聚氯乙烯管道，承插粘接连接）。
2 引用标准下列标准所包含的条文，通过在本工艺标准中引用而构成为本工艺标准的条文。
在本工艺标准出版时，所示版本均为有效。
所有标准都会被修订，使用本工艺标准的各方应探讨使用下列标准最新版本的可能性。
GBJ126-89 工业设备及管道绝热工程施工及验收规范GB50235-97 工业金属管道工程施工及验收规范GB50236-98 现场设备、工业管道焊接工程施工及验收规范GB50243-97 通风及空调工程施工及验收规范CECS41：92 建筑给水硬聚氯乙烯管道设计及施工验收规程ZD-1.1-91 中压管道试压工艺规程ZD-1.4-92 高层建筑管道试压工艺ZA-1.8（96）工业设备及管道绝热施工工艺GD101 管道工程常用加工件图集（第一集）试行中低压碳素钢管道安装施工工艺3 工艺流程方框图(见图1)4 工艺过程空调水系统管道的施工及验收应符合GB50243、GB50235以及CECS41的有关规定。
4.1 施工准备4.1.1 熟悉施工图纸及管道工艺流程、输送介质温度、压力及连接形式等的技术图1 工艺流程方框图要求及施工验收规范。
同时认真审阅施工图，注意施工图的设计深度和完整性，及时提出和解决设计图上存在的问题。
4.1.2 参加设计图纸会审交底,按贯标文件要求，填写好图纸交底记录,并做好签证和资料归挡工作。
4.1.3编制施工预算, 按贯标文件要求，根据预算和工程进度准备提供公司规定的合格分供方生产的材料。
4.1.4根据施工组织设计要求编制简要施工方案。
向施工班组进行安全、技术交底,交技术执行标准、验收规范,交施工方法、工艺技术要求,并签发施工交底记录和施工作业任务书。
空调水系统管道与设备安装施工工艺与质量标准

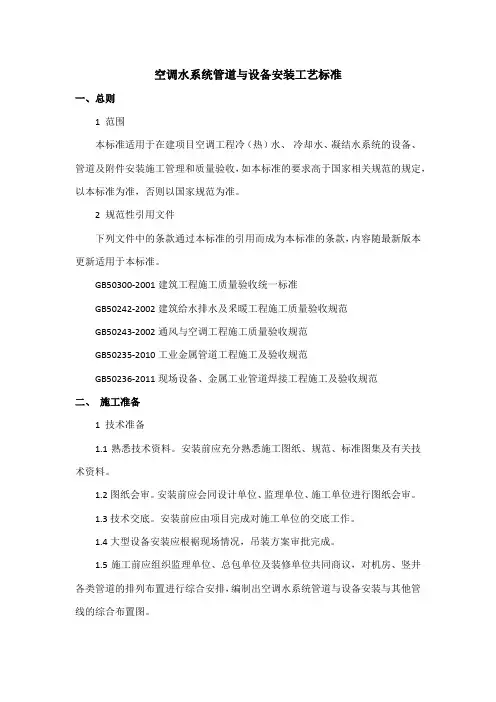

空调水系统管道与设备安装工艺标准一、总则1 范围本标准适用于在建项目空调工程冷（热）水、冷却水、凝结水系统的设备、管道及附件安装施工管理和质量验收，如本标准的要求高于国家相关规范的规定，以本标准为准，否则以国家规范为准。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。
GB50300-2001建筑工程施工质量验收统一标准GB50242-2002建筑给水排水及釆暖工程施工质量验收规范GB50243-2002通风与空调工程施工质量验收规范GB50235-2010工业金属管道工程施工及验收规范GB50236-2011现场设备、金属工业管道焊接工程施工及验收规范二、施工准备1 技术准备1.1熟悉技术资料。
安装前应充分熟悉施工图纸、规范、标准图集及有关技术资料。
1.2图纸会审。
安装前应会同设计单位、监理单位、施工单位进行图纸会审。
1.3技术交底。
安装前应由项目完成对施工单位的交底工作。
1.4大型设备安装应根裾现场情况，吊装方案审批完成。
1.5施工前应组织监理单位、总包单位及装修单位共同商议，对机房、竖井各类管道的排列布置进行综合安排，编制出空调水系统管道与设备安装与其他管线的综合布置图。
2物资准备2.1 钢材要使用符合国家标准的管材和型钢，应具备产品合格证书及材质证明。
2.2设备和阀门应具备产品合格证书和使用说明书。
2.3各种有机管道应具备产品合格证书及性能检测报告。
3作业条件准备3.1与空调水系统管道和设备安装有关的土建工程己施工完毕并检验合格，且具备安装的条件。
3. 2设备配管前，该设备应安装就位并检验符合设计要求，方可配管施工安装。
3.3管材、阀门、管道附件等经检验合格。
各项施工机具已准备就绪。
3. 4焊工和起重工等特殊工种的施工人员应持证上岗。
三、施工工艺1施工工艺流程1.1冷却塔安装工艺流程见下图。
1.2水泵安装工艺流程见下图。
1.3管道安装工艺流程见下图。
空调冷却冷冻水管道系统详细施工方案
空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。
管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。
2.2每台水泵的进水管上应安装闸阀或碟阀，压力表和Y 型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。
2.3所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。
绘制加工图管道切割预制管道连接现场测绘管道安装 管道试压 管道冲洗 管道配件及阀门安装压力仪表安装支吊架制作 支吊架油漆 支吊架安装防腐保温2.4安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。
2.5空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀。
2.6空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。
2.7管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。
2.8空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
2.9冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。
2.10空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。
2.11穿越沉降或变形缝处的水管应设置金属软管连接。
2.12空调立管穿楼板时，应设套管。
安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
2.13管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。
空调水管安装施工方案
空调水管安装施工方案一、前期准备在进行空调水管的安装施工前，需要进行以下准备工作：1.安全检查：检查施工现场是否存在安全隐患，确保施工人员的安全。
2.水管选购：根据空调机型和布置位置选择合适的水管，确保尺寸和材质符合要求。
3.工具准备：准备必要的安装工具，如扳手、刀具、扎带等。
4.施工计划：制定详细的施工计划，包括安装位置、走向、连接方式等。
二、安装步骤1. 确定安装位置根据空调室内外机的布置位置和建筑结构，确定水管的安装位置，避免遮挡和损坏。
2. 测量和切割根据安装位置的要求，测量水管的长度，并使用合适的工具进行切割。
注意保持切口平整，避免渗漏。
3. 连接水管将切好的水管按照预定的布置位置连接起来，并采用合适的连接方式进行固定，确保连接牢固，避免漏水。
4. 保护措施在水管连接处使用防水胶带或其他密封材料进行包裹，确保连接处无漏水现象，并对水管进行绝缘处理，避免发生意外。
5. 压力测试安装完成后，对水管进行压力测试，查看是否有漏水现象，确保安装质量符合要求。
6. 清理整理清理施工现场，清除杂物和垃圾，整理工具和材料，保持安装现场整洁。
三、验收和调试完成安装施工后，进行验收和调试工作，包括以下内容：1.检查漏水情况：对安装的水管进行全面检查，查看是否有漏水现象。
2.通电测试：连接电源进行调试，检查空调是否正常运行。
3.调整水流：根据需要调整水管的流向和流量，确保水流畅通。
4.告知用户：完成验收后，向用户说明安装情况和注意事项。
四、注意事项在进行空调水管安装施工时，需要注意以下事项：•安全第一：施工时要严格遵守安全规定，确保人员和设备的安全。
•细心认真：在安装过程中要细心认真，确保水管连接牢固，避免漏水。
•整洁环保：施工结束后要及时清理现场，保持环境整洁。
•定期维护：建议定期对水管进行检查和维护，延长使用寿命。
空调水管的安装施工需严格按照以上步骤进行，确保安全和质量，提高使用效果。
通风空调工程空调水系统管道安装施工方案
通风空调工程空调水系统管道安装施工方案1、施工参数设计1.1 空调水系统管道选型在空调水系统管道施工中，管道选型非常重要，其直接影响到整个系统的运行效果和性能。
不同的空调系统在流量和压力方面有不同的要求，合理选择管道材料和尺寸可以确保空调系统能够满足设计要求，并保持稳定的工作状态。
空调水系统中的水可能含有溶解的氧气、氯离子等腐蚀性物质，因此管道材料需要具有良好的耐腐蚀性能，以防止管道腐蚀和漏水问题出现。
在一些特殊情况下，管道需要承受高温或低温环境，例如制冷系统中的冷却水管道，按需选择具有良好热传导性能的管道材料可以提高系统的效率和性能。
1.2 支吊架选型与安装支吊架是空调水系统管道安装时使用的一种支持装置，其作用是支撑和固定管道，以确保管道的稳定性和安全性。
因此在施工时选择固定支架、滑动支架及吊架，在管道转弯处加设吊架。
针对主体施工阶段，对受力较大处的管道支架，按照支架深化图配合结构施工进行预留、预埋。
对机房等处管线较密集但还未出施工详图的部位，计划在梁上预埋通长钢板，支架生根部位应尽可能设置在梁柱等承重部位。
1.3 施工工艺设计当通过上述内容完成通风空调工程空调水系统的管道、吊架参数设计后，即可开展管道安装施工。
1.3.1 施工准备在正式施工之前，采用 BIM 技术，根据机电施工方案要求，利用Revit等软件对机电各专业管线、设备进行综合排布，与建筑、结构及机电各系统内部管线进行碰撞检测，并进行管线排布优化，以防止在正式施工时因各系统管线碰撞而造成不必要的二次施工。
碰撞检测后的三维施工模型可直接生成施工平面图，也可以利用三维模型对现场施工班组进行交底。
1.3.2 支吊架安装在安装开始前核对支吊架材质、规格、质量、外形尺寸，确认支吊架不存在漏焊、裂纹问题。
进行支吊架安装时，主要通过以下步骤实现。
1）定位标记根据设计要求，在墙面或天花板上进行定位标记，确定吊支架的位置和间距。
2）钻孔安装使用合适的电钻或打孔器，在标记的位置上进行孔洞的钻取。
空调水系统管道与设备安装工程施工工艺标准
空调水系统管道与设备安装工程施工工艺标准1 适用范围本标准适用于空调工程水系统安装子分部工程,包括冷（热）水、冷却水、凝结水系统的设备（不包括末端设备)、管道及附件安装工艺.2 引用标准《工业金属管道工程质量检验评定标准》(GB50184—93)《工业设备及管道绝热工程质量检验评定标准》(GB50185-93)《工业金属管道工程施工及验收规范》（GB50235—97）《现场设备、工业管道焊接工程施工及验收规范》(GB50236-98）《建筑给水排水与采暖工程施工质量验收规范》（GB50242-2002）《通风与空调工程施工及验收规范》(GB50243—2002)《工业设备及管道绝热工程设计规范》(GB50264-97）《建筑工程施工质量验收统一标准》（GB50300—2001）《建筑安装分项工程施工工艺规程（第三分册)》（DBJ01—25-96）《建筑设备施工安装通用图集》(91SB6、SB7)3 术语空调工程Air Conditioning Works空气调节与空气净化系统工程统称为空调工程. 制冷设备Refrigeration Machine 能够持续、稳定提供冷(热）源的设备。
组合式空调机组Modular Air Handling Unit是一种由制造厂家提供预制单元、可以完成对空气过滤、加热(冷却)、加湿(去湿）、消声、热回收、喷水处理、新风处理、新回风混合等多种处理功能，并可在使用现场进行组装的大型空气处理设备。
风机盘管Fan Coil Unit-位于空调系统末端，具有换热器(冷、热)、小型通风机的通风换热设备。
4 材料、设备要求4。
1 空调水系统使用的管子、管件、密封填料等附属材料应符合国家现行有关标准。
管子、管件及附属材料应有出场合格证及检测报告。
4.2 镀锌碳素钢管、无缝钢管、钢塑复合管及管件的规格种类应符合设计要求，管材不得弯曲、管壁内外镀锌均匀、无锈蚀、无飞刺、重皮及凹凸不平现象。
空调水系统施工工艺及施工方法
空调水系统施工工艺及施工方法一、管道材料的选用：1.冷冻水供回水管的管材及连接方式:⏹DN≤65，采用镀锌钢管，丝扣连接（配件、阀门等设备采用丝扣连接）。
⏹DN80≤DN≤DN150，采用焊接钢管，焊接连接，（配件、阀门等设备采用法兰连接）。
⏹DN200≤DN≤DN800，采用螺旋钢管，焊接连接（配件、阀门等设备采用法兰连接）。
2.冷却水供回水管的管材及连接方式:⏹DN≤100，采用镀锌钢管，丝扣连接，（配件、阀门等设备采用丝扣连接）。
⏹DN125≤DN≤DN150，采用焊接钢管（热镀锌）焊接连接，（配件、阀门等设备采用法兰连接）。
⏹DN200≤DN≤DN700，采用螺旋钢管，焊接连接（配件、阀门等设备采用法兰连接）⏹直埋管道采用球墨铸铁管，管内涂塑，管外涂沥青防腐层，采用柔性接头，承插式连接，与非直埋管采用法兰连接。
3.空调凝结水管材及连接方式:⏹空调凝结水管采用镀锌钢管，丝扣连接，（配件、阀门等设备采用丝扣连接）。
二、管道套管：在管道穿墙壁和楼板时，均设置刚性套管。
套管有足够的尺寸，以保证穿过墙壁的管道能自由移动。
穿过外墙的管道套管采用刚性防水套管，管道与隔热层之间采用软的、不沉降的防水树胶覆合物完全填塞，以保证气密。
在管道穿过防火墙和地板时，采用厚度为6mm法兰的金属防火板焊在该管子的周围，并位于地板/墙壁厚度的中心，该法兰的直径与管道套管的内径相同。
三、管道支撑及预埋件（一）、管道支撑1.对用于室内的所有的吊架、杆、夹子、防护挡板，金属框架支撑部件和辅助的吊架用镀锌件。
2.管道支吊架安装固定前，要进行标高和坡降测量并放线。
使用的吊杆，其垂直调节距离最小为40mm。
3.管道支、吊、托架安装时，除特殊注明外，均应设置固定支架。
固定支架要牢固地固定在建筑的梁、柱、板等处。
4.所有被支撑的管道须用卡箍固定在支架上，接触良好，固定牢靠，防止产生不相称的应力。
5.在排列有两个或两个以上的水平管道的地方，可使用梯形吊架代替独立的吊架。
空调冷却冷冻水管道系统详细施工及方案
空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。
管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。
2.2每台水泵的进水管上应安装闸阀或碟阀，压力表和Y型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。
2.3所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。
2.4安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。
2.5空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀。
2.6空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。
2.7管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。
2.8空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
2.9冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。
2.10空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。
2.11穿越沉降或变形缝处的水管应设置金属软管连接。
2.12空调立管穿楼板时，应设套管。
安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
2.13管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。
2.14除地下一层车库部分管道明装外，所有管道暗装设于吊顶内。
空调水管道施工工艺
空调水管道施工工艺1空调水管道施工工艺供回水管管径DN<50mm的采用镀锌钢管，管径DN>50mm的采用无缝钢管；连接风机盘管进回水管采用铜质球阀，凝结水管采用PVC管。
1．1管道安装工艺流程：1．2钢管焊接：焊接时应有防风、防雨雪措施，焊区环境温度低于-20℃，焊口应预热，预热温度为100-200℃,预热长度为200-250mm。
管材壁厚在5mm以上者应对管端焊口部位铲坡口，如用气焊加工管道坡口，必须除去坡口表面的氧化皮，并将影响焊接质量的凹凸不平处打磨平整。
管材与法兰盘焊接，应先将管材插入法兰盘内，先点焊2-3点再用角尺找平后方可焊接，法兰盘应两面焊接，其内侧焊缝不得凸出法兰盘密封面。
法兰盘联接衬垫采用厚度为3mm的石棉橡胶垫。
垫片要与管径同心，不得放偏。
管道焊缝不得埋入墙内或不便于维修的地方，焊接修补次数不得超过两次，否则应割去1．3管道支架管井内干管每层设支架。
水平水管设支吊架，支吊架间距见下表：1．4管道系统冲洗：管道安装后应进行系统冲洗，管道系统冲洗应在管道试压合格后，调试运行前进行，可与试压连续进行，系统清洁后方能与制冷设备或空调设备连接。
管道冲洗进水口及排水口应选择适当位置，并能保证将管道系统内的杂物冲洗干净为宜。
排水管截面积不应小于被冲洗管道截面的60%，排水管应接至排水井或排水沟内。
冲洗时，以系统内可能达到的最大压力和流量时行，直到出口处的水色和透明度与入口处回测一致为合格。
管道穿墙或楼板时应配合留洞或预埋套管，管道与墙壁之间留50mm间隙。
非特别注明外，管道与墙壁或与套管之间的间隙应用耐火的柔性材料密实填充。
安装在楼板内的套管其顶部应高出地面20mm。
管道安装前必须将管内的污物及锈蚀清除干净；安装停顿期间对管道开口应封闭。
管道系统安装后必须进行水压试验，冷冻水系统和冷却水系统试验压力为工作压力1.25倍，最低不小于0.6Mpa。
水压试验时，在10min内，压力下降不大于0.02Mpa，且外观检查不漏为合格。
空调水系统管道安装工程施工方案[详细]
![空调水系统管道安装工程施工方案[详细]](https://img.taocdn.com/s3/m/69d7089b915f804d2b16c1cc.png)
空调水系统管道安装工程施工方案一、空调系统简介1、冷热源本工程冷热源分别由设在地下室的制冷机房和锅炉房提供,夏季提供7～12℃冷冻水;制冷机房选用两台离心式冷水机组和一台螺杆式冷水机组;冬季空调热源由地下一层锅炉房换热站供给50／40℃热水,经机房内分集水器供给楼内;空调水系统为四管制,风机盘管回水管上设温控电动两通阀,新风机组、空调机组回水管上设动平衡电动调节阀,根据负荷变化,对水路系统进行自动控制,有利于节能.局部区域采用两管制.2、系统形式采用风机盘管加新风系统,风机盘管负担房间内负荷,新风机组负担新风部分负荷.新风由各层的新风口经空气处理机进行预热交换后,经风管送到各房间.风机盘管设于吊顶内.局部区域采用全空气系统,设置空调送回风.由新风竖井和新风管道向空调机组补充新风.二、施工准备2、施工物资准备材料、设备、配件、制品、机具是保证施工顺利进行的物资基础,这些物资准备工作必须在工程开工之前完成.根据各种物资的需要量计划,分别落实货源,安排运输和储备,使其满足连续施工的要求.A、物资准备工作程序:(如流程图)B、施工材料进场计划空调专业主要材料进场计划表:3、主要施工机械计划主要施工机械设备计划表: 表3.7三、管道安装1、主要施工程序管道安装总原则:先预制后安装,先干管后支管,先立管后水平管,先高处后低处,先里后外,先系统试压后冲洗,最后进行防腐、保温及隐蔽验收.主要施工程序:施工准备－→预留、预埋－→材料的采购、检验及保管－→管道预制－→管道放线－→支吊架制作、安装－→管道及附件安装－→管道试压、清洗及吹扫－→管道防腐－→管道保温及刷标识漆－→系统调试2、主要施工方法及技术要求:A、施工准备:a)施工前认真熟悉图纸和相应的规范,进行图纸会审.仔细阅读并理解设计说明中关于空调水管道的所有内容,与图纸内容有无冲突之处,系统流程图与平面、剖面图有无不符之处,设计要求与现行的施工规范有无差别等.熟悉管道的分布、走向、坡度、标高,并主动与结构、装饰、通风、给排水、电气专业核对空间使用情况,及时提出存在的问题并做好图纸会审记录.b)编制施工进度计划、材料进场计划及作业指导书;c)对施工班组进行施工技术交底,方式是书面交底和口头交底,使班组明确施工任务、工期、质量要求及操作工艺.交底可根据进度进行多次,随时指导班组最好地完成安装任务.d)根据现场情况配置机械设备,计量器具及劳动力计划.B、材料采购、进场、检验及保管程序如下:材料需用量计划→购计划→材料入库前的检查→入库→出库自检→二次搬运→使用前的班组自检→使用a)所用管材必须具有质量证明书、合格证等资料,阀门等管道附件本体上必须有完好无损的铭牌.b)管道和管件进入现场经自检合格后,及时填写材质报检单,向监理工程师报验,经检查合格后,方可使用.c)进场的材料堆放整齐,规格、型号、材质要分清,每一种材料必须挂牌,注明规格、名称、材质并建立台帐,做到账、物、卡相符,收发手续完整.堆放中要有防止管材变形的措施,不能堆码过高.d)管道、管件、阀门等在搬运、安装过程中要轻拿轻放,禁止扔摔等方式搬运.C、管道在验收及使用前进行外观检查,其表面符合下列要求:a)无裂纹、缩孔、夹渣、重皮等缺陷;b)无超过壁厚负偏差的锈蚀、凹陷及其他机械损伤;c)有材质证明或标记.d)阀门的型号、规格符合图纸及设计要求,安装前从每批中抽查10％进行强度和严密性试验,在主干管上起截断作用的阀门逐个进行试验,并报监理验收.同时阀门的操作机构必须开启灵活.如右图3、管道预制:A、为了提高施工效率,加快施工进度,保证施工质量,在熟悉图纸及现场的基础上,根据工程进度计划的要求组织安排,在预制场地集中进行预制.本工程可集中预制范围如下:a)风机盘管的配管(设备数量多,管件和阀件丝扣连接口多)b)水泵和冷水机组的配管(附件和接口较密集)c)空调机和新风机的配管(设备数量多,管路相似)d)换热器的配管连接e)干管施工中与管件连接(弯头、法兰、变径)要尽量以活口形式在地面预制.B、预制程序C、技术要求及施工方法预制前先按设计图纸设计的管线,确定可行的具体的预制件品种及长度:预制的半成品要标注清楚编号,分批分类存放,运输和安装过程中要注意保护预制件,以便对号安装正确.根据图纸设计的材质、管径和壁厚,进行钢管的预先选择和检验,矫正管材的平直度,整修管口.采用砂轮切割机与割管机切割,管子切割时注意切口的位置,管子端面要求平整,无裂纹、无毛刺.为了尽量减少固定焊口的焊接量,将钢管及管件(成品供应)在地面预制成管道组成件,管道组成件预制的深度以方便运输和吊装为宜.D、焊接:壁厚＞4毫米要开坡口(坡口型式见下表),开坡口使用坡口机,需除净表面氧化层,坡口不得有裂纹、夹层等缺陷,坡口内外表面要清理干净;管道焊缝应有加强面高度和遮盖面宽度,具体尺寸见下表.焊缝处不得有裂纹、夹渣、气孔、砂眼等缺陷;焊缝尺寸要求:坡口尺寸要求:管道坡口要求表面整齐、光洁,不合格的管口不得进行对口焊接.管道对口时外壁必须平齐,用钢直尺紧靠一侧管道外表面,在距焊口200米另一侧管道外表面处测量,管道与管件之间的对口,也要做到外壁平齐.钢管对好口后进行点固焊,点固焊与第一层焊接厚度一致,但不超过管壁厚的70％,其焊缝根部必须焊透,点焊位置均匀对称.采用多层焊时,在焊下一层之前,将上一层的焊渣及金属飞溅物清理干净.各层引弧点和熄弧点均错开2O米米.焊缝均焊满,焊接后立刻将焊缝上的焊渣、氧化物清除.焊缝外观检验:焊缝表面须完整,高度不低于母材表面并与母材圆滑过度,焊缝宽度超出坡口边缘2～3米.E、法兰连接:法兰与管道焊接连接时,插入法兰盘的管子端部距法兰盘内端面为管壁厚度的1．3～1．5倍,便于焊接.焊接法兰时,保证管子与法兰端面垂直,里外施焊.法兰的衬垫不得突入管内,紧固螺栓要按对称十字形顺序,分两次或三次拧紧,保证法兰衬垫受力均匀,同时保证法兰的严密性,拧紧后以露出螺母两扣螺纹为宜.F、丝接:管子丝扣采用机械套丝,管径DN32米以上要分两次进行套丝,不可一次套成,管子螺纹要规整,不得有断丝或缺丝现象.安装螺纹管件要按旋转方向一次装好,不得倒向.安装后,外露2～3扣螺纹,并清除剩余填料,对外露螺纹涂樟丹防锈漆防腐.管道螺纹连接时,在管子的外螺纹与管件或阀件的内螺纹之间加油麻,先将麻丝抖松成薄而均匀的纤维,从螺纹的第二扣开始沿螺纹方向进行缠绕,缠绕好后表面沿螺纹方向涂白厚漆,然后拧上管件,再用管钳收紧.填料缠绕要适当,不得把厚漆、麻丝从管端下垂挤入管腔,以免堵塞管路.G、沟槽式卡箍连接:a)沟槽连接安装工艺流程:b)管道沟槽加工步骤如下:7 检查检查压好的沟槽尺寸,如不符合规定,再微调,进行第二次压槽,再一次检查沟槽尺寸,以达到规定的标准尺寸.4、管道放线A、放线程序:B、管道放线由总管到干管再到支管放线定位,放线前逐层进行细部会审,使各管线互不交叉,同时留出保温及其它操作空间.C、空调水管道在室内安装以建筑轴线定位,同时又以墙柱为依托.定位时,按施工图确定的走向和轴线位置,在墙(柱)上弹画出管道安装的定位坡度线,冷热水及凝结水管道坡度按照图纸标注执行;坡度线宜取管底标高作为管道坡度的基准.D、立管放线时,打穿各楼层总立管预留孔洞,自上而下吊线坠,弹画出总立管安装的垂直中心线,作为总立管定位与安装的基准线.5、支、吊架制作、安装A、支吊架安装程序:管道支架的选择考虑管路敷设空间的结构情况、管内流通介质种类、管道重量、热位移补偿、设备接口不受力、管道减震、保温空间及垫木厚度等因素选择固定支架、滑动支架及吊架.B、支架的位置确定:固定支架的安装位置原则上按图纸施工.活动支架安装间距(米)根据现场条件参考下表确定:公称15 20 25 32 40 50 65 80 100 125 150 200 250 直径支架1.52.0 2.0 2.53.0 3.04.0 4.0 4.55.06.07.08.0 间距C、管道穿越墙体时,从墙面两侧各向外量出1米,以确定墙两侧的两个活动支架位置;管道转弯处的支撑要特别予以重视,自管道转弯的墙角,补偿器拐角各向外量过l米,使活动支架定位.在穿墙、转弯处活动支架定位后,剩余的长度里,按不超过最大间距的原则,尽量均匀地设置活动支架.D、支、吊架形式按《施工总说明》选用国标03SR417-2“装配式管道吊挂支架安装图”、95R417-1“室内热力管道支吊架安装图”(以下画出几种常用的典型样式供参考):a)支架1 管道2 木托3 U型螺栓4 支梁b)滑动支架c)吊架U型管卡吊杆钢板角钢垫片螺母或槽钢支撑角钢双螺母管道木托吊杆垫片d)穿楼板固定支架e)穿楼板活动支架注:如结构未考虑预埋件,则在现场考虑用膨胀螺栓等方式f)支架的安装:包括支架构件预制加工和现场安装两道工序.制作支、吊架时,采用砂轮切割机切割型钢,磨光机打磨切口至光滑,台钻钻孔,不得使用氧乙炔焰吹割孔,焊制要圆滑均匀.各种支吊架要无毛刺、豁口、漏焊等缺陷,支架制作后要及时刷漆防腐.现场安装:①要根据管道支架位置充分考虑管线的坡度.②管道安装时要及时调整支、吊架.支、吊架位置要准确,安装平整牢固,与管子接触紧密.固定支架必须安装在设计规定的位置上,不得任意移动.③管道与支架之间要用经过防腐处理的木托隔开,木托厚度同保温层厚度.④在支架上固定管道,采用U型管卡.制作固定管卡时,卡圈必须与木托外径紧密吻合、紧固件大小与管径匹配,拧紧固定螺母后,管子要牢固不动.⑤无热位移的管道,其吊杆垂直安装.有热位移的管道,吊点设在位移的相反方向,按位移值的1／2偏位安装.⑥管道安装过程中使用临时支、吊架时,不得与正式支、吊架位置冲突,做好标记,并在管道安装完毕后予以拆除.6、管道及附件安装A、安装程序:定位划线吊装对口连接复查调整预制件运输附件安装B、安装方法:管道安装前,测量管道中心线及支架标高位置无误后,开始管道安装就位.管径<DN50米米的管道及附件采用丝扣或配件连接;DN50米米≤管径＜DN80米米的管道与管道采用焊接或法兰连接,管道与附件采用法兰连接;管径≥DN80米米的管道采用沟槽卡箍连接.大口径立管安装考虑按自下而上逐层安装.为便于施工,将起弯处水平管与弯头的接口做活口处理.管材由地面一层运进管道间并进行组对焊接.每点固或焊完一个口,将上面的管段向上一楼层推进,为便于吊装,管子在组对时焊吊耳.每安装一层,以角钢U型管卡固定,以保证管道的稳定及以下各层配管量尺的准确.立管底部要设钢性支撑.每层地面设固定支架.C、水平管的安装:①放线、定位核准,支架正确安装后,管子就要进行安装.②上架前进行调直, 对用量大的干管进行集中热调,小口径的管子用手锤敲击冷调.③管子上架,小口径管道用人力抬扛,当使用梯子时,应注意防滑;大口径管子用手动倒链或电动葫芦吊装,注意执行安全操作规范.④管子上架后连接前,对大管子进行拉扫,即用钢丝缠破布,通入管膛清扫,对小口径管,上架时敲打、“望天”(从管膛一端望另一端的光亮),以确保管道安装内部的清洁、不堵塞.D、干管的对口连接:为尽量减少上架后的死口,组织班组精心考虑,在方便上架的情况下尽量在地面进行活口连接.E、干管变径与接支管:干管变径采用成品管件.在采用偏心大小头时,安装时使偏心分别向下和向上.分支管与主干管连接采用焊接、开孔机械连接或沟槽连接;在施工中抓好划线准确及组装连接质量,不允许无模板划线,不允许开大孔将分支干管插入主管中连接.为减少工人下料的困难,专业工程师可编制现场下料软件,储存各种与开孔下线的准确模板图样尺寸.F、附件安装:阀门:安装前按规范进行试压.截止阀、止回阀和过滤器的方向均有一定的规定,在安装时按介质流向确定其安装方向,并应清扫连接管道内的灰尘、沙土以及焊接时喷漏的焊渣;安装丝扣阀门时,保证螺纹完整无缺,并以聚四氟乙烯生料带缠绕.安全阀须在系统运行前及运行后分别调校,开启和回座压力须符合设计文件的规定.安装法兰阀、软接头、过滤器等法兰配件时,法兰垂直于管子中心线,法兰连接使用同一规格螺栓,安装方向一致.过滤器:安装时要将清扫部位朝下,并要便于拆卸.波纹管补偿器的安装:在安装前,先将管道敷施好,在安装波纹管处,切去波纹管所需管长再将波纹管装好,流体流向标记不能装反.按照设计型号和要求进行预拉伸(压缩),方法为装好波纹管,在波纹管以外的管段上切去一段和预拉伸的长度相等的管长,拉伸管道后再焊接.卸下波纹管的拉杆.管路上的温度计、压力表等源部件的开孔和焊接在管道试压前进行.四、管道防腐需要做防腐处理的管路,可以在预制时进行第一遍防腐,涂刷底漆前,用钢丝刷清除表面的灰尘、污垢、锈斑、焊渣等杂物:涂刷油漆,厚度均匀,色泽一致,无流淌及污染现象.所有管道、管件及支架均刷两道防锈漆,第一道防锈漆在安装前涂好,第二道防锈漆在试压合格后及时进行涂刷.五、管道保温1、保温方式根据设计说明,管道保温采用橡胶发泡管壳保温材料,保温层厚度根据水管管径不同而不同,具体规格见下表:管道公称直径DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100保温层厚度30米米30米米30米米35米米35米米35米米35米米40米米管道公称直径DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450保温层厚度40米米40米米40米米45米米45米米45米米50米米50米米水管保温前应经除锈和清洁表面,刷过防锈漆两道.空调冷水供回水管与其支架之间采用与保温层厚度相同的经过防腐处理的高密度垫块.其位置不得妨碍水过滤器的拆装,也不得占用设备操作空间.冷却水管在室外部分需要将电伴热施工完成及验收合格后,再进行电伴热式的绝热保温,保温层厚度按设计要求DN≤200,保温厚度30米米;DN>200,保温厚度40米米.2、施工特点及重要性本工程保温工作量大,施工质量要求很高:从技术上说,保温不好,严重的后果是能量损失大;从使用上说,夏季在暴露的钢管外表和保温不密实的附件处、支架处甚至仪表接嘴处产生大量冷凝水,俗称“冷汗”,往往汗如雨下,滴流如注,加大了冷量损失,影响装饰美观,影响管材的使用寿命;从观感上说,保温是脸面、衣裳,是反映工程形象的关键之一,要达不到整齐、密实、美观的质量要求,则面目可憎,达不到做为精品工程应有的要求.3、施工方法和技术要求A、施工工序:现场下料→涂胶→保温粘贴→缠绕胶带→质量检查→保温验收.管道的保温应在管道试压或通水、防腐完成以后进行;非水平管道的保温自下而上进行;管道的保温要密实,特别是三通、弯头、支架及阀门、法兰等部位要填实.B、管材、板材的选用:保温材料一般分为管材和板材两大类.管材内径与相应的管道外径一致,例如DN40的焊管外径为48米米,相应保温层内径就应为48米米,依此类推.板材一般幅宽1米和0.8米两大类,按照不同的保温管道截取不同尺寸粘接.一般情况下,当管道外径不大于89米米时,选用管材保温;100米米及以上选用板材保温.六、设备安装1、施工工序及工艺流程A、施工原则及顺序:设备安装原则为:根据土建施工进度,现场具备的条件,进行冷水机组、空调机组、等设备的安装,风机盘管及各种风机均随风、水管道的安装全面开展.根据本工程设备量大、布局较分散的特点,需要专门安排施工班组进行重要设备和一般设备的安装施工.B、施工程序:a)转动设备安装工艺流程施工准备→设备运输及开箱检验→基础复核、放线→找正找平→地脚螺栓灌浆→接线调试→电动机空载试车→负荷试车→竣工验收a)静设备安装工艺流程施工准备→设备运输及开箱检验→吊装就位→找正找平→地脚螺栓灌浆→联动试车→竣工验收3、主要设备安装A、冷冻机房内设备安装a)制冷机组安装设备开箱检查:①为保证设备安装质量,加快工程进度,设备安装前对设备进行严格仔细的验收,以便能事先发现问题,予以处理.②设备的开箱检查应由施工单位汇同总包单位、建设单位及供货厂家一起进行.③冷水机组拆箱时要注意保护机组的附属管路、仪表、电器及设备外表不受损坏.④对设备型号、规格、数量及外观有无缺陷等作认真的检查记录.⑤根据设备的安装图和生产厂家提供的装箱清单,仔细清点和检查设备零部件的数量和质量,并认真填写“设备开箱检查记录”.⑥随机所带专用工具,易丢、易损件要妥善保管.⑦设备外露接口要及时暂予密封,不得有灰尘和杂物进入.⑧开箱检查结束后,应将原包装箱重新封好.设备基础验收:①设备安装前对照土建图、安装图和设备实际尺寸对基础进行验收,以便确认基础有无问题,使问题提前得到解决,保证安装的质量与进度.②具体验收内容包括以下各项:Ⅰ检查土建提供的中心线、标高基准点是否正确:Ⅱ对照设备和工艺图检查基础外形尺寸、标高及相互位置尺寸等:Ⅲ基础表面不得有蜂窝、空洞、露筋等缺陷:Ⅳ地脚螺栓孔内的脏物、积水等全部清除干净;Ⅴ预埋钢板的位置、大小、数量是否正确:Ⅵ设备基础部分的偏差须符合下表的要求:冷水机组卸车:冷水机组的吊装前应核实吊装现场的情况是否满足作业条件;检查预留吊装孔的尺寸、检查吊车的回转半径内有无阻挡物;检查吊车支撑处的地面强度是否满足要求.作业现场验收完毕后方可进行吊装操作.冷水机组二次运输:冷冻机组安装于地下一层,一次调运只能放置到机房内,冷水机组运输采用托排、滚杠进行运输,利用卷扬机牵引钢丝绳进行托动.运输示意图如下:拖排用两根20＃槽钢做成,其间用16＃槽钢五根焊接在一起.20＃槽钢的两端底部100米米的长度做成上翻30度的形状,以便于滚杠的进入.如下图所示:滚杠用φ89×6的无缝钢管做成,每根2.5米长,大约需要15根.为防止滚杠将地坪压坏,须用150×200×2000的枕木,铺成轨道,两条轨道之间的距离大约为1.8－2.l米,轨道铺设方式如下图所示:分别在柱子上固定两台两吨的电动卷扬机,牵引拖排,在适当的地方设置导向滑轮,以便牵引在各个方向段行进的拖排.需固定卷扬机及导向滑轮处的柱子必须加以保护,钢丝绳不得直接拴在其上,要在柱子的棱角处加垫术与钢丝绳隔开,以免卷扬机牵引时损坏柱子.由于冷冻机房内设备基础较多,供机组运输的空间较为狭窄,故设备在冷冻机房内的运输必须严格按照事先制定好的行走路线进行.设备就位:设备就位前事先用枕木及钢板铺设斜坡,同时在基础上垫置枕木,以保护地脚螺栓.将托排牵引索通过滑轮组接至卷扬机,由卷扬机将设备托至基础上.设备就位示意图如下:调整设备在基础上的位置,在设备的四角各用一只5t齿条式千斤顶将设备顶起,随后将设备上的拖排、滚杠抽去,放下设备,完毕后将设备放置于基础上,此后可对设备进行找平找正工作.设备就位前找出设备本体的中心线.垫铁的敷设应符合《机械设备安装工程施工及验收通用规范》中的有关规定,每组垫铁必须垫实、压紧、接触良好,相邻两垫铁组的距离为500～1000米米.对于直接安装在较厚混凝土基础上的设备,将设备的底座安装在厚度为25米米以上的橡胶垫板或减震装置上,安装要求必须符合工程设计文件的规定.机组调平找正:①设备吊装就位后,使其中心与基础轴线重合.并列的机组,须排列整齐,标高一致.②机组找平在与压缩机底面平行的其它加工面上进行,纵横向水平度偏差不应超过0．l／1000:压缩机在主轴上找正,纵向的水平度偏差不应超过0．03／1000:压缩机在机壳中分面上找正,横向水平度偏差不应超过0．l／1000.b)水泵安装:施工顺序:施工准备→运输及开箱检验→基础验收复核、放线→放置减震垫→底座及机组就位→找正找平→电动机空载试车→负荷试车基础检查及减震垫布置:基础验收清理,根据安装图、土建图及设备的实际尺寸对基础进行验收.验收合格后将基础表面油污及杂物清理干净.减震垫布置要根据泵的安装标高及重量选用适当的减震垫,使减震垫的上表面在同一水平面上.减震垫的布置要符合设备技术要求.运输就位:用叉车将其运至冷冻机房外侧的通道处,用移动式龙门架将设备吊运至冷冻机房内,放置于准备好的手动液压拖车上,运至基础附近后,再用移动式龙门架或人字架吊装就位.安装时先将混凝土或型钢底座用龙门架、倒链平稳放置在基础减震垫上,再吊装就位泵机组,将机组底座螺栓孔对准并穿入地脚螺栓,带上螺栓.找正时用径纬仪或拉钢丝绳的方法找正设备,有相互位置关系的几台泵之间还应满足其位置要求.用框式水平仪将其水平度调整到规范要求的范围内.紧固地脚螺栓,螺帽要平扣或留出一扣的长度.其它设备就位:。
空调水系统管道安装工程施工方案
空调水系统管道安装工程施工方案一、工程概述：二、施工方案：1.施工前准备：（1）组织安全培训，确保施工人员具备相关的安全操作知识；（2）制定施工方案，明确施工步骤和质量要求；（3）准备施工材料和设备，保证施工顺利进行。
2.施工工艺：（1）水管连接：①首先，确定管道布置方案，要考虑到管道的长度、弯曲度和连接处的阀门等设备情况，确保水流顺畅，减少水压损失；②按照设计要求进行管道切割和修整，确保连接紧密，并使用胶水进行固定；③进行焊接，使用相关工具和技术，确保焊接质量符合要求；④安装阀门和调节器，确保水流量可控制和调整。
（2）排水管道连接：①首先，确定排水管道的位置和走向，确保排水畅通；②选择合适的材质和规格的排水管道，安装排水支架和固定夹具；③按照设计要求进行管道连接，采用密封胶进行固定；④安装下水道、阀门和排气阀，确保排水畅通。
（3）主机连接：①确定主机的位置和安装要求，选择合适的支架和固定材料；②安装冷水供应管道和冷水回水管道，确保水流畅通；③连接电源和控制系统，确保主机正常运行；④进行试运行并调试，确保主机工作正常。
3.安全工作：（1）施工现场设置安全警示标志，禁止无关人员进入施工区域；（2）施工人员必须佩戴安全帽和工作服，并按照操作规范进行施工；（3）合理使用施工设备和工具，确保施工过程中无意外事故发生；（4）定期检查施工质量，确保施工符合设计要求。
4.管道测试与验收：（1）施工完成后，进行管道测试，包括压力测试和流量测试；（2）压力测试：施工完毕后，将管道系统加压到设计压力，保持一段时间，检查是否有泄漏情况；（3）流量测试：打开水龙头或其他水源，观察水流是否顺畅，检查管道是否堵塞；（4）通过测试后，进行备案，报相关管理部门进行验收。
三、施工方案的优势：1.施工方案详细、操作规范，确保施工质量；2.强调安全施工，减少施工人员和施工设备的安全风险；3.对管道连接进行了细致的安装步骤，确保水流畅通；4.严格进行管道的测试和验收，确保施工质量和可靠性。
给排水(空调水管)施工方案
给排水(空调水管)施工方案1.通用技术要领:1)工程所用的管件、管材、阀件等入库前须经监理、业主按要求验明材质、核对质保书、规格、型号等，入库前还应作外观检查，合格后方能入库，并分门别类做好标识。
2)严格做好隐蔽工程和中间交工工程验收工作，验收工作应由有关方签证认可方为有效，中间交工应做好接口工作，与土建装修工程的交接应办好交接手续。
3)管道安装前，清除内部污垢和杂物，安装中断或完毕的敞口处，一定要临时封闭好，以免杂物进入。
4)组装好的管线必须检查管道的标高、坐标及附件是否符合设计要求，连接的平行度垂直度应符合标准。
5)对关键部位要注意“五防”，即防倒坡、防错接、防松动、防堵塞、防渗漏。
6)管子丝扣连接，套丝时与使用的管件实际情况检查配合情况，加工时，管子螺纹应规则，如有断丝或缺丝，不得大于罗纹全扣数的10%，管件紧固后，外露2～3牙，并应将外露罗纹上的填料清理干净，并应及时刷涂防锈漆。
7)钢管焊接应依照钢管的厚度在对口时留有一定的间隙，并按标准GB-98产业管道焊接工程施工及验收规范执行，规定开坡口70°±5°，不得有“未焊透”存在。
焊缝应平整、饱满、焊高、焊宽及错口应符合规范规定，焊瘤、飞溅药渣等及时处理，并刷二度防锈漆。
法兰连接时，法兰盘之间垫片厚度为3mm的石棉橡胶垫片。
8)管道安装过程中，分阶段进行水压试验，在管道系统安装完毕后再全面检查，核对已安装管子、阀门、垫片、紧固件等，全部符合设想和手艺标准规定后，把不宜和管道一起试压的配件撤除，换上临时短管，一切开口处进行封闭，并从最低处灌水，高处放气对试压及格的管道进行吹洗工作，直至污垢冲净为止，并做好各项吹扫清洗记录和试压记录等工作。
水压系统试验压力如下（按设计要求）：管道类别给、热水管道蒸汽管、凝结水管道消防管道空调水管道试验压力（MPa）时间（min）允许降低压力（MPa）1.01.01.51.6101010100.05不渗不漏0.05不渗不漏0.05不渗不漏0.02不渗不漏9)预制管道支架，不允许气割下料、割孔，不允许电焊穿孔，应采用无齿锯下料，加工完毕刷防锈漆后方可安装，间距符合标准要求，构造合理，埋设平整安稳，与管道打仗精密安稳。
空调水系统管道与设备施工安装方案
1、空调水系统安装按设计规定，空调冷凝水管道采用衬塑镀锌钢管，丝扣连接。
空调冷冻水管和冷却水管管径D≤70mm采用镀锌钢管，丝接连接；80mm≤D≤450mm采用无缝焊管，焊接连接；D＞450mm 采用螺旋钢管，焊接连接。
（1）、空调冷却水与冷冻水系统安装措施①空调冷却水与冷冻水管道旳施工流程操作工艺②材料进场检查管道分规格分批运送到现场，经有关人员检查合格后，方可使用。
阀门等附件旳规格、型号要查对其型号、参数与否符合设计规定，验证、搜集、保留阀件旳合格证书或测试汇报，并抽检阀门进行单体试压,合格后，方可投入安装。
③管道安装管道安装前，施工班组应先熟悉设计图纸，同步理解施工现场状况，做好管道安装前旳准备工作，无缝钢管在安装前需作除锈刷漆处理，并将管内旳杂物和铁锈清除洁净，保持内外壁干燥。
A.管道制作、支吊架制作安装a.根据图纸设计旳规定，进行选材、切割、焊接连接，并编号或布置到对应旳安装区域，支架安装前一定要先涂好防锈漆。
所有金属构件在涂漆前一定要对构件进行除锈、清理、去油污等表面处理工作；管道支架旳安装位置要合适，要防止在构筑物微弱位置建立管道支架。
b.空调水管旳支吊架采用角钢或槽钢焊接而成，管径不不小于DN300旳用角钢，管径不小于或等于300旳选用槽钢。
多管道共用支架，支架间距根据现场梁柱间距调整，并进行复核。
一般管道旳支吊架按国标88R420规定旳形式及设计图中所示形式进行施工。
d.管道穿墙或楼板应设置钢制套管，套管口应与墙面和天花板面相平，比楼板高出20mm，套管内径应比母管外径大20-30mm，中间应用石棉或其他不燃材料填塞，焊缝不能置于套管中，套管不能做支架支承管子，应保证管道能在套管中自动移动。
e.管道上旳对接焊口或法兰接口及其他连接部件必须防止与其支座、吊架重叠，并不得紧贴墙壁和楼板。
f.管子对口应用对口器固定，在距接口200mm处用直尺测量，当公称直径不不小于100mm 时，允差σ<1mm,当公称直径不小于100mm时，允差σ<2mm，但全长允差不不小于10mm，严禁强力对口或加偏心垫对口。
空调水系统管道施工工艺要点
空调水系统管道施工工艺要点随着城市化进程不断加速，高楼林立，空调的应用范围也越来越广泛。
在空调系统中，水系统扮演着重要的角色，管道的施工质量直接关系到空调系统的正常运行和使用寿命。
本文将为大家介绍空调水系统的管道施工工艺要点。
1. 管道选择及尺寸对于空调系统来说，一般采用PVC、PP-R、铸铁等材质的管道。
在选择管道材料时，需要考虑到下列因素：1.施工条件和现场环境；2.价格因素；3.材料适应性。
在选择管道尺寸时，需要根据空调系统的负荷及流量进行适当的计算，以确保管道可靠地供应足够的流量。
2. 管道安装位置在安装管道时，应特别注意管道的安装位置。
管道应该尽可能的避免环境温差和噪声的干扰。
对于人员频繁经过的路段和角落等位置，应采取相应的措施，以免发生意外。
3. 管道的固定管道的固定是整个系统稳定运行的重要保证，需要保证管道无论暴露在任何环境中，都不产生任何抖动或者变形。
安装处于室内的管道时，应避免裸露于外，同时还要对其进行强度检查。
4. 管道的连接方式管道的连接方式分为三种：焊接型、螺纹型、法兰型。
其中，焊接型连接方式是最常见和最可靠的。
在连接的过程中，需要确保焊接开裂、翘曲或者变形等问题不会产生。
5. 管道的测试在管道的安装完成后，需要对其进行测试，确保其符合规定的工作压力，以保证空调系统的正常运行。
在测试时应该注意安全，并采取相应的保护措施。
6. 管道的维护在管道的正常运行过程中，需要进行定期的维护保养。
主要包括：1.清洗管道内部；2.更换管道衬里；3.检查并修复有裂纹或者引起泄漏的管道；4.定期对管道进行检查。
维护管道不仅能够延长其使用寿命，而且也能够避免因管道损坏而产生的麻烦和额外的费用。
空调水系统管道的施工质量是确保空调系统正常运行的关键。
在进行施工时，需要考虑到管道选择、尺寸、安装位置、固定、连接方式等因素，并且需要对完成的管道进行测试和定期维护。
这些因素的合理考虑和执行都可以确保空调系统长期正常、稳定运行。
空调冷却冷冻水管道系统详细施工方案
空调冷却冷冻水管道系统详细施工方案1、管道安装流程管径大于DN40确定，做法参见国标05R417-1。
管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。
空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。
空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。
穿越沉降或变形缝处的水管应设置金属软管连接。
空调立管穿楼板时，应设套管。
安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。
除地下一层车库部分管道明装外，所有管道暗装设于吊顶内。
空调及热水供回水支管以的向下坡度坡向立管（主干管除外），且最高点设自动排气阀，最低点设泄水装置。
并同时在立管顶部旁通设置手动排气阀。
冷凝水管最小以的下降坡度坡向凝水立管。
管道支架或管卡应固定在楼板上或承重结构上。
水泵房内采用减震吊架。
钢管水平安装支架间距，按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002之规定施工。
立管每层装一管卡，安装高度为距地面。
水泵、设备等基础螺栓孔位置，以到货的实际尺寸为准。
3、管道支架的制安管道上应配置必要的支、吊、托架；固定在建筑结构的管道支吊架，应确保安全、可靠，且不影响结构的安全。
具体形式根据现场的实际情况确定。
管道井内的立管，每隔2~3层应设导向支架。
在结构负重允许的情况下，水平安装管道支、吊架的间距按下表确定：管道支架的设置和选型要保证正确，符合管道补偿移位和设备推力的要求，防止管道振动。
空调水管道施工工艺流程
1.材料进场与检验。
确保所有管材、阀门等配件的规格、型号符合
设计图纸和规范要求。
对管材进行外观检查和必要的试验检查，并保存合格证书或测试报告。
2.预制加工。
根据设计图纸上的管道分支、管径、变径、设备接口、
阀门位置等，预制加工管道。
这包括断管下料、套丝、上零件、调直、校对等工序。
3.支架安装。
按照图纸要求的管道坡度和标高，进行下料、焊接等
预制工作。
安装支（吊）架时，先固定支（吊）架到楼板或墙上，再穿管并固定。
4.干管与立管安装。
从进户或分支开始安装干管，确保管腔清
洁，管口处理正确。
立管安装时，每层统一吊线，分层排开，顺序安装，并确保丝扣外露适当数量。
5.支管安装。
安装水平支管时，确保甩出口加好临时丝堵。
立管阀
门安装时，注意朝向便于操作和修理。
6.管道与阀门连接。
使用法兰连接时，清除法兰焊接部位的油污，
确保法兰螺栓孔一致，并正确焊接。
7.试压与冲洗。
安装完成后，进行管道试压和冲洗，确保系统无泄
漏和杂质。
8.保温与调试。
进行管道保温处理，并调试系统，确保其正常运行。
通风、空调系统工程施工工艺工法标准
通风、空调系统工程施工工艺工法标准1.1空调水系统1.1.1空调水管道系统施工要点1.1.1.1执行空调制冷管道与采暖、卫生工程施工及验收规范规定。
1.1.1.2管道安装前认真核对管道规格、材质与设计是否相符，按规定进行除锈、刷油，并将管内污物及锈蚀清除干净。
1.1.1.3管道支架按设计或标准图制作，支架安装应牢固，距离应符合国家施工及验收规范。
1.1.1.4空调冷冻供、回水，凝结水管确保设计坡度要求。
1.1.1.5空调管道系统连接，当D＜80mm时，采用镀锌钢管；D≥100mm ＜500mm时，采用无缝钢管；D≥500mm时，采用螺旋钢管。
1.1.1.6无缝钢管、螺旋钢管管壁厚超过4mm时，按规定开“v”型坡口。
对接焊时，管壁错口偏差不超过0.2倍管壁厚，且不大于2mm。
1.1.1.7管道焊缝距墙、梁、楼板、支架距离不小于100mm。
1.1.1.8管道丝扣连接，切口应平整，偏差小于１扣丝宽度，套丝光洁，断丝、缺丝长度不超过丝扣总长的10%，拧紧后留2～3扣，接口麻线清除干净。
1.1.1.9成排管道安装，直线部分相互平行，曲线部分曲率半径相等。
1.1.1.10管道安装停顿时，对敞口处进行可靠封闭。
1.1.1.11空调水系统最低点设泄水阀，最高点设自动放气阀。
1.1.1.12阀门安装前进行耐压强度试验，试验方法和要求按规范规定进行；法兰盘焊接采用里外焊，法兰组对时螺栓方向要保持一致，紧固后螺栓外露长度等于1/2螺栓直径。
1.1.1.13管道安装坚持先大后小、先上后下、先里后外的原则。
1.1.1.14管道穿墙或楼板处要设置钢质套管，管道接口处不得置于套管内。
钢质套管应与墙体或楼板底部平齐，上部应高出楼层地面20～50mm，不得将套管作为管道支撑。
管道与套管四周间隙应使用不燃绝热材料填塞紧密。
穿结构外墙装刚性防水套管。
1.1.1.15空调管道有热伸长要求，吊杆向热膨胀的反方向偏移，滑动支架要灵活，滑托与滑槽两侧留2～3mm间隙，并留有一定的偏移量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调水系统管道施工工艺1 范围本工艺适用于工业与民用建筑的空调水系统的冷冻水、冷却水及冷凝水管道的施工。
该系统的设计工作压力0≤P≤1.6MPa，介质温度7℃～95℃，材质为碳素钢管（包括镀锌碳素钢管），连接型式为焊接或螺纹连接（其中冷凝水管也可采用给水聚氯乙烯管道，承插粘接连接）。
2 引用标准下列标准所包含的条文，通过在本工艺标准中引用而构成为本工艺标准的条文。
在本工艺标准出版时，所示版本均为有效。
所有标准都会被修订，使用本工艺标准的各方应探讨使用下列标准最新版本的可能性。
GBJ126-89 工业设备及管道绝热工程施工及验收规范GB50235-97 工业金属管道工程施工及验收规范GB50236-98 现场设备、工业管道焊接工程施工及验收规范GB50243-97 通风与空调工程施工及验收规范CECS41：92 建筑给水硬聚氯乙烯管道设计与施工验收规程ZD-1.1-91 中压管道试压工艺规程ZD-1.4-92 高层建筑管道试压工艺ZA-1.8（96）工业设备与管道绝热施工工艺GD101 管道工程常用加工件图集（第一集）试行中低压碳素钢管道安装施工工艺3 工艺流程方框图(见图1)4 工艺过程空调水系统管道的施工及验收应符合GB50243、GB50235以及CECS41的有关规定。
4.1 施工准备4.1.1 熟悉施工图纸与管道工艺流程、输送介质温度、压力与连接形式等的技术图1 工艺流程方框图要求及施工验收规范。
同时认真审阅施工图，注意施工图的设计深度和完整性，及时提出和解决设计图上存在的问题。
4.1.2 参加设计图纸会审交底,按贯标文件要求，填写好图纸交底记录,并做好签证和资料归挡工作。
4.1.3编制施工预算, 按贯标文件要求，根据预算和工程进度准备提供公司规定的合格分供方生产的材料。
4.1.4根据施工组织设计要求编制简要施工方案。
向施工班组进行安全、技术交底,交技术执行标准、验收规范,交施工方法、工艺技术要求,并签发施工交底记录和施工作业任务书。
4.1.5根据工程进度,按施工预算及时提出要料计划及加工件加工计划。
进入库房或指定位置的材料,必须具备产品质量保证书和合格证,同时还应按验收规范要求,对进入现场仓库的材料进行检验和试验。
各类阀门进现场后应按验收规范要求进行抽查试压检验。
并且及时做好状态标识和产品标识,严禁未经检验和试验的产品和不合格产品材料投入使用。
4.1.6 根据计量器具需用计划,分阶段组织计量器具进场。
4.1.7 根据施工进度,及时提供机具使用计划,确保机具及时到位。
4.2 坐标测定4.2.1 现场安装部位的结构工程已完毕,并已检验合格达到强度要求, 土建单位已定出必需的定位轴线、标高控制线和抹灰层厚度控制标准,同时施工现场平整,符合安全施工要求时，进行管道现场坐标测绘工作。
4.2.2 按设计施工图所标管道坐标位置、管道口径、类别与规范要求,及时复验土建做好的管道穿越基础、沉降缝、墙板、楼板的予埋套管或予留孔洞的坐标位置。
4.2.3应按设计施工图所规定的管道坐标、走向,根据已有建筑物和设备位置,室内标高基准线，用测量工具测量出管道及管道支架的现场安装的坐标位置、标高位置，并绘制出管道单线加工预制图及支架加工预制图。
4.3 支架预制安装4.3.1 支架预制:依据各个支架实际尺寸加工，画线下料、定位钻孔到焊接成型,并做好油漆防腐工作（底漆二度、面漆一度，管道安装完毕后再刷面漆一度）。
垫木式支架的硬垫木和U型抱卡的加工应符合GD101的有关规定。
4.3.2 支架安装:管道支架型式选用合理、安装平整牢固,排列整齐统一。
管道与支架接触紧密, 支架与固定支架设置位置、构造形式应符合设计要求和施工验收规范规定。
固定在建筑结构上的支、吊架不得影响结构安全, 支、吊架不应有漏焊、欠焊或焊接裂痕等缺陷。
当管道与管道支架、支座需要焊接时, 管子处不应有咬边和烧穿现象。
支架安装完毕后必须进行工序检查,检查合格后方可进行管道安装。
4.3.3常用管道支架形式：常用管道支架按外形分为门型支架、悬臂支架、吊架和压制弯管托架等；按照管道的固定情况分为活动支架和固定支架。
当管道支架无设计规定时，可按附录A选用。
4.3.4 管道支架间距及允许偏差管道支架的最大间距见表1。
塑料管道的最大支撑间距见表2；其坐标和标高的允许偏差见表3。
表1钢管管道支架的最大间距表2 塑料管道的最大支撑间距(mm)4.4管道预制4.4.1预制加工仰焊、死角焊,应尽量增加管道的预制工作量。
应按管道单线图加工预制,同时加工组合件应便于装配、垂直运输及吊装、并且要有足够的强度。
4.4.2无缝钢管公称通径≤50mm时,应采用机械或钢锯、管子割刀切断,断口不准有缩颈和毛刺,必须采用气焊焊接。
当公称通径≥65mm时,切断和坡口可采用机械或氧乙炔气割割断和坡口,但表面不可有裂纹、毛刺,焊接组对的对口，焊接质量必须达到GB50236的要求。
4.4.3镀锌钢管螺纹连接时,管道螺纹应光滑完整,无毛刺乱丝,断丝长度不得超过10%。
用手拧入2～3牙,一次装紧不得倒回,同时要清除多余填料,并涂防锈油漆保护。
4.4.4 给水PVC管道采用承插粘接,用钢锯切断,断口应平整光滑,坡口倒角10～15度。
管道与配件的粘接处表面无油腻,粘接处应用细砂皮打毛或用清洁剂进行清洗，粘合剂先涂承口后涂插口,一次插入成型。
粘接后接头在1小时内不应受外力作用，固化牢固后,方可继续安装。
4.5 管道安装4.5.1 安装顺序:一般先管道井总管、后支立管或平面支管，然后再与空调设备连接,冷冻机房管道安装。
无缝钢管安装前必须除锈刷第一度防锈漆。
4.5.2 管道气割修口和开制三通时应避免将铁屑、铁块等异物进入管内。
施工临时告段落时,应将管道开口处、朝天敞口处及时封堵住,切实做好管道防堵预防工作。
4.5.3管道穿越楼板与隔墙时应设置套管，有防水要求时，应设置钢性防水套管，其口径应比管道口径大二挡，并应保证有大于保温层的间隙以利保温。
管道焊缝与阀门仪表等附件的设置不得紧贴墙壁、楼板和支架上。
4.5.4 在管道井安装空调水系统总管时,应在立管的底部楼板处设置承重支架。
4.5.5 应按设计要求合理设置放气和排水装置。
当回水管与其他管线、设备相碰避让,产生向下变位敷设时,其管道变位前的最高处应加设放气装置,以利放尽管道内空气,避免产生气隔堵塞现象,影响管道供热或供冷的运行效果。
4.5.6 管道安装的允许偏差应符合表4的规定。
表4 管道安装的允许偏差（mm）4.6 管道阀门及附件安装4.6.1 阀门安装时应按图纸要求核对阀门的规格、型号及压力等级、安装位置、介质流向和安装高度。
4.6.2 阀门的手柄不得向下,电动阀、调节阀等仪表阀类的阀头均应向上安装,成排管线上的阀门应错开安装,其手轮间间距不得小于100mm。
阀门应开启方便灵活,便于操作维修。
4.6.3 压力表、温度计与流量计等仪表的型号、规格及安装位置应符合设计与验收规范的要求,并应便于观察检修。
4.7 波纹补偿器安装4.7.1 空调水系统管道上的补偿器,一般采用波纹补偿器。
波纹补偿器一般分为四类:a轴向型补偿器，b横向型补偿器，c角向型补偿器，d压力平衡式补偿器。
不同的补偿器具有不同的补偿功能，必须按照设计要求正确选用。
同时在安装前必须认真阅读生产厂家提供的产品安装说明书,按厂方规定的技术条件核查进场的补偿器及其附件的质量和数量。
4.7.2 安装:无论是钢管焊接还是法兰连接形式的补偿器,通常是待管道安装好,导向支架与固定支架安装定位后,再安装补偿器,以确保补偿器的同心度不受影响。
4.7.3安装顺序:（1）根据补偿器安装状态下的长度定出切割线切割管道。
（2）钢管焊接的补偿器连接管道须坡口,在补偿器二端对口都完成后,才能同时点焊固定,按顺序焊接成型。
（3）法兰式补偿器安装时将法兰与垫片临时安装在管道上,当补偿器安装定位后,进行管道法兰点焊固定,拆下补偿器,再进行管道法兰焊接,然后将补偿器安装定位。
4.7.4波纹补偿器的导向支架与固定支架必须按照设计要求排列安装,型钢大小选用必须符合设计的规定。
吊装补偿器时,不得将绳索捆绑在波节上,临时支撑件也不能靠在波节上。
安装过程中,必须严防波节遭受磕碰、电焊渣飞溅到波节上的现象,做好产品保护工作。
4.7.5波纹补偿器上的临时固定装置,在管道试压结束后才能拆除或调整（约束固定装置必须按照厂商提供产品的要求, 拆除或调整），确保补偿器正常投入运行的性能，安装质量达到设计及验收规范要求。
补偿器安装完毕后,应按要求填写补偿器安装记录表。
4.8 管道与机组、设备连接4.8.1管道与机组、泵类设备连接时,应采取隔震措施。
一般采用橡胶软接头或波纹软管接头,法兰连接或螺栓连接。
4.8.2 隔震软接头位置应尽量靠近设备接口,管道与软接头、设备之间的连接,应在不受应力影响下安装定位，严禁强行对口,造成隔震软接头长度尺寸的变化和同轴度偏差,安装长度偏差及同轴度偏差应≤2mm。
隔震软接头安装前应采取加设限位控制保护措施,确保隔震软接头安装达到施工验收规范的要求。
4.8.3与机组、泵类设备连接时,必须对设备采取可靠的保护措施，防止交叉施工中异物、水泥砂浆污损设备和进入设备,造成堵塞。
同时在设备与管道连接前,应在连接法兰间加设石棉纸柏盲板封堵，防止在施工中,焊渣、小铁块、垃圾等异物进入设备，造成隐患，损坏设备。
4.8.4与设备隔震软接头连接的管道均应有支吊架固定。
确保管道与设备连接的施工质量达到设计与验收规范的要求。
4.8.5 与冷冻机组、换热器等设备连接的管道,可以在循环清洗后安装。
如果要求在循环清洗前进行安装时，必须在循环清洗前,将连接设备的管道临时连通,防止管道内异物进入设备，清洗合格后再接通。
4.8.6与风机盘管的连接安装：当供回水管道三通向上方开启时，管道的坡度应该坡向总支管，管道标高不能高于风机盘管的管道进出口标高，否则容易产生气隔堵塞现象，不利于风机盘管的放气。
阀门一般采用球阀，与风机盘管的连接应采用紫铜管胀口接管连接、橡胶软接头和不锈钢波纹管连接等软性连接方式。
4.9 冷凝水管道安装与检验4.9.1 冷凝水管道一般采用镀锌钢管螺纹连接或者给水PVC管道承插粘接连接。
安装时,管道坡度、坡向应符合设计要求,有条件时应尽量加大空调器滴水盘与冷凝水管的高差,减少管道变向转弯敷设,确保冷凝水管道畅通。
4.9.2管道安装时,应及时进行支吊架固定,支架的间距和位置必须符合设计与规范的要求。
管道的切口不得有缩颈或毛刺, 严禁丝口填料进入管内。
冷凝水管道水平敷设不宜过长,对设计中不合理的布置应向设计人员提出合理化建议。
冷凝水管水平管道的起点与冷凝水管的立管顶部,宜设置透气口以利排水畅通。
4.9.3管道安装结束后,应做好管道通水试验。
