铝材用什么焊条焊接
焊铝管操作方法有哪些

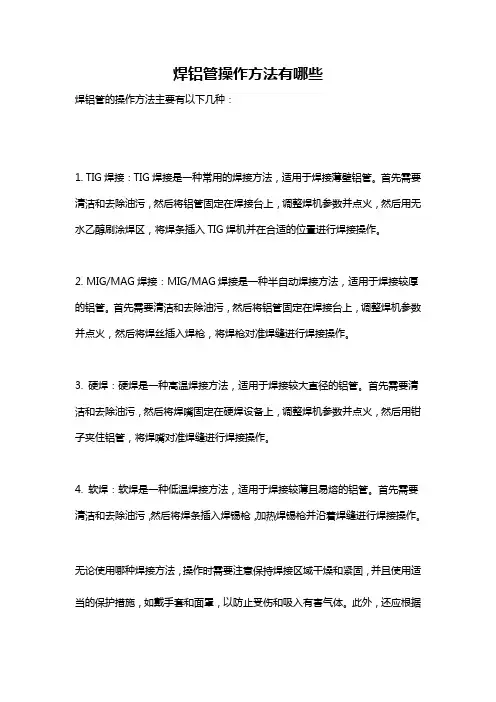

焊铝管操作方法有哪些
焊铝管的操作方法主要有以下几种：
1. TIG焊接：TIG焊接是一种常用的焊接方法，适用于焊接薄壁铝管。
首先需要清洁和去除油污，然后将铝管固定在焊接台上，调整焊机参数并点火，然后用无水乙醇刷涂焊区，将焊条插入TIG焊机并在合适的位置进行焊接操作。
2. MIG/MAG焊接：MIG/MAG焊接是一种半自动焊接方法，适用于焊接较厚的铝管。
首先需要清洁和去除油污，然后将铝管固定在焊接台上，调整焊机参数并点火，然后将焊丝插入焊枪，将焊枪对准焊缝进行焊接操作。
3. 硬焊：硬焊是一种高温焊接方法，适用于焊接较大直径的铝管。
首先需要清洁和去除油污，然后将焊嘴固定在硬焊设备上，调整焊机参数并点火，然后用钳子夹住铝管，将焊嘴对准焊缝进行焊接操作。
4. 软焊：软焊是一种低温焊接方法，适用于焊接较薄且易熔的铝管。
首先需要清洁和去除油污，然后将焊条插入焊锡枪，加热焊锡枪并沿着焊缝进行焊接操作。
无论使用哪种焊接方法，操作时需要注意保持焊接区域干燥和紧固，并且使用适当的保护措施，如戴手套和面罩，以防止受伤和吸入有害气体。
此外，还应根据
具体要求调整焊接参数和技术，以确保焊接质量。
金属焊接方法之铝及铝合金的焊条电弧焊
铝及铝合金的焊条电弧焊
铝及铝合金的焊条电弧焊
铝及铝合金由于导热性好、热容量大、线胀系数大，熔点低、极易氧化、高温强度及塑性低等特点，所以很少用焊条电弧焊方法焊接铝及铝合金，只是少量地用在铸件的补焊上。
铝及铝合金焊条电弧焊的施焊要点，见下表
铝及铝合金焊条电弧焊的施焊要点
施焊要点简要说明
焊前烘干焊条铝及铝合金焊条药皮是以氯化物和氟化物为主的盐基型，极易吸潮，所以焊前应在150℃左右烘干1~2h再使用
焊前仔细清理焊件待焊处焊件焊前必须仔细清理待焊处表面的油污、氧化物等，防止在焊接过程中焊缝产生夹渣及气孔等焊接缺陷
焊件焊前要预热铝及铝合金导热性好，焊接时不仅要求大的焊接热输入，而且还要将焊件预热到200~300℃
焊接时，焊缝背面加垫板铝及铝合金固态和液态色泽不易区别，焊接时掌握温度较困难。
同时，铝及铝合金在高温时强度很低，焊接过程中容易引起金属塌陷或下漏，为此，焊接时焊缝背面要采用垫板
焊接操作正确焊接过程中，焊条要垂直焊件表面，电弧尽可能短，焊条不作横向摆动，更换焊条必须迅速
控制焊接变形铝及铝合金膨胀系数比铁大1倍，凝固时收缩率比铁大2倍，所以，焊接时变形较大，应采用适当的焊接工艺措施减少焊接变形和避免产生焊接裂纹
焊后去除焊渣应及时清理干净，焊后停留在焊缝及附近的残存焊渣，否则在空气，水分作用下焊渣会破坏具有防腐作用的氧化铝薄膜。
最简单的铝焊接方法
最简单的铝焊接方法
铝焊接是将铝材通过加热与填充材料相融合的过程，常用于制造航空航天器、汽车、铁路、集装箱等行业。
以下是最简单的铝焊接方法：
1. 气焊接法：
气焊接法简单易行，适用于一些较薄的铝件，但需要相应的设备和技术。
首先，选用合适的焊条和焊丝，加热铝件至焊接温度，一般为625C~675C，并用焊条进行熔化。
然后，加热焊丝并迅速倾倒在焊接缝处，利用气焊火焰将其熔化，形成焊缝。
2. TIG焊接法：
TIG焊接法适用于较厚的铝件及对焊缝质量要求较高的场合。
焊接前，将铝件表面清洁并处理至无油污、氧化物等杂质。
然后，利用TIG焊机、氩气保护及足够电流进行铝焊接。
TIG焊电弧稳定，焊缝质量好，并且易于控制焊接过程，所需技术要求较高。
3. MIG/MAG焊接法：
MIG/MAG焊接法主要用于厚板焊接，适用于大面积的焊接、批量生产等情况。
焊接时，通过送丝机将焊丝送入焊接区域，同时通过喷嘴喷出保护气体。
焊电弧在保护气体的作用下稳定燃烧，焊丝熔化后与铝件相融合形成焊缝。
4. 电阻焊接法：
电阻焊接是将两块铝件放在电极之间，并施加高电流通过电阻加热，使铝件表面熔化形成焊缝。
电阻焊接法适用于一些特殊的焊接项目，焊接速度快，焊接质量较高。
总结来说，气焊接法、TIG焊接法、MIG/MAG焊接法及电阻焊接法是最简单的铝焊接方法。
气焊接法适用于较薄铝件，TIG焊接法适用于较厚铝件，而MIG/MAG焊接法适用于大面积、批量生产等情况。
电阻焊接法适用于特殊的焊接项目。
需要根据具体焊接要求和可用设备，选择适合的焊接方法。
铝制品焊接方法和技巧
铝制品焊接方法和技巧铝制品作为一种重要的材料，广泛用于航空航天、汽车、建筑等领域。
然而，铝制品的焊接却并不像焊接钢铁那样简单。
本文将从铝制品焊接的方法和技巧两个方面分别进行介绍。
一、铝制品焊接的方法1. 氩弧焊接氩弧焊接是铝制品焊接中最常用的一种方法。
这种焊接方法需要使用氩气作为保护气体，以保护焊接区域不受空气中的氧化物影响，从而保证焊缝的质量。
氩弧焊接适用于较厚的铝板或铝型材。
2. 氩气钨极惰性气体保护焊氩气钨极惰性气体保护焊又称TIG焊，是一种高质量的焊接方法。
这种焊接方法需要使用钨极，以高温电弧熔化铝制品，同时使用氩气保护焊缝，以防止氧化。
TIG焊适用于较薄的铝板或铝型材。
3. 气体保护铝焊丝焊接气体保护铝焊丝焊接是一种通过铝焊丝加热熔化铝制品的方法。
这种焊接方法需要使用氩气保护焊缝，以防止氧化。
气体保护铝焊丝焊接适用于较厚的铝板或铝型材。
二、铝制品焊接的技巧1. 焊接前的准备工作在进行铝制品焊接前，需要对焊接区域进行清洁，以确保焊接区域没有油脂、氧化物等杂质。
同时需要注意铝制品的表面光洁度，以免影响焊接质量。
2. 焊接过程中的保护在进行铝制品焊接时，需要使用氩气等保护气体，以保护焊接区域不受氧化影响。
同时需要注意焊接过程中的温度，以避免焊接时出现过高的温度，导致焊接区域烧损。
3. 焊接后的处理在进行铝制品焊接后，需要对焊接区域进行处理，以确保焊缝的质量。
可以使用打磨机、砂纸等工具对焊接区域进行打磨，使焊缝表面光滑，无凹凸不平的情况。
铝制品焊接是一项技术难度较大的工作，需要注意焊接方法和技巧，以保证焊接质量。
在进行焊接前，需要对焊接区域进行准备工作，焊接过程中需要注意保护和温度控制，焊接后需要对焊接区域进行处理。
只有做到这些，才能保证铝制品的焊接质量。
焊铝板最简单的方法

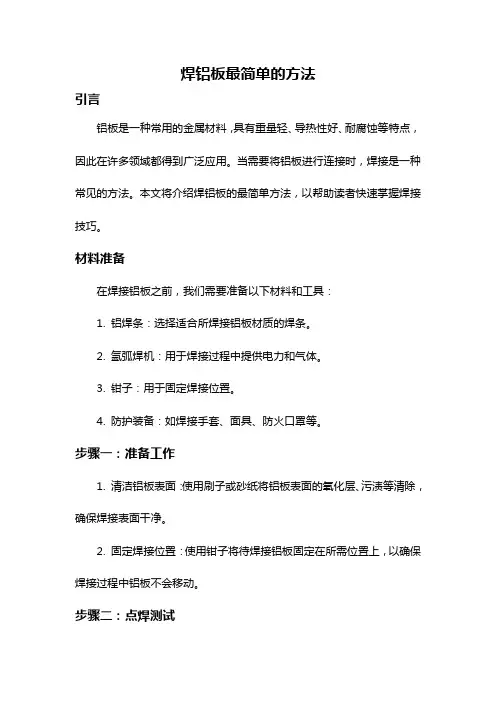

焊铝板最简单的方法引言铝板是一种常用的金属材料，具有重量轻、导热性好、耐腐蚀等特点，因此在许多领域都得到广泛应用。
当需要将铝板进行连接时，焊接是一种常见的方法。
本文将介绍焊铝板的最简单方法，以帮助读者快速掌握焊接技巧。
材料准备在焊接铝板之前，我们需要准备以下材料和工具：1. 铝焊条：选择适合所焊接铝板材质的焊条。
2. 氩弧焊机：用于焊接过程中提供电力和气体。
3. 钳子：用于固定焊接位置。
4. 防护装备：如焊接手套、面具、防火口罩等。
步骤一：准备工作1. 清洁铝板表面：使用刷子或砂纸将铝板表面的氧化层、污渍等清除，确保焊接表面干净。
2. 固定焊接位置：使用钳子将待焊接铝板固定在所需位置上，以确保焊接过程中铝板不会移动。
步骤二：点焊测试在真正开始焊接之前，我们建议进行点焊测试，这有助于调整焊接参数，确保焊接效果。
具体步骤如下：1. 设置焊接参数：根据焊条和铝板厚度，调整焊接机的电流和电压。
2. 进行点焊测试：将焊条的一端按垂直于铝板的角度与铝板表面接触，而另一端与焊接机的电极接触。
将焊接机的按钮按下，形成一个点焊接。
3. 检查焊接效果：检查焊接点的质量，包括焊接的牢固程度和焊缝的均匀度等。
如果焊接效果不理想，可以微调焊接参数直到达到预期效果。
步骤三：正式焊接1. 准备焊接环境：确保焊接场所通风良好，以避免焊接过程产生的有害气体对人体的影响。
2. 调整焊接参数：根据之前的点焊测试结果，设置焊接机的电流和电压。
3. 开始焊接：将焊条的一端按垂直于铝板的角度与焊接位置接触，并将另一端与焊接机的电极接触。
保持稳定的焊接速度和焊接角度，使焊条均匀地覆盖焊接位置。
4. 注意安全：在焊接过程中，注意防护装备的使用，以保护自己的安全。
步骤四：后续处理1. 焊接完毕后，等待焊接区域冷却。
2. 检查焊缝质量：检查焊接的牢固程度和焊缝的均匀度等，确保焊接质量良好。
3. 清洁焊接区域：使用布料清除焊接区域的焊渣和其他杂物，使焊接区域干净整洁。
铝板焊接方式
铝板焊接方式
铝板焊接可以采用多种方式，以下是一些常见的焊接方式：
1.熔化极氩弧焊：该方法适用于中等厚度和大厚度的铝及铝合金板材的焊接，采
用直流反接。
焊接速度快，焊接接头热影响区和焊件的变形量小，且具有广泛的适用范围。
2.非熔化极氩弧焊：适用于铝及铝合金的焊接，需要掌握机器调节、材料选择以
及铝板焊接的特殊要求。
3.钨极氩弧焊：在氩气保护下施焊，热量集中，稳定性高，适用于在工业中获得
广泛应用。
4.低温钎焊：需要处理表面氧化膜，选择熔点偏低的钎料进行焊接，例如
WEWELDING53低温铝焊条或303的低温铝焊条。
5.激光焊接：这是一种高端的焊接技术，将激光束聚焦在铝板表面，使其快速加
热并熔化。
6.电阻焊：适用于铝合金的点焊，只能用于5mm以下的板材叠焊或Φ10mm
以下的棒材叠焊。
7.摩擦焊：适用于铝合金的搅拌摩擦焊，综合性能良好。
除此之外，还有TIG氩弧焊、MIG/MAG CO2气体保护焊、气焊、红外线焊接和热棒焊等多种方式可供选择。
具体选择哪种方式进行铝板焊接，需要根据实际情况和焊接要求进行综合考虑。
焊接标准(铝和钢)
第一铝材焊接的标准焊接方法：几乎各种焊接方法都可以用于焊接铝及铝合金，但是铝及铝合金对各种焊接方法的适应性不同，各种焊接方法有其各自的应用场合。
气焊和焊条电弧焊方法，设备简单、操作方便。
气焊可用于对焊接质量要求不高的铝薄板及铸件的补焊。
焊条电弧焊可用于铝合金铸件的补焊。
惰性气体保护焊(TIG或MIG)方法是应用最广泛的铝及铝合金焊接方法。
铝及铝合金薄板可采用钨极交流氩弧焊或钨极脉冲氩弧焊。
铝及铝合金厚板可采用钨极氦弧焊、氩氦混合钨极气体保护焊、熔化极气体保护焊、脉冲熔化极气体保护焊。
熔化极气体保护焊、脉冲熔化极气体保护焊应用越来越广泛(氩气或氩/氦混合气) 焊前准备1、焊前清理：铝及铝合金焊接时，焊前应严格清除工件焊口及焊丝表面的氧化膜和油污;1)化学清洗：化学清洗效率高，质量稳定，适用于清理焊丝及尺寸不大、成批生产的工件。
可用浸洗法和擦洗法两种。
可用丙酮、汽油、煤油等有机溶剂表面去油，用40℃～70℃的5%～10%NaOH溶液碱洗3 min～7 min(纯铝时间稍长但不超过20 min)，流动清水冲洗，接着用室温至60℃的30%HNO3溶液酸洗1 min～3 min，流动清水冲洗，风干或低温干燥。
2)机械清理:在工件尺寸较大、生产周期较长、多层焊或化学清洗后又沾污时，常采用机械清理。
先用丙酮、汽油等有机溶剂擦试表面以除油，随后直接用直径为0.15 mm～0.2 mm的铜丝刷或不锈钢丝刷子刷，刷到露出金属光泽为止。
一般不宜用砂轮或普通砂纸打磨，以免砂粒留在金属表面，焊接时进入熔池产生夹渣等缺陷。
另外也可用刮刀、锉刀等清理待焊表面。
清理后如存放时间过长(如超过24 h)应当重新处理。
2、垫板:铝合金在高温时强度很低，液态铝的流动性能好，在焊接时焊缝金属容易产生下塌现象。
为了保证焊透而又不致塌陷，焊接时常采用垫板来托住熔池及附近金属。
垫板可采用石墨板、不锈钢板、碳素钢板、铜板或铜棒等。
垫板表面开一个圆弧形槽，以保证焊缝反面成型。
铝及铝合金焊材选用
铝及铝合金焊材选用铝及铝合金焊材的选用对于焊接工艺的成功与否起着至关重要的作用。
正确选择合适的焊材，不仅可以提高焊缝的质量和强度，还可以确保焊接过程的稳定性和可靠性。
本文将探讨铝及铝合金焊材的选用原则和常用类型，以供焊接技术人员参考。
1. 铝及铝合金焊材的选用原则在选择铝及铝合金焊材时，需要考虑以下原则：1.1 符合焊接材料要求铝及铝合金焊材应与被焊接的基材相容，并具有相似或更高的力学性能，以确保焊接接头的强度和稳定性。
1.2 选择合适的焊接方法根据焊接工艺的不同，选择相应的焊材。
常见的铝及铝合金焊接方法包括氩弧焊、电阻焊、激光焊等，每种焊接方法对焊材的要求不同，需根据具体情况进行选择。
1.3 考虑工作环境和应用要求根据焊接工作环境和应用要求，选择耐腐蚀、抗氧化、耐高温等特性良好的焊材，以确保焊接接头在特殊环境下的稳定性和可靠性。
2. 常用的铝及铝合金焊材下面介绍几种常用的铝及铝合金焊材类型：2.1 钎焊材料钎焊是一种常用的铝及铝合金焊接方法，常见的钎焊材料有银焊丝和铝焊丝。
银焊丝适用于高温下的钎焊，具有良好的电导率和耐腐蚀性能。
铝焊丝适用于低温下的钎焊，焊接接头强度高且稳定。
2.2 氩弧焊材料氩弧焊是铝及铝合金焊接的常用方法之一，常见的氩弧焊材料有纯铝焊丝和铝合金焊丝。
纯铝焊丝适用于对强度要求不高的焊接接头，具有良好的可塑性和耐腐蚀性能。
铝合金焊丝适用于对强度要求较高的焊接接头，根据合金成分的不同，选择合适的焊材以满足特定的工作环境需求。
2.3 电阻焊材料电阻焊是一种高效、快速的焊接方法，常见的电阻焊材料有铝焊条和铝焊带。
铝焊条适用于管道、薄板等材料的连接，焊接速度快，焊接强度高。
铝焊带适用于大规格铝材的连接，焊接速度快且焊接接头质量好。
3. 注意事项在使用铝及铝合金焊材时，需要注意以下事项：3.1 存放和保养焊材在存放和保养过程中，应严格遵守相关规定，避免潮湿、高温等因素对焊材性能的影响。
3.2 严格控制焊接参数在进行铝及铝合金的焊接过程中，应严格控制焊接参数，包括焊接电流、电压、焊接速度等，以确保焊接质量。
铝制品焊接方法和技巧
铝制品焊接方法和技巧介绍铝制品焊接是将铝材料进行熔接的工艺，常用于汽车、航空航天、建筑等领域。
本文将深入探讨铝制品焊接的方法和技巧，帮助读者了解如何有效进行铝制品焊接。
选择合适的焊接方法在进行铝制品焊接之前，首先要选择合适的焊接方法。
铝制品常用的焊接方法有以下几种：1. TIG（氩弧焊）TIG焊接是一种常用的铝制品焊接方法。
其特点是焊缝质量高、气体保护效果好。
在进行TIG焊接时，通常需要使用纯氩气作为保护气体，以防止焊缝氧化。
同时，TIG焊接还需要采用直流电源和钨极进行操作。
2. MIG（金属惰性气体焊接）MIG焊接是一种高效的焊接方法，适用于大规模生产。
在进行MIG焊接时，需要使用类似于TIG焊接的保护气体，如纯氩气或混合气体。
焊接电流可以是直流或交流，根据实际情况选择合适的电流。
3. 点焊点焊是快速、高效的焊接方法，适用于薄板材料的焊接。
在进行点焊时，需要将两块铝板紧密放置在一起，在焊接点进行快速加热，并施加一定的压力。
点焊可以使用交流或直流电源，根据焊接材料的厚度和类型选择合适的参数。
准备工作在进行铝制品焊接之前，需要进行一些准备工作，以确保焊接过程顺利进行。
1. 清洁表面铝制品的氧化膜会对焊接质量产生不良影响，因此在焊接之前需要彻底清洁铝制品表面。
可以使用溶剂或酸性清洗剂进行清洗，去除污垢和氧化膜。
2. 预热铝材铝材料的导热性好，因此在焊接之前需要对焊接区域进行预热。
预热能够减少焊接区域的收缩应力，并提高焊接质量。
预热温度的选择取决于铝材料的厚度和类型，一般为150-250摄氏度。
3. 选择合适的焊接材料为了获得良好的焊接效果，需要选择合适的焊接材料。
一般来说，使用与被焊铝材料相同或相似的铝合金进行焊接。
选择合适的焊条或焊丝，以满足焊接强度和外观要求。
焊接技巧除了选择合适的焊接方法和准备工作，掌握一些焊接技巧也是进行铝制品焊接的关键。
1. 控制焊接速度焊接速度是影响焊接质量的重要因素之一。
铝线焊接的技巧
铝线焊接的技巧
铝线焊接是一种常见的焊接方式，主要用于铝合金材料的连接和修复。
以下是一些铝线焊接的技巧：
1. 确保材料准备：在进行铝线焊接之前，必须确保工作表面清洁和干燥。
使用铅笔或刮刀清除氧化层，并使用溶剂或清洗剂清洁表面。
2. 选择适当的焊丝和焊条：根据需要焊接的铝合金材料类型和厚度选择适当的焊丝和焊条。
常见的选择包括铝硅合金焊丝和铝镁合金焊杆。
3. 控制焊接温度：铝材料的熔点较低，容易熔化。
因此，在焊接过程中需要控制好焊接温度，避免过热或熔化铝材料。
4. 使用适当的焊工装备：在进行铝线焊接时，要确保使用适当的焊接设备和防护装备。
这包括焊接机、焊接手套、护目镜和耳塞等。
5. 控制焊接速度：焊接速度对于铝线焊接非常重要。
过快的焊接速度会导致焊缝质量不佳，过慢的焊接速度则容易使铝材料过热。
控制好焊接速度，使焊缝均匀和稳定。
6. 使用合适的焊接技术：常见的铝线焊接技术包括TIG焊接和MIG焊接。
选择适当的焊接技术，并根据材料类型和厚度采用合适的工艺参数。
7. 控制焊接电流和电压：根据焊接设备的要求和焊缝的需要，调整焊接电流和电压。
过高的电流和电压会使焊接过程变得不稳定，而过低的电流和电压则可能导致焊缝质量不佳。
8. 进行焊后处理：焊接完成后，进行适当的焊后处理。
这包括去除焊渣和清洗焊接区域，以提高焊缝的质量和外观。
总之，铝线焊接需要掌握焊接温度、焊接速度、焊接技术和焊接参数等技巧，以获得良好的焊缝质量。
使用适当的焊接设备和防护装备，并进行适当的焊后处理，可以提高铝线焊接的效果。
铝材焊接标准
铝材焊接的标准焊接方法：几乎各种焊接方法都可以用于焊接铝及铝合金，但是铝及铝合金对各种焊接方法的适应性不同，各种焊接方法有其各自的应用场合。
气焊和焊条电弧焊方法，设备简单、操作方便。
气焊可用于对焊接质量要求不高的铝薄板及铸件的补焊。
焊条电弧焊可用于铝合金铸件的补焊。
惰性气体保护焊(TIG或MIG)方法是应用最广泛的铝及铝合金焊接方法。
铝及铝合金薄板可采用钨极交流氩弧焊或钨极脉冲氩弧焊。
铝及铝合金厚板可采用钨极氦弧焊、氩氦混合钨极气体保护焊、熔化极气体保护焊、脉冲熔化极气体保护焊。
熔化极气体保护焊、脉冲熔化极气体保护焊应用越来越广泛(氩气或氩/氦混合气) 焊前准备1、焊前清理：铝及铝合金焊接时，焊前应严格清除工件焊口及焊丝表面的氧化膜和油污;1)化学清洗化学清洗效率高，质量稳定，适用于清理焊丝及尺寸不大、成批生产的工件。
可用浸洗法和擦洗法两种。
可用丙酮、汽油、煤油等有机溶剂表面去油，用40℃～70℃的5%～10%NaOH溶液碱洗3 min～7 min(纯铝时间稍长但不超过20 min)，流动清水冲洗，接着用室温至60℃的30%HNO3溶液酸洗1 min～3 min，流动清水冲洗，风干或低温干燥。
2)机械清理:在工件尺寸较大、生产周期较长、多层焊或化学清洗后又沾污时，常采用机械清理。
先用丙酮、汽油等有机溶剂擦试表面以除油，随后直接用直径为0.15 mm～0.2 mm的铜丝刷或不锈钢丝刷子刷，刷到露出金属光泽为止。
一般不宜用砂轮或普通砂纸打磨，以免砂粒留在金属表面，焊接时进入熔池产生夹渣等缺陷。
另外也可用刮刀、锉刀等清理待焊表面。
清理后如存放时间过长(如超过24 h)应当重新处理。
2、垫板:铝合金在高温时强度很低，液态铝的流动性能好，在焊接时焊缝金属容易产生下塌现象。
为了保证焊透而又不致塌陷，焊接时常采用垫板来托住熔池及附近金属。
垫板可采用石墨板、不锈钢板、碳素钢板、铜板或铜棒等。
垫板表面开一个圆弧形槽，以保证焊缝反面成型。
常用电焊条的规格型号及用途
常用电焊条的规格型号及用途
常见的电焊条规格型号及用途主要包括以下几种：
1.碳钢焊条（AWSE6013）：碳钢焊条是最常见的电焊条之一，用途广泛。
适用于焊接碳钢结构件、低合金钢结构件、轨道交通车辆、钢板、钢
筋混凝土等材料。
2.不锈钢焊条（AWSE308L-16）：不锈钢焊条主要用于焊接不锈钢材料，适用于对焊接金属耐蚀性要求较高的场合，如化工、食品加工、医药
等行业。
3.铝焊条（AWSA6061）：铝焊条主要用于铝及铝合金材料的焊接，适
用于汽车制造、建筑、电气设备、船舶制造等领域。
4.镍基焊条（AWSENiCu-7）：镍基焊条用于低温或高温环境下的焊接，具有良好的耐腐蚀性和高温强度，适用于石化、船舶、核电等领域。
5.钛焊条（AWSE8018-B2）：钛焊条用于焊接钛及其合金材料，适用
于航空航天、化工等领域。
6.铸铁焊条（AWSE308L-16）：铸铁焊条用于焊接铸铁，具有良好的
抗冲击性和热稳定性，适用于铸铁件修补和加工。
7.低温焊条（AWSE7018）：低温焊条适用于低温环境下的焊接，如低
温设备、制冷设备、液化气体储槽等。
8.硬面焊条（AWSE7070）：硬面焊条适用于对焊接表面耐磨性要求较
高的场合，如挖掘机刀片、压路机辊筒等。
9.高强度焊条（AWSE7016）：高强度焊条适用于焊接高强度钢结构，
如桥梁、电塔等。
10.高温焊条（AWSE8015-B2）：高温焊条适用于高温环境下的焊接，如石化设备、锅炉等。
这些是常见的电焊条规格型号及其主要用途，不同规格型号的电焊条适用于不同的材料和环境，需根据具体的焊接需求选择合适的电焊条。
铝及铝合金焊条详解
L109（型号E1100）是以纯铝为焊芯、药皮为盐基型的铝焊条。
用于焊接铝板、纯铝容器。
L209（型号E4043）是以铝硅合金为焊芯、药皮为盐基型的铝合金焊条其通用性较大，特点是抗热裂性能良好，焊缝金属具有一定的机械强度。
用于焊接铝板、铝硅合金铸件、锻铝、硬铝等一般铝合金。
但不宜焊接铝镁合金。
L309（型号E3003）是以铝锰合金为焊芯、药皮为盐基型的铝合金焊条，其特点是焊缝强度较高，耐腐蚀性能与铝相近。
用于焊接铝锰合金、纯铝及其他铝合金的焊接等。
L409铝镁焊条型号：L409
药皮类型:盐基型
电源：直流
用途：焊接铝锰合金。
材质（熔敷金属化学成分）：
Si 0.5 Mn 0.2-0.6 Mg 3-3.5 Ag余量。
焊接锌铝镁方管的电焊条
焊接锌铝镁方管的电焊条电焊条是一种用于焊接工作的焊接材料，常用于焊接各种金属材料，包括锌铝镁方管。
锌铝镁方管是一种具有优良耐腐蚀性能的金属材料，广泛应用于建筑、机械制造、航空航天等领域。
选择适合焊接锌铝镁方管的电焊条非常重要，因为不同的焊接材料需要使用不同种类的电焊条，以确保焊接接头的质量和强度。
在焊接锌铝镁方管时，常用的电焊条有以下几种：1. 镍钴合金电焊条：镍钴合金电焊条具有良好的抗腐蚀性和高温性能，适用于焊接锌铝镁方管在高温环境下的工作。
2. 钢芯铝电焊条：钢芯铝电焊条是一种常用的电焊条，适用于焊接锌铝镁方管的一般工作。
它具有良好的焊接性能和强度，能够确保焊接接头的质量。
3. 不锈钢电焊条：不锈钢电焊条适用于焊接锌铝镁方管在潮湿或腐蚀环境下的工作。
它具有良好的抗腐蚀性和耐高温性能，能够保证焊接接头的耐久性。
选择合适的电焊条还需要考虑焊接材料的厚度和焊接位置。
对于较厚的锌铝镁方管，可以选择直径较大的电焊条，以确保焊接接头的强度。
对于难以到达的焊接位置，可以选择可弯曲的电焊条，以方便操作。
在使用电焊条焊接锌铝镁方管时，还需要注意以下几点：1. 清洁焊接表面：在焊接之前，应将焊接表面清洁干净，以去除油污、锈蚀和杂质，以确保焊接接头的质量。
2. 控制焊接电流：焊接电流的控制非常重要，过高或过低的电流都会影响焊接接头的质量。
应根据焊接材料的厚度和焊接位置调整焊接电流。
3. 控制焊接速度：焊接速度的控制也非常重要，过快或过慢的焊接速度都会影响焊接接头的质量。
应根据焊接材料的厚度和焊接位置调整焊接速度。
4. 预热焊接材料：对于较厚的锌铝镁方管，在焊接之前可以进行预热处理，以提高焊接接头的质量和强度。
选择适合焊接锌铝镁方管的电焊条非常重要，可以根据焊接材料的特性和工作环境选择合适的电焊条。
在焊接过程中，要注意清洁焊接表面、控制焊接电流和焊接速度，以确保焊接接头的质量和强度。
焊条的分类及型号和牌号
焊条的分类及型号和牌号一、焊条的分类1．按用途分类：（1）碳钢焊条：主要用于强度等级较低的低碳钢和低合金钢焊接。
（2）低合金钢焊条：用于低合金高强度钢，含合金元素较低的钼和钻钼耐热钢及低温钢的焊接。
（3）不锈钢焊条：用于含金元素较高的钼耐热钢和钻钼耐热钢及各类不锈钢的焊接。
（4）堆焊焊条：用于金属表面层的堆焊。
（5）铸铁焊条：用于铸铁的焊接和补焊。
（6）铜及铜合金焊条：用于铜及铜合金的焊接、补焊式堆焊。
（7）铝及铝合金焊条：用于铝及铝合金的焊接、补焊式堆焊。
（8）特殊焊条：用于水下焊接。
2．按焊条药皮融化后的熔渣特性分类：（1）酸性焊条：溶渣以酸性氧化物（SiO2、TiO2、FeO3）为主的焊条为酸性焊条。
特点：1）引弧容易、燃烧稳定；）可用于交、直流电源焊接；23）飞溅小、脱渣性好；4）焊接烟尘少；5）脱硫性能差、抗热裂纹性能差；）药皮的熔点高，导热慢，焊条端点熔化时药皮套筒 6 长；）焊条端部熔化面呈现内凹型；7）CaF2（CaO、（2）碱性焊条：溶渣以减性氧化物和氟化钙为主的焊条为减性焊条。
）燃烧的稳定性差，主要用于直流焊机焊接；特点：1 ）飞溅较大，脱性能差； 2）烟尘较多，放出氟化氢有毒气体；3）熔渣流动性好；4）焊条端面呈现凸型；5二、焊条的型号X X E XX焊及型类皮药条焊接电流种类。
适应的焊接位置。
度强属抗拉敷熔金的最小值。
表示焊条。
三、焊条的牌号通常以一个汉字拼音字母（或汉字）与三位数字表示。
拼音字母（或汉字表示焊条各大类，后面的三位数字中，前二位数字表示熔敷金属抗拉强度最低值，第三位数字表示焊条药皮类型及焊接电源种类。
第二节碳钢焊条选用的和使用碳钢焊条的选用原则一、使用性能要求：1、同种钢的焊接，按钢材抗拉强度等强的原则选用。
1））不同钢号的焊接，按强度较低一侧钢材选用。
2承受动负载的焊缝，选用熔敷金属具有较高冲击韧度）3 的焊条。
承受静负载的焊缝，选用抗拉强度与母材相当的焊条。
AlMg和AlCu系铝合金弧焊焊条的选择
AlMg和AlCu系铝合金弧焊焊条的选择摘要：文章阐述了俄罗斯Al-Mg 和Al-Cu系铝合金用焊条的选择；重点介绍了几种焊条的化学成分、焊接后接头的机械性能，并对其作了比较；最后，有针对性地提出了选择焊条的建议。
关键词：铝合金；选择；焊条；可焊性；化学成分；机械性能长期以来，无论是俄罗斯还是其他国家，可焊性良好的铝合金有Al-Mg系铝合金(牌号为AMr1、AMr2、AMr3、AMr4、AMr6、AMr61) 和Al-Cu 系铝合金(牌号为Д20、1201、1205) 。
以后又开发出了新的Al-Mg 系铝合金(01515、01523、01535、01545、01545K、01570、01570C、1420) 和新的Al-Cu系铝合金(01460、01461、01464) 。
在Al-Mg 系铝合金的弧焊中，通常都是推荐使用CB-AMr2、CB-AMr3、CB-AMr6、CB- AMr61、CB-AMr63、1557、1577 焊条，对Al-Cu 系铝合金则推荐用01201 和01217(见表1) 。
在多年生产经验的基础上可以认定，这些焊条在某些情况下，不可能保证有高的机械性能，而且其可焊性的指标较低。
例如，在对01460、01464和其他铝合金的焊接中发现:其塑性指标就特别低，弯曲角为15°～20°，焊缝的冲击韧性为9～10 J / cm2 。
本文对在Al-Mg 系和Al-Cu系合金的焊接中使用有限几种新牌号焊条的可行性进行了研究。
根据有关的文献资料，在评价可焊性时是用十字形试样、鱼骨形试样和在ЛТП1-6试验装置上进行的，试验法为MBTY。
铝合金的可焊性指标列于表2 和表3 中。
所有被研究的Al-Mg系合金试样，都使用了01545K、01571、01597 这3种焊条，从而保证其可焊性指标比使用传统焊条有很大的改善。
例如，在十字形试样上，裂纹形成系数实际上降低至零；变形的临界速度提高到8%～10 %(AMr6、01545 和01575铝合金) 和10 %～13 %(1420 型铝合金) 。
10㎜铝合金板材用焊接方法
10㎜铝合金板材用焊接方法铝合金是一种常见的金属材料，具有轻质、耐腐蚀和导电性能好等优点，因此在工业领域得到广泛应用。
而焊接是铝合金加工中常用的连接方法之一。
本文将介绍10㎜铝合金板材的焊接方法。
一、TIG焊接法TIG（Tungsten Inert Gas）焊接法又称氩弧焊，是一种常用的铝合金板材焊接方法。
该方法适用于较薄的铝合金板材，焊接过程中使用钨电极和惰性气体（如氩气）进行保护，可有效避免氧化和污染。
TIG焊接法能够获得较高的焊缝质量和焊接强度，但操作技术要求较高。
二、MIG焊接法MIG（Metal Inert Gas）焊接法是一种常用的自动化焊接方法。
该方法适用于10㎜铝合金板材的焊接，焊接过程中使用惰性气体（如氩气）和金属填充丝进行保护和填充。
MIG焊接法操作简便，适用于大面积板材的焊接，但焊缝质量稍逊于TIG焊接法。
三、等离子焊接法等离子焊接法是一种高能量焊接方法，适用于厚度较大的铝合金板材。
该方法利用等离子弧产生高温，使铝合金板材熔化并焊接。
等离子焊接法能够获得较高的焊接速度和焊接强度，但设备成本较高。
四、激光焊接法激光焊接法利用激光束对焊接区域进行高能量照射，使铝合金板材熔化并焊接。
该方法适用于需要高精度和高质量焊接的场合，焊接速度较快，焊缝质量较高。
但激光焊接设备价格昂贵，操作技术要求高。
在进行10㎜铝合金板材焊接时，应注意以下几点：1.选择合适的焊接方法，根据板材厚度、焊接质量要求和设备条件等因素进行选择。
2.保持焊接区域的清洁，避免污染和氧化。
3.控制好焊接电流、电压和焊接速度，以获得理想的焊缝质量。
4.选用合适的焊接材料，填充材料应与基材相匹配，以获得较高的焊接强度。
5.进行焊后处理，如去除氧化层、进行退火等，提高焊接接头的性能。
焊接是一种常用的铝合金板材连接方法，对于10㎜铝合金板材的焊接，可以选择TIG焊接法、MIG焊接法、等离子焊接法或激光焊接法等方法，根据具体需求和条件进行选择。
手把焊电流和操作方法
手把焊电流和操作方法
手持焊接机的电流和操作方法依赖于材料的厚度、焊条的种类和直径以及焊接位置。
以下是一些常用的手持焊接机的电流和操作方法：
1. 焊接钢材时，一般使用直径为
2.5毫米和
3.2毫米的焊条，焊接电流一般在60-120安培之间。
操作时，首先将地线连接至工件，按下开关后点燃焊条，移动焊条使焊缝均匀覆盖。
2. 焊接铝材时，一般使用直径为2.0毫米和2.5毫米的钨极氩弧焊条，焊接电流一般在80-150安培之间。
操作时，先在工件上划出焊接线路，然后将焊接机连接至钨极和工件，点燃氩弧，使用焊条进行焊接。
3. 焊接不锈钢时，一般使用直径为2.0毫米和2.5毫米的不锈钢焊条，焊接电流一般在80-120安培之间。
操作时，先将地线连接至工件，点燃焊条后移动焊条进行均匀焊接。
需要注意的是，在焊接过程中，应该保持手持焊接机与工件间的距离稳定，并在焊接过程中均匀移动焊条，以保证焊接缝隙的一致性和焊接质量。
同时，应该穿戴焊接手套和眼镜以避免受伤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6063铝材用什么焊条焊接 - fsokl 2008-09-20 14:18:05请问6063铝材用风焊焊接，用什么焊条焊缝和铝材表面颜色一至又牢固Re:6063铝材用什么焊条焊接 - gaowang_1987 2008-09-20 14:20:11 1．铝及铝合金的焊接特点（1）铝在空气中及焊接时极易氧化，生成的氧化铝（Al2O3）熔点高、非常稳定，不易去除。
阻碍母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夹渣、未熔合、未焊透等缺欠。
铝材的表面氧化膜和吸附大量的水分，易使焊缝产生气孔。
焊接前应采用化学或机械方法进行严格表面清理，清除其表面氧化膜。
在焊接过程加强保护，防止其氧化。
钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。
气焊时，采用去除氧化膜的焊剂。
在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。
（2）铝及铝合金的热导率和比热容均约为碳素钢和低合金钢的两倍多。
铝的热导率则是奥氏体不锈钢的十几倍。
在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝及铝合金时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显着，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。
（3）铝及铝合金的线膨胀系数约为碳素钢和低合金钢的两倍。
铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。
铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹及较高的内应力。
生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。
在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。
在铝硅合金中含硅%时热裂倾向较大，随着硅含量增加，合金结晶温度范围变小，流动性显着提高，收缩率下降，热裂倾向也相应减小。
根据生产经验，当含硅5%～6%时可不产生热裂，因而采用SAlSi条（硅含量%～6%)焊丝会有更好的抗裂性。
（4）铝对光、热的反射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断难。
高温铝强度很低，支撑熔池困难，容易焊穿。
（5）铝及铝合金在液态能溶解大量的氢，固态几乎不溶解氢。
在焊接熔池凝固和快速冷却的过程中，氢来不及溢出，极易形成氢气孔。
弧柱气氛中的水分、焊接材料及母材表面氧化膜吸附的水分，都是焊缝中氢气的重要来源。
因此，对氢的来源要严格控制，以防止气孔的形成。
（6）合金元素易蒸发、烧损，使焊缝性能下降。
（7）母材基体金属如为变形强化或固溶时效强化时，焊接热会使热影响区的强度下降。
（8）铝为面心立方晶格，没有同素异构体，加热与冷却过程中没有相变，焊缝晶粒易粗大，不能通过相变来细化晶粒。
2．焊接方法几乎各种焊接方法都可以用于焊接铝及铝合金，但是铝及铝合金对各种焊接方法的适应性不同，各种焊接方法有其各自的应用场合。
气焊和焊条电弧焊方法，设备简单、操作方便。
气焊可用于对焊接质量要求不高的铝薄板及铸件的补焊。
焊条电弧焊可用于铝合金铸件的补焊。
惰性气体保护焊（TIG或MIG）方法是应用最广泛的铝及铝合金焊接方法。
铝及铝合金薄板可采用钨极交流氩弧焊或钨极脉冲氩弧焊。
铝及铝合金厚板可采用钨极氦弧焊、氩氦混合钨极气体保护焊、熔化极气体保护焊、脉冲熔化极气体保护焊。
熔化极气体保护焊、脉冲熔化极气体保护焊应用越来越广泛（氩气或氩/氦混合气）。
3.焊接材料（1）焊丝铝及铝合金焊丝的选用除考虑良好的焊接工艺性能外，按容器要求应使对接接头的抗拉强度、塑性(通过弯曲试验)达到规定要求，对含镁量超过3％的铝镁合金应满足冲击韧性的要求，对有耐蚀要求的容器，焊接接头的耐蚀性还应达到或接近母材的水平。
因而焊丝的选用主要按照下列原则：1）纯铝焊丝的纯度一般不低于母材；2）铝合金焊丝的化学成分一般与母材相应或相近；3）铝合金焊丝中的耐蚀元素(镁、锰、硅等)的含量一般不低于母材；4）异种铝材焊接时应按耐蚀较高、强度高的母材选择焊丝；5）不要求耐蚀性的高强度铝合金(热处理强化铝合金)可采用异种成分的焊丝，如抗裂性好的铝硅合金焊丝SAlSi一1等(注意强度可能低于母材)。
（2）保护气体保护气体为氩气、氦气或其混合气。
交流加高频TIG焊时，采用大于99．9％纯氩气，直流正极性焊接宜用氦气。
MIG焊时，板厚<25 mm时宜用氩气；板厚25 mm～50 mm时氩气中宜添加10％～35％的氦气；板厚50mm-75mm时氩气中宜添加l0％～35％或50％的氦气；当板厚>75 mm 时推荐采用添加50％～75％氦气的氩气。
氩气应符合GB／T 4842995《纯氩》的要求。
氩气瓶压低于 MPa后压力不足，不能使用。
(3)钨极氩弧焊用的钨极材料有纯钨、钍钨、铈钨、锆钨四种。
纯钨极的熔点和沸点高，不易熔化挥发，电极烧损及尖端的污染较少，但电子发射能力较差。
在纯钨中加入1％～2％氧化钍的电极为钍钨极，电子发射能力强，允许的电流密度高，电弧燃烧较稳定，但钍元素具有一定的放射性，使用时应采取适当的防护措施。
在纯钨中加入％～％的氧化铈(杂质≤％)的电极为铈钨极。
铈钨极电子逸出功低，化学稳定性高，允许电流密度大，无放射性，是目前普遍采用的电极。
锆钨极可防止电极污染基体金属，尖端易保持半球形，适用于交流焊接。
（4）焊剂气焊用焊剂为钾、钠、锂、钙等元素的氯化物和氟化物，可去除氧化膜。
黄莲香 10:51:494. 焊前准备(1)焊前清理铝及铝合金焊接时，焊前应严格清除工件焊口及焊丝表面的氧化膜和油污，清除质量直接影响焊接工艺与接头质量，如焊缝气孔产生的倾向和力学性能等。
常采用化学清洗和机械清理两种方法。
1）化学清洗化学清洗效率高，质量稳定，适用于清理焊丝及尺寸不大、成批生产的工件。
可用浸洗法和擦洗法两种。
可用丙酮、汽油、煤油等有机溶剂表面去油，用40℃～70℃的5％～10％NaOH溶液碱洗 3 min～7 min(纯铝时间稍长但不超过20 min)，流动清水冲洗，接着用室温至60℃的30％HNO3溶液酸洗1 min～3 min，流动清水冲洗，风干或低温干燥。
2）机械清理在工件尺寸较大、生产周期较长、多层焊或化学清洗后又沾污时，常采用机械清理。
先用丙酮、汽油等有机溶剂擦试表面以除油，随后直接用直径为 mm～ mm的铜丝刷或不锈钢丝刷子刷，刷到露出金属光泽为止。
一般不宜用砂轮或普通砂纸打磨，以免砂粒留在金属表面，焊接时进入熔池产生夹渣等缺陷。
另外也可用刮刀、锉刀等清理待焊表面。
工件和焊丝经过清洗和清理后，在存放过程中会重新产生氧化膜，特别是在潮湿环境下，在被酸、碱等蒸气污染的环境中，氧化膜成长得更快。
因此，工件和焊丝清洗和清理后到焊接前的存放时间应尽量缩短，在气候潮湿的情况下，一般应在清理后4 h内施焊。
清理后如存放时间过长(如超过24 h)应当重新处理。
(2)垫板铝及铝合金在高温时强度很低，液态铝的流动性能好，在焊接时焊缝金属容易产生下塌现象。
为了保证焊透而又不致塌陷，焊接时常采用垫板来托住熔池及附近金属。
垫板可采用石墨板、不锈钢板、碳素钢板、铜板或铜棒等。
垫板表面开一个圆弧形槽，以保证焊缝反面成型。
也可以不加垫板单面焊双面成型，但要求焊接操作熟练或采取对电弧施焊能量严格自动反馈控制等先进工艺措施。
(3)焊前预热薄、小铝件一般不用预热，厚度10 mm～15 mm时可进行焊前预热，根据不同类型的铝合金预热温度可为100℃～200℃，可用氧一乙炔焰、电炉或喷灯等加热。
预热可使焊件减小变形、减少气孔等缺陷。
5.焊后处理(1)焊后清理焊后留在焊缝及附近的残存焊剂和焊渣等会破坏铝表面的钝化膜，有时还会腐蚀铝件，应清理干净。
形状简单、要求一般的工件可以用热水冲刷或蒸气吹刷等简单方法清理。
要求高而形状复杂的铝件，在热水中用硬毛刷刷洗后，再在60℃～80℃左右、浓度为2％～3％的铬酐水溶液或重铬酸钾溶液中浸洗5 min～10 min，并用硬毛刷洗刷，然后在热水中冲刷洗涤，用烘箱烘干，或用热空气吹干，也可自然干燥。
(2)焊后热处理铝容器一般焊后不要求热处理。
如果所用铝材在容器接触的介质条件下确有明显的应力腐蚀敏感性，需要通过焊后热处理以消除较高的焊接应力，来使容器上的应力降低到产生应力腐蚀开裂的临界应力以下，这时应由容器设计文件提出特别要求，才进行焊后消除应力热处理。
如需焊后退火热处理，对于纯铝、5052、5086、5154、5454、5A02、5A03、5A06等，推荐温度为345℃；对于2014、2024、3003、3004、5056、5083、5456、6061、6063、2A12、2A24、3A21等，推荐温度为415℃；对于2017、2A11、6A02等，推荐温度为360℃，根据工件大小与要求，退火温度可正向或负向各调20℃～30℃，保温时间可在 h～2 h之间。
铝焊接简易指南母材准备：要焊接铝材，焊工必须小心的清洁好母材，要用油剂或者溶剂清除铝材表面的任何氧化物和碳氢化合物的污染。
铝材表面的氧化物融化温度在华氏3700度，而其下面的铝制母材在华氏1200度就会融化。
因此，残留任何氧化物在铝制母材的表面将会制约填充金属的对加工件的穿透性。
要清除铝材表面的氧化物，可以使用不锈钢的钢丝毛刷或者溶剂腐蚀的方法。
在使用不锈钢毛刷的时候，只能往一个固定的方向刷除。
小心不要太用力和不仔细：粗暴的动作会造成氧化物嵌入铝制母材。
同时，只在铝材表面使用不锈钢刷，不要使用在不锈钢或者碳钢上使用过的刷子。
在使用化学溶剂的方法的时候，要确保焊接前将溶剂清除干净。
要最大程度的用油剂或者溶剂的方法减小碳氢化合物的不良影响，还要使用去油剂。
同时要确保去油剂不含任何碳氢化合物。
预热：预热铝制加工件能够帮助避免焊接裂缝的产生。
预热温度不应该超过华氏230度，要使用温度计监测温度以防止过热。
另外，将间断焊放在焊接区域的开始和结尾处能帮助加强预热效果。
焊工还应该在焊接薄材的时候预热一片厚的铝材。
处理速度：铝材焊接的过程需要“高温高速”的处理。
不同于钢材，铝材的较高的热导性需要使用温度更高的电流电压设定和更高的焊接速度。
如果焊接速度太慢，将会有过多的焊接穿透，特别是在焊接薄材的时候。
保护气体：氩气由于其优异的清洁性能，被作为最常用的铝材焊接保护气体。
在焊接5XXX-系列的铝合金的时候，使用的保护气体是氩气和氦气的混合气体。
最多75%的氦气的比例能达到减小镁氧化物影响的最佳效果。
焊丝：选择和母材熔点相近的铝制填充金属丝。
焊工越能限制金属的融化范围，焊接合金就越容易。
要用直径3/64-或者1/16英寸的填丝。
填充金属丝的直径越大越容易送丝。
