计算机监控系统系统功能和分层

合集下载

监控系统由哪几部分组成

监控系统由哪几部分组成

监控系统由哪几部分组成第1 前端部分前端完成模拟视频的拍摄,探测器报警信号的产生,云台、防护罩的控制,报警输出等功能。

主要包括摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备(设备使用情况根据用户的实际需求配置)。

摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号,经同轴电缆传输。

电动变焦镜头将拍摄场景拉近、推远,并实现光圈、调焦等光学调整。

温、湿度传感器可探测环境内温度、湿度,从而保证内部良好的物理环境。

第2 传输部分这里介绍的传输部分主要由同轴电缆组成。

传输部分要求在前端摄像机摄录的图像进行实时传输,同时要求传输具有损耗小,可靠的传输质量,图像在录像控制中心能够清晰还原显示。

第3 控制部分该部分是安防监控系统的核心,它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。

它的核心单元是采集、压缩单元,它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。

控制部分是实现报警和录像记录进行联动的关键部分。

第4 电视墙显示部分该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。

系统支持多画面回放,所有通道同时录像,系统报警屏幕、声音提示等功能。

它既兼容了传统电视监视墙一览无余的监控功能,又大大降低了值守人员的工作强度且提高了安全防卫的可靠性。

终端显示部分实际上还完成了另外一项重要工作——控制。

这种控制包括摄像机云台、镜头控制,报警控制,报警通知,自动、手动设防,防盗照明控制等功能,用户的工作只需要在系统桌面点击鼠标操作即可。

第五、防盗报警部分在内围的在重要出入口、楼梯口安装主动式红外探头,进行布防,在监控中心值班室(监控室)安装报警主机,一旦某处有人越入,探头即自动感应,触发报警,主机显示报警部位,同时联动相应的探照灯和摄像机,并在主机上自动切换成报警摄像画面,报警中心监控用计算机弹出电子地图并作报警记录,提示值班人员处理,大大加强了保安力度。

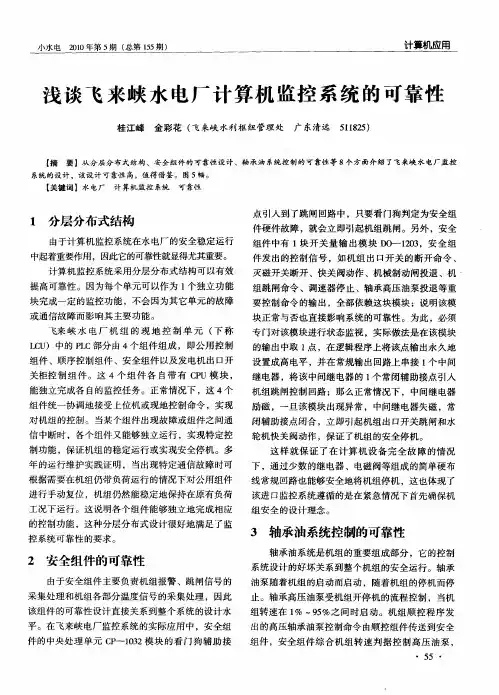

浅谈飞来峡水电厂计算机监控系统的可靠性

浅谈飞来峡水电厂计算机监控系统的可靠性
20 2
发 导 油 压 不 正常
况下出现调速器故 障,在这 3 种机组 “ 紧急工况”
组转 速在 1 ~9 %之 间 时启 动 。机 组顺 控 程 序 发 % 5
出的高压轴承油泵控制命令由顺控组件传送到安全
组件 ,安 全组件 综 合 机 组转 速 判 据 控 制 高压 油泵 ,

5 ・ 5
S MALL HYDRO POW ER 2 ONo 0l 5, T t 1 5 oalNo 5
中起着重要作用 ,因此它的可靠性就显得尤其重要 。
计算 机监控 系统 采用 分层 分布式 结构 可 以有效
提高 可靠 性 。因为 每个单 元可 以作 为 1 独立 功能 个 块完成 一定 的监 控功 能 ,不会 因为其 它单 元 的故 障 或通信 故 障而影 响其 主要 功能 。
飞来 峡 水 电 厂 机 组 的 现 地 控 制 单 元 ( 称 下 L U 中的 P C部分 由 4个 组 件组 成 ,即 公用 控 制 C) L 组 件 、顺序控 制 组件 、安全 组件 以及 发 电机 出 口开
系统 的设计 ,该设计可靠性 高,值得借鉴 。图 5幅。
【 关键词 】水电厂 计 算机监控 系统
1 分层分布式结构
由于计算机 监控 系统 在水 电厂 的安全 稳定 运行
Hale Waihona Puke 点 引入到 了跳 闸 回路 中 ,只要看 门狗判定 为安 全组 件硬 件故 障 ,就会立 即 引起机组 跳 闸 。另 外 ,安全 组件 中有 1 开 关 量 输 出模 块 D - 10 ,安 全 组 块 O- 23 - 件 发 出 的控 制 信号 ,如机 组 出 口开关 的 断开 命令 、 灭 磁 开关断 开 、快关 阀动 作 、机 械制 动 闸投退 、机

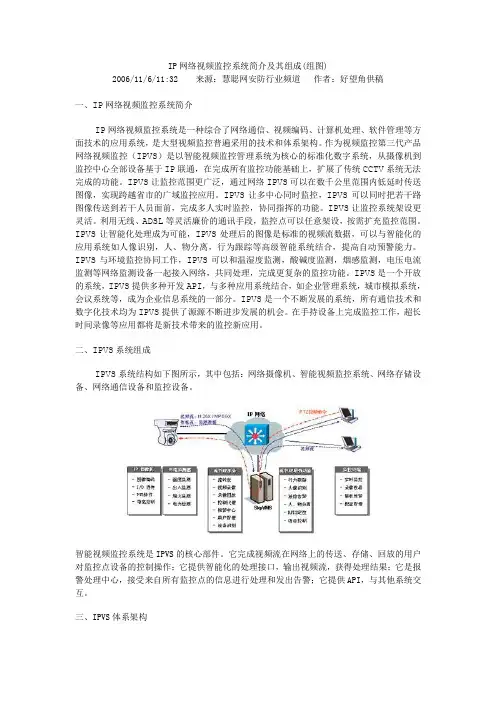

IP网络视频监控系统简介及其组成(组图)

IP网络视频监控系统简介及其组成(组图)

IP网络视频监控系统简介及其组成(组图)2006/11/6/11:32 来源:慧聪网安防行业频道作者:好望角供稿一、IP网络视频监控系统简介IP网络视频监控系统是一种综合了网络通信、视频编码、计算机处理、软件管理等方面技术的应用系统,是大型视频监控普遍采用的技术和体系架构。

作为视频监控第三代产品网络视频监控(IPVS)是以智能视频监控管理系统为核心的标准化数字系统,从摄像机到监控中心全部设备基于IP联通,在完成所有监控功能基础上,扩展了传统CCTV系统无法完成的功能。

IPVS让监控范围更广泛,通过网络IPVS可以在数千公里范围内低延时传送图像,实现跨越省市的广域监控应用。

IPVS让多中心同时监控,IPVS可以同时把若干路图像传送到若干人员面前,完成多人实时监控,协同指挥的功能。

IPVS让监控系统架设更灵活。

利用无线、ADSL等灵活廉价的通讯手段,监控点可以任意架设,按需扩充监控范围。

IPVS让智能化处理成为可能,IPVS处理后的图像是标准的视频流数据,可以与智能化的应用系统如人像识别,人、物分离,行为跟踪等高级智能系统结合,提高自动预警能力。

IPVS与环境监控协同工作,IPVS可以和温湿度监测,酸碱度监测,烟感监测,电压电流监测等网络监测设备一起接入网络,共同处理,完成更复杂的监控功能。

IPVS是一个开放的系统,IPVS提供多种开发API,与多种应用系统结合,如企业管理系统,城市模拟系统,会议系统等,成为企业信息系统的一部分。

IPVS是一个不断发展的系统,所有通信技术和数字化技术均为IPVS提供了源源不断进步发展的机会。

在手持设备上完成监控工作,超长时间录像等应用都将是新技术带来的监控新应用。

二、IPVS系统组成IPVS系统结构如下图所示,其中包括:网络摄像机、智能视频监控系统、网络存储设备、网络通信设备和监控设备。

智能视频监控系统是IPVS的核心部件。

它完成视频流在网络上的传送、存储、回放的用户对监控点设备的控制操作;它提供智能化的处理接口,输出视频流,获得处理结果;它是报警处理中心,接受来自所有监控点的信息进行处理和发出告警;它提供API,与其他系统交互。

水电站计算机监控系统

水电站计算机监控系统


4)远方通信缺陷 由于变电站均采用无人值班模式,因此保证与远方的通信 畅通,确保信息的正常传输就显得尤为重要。 远方通信缺陷主要由以下两方面组成:其一是远动工作站 自身的设备问题。由于大部分监控系统的远动工作站采用 工控机等设备,因此也存在和后台系统相类似的情况,由 硬件故障造成的信息传输中断屡见不鲜。

此类缺陷严格来讲不属于监控系统自身的问题,处理时涉 及一、二次设备,消缺难度较大,特别是开关柜的小车行 程开关质量等问题结合停电处理等,缺陷延续时间长;在 某些情况下可能会导致信号接点频繁动作,造成监控系统 连续频繁报警,严重影响运行人员的正常监视,必须立即 处理。

3)网络设备缺陷 从统计数据看,目前网络通信设备的故障数量尚不大,但 其一旦发生故障则影响较大,涉及面也广,通常会造成多 个装置通信异常或全站数据采集的中断,后果非常严重, 因此必须立即处理。分析网络设备的故障原因,通常由产 品质量不良引起,尤其是各类交换机、集线器等网络通信 设备的电源问题表现尤为突出。
BACK

ቤተ መጻሕፍቲ ባይዱ
目前,总装机容量为2000kW及以上的水电站多采用分层分 布式监控系统,如某电站有两台机组,采用分层分布式监 控系统,则其网络拓扑结构简图如图4-2所示。

2、计算机监控系统的优点 1)减员增效,改革水电站值班方式。 2)提高水电站的自动化水平。 3)提高水电站的供电质量。 4)提高水电站的安全运行水平。 5)提高水电站的劳动生产率和经济效益

二是总控或前置机等负责全站通信任务的关键设备。这部 分设备在较早的系统多采用工控机等设备,因此也存在和 后台系统相类似的情况,尤其是因硬件问题造成的死机现 象相对更多一些。
总之,站控层缺陷基本由软硬件问题引起,且比例大体相 当,而GPS对时系统、UPS电源等问题相对少一些。

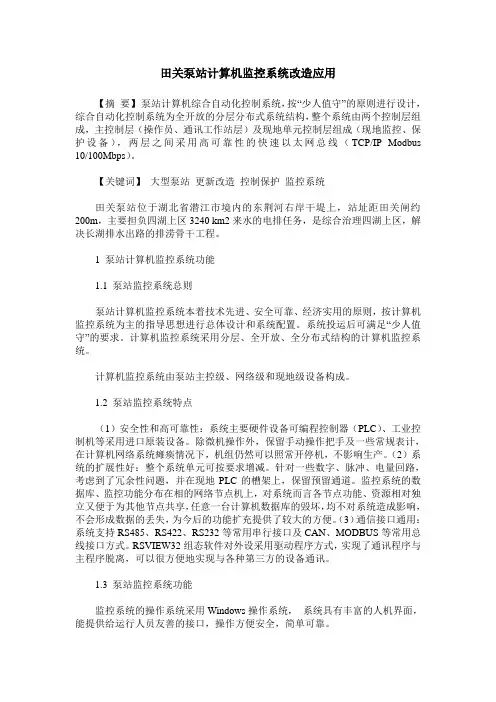

田关泵站计算机监控系统改造应用

田关泵站计算机监控系统改造应用

田关泵站计算机监控系统改造应用【摘要】泵站计算机综合自动化控制系统,按“少人值守”的原则进行设计,综合自动化控制系统为全开放的分层分布式系统结构,整个系统由两个控制层组成,主控制层(操作员、通讯工作站层)及现地单元控制层组成(现地监控、保护设备),两层之间采用高可靠性的快速以太网总线(TCP/IP Modbus 10/100Mbps)。

【关键词】大型泵站更新改造控制保护监控系统田关泵站位于湖北省潜江市境内的东荆河右岸干堤上,站址距田关闸约200m,主要担负四湖上区3240 km2来水的电排任务,是综合治理四湖上区,解决长湖排水出路的排涝骨干工程。

1 泵站计算机监控系统功能1.1 泵站监控系统总则泵站计算机监控系统本着技术先进、安全可靠、经济实用的原则,按计算机监控系统为主的指导思想进行总体设计和系统配置。

系统投运后可满足“少人值守”的要求。

计算机监控系统采用分层、全开放、全分布式结构的计算机监控系统。

计算机监控系统由泵站主控级、网络级和现地级设备构成。

1.2 泵站监控系统特点(1)安全性和高可靠性:系统主要硬件设备可编程控制器(PLC)、工业控制机等采用进口原装设备。

除微机操作外,保留手动操作把手及一些常规表计,在计算机网络系统瘫痪情况下,机组仍然可以照常开停机,不影响生产。

(2)系统的扩展性好:整个系统单元可按要求增减。

针对一些数字、脉冲、电量回路,考虑到了冗余性问题,并在现地PLC的槽架上,保留预留通道。

监控系统的数据库、监控功能分布在相的网络节点机上,对系统而言各节点功能、资源相对独立又便于为其他节点共享,任意一台计算机数据库的毁坏,均不对系统造成影响,不会形成数据的丢失,为今后的功能扩充提供了较大的方便。

(3)通信接口通用:系统支持RS485、RS422、RS232等常用串行接口及CAN、MODBUS等常用总线接口方式。

RSVIEW32组态软件对外设采用驱动程序方式,实现了通讯程序与主程序脱离,可以很方便地实现与各种第三方的设备通讯。

水电站计算机监控系统

水电站计算机监控系统

8
水电厂监控系统的功能
1、数据采集和处理 2、设备的操作监视和控制 3、设备运行安全监视 4、自动发电控制AGC
5、自动电压控制AVC
6、运行日志及报表
9
7、事件统计 8、数据通讯 9、人机界面 10、自诊断和远方诊断 11、多媒体功能
12、仿真培训
13、事故的自动处理

数据采集和处理 计算机监控系统对运行设备需要进行经常巡回检查,检查是否正常 (是否越限),并对计算机监控数据库不断更新,按被测量的性质不 同可分为:模拟量、开关(数字)量、脉冲量等。
功能处理分布化
应用软件的可移植性 不同系统间的相互操作性
36
开放式分层分布式
监控系统各个节点分布着与该节点功能相关的数据库,各个节点 间可进行所需信息的交换而不依耐厂级计算机系统,即在厂级计算机 未投入运行或故障的情况下,工作人员也能通过现地控制单元对设备 进行操作或提取采取的数据,整个系统都遵循行业统一的接口标准接 入。
开放式
分层分布开放式
32
计算机监控系统结构

分层分布式按权限划分:
梯级调度层
厂站监控层(上位机)
机组操作层(下位机或LCU)
辅助设备控制层
33
分层分布式

特点
1 、凡是不涉及全系统性质的监控功能安排在较低层实现,以加速控制 过程的实现,提高相应能力,减轻控制中心负担,减少大量的信号传 输,提高系统可靠性;
1、系统控制权的设置和切换; 2、机组及重要设备的状态设置; 3、测点和设备的投运; 4、参数整定值和限值的修改; 5、电厂运行方式的设置和切换; 6、调用各种画面; 7、各种报表和打印; 8、操作票显示和在线修改; 9、机组的启、停和工况转换操作; 10、断路器和隔离开关的开端、关合工作;

水电站计算机监控系统

水电站计算机监控系统
满足水电站运行历史数据的存储容量要求,保证设备 安全经济运行,提高经济效益,改善劳动条件; 水电厂监控系统的目的:
高效的、经济的实现集中控制和远方控制
3
3
特点:
可以模拟各种复杂的控制规律,实现系统高质量的控制效 果,同时可以不改变控制设备而修改控制结构和参数;
具有记忆和判断的能力,能综合生产过程中的各种情况, 作出最佳选择,实现最优控制;
按水电厂控制层次和对象设置电站级(上位机)和现地控制单元 (LCU)级
8
8
计算机监控系统作用 一、监视 信息由下至上, 利用各种传感器、变送器收集设备的运行信息,
这些信息一般可以分为模拟量信息、开关量信息、温度量信息(脉冲 量信息、数码信息)等,通过I/O接口,将数据送入计算机,计算机 进行相应的处理,送到运行人员工作站、现地操作屏供运行人员监视。 二、控制 信息由上至下,运行人员通过工作站、现地监视屏发布操作命令, 命令经过计算机判别,再通过I/O接口,将控制输出传递给出口继电 器,出口继电器驱动现场自动化设备如电磁、电动设备、现地自动装 置等等。
从用途上来说,随着信息化社会的来临,UPS广泛地
应用于从信息采集、传送、处理、储存到应用的各个环节,
其重要性是随着信息应用重要性的日益提高而增加的。
43
43
UPS按工作原理分成后备式、在线式与在线互动式三大类:
后备式UPS:具备了自动稳压、断电保护等UPS最基础也最重要 的功能,有10ms左右的转换时间,逆变输出的交流电是方波而非正 弦波;
17
17
18
18
19
19
20
20
21
21
22
22
23
23
自动发电控制AGC

变电站计算机监控系统培训材料

变电站计算机监控系统培训材料

工作原理和流程
监控中心根据分析结果,发 出控制指令
数据传输至监控中心,进行 数据处理和分析
监控系统通过传感器采集变 电站设备运行数据
控制指令通过通信网络传输 至变电站设备,实现设备控
制和调节
监控系统实时监控设备运行 状态,及时发现和处理异常
情况
监控系统定期生成运行报告, 为设备维护和优化提供依据
03
培训材料审核与修订
审核人员:技 术专家、培训 师、管理人员

审核内容:技 术准确性、培 训效果、语言
表达等
修订流程:发 现问题、提出 修改建议、修
改并确认
修订周期:根 据实际情况确 定,一般不超
过一个月
修订结果:形 成新的培训材 料版本,并通
知相关人员
感谢观看
汇报人:
软件故障:检查系统版本、软件更新、病毒防护等,及时 更新或修复
数据丢失:定期备份数据,使用可靠的数据存储设备
网络故障:检查网络连接、防火墙设置、网络带宽等,确 保网络畅通
安全漏洞:定期进行安全检查,及时更新安全补丁,加强 用户权限管理
操作失误:加强员工培训,提高操作技能,避免误操作导 致的故障
性和可靠性
数据备份:定 期进行数据备 份,确保数据
不丢失
备份策略:采 用全量备份、 增量备份和差 异备份相结合
的策略
备份介质:采 用磁盘、磁带、 光盘等多种备 份介质,提高 数据备份的可
靠性
系统可靠性保障措施
定期进行系统维 护和升级
建立完善的备份 和恢复机制
加强网络安全防 护,防止病毒和 恶意软件攻击
报警分级:根据报警的严重程度进行分级,以便于快速响应和处理
报警处理流程:包括报警确认、报警处理、报警记录等环节,确保报警处 理的准确性和有效性

计算机监控系统运行规程

计算机监控系统运行规程

第十三章计算机监控系统运行规程第十三章计算机监控系统运行规程 (1)13.1、系统结构组成 (2)13.1.1、系统结构配置 (2)13.1.2、集中制控层结构 (2)13.1.3、现地级控制层结构 (3)13.1.4、与其它自动装置的接口 (3)13.2、系统主要功能 (3)13.2.1、数据采集与处理 (3)13.2.2、水电站运行安全监视 (4)13.2.3、控制与调节 (4)13.2.4、设备运行统计记录及生产管理 (5)13.2.5、数据通信 (5)13.2.6、画面显示 (5)13.2.7、语音报警功能 (5)13.2.8、人机联系 (6)13.2.9、系统自检和自动重启动 (6)13.2.10、软件开发功能 (6)13.2.11、仿真培训 (6)13.2.12、自动处理水电厂事故 (7)13.2.13、实现远程监控 (7)13.3、机组LCU屏功能 (7)13.3.1、机组LCU面板图 (7)13.3.2、数据采集与处理 (8)13.3.3、安全运行监视 (8)13.3.4、自动控制与调节: (9)13.3.5、通信功能 (9)13.4、公用LCU功能 (10)13.4.1公用LCU面板图 (10)13.4.2、数据采集与处理 (10)13.4.3、安全运行监视 (11)13.4.4、自动控制与调节 (11)13.4.5、通信功能 (11)13.4.6、自诊断功能 (11)13.5、辅机及公用设备控制系统 (12)13.5.1控制要求 (12)13.5.2 控制方式的设定 (12)13.5.3 结构配置 (12)13.5.4 监控对象 (12)13.1、系统结构组成本水电站采用“无人值班”(少人值守)的运行值班方式,计算机监控系统采用全计算机监控的模式,开放性的分层分布式系统结构。

当系统中任何一部分设备发生故障时,系统整体以及系统内的其它部分仍能继续正常工作且功能不会减少。

13.1.1、系统结构配置系统分层结构自下而上,为现地单元监控层和电站中控层。
