蒸汽流量计概述
蒸汽流量计也叫做涡街流量计， 是根据卡门涡街原理研究生产 的，主要是用于工业管道介质 流体的流量测量，如气体、液 体、蒸气等多种介质。
蒸汽流量计类型
压差式流量计是根据安装于管道中流量检 测件产生的差压、已知的流体条件和检测 件与管道的几何尺寸来测量流量的仪表。
蒸汽的密度补偿应当正确
差压传送误差：零点漂移 引压管布置不合理 蒸汽干度的影响
用户使用注意事项
注意蒸汽流量的变化
尽可能选择流量量程比大的流量计， 避免在小流量时测量不正确和流量 “丢失”现象。
饱和蒸汽干度的影响
应注意干度的修正，同时确保供 给流量计高品质的蒸汽。
优质售后服务
优质的售后服务是衡量一个 企业最根本的要求。有恒测 控乃是行业典范。
高纯气体流量测量中的仪表选型
第５７卷 第１期２０２１年１月石 油 化 工 自 动 化ＡＵＴＯＭＡＴＩＯＮＩＮＰＥＴＲＯ ＣＨＥＭＩＣＡＬＩＮＤＵＳＴＲＹＶｏｌ．５７，Ｎｏ．１Ｊａｎ，２０２１稿件收到日期：２０２０１０１３，修改稿收到日期：２０２０１１１７。
作者简介：徐伟清（１９６３—），男，１９８５年毕业于浙江大学生产过程自动化专业，现就职于中石化南京工程有限公司，主要从事石油化工自控工程专业管理以及总承包项目的管理工作。
高纯气体流量测量中的仪表选型徐伟清（中石化南京工程有限公司，江苏南京２１１１００）摘要：高纯气体具有组分稳定，无尘、无水滴、无油污的特点，为流量测量和流量计的稳定运行创造了良好的条件。
通过对比差压式流量计和热式质量流量计的工作原理及在高纯气体实际测量中的应用，介绍了选用两种流量计的条件，分析了差压式流量计和热式质量流量计在实际测量中存在的误差原因，并给出了相应解决方案。
关键词：高纯气体；流量测量；双量程差压流量计；过程控制；贸易交接计量；热式质量流量计中图分类号：ＴＨ８１４ 文献标志码：Ｂ 文章编号：１００７７３２４（２０２１）０１００６９０４犐狀狊狋狉狌犿犲狀狋犜狔狆犲犛犲犾犲犮狋犻狅狀犳狅狉犎犻犵犺犘狌狉犻狋狔犌犪狊犉犾狅狑犕犲犪狊狌狉犲犿犲狀狋ＸｕＷｅｉｑｉｎｇ（ＳｉｎｏｐｅｃＮａｎｊｉｎｇＥｎｇｉｎｅｅｒｉｎｇＣｏ．Ｌｔｄ．，Ｎａｎｊｉｎｇ，２１１１００，Ｃｈｉｎａ）犃犫狊狋狉犪犮狋狊：Ｔｈｅｈｉｇｈｐｕｒｉｔｙｇａｓｉｓｏｆｔｈｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｓｔａｂｌｅｃｏｍｐｏｎｅｎｔ，ｎｏｄｕｓｔ，ｎｏｗａｔｅｒ ｄｒｏｐａｎｄｎｏｏｉｌｐｏｌｌｕｔｉｏｎ．Ｉｔｃｒｅａｔｅｓｇｏｏｄｃｏｎｄｉｔｉｏｎｆｏｒｆｌｏｗｍｅａｓｕｒｅｍｅｎｔａｎｄｓｔａｂｌｅｒｕｎｎｉｎｇｆｏｒｆｌｏｗｍｅｔｅｒ．Ｔｈｒｏｕｇｈｃｏｍｐａｒｉｓｏｎｏｆｔｈｅｗｏｒｋｉｎｇｐｒｉｎｃｉｐｌｅｆｏｒｄｉｆｆｅｒｅｎｔｉａｌｐｒｅｓｓｕｒｅｆｌｏｗｍｅｔｅｒａｎｄｔｈｅｒｍａｌｍａｓｓｆｌｏｗｍｅｔｅｒ，ａｎｄｔｈｅａｐｐｌｉｃａｔｉｏｎｏｆｐｒａｃｔｉｃａｌｍｅａｓｕｒｅｍｅｎｔｆｏｒｈｉｇｈｐｕｒｉｔｙｇａｓ，ｔｈｅｃｏｎｄｉｔｉｏｎｓｆｏｒｔｈｅｓｅｌｅｃｔｉｏｎｏｆｔｈｅｓｅｔｗｏｋｉｎｄｓｏｆｆｌｏｗｍｅｔｅｒａｒｅｉｎｔｒｏｄｕｃｅｄ，ａｎｄｔｈｅｅｒｒｏｒｃａｕｓｅｅｘｉｓｔｉｎｇｉｎｔｈｅａｃｔｕａｌａｐｐｌｉｃａｔｉｏｎｆｏｒｔｈｅｄｉｆｆｅｒｅｎｔｉａｌｐｒｅｓｓｕｒｅｆｌｏｗｍｅｔｅｒａｎｄｔｈｅｒｍａｌｍａｓｓｆｌｏｗｍｅｔｅｒｉｓｉｎｖｅｓｔｉｇａｔｅｄ，ｒｅｌｅｖａｎｔｓｏｌｕｔｉｏｎｉｓｐｒｏｐｏｓｅｄ．犓犲狔狑狅狉犱狊：ｈｉｇｈｐｕｒｉｔｙｇａｓ；ｆｌｏｗｍｅａｓｕｒｅｍｅｎｔ；ｄｕａｌｒａｎｇｅｄｉｆｆｅｒｅｎｔｉａｌｐｒｅｓｓｕｒｅｆｌｏｗｍｅｔｅｒ；ｐｒｏｃｅｓｓｃｏｎｔｒｏｌ；ｃｕｓｔｏｄｙｔｒａｎｓｆｅｒｍｅａｓｕｒｅｍｅｎｔ；ｔｈｅｒｍａｌｍａｓｓｆｌｏｗｍｅｔｅｒ 高纯气体在各行各业和工业生产都有广泛的用途，它通常由空气分离工艺制取，气态高纯气体经管道或钢瓶集装格输送给用户，液态产品用槽车运输给用户。

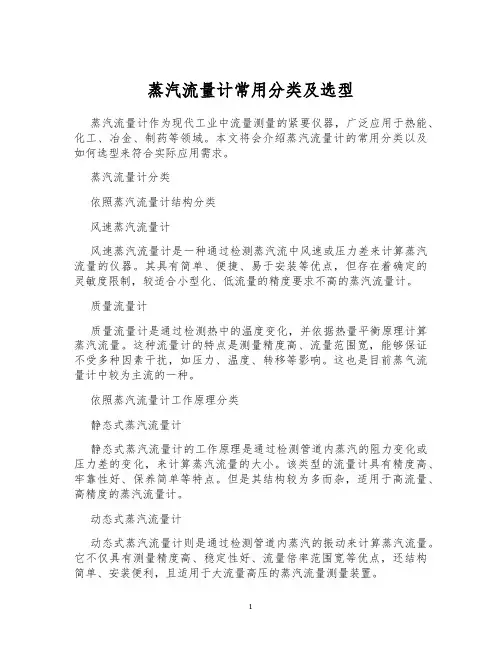

蒸汽流量计常用分类及选型
蒸汽流量计常用分类及选型蒸汽流量计作为现代工业中流量测量的紧要仪器，广泛应用于热能、化工、冶金、制药等领域。
本文将会介绍蒸汽流量计的常用分类以及如何选型来符合实际应用需求。
蒸汽流量计分类依照蒸汽流量计结构分类风速蒸汽流量计风速蒸汽流量计是一种通过检测蒸汽流中风速或压力差来计算蒸汽流量的仪器。
其具有简单、便捷、易于安装等优点，但存在着确定的灵敏度限制，较适合小型化、低流量的精度要求不高的蒸汽流量计。
质量流量计质量流量计是通过检测热中的温度变化，并依据热量平衡原理计算蒸汽流量。
这种流量计的特点是测量精度高、流量范围宽，能够保证不受多种因素干扰，如压力、温度、转移等影响。
这也是目前蒸气流量计中较为主流的一种。
依照蒸汽流量计工作原理分类静态式蒸汽流量计静态式蒸汽流量计的工作原理是通过检测管道内蒸汽的阻力变化或压力差的变化，来计算蒸汽流量的大小。
该类型的流量计具有精度高、牢靠性好、保养简单等特点。
但是其结构较为多而杂，适用于高流量、高精度的蒸汽流量计。
动态式蒸汽流量计动态式蒸汽流量计则是通过检测管道内蒸汽的振动来计算蒸汽流量。
它不仅具有测量精度高、稳定性好、流量倍率范围宽等优点，还结构简单、安装便利，且适用于大流量高压的蒸汽流量测量装置。
蒸汽流量计选型蒸汽流量计的选型需要了解实际情况的需求，包括管道尺寸、流量范围、精度要求、温度、压力、介质等各项指标。
通过这些参数的考虑，可以进行如下的选型步骤：第一步：确认使用环境首先要确认蒸汽流量计的实际使用环境，比如介质、温度、压力等各项情况。
确认这些参数后，才能够依据这些数据进行下一步操作。
第二步：确定流量范围流量范围是选型中最基本也是最紧要的参数。
需要精准地确认在实际使用中流量的大致范围。
选型时可以依据这个范围选择不同的类型蒸汽流量计。
第三步：确定精度要求精度要求是选择蒸汽流量计时必需考虑的紧要指标。
在选择的过程中，需要认真的对比不同类型的蒸汽流量计的精度等级，以选出适合该场合的合适型号。
流量计选型原则
流量计选型是指按照生产要求，从仪表产品供应的实际情况出发，综合地考虑测量的安全、准确和经济性，并根据被测流体的性质及流动情况确定流量取样装置的方式和测量仪表的型式和规格。
流量测量的安全可靠，首先是测量方式可靠，即取样装置在运行中不会发生机械强度或电气回路故障而引起事故；二是测量仪表无论在正常生产或故障情况下都不致影响生产系统的安全。
例如，对发电厂高温高压主蒸汽流量的测量，其安装于管道中的一次测量元件必须牢固，以确保在高速汽流冲刷下不发生机构损坏。
因此，一般都优先选用标准节流装置，而不选用悬臂梁式双重喇叭管或插入式流量计等非标准测速装置，以及结构强度低的靶式、涡轮流量计等。
燃油电厂和有可燃性气体的场合，应选用防爆型仪表。
在保证仪表安全运行的基础上，力求提高仪表的准确性和节能性。
为此，不仅要选用满足准确度要求的显示仪表，而且要根据被测介质的特点选择合理的测量方式。
发电厂主蒸汽流量测量，由于其对电厂安全和经济性至关重要，一般都采用成熟的标准节流装量配差压流量计，化学水处理的污水和燃油分别属脏污流和低雷诺数粘性流，都不适用标准节流件。
对脏污流一般选用圆缺孔板等非标准节流件配差压计或超声多普勒式流量计，而粘性流可分别采用容积式、靶式或楔形流量计等。
水轮机人口水量、凝汽器循环水量及回热机组的回热蒸汽等都是大管径（400mm以上）的流量测量参数，由于加工创造困难和压损大，一般都不选用标准节流装置。
根据被测介质特件及测量准确度要求，分别采用插入式流量计、测速元件配差压计、超声波流量计，或采用标记法、模拟法等无能损方式测流量。
为保证流量计使用寿命及准确性，选型时还要注意仪表的防振要求。
在湿热地区要选择湿热式仪表。
正确地选择仪表的规格，也是保证仪表使用寿命和准确度的重要一环。
应特别注意静压及耐温的选择。
仪表的静压即耐压程度，它应稍大于被测介质的工作压力，一般取1.25倍，以保证不发生泄漏或意外。
量程范围的选择，主要是仪表刻度上限的选择。
流量计选型设计规定
一.可变面积式流量计(转子流量计)当要求精确度不小于士1.50%，量程比不大于10: 1 时，可选用转子流量计。
1. 玻璃转子流量计中小流量、微小流量.压力小于1MPa,温度低于100℃的洁净透明、无毒、无燃烧和爆炸危险且对玻璃无腐蚀无粘附的流体流量的就地指示，可采用玻璃转子流量计。
2 .金属管转子流量计1) 普通型金属管转子流量计对易汽化、易凝结、有毒、易燃、易爆不含磁性物质、纤维和磨损物质，以及对不锈钢无腐蚀性的流体中小流量测量，当需就地指示或远传信号时，可选用普通型金属管转子流量计2) 特殊型金属管转子流量计(一) 带夹套的金属管转子流量计当被测介质易结晶或汽化或高粘度时，可选用带夹套金属管转子流量计。
在夹套中通以加热或冷却介质。
(二)防腐型金属管转子流量计X1 有腐蚀性介质流量测量，可采用防腐型金属管转子流量计。
转子流量计要求垂直安装，倾斜度不大于50。
流体大都是自下而上，特殊的金属管转子流量计可以水平管道连接，安装位置应振动较小，易于观察和维护，应设上，下游切断阀和旁路阀。
对脏污介质，必须在流量计的进口处加装过滤器。
二. 速度式流量计1 靶式流量计粘度较高，含少量固体颗粒的液体流量测量。
当要求精确度不优于t1 .00 %，量程比不大于10 : 1时，可采用靶式流量计。
靶式流量计一般安装在水平管道上，前后直管段长度为1OD/5D2 涡轮流量计洁净的气体及运动粘度不大(粘度越大，量程比越小)的洁净液体的流量测量，当要求较精确计量，量程比不大于10:1时，可采用涡轮流量计。
涡轮流量计应安装在水平管道上，使液体充满整个管道，并设上、下游截止阀和旁路阀，以及在上游设过滤器，下游设排放阀。
直管段长度:上游不少于20D，下游不少于5D3 旋涡流量计(卡门涡街流量计或涡街流量计)洁净气体、蒸汽和液体的大中流量测量，可选用旋涡流量计。
低速流体及粘度大的液体，不宜选用旋涡流量计测量。
粘度太高会降低流量计对小流量测量的能力，具体表现在保证精确度的雷诺数上，不同制造厂的产品，不同管径的旋涡流量计对保证测量精确度的液体和气体最小和最大雷诺数及管道流速有不同要求。

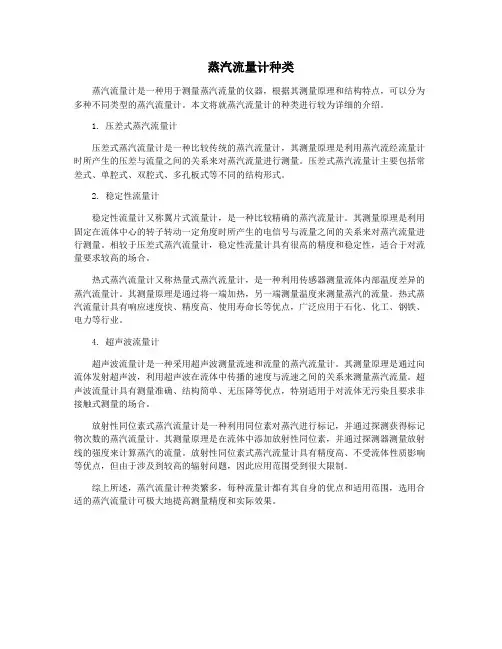

蒸汽流量计种类
蒸汽流量计种类蒸汽流量计是一种用于测量蒸汽流量的仪器，根据其测量原理和结构特点，可以分为多种不同类型的蒸汽流量计。
本文将就蒸汽流量计的种类进行较为详细的介绍。
1. 压差式蒸汽流量计压差式蒸汽流量计是一种比较传统的蒸汽流量计，其测量原理是利用蒸汽流经流量计时所产生的压差与流量之间的关系来对蒸汽流量进行测量。
压差式蒸汽流量计主要包括常差式、单腔式、双腔式、多孔板式等不同的结构形式。
2. 稳定性流量计稳定性流量计又称翼片式流量计，是一种比较精确的蒸汽流量计。
其测量原理是利用固定在流体中心的转子转动一定角度时所产生的电信号与流量之间的关系来对蒸汽流量进行测量。
相较于压差式蒸汽流量计，稳定性流量计具有很高的精度和稳定性，适合于对流量要求较高的场合。
热式蒸汽流量计又称热量式蒸汽流量计，是一种利用传感器测量流体内部温度差异的蒸汽流量计。
其测量原理是通过将一端加热，另一端测量温度来测量蒸汽的流量。
热式蒸汽流量计具有响应速度快、精度高、使用寿命长等优点，广泛应用于石化、化工、钢铁、电力等行业。
4. 超声波流量计超声波流量计是一种采用超声波测量流速和流量的蒸汽流量计。
其测量原理是通过向流体发射超声波，利用超声波在流体中传播的速度与流速之间的关系来测量蒸汽流量。
超声波流量计具有测量准确、结构简单、无压降等优点，特别适用于对流体无污染且要求非接触式测量的场合。
放射性同位素式蒸汽流量计是一种利用同位素对蒸汽进行标记，并通过探测获得标记物次数的蒸汽流量计。
其测量原理是在流体中添加放射性同位素，并通过探测器测量放射线的强度来计算蒸汽的流量。
放射性同位素式蒸汽流量计具有精度高、不受流体性质影响等优点，但由于涉及到较高的辐射问题，因此应用范围受到很大限制。
综上所述，蒸汽流量计种类繁多，每种流量计都有其自身的优点和适用范围，选用合适的蒸汽流量计可极大地提高测量精度和实际效果。
v锥型流量计的使用条件
v锥型流量计的使用条件V锥型流量计是一种广泛应用于气体、液体和蒸汽等介质的流量测量仪表。
以下是V锥型流量计的使用条件：1. 介质类型：V锥型流量计适用于气体、液体和蒸汽等介质的流量测量。
对于不同的介质类型，需要选择不同的V锥型流量计型号。
2. 介质温度：V锥型流量计的测量范围一般在-20℃～600℃之间，但实际使用时需要考虑到介质的具体温度范围。
如果介质温度超过600℃，则需要选择高温型的V锥型流量计。
3. 介质压力：V锥型流量计的测量范围一般在0-40Bar之间，但实际使用时需要考虑到介质的具体压力范围。
如果介质压力超过40Bar，则需要选择高压型的V锥型流量计。
4. 直管段长度：为了保证测量精度和稳定性，V锥型流量计需要安装在直管段长度不小于10D（D为管道直径）的管道上。
如果管道条件受限，则需要尽可能增加直管段长度。
5. 安装位置：V锥型流量计的安装位置应选择在便于观察和维护的地方，同时要避免安装在有强烈震动或磁场干扰的地方。
6. 管道连接方式：V锥型流量计的管道连接方式一般采用法兰连接，并需要按照厂家提供的尺寸进行配对。
在安装时，需要检查法兰密封垫片是否完好，并确保连接螺丝紧固。
7. 电源和信号线连接：V锥型流量计需要连接电源和信号线，并需要按照厂家提供的接线图进行连接。
在连接时，需要确保电源线和信号线正确无误，避免出现短路或断路现象。
8. 防爆要求：如果是在易爆、易燃等危险环境中使用，则需要选择防爆型的V锥型流量计，并确保按照防爆要求进行安装和使用。
总之，在使用V锥型流量计时，需要充分考虑到介质类型、温度、压力、直管段长度、安装位置、管道连接方式、电源和信号线连接以及防爆要求等因素，以确保测量精度和稳定性，同时也保证使用安全。
蒸汽涡街流量计口径流量范围
蒸汽涡街流量计口径流量范围蒸汽涡街流量计是一种常见的工业流量计，广泛应用于石油、化工、冶金、能源等行业中的流体测量领域。
其口径流量范围是指该流量计在不同口径下能够测量的流体流量范围。
蒸汽涡街流量计的口径通常有DN15、DN25、DN40、DN50、DN80等多种规格，每个口径对应的流量范围也有所不同。
下面将分别介绍各个口径的流量范围及其应用场景。
1. DN15口径蒸汽涡街流量计：该口径的流量范围通常为0.1~2.5 m³/h。
这种流量计适用于小流量、高精度的流体测量，常用于实验室、科研单位等场合。
2. DN25口径蒸汽涡街流量计：该口径的流量范围一般为0.6~6 m³/h。
这种流量计适用于一般工业流体测量，常用于石油、化工、冶金等工业领域。
3. DN40口径蒸汽涡街流量计：该口径的流量范围一般为2~10 m³/h。
这种流量计适用于中等流量的流体测量，常用于能源、供热等领域。
4. DN50口径蒸汽涡街流量计：该口径的流量范围一般为4~20 m³/h。
这种流量计适用于中等流量的流体测量，常用于石油、化工、冶金等工业领域。
5. DN80口径蒸汽涡街流量计：该口径的流量范围一般为10~40m³/h。
这种流量计适用于大流量的流体测量，常用于能源、供热等领域。
除了以上几种常见口径的蒸汽涡街流量计外，还有其他口径的流量计可供选择。
根据实际需求，用户可以根据流量计的口径和流量范围来选择适合自己的流量计型号。
在选择蒸汽涡街流量计时，除了考虑口径和流量范围外，还需要考虑其他因素，如工作压力、工作温度、流体性质等。
这些因素将直接影响到流量计的准确性和稳定性。
蒸汽涡街流量计的工作原理是基于涡街效应，通过测量流体中涡街产生的频率来确定流体的流量。
它具有结构简单、精度高、可靠性好等优点，在工业应用中得到了广泛的应用。
蒸汽涡街流量计的口径流量范围是根据不同口径的流量计所能测量的流体流量范围而定。
常见流量计选型对比
常见流量计选型对比测量特点两端装有检测线圈，质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度。
LG型孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成。
采用均压环、一体型结构。
积式流量计的一种。
在一根由下向上扩大的垂直锥管中, 圆形横截面的浮子的重力是由液体动力承受的, 浮子可以在锥管内自由地上升和下降。
在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。
金属管浮子流量计主要由三大部分组成a、指示器(智能型指示器，就地指示器)b、浮子c、锥形测量室无强腐蚀性、食品、油，柴油等液体。
液体涡轮流量计由涡轮和装于外部的检脉冲器构成，液体流进涡轮，引起转子旋转，特定的内径使转子转速直接与流量成比例。
缺点介绍：蒸气等多种介质。
涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关。
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡煤水浆、双氧水、（一体）式电磁流量计由传感器和转换器两部分构成。
它是基于法拉第电磁感应定律工作日的用来测量导电率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。
除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
超声波流量计采用时差式测量原理：一个探头发射信收到，同时，第二个探头同样发射信号被第一个探头接收到，由于受到介质流速的影响，二者存在时间差Δt，根据推算可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt，进而可以得到流量值Q。
空气流量计是根据法拉第电磁感应定律进行流量测量的流量计矿浆的流体流量。
蒸汽流量计选型时,如何选择合适的流量计
蒸汽流量计选型时，如何选择合适的流量计在蒸汽流量计选型时，应根据各种流量计的优、缺点以及流量计流量范围、操作压力、操作温度、流动状态、介质洁净程度、物性参数、环境条件、检定条件和工程投资等因素综合考虑选用合适的流量计。
所选用的流量计在正常的流量、压力、温度工作条件下，应性能稳定、计量准确。
大部分流量计需要实流标定，也就是说需要在蒸汽标准装置上进行标定。
国内现有蒸汽标准装置很少，而且口径范围较小，很难覆盖到现场实际管道口径范围，并且蒸汽装置标定成本高昂，很多需要蒸汽实流标定的流量计改用水流量标准装置进行标定，这样做不符合相应检定规程的要求，会给蒸汽计量带来误差。
所以对于蒸汽计量，最好采用可以通过几何检定的标准节流装置流量计，例如：ISA1932喷嘴或长径喷嘴。
通过对流量计进行几何尺寸的测量，同时依据国家标准GB/T 2624—2006进行流量计算就可以保证计量的准确性。
由于一次仪表只是产生原始的流量信号，真正进行流量计算的是流量积算仪或流量计算机。
所以应同时配套流量计算模型符合相关国家标准或采用JJG 1003—2016《流量积算仪》检定规程所推荐数学模型的流量积算仪或流量计算机，从而保证算法的准确性。
蒸汽涡街流量计的选型注意事项 流量计如何做好保养
蒸汽涡街流量计的选型注意事项流量计如何做好保养涡街流量计正确选型才能保证涡街流量计更好的使用。
选用什么种类的涡街流量计应依据被测流体介质的物理性质和化学性质来决议？使涡街流量计的通径、流量范围、衬里涡街流量计正确选型才能保证涡街流量计更好的使用。
选用什么种类的涡街流量计应依据被测流体介质的物理性质和化学性质来决议？使涡街流量计的通径、流量范围、衬里材料、电极材料和输出电流等都能适应被测流体的性质和流量测量的要求。
1、精密功能检查精度等级和功能依据测量要求和使用场合选择仪表精度等级，做到经济合算。
比如用于贸易结算、产品交接和能源计量的场合，应当选择精度等级高些，如1.0级、0.5级，或者更高等级；用于过程掌控的场合，依据掌控要求选择不同精度等级；有些仅仅是检测一下过程流量，无需做精准明确掌控和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式涡街流量计。
2、可测量的介质测量介质流速、仪表量程与口径测量一般的介质时，涡街流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用，范围比较宽。
选择仪表规格（口径）不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能充分流量仪表要求时或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到充分测量结果。
3、涡街流量变送器的选择在饱和蒸汽测量中接受压电式涡街流量变送器，由于涡街流量计量程范围宽，因此，在实际应用中，一般紧要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限，也就是说必需充分流体流速不得低于5m/s。
依据用汽量的大小选用不同口径的涡街流量变送器，而不能以现有的工艺管道口径来选择变送器口径。
4、压力补偿压力变送器的选择由于饱和蒸汽管路长，压力波动较大，必需接受压力补偿，考虑到压力、温度及密度的对应关系，测量中只接受压力补偿即可，由于管道饱和蒸汽压力在0.3—0.7MPa范围，压力变送器的量程选择1MPa即可。
流量计的种类与选型
流量计的种类与选型测量流体流量的仪表统称为流量计，流量计是工业测量中紧要的仪表之一。
随着工业生产的进展，对流量测量的精准明确度和范围的要求越来越高，为了适应各种用途，各种类型的流量计相继问世。
目前已投入使用的流量计已超过100种。
那么流量计分哪些种类呢，常用的分类方法有很多，我们这里按流量计的结构原理进行分类一下。
1.容积式流量计容积式流量计，又称定排流量计，在流量仪表中是精度很高的一类。
它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，依据测量室逐次重复地布满和排放该体积部分流体的次数来测量流体体积总量。
常用的有椭圆齿轮番量计，腰轮番量计等。
2.叶轮式流量计叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流淌的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。
典型的叶轮式流量计是水表和涡轮番量计，其结构可以是机械传动输出式或电脉冲输出式。
一般机械式传动输出的水表精准明确度较低，误差约2%，但结构简洁，造价低，国内已批量生产，并标准化、通用化和系列化。
电脉冲信号输出的涡轮番量计的精准明确度较高，一般误差为0.5%。
常用有液体涡轮番量计气体涡轮番量计等。
3.差压式流量计差压式流量计由一次装置和二次装置构成.一次装置称流量测量元件，它安装在被测流体的管道中，产生与流量（流速）成比例的压力差，供二次装置进行流量显示。
二次装置称显示仪表。
它接收测量元件产生的差压信号，并将其转换为相应的流量进行显示.差压流量计的一次装置常为节流装置或动压测定装置（孔板均速管等）。
二次装置为各种电子式、组合式差压计配以流量显示仪表.差压计的差压敏感元件多为弹性元件。
由于差压和流量呈平方根关系，故流量显示仪表都配有开平方装置，以使流量刻度线性化。
多数仪表还设有流量积算装置，以显示累积流量，以便经济核算。
这种利用差压测量流量的方法历史悠久，比较成熟，世界各国一般都用在比较紧要的场合，约占各种流量测量方式的70%。
发电厂主蒸汽、给水、凝集水等的流量测量都接受这种表计。
蒸汽流量计的选型与使用维护
—209—《装备维修技术》2021年第5期一、概述蒸汽是湿法冶金生产中的重要能源，在浸出过程既有蒸汽消耗，在精矿焙烧过程也有余热蒸汽产出，为了科学管理，定量使用，节约能源，对蒸汽流量的准确测量非常重要。
蒸汽流量测量仪表种类较多，它们各有优点和局限性，如果对各种蒸汽流量计的特性掌握不够，选型和使用不当，可能对测量结果造成很大误差，有时甚至产生错误。
因此，要掌握不同种类蒸汽流量计的特性、适用场所，合理选型、正确使用，同时做好维护保养，保证蒸汽流量计长期稳定运行。
二、各种蒸汽流量计的测量原理、适用场所及优缺点：1、差压式蒸汽流量计差压式流量计的测量原理是当充满管道的流体流经流量检测件（即差压产生装置）时，在检测件前后产生压力差，该压力差与流量存在着一定的函数关系，流量越大，差压越大，通过测量差压可计算出流体流量。
差压式流量计的优点是应用历史悠久、标准化程度高、应用范围广、适应性强、理论精度高、初始投资费用低。
差压式流量计的缺点是节流装置安装要求高，维护保养工作量大，量程比低，对小流量测量困难，压力损失大。
2、涡街流量计：涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度，从而计算出流体流量。
特点是压力损失小，量程范围大，一般10∶1，精度高，维护量小。
采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。
涡街流量计目前已成为测量蒸汽流量最主流的流量仪表之一。
振动是涡街流量计的劲敌，使用时应避免机械振动，尤其是管道的横向振动；传感器的接线位置要远离电噪声，如大功率变压器、电动机和电源等，传感器安装点附近不能有无线电收发机存在。
3、靶式流量计：靶式流量计由靶板及力转换器组成，当介质在测量管中流动时，因其自身的动能与靶板产生压差，因此产生对靶板的作用力，使靶板产生微量的位移，其作用力的大小与介质流速的平方成正比，通过对靶板作用力的测量及信号处理，可计算得出流体流量。
蒸汽流量测量方法
蒸汽流量测量方法引言：蒸汽是工业生产中广泛应用的能源形式，精确测量蒸汽的流量对于工艺控制和能源管理至关重要。
本文将介绍几种常见的蒸汽流量测量方法，包括差压流量计、涡街流量计和超声波流量计。
一、差压流量计差压流量计是一种常用且成熟的蒸汽流量测量方法。
它基于伯努利原理和流体力学定律，通过测量蒸汽流经管道时的压力差来计算流量。
差压流量计通常由主流管、测压管和差压变送器组成。
主流管中设置了一个节流装置，使蒸汽流速增加，从而产生压力差。
测压管分别连接于节流装置前后的两个位置，测量压力差并转换为电信号输出。
差压变送器将电信号转换为流量值，实现对蒸汽流量的准确测量。
二、涡街流量计涡街流量计是一种基于涡街效应的蒸汽流量测量方法。
当蒸汽通过装置中的涡街传感器时，会产生一系列旋涡。
涡街传感器通过感知旋涡的频率来计算流量。
涡街流量计具有结构简单、响应速度快、精度高等优点。
它适用于蒸汽流量较大且流速较高的场合，如锅炉房、发电厂等。
三、超声波流量计超声波流量计是一种非接触式的蒸汽流量测量方法。
它通过超声波传感器发送和接收超声波信号，根据声波传播的时间差来计算流速和流量。
超声波流量计适用于高温高压的蒸汽流量测量，具有无压力损失、无泄漏风险和长期稳定性好的特点。
但是，超声波流量计对蒸汽的质量要求较高，需要保证蒸汽中没有气泡或颗粒物质的干净状态。
四、其他蒸汽流量测量方法除了上述常见的测量方法外，还有一些其他的蒸汽流量测量方法，如热式流量计、电磁流量计和质量流量计等。
热式流量计通过测量蒸汽流过传感器时的热量损失来计算流量。
电磁流量计则利用法拉第电磁感应原理，通过测量蒸汽中的电导率和流速来计算流量。
质量流量计通过测量蒸汽的质量来计算流量，适用于对蒸汽质量要求较高的场合。
结论：蒸汽流量的准确测量对于工业生产具有重要意义。
差压流量计、涡街流量计和超声波流量计是常见的蒸汽流量测量方法，各自具有适用的场合和优点。
在选择测量方法时，需要考虑蒸汽的温度、压力、流速、质量要求等因素，并结合实际情况进行选择。
流量仪表的选型
流量仪表的选型（一）一般原则1、刻度选择仪表刻度宜符合仪表刻度模数的要求，当刻度读数不是整数时，为读数换算方便，也可按整数选用。
（1）方根刻度范围最大流量不超过满刻度的95％；正常流量为满刻度的70％～85％；最小流量不小于满刻度的30％。
（2）线性刻度范围最大流量不超过满刻度的90％；正常流量为满刻度的50％～70％；最小流量不小于满刻度的10％。
2、仪表精确度用作能源计量的流量计，应符合《企业能源计量器具配备和管理通则（试行）》的规定。
（1）用于燃料进出厂结算的计量，±0.1％；（2）用于车间班组、工艺过程的技术经济分析的计量，±0.5％～2％；（3）用于工业及民用水的计量，±2.5％；（4）用于包括过热蒸汽和饱和蒸汽的蒸汽计量，±2.5％；（5）用于天然气、瓦斯及家用煤气的计量，±2.0％；（6）用于重点用能设备及工艺过程控制的油的计量，±1.5％；（7）用于工艺过程控制的其它含能工质（如压缩空气、氧、氮、氢、水等）的计量，±2％。
3、流量单位体积流量用m3/h、l/h；质量流量用kg/h、t/h；标准状态下气体体积流量用Nm3/h（0℃，0.1013MPa）。
（二）一般流体、液体、蒸汽流量测量仪表的选型1、差压式流量计（1）节流装置①标准节流装置一般流体的流量测量，应选用标准节流装置（标准孔板、标准喷咀）。
标准节流装置的选用，必须符合GB2624-8l的规定或国际标准ISO 5167-1980。
如有新的国家标准规定，应执行新规定。
②非标准节流装置符合下列条件者，可选用文丘里管：要求低压力损耗下的精确测量；被测介质为干净的气体、液体；管道内径在100～800mm范围；流体压力在1.0MPa以内。
符合下列条件者，可选用双重孔板：被测介质为干净气体、液体；雷诺数大于（等于）3000、小于（等于））300000范围内。
符合下列条件者，可选1／4圆喷嘴：被测介质为干净气体、液体；雷诺数大于200、小于100000范围内。
蒸汽流量计选型与管道直径
蒸汽流量计选型与管道直径
1 蒸汽流量计的重要性
蒸汽流量计是用于在蒸汽设备中测量蒸汽的设备，它可以满足机组蒸汽控制、监测系统的需求，以实现高效运行。
蒸汽流量计是工厂能源管理和用能节能自动化技术中至关重要的设备之一，既可以用于监测蒸汽的实时流量信息，也可以用来控制系统的运行。
2 选择正确的蒸汽流量计
应选择适当的蒸汽流量计，以满足系统的要求，根据蒸汽流量计的参数确定管道直径，这样不仅有助于防止管路泄露，也避免了系统的堵塞和腐蚀现象的发生，同时确保系统的正常运行。
正确选择蒸汽流量计还需要考虑行程调节器探头的尺寸，以及所使用蒸汽管中压力、温度等，如果出现压力过大，在蒸汽流量计选择时就需要提高流量计的压力容量，保证系统正常运行。
3 安装和维护
系统使用正确的蒸汽流量计后，但如果不正确安装和维护，设备则可能失去其测量能力，所以安装和维护也非常重要。
安装时需要考虑流体流量是否正确，并确定准确的流量和流速，确保蒸汽流量计的测量性能与设定的系统性能是一致的。
同时，要定期检查和维护蒸汽流量计，确保其测量性能和可靠性。
以上是蒸汽流量计选型与管道直径的相关内容，按照上述准则正确选择蒸汽流量计，可以保证蒸汽设备的正常运行，避免因管道结构不合理而影响系统的运行，节约能源提高用能效率，是生产的必要条件之一。
蒸汽流量计怎样选型安全操作及保养规程
蒸汽流量计怎样选型安全操作及保养规程1. 引言蒸汽流量计是工业生产中常用的仪表之一，用于测量流经管道的蒸汽的流量。
选型合适的蒸汽流量计并正确操作和保养对确保生产过程的安全和高效性至关重要。
本文将介绍蒸汽流量计的选型原则，安全操作注意事项以及保养规程。
2. 蒸汽流量计的选型原则蒸汽流量计的选型应根据具体的应用环境和需求来确定。
以下是一些常用的选型原则：•流量范围：根据实际需要确定所需的流量范围，以确保流量计的测量范围能满足生产过程的需求。
•材料选择：考虑蒸汽的温度、压力和化学性质，选择合适的材料以保证蒸汽流量计的耐久性和稳定性。
•准确度要求：根据生产过程的要求确定所需的准确度级别，选择相应的蒸汽流量计。
•安装条件：考虑安装环境的特殊要求，如管道直径、入口流动条件等，选择合适的蒸汽流量计。
3. 蒸汽流量计的安全操作注意事项正确的操作蒸汽流量计可以确保仪表的准确性和安全性。
以下是一些蒸汽流量计操作过程中需要注意的事项：•定期校准：定期校准蒸汽流量计，确保其测量的准确性和一致性。
•防止结霜：避免蒸汽流量计受到结霜，可以采取加热措施或安装绝热材料。
•避免振动干扰：将蒸汽流量计安装在无振动的位置上，避免振动对仪表的干扰。
•防止堵塞：定期清洁蒸汽流量计，防止堵塞物影响仪表的正常运行。
4. 蒸汽流量计的保养规程定期保养蒸汽流量计可以提高其使用寿命和性能。
以下是一些常用的蒸汽流量计保养规程：•清洁保养：定期清洁蒸汽流量计的传感器和管道，确保其表面干净，不受污染和堵塞。
•密封检查：检查蒸汽流量计的密封性能，确保无泄漏现象发生。
•电源检查：定期检查蒸汽流量计的电源供应是否正常，如有异常应及时处理。
•仪表校准：定期对蒸汽流量计进行仪表校准，确保其准确性。
5. 结论正确选型、安全操作和定期保养是保证蒸汽流量计安全和有效运行的关键。
本文介绍了蒸汽流量计的选型原则、安全操作注意事项以及保养规程，希望能够对读者在使用蒸汽流量计时提供一些帮助和指导。
蒸汽流量计选型要求
蒸汽流量计选型要求《聊聊蒸汽流量计选型那些事儿》嘿，朋友们！今天咱来唠唠这个蒸汽流量计选型要求。
这可不是个小事儿啊，就好像给咱的蒸汽找个最合适的“管家”一样。
首先啊，咱得知道自个儿的需求。
就跟去商店买衣服似的，你得清楚自己要啥款式、啥尺码。
咱得看看这个蒸汽流量大概有多大范围，这要是选个小了，那不就好比给大胖子穿小码衣服，根本不合适嘛，那数据还不得乱了套啊。
选大了呢，那又有点浪费钱，感觉就是花冤枉钱买了个大而无当的玩意儿。
然后呢，咱得看看这“管家”能不能耐得住蒸汽的“脾气”。
蒸汽这玩意儿可不是好对付的，温度高、压力大，一般的“小身板”可招架不住。
所以这材料可得选好咯，得结实耐用，不然用不了多久坏了，那可真是让人头疼。
还有一个很重要的点，就是精度啦。
这就好比咱出门买东西找零钱，太不精确了可不行，几毛几分都得给咱算清楚了呀！要是精度太差，那咱企业不就亏大了，这蒸汽用量都算不准，还怎么管理成本呢。
所以，在精度这方面可不能含糊。
另外呢，安装和使用也得方便呀！你想想，如果装个蒸汽流量计还得大费周章，拆这拆那的，多麻烦。
而且用起来还得小心翼翼的，这不能碰那不能弄的，那就太糟心了。
咱得找个容易安装、使用起来不麻烦的，就像咱用手机一样简单顺手才好呢。
再说说价格吧，谁的钱也不是大风刮来的呀！不能看到个贵的就觉得好，得结合咱自己的实际情况，在保证功能的前提下，选个性价比高的。
最后我想说，选蒸汽流量计就跟找对象似的，得方方面面都合适才行。
不能只看外表好看就行，还得内在美，能实实在在地帮咱做好测量工作。
咱可得瞪大眼睛，精挑细选，可别随随便便就做决定。
希望大家都能选到那个最适合自己的蒸汽流量计“管家”，让咱的蒸汽管理工作顺顺利利的。
哈哈，祝大家选型成功哟！。
蒸汽流量计应如何选型 流量计技术指标
蒸汽流量计应如何选型流量计技术指标蒸汽流量计选型时一般分为饱和蒸汽和过热蒸汽。
对于过热蒸汽要进行温度压力补偿，对于真正意义上的饱和蒸汽只需进行温度或压力补偿即可，在测量时依据温度压力查蒸汽流量计选型时一般分为饱和蒸汽和过热蒸汽。
对于过热蒸汽要进行温度压力补偿，对于真正意义上的饱和蒸汽只需进行温度或压力补偿即可，在测量时依据温度压力查密度表以求得所需质量流量。
在实际测量时由于工况变化，饱和蒸汽和过热蒸汽都有可能偏离原来的设计状态，就使得通常由蒸汽温度压力求取其密度的关系发生变化，对计量精准性造成影响。
针对饱和蒸汽和过热蒸汽两方面对蒸汽流量计进行选型：1.过热蒸汽在流量计算仪中可依据过热蒸汽的温度、压力查表得密度求取质量流量，但当过热蒸汽在经过长距离输送后，或由于管道保温措施不当；往往会由于热量损失温度降低使其从过热状态进入临界饱和状态，甚至部分蒸汽冷凝显现相变而变成水滴，这时成为湿饱和蒸汽（过饱各蒸汽）。
蒸汽流量计的输出仅与流过测量管的流体流速成正比，在测湿饱和蒸汽时，水滴对蒸汽流量计输出的影响可疏忽不计；故可以认为蒸汽流量计的输出完全是由湿饱各蒸汽的干部分（饱和部分）所引起,而干部分的密度可依据压力补偿或温度补偿精准明确查出。
蒸汽计量时假如双方商定按蒸汽干部分结算费用，冷凝水不收费，则相变对测量的影响微不足道，可以疏忽；假如冷凝水也依照蒸汽一样收费，则蒸汽流量计的计量结果偏低。
2.湿饱和蒸汽当蒸汽流量计安装在减压阀后，湿饱和蒸汽蓦地较大幅度减压，流体显现绝热膨胀，水滴部分蒸发；同时从液相和汽相中吸取汽化热，使汽液相温度降低，假如温度降低得不多或蒸发前湿度较高，会使温度快速降低到与新的压力所对应的饱和温度；建立新的平衡，这时蒸汽仍为饱和蒸汽，假如压力降低得很多或蒸发前湿度较低，则因水滴蒸发而使温度降低后仍高于新的压力所对应的饱和温度，则蒸汽变为过热蒸汽。
上述蒸发发生后，前一种对补偿无影响，仅仅是蒸汽中的干部分加添，干度相应增大，后一种情况即湿饱和蒸汽变为过热蒸汽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸汽流量测量流量计的选型
现场蒸汽分为饱和蒸汽和过热蒸汽，我国现有蒸汽计量没有统一的标准，对仪表系统不确定度不能做出权威性的评估，使贸易双方由于量差引起的矛盾难以解决，特别是饱和蒸汽，由于其本身的物理特性，在输送过程中常常是以汽、水两相流出现（即饱和蒸汽的干度小于100%），目前的蒸汽计量没有对干度进行修正，使测量的准确度大为下降。
1.选用标准孔板流量计
标准孔板有可靠的实验数据和完善的国际、国家标准。
由于蒸汽流速一般较高，对孔板的冲击磨损较大，作为贸易结算用蒸汽流量计，应按国家检定规程每年进行检修，如孔板锐角磨损严重应及时更换。
标准孔板使用历史比较悠久，数据比较完善，但是现场使用磨损也很大，周期不大。
2.选用标准喷嘴流量计
喷嘴流量计结构简单牢固，无可动部件、长期使用无型变，稳定可靠，有悠久的历史背景，各种试验数据齐全。
丰富的设计制造和应用经验，标准化程度高，可不必进行实流标定。
标准喷嘴有可靠的实验数据和完善的国际、国家标准，作为贸易结算用流量计。
喷嘴流量计在流量测量上相对于孔板流量计还是存在一定优势的，压损小点。
3.选用V锥流量计
V锥流量计在近年来的使用情况逐渐上升，特别是在蒸汽，煤气上的应用现场反应都比较好。
压损低，精度高，稳定性好。
4.选用楔形流量计
楔形节流件是楔形流量计的检测件，它是一块V型的节流件，安装在管道的上部，它的园滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体及脏污介。
