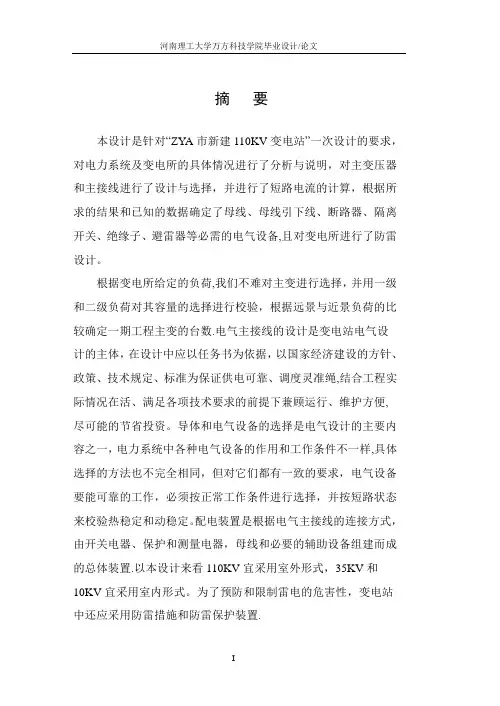

摘要本设计是针对“ZYA市新建110KV变电站”一次设计的要求，对电力系统及变电所的具体情况进行了分析与说明，对主变压器和主接线进行了设计与选择，并进行了短路电流的计算，根据所求的结果和已知的数据确定了母线、母线引下线、断路器、隔离开关、绝缘子、避雷器等必需的电气设备,且对变电所进行了防雷设计。
根据变电所给定的负荷,我们不难对主变进行选择，并用一级和二级负荷对其容量的选择进行校验，根据远景与近景负荷的比较确定一期工程主变的台数.电气主接线的设计是变电站电气设计的主体，在设计中应以任务书为依据，以国家经济建设的方针、政策、技术规定、标准为保证供电可靠、调度灵准绳,结合工程实际情况在活、满足各项技术要求的前提下兼顾运行、维护方便,尽可能的节省投资。
导体和电气设备的选择是电气设计的主要内容之一，电力系统中各种电气设备的作用和工作条件不一样,具体选择的方法也不完全相同，但对它们都有一致的要求，电气设备要能可靠的工作，必须按正常工作条件进行选择，并按短路状态来校验热稳定和动稳定。
配电装置是根据电气主接线的连接方式，由开关电器、保护和测量电器，母线和必要的辅助设备组建而成的总体装置.以本设计来看110KV宜采用室外形式，35KV和10KV宜采用室内形式。
为了预防和限制雷电的危害性，变电站中还应采用防雷措施和防雷保护装置.关键词：断路器隔离开关配电装置避雷器AbstractThis design aims at the request which "WH the city newly built 110KV transformer substation” time designs, has carried on the analysis and the explanation to the electrical power system and the transformer substation special details, has carried on the design and the choice to the main transformer and the host wiring，and has carried on the short-circuit current computation，according to result and known data determination generator, generator download，circuit breaker，isolator, insulator, and so on which asks essential electrical equipment，also has carried on the anti-radar design to the transformer substation。
毕业设计)110kV新发变电站一次电气部分设计
网络教育学院本科生毕业论文（设计）题目： 110kV新发变电站一次电气部分设计学习中心：层次：专科起点本科专业：年级：年春/秋季学号：学生：江小菲指导教师：完成日期： 2013年 12月 30 日110kV新发变电站电气部分设计内容摘要变电站作为电力系统中的重要组成部分，变电所电气一次部分设计包括变电所总体分析、主变选择、电气主接线设计、短路电流计算、电气设备选择、配电装置和总平面设计等。
本文设计的变电站是一座降压变电站，在系统中起着向该地区开发区及工厂供电的重要任务。
该变电站的建成，增强了当地电网的网络结构，达到安全、可靠、经济地运行的目的。
本论文《110kV新发变电站一次部分电气设计》，首先通过对原始资料的分析及根据变电站的总负荷选择主变压器，同时根据主接线的经济可靠、运行灵活的要求，选择了两种待选主接线方案进行了技术比较，淘汰较差的方案，确定了变电站电气主接线方案。
其次进行短路电流计算，从三相短路计算中得到当短路发生在各电压等级的母线时，其短路稳态电流和冲击电流的值。
再根据计算结果及各电压等级的额定电压和最大持续工作电流进行主要电气设备选择及校验（包括断路器、隔离开关、电流互感器、电压互感器等）。
最后，并绘制了电气主接线图。
关键词：电气一次部分；设计；毕业论文目录内容摘要 (I)1 绪论 (1)1.1 110kV降压变电站的发展现状与趋势 (1)1.2 110kV降压变电站的研究背景 (1)1.3 本次论文的主要工作 (1)2 电气设计的主要内容 (2)2.1 变电所的总体分析及主变选择 (2)2.2 电气主接线的选择 (2)2.3 短路电流计算 (2)2.4 电气设备选择 (2)2.5 补偿设备及防雷系统设计 (2)3 变电所的总体分析及主变选择 (3)3.1 变电所的总体情况分析 (3)3.2 主变压器容量的选择 (3)3.3 主变压器台数的选择 (4)3.4 主变压器参数表 (4)4 电气主接线设计 (6)4.1 引言 (6)4.2 电气主接线设计的原则和基本要求 (6)4.3 电气主接线设计说明 (7)5 短路电流计算 (10)5.1 短路计算的目的 (10)5.2 变电所短路短路电流计算 (10)6 结论 (15)参考文献 (16)1 绪论1.1 110kV降压变电站的发展现状与趋势随着当前中国经济的发展和工业建设崛起，供电系统的设计越来越细化，工厂用电量迅速增长，对电能质量（特别是钢厂对频率波形的要求及影响），技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。
(完整版)110KV变电站设计_本科毕业设计
毕业设计（论文）110KV变电站设计110KV Substation Design院系名称：电气工程与自动化学院摘要本文主要进行110KV变电站设计。
首先根据任务书所给系统及线路和所有负荷的有关技术参数，通过对所建变电站及出线的考虑和对负荷资料分析，满足安全性、经济性及可靠性的要求确定了110KV、35KV、10KV 侧主接线的形式，然后又通过负荷计算及供电范围确定了主变压器台数、容量及型号，从而得出各元件的参数，进行等值网络化简，然后选择短路点进行短路计算，根据短路电流计算结果及最大持续工作电流，对包括母线、断路器、隔离开关、电压互感器、电流互感器在内的电气设备做了选择和校验，并确定配电装置。
根据负荷及短路计算为线路、变压器、母线配置继电保护并进行整定计算。
本文同时对防雷接地及补偿装置进行了简单的分析，最后给出了电气主接线图。
关键词：电气主接线短路计算电气设备变电所设计第1章引言1.1 变电站的作用一、变电站在电力系统中的地位电力系统是由变压器、输电线路、用电设备组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。
电力系统中的这些互联元件可以分为两类，一类是电力元件，它们对电能进行生产、变换、输送和分配，消费称之为电力系统一次部分；另一类是控制元件，它们改变系统的运行状态，如同步发电机的励磁调节器，调速器以及继电器等称之为电力系统二次部分。
变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
变电所根据它在系统中的地位，可分为下列几类：（1）枢纽变电站；位于电力系统的枢纽点，连接电力系统高压和中压的几个部分，汇集多个电源，电压为330—500kV的变电站，成为枢纽，全所停电后，将引起系统解列，甚至出项瘫痪。
（2）中间变电站：高压侧以交换潮流为主，起系统变换功率的作用。
或使长距离输电线路分段，一般汇聚2—3个电源，电压为220—330kV，同时又降压供当地供电，这样的变电站起中间环节的作用，所以叫中间变电站。
110kV变电站电气部分设计毕业论文
□ 优 □ 良 □ 中 □ 及格 □ 不及格
三、论文（设计）水平
1、论文（设计）的理论意义或对解决实际问题的指导意义
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、论文的观念是否有新意？设计是否有创意？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
涉密论文按学校规定处理。
作者签名：日期： 年 月 日
导师签名： 日期： 年 月 日
注意事项
1.设计（论文）的内容包括：
1）封面（按教务处制定的标准封面格式制作）
2）原创性声明
3）中文摘要（300字左右）、关键词
4）外文摘要、关键词
5）目次页（附件不统一编入）
6）论文主体部分：引言（或绪论）、正文、结论
□ 优 □ 良 □ 中 □ 及格 □ 不及格
4、研究方法的科学性；技术线路的可行性；设计方案的合理性
□ 优 □ 良 □ 中 □ 及格 □ 不及格
5、完成毕业论文（设计）期间的出勤情况
□ 优 □ 良 □ 中 □ 及格 □ 不及格
二、论文（设计）质量
1、论文（设计）的整体结构是否符合撰写规范？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
3、论文（设计说明书）所体现的整体水平
□ 优 □ 良 □ 中 □ 及格 □ 不及格
评定成绩：□优□良□中□及格□不及格
教研室主任（或答辩小组组长）：（签名）
年 月 日
教学系意见：
系主任：（签名）
年 月 日
第一篇：毕业设计说明书
第一章 变电站总体分析
第一节 变电站的基本知识
一.变电站的定义
变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用，是进
江西洪都钢厂110kV变电站电气部分毕业设计论文(新)
畢業設計 (論文)電氣與電子工程系電氣工程及自動化專業畢業設計（論文）題目洪都鋼廠110kV變電站電氣部分設計學生姓名 ****班級電氣工程及自動化學號 ********指導教師 ***完成日期 ****年 ** 月 ** 日本科毕业设计（论文）目錄摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3緒論．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 第一章接入系統方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 1．1 方案擬定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 1．2 投資分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 1．3 技術條件比較．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 1．4 10kv供電方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 第二章電氣主接線．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 2．1 110kv電氣主接線．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 2．2 10kv電氣主接線．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13 2．3 站用變接線．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 第三章變壓器選擇．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16 3．1 主變容量、型式及台數的選擇．．．．．．．．．．．．．．．．．．．．．．．．．．．16 3．2 站用變台數、容量和型式的確定．．．．．．．．．．．．．．．．．．．．．．．．．20 第四章最大持續工作電流及短路電流的計算．．．．．．．．．．．．．．．．．．．．22 4．1 各回路最大持續工作電流．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22 4．2 短路電流計算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22 第五章主要電氣設備選擇．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27 5．1 高壓斷路器的選擇．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29 5．2 隔離開關的選擇．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32 5．3 高壓熔斷器的選擇．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33 5．4 互感器的選擇．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33 5．5 母線的選擇．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．37 5．6絕緣子和穿牆套管的選擇．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．39 5．7無功補償的選擇．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．39 5．8各主要電氣設備選擇結果一覽表．．．．．．．．．．．．．．．．．．．．．．．．．40 第六章主變壓器保護設計．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41 6．1 概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41 6．2 變電站主變保護的配置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41 第七章 10kV高壓開關櫃的選擇．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．47 7．1 進線櫃．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．47 7．2 出線櫃．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．50 第八章 10kV高壓開關櫃的控制、信號系統設計．．．．．．．．．．．．．．．．．．．51 第九章電氣二次部分設計．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．53 附錄Ⅰ 110kV洪鋼變接入系統路徑方案比較圖（A3）．．．．．．．．．．．．55 附錄Ⅱ總降壓變電所電氣主接線圖（A2）．．．．．．．．．．．．．．．．．．．．．55 附錄Ⅲ高壓開關櫃訂貨圖（A2）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．55 附錄Ⅳ 10kV線路控制、保護回路接線全圖（A2）．．．．．．．．．．．．．．．55 致謝．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．56 主要參考文獻．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．57洪都钢厂110kV变电站电气部分设计摘要本文首先根據任務書上所給系統與線路及所有負荷的參數，分析負荷發展趨勢。
110kV变电站电气二次部分初步设计-电气自动化-毕业论文
110kV变电站电气二次部分初步设计-电气自动化-毕业论文摘要本文旨在对110kV变电站电气二次部分进行初步设计，重点关注电气自动化方面的内容。
通过对该部分的设计，旨在实现高效、稳定的电力转换和传输，提高变电站的运行效率和可靠性。
本文通过调研、分析和模拟实验等方法，对电气二次部分的各个组成部分进行了详细的设计和优化，以满足变电站的实际需求。
引言110kV变电站作为电力系统中的重要组成部分，承担着电能的输送和变换的重要任务。
电气二次部分在变电站中起着关键的作用，包括保护系统、控制系统以及监测和通信系统等。
为了提高变电站的运行效率和可靠性，在设计电气二次部分时需要充分考虑电气自动化的应用，以实现智能化的管理和控制。
设计方法本文采用了综合性的设计方法，包括以下步骤：1. 调研和分析：通过对相关文献和实际运行的变电站的调研和分析，了解了电气二次部分的工作原理和关键要求。
2. 设计和优化：根据调研和分析的结果，对电气二次部分的各个组成部分进行了详细的设计和优化，包括保护设备、控制系统、通信设备等。
3. 模拟实验：通过建立电气二次部分的模拟实验平台，对设计方案进行验证和优化，以确保其稳定性和可靠性。
设计内容1. 保护系统设计：根据变电站的要求，设计了一套完备的保护系统，包括差动保护、过流保护、过零保护等，以保证变电站设备的安全运行。
2. 控制系统设计：设计了一个智能化的控制系统，包括自动化设备控制、远程监控和数据采集等功能，以增强变电站的管理和运行效能。
3. 监测和通信系统设计：设计了一套监测和通信系统，包括实时监测设备状态、数据传输和远程通信等功能，以实现对变电站运行情况的全面监控和管理。
结论本文通过对110kV变电站电气二次部分的初步设计，重点关注了电气自动化的应用。
通过综合的设计方法和模拟实验验证，设计了一套高效、稳定的电气二次部分，以满足变电站的实际需求。
该设计方案具有较高的实用性和可行性，为变电站的运行效率和可靠性的提升提供了一定的参考。
110kV变电站电气一次部分设计毕业论文
110kV变电站电气一次部分设计毕业论文
设计毕业论文的题目可以为"110kV变电站电气一次部分设计"，该论文可以包括下列内容：
1. 引言：介绍110kV变电站的作用和重要性，以及电气一次
部分设计的背景和目的。
2. 变电站布置图：绘制变电站的布置图，包括主变、断路器、组合电器柜、电流互感器等设备的布置和连接方式。
3. 变电站主要设备选型：根据变电站的负载情况、运行要求和安全标准，对主要设备进行选型，包括主变压器、断路器、电容器等。
4. 主变压器设计：根据负载需求计算主变压器的容量，选择适当的交流电压等级，并设计主变压器的绕组、冷却系统、绝缘等。
5. 断路器设计：根据负载需求和故障电流的大小，选择合适的断路器额定电流，并设计断路器的开关特性、运行机构和保护装置等。
6. 组合电器柜设计：根据变电站的布置和设备需求，设计组合电器柜的结构和连接方式，并设计合适的开关柜、控制柜和仪表柜等。
7. 电流互感器设计：根据主变压器的容量和负载要求，选择适
当的电流互感器额定电流，并设计电流互感器的绕组和保护装置等。
8. 变电站电力系统设计：根据变电站的负载要求和电力系统的稳定性要求，设计电力系统的配电方案、保护方案和接地方案等。
9. 结论：总结论文的主要内容和设计成果，提出对未来变电站电气一次部分设计的展望和改进建议。
10. 参考文献：列举参考文献，包括相关标准、技术手册和专
业论文等。
以上是110kV变电站电气一次部分设计的毕业论文内容提纲，具体的内容可以根据实际情况进行调整和完善。
110KV变电站电气主接线设计毕业设计论文
摘要根据设计任务书的要求，本次设计为110kV变电站电气主接线的初步设计，并绘制电气主接线图。
该变电站设有两台主变压器，站内主接线分为110kV、35kV和10kV三个电压等级。
110KV电压等级采用双母线接线，35KV和10KV电压等级都采用单母线分段接线。
本次设计中进行了电气主接线的设计、短路电流计算、主要电气设备选择及校验（包括断路器、隔离开关、电流互感器、电压互感器、母线、熔断器等）、各电压等级配电装置设计。
本设计以《35～110kV变电所设计规范》、《供配电系统设计规范》、《35～110kV高压配电装置设计规范》等规范规程为依据，设计的内容符合国家有关经济技术政策，所选设备全部为国家推荐的新型产品，技术先进、运行可靠、经济合理。
关键词：降压变电站；电气主接线；变压器；设备选型；无功补偿AbstractFrom the guide of engineering design assignment, we have to design primary power-system of 110kV substation and draw main electrical one-line diagram. There are two main transformer in the substation in which main electrical connection can be divided into three voltage grades: 110kV, 35kV with 10kV.It deposits sectionalized single bus bar scheme per grade.There is also a design for main electrical connection in this engineering, the calculation for short-circuit electric current, the selection of electrical device and calibration (including circuit breaker, isolator, current transformer, potential transformer ,bus bar etc.) and the design for distribution installation per. voltage grade, direct current system and lightning protection is also includedKeywords:transformer substation; electrical main wiring; transformer; equipment type selection; reactive-load compensation目录摘要 (Ⅰ)Abstact (Ⅱ)1 变电站电气主接线设计及主变压器的选择 (1)1.1 主接线的设计原则和要求 (1)1.1.1 主接线的设计原则 (1)1.1.2 主接线设计的基本要求 (2)1.2 主接线的设计 (3)1.2.1 设计步骤 (3)1.2.2 初步方案设计 (3)1.2.3 最优方案确定 (4)1.3 主变压器的选择 (5)1.3.1 主变压器台数的选择 (5)1.3.2 主变压器型式的选择 (5)1.3.3 主变压器容量的选择 (6)1.3.4 主变压器型号的选择 (6)1.4 站用变压器的选择 (9)1.4.1 站用变压器的选择的基本原则 (9)1.4.3 站用变压器型号的选择 (9)2 短路电流计算 (10)2.1 短路计算的目的、规定与步骤 (10)2.1.1 短路电流计算的目的 (10)2.1.2 短路计算的一般规定 (10)2.1.3 计算步骤 (10)2.2 变压器的参数计算及短路点的确定 (11)2.2.1 变压器参数的计算 (11)2.2.2 短路点的确定 (11)2.3 各短路点的短路计算 (12)2.3.1 短路点d-1的短路计算(110KV母线) (12)2.3.2 短路点d-2的短路计算(35KV母线) (13)2.3.3 短路点d-3的短路计算(10KV母线) (13)2.3.4 短路点d-4的短路计算 (14)2.4 绘制短路电流计算结果表 (14)3 电气设备选择与校验 (16)3.1 电气设备选择的一般规定 (16)3.1.1 一般原则 (16)3.1.2 有关的几项规定 (16)3.2 各回路持续工作电流的计算 (16)3.3 高压电气设备选择 (17)3.3.1 断路器的选择与校验 (17)3.3.2 隔离开关的选择及校验 (21)3.3.3 电流互感器的选择及校验 (22)3.3.4 电压互感器的选择及校验 (26)3.3.5 熔断器的选择····················错误！未定义书签。
110KV变电站毕业设计论文
110KV变电站电气部分设计摘要本说明书以110kV地区变电站设计为例，论述了电力系统工程中变电站部分电气设计（一次部分）的全过程。
通过对变电站的主接线设计，站用电接线设计，短路电流计算，电气设备动、热稳定校验，主要电气设备型号及参数的确定，运行方式分析，防雷及过电压保护装置的设计，电气总平面及配电装置断面设计和无功补偿方案设计，较为详细地完成了电力系统中变电站设计。
限于毕业设计的具体要求和设计时间的限制，本毕业设计只对变电站电气一次部分做了较为详细的理论设计，而对其电气二次部分并没有涉及，这有待于在今后的学习和工作中进行研究。
关键词：变电站短路电流动稳定热稳定ABSTRACTThe statement about the 110kv transformer area substation design, discussed some electrical transformer substation design (one part) in power systems engineering of the entire process. Through the main transformer stations wiring design, stations wiring design stations, short circuit current calculations, check electrical equipment moving and thermal stability, set the main electrical equipment models and the parameters, the operating mode, design over-voltage protection and mine devices , design general electric graphic and distribution devices flood, and without power compensation. Completed substation design in power system，lastly.Limited to the specific design requirements and design time of constraints, the design only is a part of the electrical transformer stations, and its second part did not involve, which research it in future study and work.KEY WORDS: Substation, Short circuit currents , Moving stability，Thermal stability目录摘要 (I)ABSTRACT (II)1绪论 (1)1.1选题背景和意义 (1)1.1.1选题背景 (1)1.1.2选题意义 (1)1.2原始资料 (1)1.2.1分析本变电站在电力系统中的作用 (1)1.2.2建设规模 (1)1.2.3环境情况 (1)1.2.4线路阻抗 (2)1.3所做工作 (2)1.3.1分析原始资料 (2)1.3.2 拟定主接线方案 (2)1.3.3短路电流计算 (2)1.3.4主要电器选择 (2)1.3.5其他计算和设计 (3)1.3.6绘制电气主接线图 (3)本章小结 (3)2电气主接线设计 (4)2.1主变压器的选择 (4)2.1.1主变压器台数的确定 (4)2.1.2主变压器容量的确定 (4)2.1.3主变压器相数的确定 (5)2.1.4主变压器绕组数和接线组别的确定 (5)2.1.5主变压器调压方式的确定 (5)2.1.6主变压器冷却方式的确定 (6)2.1.7主变压器型号的确定 (6)2.2 主接线初步方案的拟订及技术比较 (6)2.2.1 110kV电压侧接线 (6)2.2.2 10kV电压侧接线 (9)2.3方案经济比较 (10)2.4主接线最终方案的确定 (12)2.5站用变接线设计 (13)2.5.1选择变压器 (13)2.5.2接线方案确定 (13)本章小结 (13)3短路电流计算 (14)3.1短路故障产生的原因 (14)3.2 短路故障的危害 (14)3.3 短路电流计算的目的 (15)3.4短路电流计算的内容 (16)3.4.1短路点的选取 (16)3.4.2短路时间的确定 (16)3.4.3短路电流的计算 (16)3.5短路电流计算方法 (16)3.5.1标幺值法 (16)3.5.2 有名值法 (16)3.6三相短路电流周期分量起始值的计算 (16)3.6.1短路电流计算的基准值 (16)3.6.2网络模型 (17)3.6.3三相短路电流周期分量起始值的计算步骤 (17)本章小结 (21)4主要电气设备的选择 (22)4.1断路器和隔离开关的选择 (23)4.1.1 110kV断路器隔离开关的选择 (24)4.1.2 10kV断路器隔离开关的选择 (26)4.2 电流互感器的选择 (28)4.2.1 110kV侧电流互感器的选择 (29)4.2.2 10kV侧电流互感器的选择 (30)4.3 电压互感器的选择 (31)4.3.1 110kV母线设备电压互感器的选择 (32)4.3.2 10kV母线设备电压互感器的选择 (32)4.4高压熔断器的选择 (33)4.5母线的选择与校验 (33)4.5.1 110KV母线的选择 (34)4.5.2 10kV母线 (35)4.5.3主变110KV侧至110KV母线连线的选择 (36)4.5.4主变10kV侧至10kV母线连线的选择 (37)4.6电缆选型及截面选择 (37)4.6.1电缆芯线材质/芯数 (37)4.6.2电缆结构 (37)4.6.3电缆选择的具体技术条件简述 (38)4.6.4穿墙套管的选择 (42)4.7绝缘子型号和绝缘子串 (43)4.8高压开关柜的选择 (44)本章小结 (44)5无功补偿、消弧线圈的计算与选择及防雷接地设计 (45)5.1无功补偿 (45)5.1.1 提高功率因数的意义 (45)5.1.2 补偿装置的确定 (45)5.2消弧线圈的计算与选择 (47)5.3防雷接地设计 (47)5.3.1防雷设计 (47)5.3.2接地设计 (52)本章小结 (53)6电气总平面布置及配电装置的选择 (54)6. 1 配电装置特点 (54)6.1.1屋内配电装置的特点 (54)6.1.2屋外配电装置的特点 (54)6. 2 配电装置类型及应用 (54)6.3 电气总平面布置 (55)6.3.1电气总平面布置的要求 (55)6.3.2电气总平面布置 (55)本章小结 (56)7总结 (57)8致谢 (58)9参考文献 (59)附录 (61)1绪论1.1选题背景和意义1.1.1选题背景经济迅速发展，开发区将成为榆林市新的经济发展区，经济将迅速发展，榆林供电区域用电负荷也将迅速增长，截至2006年底，该供电区有110kV变电站2个，2005年榆林市区电网最高负荷55MW，2006年榆林市供电区电网最高负荷达58MW，增长幅度5.5％，预计2007年榆林市供电区电网最高负荷达72MW。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110kV变电站电气部分设计第一篇：毕业设计说明书第一章变电站总体分析第一节变电站的基本知识一.变电站的定义变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用，是进行电压变换以及电能接受和分配的场所。
二.变电站的分类1、根据变电站的性质可分为升压和降压变电站（1）升压变电站是将发电厂发出的电能进行升压处理，便于大功率和远距离输送。
（2）降压变电站是对电力系统的高电压进行降压处理，以便电气设备的使用。
2、变电所根据变电站在系统中的地位，可分为枢纽变电站、区域变电站和用户变电站（1）枢纽变电所。
位于电力系统的枢纽点，连接电力系统高压和中压的几个部分，汇集多个电源，电压为330～500KV的变电所，称为枢纽变电所。
全所停电后，将引起系统解列，甚至出现瘫痪。
（2）中间变电所。
高压侧以交换潮流为主，起系统交换功率的作用，或使长距离输电线路分段，一般汇集2～3个电源，电压为220～330KV，同时又降压供当地用电，这样的变电所起中间环节的作用，所以叫中间变电所。
全所停电后，将引起区域电网解列。
（3）地区变电所。
高压侧一般为110～220KV，向地区用户供电为主的变电所，这是一个地区或城市的主要变电所。
全所停电后，仅使该地区中供电停电。
（4）终端变电所。
在输电线路的终端，接近负荷点，高压侧电压为110KV，经降压后直接向用户供电的变电所，即为终端变电所。
全所停电后，只是用户受到损失。
第二节所设计变电站的总体分析变电站电气一次部分的设计主要包含：负荷的分析计算、变压器的选型、主接线的设计、无功补偿、短路电流的计算、电气设备的选型和校验、母线的选择和校验等有关知识。
因此，变电站的总体分析也应该从这几个方面着手。
1、由待设计变电站的建设性质和规模可知，所设计变电站主要是为了满足某铁矿生产生活的发展需要,是一个110/10kv降压变电站,也是一个地区性变电站，并且只有两个电压等级，因此，主变压器可选用双绕组型的。
2、由原始资料电力系统接线简图可知有来自同一个电力系统的双电源供电。
3、由原始资料负荷资料可知110kv侧线路共三回，两用一备，有穿越功率，穿越功率经过110kv母线配电装置传出。
10kv侧线路共15回，13用2备，负荷较大，无功补偿应选在10kv侧，一二级负荷所占比例较大，对供电可靠性要求较高。
因此110kv,10kv侧母线可考虑对供电可靠性较高的单母线分段和双母线接线两种接线形式。
4、由原始资料所设计变电站的地理位置示意图和该地地形、地质、水文、气象等条件可知，所设计变电站应选址在负荷中心且地势较平坦的山谷中，根据变电站的出线方向来设计配电装置的布置，还应考虑到变电站的防震防雷防雪等，根据110kv变电站的设计手册可知所选电气设备应优先考虑室外型。
第二章 负荷分析计算及变压器选择第一节 负荷计算目的、方法一．负荷计算的目的负荷计算主要是确定“计算负荷”。
“计算负荷”是按发热条件选择电气设备的一个假想的持续负荷，“计算负荷”产生的热效应和实际变动负荷产生的最大热效应相等。
所以根据“计算负荷”选择导体及电器时，在实际运行中导体及电器的最高温升不会超过容许值。
计算负荷是确定供电系统、选择变压器容量、电气设备、导线截面和仪表量程的依据，也是整定继电保护的重要数据。
计算负荷确定得是否正确合理，直接影响到电器和导线电缆的选择是否经济合理。
如计算负荷确定过大，将使电器和导线选得过大，造成投资和有色金属的消耗浪费，如计算负荷确定过小又将使电器和导线电缆处子过早老化甚至烧毁，造成重大损失。
二．负荷计算的方法若已知一个供电围的电气设备数量和容量时，负荷计算的方法有：需要系数法、利用系数法和二项式法；当在电气设备数量和容量都不清楚的情况下，可采用各种用电指标进行负荷计算，其方法有：负荷密度法、单位指标法、住宅用电指标法等。
1.需要系数法计算简单，是最为常用的一种计算方法，适合用电设备数量较多，且容量相差不大的情况。
2.二项式法其考虑问题的出发点就是大容量设备的作用，因此，当用电设备组中设备容量相差悬殊时，使用二项式法可以得到较为准确的结果。
3.利用系数法是通过平均负荷来求计算负荷，这种方法的理论依据是概率论与数理统计，因此是一种较为准确的计算方法，但其计算过程相对繁琐。
因本设计的电气设备数量和容量都是确定的，且容量相差不大，所以其负荷计算方法选择计算较简单的需要系数法。
主要计算公式如下：有功功率： ∑=∑=n I p C Pci K P 1 无功功率: ∑=∑=nI Q C Qci K Q 1视在功率:22C C C Q P S += 计算电流: U S I CC 3=负荷计算过程见负荷计算书第二节 主变台数、容量和型式的确定一．主变压器台数的确定在《电力工程电气设计手册》中可知：“对大中城市郊区的一次变电站，在中、低压已构成环网的情况下，变电站以装设两台主变压器为宜”。
在运行或检修时，可以一台工作，一台备用或检修，并不影响供电，也可以两台并列运行。
根据设计任务书中所示本变电所为地方变电所，且出线回路数较多，为保证供电的可靠性，在考虑了所建变电站的近期和远期负荷相差较大的情况下，参照规程要求，宜选用三台小容量主变压器。
二．主变压器容量的确定主变压器容量应根据负荷情况进行选择。
在《电力工程电气设计手册》中规定对于装设两台及以上主变压器的变电所，应满足当一台主变停运时，其余变压器容量应能保证全部负荷的60%－70%。
为保证可靠供电，避免一台主变故障或检修时影响对用户的供电，主变容量就为总负荷的60%－70%。
容量计算如下：近期S 总=10.65MVA ，0.7⨯ S 总=7.45MVA ，S I+∏=6.58MV A;远期S 总=22.96MVA,0.7⨯ S 总=16.072MVA 一二类负荷总和S I+∏=15MVA 。
经查设备手册，选每台主变压器容量为10 MVA 。
三. 主变压器型式的选择本变电站有110kV 、10kV 两个电压等级，根据设计规程规定，主变压器一般采用双绕组变压器，故选择三相双绕组有载调压降压变压器，其型号及参数如下表2-1表2-1 110kv 级三相双绕组主变技术参数表第三节 站用变台数、容量和型式的确定一．站用变台数的确定对大中型变电站为满足整流操作电源、强迫油循环变压器、无人值班等的需要，装设两台所用变压器，两台所用变分别接于10kV 母线的Ⅰ段和Ⅱ段，互为暗备用，平时半载运行，当一台故障时，另一台能够承但变电站的全部负荷二. 站用变容量的确定站用变压器 容量选择的要求：站用变压器的容量应满足经常的负荷需要和留有10%左右的裕度，以备加接临时负荷之用。
考虑到两台站用变压器为采用暗备用方式，正常情况下为单台变压器运行。
每台工作变压器在不满载状态下运行，当任意一台变压器因故障被断开后，其站用负荷则由完好的站用变压器承担。
一般考虑站用负荷为变电站总负荷的0.1%-0.5%，这里取0.2%计算，0.2% =总S =0.002⨯22964=45.93KVA ，=站S =45.93/(1-10%)=51KVA 。
经查设备手册，选每台站用变压器容量为80KVA 。
三. 站用变型式的选择考虑到目前我国配电变压器生产厂家的情况和实现电力设备逐步向无油化过渡的目标，可选用干式变压器。
站用变压器型号及参数如表2-2表2-2 10kv 级三相双绕组站用变技术参数表第三章电气主接线设计第一节电气主接线的基本知识电气主接线是发电厂和变电站电气设计的首要部分，也是构成电力系统的主要环节。
主接线是指由各种开关电器、电力变压器、母线、电力电缆或导线、移相电容器、避雷器等电气设备依一定的次序相连接的接受和分配电能的电路。
而用规定的电气设备图形符号和文字符号并按照工作顺序排列，详细地表示电气设备或成套装置的全部基本组成和连接关系的单线接线图，称为主接线电路图。
主接线可分为有母线接线和无母线接线两类。
有母线接线分为单母线接线和双母线接线；无母线接线分为单元式接线、桥式接线和多角形接线。
主接线的选择直接影响到电力系统运行的可靠性，灵活性，并对电器选择，配电装置布置，继电保护，自动装置和控制方式的拟定都有决定性的关系。
因此，主接线的正确、合理设计，必须综合处理各方面的因素，经过技术、经济比较后方可确定。
第二节电气主接线的基本要求现代电力系统是一个巨大的、严密的整体。
各类发电厂、变电站分工完成整个电力系统的发电、变电和配电的任务。
其主接线的好坏不仅影响到发电厂、变电站和电力系统本身，同时也影响到工农业生产和人民日常生活。
因此，发电厂、变电站主接线必须满足以下基本要求。
1.运行的可靠断路器检修时是否影响供电；设备和线路故障检修时，停电数目的多少和停电时间的长短，以及能否保证对重要用户的供电。
2.具有一定的灵活性主接线正常运行时可以根据调度的要求灵活的改变运行方式，达到调度的目的，而且在各种事故或设备检修时，能尽快地退出设备。
切除故障停电时间最短、影响围最小，并且再检修在检修时可以保证检修人员的安全。
3.操作应尽可能简单、方便主接线应简单清晰、操作方便，尽可能使操作步骤简单，便于运行人员掌握。
复杂的接线不仅不便于操作，还往往会造成运行人员的误操作而发生事故。
但接线过于简单，可能又不能满足运行方式的需要，而且也会给运行造成不便或造成不必要的停电。
4.经济上合理主接线在保证安全可靠、操作灵活方便的基础上，还应使投资和年运行费用小，占地面积最少，使其尽地发挥经济效益。
5.应具有扩建的可能性由于我国工农业的高速发展，电力负荷增加很快。
因此，在选择主接线时还要考虑到具有扩建的可能性。
第三节主接线设计电气主接线的设计，应根据变电站在电力系统中得地位，负荷性质，出线回路数，设备特点，周围环境及变电站得规划容量等条件和具体情况，并满足供电可靠性，运行灵活，操作方便，节约投资和便于扩建等要求。
具体如下: 1．变电站的高压侧接线，根据技术设计规程应尽量采用断路器较少或不用断路器的接线方式。
2．在10kV配电装置中，当线路在6回及以上时，根据规程一般采用单母线分段接线方式。
一．110KV电气主接线设计1.方案选择方案Ⅰ：单母线接线（见图3.1）方案Ⅱ：单母线分段接线（见图3.2）方案Ⅲ：双母线接线（见图3.3）图3.1 单母线接线 图3.2 单母线分段接线 图3.3 双母线接线2.方案比较见表3-1表3-1 110kv 电气主接线方案选择比较表综合考虑经济性，可靠性，灵活性的基础上，110kv 母线采用可靠性和灵活性较高，经济较合理的单母线分段接线。
二．10kV 电气主接线设计6～10kV 配电装置出线回路数目为6回及以上时，可采用单母线接线，单母线分段接线。
而双母线接线一般用于引出线和电源较多，输送和穿越功率较大，要求可靠性和灵活性很高的场合。
