电焊机技术规格书
ZX7-500A电焊机 产品说明书
ＺＸ７－５００Ａ电焊机产品说明书１、简介我公司生产的ＺＸ７－５００Ａ逆变直流电焊机，采用新型电子元器件ＩＧＢＴ作为主功率器件，控制电路采用国内最先进的全桥移相软开关技术，使得开关管损耗大大降低，效率大大提高，而且使电焊机的质量、性能等多方面都得到了有利保障。
此外，该型焊机具有推力控制功能，适合薄板焊接，真正实现了电流从５０５００Ａ全范围自由焊接。
ＩＧＢＴ逆变直流电焊机因其具有焊接性能好、动态反应速度快、体积小、重量轻、效率高、空载耗能极少，空载电流几乎为零、焊接速度快及适合多种焊条的优点，因而正在逐步取代传统的焊机，国家已将ＩＧＢＴ逆变电焊机列入高科技产品目录。
２、原理介绍：１．输入电压：三相３８０Ｖ５０－６０Ｈｚ２．额定输入功率２０ＫＷ３．空载电压：６５－７５Ｖ４．电流调节范围：５０－５００Ａ５．额定负载持续率：６０％６．工作周期：１０ｍｉｎ７．效率：≥０．９０８．功率因数：０．８５－０．９２９．绝缘等级：Ｆ１０．外壳防护等级：ＩＰ２１１１．电磁兼容：符合国家标准１２．过流、过压、过热保护１３．安全指标：绝缘电阻≥２００ＭΩ耐压１５００Ｖ／ｍｉｎ１４．外壳尺寸：５００２３０３４０（ｍｍ）４、面板介绍：前面板：如图所示１２３４６５７８９①电压显示：显示输出电压。
②电流显示：显示输出电流。
③启动停止：启动／停止开关，焊机在启动状态时电源工作指示灯亮，在停止状态时电源工作指示灯灭。
④预置工作：设置焊机的工作状态，当拨到预置位置时，焊机不工作，可以设置焊机的工作电流；拨到工作位置时，焊机开始工作。
⑤电流调节：电流调节按钮，顺时针调节电流增大，调节范围为５０－－－５００Ａ。
⑥电源指示：电源指示灯。
⑦过热指示：过热指示灯，如果焊机出现过热现象，焊机停止工作，风机继续工作；当温度低于６５℃时焊机继续工作。
⑧直流输出：直流输出端子；红正，黑负。
⑨远控接口：开关机接口，七芯航空插头，其中１脚，７脚接开关。
后面板如图所示：１３２４５①交流输入：３＊６平方电缆线。

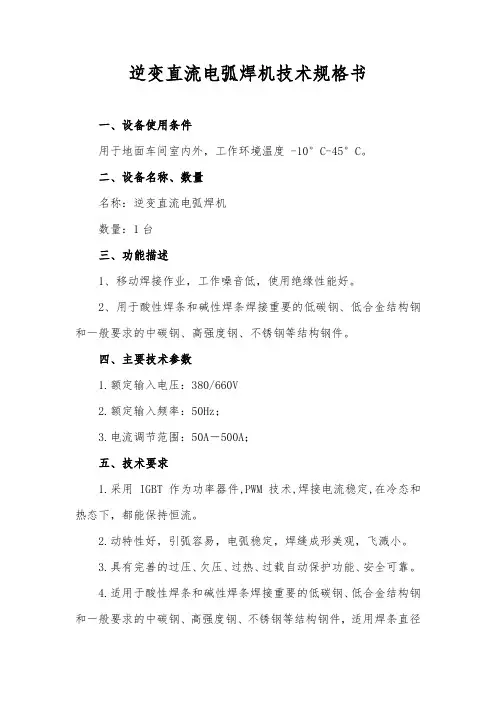

逆变直流电弧焊机技术规格书 技术规范
逆变直流电弧焊机技术规格书一、设备使用条件用于地面车间室内外，工作环境温度 -10°C-45°C。
二、设备名称、数量名称：逆变直流电弧焊机数量：1台三、功能描述1、移动焊接作业，工作噪音低，使用绝缘性能好。
2、用于酸性焊条和碱性焊条焊接重要的低碳钢、低合金结构钢和一般要求的中碳钢、高强度钢、不锈钢等结构钢件。
四、主要技术参数1.额定输入电压：380/660V2.额定输入频率：50Hz；3.电流调节范围：50A－500A；五、技术要求1.采用 IGBT作为功率器件,PWM技术,焊接电流稳定,在冷态和热态下，都能保持恒流。
2.动特性好，引弧容易，电弧稳定，焊缝成形美观，飞溅小。
3.具有完善的过压、欠压、过热、过载自动保护功能、安全可靠。
4.适用于酸性焊条和碱性焊条焊接重要的低碳钢、低合金结构钢和一般要求的中碳钢、高强度钢、不锈钢等结构钢件，适用焊条直径Φ2～Φ7mm。
5.无级调节焊接电流，电流调节要方便，保证不同焊接情况下电弧的稳定性。
6.焊机外壳材质使用304不锈钢板制作。
六、设计、制造和检验标准执行JB/T8118-1995 电弧焊机通用技术条件执行JB/T7824-1995 逆变式弧焊整流器技术条件执行2007《电气电子产品类强制性认证实施细则-电焊机》标准要求执行GB15579-1995 弧焊设备安全要求等国家或行业现行的有关标准七、供货范围、供货周期1.逆变直流电弧焊机1台（配套备用快速插头1套）。
2.提供备品备件和专用工具。
3.货时提供现场使用维护所必须的图纸。
4.提供所必须的质量证明文件（含产品合格证）。
5.提供三套完整的书面和电子版安装维护使用说明书。
3.供货周期：合同生效后30天。
八、质保设备的质量保证期为到货验收后12个月。
KK-350II波峰焊技术规格书
部 分 2 正常运行功率 12KW
机 1 外型尺寸 体
2 重量
4430X1620X1710 2300KG
四、关键零部件说明 （部分关键零部件采用技术、配套情况）
序号
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
PID 控温方式及液面低位报警, 直联
式马达驱动波峰，变频调速
锡渣自动流向固定区域聚集，无需停 避免了用传统方法清理锡渣
机收锡渣
时，员工吸入有害的重金属蒸
气。
5 波峰高度 6 加热部件
电脑控制 特制长寿命发热器
发热器 5 年包换
洗 1 电动毛刷
爪
自动清洗。
装
置
电 1 三相 380VAC 50Hz
源
启动功率 26KW
国别
德国 日本 日本 日本
日本 德国
日本 德国 日本 中 中国 瑞士 瑞士 瑞士 德国 美国 德国 德国 中国 中国 中国 中国 中国 日本 日本
五、设备安装要求（电力、场地、配套设施等） 1．电源 380V 三相五线 63A 建议线径 25mm2 2．气源要求：干燥后 0.25~0.4Mpa 工业气源 3．排风系统：抽风要求：25m3/min（进口，出口强制抽风，风口量至少 25m3/min）
劲拓波峰焊机技术规格书
一、 产品型号
KK-350II
二、技术特点
1．喷雾系统 ：喷嘴与 PCB 成 90 度角，通孔 100%喷涂. 助焊剂缓冲泵及缓冲缸日本自吸式耐腐蚀 泵，带液位监测的密封式助焊剂缓冲缸可在助焊剂喷涂过程中，在线更换助焊剂容器。
2. 导轨做过硬化处理,坚固稳定, 确保导轨的磨损程度最小寿命长. 3. 锡炉:铸铁加陶瓷 无铅 450KG 三、技术参数（各部分特点及技术参数，可增加项目）
KK-350II波峰焊技术规格书
统
输速度采用变频器控制，无级调速。 的可靠性
1 喷头
采用日本喷头，喷雾范围 20~65mm 扇 确保喷雾均匀度和可靠性
面可调，喷头高度 50~120mm 可调
2 助焊剂液位检测
助焊剂用尽前会提前报警，方便补充 助焊剂感应器为外置式,不会
喷
被 FLUX 腐蚀,同时采用恒液面
雾
设计,保证喷雾流量稳定
系 3 助焊剂过滤装置
喷
整流罩
焊剂液滴，将顺倾斜方向流动
雾 7 标配冷风刀
用于阻止因偶然因素泄漏的助焊剂
系
雾气向预热区扩散，同时有利于 PCB
统
上助焊剂更加均匀（使 PCB 上出现的
助焊剂聚集液滴扁平化）
1 控制主机
专用工业控制电脑+PLC 控制,中英视 工业控制电脑内置避震
窗操作界面,数据存储等功能
2 设备及人员安全性 3 异常报警 控 制 部 4 报警列表 分
5 生产数据库
设漏电保护及多重超温独立保护 温度过高或过低报警 助焊剂液位过低 锡位过低，操作异常
电热器温度异常，传送带速度 异常，传送马达异常， 波峰运行异常等
系统会对所有报警保存成文件,用户 可查看到报警项目及报警时间.
系统可生成独 立 控 制 1800mm(600×3)，温度独立控制，可 足以对应最高的无铅专用助焊
项目名称
性能
特点说明
接 1 小接驳
联动式入板接驳方式，不锈钢链条传 起到反冲作用防止卡板
驳
动。
装
置
1 链爪
传动结构采用钛合金弹簧压片双排 加强各种 PCB 的适应性强
传
列 Z 型爪
动
强力型材导轨防变形结构设计；输送 高强度耐磨导轨, 主导轨与
tcw32evi电焊机说明书
V11.1
TCW-32EVI 阻焊控制器
使 用 说 明 书
上海国龙仪器仪表有限公司
一、功能简介
上海国龙仪器仪表有限公司产品说明书
1、自动电压补偿功能：即恒电压控制，通过对焊接变压器的初级电压采样信号与 设定值比较，自动改变触发移相角以达到维持焊接电压恒定的目的。
2、计数功能：具有计数功能，可以对焊接次数进行统计。使用此功能，可方便地 了解工作效率。
参数名称
代 设定 号 范围
功能说明
0
脉冲信号启动，去抖动（适用于脚踏开关）
启动方式
P
1
脉冲信号启动，快速响应（适用于机械触点）
２ 开关信号启动
恒压方式
A
0
设置为 0
b
备用
电流上限报警
AH
0-100%
当焊接电流实际值﹥设定值（1+AH）时报警，显示过 电流 Er04
电流下限报警
AL
0-100%
当焊接电流实际值﹤设定值（1-AL）时报警，显示欠 电流 Er05
3、电流显示功能：可以直接显示初级焊接电压值。
4、可储存 5 条焊接规范供用户调用。
二、 主要技术参数
项目
参数值
工作环境
温度≤45℃；湿度≤85%（无露珠）； 无强磁场；无剧烈振动和冲击；无腐蚀和导电气体
电源 输入信号 驱动能力 动作输出
单相 AC 380V±10%，50Hz±1% 电压信号 可控硅（模块），额定电流≤2000A 一组输出，容量 DC24V/150mA
“◄”键：长按此键可进 入二级菜单，点击此键可选 取 二 级 菜 单 中 参 数 。“ + ” “—”：点击此键可对当前 选取参数的参数值进行加 1（减 1）操作，长按此键 可进行快速增加（减少）。 点击“计数器”键可进行
118-ZX7-400I说明书(广州友田)
●弧光辐射———电弧光及辐射有害身体健康！可能会损坏您的眼睛，灼伤皮肤！ 1、使用合适的焊接面罩和滤光镜，穿上防护服，以保护您的眼睛和身体； 2、用合适的面罩或帘保护旁观者，以免受伤害。 ●噪音———过度的噪音对人的听力有害！ 1、戴上您的耳朵护罩或戴上其它听力保护物； 2、警告旁观者，噪音会对其听觉造成潜在伤害。 ●旋转部位———谨防运转部件造成人身伤害！可伤害操作者的手和手指，以及将头发及宽松的衣物缠绕住！ 1、请勿在卸下机壳的情况下使用焊机； 2、焊机工作时，务必使手、头发、衣物和工具远离风扇、送丝轮等旋转部件； 3、操作人员不能穿宽松衣服和佩戴饰物，如披肩、手镯之类，这些东西可能成为安全的隐患； ●电磁场———电磁场辐射可能有害身体健康，并会造成干扰或影响！ 1、电流经过导体时会在局部产生电磁场(EMF)，焊接电流引起的电磁场在焊接电缆及焊机周围； 2、焊机通电时产生的电磁场会对心脏起搏器的动作产生不良影响。使用心脏起搏器的人，无医师许可不得靠 近使用中的焊机及焊接作业场所周围； 3、焊接时暴露在电磁场中，可能对身体健康会造成未知的影响； 4、电磁场可能会对一些电子设备产生干扰，应采取适当预防措施加以防备； 5、不要将焊接电缆缠绕在身体周围； 6、将电缆安置在操作者的一边，并远离操作者。 ●火灾———焊接飞溅可能引起火灾及爆炸！ 在焊接密闭的容器，例如罐、箱、管等工件时，可能会引起它们发生爆炸。焊接时电弧产生的火花会四 处飞溅。飞溅的火花、炙热的工件以及发热的设备可能会导致火灾和燃烧。电极与金属物意外接触、焊接电缆 连接不良、焊接母材侧电流通路接触不良等，均有可能产生火花、过热、爆炸和火灾。在焊接前应注意检查并 确保工作区域的安全： 1、保护好自身及他人免受焊接飞溅及炙热金属侵害的危险； 2、不要在密闭容器上进行焊接作业； 3、不要在易燃的物体上或者在可燃气体附近进行焊接； 4、请勿将刚焊完的母材靠近可燃物体； 5、将易燃易爆物从焊接飞溅处移开至少 10 米，使焊接飞溅接触不到易燃物。若物体无法移开，请用阻燃遮 盖物可靠地覆盖易燃物体； 6、留意焊接时产生的火花及炙热的熔渣会穿越裂缝及孔洞到达附近区域； 7、焊接过程中要调整好焊接工艺参数，尽量采用飞溅较小的工艺参数进行焊接；
电焊机技术规格书
电焊机技术规格书一、使用条件用于室内场地,工作环境温度-15℃～＋40℃，海拔小于<1000m。
二、设备名称及数量：设备名称：电焊机设备数量: 1套三、技术参数：1、额定输出电流：500（A）2、频率：50/60HZ3、额定输入容量：42（KVA）4、空载电压：76(V)5、额定负载持续率：35%6、额定负载电压：40V7、电流调节范围：100-500A8、使用焊条直径：3.2-5mm9、绝缘等级：F四、技术要求：1、焊接采用动绕组式高漏抗变压器；2、可通过转动手柄实现调节铁芯位置，无极调节电流大小；3、交流手工焊机可焊低碳钢、中碳钢、低合金钢等材料，可对焊、竖焊；4、供电电压的波动在额定值的±10%之间；5、工作场所风力低于1.5米/秒。
五、供货范围：1、电焊机1台，焊把线（含焊把钳）10米，接地线3米，其他安装附件按标准配备。
2、提供详细的供货清单和图纸资料清单1）常用备品备件清单、更换周期单、专用工具2）外型尺寸图、安装建议图、电气原理图；3）操作手册（包括图纸及工艺流程图）；4）合格证、使用说明书（包括设备操作、维修手册）；5）上述技术文件、资料随机提供纸质版三份及电子版一套；六、设计、制造和检验标准1、GB/T25311-2010《固定式电阻对焊机及闪光对焊机的通用技术要求、检验方法和检验规则》2、通过ISO9001（2000版）认证及强制产品CCC认证，产品严格按照标准设计制造；七、售后服务：产品质量保证期为自货到安装调试验收合格起12个月。
在质保期内若设备出现任何故障（含易损件、配件更换等），供货方保证赶到现场进行免费处理；在质保期之外, 供货方保证赶到现场进行有偿维修、更换损坏的设备及配件。
点焊机说明书
郑州中天建筑节能公司点焊机说明书一、产品简介ZT—20型泡沫板装修网焊机是钢丝网架、聚苯、夹芯板（泰柏板）（舒乐板），聚苯保温墙板等轻体墙板网焊接的专用设备，可焊接丝径1.5—3.2mm的铁丝。
本机采用新型的符合国际标准的CMOS数字集成电路，可随意调节焊接电流，焊接时间，保证焊件接牢固表面平整无焊坑，对泡沫板无任何损伤。
并且降低操作人员的劳动强度，节省能源，成倍提高工作效率。
售价仅为进口设备的1/5—1/6。
二、焊机参数型号ZT—20电流电压380V 焊接丝径 1.5—3.2mm瞬时功率20KV A 电流线径62*2输出电压 1.5—4.5V 焊接时间 0.01—2秒三、焊机结构焊机由机壳、焊接变压器、焊接控制器、可控硅交流开关电览及焊钳等几部分组成。
焊接时间调整要求：把焊钳调为：当两电极压紧丝后，活动手柄上的调节螺栓再碰到固定手柄上的开关。
（调整电极在可调焊钳上伸出的长度或调整手柄上的焊接时间调节螺栓，即可达到调整的目的）。
如不按此方法调接，将可能焊不牢甚至烧毁电极！即焊头只能在压力时才能通电焊接。
四、焊机电气原理本焊机由低压（12V）手控开关，集成电路控制板，可控硅模块，焊接变压器组成。
控制板通过面板电流调节电位器改变强触发电路触发角达到调节焊接电流。
当手控开关接通后使电路消零，由CMOS集成电路精确延时（0.01—2秒）后自动关闭（与手控开关接通时间无关）触发电路，使可控硅模块结束焊接过程。
四、操作说明1、焊机安装时，必须可靠接地，不接地不允许使用。
2、接上电源两相380V，电压表显示380V。
3、打开电源开关，电源指示灯亮4、空载试验在二次不短路时，短接手控开关，焊接指示灯亮，则机器正常5、焊接调节电流旋钮调至最大，时间旋钮调至最小闭合钳子看焊接郊果，如焊接不牢，逐步调大时间旋钮直至焊接效果最好。
如果时间调至最小，焊接电流依然大，则调小电流，直至焊接良好。
郑州中天建筑节能有限公司公司简介本公司主要生产：1设备类，泡沫板设备，干混砂浆设备，钢丝网架泡沫板设备，装配式建筑设备，保温与结构一体化设备，轻质隔墙设备，废泡沫造粒设备，废秸秆再利用做建材设备，防火聚苯板渗透设备，保温材料设备，岩棉板设备，泡沫线条切割机，抹灰机，塑料系列设备，节能减排设备，便携式水切割设备。
DN3系列悬挂式点焊机说明书
DN3系列悬挂式点焊机说明书一、用途及特点：DN3系列悬挂式点焊机是我公司在消化及吸收日本等国家同类产品的基础上，改进研制的新产品，是具有国际九十年代水平的双焊钳、双规范，气压水冷式点焊机，是中低碳钢薄板加工和金属线材垂直交叉焊接理想的焊接设备，广泛适用于汽车、拖拉机、家用电器、金属橱柜、建筑钢筋焊接等生产制造行业。
DN3系列悬挂式点焊机与目前国内传统产品相比较，有许多突出的特点。
该机采用了先进的环氧树脂真空浇注工艺，具有体积小，重量轻、结构紧凑、安全耐用的特点；该点焊机采用双气路结构，其气路系统中装有分水过滤器和油雾器，不仅有效地除去高压空气中的水分及其它杂质，而且可使润滑油雾化，达到润滑气阀和焊钳气缸的目的。
DN3系列悬挂式点焊机可根据需要选配我公司自主开发生产的焊接控制器，一般标准配置为KD3-160A点凸焊微机控制器，该控制器为一路单规范焊接控制器，适用于一把焊钳和一种焊接规范的焊接，可以满足用户的绝大部分工件的焊接工艺要求。
当用户需要两把相同或不同规格的焊钳，并且分别使用各自独立的不同的焊接规范时，可选用KD7312A双工位微机点焊同步控制器，这样可按预先设定的两种不同焊接规范各自独立工作，在保证焊接质量的前提下，能够大大提高生产效率。
二、主要技术参数：目前我公司生产四种规格的悬挂式点焊设备，其主要技术参数如下：焊机型号： DN3 -75 DN3 -100 DN3 -125 DN3 -160额定容量： 75KVA 100KVA 125KVA 160KVA负载持续率： 50%电源电压：单相 50Hz 380V次级空载电压： 18.2V 19V 20V 22V额定焊接厚度： 1+1 1.2+1.2 1.5+1.5 2+2最大短路电流： 9000A 10000A 12000A 16000A冷却水流量： 16L/min压缩空气压力： <0.55MPa重量： 125Kg 132Kg 165Kg 175Kg外型尺寸： 600 × 450 × 735 600 × 450 × 750640 × 470 × 740 640 × 470 × 750三、工作原理及主要结构特征：基本工作原理：利用受控的低电压大电流通过工件本身电阻产生热量加热并形成局部熔化（或达到塑性状态），在一定压力下形成牢固的点焊焊核。
【FA110705】不锈钢管TIG自动焊接机技术规格书
不锈钢管TIG自动焊接机技For personal use only in study and research; not for commercial use术规格书唐山开元特种焊接设备有限公司2011年8月一、前言唐山开元特种焊接设备有限公司是唐山开元集团主要成员企业之一。
专门从事焊接变位机械、窄间隙MAG/MIG、热丝TIG、埋弧焊机、焊接专用设备等系列产品的设计、制造和销售。
公司产品涉及核电、重容重机、工程机械、铁道车辆、煤炭机械、风电、钢结构、桥梁、造船、电力等多个领域。
以多年积累的丰富产品群和富有经验的技术人员为支撑，以先进的AutoCAD、SOLIDWORK（配有SimulationXpress强度较核分析程序）等软件及高效的信息管理系统为依托，可快速为不同用户提供包括设计方案、生产布局、工艺规划、能力平衡等在内的最佳解决方案。
公司资本金3000万元。
占地面积13000平方米、建筑面积为10000平方米。
公司职工人数为150人，本科以上学历人数60，占员工数的40％。
公司以引进的日本日立巴布科克、美国阿龙索、日本神户制钢的先进技术为支撑，基于开元多年的技术积累、已形成的制造基础、管理基础和高素质技术团队，在消化吸收基础上，结合中国用户实际，向广大用户提供最佳的解决方案和最满意的产品和服务。
二、设备概要本成套设备主要完成不锈钢管的管与管、管与弯头、管与接头等的对接焊接。
焊接时工件旋转，焊接位置固定，采用TIG填丝的焊接工艺方式，可实现不同直径、形式的不锈钢管组对后的自动对接焊接。
三、使用环境1、供电：三相交流电源380V（±10%）50HZ±1%单相交流电源220V（±10%）50HZ±1%2、压缩空气压力≥0.5Mpa.3、环境温度：0°C——45°C；湿度：≤95%（无凝结）四、主要技术规格、参数控制箱输入电源三相380 V/50 Hz额定输入容量 20 KW工件材质低碳钢、低合金钢、不锈钢工件直径范围φ50～φ300工件壁厚 3～6 mm焊接速度 100-300 mm/min适用工件长度 500～5000mm设备中心高 1100 mm机头前后移动行程 600mm机头上下移动行程 200mm机头左右移动行程 200mm工件组对后精度要求：钝边留量 1～1.5mm，间隙小于0.1mm措边量小于0.2mm五、设备结构特点：（见方案图）设备主要有焊接电源、冷却水箱、精密填丝机构、水冷TIG焊枪、开口式驱动机构、导轨、托架、焊枪进退滑座、弧长跟踪装置、摆动装置、电气控制系统等组成。
直流电焊机参数
直流电焊机参数
直流电焊机参数
一、技术参数
1.额定电压：220V
2.额定功率：400W
3.调节范围：0-400W
4.调节精度：±5%
5.机械性能：振动范围1-5毫米
6.热保护：120℃
7.电焊时间：0-30秒
8.焊丝口径：10-30mm
9.焊接电流：50-400A
10.耐压：1500V
11.工作温度：0-80℃
12.尺寸：300mm*200mm
二、安装操作
1.安装时，请遵循有关安装规范，并避免与易燃易爆物品接触。
2.开机前，请检查本机电路和联接电路，确保电路和接线正确，检查空气流通及漏电保护功能正常。
3.开机前，请检查本机电源电压是否符合要求，以免发生故障。
4.开机后，请确认电焊条的规格及电流值，以免造成焊接失败。
5.焊接时，请确保电焊部位的清洁，以免焊接失败。
6.安装完成后，请进行定期维护，确保机器正常运行。
山东山大奥太电气有限公司WSM系列焊机说明书
用途及特点奥太WSM系列逆变式脉冲氩弧焊机（以下简称WSM系列焊机）包含有WSM-160、WSM-200、WSM-315、WSM-400等规格。
可用于直流恒流氩弧焊、直流脉冲氩弧焊以及手弧焊，实现碳钢、不锈钢、铜、钛等各种材料的焊接。
由于该系列焊机具有理想的静外特性及良好的动态特性，控制功能比较完备，因此它表现出如下特点：IGBT高频软开关变换，效率高，体积小，重量轻；采用无源功率因数校正，功率因数高；控制调节性能好，一机多用，使用方便；起弧容易、电弧稳定，焊接质量高；脉冲电流、脉冲频率、脉冲宽度在较大范围内可任意调节。
手弧焊飞溅小,电流稳定，可靠性高，焊缝成形好.安全注意事项一般安全注意事项请务必遵守本说明书规定的注意事项，否则可能发生事故。
输入电源的设计施工、安装场地的选择、高压气体的使用等，请按照相关标准和规定进行。
无关人员请勿进入焊接作业场所内。
请有专业资格的人员对焊机进行安装、检修、保养及使用。
不得将本焊机用于焊接以外的用途（如充电、加热、管道解冻等等）。
如果地面不平，要注意防止焊机倾倒。
防止触电造成电击或灼伤请勿接触带电部位。
请专业电气人员用规定截面的铜导线将焊机接地。
请专业电气人员用规定截面的铜导线将焊机接入电源，绝缘护套不得破损。
在潮湿、活动受限处作业时，要确保身体与母材之间的绝缘。
高空作业时，请使用安全网。
不用时，请关闭输入电源。
避免焊接烟尘及气体对人体的危害请使用规定的排风设备，避免发生气体中毒和窒息等事故。
在容器底部作业时，保护气体会沉积在周围，造成窒息。
应特别注意通风。
避免焊接弧光、飞溅及焊渣对人体的危害请佩戴足够遮光度的保护眼镜。
弧光会引起眼部发炎，飞溅及焊渣会烫伤眼睛。
请使用焊接用皮质保护手套、长袖衣服、帽子、护脚、围裙等保护用品，以免弧光、飞溅及焊渣灼伤、烫伤皮肤。
防止发生火灾、爆炸、破裂等事故焊接场所不得放置可燃物，飞溅和烫焊缝会引发火灾。
焊接电缆与母材要连接紧固，否则会发热酿成火灾。
小牛 串焊机(CH56 GH513) 技术参数
喷涂式
直接喷涂于电池片上下主栅线上
可焊接常规单晶、多晶外形属正 方形或类正方形的电池片
可焊接常规 125×125、156×156 电池片
可兼容焊接 125/2 栅、156/3 栅、 156/4 栅 可以实现连续式或分段式主栅焊 接
(可选项)兼容焊接 156/5 栅电池片
160μm‐200μm
电池串最大长度 L≤2000mm
2、焊接区对焊带固定采用压棒的合理配重，保持长期焊接过程中压力恒 定，并可适合大范围电池厚度的变化。
3、电磁感应焊接，能真正实现闭环温度控制，检测周期高达 2ms，焊接 破损率小于 1‰。焊接时电池片处于交变磁场内，正反面银栅及上下焊带同时 发热，能够保证电池片正反面焊接温度的一致性。
４、独创的专利技术，光机电联合控制，对电池片主栅线进行快速精确 定位，精度高达 0.1mm。
电池串卸载方式
料盒可放电池片 数量
手工或可对接铺设机自动卸载 （有铺设预留接口）
120 片
串直线度误差 ±0.5mm
4 焊 焊带厚度
0.10‐0.30mm
不连续
带 焊带卷轴直径
焊带送料方式
助 喷涂方式 5焊
剂 更换操作性
电源
６
耗 能 功率
气源
满足市场常规焊带卷轴直径
自动送料
助焊剂喷涂在焊带的主栅线上 两个助焊剂罐，添加助焊剂不用 停机 三相（三相四线）380V/220V 40A 50/60Hz 峰值 15KW 平均约 8KW
助焊剂方式
电池片类型
电 电池片尺寸 2 池 主栅线数量
片
主栅线类型
电池片厚度
制。电池片焊接区域温度均匀，温度 精度控制在±3℃。设备验收时可测 试。 ４、焊头体分别安装红外线温度传感 器（每条主栅线对应一个温度传感 器），检测位置位于主栅附近，检测 并控制焊接温度。 ５、焊头架升降采用伺服电机加直线 模组驱动，焊接高度可调，定位准确， 保证焊接效果。调整位置精度为 0.05mm，并可以在上位机上查看和点 检。各焊头体与电池片距离为固定 值，差异不能超过 0.5mm（不计电池 片形状误差）。 ６、焊接时焊接压住模块采用陶瓷压 针自重压带，工作可靠，各焊带及焊 带各段位置压力恒定，压住模块不会 造成焊接偏移、锡钉等不良。
便携式电焊机技术规范
便携式电焊机技术规格书
一、使用的条件
用于室内区域,工作环境温度-10℃～＋40℃;相对湿度20％～90％;环境空气湿度不大于90%(+20℃)。
二、名称及数量
1．设备名称：便携式电焊机
2．需求数量：10台
三、功能描述
地面生产车间焊接金属材料使用。
四、主要技术参数
1.电压范围：220V/380V自动切换;
2.焊条种类：碳钢焊条、不锈钢焊条；
3.适用焊条：2.5-5.0mm；
4.焊接厚度：2-20mm；
5.噪声（db）：＜70
6.绝缘等级：H
7.焊接电流：70-200A
五、技术要求：
1.便携式电焊机需要满足2小时连续运转且全天累计8小时以上的运转时间。
2.可通过面板实现调节电流、电压大小和持续时间。
3.可根据焊条直径，自动匹配焊接参数。
4.220V、380V电压自动切换。
5.可焊接低碳钢、高碳钢、合金钢等金属材料。
六、供货范围
1.提供便携式电焊机10台，其他安装附件按标准配备；
2.提供详细的供货清单和图纸资料清单；
3.提供常用备件清单、更换周期单、专用工具；
4.操作手册、合格证、使用说明书（包括设备操作、维修手册）；
5.上述技术文件、资料随机提供纸质版三份及电子版一套。
七、设计、制造和检验标准
1．GB155.1-2004《弧焊设备第一部分：焊接电源》。
八、质保
整机质保期为设备到货验收合格后不低于18个月。
在质保期内，对于非买方原因造成的故障，供应商负责免费提供维修或更换服务。
zx5-250直流电焊机说明书要点说明
ZX5-250晶闸管整流弧焊机□ZX5-315晶闸管整流弧焊机□ZX5-400晶闸管整流弧焊机□ZX5-500晶闸管整流弧焊机□ZX5-630晶闸管整流弧焊机□使用说明书电焊机厂GUANG ZHOU WELDING MACHINE FACTORY注意：在使用设备前必须详细阅读本说明书，并请妥善保管以备将来查用！安全警告危险注意● 请仔细阅读本标签及《使用说明书》,再使用焊机。
● 请有资格者或了解焊机人员进行本机的安装、操作和检验。
● 无关人员请勿进入焊接作业场所。
确认风扇运转正常方可进行焊接危险一旦接触带电部位，会引起致命的电击或灼伤。
● 请勿接触带电部位。
● 由电气人员按规定将焊机与母材接地。
● 安装、检修时，须关闭配电电源。
● 请勿在卸下机壳的情况下使用焊机。
● 请使用干燥的绝缘手套。
注意 焊接产生的烟尘和气体有害健康。
● 请使用局部排气设备及呼吸保护用具。
● 在狭窄场所作业时，请接受监视人员的检查并应充分换气，配用呼吸保护用具。
● 请勿在脱脂、清洗、喷雾作业区焊接。
● 焊接具有镀层或涂层的钢板时，请使用呼吸保护用具。
注意弧光、飞溅、焊渣、噪声会灼伤眼睛、皮肤、引起听觉异常。
● 请使用具有足够遮光度的保护用具。
● 请使用皮手套、长袖工作服、护靴、皮围裙等保护用具。
● 噪声大时，请使用隔音用具。
注意焊接可能引起火灾、爆炸等意外事故。
● 请勿在焊接场所密闭容器，如槽(箱)、管等装置。
● 请在焊接场所设置消防器具，以防万一。
● 请勿在有打磨处理和金属粉尘多的场所安装电焊机。
危险在狭窄场所或高处使用电焊机时，有可能引起电击、灼伤等事故。
● 请按照劳动安全规则，在下述场所设置防触电装置或使用置防触电装置的焊机。
▲ 船舶双层底部、船舱部、锅炉筒体、圆顶部等被导电体包围的狭窄场所。
▲ 有坠落危险的2m 以上的高处，作业者有可能接触到钢筋高导电性接触物的场所。
● 请按有关规则对防触电装置进行作业前检查。
ZX5-630电焊机使用说明书
ZX5—630可控硅整流弧焊机使用说明书一.用途可控硅整流弧焊机是国家“八五”期间重点推广应用的新型节能焊接设备，也是国家指定用于取代旋转直流焊机的理想设备。
该焊机可广泛用于汽车、造船、冶金、化工、建筑等行业，可使用所有牌号直径2.5—8mm的各种焊条，对低碳钢，中碳钢，低合金钢及不锈钢等进行全位置焊接，利用可控硅元件快速控制的特点，焊机动特性优良，性能柔和，电弧稳定，熔池平静，飞溅小，焊缝成型好，有利于克服碱性焊条在焊接中产生气孔的倾向。
焊机具有引弧及推力电流装置，使引弧容易及焊条不易粘住，焊机对电网电压波动进行补偿并在焊机冷热时，都能保持焊接电流的稳定，焊机操作方便可远距离调节（暂定10米）焊接电流。
二.技术数据电源电压V380额定工作电压V44相数3额定工作电流A630频率HZ50额定负载持续率60%输入容量KVA48电流调节范围A130—630初级电流A74电网波动补偿度电网波动±10%空载电压V70输出电流≤4%频率75%冷热态电流稳定度≤2%功率因数0.75冷却方式强迫风冷绝缘等级B级外形尺寸mm900*660*770质量 Kg230三.结构概述焊机由三相变压器，平衡电抗器，滤波电抗器，控制变压器，交流接触器，排风扇，控制线路板，可控硅元件等组成，主变压器及平衡电抗器绕组均采用盘式结构，绕制方便，风道畅通，有利于通风散热，滤波电抗器采用中间插入铁芯的条形结构，制作方便，振动极小。
焊机焊接电流可以远控，搬运远、近控开关，调节相应的电位器，既可达到焊接电流的调节，推力电流及引弧电流可在面板上任意调节。
四.电气原理1.ZX5—630可控硅整流弧焊机，采用可控硅元件，在电源变压器的次级贿赂中，既起整流作用又利用触发相位角来改变输出直流电压大小，焊机从直流输出端的分流器上，取出电流信号，做为电流负反馈信号，随着直流输出电流的增加，负反馈亦增加，可控硅的导通角减小，输出直流电压下降，从而获得了下降的外特性。
