管道材料英文代码

管道材料英文代码缩写符号中文英文B(in.or") 英寸InchBB 螺栓连接的阀盖Bolted BonnetBC 螺栓阀帽Bolted CapBE 坡口端Bevelled EndBW 对焊Butt WeldCA 腐蚀裕度Corroison AllowanceCAF 压缩石棉纤维Compressed Asbestos Fiber CALC 计算CalculateCS 碳钢Carbon SteelCST 铸钢Cast SteelDWG 图DrawingEC 外涂Exteral CoatingEFW 电熔焊Electric fusion WeldERW 电阻焊Elecric resistance WeldFF 平面Flat Face(Full Face), T+ G9 i$ I* }3 z) _9 A- ~ FLG 法兰FlangeFtoF 面至面Face to FaceGALV 镀锌的GalvanizedHEX.NUT 六角形螺母Hexagonal NutHF 钨铬钴（硬质）合金表面Hardened Facing(API ST'D 600Tadle3Trim No.5)ID 内径Inside DiameterLB 磅PoundLIFT 升降式Lift TypeLJ 翻边短管Lap JointM&F 凹面和凸面Male & FemaleMAX 最大MaximumMIN 最小MinimumNB 无阀帽Non-BonnetNo. 序号NumberNPS 管道公称直径Nominal Pipe SizeNPI 美国标准锥管螺纹American National Standard TaperPipe Thread OD 外径Outside DiameterOS&Y 外螺纹阀轭Outside Screw and Yoke TypeP&ID 工艺仪表流程图Piping&Instrument DrawingPE 平端Plain EndPTFE 聚四氟乙烯PolyterafluoroethylenePVC 聚氯乙烯Poly Vinyl ChlorideR 半径RadiusRF 突面Raised FaceRJ 环槽面Ring JointS.BOLT 双头螺栓Stud boltSCH 管表号ScheduleSCRD 螺纹的ScrewedSH 硬表面层Surface Hardened Steel(API ST'D600Table3Trim No.8or8A) SMLS 无缝钢管Seamless SteelSO 平焊Slip OnSS 不锈钢Stainless SteelST'D 标准StandardSW 承插焊Socket WeldSWING 旋启式Swing TypeT&G4 ^/ {' M3 O _9 r* x榫面和槽面T ongue＆GrooveTE 螺纹端Threaded EndTHD 螺纹的Threaded/ }) h: z+ G7 S8 g9 ?& oUFD 公用工程流程图Utility Flow DrawingWELD 焊接WeldWN 焊颈（对焊）Weld Neck BBP EL 底板底面标高B.L. 界区线BOP EL 管道底标高CL EL 中心线标高DIS 出口DR 导淋ECC 底平偏心异径管EL 标高F.P. 固定点FTF 管件对管件M.L. 接图线MI/SF 金属软管PF EL 平台标高PN 装置北POS EL 支撑点标高SUC 入口TOP ECC 顶平偏心异径管VENT 放空WP EL 工作点标高阀门种类VS 闸阀VB 球阀VC 止回阀VD 截止阀VF 蝶阀VG 隔膜阀VN 针形阀VR 旋塞阀端面型式F 法兰S 承插焊T 螺纹端W 对夹式压力等级A 150Lb（2.0MPa）B 300Lb（5.0MPa）C 600Lb（11.0MPa）D 800LbE 900Lb（15.0MPa）F 1500Lb（26.0MPa）G 2500Lb（42.0MPa）K 1.0MPa L 1.6MPaM 2.5MPaN 4.0MPaP 6.3MPaQ 10.0MPaR 16.0MPaT 25.0MPaW 特殊压力级阀体材质A 铸铁B 碳钢C 低合金钢D 合金钢E 不锈钢F 非金属G 衬里及内防腐H 有色金属K 特殊材料石油化工企业配管工程常用英语缩写大耳朵英语/doc/461613577.html, 2007-07-31 22:02:46 【打印】1 管子及管件编号缩写中文名称英文名称1.1 P 管子 Pipe1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头）Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad2 法兰编号缩写中文名称英文名称2.1 PLG 法兰 Flange2.1.1 WNF 对焊法兰 Welding neck flange2.1.2 SOF 平焊法兰 Slip-on flange2.1.3 SWF 承插焊法兰 Socket-welding flange 2.1.4 T 螺纹法兰Threaded flange2.1.5 LJ 松套法兰 Lapped joint flange2.1.6 REDF 异径法兰 Reducing flange2.1.7 BF 法兰盖（日法兰） Blind flange2.2 FSF 法兰密封面 Flange scaling face2.2.1 FF 全平面 Flat face2.2.2 RF 凸台面 Raised face2.2.3 MFF 凹凸面 Male and female face2.2.4 LF 凹面 Female face2.2.5 LM 凸面 Male face2.2.6 RJ 环连接面 Ring joint face2.2.7 TG 榫槽面 Tongue and groove face2.2.8 TF 榫面 Tongue face2.2.9 GF 槽面 Groove face3 垫片编号缩写中文名称英文名称3.1 G 垫片 Gasket3.1.1 NMG 非金属垫片 Non-metallic gasket3.1.1.1 AG 石棉垫片 Asbestos gasket3.1.1.2 RG 橡胶垫片 Rubber gasket3.1.1.3 TEG 聚四氟乙烯包复垫片PTFE envelope gasket 3.1.2 SMG 半金属垫片 Semimetallic gasket3.1.2.1 MJG 金属包垫片 Meta-jacket gasket3.1.2.2 SWG 缠绕式垫片 Spiral wound gasket3.1.3 MG 金属垫片 Metallic gasket3.1.3.1 FMG 金属平垫片 Flat metallic gasket3.1.3.2 SMSG 齿形金属垫片 Solid metal serrated gasket 3.1.3.3 LER 透镜式金属环垫 Lens ring gasket3.1.3.4 OCR 八角形金属环垫 Octagonal ring gasket3.1.3.5 OVR 椭圆形金属环垫 Oval ring gakset3.1.3.6 IR/OR 内外定位环 Inner ring and outer ring 3.1.3.7 IR 内定位环 Inner ring3.1.3.8 OR 外定位环 Outer ring4 坚固件编号缩写中文名称英文名称4.1 B 螺栓 Bolt4.1.1 SB 螺柱 Stud bolt4.2 NU 螺母 Nut4.3 TB 花蓝螺母 Turnbuckle4.4 WSR 垫圈 Washer4.4.1 SWSR 弹簧垫圈 Spring washer5 阀门编号缩写中文名称英文名称5.1 GV 闸阀 Gate valve5.2 GLV 截止阀 Globe valve5.3 CHV 止回阀 Check valve5.4 BUV 蝶阀 Butterfly valve5.5 BAV 球阀 Ball valve5.6 PV 旋塞阀 Plug valve (cock)5.7 CV 调节阀 Control valve5.8 SV 安全阀 Safety valve5.9 RV 减压阀Pressure reducing valve 5.10 ST 蒸汽疏水阀Steam trap5.11 PRV 泄压阀 Pressur relief valve 5.12 BV 呼吸阀 Breather valve5.13 NV 针形阀 Needle valve5.14 AV 角阀5.15 DV 隔膜阀5.16 TWV 三通阀5.17 SGV 插板阀6 管道上用的小型设备编号缩写中文名称英文名称6.1 SPR 气液分离器 Separator6.2 FA 阻火器 Flame arrester6.3 SR 过滤器 Strainer6.3.1 SRY Y型过滤器 Y-type strainer6.3.2 SRT T型过滤器 T-type strainer6.3.3 SRB 桶式过滤器 Bucket type strainer 6.3.4 TSR 临时过滤器 Temporary strainer 6.4 SIL 消声器 Silencer6.5 SG 视镜 Slight glass6.6 SC 取样冷却器 Sample cooler6.7 DF 排液漏斗 Drain funnel6.8 LM 管道混合器 Line mixer6.9 RO 限流孔板 Restriction orifice6.9.1 MO 混合孔板 Mixing orifice6.1 RD 爆破片（爆破膜） Rupture disk6.11 EJ 补偿器 Expansion joint7 隔热、伴热编号缩写中文名称英文名称7.1 INS 隔热 Thermal insulation7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation7.1.3 P 防烫伤隔热 Personnel protection insulation 7.2 T&I 伴热 Tracing and insulation7.3 T 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing7.3.2 IST 蒸汽内伴热 Internal steam tracing7.3.3 SJT 蒸汽夹套伴热 Steam-jacket tracing7.3.4 ET 电伴热 Electric tracing8 配管材料和等级编号缩写中文名称英文名称8.1 M 金属材料 Metallic material8.1.1 CS 碳钢 Carbon steel8.1.2 CAS 铸钢 Cast steel8.1.3 FS 锻钢 Forged steel8.1.4 AS 合金钢 Alloy steel8.1.5 SS 不锈钢 Stainless steel8.1.6 AUSTSS 奥氏体不锈钢 Austenitic stainless-steel 8.1.7 CI 铸铁 Cast iron8.1.8 MI 可锻铸铁 Malleable iron8.1.9 DI 球墨铸铁 Ductile iron8.1.10 AL 铝 Aluminum8.1.11 BRS 黄铜 Brass8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper8.1.14 LAS 低合金钢 Low alloy steel8.1.15 FLAS 低合金锻钢 Forged low alloy steel 8.1.16 CLAS 低合金铸钢 Cast low alloy steel 8.2 THK 壁厚 Thickness8.2.1 SCH 表号 Schedule number8.2.2 STD 标准 Standard8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9 装置布置编号缩写中文名称英文名称9.1 CN 建北 Construction north9.2 E 东 East9.3 W 西 West9.4 S 南 South9.5 N 北 North9.6 H 水平 Horizontal9.7 V 竖直、铅直、直立 Vertical9.8 GRD 地坪 Ground9.9 UG 地下 Underground9.10 BL 装置边界线 Battery limit line9.11 ESEW 事故沐浴洗眼器Emergency shower and eye washer 9.12 HS 软管站 Hose station9.13 ML 接续分界线 Match line9.14 PS 管道支架（管架） Piping support9.15 PR 管桥 Pipe rack9.16 STRU 构架（构筑物） Structure9.17 BLDG 建筑物 Building9.18 PD 清扫设施 Purge device9.19 PT 池 Pit9.20 SHLT 棚 Shelter9.21 COFF 围堰 Cofferdam9.22 FL 楼板 Floor9.23 PF 平台 Plateform10 尺寸标注编号缩写中文名称英文名称10.1 EL 标高 Elevation10.2 BOP 管底 Bottom of pipe10.3 COP 管中心 Center of pipe10.4 TOP 管顶 Top of pipe10.5 FOB 底平 Flat on bottom10.6 FOT 顶平 Flat on top10.7 CL(屯) 中心线 Center line10.8 TL 切线 Tangent line10.9 SYM 对称的 Symmetrical10.10 BOS 支架底 Bottom of support 10.11 TOS 支架顶 Top of support10.12 CL 净距（净空） Clearance10.13 CTC 中心至中心Center to center 10.14 CTF 中心至面Center to face 10.15 CTE 中心至端部 Center to end 10.16 ETE 端到端 End to end10.17 FEF 法兰端面 Flange and face 10.18 FTF 面到面 Face to face10.19 D 直径 Diameter10.20 DN 公称直径Nominal diameter 10.21 ID 内径Inside diameter10.22 OD 外径 Outside diameter10.23 DIM 尺寸 Dimension10.24 MAX 最大 Maximum10.25 MIN 最小 Minimum10.26 AVG 平均 Average10.27 APP 约、近似 Approximate10.28 PT.EL 点标高 Point elevation11 图表编号缩写中文名称英文名称11.1 PFD 工艺流程图 Process flow diagram11.2 PID 管道和仪表流程图 Piping & instrument diagram11.3 COD 接续图 Continued on drawing11.4 DTL 详图 Datail11.5 SPDWG(ISODWG) 管段图 Spool drawing (each line isometric drawing) 11.6 DWGNO 图号 Drawing number11.7 DWGI 所在图号 Drawing identification11.8 LOW 材料表 List of material11.9 MTO 汇料 Material take-off11.10 APPX 附录 Appendix11.11 JOB. No. 工号 Job Number11.12 BEDD 基础工程设计数据 Basic engineering design data 11.13 DEDD 详细工程设计数据Detail engineering design data 11.14 REV. No. 修改号 Recision number11.15 REFDWG 参考图 Reference drawing11.16 SC 采样接口 Sample connection12 操作方式及工作参数编号缩写中文名称英文名称12.1 AUT 自动 Automatic12.2 ML 手动 Manual control12.3 CHOP 链条操作 Chain operated12.4 CSC 铅封关 Car seal close12.5 CSO 铅封开 Car seal open12.6 LC 锁闭 Lock closed12.7 LO 锁开 Lock open12.8 NC 正常关 Normally close12.9 NO 正常开 Normally open12.10 ATM 大气压 Atmosphere12.11 PN 公称压力 Nominal pressure12.12 A 绝压12.13 G 表压12.14 (T) 温度 Temperature12.15 (P) 压力 Pressure13 施工编号缩写中文名称英文名称13.1 W 焊接 Welding13.1.1 AW 电弧焊 Arc welding13.1.2 GSAW 气体保护电弧焊 Gas shielded-acr welding 13.1.3 EFW 电熔焊 Elecric fusion welding13.1.4 ERW 电阻焊 Electric Resistance welding13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding13.1.7 BW 对焊 Butt welding13.4.8 TW 定位焊 T ack welding13.1.9 SW 承插焊 Socket welding13.1.10 CW 连续焊 Continuous welding13.1.11 SEW 密封焊 Seal welding13.1.12 SFG 堆焊 Surfacing13.1.13 FW 现场焊接 Field welding13.2 HT 热处理 Heat treatment13.2.1 PH 预热 Preheating13.2.2 SR 应力消除 Stress relief13.2.3 PWHT 焊后热处理 Post weld heat treatment13.3 EIT 检查、探伤和实验 Examination, inspection & testing 13.3.1 VE 外观检查 Visual examination13.3.2 UI (UT) 超声探伤 Ultrasonic inspection (test)13.3.3 RI (RT) 射线探伤 Radiographic inspection (test)13.3.4 MPI (MT) 磁粉探伤 Magnetic particle inspection (test) 13.3.5 LPI (PT) 液体渗透检验Liquid penterant inspection (test) 13.3.6 HADT 硬度实验 Hardness testing13.3.7 HYDT 水压实验 Hydraulic testing13.3.8 PNET 气压实验 Pneumatic testing13.3.9 CE 焊条 Covered electrode13.3.10 WW 焊丝 Welding wire13.3.11 ASSY 装配、组合 Assembly13.3.12 F 现场 Field13.3.13 F/F 现场制造 Field faricated13.3.14 SF 现场决定 Suit in field13.3.15 CSP 冷紧 Cold spring13.3.16 BCT 螺栓冷紧 Bolt cold tightening 13.3.17 BHY 螺栓热紧 Bolt hot tightening 13.3.18 CO 清洗口 Clean out13.3.19 ANNY 退火 Annealed13.4 PE 平端面 Plain end13.5 BE 坡口端 Belelled end13.6 THR 螺纹 Thread13.7 HB 布氏硬度 Brinnel hardness13.8 RC 洛氏硬度14 其他编号缩写中文名称英文名称14.1 FDN 基础 Foundation14.2 INF 信息（资料） Information14.3 REF 参考 Reference14.4 REV 修改 Revision14.5 SEQ 序号（顺序） Sequence。

英文缩写_工业材料

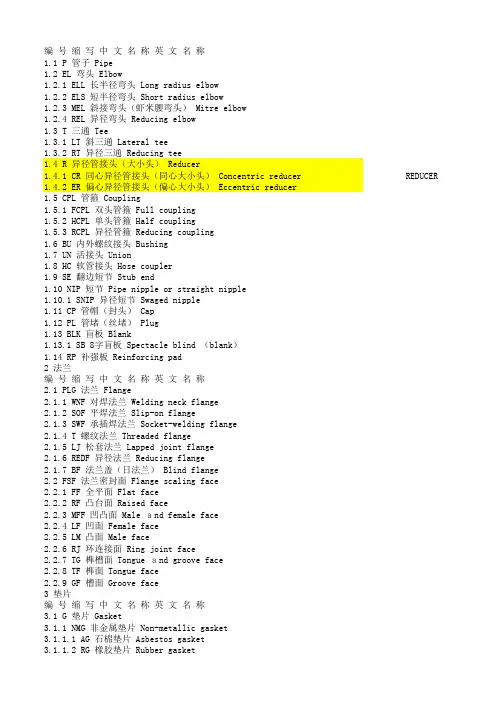

编号缩写中文名称英文名称1.1 P 管子 Pipe1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer REDUCER 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind （blank）1.14 RP 补强板 Reinforcing pad2 法兰编号缩写中文名称英文名称2.1 PLG 法兰 Flange2.1.1 WNF 对焊法兰 Welding neck flange2.1.2 SOF 平焊法兰 Slip-on flange2.1.3 SWF 承插焊法兰 Socket-welding flange2.1.4 T 螺纹法兰 Threaded flange2.1.5 LJ 松套法兰 Lapped joint flange2.1.6 REDF 异径法兰 Reducing flange2.1.7 BF 法兰盖（日法兰） Blind flange2.2 FSF 法兰密封面 Flange scaling face2.2.1 FF 全平面 Flat face2.2.2 RF 凸台面 Raised face2.2.3 MFF 凹凸面 Male ａnd female face2.2.4 LF 凹面 Female face2.2.5 LM 凸面 Male face2.2.6 RJ 环连接面 Ring joint face2.2.7 TG 榫槽面 Tongue ａnd groove face2.2.8 TF 榫面 Tongue face2.2.9 GF 槽面 Groove face3 垫片编号缩写中文名称英文名称3.1 G 垫片 Gasket3.1.1 NMG 非金属垫片 Non-metallic gasket3.1.1.1 AG 石棉垫片 Asbestos gasket3.1.1.2 RG 橡胶垫片 Rubber gasket3.1.1.3 TEG 聚四氟乙烯包复垫片 PTFE envelope gasket 3.1.2 SMG 半金属垫片 Semimetallic gasket3.1.2.1 MJG 金属包垫片 Meta-jacket gasket3.1.2.2 SWG 缠绕式垫片 Spiral wound gasket3.1.3 MG 金属垫片 Metallic gasket3.1.3.1 FMG 金属平垫片 Flat metallic gasket3.1.3.2 SMSG 齿形金属垫片 Solid metal serrated gasket 3.1.3.3 LER 透镜式金属环垫 Lens ring gasket3.1.3.4 OCR 八角形金属环垫 Octagonal ring gasket3.1.3.5 OVR 椭圆形金属环垫 Oval ring gakset3.1.3.6 IR/OR 内外定位环 Inner ring ａnd outer ring 3.1.3.7 IR 内定位环 Inner ring3.1.3.8 OR 外定位环 Outer ring4 坚固件编号缩写中文名称英文名称4.1 B 螺栓 Bolt4.1.1 SB 螺柱 Stud bolt4.2 NU 螺母 Nut4.3 TB 花蓝螺母 Turnbuckle4.4 WSR 垫圈 Washer4.4.1 SWSR 弹簧垫圈 Spring washer5 阀门编号缩写中文名称英文名称5.1 GV 闸阀 Gate valve5.2 GLV 截止阀 Globe valve5.3 CHV 止回阀 Check valve5.4 BUV 蝶阀 Butterfly valve5.5 BAV 球阀 Ball valve5.6 PV 旋塞阀 Plug valve （cock）5.7 CV 调节阀 Control valve5.8 SV 安全阀 Safety valve5.9 RV 减压阀 Pressure reducing valve5.10 ST 蒸汽疏水阀 Steam trap5.11 PRV 泄压阀 Pressur relief valve5.12 BV 呼吸阀 Breather valve5.13 NV 针形阀 Needle valve5.14 AV 角阀5.15 DV 隔膜阀5.16 TWV 三通阀5.17 SGV 插板阀6 管道上用的小型设备编号缩写中文名称英文名称6.1 SPR 气液分离器 Separator6.2 FA 阻火器 Flame arrester6.3 SR 过滤器 Strainer6.3.1 SRY Y型过滤器 Y-type strainer6.3.2 SRT T型过滤器 T-type strainer6.3.3 SRB 桶式过滤器 Bucket type strainer6.3.4 TSR 临时过滤器 Temporary strainer6.4 SIL 消声器 Silencer6.5 SG 视镜 Slight glass6.6 SC 取样冷却器 Sample cooler6.7 DF 排液漏斗 Drain funnel6.8 LM 管道混合器 Line mixer6.9 RO 限流孔板 Restriction orifice6.9.1 MO 混合孔板 Mixing orifice6.1 RD 爆破片（爆破膜） Rupture disk6.11 EJ 补偿器 Expansion joint7 隔热、伴热编号缩写中文名称英文名称7.1 INS 隔热 Thermal insulation7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation7.1.3 P 防烫伤隔热 Personnel protection insulation7.2 T&I 伴热 Tracing ａnd insulation7.3 T 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing7.3.2 IST 蒸汽内伴热 Internal steam tracing7.3.3 SJT 蒸汽夹套伴热 Steam-jacket tracing7.3.4 ET 电伴热 Electric tracing8 配管材料和等级编号缩写中文名称英文名称8.1 M 金属材料 Metallic material8.1.1 CS 碳钢 Carbon steel8.1.2 CAS 铸钢 Cast steel8.1.3 FS 锻钢 Forged steel8.1.4 AS 合金钢 Alloy steel8.1.5 SS 不锈钢 Stainless steel8.1.6 AUSTSS 奥氏体不锈钢 Austenitic stainless-steel8.1.7 CI 铸铁 Cast iron8.1.8 MI 可锻铸铁 Malleable iron8.1.9 DI 球墨铸铁 Ductile iron8.1.10 AL 铝 Aluminum8.1.11 BRS 黄铜 Brass8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper8.1.14 LAS 低合金钢 Low alloy steel8.1.15 FLAS 低合金锻钢 Forged low alloy steel8.1.16 CLAS 低合金铸钢 Cast low alloy steel8.2 THK 壁厚 Thickness8.2.1 SCH 表号 Schedule number8.2.2 STD 标准 Standard8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9 装置布置编号缩写中文名称英文名称9.1 CN 建北 Construction north9.2 E 东 East9.3 W 西 West9.4 S 南 South9.5 N 北 North9.6 H 水平 Horizontal9.7 V 竖直、铅直、直立 Vertical9.8 GRD 地坪 Ground9.9 UG 地下 Underground9.10 BL 装置边界线 Battery limit line9.11 ESEW 事故沐浴洗眼器 Emergency shower ａnd eye washer9.12 HS 软管站 Hose station9.13 ML 接续分界线 Match line9.14 PS 管道支架（管架） Piping support9.15 PR 管桥 Pipe rack9.16 STRU 构架（构筑物） Structure9.17 BLDG 建筑物 Building9.18 PD 清扫设施 Purge device9.19 PT 池 Pit9.20 SHLT 棚 Shelter9.21 COFF 围堰 Cofferdam9.22 FL 楼板 Floor9.23 PF 平台 Plateform10 尺寸标注编号缩写中文名称英文名称10.1 EL 标高 Elevation10.2 BOP 管底 Bottom of pipe10.3 COP 管中心 Center of pipe10.4 TOP 管顶 Top of pipe10.5 FOB 底平 Flat on bottom10.6 FOT 顶平 Flat on top10.7 CL（屯）中心线 Center line10.8 TL 切线 Tangent line10.9 SYM 对称的 Symmetrical10.10 BOS 支架底 Bottom of support10.11 TOS 支架顶 Top of support10.12 CL 净距（净空） Clearance10.13 CTC 中心至中心 Center to center10.14 CTF 中心至面 Center to face10.15 CTE 中心至端部 Center to end10.16 ETE 端到端 End to end10.17 FEF 法兰端面 Flange ａnd face10.18 FTF 面到面 Face to face10.19 D 直径 Diameter10.20 DN 公称直径 Nominal diameter10.21 ID 内径 Inside diameter10.22 OD 外径 Outside diameter10.23 DIM 尺寸 Dimension10.24 MAX 最大 Maximum10.25 MIN 最小 Minimum10.26 AVG 平均 Average10.27 APP 约、近似 Approximate10.28 PT.EL 点标高 Point elevation11 图表编号缩写中文名称英文名称11.1 PFD 工艺流程图 Process flow diagram11.2 PID 管道和仪表流程图 Piping & instrument diagram11.3 COD 接续图 Continued on drawing11.4 DTL 详图 Datail11.5 SPDWG（ISODWG）管段图 Spool drawing （each line isometric drawing）11.6 DWGNO 图号 Drawing number11.7 DWGI 所在图号 Drawing identification11.8 LOW 材料表 List of material11.9 MTO 汇料 Material take-off11.10 APPX 附录 Appendix11.11 JOB. No. 工号 Job Number11.12 BEDD 基础工程设计数据 Basic engineering design data11.13 DEDD 详细工程设计数据 Detail engineering design data11.14 REV. No. 修改号 Recision number11.15 REFDWG 参考图 Reference drawing11.16 SC 采样接口 Sample connection12 操作方式及工作参数编号缩写中文名称英文名称12.1 AUT 自动 Automatic12.2 ML 手动 Manual control12.3 CHOP 链条操作 Chain operated12.4 CSC 铅封关 Car seal close12.5 CSO 铅封开 Car seal open12.6 LC 锁闭 Lock closed12.7 LO 锁开 Lock open12.8 NC 正常关 Normally close12.9 NO 正常开 Normally open12.10 ATM 大气压 Atmosphere12.11 PN 公称压力 Nominal pressure12.12 A 绝压 12.13 G 表压 12.14 （T）温度 Temperature12.15 （P）压力 Pressure13 施工编号缩写中文名称英文名称13.1 W 焊接 Welding13.1.1 AW 电弧焊 Arc welding13.1.2 GSAW 气体保护电弧焊 Gas shielded-acr welding13.1.3 EFW 电熔焊 Elecric fusion welding13.1.4 ERW 电阻焊 Electric Resistance welding13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding13.1.7 BW 对焊 Butt welding13.4.8 TW 定位焊 Tack welding13.1.9 SW 承插焊 Socket welding13.1.10 CW 连续焊 Continuous welding13.1.11 SEW 密封焊 Seal welding13.1.12 SFG 堆焊 Surfacing13.1.13 FW 现场焊接 Field welding13.2 HT 热处理 Heat treatment13.2.1 PH 预热 Preheating13.2.2 SR 应力消除 Stress relief13.2.3 PWHT 焊后热处理 Post weld heat treatment13.3 EIT 检查、探伤和实验 Examination, inspection & testing13.3.1 VE 外观检查 Visual examination13.3.2 UI （UT）超声探伤 Ultrasonic inspection （test）13.3.3 RI （RT）射线探伤 Radiographic inspection （test）13.3.4 MPI （MT）磁粉探伤 Magnetic particle inspection （test）13.3.5 LPI （PT）液体渗透检验 Liquid penterant inspection （test）13.3.6 HADT 硬度实验 Hardness testing13.3.7 HYDT 水压实验 Hydraulic testing13.3.8 PNET 气压实验 Pneumatic testing13.3.9 CE 焊条 Covered electrode13.3.10 WW 焊丝 Welding wire13.3.11 ASSY 装配、组合 Assembly13.3.12 F 现场 Field13.3.13 F/F 现场制造 Field faricated13.3.14 SF 现场决定 Suit in field13.3.15 CSP 冷紧 Cold spring13.3.16 BCT 螺栓冷紧 Bolt cold tightening13.3.17 BHY 螺栓热紧 Bolt hot tightening13.3.18 CO 清洗口 Clean out13.3.19 ANNY 退火 Annealed13.4 PE 平端面 Plain end13.5 BE 坡口端 Belelled end13.6 THR 螺纹 Thread13.7 HB 布氏硬度 Brinnel hardness13.8 RC 洛氏硬度14 其他编号缩写中文名称英文名称14.1 FDN 基础 Foundation14.2 INF 信息（资料） Information14.3 REF 参考 Reference14.4 REV 修改 Revision14.5 SEQ 序号（顺序） Sequence14.6 W/E 设备带来 With equipment14.7 W/I 仪表带来 With instrument14.8 CM 色标 Colour mark14.9 CA 腐蚀裕度 Corrosion allowance14.10 UTL 公用系统 Utility14.11 UC 公用工程接头 Utility connection14.12 QTY 数量 Quantity14.13 WT 重量 Weight14.14 MHR 工时 Man hour14.15 BC 螺栓分布圆 Bolt circle14.16 HP 高点 High point14.17 LP 低点 Low point14.18 SUC 吸入（口） Suction14.19 DIS 排出（口） Discharge14.20 SO 蒸气吹扫（口） Steam out14.21 NPT 美国标准锥管螺纹 National standard taper pipe thread 14.22 NPS 美国标准直管螺纹 National standard straight pipe thread 14.23 DR 排液 Drain14.24 VT 放气 Vent14.25 RTG （压力）等级 Rating14.26 CL 等级 Class14.27 SMLS 无缝 Seamless。

管材代码说明

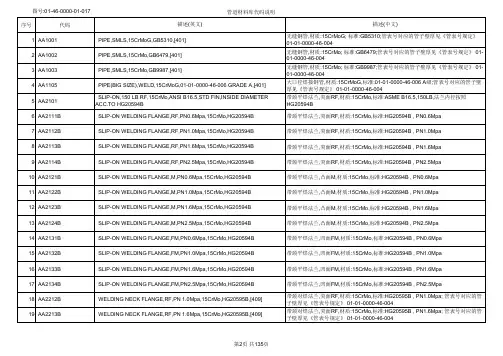

管道材料库代码说明描述(中文) 无缝钢管,材质:15CrMoG; 标准:GB5310;管表号对应的管子壁厚见《管表号规定》 01-01-0000-46-004 无缝钢管,材质:15CrMo; 标准:GB6479;管表号对应的管子壁厚见《管表号规定》 01-01-0000-46-004 无缝钢管,材质:15CrMo; 标准:GB9987;管表号对应的管子壁厚见《管表号规定》 01-01-0000-46-004 大口径焊接钢管,材质:15CrMoG,标准:01-01-0000-46-006 A级;管表号对应的管子壁厚见《管表号规定》 01-01-0000-46-004 带颈平焊法兰,突面RF,材质:15CrMo,标准:ASME B16.5,150LB,法兰内径按照 HG20594B 带颈平焊法兰,突面RF,材质:15CrMo,标准:HG20594B , PN0.6Mpa 带颈平焊法兰,突面RF,材质:15CrMo,标准:HG20594B , PN1.0Mpa 带颈平焊法兰,突面RF,材质:15CrMo,标准:HG20594B , PN1.6Mpa 带颈平焊法兰,突面RF,材质:15CrMo,标准:HG20594B , PN2.5Mpa 带颈平焊法兰,凸面M,材质:15CrMo,标准:HG20594B , PN0.6Mpa 带颈平焊法兰,凸面M,材质:15CrMo,标准:HG20594B , PN1.0Mpa 带颈平焊法兰,凸面M,材质:15CrMo,标准:HG20594B , PN1.6Mpa 带颈平焊法兰,凸面M,材质:15CrMo,标准:HG20594B , PN2.5Mpa 带颈平焊法兰,凹面FM,材质:15CrMo,标准:HG20594B , PN0.6Mpa 带颈平焊法兰,凹面FM,材质:15CrMo,标准:HG20594B , PN1.0Mpa 带颈平焊法兰,凹面FM,材质:15CrMo,标准:HG20594B , PN1.6Mpa 带颈平焊法兰,凹面FM,材质:15CrMo,标准:HG20594B , PN2.5Mpa 带颈对焊法兰,突面RF,材质:15CrMo,标准:HG20595B , PN1.0Mpa; 管表号对应的管子壁厚见《管表号规定》 01-01-0000-46-004 带颈对焊法兰,突面RF,材质:15CrMo,标准:HG20595B , PN1.6Mpa; 管表号对应的管子壁厚见《管表号规定》 01-01-0000-46-004

管道缩写代号大全

管架详图
dprraewfianbgrication
预制图
drreafweirnegnce drawing 参考图
typical drawing
通用图
vendor’s drawing 制造厂图
isometric piping darsa-wbiuniglt drawing
管道轴测图竣工图
model
模型
Mild Steel Reinforcem(e含nt钢量0.12--0.25%) 软钢钢筋
Mild Steel Shank 软钢手柄
Mild Steel Sheet 软钢皮
TS
螺母（nut的复数）
BOLT
螺栓
FULL BORE
与管子等径的、直通式（Valve Ball, Ful
REDUCED/REGULAR BORE 缩径（Valve Ball, Reduced/Regular Bo
锥形连接
Coupling
直管短接
fireproof
耐火的
NPTF
锥管螺纹
GRE：Glass-reinforcedGReEx管po就xy是玻璃纤维增强环氧树脂管
GRP：Glass-reinforcedGRP管pl就a是st玻ic璃s 纤维增强树脂塑料管
FRP（Fiber Reinforced为P玻la璃st纤ic维s）增强
piping arrangement dr管aw道in布g 置图（配管图）
key plan
分区图
piping routing study 管dr道aw走in向g 研究图
underground piping dr地aw下in管g 道图
piping special parts 管道特殊管件图

管材英文缩写

钢管sp ——steel pipe薄壁不锈钢管lgssp——light gauge stainless steel pipe铸铁管cip——cast iron pipe灰口铸铁管gcip ——grey cast iron pipe延性铸铁管dcip ——ductile cast iron pipe石棉水泥管acp——astestes cement pipe自应力管sscp ——self stressing concrete pipe预应力管pcp——prestressed concrete pipe三阶段管ctpcp——core type prestressed concrete pipe一阶段管pvcp ——prestressed vibrohydropressed concrete pipe预应力钢筒砼管pccp ——prestressed concrete cylinder pipe硬聚氯乙烯管upvc ——unplasticized poly vinyl chloride pipe聚乙烯管pe ——polyethylene pipe孔网钢带塑料复合管psscp——perforated steel strip composite piastic 聚乙烯夹铝复合管pap——pe-al-pe pipe聚丙烯管pp ——polypropylene pipe聚丁烯管pb ——polybutylene pipe工程塑料管abs——acrylonitrile-butadiene styrene pipe玻璃钢管grp——glass reinfoced plasticsPVC--聚氯乙烯PE--聚乙烯PPR--无规（随机）聚丙烯PVDF--聚偏二氟乙烯详细管材如下:EVA--乙烯－醋酸乙烯聚物PET 聚对苯二甲酸乙二酯poly(ethylene terephthalate) 01PE-HD 高密度聚乙烯polyethylene, high density 02PVC 聚氯乙烯poly(vinyl chloride) 03PE-LD 低密度聚乙烯polyethylene,low density 04PP 聚丙烯polypropylene 05PS 聚苯乙烯polystyrene 06ABS 丙烯腈－丁二烯－苯乙烯塑料acrylonitrile-butadiene-styrene plastic 07PA 聚酰胺polyamide 08PAN 聚丙烯腈polyacrylonitrile 09PC 聚碳酸酯polycarbonate 10PBT 聚对苯二甲酸丁二酯poly(butylene terephthalate) 11PE-LLD 线性低密度聚乙烯polyethylene,linear low density 12PE-MD 中密度聚乙烯polyethylene,medium density 13PE-UHMW 超高分子量聚乙烯polyethylene,ultra high molecular weight 14PUR 聚氨酯polyurethane 15PMMA 聚甲基丙烯酸甲酯poly(methyl methacrylate) 16PVAL 聚乙烯醇poly(vinyl alcohol) 17PVC-C 氯化聚氯乙烯poly(vinyl chloride),chlorinated 18PVC-U 未增塑聚氯乙烯poly(vinyl chloride),unplasticized 19PVDC 聚偏二氯乙烯poly(vinylidene chloride) 20PVDF 聚偏二氟乙烯poly(vinylidene fluoride) 21PVF 聚氟乙烯poly(vinyl fluoride) 22UP 不饱和聚酯树脂unsaturated polyester resin 23UF 脲－甲醛树脂urea-formaldehyderesin 24CA 乙酸纤维素cellulose acetate 25PEEK 聚醚醚酮polyetheretherketone 26PEUR 聚醚型聚氨酯polyetherurethane 27PF 酚醛树脂phenol-formaldehyde resin 28PI 聚酰亚胺polyimide 29PHBV 聚羟基丁酸酯戊酸酯poly-(hydroxybutyrate-co-hydroxyvalerate 30 PK 聚酮polyketone 30PTFE 聚四氟乙烯poly tetrafluoroethylene 31POM 聚氧亚甲基；聚甲醛；聚缩醛polyoxymethylene;polyacetal;polyformaldehyde 32PLA 聚乳酸polylactic acid or polylactide 33PCL 聚已内酯polycaprolactone 34PPDO 聚对二氧环己酮35PPC 二氧化碳共聚合物carbon dioxide copolymer 36PBS 聚丁二酸丁二醇酯Polybuthylenesuccinate 37PHA 聚羟基脂肪酸酯polyhydroxyalkanoic or polyhydroxyalkanoates 38 PHB 聚-3-羟基丁酸polyhydroxybutyric acid or polyhydroxybutyrate 39 PGA 聚乙交酯poly(glycolic acid) 40PEC PolyEster Carbonate or Poly(Butylene Succinate/Carbonate) 41 PES Poly(Ethylene Succinate) 42PTMAT Poly(TetraMethylene Adipate/Terephthalate) 43PBAT Poly(Butylene Adipate/Terephthalate) 44AB 丙烯腈－丁二烯塑料acrylonitrile-butadiene plastic 45ABAK 丙烯腈－丁二烯－丙烯酸酯塑料acrylonitrile-butadiene-acrylate plastic 46ACS 丙烯腈-氯化聚乙烯-苯乙烯塑料acrylonitrile-chlorinated polyethylene-styrene 47AEPDS 丙烯腈－（乙烯－丙烯－二烯）－苯乙烯塑料acrylonitrile-(ethylene-propylene-diene)-styrene plastic 48AMMA 丙烯腈－甲基丙烯酸甲酯塑料acrylonitrile-methyl methacryate plastic 49ASA 丙烯腈-苯乙烯-丙烯酸酯塑料acrylonitrile-stytene-acrylate plastic 50CAB 乙酸丁酸纤维素cellulose acetate butyrate 51CAP 乙酸丙酸纤维素cellulose acetate propionate 52CEF 甲醛纤维素cellulose formaldehyde 53CF 甲酚－甲醛树脂cresol-formaldehyde resin 54CMC 羧甲基纤维素carboxymethyl cellulose 55CN 硝酸纤维素cellulose nitrate 56COC 环烯烃共聚物cycloolefin copolymer 57CP 丙酸纤维素cellulose propionate 58CTA 三乙酸纤维素cellulose triacetate 59E/P 乙烯－丙烯塑料ethylene-propylene plastic 60EAA 乙烯－丙烯酸塑料ethylene-acrylic acid plastic 61EBAK 乙烯－丙烯酸丁酯塑料ethylene-butyl acrylate plastic 62EC 乙基纤维素ethyl cellulose 63EEAK 乙烯－丙烯酸乙酯塑料ethylene-ethyl acrylate plastic 64EMA 乙烯－甲基丙烯酸塑料ethylene-methacrylic acid plastic 65EP 环氧；环氧树脂或塑料epoxide;epoxy resin or plastic 66ETFE 乙烯－四氟乙烯塑料e thylene-tetrafluoroethylene plastic 67 EVAC 乙烯－乙酸乙烯酯塑料ethylene-vinyl acetate plastic 68 EVOH 乙烯－乙烯醇塑料ethylene-vinyl alcohol plastic 69FEP 全氟（乙烯－丙烯）塑料perfluoro(ethylene-propylene)plastic 70 FF 呋喃－甲醛树脂furan-formaldehyde resin 71LCP 液晶聚合物liquid-crystal polymer 72MABS 甲基丙烯酸甲酯－丙烯腈－丁二烯－苯乙烯塑料methyl methacrylate-acrylonitrile-butadiene-styrene plastic 73MBS 甲基丙烯酸甲酯－丁二烯－苯乙烯塑料methyl methacrylate-butadiene-styrene plastic 74MC 甲基纤维素methyl cellulose 75MF 三聚氰胺－甲醛树脂melamine-formaldehyde resin 76MP 三聚氰胺－酚醛树脂melamine-phenol resin 77MSAN α－甲基苯乙烯－丙烯腈塑料α-methylstyrene-acrylonitrile plastic 78PAA 聚丙烯酸poly(acrylic acid) 79PAEK 聚芳醚酮polyaryletherketone 80PAI 聚酰胺（酰）亚胺polyamidimide 81PAK 聚丙烯酸酯polyarylate 82PAR 聚芳酯polyarylate 83PARA 聚芳酰胺poly(aryl amide) 84PB 聚丁烯polybutene 85PBAK 聚丙烯酸丁酯poly(butyl acrylate) 86PBD 1,2－聚丁二烯1,2-polybutadiene 87PBN 聚萘二甲酸丁二酯poly(butylene naphthalate) 88PCCE 亚环己基-二亚甲基-环已基二羧酸酯poly(cyclohexylene dimethylene cyclohexanedicar- boxylate) 89 PCT 聚（对苯二甲酸亚环已基-二亚甲酯）poly(cyclohexylene dimethylene terephthalate) 90PCTFE 聚三氟氯乙烯polychlorotrifluoroethylene 91PDAP 聚邻苯二甲酸二烯丙酯poly(diallyl phthalate) 92PDCPD 聚二环戊二烯polydicyclopentadiene 93PEC 聚酯碳酸酯polyestercarbonate 94PE-C 氯化聚乙烯polyethylene,chlorinated 95PEEST 聚醚酯polyetherester 96PEI 聚醚（酰）亚胺polyetherimide 97PEK 聚醚酮polyetherketone 98PEN 聚萘二甲酸乙二酯poly(ethylene naphthalate) 99PEOX 聚氧化乙烯poly(ethylene oxide) 100PESTUR 聚酯型聚氨酯polyesterurethane 101PESU 聚醚砜polyethersulfone 102PE-VLD 极低密度聚乙烯polyethylene,very low density 103PFA 全氟烷氧基烷树脂perfluoro alkoxyl alkane resin 104PIB 聚异丁烯polyisobutylene 105PIR 聚异氰脲酸酯polyisocyanurate 106PMI 聚甲基丙烯酰亚胺polymethacrylimide 107PMMI 聚N－甲基甲基丙烯酰亚胺poly-N-methylmethacrylimide 108 PMP 聚－4－甲基戊烯－1poly-4-methylpentene-1 109PMS 聚－α－甲基苯乙烯poly-α-methylstyrene 110PPE 聚苯醚poly(phenylene ether) 111PP-E 可发性聚丙烯polypropylene,expandable 112PP-HI 高抗冲聚丙烯polypropylene,high impact 113PPOX 聚氧化丙烯poly(propylene oxide) 114PPS 聚苯硫醚poly(phenylene sulfide) 115PPSU 聚苯砜poly(phenylene sulfone) 116PS-E 可发聚苯乙烯polystyrene,expandable 117PS-HI 高抗冲聚苯乙烯polystyrene,high impact 118PSU 聚砜polysulfone 119PTT 聚对苯二甲酸丙二酯poly(trimethylene terephthalate) 120 PVAC 聚乙酸乙烯酯poly(vinyl acetate) 121PVB 聚乙烯醇缩丁醛poly(vinyl butyral) 122PVFM 聚乙烯醇缩甲醛poly(vinyl formal) 123PVK 聚-N-乙烯基咔唑poly-N-vinylcarbazole 124PVP 聚-N-乙烯基吡咯烷酮poly-N-vinylpyrrolidone 125SAN 苯乙烯一丙烯腈塑料styrene-acrylonitrile plastic 126SB 苯乙烯-丁二烯塑料styrene-butadiene plastic 127SI 有机硅塑料silicone plastic 128SMAH 苯乙烯－顺丁烯二酸酐塑料styrene-maleic anhydride plastic 129 SMS 苯乙烯－α－甲基苯乙烯塑料styrene-α-methylstyrene plastic 130VCE 氯乙烯－乙烯塑料vinyl chloride-ethylene plastic 131VCEMAK 氯乙烯－乙烯－丙烯酸甲酯塑料vinyl chloride-ethylene-methyl acrylate plastic 132VCEVAC 氯乙烯－乙烯－丙烯酸乙酯塑料vinyl chloride-ethylene-vinyl acrylate plastic 133VCMAK 氯乙烯－丙烯酸甲酯塑料vinyl chloride-methyl acrylate plastic 134 VCMMA 氯乙烯－甲基丙烯酸甲酯塑料vinyl chloride-methyl methacrylate plastic 135VCOAK 氯乙烯－丙烯酸辛酯塑料vinyl chloride-octyl acrylate plastic 136 VCVAC 氯乙烯－乙酸乙烯酯塑料vinyl chloride-vinyl acetate plastic 137 VCVDC 氯乙烯－偏二氯乙烯塑料vinylchloride-vinylidene chloride plastic 138 VE 乙烯基酯树脂vinyl ester resin 139PE 聚乙烯polyethylene聚乙烯——PE聚丙烯——PP聚丁烯——PB聚氯乙稀——PVC耐热聚乙稀——PE-RT硬聚氯乙稀（增强聚氯乙烯）——PVC-U（UPVC）高密度聚乙烯——HDPE无规共聚聚丙烯——PP-R玻纤增强聚丙烯——FRPP低密度聚乙烯——LDPE聚甲基丙烯酸甲酯——PMMA聚四氟乙烯——PTFE（F4）三元乙丙橡胶——EPDM多孔聚苯乙烯——XPS腈基丁二烯橡胶（丁腈橡胶）——NBR耐冲击性聚苯乙烯——HIP聚氟乙烯——PVF纳米复合三型聚丙烯——NFPP-R塑料光纤——POF丙稀腈－丁二烯－苯乙烯——ABS氯化聚醚——CPS氯化聚醚丁腈（粉末丁腈橡胶）——PNBR聚全氟乙丙稀（氟化乙丙稀）——FEP均聚聚丙烯——PPH聚偏氟乙烯——PVDF共聚酰胺（尼龙）——PA增强聚丙烯——RPP共聚酯——PES高分子聚丙烯酰胺——PAM增强氯化聚氯乙稀——CPVC嵌段共聚聚丙烯——PPB聚苯乙烯——PS交联聚乙烯——PEX聚烯烃——PO三氟氯乙烯——CTFE全氟代甲基醚——PMVE全氟代乙基醚——PEVE全氟代丙基醚——PPVE全氟代辛基醚——POVE全氟代烷氧基——PFA聚对苯二甲酸乙二醇酯——PET定向聚丙烯——OPP流延聚丙烯——CPP共聚甲醛（聚氧甲烯、缩醛）——POM 茂金属线型低密度聚乙烯——MLLDPE 丙烯酸酯橡胶——ACM氯丁胶——CR氟橡胶——FPM端缩基丁腈液体橡胶——HTBN硅胶——MQ氯磺化聚乙烯橡胶——CSM丁钠橡胶——S-BR天然橡胶——NR。

管子及管件英文缩写

管子及管件英文缩写【篇一：管子及管件英文缩写】管道和管件编号缩写中文名称英文名称1.1p管道1 2el弯头1.2.1ell长半径弯头longradiuselbow1.2.2els短半径弯头shortradiuselbow1.2.3mel斜接弯头（虾腰弯头）2.4 rel异径弯头1.3t三通tee1.3.1lt斜三通lateraltee1.3.2rt异径三通4R异径管1.4.1cr同心异径管接头（同心大小头）concentricreducer1.4.2er偏心异径管接头（偏心大小头）eccentricreducer1.5cpl管箍coupling1.5.1fcpl双头管箍fullcoupling1.5.2hcpl单头管箍halfcoupling1.5.3rcpl异径管箍reducingcoupling1.6bu内外螺纹接头7un接头1.8hc软管接头hosecoupler1.9se翻边短节stubend1.10nip短节pipenippleorstraightnipple1.10.1snip异径短节swagednipple1.11cp管帽（封头）12pl管塞1.13blk盲板blank1.13.1sb8字盲板spectacleblind(blank)1.14rp补强板reinforcingpad2法兰编号缩写中文名称英文名称2.1plg法兰flange2.1.1wnf对焊法兰weldingneckflange2.1.2sof平焊法兰slip-onflange2.1.3swf承插焊法兰socket-weldingflange2.1.4t螺纹法兰1.5lj松动法兰2.1.6redf异径法兰reducingflange2.1.7bf法兰盖（日法兰）blindflange2.2fsf法兰缩放面2.1ff全平面平面2.2rf凸台面凸面2.3mff凹凸面2.4lf凹凸面2.5lm凸凸面2.2.6rj环连接面ringjointface2.2.7tg榫槽面tongueandgrooveface2.2.8tf榫舌面2.9gf grooveface3垫圈编号缩写中文名称英文名称3.1g垫片gasket3.1.1nmg非金属垫片non-metallicgasket3.1.1.1ag石棉垫片asbestosgasket3.1.1.2rg橡胶垫片rubbergasket3.1.1.3teg PTFE包层垫片1.2smg半金属垫片3.1.2.1mjg金属包垫片meta-jacketgasket3.1.2.2swg缠绕式垫片spiralwoundgasket3.1.3mg金属垫片1.3.1 FMG金属平垫片3.1.3.2smsg齿形金属垫片solidmetalserratedgasket3.1.3.3ler透镜式金属环垫lensringgasket3.1.3.4 OCR八角形环垫圈3 1.3.5ovr椭圆形金属环垫圈椭圆形密封套3.1.3.6ir/or内外定位环innerringandouterring3.1.3.7ir内定位环innerring3.1.3.8或外部定位环4坚固件编号缩写中文名称英文名称4.1b螺栓bolt4.1.1sb螺柱studbolt4.2nu螺母3TB花蓝色螺母螺丝扣4.4wsr垫圈washer4.4.1swsr弹簧垫圈springwasher5阀门编号缩写中文名称英文名称5.1gv闸阀2glv截止阀5 3chv止回阀5 4buv蝶阀5 5bav球阀6 PV旋塞阀（旋塞阀）5.7cv控制阀5 8sv安全阀5 9rv减压阀5 10st疏水阀5.11prv泄压阀pressurreliefvalve5.12bv呼吸阀breathervalve5.13nv针阀14av角阀5.15dv隔膜阀5.16twv三通阀5.17sgv闸阀6管道上用的小型设备编号缩写中文名称英文名称6.1spr气液分离器separator6.2fa阻火器flamearrester6.3sr过滤器strainer6.3.1sryy型过滤器y-typestrainer6.3.2srtt型过滤器t-typestrainer6.3.3srb桶式过滤器buckettypestrainer6.3.4tsr临时过滤器4sil消音器6 5sg镜面滑块6 SC取样冷却器6 7df排水漏斗排水管6 8lm管道混合器管线混合器6 9ro限制孔6 9.1mo混合孔6.1rd爆破片（爆破膜）rupturedisk6.11ej补偿器expansionjoint7隔热和伴热编号缩写中文名称英文名称7.1IN隔热7 1.1h隔热7 1.2C冷隔热71.3p个人防护隔热7.2ti伴热tracingandinsulation7.3t管道伴热（冷）tracing7.3.1est蒸汽外伴热externalsteamtracing7.3.2ist蒸汽内伴热internalsteamtracing7.3.3JT蒸汽夹套伴热7.3.4et电伴热8配管材料和等级编号缩写中文名称英文名称8.1m金属材料metallicmaterial8.1.1cs碳钢carbonsteel8.1.2cas铸钢caststeel8.1.3fs锻钢forgedsteel8.1.4合金钢1.5ss不锈钢8 1.6不锈钢61600；不锈钢奥氏体不锈钢1.7ci铸铁铸铁8 1.8mi可锻铸铁8 1.9di可锻铸铁1.10al铝8 1.11brs黄铜8 Brnz青铜18.1.13cu紫铜copper8.1.14las低合金钢lowalloysteel8.1.15flas低合金锻钢forgedlowalloysteel8.1.16clas低合金铸钢castlowalloysteel8.2HK壁厚2.1sch表号8 2.2 STD标准8 2.3xs加固特强8 2.4XS特强双特强9装置布置编号缩写中文名称英文名称9.1北建北施工北东西南9.5n北north9.6h水平horizontal9.7v垂直、垂直、垂直8grd地面9ug地下10bl装置边界线电池MITLINE9 esew紧急淋浴和洗眼器9 12H软管站9.13ml接续分界线matchline9.14ps管道支架（管架）pipingsupport9.15pr管桥结构框架（结构）建筑楼18pd清洗设施清洗设备19pt池坑20shlt棚9.21coff围堰cofferdam9.22fl楼板floor9.23pf平台plateform10尺寸编号缩写中文名称英文名称10.1el标高10管道底部10 3顶部管道中心10 4顶部管道顶部地形管道5 FOB平底10 6fot顶部平面10 7cl（Tun）中心线10 8tl切线10 9sym对称10 10bos支架底部10.11tos支架顶topofsupport10.12cl净距（净空）clearance10.13ctc中心至中心centertocenter10.14ctf中心至面centertoface10.15 CTE中心到端中心到端到端到端法兰和面到面18ftf直径20dn标称直径21id 内径外径外径尺寸最大值最小值平均值平均值平均值平均值约10 28pt。

管道管件等等英文缩写

编号缩写中文名称英文名称1．管子及管件1.1 P 管子 Pipe1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad2．法兰2.1 PLG 法兰 Flange2.1.1 WNF 对焊法兰 Welding neck flange2.1.2 SOF 平焊法兰 Slip-on flange2.1.3 SWF 承插焊法兰 Socket-welding flange2.1.4 T 螺纹法兰 Threaded flange2.1.5 LJ 松套法兰 Lapped joint flange2.1.6 REDF 异径法兰 Reducing flange2.1.7 BF 法兰盖（日法兰） Blind flange2.2 FSF 法兰密封面 Flange scaling face2.2.1 FF 全平面 Flat face2.2.2 RF 凸台面 Raised face2.2.3 MFF 凹凸面 Male and female face2.2.4 LF 凹面 Female face2.2.5 LM 凸面 Male face2.2.6 RJ 环连接面 Ring joint face2.2.7 TG 榫槽面 Tongue and groove face2.2.8 TF 榫面 Tongue face2.2.9 GF 槽面 Groove face3 .垫片3.1 G 垫片 Gasket3.1.1 NMG 非金属垫片 Non-metallic gasket3.1.1.1 AG 石棉垫片 Asbestos gasket3.1.1.2 RG 橡胶垫片 Rubber gasket3.1.1.3 TEG 聚四氟乙烯包复垫片 PTFE envelope gasket 3.1.2 SMG 半金属垫片 Semimetallic gasket3.1.2.1 MJG 金属包垫片 Meta-jacket gasket3.1.2.2 SWG 缠绕式垫片 Spiral wound gasket3.1.3 MG 金属垫片 Metallic gasket3.1.3.1 FMG 金属平垫片 Flat metallic gasket3.1.3.2 SMSG 齿形金属垫片 Solid metal serrated gasket 3.1.3.3 LER 透镜式金属环垫 Lens ring gasket3.1.3.4 OCR 八角形金属环垫 Octagonal ring gasket3.1.3.5 OVR 椭圆形金属环垫 Oval ring gasket3.1.3.6 IR/OR 内外定位环 Inner ring and outer ring 3.1.3.7 IR 内定位环 Inner ring3.1.3.8 OR 外定位环 Outer ring4 .坚固件4.1 B 螺栓 Bolt4.1.1 SB 螺柱 Stud bolt4.2 NU 螺母 Nut4.3 TB 花蓝螺母 Turnbuckle4.4 WSR 垫圈 Washer4.4.1 SWSR 弹簧垫圈 Spring washer5 .阀门5.1 GV 闸阀 Gate valve5.2 GLV 截止阀 Globe valve5.3 CHV 止回阀 Check valve5.4 BUV 蝶阀 Butterfly valve5.5 BAV 球阀 Ball valve5.6 PV 旋塞阀 Plug valve (cock)5.7 CV 调节阀 Control valve5.8 SV 安全阀 Safety valve5.9 RV 减压阀 Pressure reducing valve5.10 ST 蒸汽疏水阀 Steam trap5.11 PRV 泄压阀 Pressur relief valve5.12 BV 呼吸阀 Breather valve5.13 NV 针形阀 Needle valve5.14 AV 角阀5.15 DV 隔膜阀5.16 TWV 三通阀5.17 SGV 插板阀6. 管道上用的小型设备6.1 SPR 气液分离器 Separator6.2 FA 阻火器 Flame arrester6.3 SR 过滤器 Strainer6.3.1 SRY Y型过滤器 Y-type strainer6.3.2 SRT T型过滤器 T-type strainer6.3.3 SRB 桶式过滤器 Bucket type strainer6.3.4 TSR 临时过滤器 Temporary strainer6.4 SIL 消声器 Silencer6.5 SG 视镜 Slight glass6.6 SC 取样冷却器 Sample cooler6.7 DF 排液漏斗 Drain funnel6.8 LM 管道混合器 Line mixer6.9 RO 限流孔板 Restriction orifice6.9.1 MO 混合孔板 Mixing orifice6.1 RD 爆破片（爆破膜） Rupture disk6.11 EJ Expansion joint7. 隔热、伴热7.1 INS 隔热 Thermal insulation7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation7.1.3 P 防烫伤隔热 Personnel protection insulation 7.2 T&I 伴热 Tracing and insulation7.3 T 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing7.3.2 IST 蒸汽内伴热 Internal steam tracing7.3.3 SJT 蒸汽夹套伴热 Steam-jacket tracing7.3.4 ET 电伴热 Electric tracing8 .配管材料和等级8.1 M 金属材料 Metallic material8.1.1 CS 碳钢 Carbon steel8.1.2 CAS 铸钢 Cast steel8.1.3 FS 锻钢 Forged steel8.1.4 AS 合金钢 Alloy steel8.1.5 SS Stainless steel8.1.6 AUST SS 奥氏体 Austenitic stainless-steel 8.1.7 CI 铸铁 Cast iron8.1.8 MI 可锻铸铁 Malleable iron8.1.9 DI 球墨铸铁 Ductile iron8.1.10 AL 铝 Aluminum8.1.11 BRS 黄铜 Brass8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper8.1.14 LAS 低合金钢 Low alloy steel8.1.15 FLAS 低合金锻钢 Forged low alloy steel 8.1.16 CLAS 低合金铸钢 Cast low alloy steel8.2 THK 壁厚 Thickness8.2.1 SCH 表号 Schedule number8.2.2 STD 标准 Standard8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9. 装置布置9.1 CN 建北 Construction north9.2 E 东 East9.3 W 西 West9.4 S 南 South9.5 N 北 North9.6 H 水平 Horizontal9.7 V 竖直、铅直、直立 Vertical9.8 GRD 地坪 Ground9.9 UG 地下 Underground9.10 BL 装置边界线 Battery limit line9.11 ESEW 事故沐浴洗眼器 Emergency shower and eye washer 9.12 HS 软管站 Hose station9.13 ML 接续分界线 Match line9.14 PS 管道支架（管架） Piping support9.15 PR 管桥 Pipe rack9.16 STRU 构架（构筑物） Structure9.17 BLDG 建筑物 Building9.18 PD 清扫设施 Purge device9.19 PT 池 Pit9.20 SHLT 棚 Shelter9.21 COFF 围堰 Cofferdam9.22 FL 楼板 Floor9.23 PF 平台 Plateform10 .尺寸标注10.1 EL 标高 Elevation10.2 BOP 管底 Bottom of pipe10.3 COP 管中心 Center of pipe10.4 TOP 管顶 Top of pipe10.5 FOB 底平 Flat on bottom10.6 FOT 顶平 Flat on top10.7 CL(屯) 中心线 Center line10.8 TL 切线 Tangent line10.9 SYM 对称的 Symmetrical10.10 BOS 支架底 Bottom of support10.11 TOS 支架顶 Top of support10.12 CL 净距（净空） Clearance10.13 CTC 中心至中心 Center to center10.14 CTF 中心至面 Center to face10.15 CTE 中心至端部 Center to end10.16 ETE 端到端 End to end10.17 FEF 法兰端面 Flange and face10.18 FTF 面到面 Face to face10.19 D 直径 Diameter10.20 DN 公称直径 Nominal diameter10.21 ID 内径 Inside diameter10.22 OD 外径 Outside diameter10.23 DIM 尺寸 Dimension10.24 MAX 最大 Maximum10.25 MIN 最小 Minimum10.26 AVG 平均 Average10.27 APP 约、近似 Approximate10.28 PT.EL 点标高 Point elevation11. 图表11.1 PFD 工艺流程图 Process flow diagram11.2 PID 管道和仪表流程图 Piping & instrument diagram11.3 COD 接续图 Continued on drawing11.4 DTL 详图 Datail11.5 SPDWG (ISODWG) 管段图 Spool drawing (each line isometric drawing) 11.6 DWGNO 图号 Drawing number11.7 DWGI 所在图号 Drawing identification11.8 LOW 材料表 List of material11.9 MTO 汇料 Material take-off11.10 APPX 附录 Appendix11.11 JOB. No. 工号 Job Number11.12 BEDD 基础工程设计数据 Basic engineering design data11.13 DEDD 详细工程设计数据 Detail engineering design data11.14 REV. No. 修改号 Recision number11.15 REF DWG 参考图 Reference drawing11.16 SC 采样接口 Sample connection12 .操作方式及工作参数12.1 AUT 自动 Automatic12.2 ML 手动 Manual control12.3 CHOP 链条操作 Chain operated12.4 CSC 铅封关 Car seal close12.5 CSO 铅封开 Car seal open12.6 LC 锁闭 Lock closed12.7 LO 锁开 Lock open12.8 NC 正常关 Normally close12.9 NO 正常开 Normally open12.10 ATM 大气压 Atmosphere12.11 PN 公称压力 Nominal pressure12.12 A 绝压12.13 G 表压12.14 (T) 温度 Temperature12.15 (P) 压力 Pressure13 .施工13.1 W 焊接 Welding13.1.1 AW 电弧焊 Arc welding13.1.2 GSAW 气体保护电弧焊 Gas shielded-acr welding13.1.3 EFW 电熔焊 Elecric fusion welding13.1.4 ERW 电阻焊 Electric Resistance welding13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding13.1.7 BW 对焊 Butt welding13.4.8 TW 定位焊 Tack welding13.1.9 SW 承插焊 Socket welding13.1.10 CW 连续焊 Continuous welding13.1.11 SEW 密封焊 Seal welding13.1.12 SFG 堆焊 Surfacing13.1.13 FW 现场焊接 Field welding13.2 HT 热处理 Heat treatment13.2.1 PH 预热 Preheating13.2.2 SR 应力消除 Stress relief13.2.3 PWHT 焊后热处理 Post weld heat treatment13.3 EIT 检查、探伤和实验 Examination, inspection & testing 13.3.1 VE 外观检查 Visual examination13.3.2 UI (UT) 超声探伤 Ultrasonic inspection (test)13.3.3 RI (RT) 射线探伤 Radiographic inspection (test)13.3.4 MPI (MT) 磁粉探伤 Magnetic particle inspection (test) 13.3.5 LPI (PT) 液体渗透检验 Liquid penterant inspection (test) 13.3.6 HADT 硬度实验 Hardness testing13.3.7 HYDT 水压实验 Hydraulic testing13.3.8 PNET 气压实验 Pneumatic testing13.3.9 CE 焊条 Covered electrode13.3.10 WW 焊丝 Welding wire13.3.11 ASSY 装配、组合 Assembly13.3.12 F 现场 Field13.3.13 F/F 现场制造 Field fabricated13.3.14 SF 现场决定 Suit in field13.3.15 CSP 冷紧 Cold spring13.3.16 BCT 螺栓冷紧 Bolt cold tightening13.3.17 BHY 螺栓热紧 Bolt hot tightening13.3.18 CO 清洗口 Clean out13.3.19 ANNY 退火 Annealed13.4 PE 平端面 Plain end13.5 BE 坡口端 Belelled end13.6 THR 螺纹 Thread13.7 HB 布氏硬度 Brinnel hardness13.8 RC 洛氏硬度14. 其他14.1 FDN 基础 Foundation14.2 INF 信息（资料） Information14.3 REF 参考 Reference14.4 REV 修改 Revision14.5 SEQ 序号（顺序） Sequence14.6 W/E 设备带来 With equipment14.7 W/I 仪表带来 With instrument14.8 CM 色标 Colour mark14.9 CA 腐蚀裕度 Corrosion allowance14.10 UTL 公用系统 Utility14.11 UC 公用工程接头 Utility connection14.12 QTY 数量 Quantity14.13 WT 重量 Weight14.14 MHR 工时 Man hour14.15 BC 螺栓分布圆 Bolt circle14.16 HP 高点 High point14.17 LP 低点 Low point14.18 SUC 吸入（口） Suction14.19 DIS 排出（口） Discharge14.20 SO 蒸气吹扫（口） Steam out14.21 NPT 美国标准锥管螺纹 National standard taper pipe thread 14.22 NPS 美国标准直管螺纹 National standard straight pipe thread 14.23 DR 排液 Drain14.24 VT 放气 Vent14.25 RTG （压力）等级 Rating14.26 CL 等级 Class14.27 SMLS 无缝 Seamless。

管道管件等等英文缩写

管道管件等等英文缩写编号缩写中文名称英文名称1．管子及管件1.1 P 管子 Pipe1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad2．法兰2.1 PLG 法兰 Flange2.1.1 WNF 对焊法兰 Welding neck flange2.1.2 SOF 平焊法兰 Slip-on flange2.1.3 SWF 承插焊法兰 Socket-welding flange2.1.4 T 螺纹法兰 Threaded flange2.1.5 LJ 松套法兰 Lapped joint flange2.1.6 REDF 异径法兰 Reducing flange2.1.7 BF 法兰盖（日法兰） Blind flange2.2 FSF 法兰密封面 Flange scaling face2.2.1 FF 全平面 Flat face2.2.2 RF 凸台面 Raised face2.2.3 MFF 凹凸面 Male and female face2.2.4 LF 凹面 Female face2.2.5 LM 凸面 Male face2.2.6 RJ 环连接面 Ring joint face2.2.7 TG 榫槽面 Tongue and groove face2.2.8 TF 榫面 Tongue face2.2.9 GF 槽面 Groove face3 .垫片3.1 G 垫片 Gasket3.1.1 NMG 非金属垫片 Non-metallic gasket3.1.1.1 AG 石棉垫片 Asbestos gasket3.1.1.2 RG 橡胶垫片 Rubber gasket3.1.1.3 TEG 聚四氟乙烯包复垫片 PTFE envelope gasket 3.1.2 SMG 半金属垫片 Semimetallic gasket3.1.2.1 MJG 金属包垫片 Meta-jacket gasket3.1.2.2 SWG 缠绕式垫片 Spiral wound gasket3.1.3 MG 金属垫片 Metallic gasket3.1.3.1 FMG 金属平垫片 Flat metallic gasket3.1.3.2 SMSG 齿形金属垫片 Solid metal serrated gasket 3.1.3.3 LER 透镜式金属环垫 Lens ring gasket3.1.3.4 OCR 八角形金属环垫 Octagonal ring gasket3.1.3.5 OVR 椭圆形金属环垫 Oval ring gasket3.1.3.6 IR/OR 内外定位环 Inner ring and outer ring 3.1.3.7 IR 内定位环 Inner ring3.1.3.8 OR 外定位环 Outer ring4 .坚固件4.1 B 螺栓 Bolt4.1.1 SB 螺柱 Stud bolt4.2 NU 螺母 Nut4.3 TB 花蓝螺母 Turnbuckle4.4 WSR 垫圈 Washer4.4.1 SWSR 弹簧垫圈 Spring washer5 .阀门5.1 GV 闸阀 Gate valve5.2 GLV 截止阀 Globe valve5.3 CHV 止回阀 Check valve5.4 BUV 蝶阀 Butterfly valve5.5 BAV 球阀 Ball valve5.6 PV 旋塞阀 Plug valve (cock)5.7 CV 调节阀 Control valve5.8 SV 安全阀 Safety valve5.9 RV 减压阀 Pressure reducing valve5.10 ST 蒸汽疏水阀 Steam trap5.11 PRV 泄压阀 Pressur relief valve5.12 BV 呼吸阀 Breather valve5.13 NV 针形阀 Needle valve5.14 AV 角阀5.15 DV 隔膜阀5.16 TWV 三通阀5.17 SGV 插板阀6. 管道上用的小型设备6.1 SPR 气液分离器 Separator6.2 FA 阻火器 Flame arrester6.3 SR 过滤器 Strainer6.3.1 SRY Y型过滤器 Y-type strainer6.3.2 SRT T型过滤器 T-type strainer6.3.3 SRB 桶式过滤器 Bucket type strainer6.3.4 TSR 临时过滤器 Temporary strainer6.4 SIL 消声器 Silencer6.5 SG 视镜 Slight glass6.6 SC 取样冷却器 Sample cooler6.7 DF 排液漏斗 Drain funnel6.8 LM 管道混合器 Line mixer6.9 RO 限流孔板 Restriction orifice6.9.1 MO 混合孔板 Mixing orifice6.1 RD 爆破片（爆破膜） Rupture disk6.11 EJ 补偿器 Expansion joint7. 隔热、伴热7.1 INS 隔热 Thermal insulation7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation7.1.3 P 防烫伤隔热 Personnel protection insulation 7.2 T&I 伴热 Tracing and insulation7.3 T 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing7.3.2 IST 蒸汽内伴热 Internal steam tracing7.3.3 SJT 蒸汽夹套伴热 Steam-jacket tracing7.3.4 ET 电伴热 Electric tracing8 .配管材料和等级8.1 M 金属材料 Metallic material8.1.1 CS 碳钢 Carbon steel8.1.2 CAS 铸钢 Cast steel8.1.3 FS 锻钢 Forged steel8.1.4 AS 合金钢 Alloy steel8.1.5 SS 不锈钢 Stainless steel8.1.6 AUST SS 奥氏体不锈钢 Austenitic stainless-steel 8.1.7 CI 铸铁 Cast iron8.1.8 MI 可锻铸铁 Malleable iron8.1.9 DI 球墨铸铁 Ductile iron8.1.10 AL 铝 Aluminum8.1.11 BRS 黄铜 Brass8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper8.1.14 LAS 低合金钢 Low alloy steel8.1.15 FLAS 低合金锻钢 Forged low alloy steel8.1.16 CLAS 低合金铸钢 Cast low alloy steel8.2 THK 壁厚 Thickness8.2.1 SCH 表号 Schedule number8.2.2 STD 标准 Standard8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9. 装置布置9.1 CN 建北 Construction north9.2 E 东 East9.3 W 西 West9.4 S 南 South9.5 N 北 North9.6 H 水平 Horizontal9.7 V 竖直、铅直、直立 Vertical9.8 GRD 地坪 Ground9.9 UG 地下 Underground9.10 BL 装置边界线 Battery limit line9.11 ESEW 事故沐浴洗眼器 Emergency shower and eye washer 9.12 HS 软管站 Hose station9.13 ML 接续分界线 Match line9.14 PS 管道支架（管架） Piping support9.15 PR 管桥 Pipe rack9.16 STRU 构架（构筑物） Structure9.17 BLDG 建筑物 Building9.18 PD 清扫设施 Purge device9.19 PT 池 Pit9.20 SHLT 棚 Shelter9.21 COFF 围堰 Cofferdam9.22 FL 楼板 Floor9.23 PF 平台 Plateform10 .尺寸标注10.1 EL 标高 Elevation10.2 BOP 管底 Bottom of pipe10.3 COP 管中心 Center of pipe10.4 TOP 管顶 Top of pipe10.5 FOB 底平 Flat on bottom10.6 FOT 顶平 Flat on top10.7 CL(屯) 中心线 Center line10.8 TL 切线 Tangent line10.9 SYM 对称的 Symmetrical10.10 BOS 支架底 Bottom of support10.11 TOS 支架顶 Top of support10.12 CL 净距（净空） Clearance10.13 CTC 中心至中心 Center to center10.14 CTF 中心至面 Center to face10.15 CTE 中心至端部 Center to end10.16 ETE 端到端 End to end10.17 FEF 法兰端面 Flange and face10.18 FTF 面到面 Face to face10.19 D 直径 Diameter10.20 DN 公称直径 Nominal diameter10.21 ID 内径 Inside diameter10.22 OD 外径 Outside diameter10.23 DIM 尺寸 Dimension10.24 MAX 最大 Maximum10.25 MIN 最小 Minimum10.26 AVG 平均 Average10.27 APP 约、近似 Approximate10.28 PT.EL 点标高 Point elevation11. 图表11.1 PFD 工艺流程图 Process flow diagram11.2 PID 管道和仪表流程图 Piping & instrument diagram11.3 COD 接续图 Continued on drawing11.4 DTL 详图 Datail11.5 SPDWG (ISODWG) 管段图 Spool drawing (each line isometric drawing) 11.6 DWGNO 图号 Drawing number11.7 DWGI 所在图号 Drawing identification11.8 LOW 材料表 List of material11.9 MTO 汇料 Material take-off11.10 APPX 附录 Appendix11.11 JOB. No. 工号 Job Number11.12 BEDD 基础工程设计数据 Basic engineering design data11.13 DEDD 详细工程设计数据 Detail engineering design data11.14 REV. No. 修改号 Recision number11.15 REF DWG 参考图 Reference drawing11.16 SC 采样接口 Sample connection12 .操作方式及工作参数12.1 AUT 自动 Automatic12.2 ML 手动 Manual control12.3 CHOP 链条操作 Chain operated12.4 CSC 铅封关 Car seal close12.5 CSO 铅封开 Car seal open12.6 LC 锁闭 Lock closed12.7 LO 锁开 Lock open12.8 NC 正常关 Normally close12.9 NO 正常开 Normally open12.10 ATM 大气压 Atmosphere12.11 PN 公称压力 Nominal pressure12.12 A 绝压12.13 G 表压12.14 (T) 温度 Temperature12.15 (P) 压力 Pressure13 .施工13.1 W 焊接 Welding13.1.1 AW 电弧焊 Arc welding13.1.2 GSAW 气体保护电弧焊 Gas shielded-acr welding13.1.3 EFW 电熔焊 Elecric fusion welding13.1.4 ERW 电阻焊 Electric Resistance welding13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding13.1.7 BW 对焊 Butt welding13.4.8 TW 定位焊 Tack welding13.1.9 SW 承插焊 Socket welding13.1.10 CW 连续焊 Continuous welding13.1.11 SEW 密封焊 Seal welding13.1.12 SFG 堆焊 Surfacing13.1.13 FW 现场焊接 Field welding13.2 HT 热处理 Heat treatment13.2.1 PH 预热 Preheating13.2.2 SR 应力消除 Stress relief13.2.3 PWHT 焊后热处理 Post weld heat treatment13.3 EIT 检查、探伤和实验 Examination, inspection & testing 13.3.1 VE 外观检查 Visual examination13.3.2 UI (UT) 超声探伤 Ultrasonic inspection (test)13.3.3 RI (RT) 射线探伤 Radiographic inspection (test)13.3.4 MPI (MT) 磁粉探伤 Magnetic particle inspection (test) 13.3.5 LPI (PT) 液体渗透检验 Liquid penterant inspection (test) 13.3.6 HADT 硬度实验 Hardness testing13.3.7 HYDT 水压实验 Hydraulic testing13.3.8 PNET 气压实验 Pneumatic testing13.3.9 CE 焊条 Covered electrode13.3.10 WW 焊丝 Welding wire13.3.11 ASSY 装配、组合 Assembly13.3.12 F 现场 Field13.3.13 F/F 现场制造 Field fabricated13.3.14 SF 现场决定 Suit in field13.3.15 CSP 冷紧 Cold spring13.3.16 BCT 螺栓冷紧 Bolt cold tightening13.3.17 BHY 螺栓热紧 Bolt hot tightening13.3.18 CO 清洗口 Clean out13.3.19 ANNY 退火 Annealed13.4 PE 平端面 Plain end13.5 BE 坡口端 Belelled end13.6 THR 螺纹 Thread13.7 HB 布氏硬度 Brinnel hardness13.8 RC 洛氏硬度14. 其他14.1 FDN 基础 Foundation14.2 INF 信息（资料） Information14.3 REF 参考 Reference14.4 REV 修改 Revision14.5 SEQ 序号（顺序） Sequence14.6 W/E 设备带来 With equipment14.7 W/I 仪表带来 With instrument14.8 CM 色标 Colour mark14.9 CA 腐蚀裕度 Corrosion allowance14.10 UTL 公用系统 Utility14.11 UC 公用工程接头 Utility connection14.12 QTY 数量 Quantity14.13 WT 重量 Weight14.14 MHR 工时 Man hour14.15 BC 螺栓分布圆 Bolt circle14.16 HP 高点 High point14.17 LP 低点 Low point14.18 SUC 吸入（口） Suction14.19 DIS 排出（口） Discharge14.20 SO 蒸气吹扫（口） Steam out14.21 NPT 美国标准锥管螺纹 National standard taper pipe thread 14.22 NPS 美国标准直管螺纹 National standard straight pipe thread 14.23 DR 排液 Drain14.24 VT 放气 Vent14.25 RTG （压力）等级 Rating14.26 CL 等级 Class14.27 SMLS 无缝 Seamless。

管道零件英文缩写

1 管子及管件1.1P 管子 Pipe钢管的厚度在10mm以上的都称之为厚壁埋弧焊管埋弧焊的英文标识为SAW,直缝埋弧焊钢管的简称为LSAW,螺旋埋弧焊钢管为SSAWLSAW 钢管Longitudinally Submerged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。

SAW钢管全称Submerged Arc Welding Steel Pipe 埋弧焊钢管螺旋缝埋弧焊钢管1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad支管台（或称加强管接头OLET加强管接头(OLET)的选用:当支管直径50≤DN≤200,选用不到标准三通时,应采用加强管接头连接。

管道材料英文代码.

缩写符号中文英文B(in.or") 英寸InchBB 螺栓连接的阀盖Bolted BonnetBC 螺栓阀帽Bolted CapBE 坡口端Bevelled EndBW 对焊Butt WeldCA 腐蚀裕度Corroison AllowanceCAF 压缩石棉纤维Compressed Asbestos FiberCALC 计算CalculateCS 碳钢Carbon SteelCST 铸钢Cast SteelDWG 图DrawingEC 外涂Exteral CoatingEFW 电熔焊Electric fusion WeldERW 电阻焊Elecric resistance WeldFF 平面Flat Face(Full Face), T+ G9 i$ I* }3 z) _9 A- ~FLG 法兰FlangeFtoF 面至面Face to FaceGALV 镀锌的GalvanizedHEX.NUT 六角形螺母Hexagonal NutHF 钨铬钴（硬质）合金表面Hardened Facing(API ST'D600Tadle3Trim No.5)ID 内径Inside DiameterLB 磅PoundLIFT 升降式Lift TypeLJ 翻边短管Lap JointM&F 凹面和凸面Male & FemaleMAX 最大MaximumMIN 最小MinimumNB 无阀帽Non-BonnetNo. 序号NumberNPS 管道公称直径Nominal Pipe SizeNPI 美国标准锥管螺纹American National Standard TaperPipe Thread OD 外径Outside DiameterOS&Y 外螺纹阀轭Outside Screw and Yoke TypeP&ID 工艺仪表流程图Piping&Instrument DrawingPE 平端Plain EndPTFE 聚四氟乙烯PolyterafluoroethylenePVC 聚氯乙烯Poly Vinyl ChlorideR 半径RadiusRF 突面Raised FaceRJ 环槽面Ring JointS.BOLT 双头螺栓Stud boltSCH 管表号ScheduleSCRD 螺纹的ScrewedSH 硬表面层Surface Hardened Steel(API ST'D600Table3Trim No.8or8A) SMLS 无缝钢管Seamless SteelSO 平焊Slip OnSS 不锈钢Stainless SteelST'D 标准StandardSW 承插焊Socket WeldSWING 旋启式Swing TypeT&G4 ^/ {' M3 O _9 r* x榫面和槽面Tongue＆GrooveTE 螺纹端Threaded EndTHD 螺纹的Threaded/ }) h: z+ G7 S8 g9 ?& oUFD 公用工程流程图Utility Flow DrawingWELD 焊接WeldWN 焊颈（对焊）Weld NeckBBP EL 底板底面标高B.L. 界区线BOP EL 管道底标高CL EL 中心线标高DIS 出口DR 导淋ECC 底平偏心异径管EL 标高F.P. 固定点FTF 管件对管件M.L. 接图线MI/SF 金属软管PF EL 平台标高PN 装置北POS EL 支撑点标高SUC 入口TOP ECC 顶平偏心异径管VENT 放空WP EL 工作点标高阀门种类VS 闸阀VB 球阀VC 止回阀VD 截止阀VF 蝶阀VG 隔膜阀VN 针形阀VR 旋塞阀端面型式F 法兰B 对焊端S 承插焊T 螺纹端W 对夹式压力等级A 150Lb（2.0MPa）B 300Lb（5.0MPa）C 600Lb（11.0MPa）D 800LbE 900Lb（15.0MPa）F 1500Lb（26.0MPa）G 2500Lb（42.0MPa）K 1.0MPaL 1.6MPaM 2.5MPaN 4.0MPaP 6.3MPaQ 10.0MPaR 16.0MPaT 25.0MPaW 特殊压力级阀体材质A 铸铁B 碳钢C 低合金钢D 合金钢E 不锈钢F 非金属G 衬里及内防腐H 有色金属K 特殊材料X 渡锌碳钢石油化工企业配管工程常用英语缩写大耳朵英语 2007-07-31 22:02:46 【打印】1 管子及管件编号缩写中文名称英文名称1.1 P 管子 Pipe1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad2 法兰编号缩写中文名称英文名称2.1 PLG 法兰 Flange2.1.1 WNF 对焊法兰 Welding neck flange2.1.2 SOF 平焊法兰 Slip-on flange2.1.3 SWF 承插焊法兰 Socket-welding flange 2.1.4 T 螺纹法兰 Threaded flange2.1.5 LJ 松套法兰 Lapped joint flange2.1.6 REDF 异径法兰 Reducing flange2.1.7 BF 法兰盖（日法兰） Blind flange2.2 FSF 法兰密封面 Flange scaling face2.2.1 FF 全平面 Flat face2.2.2 RF 凸台面 Raised face2.2.3 MFF 凹凸面 Male and female face2.2.4 LF 凹面 Female face2.2.5 LM 凸面 Male face2.2.6 RJ 环连接面 Ring joint face2.2.7 TG 榫槽面 Tongue and groove face2.2.8 TF 榫面 Tongue face2.2.9 GF 槽面 Groove face3 垫片编号缩写中文名称英文名称3.1 G 垫片 Gasket3.1.1 NMG 非金属垫片 Non-metallic gasket3.1.1.1 AG 石棉垫片 Asbestos gasket3.1.1.2 RG 橡胶垫片 Rubber gasket3.1.1.3 TEG 聚四氟乙烯包复垫片 PTFE envelope gasket 3.1.2 SMG 半金属垫片 Semimetallic gasket3.1.2.1 MJG 金属包垫片 Meta-jacket gasket3.1.2.2 SWG 缠绕式垫片 Spiral wound gasket3.1.3 MG 金属垫片 Metallic gasket3.1.3.1 FMG 金属平垫片 Flat metallic gasket3.1.3.2 SMSG 齿形金属垫片 Solid metal serrated gasket 3.1.3.3 LER 透镜式金属环垫 Lens ring gasket3.1.3.4 OCR 八角形金属环垫 Octagonal ring gasket3.1.3.5 OVR 椭圆形金属环垫 Oval ring gakset3.1.3.6 IR/OR 内外定位环 Inner ring and outer ring 3.1.3.7 IR 内定位环 Inner ring3.1.3.8 OR 外定位环 Outer ring4 坚固件编号缩写中文名称英文名称4.1 B 螺栓 Bolt4.1.1 SB 螺柱 Stud bolt4.2 NU 螺母 Nut4.3 TB 花蓝螺母 Turnbuckle4.4 WSR 垫圈 Washer4.4.1 SWSR 弹簧垫圈 Spring washer5 阀门编号缩写中文名称英文名称5.1 GV 闸阀 Gate valve5.2 GLV 截止阀 Globe valve5.3 CHV 止回阀 Check valve5.4 BUV 蝶阀 Butterfly valve5.5 BAV 球阀 Ball valve5.6 PV 旋塞阀 Plug valve (cock)5.7 CV 调节阀 Control valve5.8 SV 安全阀 Safety valve5.9 RV 减压阀 Pressure reducing valve 5.10 ST 蒸汽疏水阀 Steam trap5.11 PRV 泄压阀 Pressur relief valve 5.12 BV 呼吸阀 Breather valve5.13 NV 针形阀 Needle valve5.14 AV 角阀5.15 DV 隔膜阀5.16 TWV 三通阀5.17 SGV 插板阀6 管道上用的小型设备编号缩写中文名称英文名称6.1 SPR 气液分离器 Separator6.2 FA 阻火器 Flame arrester6.3 SR 过滤器 Strainer6.3.1 SRY Y型过滤器 Y-type strainer6.3.2 SRT T型过滤器 T-type strainer6.3.3 SRB 桶式过滤器 Bucket type strainer 6.3.4 TSR 临时过滤器 Temporary strainer 6.4 SIL 消声器 Silencer6.5 SG 视镜 Slight glass6.6 SC 取样冷却器 Sample cooler6.7 DF 排液漏斗 Drain funnel6.8 LM 管道混合器 Line mixer6.9 RO 限流孔板 Restriction orifice6.9.1 MO 混合孔板 Mixing orifice6.1 RD 爆破片（爆破膜） Rupture disk6.11 EJ 补偿器 Expansion joint7 隔热、伴热编号缩写中文名称英文名称7.1 INS 隔热 Thermal insulation7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation7.1.3 P 防烫伤隔热 Personnel protection insulation 7.2 T&I 伴热 Tracing and insulation7.3 T 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing7.3.2 IST 蒸汽内伴热 Internal steam tracing7.3.3 SJT 蒸汽夹套伴热 Steam-jacket tracing7.3.4 ET 电伴热 Electric tracing8 配管材料和等级编号缩写中文名称英文名称8.1 M 金属材料 Metallic material8.1.1 CS 碳钢 Carbon steel8.1.2 CAS 铸钢 Cast steel8.1.3 FS 锻钢 Forged steel8.1.4 AS 合金钢 Alloy steel8.1.5 SS 不锈钢 Stainless steel8.1.6 AUSTSS 奥氏体不锈钢 Austenitic stainless-steel 8.1.7 CI 铸铁 Cast iron8.1.8 MI 可锻铸铁 Malleable iron8.1.9 DI 球墨铸铁 Ductile iron8.1.10 AL 铝 Aluminum8.1.11 BRS 黄铜 Brass8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper8.1.14 LAS 低合金钢 Low alloy steel8.1.15 FLAS 低合金锻钢 Forged low alloy steel 8.1.16 CLAS 低合金铸钢 Cast low alloy steel 8.2 THK 壁厚 Thickness8.2.1 SCH 表号 Schedule number8.2.2 STD 标准 Standard8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9 装置布置编号缩写中文名称英文名称9.1 CN 建北 Construction north9.2 E 东 East9.3 W 西 West9.4 S 南 South9.5 N 北 North9.6 H 水平 Horizontal9.7 V 竖直、铅直、直立 Vertical9.8 GRD 地坪 Ground9.9 UG 地下 Underground9.10 BL 装置边界线 Battery limit line9.11 ESEW 事故沐浴洗眼器 Emergency shower and eye washer 9.12 HS 软管站 Hose station9.13 ML 接续分界线 Match line9.14 PS 管道支架（管架） Piping support9.15 PR 管桥 Pipe rack9.16 STRU 构架（构筑物） Structure9.17 BLDG 建筑物 Building9.18 PD 清扫设施 Purge device9.19 PT 池 Pit9.20 SHLT 棚 Shelter9.21 COFF 围堰 Cofferdam9.22 FL 楼板 Floor9.23 PF 平台 Plateform10 尺寸标注编号缩写中文名称英文名称10.1 EL 标高 Elevation10.2 BOP 管底 Bottom of pipe10.3 COP 管中心 Center of pipe10.4 TOP 管顶 Top of pipe10.5 FOB 底平 Flat on bottom10.6 FOT 顶平 Flat on top10.7 CL(屯) 中心线 Center line10.8 TL 切线 Tangent line10.9 SYM 对称的 Symmetrical10.10 BOS 支架底 Bottom of support 10.11 TOS 支架顶 Top of support10.12 CL 净距（净空） Clearance10.13 CTC 中心至中心 Center to center 10.14 CTF 中心至面 Center to face 10.15 CTE 中心至端部 Center to end 10.16 ETE 端到端 End to end10.17 FEF 法兰端面 Flange and face 10.18 FTF 面到面 Face to face10.19 D 直径 Diameter10.20 DN 公称直径 Nominal diameter 10.21 ID 内径 Inside diameter10.22 OD 外径 Outside diameter10.23 DIM 尺寸 Dimension10.24 MAX 最大 Maximum10.25 MIN 最小 Minimum10.26 AVG 平均 Average10.27 APP 约、近似 Approximate10.28 PT.EL 点标高 Point elevation11 图表编号缩写中文名称英文名称11.1 PFD 工艺流程图 Process flow diagram11.2 PID 管道和仪表流程图 Piping & instrument diagram11.3 COD 接续图 Continued on drawing11.4 DTL 详图 Datail11.5 SPDWG(ISODWG) 管段图 Spool drawing (each line isometric drawing) 11.6 DWGNO 图号 Drawing number11.7 DWGI 所在图号 Drawing identification11.8 LOW 材料表 List of material11.9 MTO 汇料 Material take-off11.10 APPX 附录 Appendix11.11 JOB. No. 工号 Job Number11.12 BEDD 基础工程设计数据 Basic engineering design data 11.13 DEDD 详细工程设计数据 Detail engineering design data 11.14 REV. No. 修改号 Recision number11.15 REFDWG 参考图 Reference drawing11.16 SC 采样接口 Sample connection12 操作方式及工作参数编号缩写中文名称英文名称12.1 AUT 自动 Automatic12.2 ML 手动 Manual control12.3 CHOP 链条操作 Chain operated12.4 CSC 铅封关 Car seal close12.5 CSO 铅封开 Car seal open12.6 LC 锁闭 Lock closed12.7 LO 锁开 Lock open12.8 NC 正常关 Normally close12.9 NO 正常开 Normally open12.10 ATM 大气压 Atmosphere12.11 PN 公称压力 Nominal pressure12.12 A 绝压12.13 G 表压12.14 (T) 温度 Temperature12.15 (P) 压力 Pressure13 施工编号缩写中文名称英文名称13.1 W 焊接 Welding13.1.1 AW 电弧焊 Arc welding13.1.2 GSAW 气体保护电弧焊 Gas shielded-acr welding 13.1.3 EFW 电熔焊 Elecric fusion welding13.1.4 ERW 电阻焊 Electric Resistance welding13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding13.1.7 BW 对焊 Butt welding13.4.8 TW 定位焊 Tack welding13.1.9 SW 承插焊 Socket welding13.1.10 CW 连续焊 Continuous welding13.1.11 SEW 密封焊 Seal welding13.1.12 SFG 堆焊 Surfacing13.1.13 FW 现场焊接 Field welding13.2 HT 热处理 Heat treatment13.2.1 PH 预热 Preheating13.2.2 SR 应力消除 Stress relief13.2.3 PWHT 焊后热处理 Post weld heat treatment13.3 EIT 检查、探伤和实验 Examination, inspection & testing 13.3.1 VE 外观检查 Visual examination13.3.2 UI (UT) 超声探伤 Ultrasonic inspection (test)13.3.3 RI (RT) 射线探伤 Radiographic inspection (test)13.3.4 MPI (MT) 磁粉探伤 Magnetic particle inspection (test) 13.3.5 LPI (PT) 液体渗透检验 Liquid penterant inspection (test) 13.3.6 HADT 硬度实验 Hardness testing13.3.7 HYDT 水压实验 Hydraulic testing13.3.8 PNET 气压实验 Pneumatic testing13.3.9 CE 焊条 Covered electrode13.3.10 WW 焊丝 Welding wire13.3.11 ASSY 装配、组合 Assembly13.3.12 F 现场 Field13.3.13 F/F 现场制造 Field faricated13.3.14 SF 现场决定 Suit in field13.3.15 CSP 冷紧 Cold spring13.3.16 BCT 螺栓冷紧 Bolt cold tightening 13.3.17 BHY 螺栓热紧 Bolt hot tightening 13.3.18 CO 清洗口 Clean out13.3.19 ANNY 退火 Annealed13.4 PE 平端面 Plain end13.5 BE 坡口端 Belelled end13.6 THR 螺纹 Thread13.7 HB 布氏硬度 Brinnel hardness13.8 RC 洛氏硬度14 其他编号缩写中文名称英文名称14.1 FDN 基础 Foundation14.2 INF 信息（资料） Information14.3 REF 参考 Reference14.4 REV 修改 Revision14.5 SEQ 序号（顺序） Sequence14.6 W/E 设备带来 With equipment14.7 W/I 仪表带来 With instrument14.8 CM 色标 Colour mark14.9 CA 腐蚀裕度 Corrosion allowance14.10 UTL 公用系统 Utility14.11 UC 公用工程接头 Utility connection14.12 QTY 数量 Quantity14.13 WT 重量 Weight14.14 MHR 工时 Man hour14.15 BC 螺栓分布圆 Bolt circle14.16 HP 高点 High point14.17 LP 低点 Low point14.18 SUC 吸入（口） Suction14.19 DIS 排出（口） Discharge14.20 SO 蒸气吹扫（口） Steam out14.21 NPT 美国标准锥管螺纹 National standard taper pipe thread 14.22 NPS 美国标准直管螺纹 National standard straight pipe thread 14.23 DR 排液 Drain14.24 VT 放气 Vent14.25 RTG （压力）等级 Rating14.26 CL 等级 Class14.27 SMLS 无缝 Seamless14.28 螺旋缝。

管道材料等级编号规定

1.
在工程项目设计中为保证设计质量，并使其达到规范化、标准化设计的要求，特制定本规定。

2.适用范围
2.1本规定适用于化工装置管道材料控制专业各设计阶段管道材料等级代号的
编制。

2.2除引进装置及国内配套部分、老厂改造装置部分或业主有特殊要求，可沿用
外方的规定和老厂的原规定外，管道材料等级代号编制按本规定执行。

3.管道材料等级代号的组成
管道材料等级代号由两个单元组成，每一单元分别用大写英文字母或阿拉伯数字表示。

3.1等级代号组成
第二单元，管道材料类别，用两位阿拉伯数字表示。

第一单元，管道公称压力等级，用一位大写英文字母表示。

3.2
XX/XX
内管等级代号外夹套管等级代号
4．管道材料等级编号各单元代码的具体规定
4.1第一单元
第一单元规定为公称压力等级，用一个大写英文字母来表示，与压力等级对
应的代码见表4-1公称压力等级代码。

表4-1公称压力等级代码
第二单元规定为材料类别，用两位阿拉伯数字来表示。

与材料类别对应的代码见表4-2材料类别代码。

第三单元规定为管道等级序号，即在相同的压力和类似或相同的材料的情况下表示不同的管道等级，用一位数字或两位数字来表示。

5.标注示例
BB1
第三单元，相同的压力和类似或相同的材料下的变化顺序
号，表示其顺序号为1。

第二单元，管道的主要材料类别代号，表示其材料类别为碳钢类。

第一单元，管道公称压力等级代号，表示其压力等级为150LB(2.0MPa)。

管材英文缩写

钢管sp ——steel pipe薄壁不锈钢管lgssp——light gauge stainless steel pipe铸铁管cip——cast iron pipe灰口铸铁管gcip ——grey cast iron pipe延性铸铁管dcip ——ductile cast iron pipe石棉水泥管acp——astestes cement pipe自应力管sscp ——self stressing concrete pipe预应力管pcp——prestressed concrete pipe三阶段管ctpcp——core type prestressed concrete pipe一阶段管pvcp ——prestressed vibrohydropressed concrete pipe预应力钢筒砼管pccp ——prestressed concrete cylinder pipe硬聚氯乙烯管upvc ——unplasticized poly vinyl chloride pipe聚乙烯管pe ——polyethylene pipe孔网钢带塑料复合管psscp——perforated steel strip composite piastic 聚乙烯夹铝复合管pap——pe-al-pe pipe聚丙烯管pp ——polypropylene pipe聚丁烯管pb ——polybutylene pipe工程塑料管abs——acrylonitrile-butadiene styrene pipe玻璃钢管grp——glass reinfoced plasticsPVC--聚氯乙烯PE--聚乙烯PPR--无规（随机）聚丙烯PVDF--聚偏二氟乙烯详细管材如下:EVA--乙烯－醋酸乙烯聚物PET 聚对苯二甲酸乙二酯poly(ethylene terephthalate) 01PE-HD 高密度聚乙烯polyethylene, high density 02PVC 聚氯乙烯poly(vinyl chloride) 03PE-LD 低密度聚乙烯polyethylene,low density 04PP 聚丙烯polypropylene 05PS 聚苯乙烯polystyrene 06ABS 丙烯腈－丁二烯－苯乙烯塑料acrylonitrile-butadiene-styrene plastic 07PA 聚酰胺polyamide 08PAN 聚丙烯腈polyacrylonitrile 09PC 聚碳酸酯polycarbonate 10PBT 聚对苯二甲酸丁二酯poly(butylene terephthalate) 11PE-LLD 线性低密度聚乙烯polyethylene,linear low density 12PE-MD 中密度聚乙烯polyethylene,medium density 13PE-UHMW 超高分子量聚乙烯polyethylene,ultra high molecular weight 14PUR 聚氨酯polyurethane 15PMMA 聚甲基丙烯酸甲酯poly(methyl methacrylate) 16PVAL 聚乙烯醇poly(vinyl alcohol) 17PVC-C 氯化聚氯乙烯poly(vinyl chloride),chlorinated 18PVC-U 未增塑聚氯乙烯poly(vinyl chloride),unplasticized 19PVDC 聚偏二氯乙烯poly(vinylidene chloride) 20PVDF 聚偏二氟乙烯poly(vinylidene fluoride) 21PVF 聚氟乙烯poly(vinyl fluoride) 22UP 不饱和聚酯树脂unsaturated polyester resin 23UF 脲－甲醛树脂urea-formaldehyderesin 24CA 乙酸纤维素cellulose acetate 25PEEK 聚醚醚酮polyetheretherketone 26PEUR 聚醚型聚氨酯polyetherurethane 27PF 酚醛树脂phenol-formaldehyde resin 28PI 聚酰亚胺polyimide 29PHBV 聚羟基丁酸酯戊酸酯poly-(hydroxybutyrate-co-hydroxyvalerate 30 PK 聚酮polyketone 30PTFE 聚四氟乙烯poly tetrafluoroethylene 31POM 聚氧亚甲基；聚甲醛；聚缩醛polyoxymethylene;polyacetal;polyformaldehyde 32PLA 聚乳酸polylactic acid or polylactide 33PCL 聚已内酯polycaprolactone 34PPDO 聚对二氧环己酮 35PPC 二氧化碳共聚合物carbon dioxide copolymer 36PBS 聚丁二酸丁二醇酯Polybuthylenesuccinate 37PHA 聚羟基脂肪酸酯polyhydroxyalkanoic or polyhydroxyalkanoates 38 PHB 聚-3-羟基丁酸polyhydroxybutyric acid or polyhydroxybutyrate 39 PGA 聚乙交酯poly(glycolic acid) 40PEC PolyEster Carbonate or Poly(Butylene Succinate/Carbonate) 41 PES Poly(Ethylene Succinate) 42PTMAT Poly(TetraMethylene Adipate/Terephthalate) 43PBAT Poly(Butylene Adipate/Terephthalate) 44AB 丙烯腈－丁二烯塑料acrylonitrile-butadiene plastic 45ABAK 丙烯腈－丁二烯－丙烯酸酯塑料acrylonitrile-butadiene-acrylate plastic 46ACS 丙烯腈-氯化聚乙烯-苯乙烯塑料acrylonitrile-chlorinated polyethylene-styrene 47AEPDS 丙烯腈－（乙烯－丙烯－二烯）－苯乙烯塑料acrylonitrile-(ethylene-propylene-diene)-styrene plastic 48AMMA 丙烯腈－甲基丙烯酸甲酯塑料acrylonitrile-methyl methacryate plastic 49ASA 丙烯腈-苯乙烯-丙烯酸酯塑料acrylonitrile-stytene-acrylate plastic 50CAB 乙酸丁酸纤维素cellulose acetate butyrate 51CAP 乙酸丙酸纤维素cellulose acetate propionate 52CEF 甲醛纤维素cellulose formaldehyde 53CF 甲酚－甲醛树脂cresol-formaldehyde resin 54CMC 羧甲基纤维素carboxymethyl cellulose 55CN 硝酸纤维素cellulose nitrate 56COC 环烯烃共聚物cycloolefin copolymer 57CP 丙酸纤维素cellulose propionate 58CTA 三乙酸纤维素cellulose triacetate 59E/P 乙烯－丙烯塑料ethylene-propylene plastic 60EAA 乙烯－丙烯酸塑料ethylene-acrylic acid plastic 61EBAK 乙烯－丙烯酸丁酯塑料ethylene-butyl acrylate plastic 62EC 乙基纤维素ethyl cellulose 63EEAK 乙烯－丙烯酸乙酯塑料ethylene-ethyl acrylate plastic 64EMA 乙烯－甲基丙烯酸塑料ethylene-methacrylic acid plastic 65EP 环氧；环氧树脂或塑料epoxide;epoxy resin or plastic 66ETFE 乙烯－四氟乙烯塑料e thylene-tetrafluoroethylene plastic 67 EVAC 乙烯－乙酸乙烯酯塑料ethylene-vinyl acetate plastic 68EVOH 乙烯－乙烯醇塑料ethylene-vinyl alcohol plastic 69FEP 全氟（乙烯－丙烯）塑料perfluoro(ethylene-propylene)plastic 70 FF 呋喃－甲醛树脂furan-formaldehyde resin 71LCP 液晶聚合物liquid-crystal polymer 72MABS 甲基丙烯酸甲酯－丙烯腈－丁二烯－苯乙烯塑料methyl methacrylate-acrylonitrile-butadiene-styrene plastic 73 MBS 甲基丙烯酸甲酯－丁二烯－苯乙烯塑料methyl methacrylate-butadiene-styrene plastic 74MC 甲基纤维素methyl cellulose 75MF 三聚氰胺－甲醛树脂melamine-formaldehyde resin 76MP 三聚氰胺－酚醛树脂melamine-phenol resin 77MSAN α－甲基苯乙烯－丙烯腈塑料α-methylstyrene-acrylonitrile plastic 78PAA 聚丙烯酸poly(acrylic acid) 79PAEK 聚芳醚酮polyaryletherketone 80PAI 聚酰胺（酰）亚胺polyamidimide 81PAK 聚丙烯酸酯polyarylate 82PAR 聚芳酯polyarylate 83PARA 聚芳酰胺poly(aryl amide) 84PB 聚丁烯polybutene 85PBAK 聚丙烯酸丁酯poly(butyl acrylate) 86PBD 1,2－聚丁二烯1,2-polybutadiene 87PBN 聚萘二甲酸丁二酯poly(butylene naphthalate) 88PCCE 亚环己基-二亚甲基-环已基二羧酸酯poly(cyclohexylene dimethylene cyclohexanedicar- boxylate) 89 PCT 聚（对苯二甲酸亚环已基-二亚甲酯）poly(cyclohexylene dimethylene terephthalate) 90PCTFE 聚三氟氯乙烯polychlorotrifluoroethylene 91PDAP 聚邻苯二甲酸二烯丙酯poly(diallyl phthalate) 92PDCPD 聚二环戊二烯polydicyclopentadiene 93PEC 聚酯碳酸酯polyestercarbonate 94PE-C 氯化聚乙烯polyethylene,chlorinated 95PEEST 聚醚酯polyetherester 96PEI 聚醚（酰）亚胺polyetherimide 97PEK 聚醚酮polyetherketone 98PEN 聚萘二甲酸乙二酯poly(ethylene naphthalate) 99PEOX 聚氧化乙烯poly(ethylene oxide) 100PESTUR 聚酯型聚氨酯polyesterurethane 101PESU 聚醚砜polyethersulfone 102PE-VLD 极低密度聚乙烯polyethylene,very low density 103PFA 全氟烷氧基烷树脂perfluoro alkoxyl alkane resin 104PIB 聚异丁烯polyisobutylene 105PIR 聚异氰脲酸酯polyisocyanurate 106PMI 聚甲基丙烯酰亚胺polymethacrylimide 107PMMI 聚N－甲基甲基丙烯酰亚胺poly-N-methylmethacrylimide 108 PMP 聚－4－甲基戊烯－1poly-4-methylpentene-1 109PMS 聚－α－甲基苯乙烯poly-α-methylstyrene 110PPE 聚苯醚poly(phenylene ether) 111PP-E 可发性聚丙烯polypropylene,expandable 112PP-HI 高抗冲聚丙烯polypropylene,high impact 113PPOX 聚氧化丙烯poly(propylene oxide) 114PPS 聚苯硫醚poly(phenylene sulfide) 115PPSU 聚苯砜poly(phenylene sulfone) 116PS-E 可发聚苯乙烯polystyrene,expandable 117PS-HI 高抗冲聚苯乙烯polystyrene,high impact 118PSU 聚砜polysulfone 119PTT 聚对苯二甲酸丙二酯poly(trimethylene terephthalate) 120 PVAC 聚乙酸乙烯酯poly(vinyl acetate) 121PVB 聚乙烯醇缩丁醛poly(vinyl butyral) 122PVFM 聚乙烯醇缩甲醛poly(vinyl formal) 123PVK 聚-N-乙烯基咔唑poly-N-vinylcarbazole 124PVP 聚-N-乙烯基吡咯烷酮poly-N-vinylpyrrolidone 125SAN 苯乙烯一丙烯腈塑料styrene-acrylonitrile plastic 126SB 苯乙烯-丁二烯塑料styrene-butadiene plastic 127SI 有机硅塑料silicone plastic 128SMAH 苯乙烯－顺丁烯二酸酐塑料styrene-maleic anhydride plastic 129SMS 苯乙烯－α－甲基苯乙烯塑料styrene-α-methylstyrene plastic 130VCE 氯乙烯－乙烯塑料vinyl chloride-ethylene plastic 131VCEMAK 氯乙烯－乙烯－丙烯酸甲酯塑料vinyl chloride-ethylene-methyl acrylate plastic 132VCEVAC 氯乙烯－乙烯－丙烯酸乙酯塑料vinyl chloride-ethylene-vinyl acrylate plastic 133VCMAK 氯乙烯－丙烯酸甲酯塑料vinyl chloride-methyl acrylate plastic 134 VCMMA 氯乙烯－甲基丙烯酸甲酯塑料vinyl chloride-methyl methacrylate plastic 135VCOAK 氯乙烯－丙烯酸辛酯塑料vinyl chloride-octyl acrylate plastic 136 VCVAC 氯乙烯－乙酸乙烯酯塑料vinyl chloride-vinyl acetate plastic 137 VCVDC 氯乙烯－偏二氯乙烯塑料vinylchloride-vinylidene chloride plastic 138 VE 乙烯基酯树脂vinyl ester resin 139PE 聚乙烯polyethylene聚乙烯——PE聚丙烯——PP聚丁烯——PB聚氯乙稀——PVC耐热聚乙稀——PE-RT硬聚氯乙稀（增强聚氯乙烯）——PVC-U（UPVC）高密度聚乙烯——HDPE无规共聚聚丙烯——PP-R玻纤增强聚丙烯——FRPP低密度聚乙烯——LDPE聚甲基丙烯酸甲酯——PMMA聚四氟乙烯——PTFE（F4）三元乙丙橡胶——EPDM多孔聚苯乙烯——XPS腈基丁二烯橡胶（丁腈橡胶）——NBR耐冲击性聚苯乙烯——HIP聚氟乙烯——PVF纳米复合三型聚丙烯——NFPP-R塑料光纤——POF丙稀腈－丁二烯－苯乙烯——ABS氯化聚醚——CPS氯化聚醚丁腈（粉末丁腈橡胶）——PNBR聚全氟乙丙稀（氟化乙丙稀）——FEP均聚聚丙烯——PPH聚偏氟乙烯——PVDF共聚酰胺（尼龙）——PA增强聚丙烯——RPP共聚酯——PES高分子聚丙烯酰胺——PAM增强氯化聚氯乙稀——CPVC嵌段共聚聚丙烯——PPB聚苯乙烯——PS交联聚乙烯——PEX聚烯烃——PO三氟氯乙烯——CTFE全氟代甲基醚——PMVE全氟代乙基醚——PEVE全氟代丙基醚——PPVE全氟代辛基醚——POVE全氟代烷氧基——PFA聚对苯二甲酸乙二醇酯——PET定向聚丙烯——OPP流延聚丙烯——CPP共聚甲醛（聚氧甲烯、缩醛）——POM 茂金属线型低密度聚乙烯——MLLDPE 丙烯酸酯橡胶——ACM氯丁胶——CR氟橡胶——FPM端缩基丁腈液体橡胶——HTBN硅胶——MQ氯磺化聚乙烯橡胶——CSM丁钠橡胶——S-BR天然橡胶——NR欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

管道图中常用物料代号及图例符号

90°弯管(向下弯)
俯视图中，竖管画成圆，横管画至圆心；左视图中横管画成圆，竖管画至圆心
管路投影相交
其画法可把下面被遮盖部分的投影断开或
画成虚线，也可将上面可见管道的投影断裂表示
管路投影重合
画法是将上面管道断裂表示
隔膜阀减压阀
注明型号
止回阀
注明型号
平台面符号
安全阀
弹簧式与重锤式注明型号
来回弯(45°)
管道图中的物料代号表汉语拼音字母代号英文字母代号代号物料名称代号物料名称代号物料名称代号物料名称xsxsssfsrsrsdsdsysyshstsnsdscsjs下水循环上水循环回水生活用水消防用水热水热水回水低温水低温水回水冷冻盐水冷冻盐水回水化学软水脱盐水凝结水排污水酸性下水碱性下水二氧化碳yad1d2zkrylymyyqysyfyiqq液氨蒸汽空气氮气和惰性气仪表用氮气真空放空火炬系统煤气燃料气有机载热体燃料油润滑油密封油氧气压缩空气通风乙炔氢气acagbdbfbwcabcocwdmdrdwfghshwialalols工艺空气酸性气体排污锅炉给水锅炉水本菲尔溶液二氧化碳冷却水脱盐水饮用水燃料气高压蒸汽冷却水回水仪表空气润滑油低压蒸汽memsnangnhoxpapgpwpvrwscsgs0ettwve甲醇系中压蒸汽氮气丙烯腈天然气氧气工厂空气工艺气体工艺水安全线未处理的水蒸汽冷凝液合成气密封油乙烯处理水放空真空排放单线表示小直径管双线表示大直径管虚线表示暗管或埋地管保护管例如保温管保冷管蒸汽伴热管道电伴热管道夹套管道软管翅管例如橡胶管例如翅型加热管管道连接平焊法兰连接对焊高颈法兰连接活套法兰连接承插连接螺纹连接焊接连接法兰盖盲板表示坡度3箭头表示坡向最新范本供参考
名称
图例符号
备注
裸管
单线表示小直径管，双线表示大直径管，虚线表示暗管或埋地管

管道零件英文缩写

1 管子及管件1.1P 管子 Pipe钢管的厚度在10mm以上的都称之为厚壁埋弧焊管埋弧焊的英文标识为SAW,直缝埋弧焊钢管的简称为LSAW,螺旋埋弧焊钢管为SSAWLSAW 钢管 Longitudinally Submerged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。

SAW钢管全称 Submerged Arc Welding Steel Pipe 埋弧焊钢管螺旋缝埋弧焊钢管1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad支管台（或称加强管接头OLET加强管接头(OLET)的选用:当支管直径50≤DN≤200,选用不到标准三通时,应采用加强管接头连接。

化工管件英文缩写汇总

化工管件英文缩写汇总AB：Asbestos Board 石棉板AP：Aminoplast 氨基塑料AS：Asbestos 石棉ASA：Acrylonitrile-Styrene-Acrylate 丙烯腈-苯乙烯-丙烯酸酯BFR：Brominated Flame Retardant 溴化阻燃剂BFRP：Brominated Flame Retardant Plastic 溴化阻燃塑料CA：Cellulose Acetate 纤维素醋酸酯CB：Cement Board 水泥板CC：Cellulose Cement 纤维素水泥CER：Ceramics 陶瓷CFRP：Carbon Fiber Reinforced Plastic 碳纤维增强塑料CPE：Chlorinated Polyethylene 氯化聚乙烯CPVC：Chlorinated Polyvinyl Chloride 氯化聚氯乙烯EAA：Ethylene Acrylic Acid 乙烯-丙烯酸共聚物EAF：Electric Arc Furnace 电弧炉ECR：Epoxy Coated Rebar 环氧涂层钢筋EDC：Ethylene Dichloride 乙烯二氯化物EG：Ethylene Glycol 乙二醇EP：Epoxy Resin 环氧树脂EPR：Ethylene Propylene Rubber 乙烯-丙烯橡胶EPS：Expanded Polystyrene 膨胀聚苯乙烯ETFE：Ethylene Tetrafluoroethylene 乙烯四氟乙烯EU：End Use 最终用途EVA：Ethylene Vinyl Acetate 乙烯-醋酸乙烯共聚物FEP：Fluorinated Ethylene Propylene 氟化乙烯-丙烯酸酯FRP：Fiber Reinforced Plastic 纤维增强塑料GF：Glass Fiber 玻璃纤维GFRP：Glass Fiber Reinforced Plastic 玻璃纤维增强塑料GRE：Glass Reinforced Epoxy 玻璃纤维增强环氧HDPE：High Density Polyethylene 高密度聚乙烯HMWPE：High Molecular Weight Polyethylene 高分子量聚乙烯IUPAC：International Union of Pure and Applied Chemistry 国际纯粹与应用化学联合会LCV：Low Curriculum Vitae 低挥发度LDPE：Low Density Polyethylene 低密度聚乙烯LNE：Limited Non-metallic Expansion 受限非金属膨胀MDF：Medium Density Fiberboard 中密度纤维板MMF：Man-made Fiber 人造纤维NBR：Nitrile Butadiene Rubber 丁苯橡胶ND：Normal Density 标准密度NFR：Non-fire Resistance 非耐火性NLF：Non-Linear Friction 非线性摩擦PA：Polyamide 聚酰胺PB：Polybutylene 聚丁烯PBB：Polybrominated Biphenyls 多溴联苯PBT：Polybutylene Terephthalate 聚对苯二甲酸丁二醇酯PCTFE：Polychlorotrifluoroethylene 氯三氟乙烯PE：Polyethylene 聚乙烯PET：Polyethylene Terephthalate 聚对苯二甲酸乙二醇酯PETG：Polyethylene Terephthalate Glycol 聚对苯二甲酸乙二醇酯PFA：Perfluoroalkoxy 氟烷氧基聚合物PH：Polypropylene Homopolymer 聚丙烯均聚物PHPA：Partially Hydrolyzed Polyacrylamide 部分水解聚丙烯酰胺PIT：Polyisocyanurate 聚异氰酸酯PLA：Polylactic Acid 聚乳酸POM：Polyoxymethylene 聚甲醛PP：Polypropylene 聚丙烯PPA：Polyphthalamide 聚苯耐热胺PPE：Polyphthalate Ether 聚醚酯PPG：Polypropylene Glycol 聚丙烯醇PPR：Polypropylene Random Copolymer 聚随机共聚PPRPS：Polystyrene 聚苯乙烯PU：Polyurethane 聚氨酯PVC：Polyvinyl Chloride 聚氯乙烯PVDF：Polyvinylidene Fluoride 聚偏氟乙烯RAC：Reactive Absorbent Catalyst 反应性吸附催化剂RCD：Rapid Chloride Diffusion 快速氯离子扩散SBR：Styrene Butadiene Rubber 苯橡胶SFRP：Styrene Fiber Reinforced Plastic 苯纤维增强塑料TP：Thermoplastic 热塑性塑料TPU：Thermoplastic Urethane 热塑性聚氨酯UP：Unsaturated Polyester 不饱和聚酯UPE：Ultra-high Molecular Weight Polyethylene 超高分子量聚乙烯VPE：Valve Packing Extract 阀门填料提取物。

管道管件等等英文缩写

管道管件等等英文缩写公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]编号缩写中文名称英文名称1．管子及管件P 管子 PipeEL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbowT 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing teeR 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing couplingBU 内外螺纹接头 BushingUN 活接头 UnionHC 软管接头 Hose couplerSE 翻边短节 Stub endNIP 短节 Pipe nipple or straight nipple 1.10.1 SNIP 异径短节 Swaged nippleCP 管帽（封头） CapPL 管堵（丝堵） PlugBLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank) RP 补强板 Reinforcing pad2．法兰PLG 法兰 Flange2.1.1 WNF 对焊法兰 Welding neck flange2.1.2 SOF 平焊法兰 Slip-on flange2.1.3 SWF 承插焊法兰 Socket-welding flange 2.1.4 T 螺纹法兰 Threaded flange2.1.5 LJ 松套法兰 Lapped joint flange2.1.6 REDF 异径法兰 Reducing flange2.1.7 BF 法兰盖（日法兰） Blind flangeFSF 法兰密封面 Flange scaling face2.2.1 FF 全平面 Flat face2.2.2 RF 凸台面 Raised face2.2.3 MFF 凹凸面 Male and female face2.2.4 LF 凹面 Female face2.2.5 LM 凸面 Male face2.2.6 RJ 环连接面 Ring joint face2.2.7 TG 榫槽面 Tongue and groove face2.2.8 TF 榫面 Tongue face2.2.9 GF 槽面 Groove face3 .垫片3.1 G 垫片 Gasket3.1.1 NMG 非金属垫片 Non-metallic gasket3.1.1.1 AG 石棉垫片 Asbestos gasket3.1.1.2 RG 橡胶垫片 Rubber gasket3.1.1.3 TEG 聚四氟乙烯包复垫片 PTFE envelope gasket 3.1.2 SMG 半金属垫片 Semimetallic gasket3.1.2.1 MJG 金属包垫片 Meta-jacket gasket3.1.2.2 SWG 缠绕式垫片 Spiral wound gasket3.1.3 MG 金属垫片 Metallic gasket3.1.3.1 FMG 金属平垫片 Flat metallic gasket3.1.3.2 SMSG 齿形金属垫片 Solid metal serrated gasket 3.1.3.3 LER 透镜式金属环垫 Lens ring gasket3.1.3.4 OCR 八角形金属环垫 Octagonal ring gasket3.1.3.5 OVR 椭圆形金属环垫 Oval ring gasket3.1.3.6 IR/OR 内外定位环 Inner ring and outer ring 3.1.3.7 IR 内定位环 Inner ring3.1.3.8 OR 外定位环 Outer ring4 .坚固件B 螺栓 Bolt4.1.1 SB 螺柱 Stud boltNU 螺母 NutTB 花蓝螺母 TurnbuckleWSR 垫圈 Washer4.4.1 SWSR 弹簧垫圈 Spring washer5 .阀门GV 闸阀 Gate valveGLV 截止阀 Globe valveCHV 止回阀 Check valveBUV 蝶阀 Butterfly valveBAV 球阀 Ball valvePV 旋塞阀 Plug valve (cock)CV 调节阀 Control valveSV 安全阀 Safety valveRV 减压阀 Pressure reducing valve ST 蒸汽疏水阀 Steam trapPRV 泄压阀 Pressur relief valve BV 呼吸阀 Breather valveNV 针形阀 Needle valveAV 角阀DV 隔膜阀TWV 三通阀SGV 插板阀6. 管道上用的小型设备SPR 气液分离器 SeparatorFA 阻火器 Flame arresterSR 过滤器 Strainer6.3.1 SRY Y型过滤器 Y-type strainer6.3.2 SRT T型过滤器 T-type strainer6.3.3 SRB 桶式过滤器 Bucket type strainer 6.3.4 TSR 临时过滤器 Temporary strainer SIL 消声器 SilencerSG 视镜 Slight glassSC 取样冷却器 Sample coolerDF 排液漏斗 Drain funnelLM 管道混合器 Line mixerRO 限流孔板 Restriction orifice6.9.1 MO 混合孔板 Mixing orificeRD 爆破片（爆破膜） Rupture diskEJ 补偿器 Expansion joint7. 隔热、伴热INS 隔热 Thermal insulation7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation7.1.3 P 防烫伤隔热 Personnel protection insulationT&I 伴热 Tracing and insulationT 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing7.3.2 IST 蒸汽内伴热 Internal steam tracing7.3.3 SJT 蒸汽夹套伴热 Steam-jacket tracing7.3.4 ET 电伴热 Electric tracing8 .配管材料和等级8.1 M 金属材料 Metallic material8.1.1 CS 碳钢 Carbon steel8.1.2 CAS 铸钢 Cast steel8.1.3 FS 锻钢 Forged steel8.1.4 AS 合金钢 Alloy steel8.1.5 SS 不锈钢 Stainless steel8.1.6 AUST SS 奥氏体不锈钢 Austenitic stainless-steel 8.1.7 CI 铸铁 Cast iron8.1.8 MI 可锻铸铁 Malleable iron8.1.9 DI 球墨铸铁 Ductile iron8.1.10 AL 铝 Aluminum8.1.11 BRS 黄铜 Brass8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper8.1.14 LAS 低合金钢 Low alloy steel8.1.15 FLAS 低合金锻钢 Forged low alloy steel8.1.16 CLAS 低合金铸钢 Cast low alloy steelTHK 壁厚 Thickness8.2.1 SCH 表号 Schedule number8.2.2 STD 标准 Standard8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9. 装置布置CN 建北 Construction northE 东 EastW 西 WestS 南 SouthN 北 NorthH 水平 HorizontalV 竖直、铅直、直立 VerticalGRD 地坪 GroundUG 地下 UndergroundBL 装置边界线 Battery limit lineESEW 事故沐浴洗眼器 Emergency shower and eye washerHS 软管站 Hose stationML 接续分界线 Match linePS 管道支架（管架） Piping support PR 管桥 Pipe rackSTRU 构架（构筑物） StructureBLDG 建筑物 BuildingPD 清扫设施 Purge device9.19 PT 池 PitSHLT 棚 ShelterCOFF 围堰 CofferdamFL 楼板 FloorPF 平台 Plateform10 .尺寸标注EL 标高 ElevationBOP 管底 Bottom of pipeCOP 管中心 Center of pipeTOP 管顶 Top of pipeFOB 底平 Flat on bottomFOT 顶平 Flat on topCL(屯) 中心线 Center lineTL 切线 Tangent lineSYM 对称的 SymmetricalBOS 支架底 Bottom of supportTOS 支架顶 Top of supportCL 净距（净空） ClearanceCTC 中心至中心 Center to centerCTF 中心至面 Center to faceCTE 中心至端部 Center to endETE 端到端 End to endFEF 法兰端面 Flange and faceFTF 面到面 Face to faceD 直径 DiameterDN 公称直径 Nominal diameterID 内径 Inside diameterOD 外径 Outside diameterDIM 尺寸 DimensionMAX 最大 MaximumMIN 最小 MinimumAVG 平均 AverageAPP 约、近似 Approximate10.28 PT.EL 点标高 Point elevation11. 图表PFD 工艺流程图 Process flow diagramPID 管道和仪表流程图 Piping & instrument diagramCOD 接续图 Continued on drawingDTL 详图 DatailSPDWG (ISODWG) 管段图 Spool drawing (each line isometric drawing)DWGNO 图号 Drawing numberDWGI 所在图号 Drawing identificationLOW 材料表 List of materialMTO 汇料 Material take-offAPPX 附录 AppendixJOB. No. 工号 Job NumberBEDD 基础工程设计数据 Basic engineering design dataDEDD 详细工程设计数据 Detail engineering design dataREV. No. 修改号 Recision numberREF DWG 参考图 Reference drawingSC 采样接口 Sample connection12 .操作方式及工作参数AUT 自动 AutomaticML 手动 Manual controlCHOP 链条操作 Chain operatedCSC 铅封关 Car seal closeCSO 铅封开 Car seal openLC 锁闭 Lock closedLO 锁开 Lock openNC 正常关 Normally closeNO 正常开 Normally openATM 大气压 AtmospherePN 公称压力 Nominal pressure12.12 A 绝压12.13 G 表压(T) 温度 Temperature(P) 压力 Pressure13 .施工W 焊接 Welding13.1.1 AW 电弧焊 Arc welding13.1.2 GSAW 气体保护电弧焊 Gas shielded-acr welding 13.1.3 EFW 电熔焊 Elecric fusion welding13.1.4 ERW 电阻焊 Electric Resistance welding13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding13.1.7 BW 对焊 Butt welding13.4.8 TW 定位焊 Tack welding13.1.9 SW 承插焊 Socket welding13.1.10 CW 连续焊 Continuous welding13.1.11 SEW 密封焊 Seal welding13.1.12 SFG 堆焊 Surfacing13.1.13 FW 现场焊接 Field weldingHT 热处理 Heat treatment13.2.1 PH 预热 Preheating13.2.2 SR 应力消除 Stress relief13.2.3 PWHT 焊后热处理 Post weld heat treatmentEIT 检查、探伤和实验 Examination, inspection & testing13.3.1 VE 外观检查 Visual examination13.3.2 UI (UT) 超声探伤 Ultrasonic inspection (test)13.3.3 RI (RT) 射线探伤 Radiographic inspection (test)13.3.4 MPI (MT) 磁粉探伤 Magnetic particle inspection (test) 13.3.5 LPI (PT) 液体渗透检验 Liquid penterant inspection (test) 13.3.6 HADT 硬度实验 Hardness testing13.3.7 HYDT 水压实验 Hydraulic testing13.3.8 PNET 气压实验 Pneumatic testing13.3.9 CE 焊条 Covered electrode13.3.10 WW 焊丝 Welding wire13.3.11 ASSY 装配、组合 Assembly13.3.12 F 现场 Field13.3.13 F/F 现场制造 Field fabricated13.3.14 SF 现场决定 Suit in field13.3.15 CSP 冷紧 Cold spring13.3.16 BCT 螺栓冷紧 Bolt cold tightening 13.3.17 BHY 螺栓热紧 Bolt hot tightening 13.3.18 CO 清洗口 Clean out13.3.19 ANNY 退火 AnnealedPE 平端面 Plain endBE 坡口端 Belelled endTHR 螺纹 ThreadHB 布氏硬度 Brinnel hardnessRC 洛氏硬度14. 其他FDN 基础 FoundationINF 信息（资料） InformationREF 参考 ReferenceREV 修改 RevisionSEQ 序号（顺序） SequenceW/E 设备带来 With equipmentW/I 仪表带来 With instrument14.8 CM 色标 Colour markCA 腐蚀裕度 Corrosion allowanceUTL 公用系统 UtilityUC 公用工程接头 Utility connectionQTY 数量 QuantityWT 重量 WeightMHR 工时 Man hourBC 螺栓分布圆 Bolt circleHP 高点 High pointLP 低点 Low pointSUC 吸入（口） SuctionDIS 排出（口） DischargeSO 蒸气吹扫（口） Steam outNPT 美国标准锥管螺纹 National standard taper pipe threadNPS 美国标准直管螺纹 National standard straight pipe thread DR 排液 DrainVT 放气 VentRTG （压力）等级 RatingCL 等级 ClassSMLS 无缝 Seamless。

工艺管道专业代码

PIPE------管子SMLS------无缝SAW------Submerged-Arc Welding 埋弧自动焊ERW------电阻焊 Electric Resistance WeidingEFW------电熔焊Electric Fusion WeidingPE------平口LR------长半径PBE------两端平口BE 3mm ------带坡口 3mm钝边GALV.------镀锌Stl------不锈钢SCH40/SCH40S------壁厚为sch40等级的管道，材质为碳钢壁厚sch40s等级的管道，材质为不锈钢ANTI-H2S------抗硫化氢PE 平面端BE 坡口端BW 对焊 (BUTT WELDING)SW 套焊 (SOCKET WELDING)NPT 管螺纹标准，美标（NATIONAL PIPE THREAD)垫片SPIRAL-WOUND GASKET,CL300,304+GRAF,OR:CS,SH/T3407意思是否是这样的：spiral wound gasket ：缠绕式垫片CL300：压力等级304+GRAF：金属带材料是304，非金属带材料是GRAF，也就是石墨OR:CS，指外环材料为碳钢。

SCH40/SCH40S------壁厚为sch40等级的管道，材质为碳钢壁厚sch40s等级的管道，材质为不锈钢ANTI-H2S------抗硫化氢ANSI AMERICAN NA TIONAL STANDARD INSTITUTE 美国国家标准委员会API AMERICAN PETROLEUM INSTITUTE 美国石油学会ASME AMERICAN SOCIETY OF MECHANICAL ENGINEERS 美国机械工程师协会ASTM AMERICAN SOCIETY OF TESTING AND MATERIAL 美国材料试验协会BB bolted bonnet 螺栓连接的阀盖BC bolted cover 螺栓连接的阀帽BG bolted gland 螺栓连接的填料压盖BE beveled end 坡口端面BLE bevel large end 大端坡口BW butt welding 对焊C.A. corrosion allowance 腐蚀裕量CL class 压力等级CALC calculation 计算(壁厚)COMG corrugated metal gasket 金属波齿垫片CON concentric 同心CS carbon steel 碳钢DN nominal diameter 公称直径DSAW double submerged arc weld 双面埋弧焊ECC eccentric 偏心EFW electric fusion welding 电熔焊FIRE-S fire safe 防火安全（密封）结构FF flat face 全平面FLG flange 法兰GALV galvanized 镀锌的GRAF graphite 石墨GR grade 等级HB brinnel hardness number 布氏硬度HEX hexagonal 六角HT heating treatment 热处理IR inner ring 内定位环L large 大端（母管）LR long radius 长半径MM milimeter 毫米MFF male and famale face 凹凸面NPT national standard taper pipe thread 60°锥管螺纹OCR octagonal ring gasket 八角环形垫片O.D. outside diameter 外径OR outer ring 外定位环OS&Y outside screw and yoke 明杆支架型PBE plain both ends 两端平口PE plain end 平口PL slip-on welding plate 板式平焊PPL polyphenyl 对位聚苯PSB pressure seal bonnet 压力密封阀盖PSE plain small end 小端平口PWHT post weld heat treatment 焊后热处理R taper pipe external thread 55°锥管外螺纹RC taper pipe internal thread 55°锥管内螺纹RED reduced 异径的RF raised face 突面RJ ring joint face 环连接面TB threaded bonnet 螺纹连接的阀盖TBE threaded both ends 两端螺纹TEMP temperature 温度TFWT tolerance of wall thickness 壁厚偏差THR thread 螺纹TOE threaded one end 一端螺纹TRI-ECC Thr-eccentric 三偏心TSE threaded small ends 小端螺纹S small 小端（支管）SAW submerged arc weld 埋弧焊SCH schedule 壁厚等级SMLS seamless 无缝的SO slip-on 平焊S-OUT steam-out 吹扫孔SR stress relief 应力消除SR short radius 短半径STL stellite 司太立合金SS stainless steel 不锈钢SW socket welding 承插焊WFR wafer 对夹式WN welding neck 带颈对焊WS weld steel pipe 焊接钢管UT ultrasobevel gear：1. 圆锥齿轮2. 斜齿轮3. 行星锥齿轮4. 斜角bimetal：1. 复合钢材2. 二元金属阀门英文缩写词中文对照表21:28:52。
