10kV油纸绝缘电缆户外型终端头制作施工工艺
10kV及以下电力电缆的电缆头制作工艺
10kV及以下电力电缆的电缆头制作工艺当我们熟悉了解和掌握了10kV及以下电力电缆的结构以及电缆头附件的种类和制作电缆头所用材料规格、技术性能及使用条件后，就可以进行电缆头的制作。
电缆终端头制作其目的就是将电缆的两端和输配电设备相连，电缆接头的制作是将敷设的各段电缆连接成一条连续线路，最终达到给输配电设备供电。
为了达到上述的目的施工中不得不将电缆的端头打开，破坏了电缆原有的电气性能、绝缘性能和机械性能。
所以电缆头的制作过程最重要的就是，为了达到其目的尽可能的完善被破坏了的电缆原有电气性能、绝缘性能和机械性能。
因此电缆头的制作必须满足下列的基本要求，即密封性能、绝缘强度、电气距离、接触电阻等各项规定。
为了保证施工质量要求，除了应严格遵守操作工艺规程外，还应采取必要的措施。
(1)电缆接头的施工现场应没有易燃、易爆物质，没有导电粉尘及腐蚀性气体。
周围环境空气相对湿度应不高于60%，周围环境温度不低于5℃。
当不能满足要求时应采取相应的措施。
比如：对施工部位搭棚，对施工现场进行除湿处理，对霜、露、雨水、积雪及时清理，局部加温预热等方法。
(2)室外杆上电缆头制作前应搭设脚手架，并有护身栏。
(3)施工现场要有220V的交流电源。
现场应光线充足，不能满足时应备有临时安全照明。
(4)准备工作应充分，无遗漏，工具材料齐全。
电缆一经打开护套后，尤其是油浸纸绝缘电缆一旦剥开铅护套应全力以赴连续工作，动作要熟练迅速直到封闭完成，尽量少敞开暴露在空气中，以防止潮气入侵。
封铅或焊接接地线时，还要防止过热灼伤铅包和绝缘层。
(5)电缆头的制作过程中，要避免手汗、汗珠、唾沫或其他异物侵入或滴落在芯线、绝缘材料上。
因此，操作中使用的工具、材料应保持清洁。
施工过程中即使要清理手上的无污渍，清洗时最好使用航空汽油或丙酮。
(一) 10kV油浸纸绝缘电缆终端头制作工艺1.10kV户外油浸纸绝缘电缆终端头制作工艺下面以WD改进型10kV户外油浸纸绝缘电缆终端头为例介绍其工艺操作过程。
10kv交联聚乙烯绝缘电缆户内、户外热缩终端头制作工艺标准
10（6）KV交联聚乙烯绝缘电缆户内、户外热缩终端头制作1 范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作。
2 施工准备2.1 设备及材料要求：2.1.1 所用设备及材料要符合电压等级及设计要求，并有产品合格证明。
2.1.2 主要材料：绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。
辅助材料：接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油。
2.2 主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
2.3 作业条件：2.3.1 有较宽敞的操作场地，施工现场干净，并备有220V交流电源。
2.3.2 作业场所环境温度在0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
2.3.3 高空作业（电杆上）应搭好平台，在施工部位上方搭好帐篷，防止灰尘侵入（室外）。
2.3.4 变压器、高压开关柜（高压开关）、电缆均安装完毕，电缆绝缘合格。
3 操作工艺厂家有操作工艺可按厂家操作工艺进行。
无工艺说明时，可按以下制作程序进行。
要求从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。
3.1 工艺流程：绝缘检测设备点件检查剥除电缆护层→焊接地线→包绕填充、固定三叉手套→剥铜屏蔽层和半导电层→固定应力管→压接端子→固定相色密封管→送电运行验收固定绝缘管固定防雨裙→固定密封管→固定相色管→送电运行验收3.2 设备点件检查：开箱检查实物是否符合装箱单上数量，外观有无异常现象，按操作顺序摆放在大瓷盘中。
3.3 电缆的绝缘摇测：将电缆两端封头打开，用2500V摇表、测试合格后方可转入下道工序。
3.4 剥除电缆护层（图2-23）：图2-23 图2-24 图2-253.4.1 剥外护层：用卡子将电缆垂直固定。
从电缆端头量取750mm（户内头量取550mm），剥去外护套。
3.4.2 剥铠装：从外护层断口量取30mm铠装，用铅丝绑后，其余剥去。

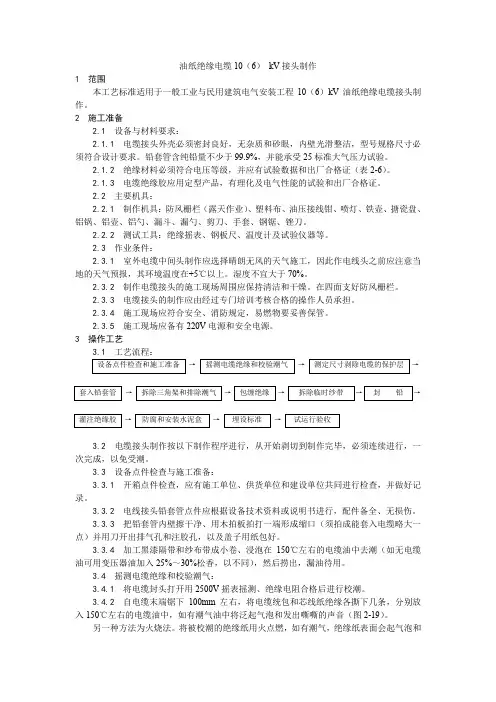

004油纸绝缘电缆10(6) kv接头制作.doc
油纸绝缘电缆10（6）kV接头制作1 范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV油纸绝缘电缆接头制作。
2 施工准备2.1 设备与材料要求：2.1.1 电缆接头外壳必须密封良好，无杂质和砂眼，内壁光滑整洁，型号规格尺寸必须符合设计要求。
铅套管含纯铅量不少于99.9%，并能承受25标准大气压力试验。
2.1.2 绝缘材料必须符合电压等级，并应有试验数据和出厂合格证（表2-6）。
2.1.3 电缆绝缘胶应用定型产品，有理化及电气性能的试验和出厂合格证。
2.2 主要机具：2.2.1 制作机具：防风栅栏（露天作业）、塑料布、油压接线钳、喷灯、铁壶、搪瓷盘、铝锅、铝壶、铝勺、漏斗、漏勺、剪刀、手套、钢锯、锉刀。
2.2.2 测试工具：绝缘摇表、钢板尺、温度计及试验仪器等。
2.3 作业条件：2.3.1 室外电缆中间头制作应选择晴朗无风的天气施工，因此作电线头之前应注意当地的天气预报，其环境温度在+5℃以上。
湿度不宜大于70%。
2.3.2 制作电缆接头的施工现场周围应保持清洁和干燥。
在四面支好防风栅栏。
2.3.3 电缆接头的制作应由经过专门培训考核合格的操作人员承担。
2.3.4 施工现场应符合安全、消防规定，易燃物要妥善保管。
2.3.5 施工现场应备有220V电源和安全电源。
3 操作工艺3.1 工艺流程：→→→→→→→→→3.2 电缆接头制作按以下制作程序进行，从开始剥切到制作完毕，必须连续进行，一次完成，以免受潮。
3.3 设备点件检查与施工准备：3.3.1 开箱点件检查，应有施工单位、供货单位和建设单位共同进行检查，并做好记录。
3.3.2 电线接头铅套管点件应根据设备技术资料或说明书进行，配件备全、无损伤。
3.3.3 把铅套管内壁擦干净、用木拍板拍打一端形成缩口（须拍成能套入电缆略大一点）并用刀开出排气孔和注胶孔，以及盖子用纸包好。
3.3.4 加工黑漆隔带和纱布带成小卷、浸泡在150℃左右的电缆油中去潮（如无电缆油可用变压器油加入25%～30%松香，以不同），然后捞出，漏油待用。
SGBZ-0603 10(6)kV油纸绝缘电缆户内型终端头制作施工工艺标准
SGBZ-0603 10（6）kV油纸绝缘电缆户内型终端头制作施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV电纸绝缘电缆户内终端头制作。
2、施工准备2.1设备及材料要求：2.1.1电缆终端头应用定型产品，各部衔接处均应封闭严密，附件齐全，并有出厂合格证（表2.1.1.1、2.1.1.2）。
NTB型电缆终端头 NTB型电缆终端头主要材料表表2.1.1.1主要材料表表2.1.1.2格证，绝缘胶应有理化和电气性能的试验单。
2.1.3固定电缆头的金属紧固件均应用热镀锌件，并配齐相应的螺母、垫圈和弹簧垫。
2.2主要机具：2.2.1制作机具：喷灯、钢锯、油压接线钳、塑料布、铁壶、搪瓷盘、铝锅、铝壶、铝勺、漏勺、漏斗、剪刀、手套、钢卷尺、电炉子等。
2.2.2安装机具：台钻、电焊机、电锤、扳手、钢卷尺等。
2.2.3测试工具：摇表、钢板尺、温度计、试验仪器等。
2.3作业条件：2.3.1电缆终端头的制作应选择晴朗的无风天气制作，其环境温度在＋5℃以上，其空气相对温度宜为70%以上。
2.3.2施工现场及其周围应清洁、干燥。
2.3.3土建工程基本施工完，墙面、屋顶的浆活完毕，相关电气设备安装完毕，施工现场应符合安全、消防规定，易燃物要妥善保管。
2.3.4施工现场应有220V电源和安全电源。
2.3.5电缆终端头的制作，应由经过专门培训考核合格的施工人员承担。
3、操作工艺3.1工艺流程：设备点件检查→摇测电缆绝缘和校验潮气→剥去电缆的保护层和钢带→焊接地线→剥去铅皮→套入耐油胶管→压接线鼻子→装配电缆终端头→固定电缆终端头→灌注电缆绝缘胶→接地校核相位→试运行与验收3.2电缆终端头制作按以下制作程序进行。
从开始剥切到制作完毕，必须连续进行，一次完成以免受潮。
3.3设备点件检查：3.3.1开箱点件检查，应有施工单位、供货单位或建设单位共同进行检查，并做好记录。
kV油纸绝缘电缆户外型终端头制作质量管理
10（6）kV油纸绝缘电缆户外型终端头制作质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本质量管理适用于一般工业与民用建筑电气安装工程10（6）kV油纸绝缘电缆户外型终端头制作。
2、施工准备2.1设备及材料要求：2.2主要机具：2.3作业条件：℃以上，其空气相对湿度在70%以下。
3、操作工艺3.1工艺流程：设备点件检查及准备工作→摇测电缆绝缘和校验潮气→剥去电缆的保护层和钢带→剥铅皮和套入铜压盖→压接出线铜杠和排潮包缠绝缘层→装配电缆终端盒→电缆终端头安装固定→灌注绝缘胶→试运行验收3.2电缆终端头制作按以下制作程序进行。
从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。
3.3设备点件检查及准备工作：3.4摇测电缆绝缘和校验潮气：℃图3.4.2另一种校潮方法是火烧法：将绝缘纸撕下，用火点燃，如有潮气，绝缘纸表面会起气泡和发出嘶嘶的声音。
℃电缆油内、赶净潮气，放在漏勺内待用。
3.5剥去电缆的保护层（图3.5）图注：图中尺寸不同电缆终端头，要求不一，施工时按说明书进行，本图仅供参考。
φ2mm裸铜线扎一道三匝绑线，然后用电工刀割去麻皮保护层。
φ2mm的裸铜线绑扎二道，每道三匝的绑线，或用电缆本身钢带三分之二宽作卡子，采用咬口的方法，将卡子打牢，固定两道卡子，以防钢带松开。
3.6焊地线：2电缆用16mmm2、120mm2电缆用25mm2铜线），剥开10～15cm，并将铜线拉直，平铺在钢带和铅皮上，铅皮上用φ2铜线绑扎3～5匝，钢带上用卡子咬口卡牢。
3.7剥铅、胀铅和套入铜压盖：图3.7.1°～45°，将铅包胀成45°图3.7.2顺电缆芯绝缘纸缠绕的方向，用油浸纱带以半重叠法包缠一层临时保护包布，油浸纱带包至离电缆末端的距离等于出线铜杠孔的深度加10mm。
在三芯分开处至统包再缠一屋油浸纱带。
最新【工艺标准】10kV油纸绝缘电缆户内型终端头制作工艺标准
天马行空官方博客：/tmxk_docin；QQ:1318241189；QQ群：175569632 10kV油纸绝缘电缆户内型终端头制作工艺标准1范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV 电纸绝缘电缆户内终端头制作。
2 施工准备2.1 设备及材料要求：2.1.1 电缆终端头应用定型产品，各部衔接处均应封闭严密，附件齐全，并有出厂合格证（表2-2、2-3）。
NTB型电缆终端头NTB型电缆终端头主要材料表主要材料表表2-2 表2-32.1.2 电缆绝缘胶和环氧树脂胶应是定型产品，必须符合电压等级和设计要求，应有产品合格证，绝缘胶应有理化和电气性能的试验单。
2.1.3 固定电缆头的金属紧固件均应用热镀锌件，并配齐相应的螺母、垫圈和弹簧垫。
2.22.2 主要机具：2.2.1 制作机具：喷灯、钢锯、油压接线钳、塑料布、铁壶、搪瓷盘、铝锅、铝壶、铝勺、漏勺、漏斗、剪刀、手套、钢卷尺、电炉子等。
2.2.2 安装机具：台钻、电焊机、电锤、扳手、钢卷尺等。
2.2.3 测试工具：摇表、钢板尺、温度计、试验仪器等。
2.3 作业条件：2.3.1 电缆终端头的制作应选择晴朗的无风天气制作，其环境温度在＋5℃以上，其空气相对温度宜为70%以上。
2.3.2 施工现场及其周围应清洁、干燥。
2.3.3 土建工程基本施工完，墙面、屋顶的浆活完毕，相关电气设备安装完毕，施工现场应符合安全、消防规定，易燃物要妥善保管。
2.3.4 施工现场应有220V电源和安全电源。
2.3.5 电缆终端头的制作，应由经过专门培训考核合格的施工人员承担。
3 操作工艺3.13.1 工艺流程：设备点件检查→摇测电缆绝缘和校验潮气→剥去电缆的保护层和钢带→焊接地线→剥去铅皮→套入耐油胶管→压接线鼻子→装配电缆终端头→固定电缆终端头→灌注电缆绝缘胶→接地校核相位→试运行与验收3.2 电缆终端头制作按以下制作程序进行。
从开始剥切到制作完毕，必须连续进行，一次完成以免受潮。
10kv电缆终端制作工艺
10KV电缆热缩终端接头工艺流程：①制作时对环境的要求：10kV电缆热缩终端头的制作必须在天气晴朗、空气干燥的情况下进行，施工场地应清洁无飞扬的灰尘或纸屑。
②制作时对电缆的要求：所制作的10kV电缆外观应整洁无破损，并做绝缘电阻、直流耐压试验，经试验合格后方可进行。
③剥切外护套按10kv三芯交联电缆终端头剖切图所示④剥切铠装层：自外套切口处保留50mm（去漆），用铜绑线扎固定后其余剥除。
注意切割深度不得超过铠装厚度的2/3，切口应平齐，不应有尖角、锐边，切割时勿伤内层结构。
⑤剥切内衬层及填充物：自铠装借口处保留20mm内衬层，其余及其填充物剥除。
注意不得伤及铜屏蔽层。
⑥安装地线：用铜绑线将地线扎紧在各相铜屏蔽层和去漆的钢铠上,并焊劳,.注意扎丝不少于3道，焊面不小于圆周的1/3，焊点及扎丝头应处理平整，不应留有尖角、毛刺。
地线的密封端应做防潮处理（渗锡或绕包密封胶）。
⑦绕包填充胶：用填充绕包填充电缆分支处根部空隙及内衬层裸露部分的凹陷，外形似橄榄状，外径略大于电缆本体。
在清理干净的地线和外护套切口处朝电缆方向绕包一层30mm宽的密封胶。
⑧固定指套：将指套套至线芯根部后加热固定，先缩根部，在缩袖口及手指。
注意脚热火焰朝收缩方向、软硬适中并不断旋转、移动。
⑨剥切同屏蔽层：自指套端部量取50mm同屏蔽层，用聚录乙烯自粘带临时固定后其余同屏蔽层剥除。
注意切口应平齐，不得留有尖角。
⑩剥切外半导体电层：按照右图所示尺寸，保留同屏蔽切口20mm以内的半导体电层，其余剥除。
注意切口应平齐，不留残迹（用清洗剂清洁绝缘层表面），切勿伤及主绝缘层。
⑪固定应力控制管：剥除临时固定胶带，搭接铜屏蔽层20mm，并从该点起加热固定。
注意加热火焰朝收缩方向，软硬适中并不断旋转、移动。
⑫剥除主绝缘层：在线芯端部切除端子孔深加5mm的主绝缘层。
注意不得伤及导电线芯。
⑬切削反应锥：自主绝缘断口处量取40mm，削成35mm锥体，留5mm内半导电层，要求锥体圆整。
10kV电缆终端头制作方法及要点
10kV电缆终端头制作方法及要点在配电线路运行维护过程中，我们都知道设备及线路的使用年限与其施工工艺密切相关，好的施工工艺可以保证设备安全稳定运行，接下来介绍10kV电缆终端头制作的标准工艺。
一、电缆的基本结构二、电缆各部分的作用半导体层的作用：电缆导体由多根导线绞合而成，它与绝缘层之间易形成气隙，导体表面不光滑，会造成电场集中。
在导体表面加一层半导电材料的屏蔽层，它与被屏蔽的导体等电位并与绝缘层良好接触，从而避免在导体与绝缘层之间发生局部放电，这一层屏蔽为内屏蔽层；同样在绝缘表面和护套接触处也可能存在间隙，是引起局部放电的因素，故在绝缘层表面加一层半导电材料的屏蔽层，它与被屏蔽的绝缘层有良好接触，与金属护套等电位，从而避免在绝缘层与护套之间发生局部放电，这一层屏蔽为外屏蔽层。
外护层用途：防止电缆受潮，进水，绝缘受腐蚀，保护电缆内部。
钢铠用途：保护电缆不被外力所伤和保护接地。
导体：传导电流。
铜屏蔽层的作用：在正常运行时通过电容电流；当系统发生短路时，作为短路电流的通道，同时也起到屏蔽电场的作用。
n由此可见，如果电缆中这层外半导体层和铜屏蔽不存在，三芯电缆中芯与芯之间发生绝缘击穿的可能性非常大。
三、做电缆头前的准备工作和注意事项准备工作a.了解所做电缆的运行情况；b.对所做电缆进行绝缘摇测，合格后方可制作；c.根据现场实际情况对所做电缆头的长度进行测量和比对；d.如是旧电缆要记住相序。
注意事项a. 基本要求，电缆头是电缆线路中最薄弱的部分，其制作质量的好坏是电缆线路能否安全运行的关键，应给予足够的重视。
b. 电缆头在制作时要防潮，不应在雨天、雾天、大风天做电缆头，平均气温低于0℃时，电缆应预先加热。
c. 施工中要保证手和工具、材料的清洁。
操作时不应做其他无关的事（特别不能抽烟！）。
d. 所用电缆附件应预先试装，检查规格是否同电缆一致，各部件是否齐全，检查出厂日期，检查包装（密封性），防止剥切尺寸发生错误。
10KV电缆终端头制作工艺
10KV电缆终端头制作工艺10kV交联聚乙烯绝缘热缩终端头的制作方法：一、准备工作工具：1）液压钳两套、2)电缆制作支架、3）锯子、4）扁嘴钳、5）电工刀、6）锉刀、7）工作手套、8）螺丝刀、9）砂纸、10）胶布、11）电缆头、12）兆欧表、13）放电棒、14）刷子、15）记号笔、16）量尺、17）刀片、18）热缩液化喷火枪、19）氧气瓶、20）电烙铁二、检查安装配件是否齐全，打开电缆配件箱检查附件是否有缺漏，并且对照说明书进行查看。
三、进行电缆的制作1) 固定电缆末端先将电缆末端校直，并将其固定在电缆支架上。
并对电缆的外表进行清洁，对户外终端由末端量取750mm(户内终端量取550mm)，并用记号笔做记号，在量取处刻一环形刀痕，切记要注意力度。
2) 剥切电缆(1) 顺电缆方向破开塑料护层，然后向两侧分开剥除。
(2) 在护层口处向上略低于30mm处用铜线绑扎铠装层，作临时绑扎，并锯开钢带。
(锯口要整齐)(3) 在钢带断口处保留内衬层20mm，其余剥去。
(4) 摘去填充物，分开线芯。
(5) 此处记得留钢凯30mm长，内保护层10mm，其余的小心剥离，以免伤到铜屏蔽层。
尾端的铜屏蔽层用胶带绑好，以免散开。
3) 固定钢凯地线(1) 将钢凯上的油漆铁锈打光亮，然后把配件里的“钢凯地线”标志环的地线用大恒力的弹簧固定在钢凯上，此处应该记得要预留10-20mm的钢凯头，为了防止恒力弹簧的走动。
(2) 然后将恒力弹簧绕地线一圈，把地线露的头回折，再用恒力弹簧继续缠绕。
(3) 用填充胶把从切口以下的50mm到整个恒力弹簧还有钢凯以及内护层，用填充胶充分均匀的填充两圈，而且填充胶应该拉细到原来的四分之三。
4) 固定铜屏蔽地线(1) 在三相分叉处和根部包绕填充胶使其外观平整，略呈苹果形，最大直径大于电缆外径约15mm。
(2) 清洁电缆护套(安装分支指套处)。
(3) 套进分支指套，使其与芯线根部尽量靠紧，然后用慢火环形由指套根部往两端先向下后向上加热收缩固定，待完全收缩后，端部应有少量胶液挤出。
10KV电缆终端头制作
10KV电缆终端头制作电缆与电气设备的连接，需经过一种特殊的装置——电缆终端头。
电缆终端头制作是电缆安装工程中重要的一个环节，其基本操作步骤如下：1、剥外护套：为防止钢甲松散，应先在钢甲切断处内侧把外护层剥去一圈（外侧留下），做好卡子，用铜丝绑紧或用胶带包绕，最后剥外护套。
2、锯钢甲：固定钢铠，顺钢铠包紧方向锯一环形深痕，（不能锯断第二层钢铠，否则会伤到电缆），用一字螺丝刀撬起（钢甲边断开），再用钳子拉下并转松钢铠，脱出钢铠带，处理好锯断处的毛刺。
3、剥内护绝缘层：注意保护好色相标识线，保证铜屏蔽层与钢甲之间的绝缘。
4、焊接屏蔽层接地线：把内护层外侧的铜屏蔽层铜带上的氧化物去掉，涂上焊锡。
把接地线分成三股，在涂上焊锡的铜屏蔽层上绑紧，处理好绑线的头，再用焊锡与铜屏蔽层焊住，焊住线头。
5、铜屏蔽层处理：在电缆芯线分叉处做好色相标记，测量好铜屏蔽层切断处位置，用焊锡焊牢，在切断处内侧用铜丝扎紧，用刀划一浅痕，慢慢将铜屏蔽带撕下，最后顺铜带扎紧方向解掉铜丝。
6、剥半导电层：在离铜带断口10mm处为半导电层断口，断口内侧包一圈胶带作标记。
在预定的半导电层剥切处，用刀划一环痕，从环痕向未端划多条痕。
然后将这些条形半导电层撕下。
用刀划痕时不应损伤绝缘层，半导电层断口应整齐。
主绝缘层表面应无刀痕和残留的半导电材料。
7、清洁主绝缘层表面：用清洁纸清洁时从绝缘端向半导体层。
8、安装分支手套：在内绝缘层和钢甲这段用填料包平，在手指口和外护层防潮处涂上密封胶，套上手套，电缆分支中间尽量少缩。
9、安装应力管：应力管在三芯离分叉处的距离50mm，应力管要套住铜带20mm，外半导电层已留出20mm，在半导电层断口处涂应力疏散胶，主绝缘表面涂硅脂。
10、安装绝缘管和接线端子：量好电缆固定位置和各相引线所需长度，锯掉多余的引线。
测量接线端子压接芯线的长度，按尺寸剥去主绝缘层，芯线上涂点硅脂，压接线端子（千万要对好接线螺丝穿孔的方向！）。
056-10KV油浸纸绝缘电缆热缩型终端头施工课件课件
标题：6—10KV油浸纸绝缘电缆热缩型终端头施工作业指导书标准编号：Q/JH121.10503.05-2004第2版第0次修改归口部门：工程管理部批准人：梁凤山修订时间：2004.041 总则本作业指导书规定6—10KV油浸纸绝缘电热缩型终端头现场施工操作规程和质量标准。
适用于6—10KV交流和60—75KV直流油浸纸绝缘热缩型终端头的现场施工方法。
2 设备或材料要求2.1 引用标准《电气装置工程安装施工及验收规范》（GB50172—92）第六章。
《吉林省10KV及以下电气安装规程》第三章第五节。
参考资料石化总公司上海石化总厂的《电力电缆安装与运行》。
武汉高压研究所、吉林辐射化学研究所合编的《热缩电缆头安装工艺Z》，《直流75KV截面为95mm2除尘器电缆WSC—75/1.4热缩终端头安装工艺》。
2.2 材料要求2.2.1 近年来国内热缩材料用于电力电缆接头越来越广泛，其特点是可靠性强，工艺简单。
热缩材料的特点是以人工方法，给材料一弹性记忆，目前基本用辐照的方法，材料经辐照后加热扩张，冷却成形后（即冷却条件去除），立即恢复其原有的形状。
国内生产热缩电缆终端接头厂家很多，各家型号不统考一，制作尺寸有所出入，本篇针对吉林市辐射化学工业公司产品，编排操作规程。
若施工中遇到其他厂家产品，可根据相应厂家说明书，对应开剥尺寸，操作工艺进行终端头的制作。
吉林市辐射化学工业公司生产的10KV、35KV热缩电缆附件型号规格表示法。
本文是油浸纸绝缘电缆终端头施工操作规程，使用的热缩电缆终端材料，应是NSZ—10/型或WSZ—10/型。
热缩电缆终端头材料，应带有产品合格证及使用说明。
3主要机具液化气罐、喷枪、手锯、接线端子压接钳、电烙铁4作业条件4.1 制作电缆头的有关设备、电缆敷设均已施工完毕，电缆经耐压合格，固定电缆头用的支架安装完毕，符合电缆头施工要求。
4.2 室外作业，则须选无风、雨、雪、雾天气作业，设工作棚，相对湿度在65%以下，气温应在5℃以上，低于5℃时须采取加温措施。
电缆头制作
GD2301003 总承包施工单位广东省电白建筑工程总公司单位（子单位）工程名称学生公寓楼工程分部工程建筑电气交底部位电缆头制作日期2015-3-24 交底内容：交底内容：油纸绝缘电缆10（6）kV 户外型终端头制作1 范围交本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV 油纸绝缘电缆户外型终端头制作。
2 施工准备2.1 设备及材料要求：2.1.1 电缆终端头型号、规格应符合电压等级、使用环境及设计要求。
2.1.2 电缆终端头，应由电缆附件厂家配套供应，其主要部件、附件应齐全，绝缘套管不得有裂纹、损伤、并有使用说明书及合格证。
底 2.1.3 电缆绝缘胶的型号及电压等级应符合要求并应有理化及电气性能试验单及合格证。
2.1.4 金属紧固件，均应用热镀锌件。
2.1.5 其他辅料有：黑玻璃漆带，封铅、硬脂酸，铜绞线、白布、黄铅粉、甘油、汽油、电缆油等。
2.2 主要机具：2.2.1 制作机具：防风栅、塑料布、油压接线钳、喷灯、铁壶、铝壶、搪瓷盘、铝锅、内铁勺、漏勺、手套、漏斗、电炉子、钢锯、钢丝刷，温度计、剪刀等。
2.2.2 安装机具：滑车、大绳、扳手、台钻、电焊机和气焊工具等。
2.2.3 测试工具：摇表、钢卷尺、钢板尺及试验仪器等。
2.3 作业条件2.3.1 室外电缆终端头的制作应选择晴朗无风的天气施工，环境温度在+5℃以上，其空气相对湿度在70%以下。
2.3.2 施工现场及其周围应清洁干燥，操作平台要牢固，四月应搭设防风栅。
容 2.3.3 施工现场应备有220V 电源和安全电源。
2.3.4 施工现场应符合安全消防规定，易燃物要妥善保管。
2.3.5 电缆终端头制作人员应经过专门培训并考核合格，方可施工操作。
3 操作工艺3.1 工艺流程：设备点件检查及准备工作→摇测电缆绝缘和校验潮气→剥去电缆的保护层和钢带→剥铅皮和套入铜压盖→压接出线铜杠和排潮包缠绝缘层→装配电缆终端盒→电缆终端头安装固定→灌注绝缘胶→试运行验收GD2301003 总承包施工单位广东省电白建筑工程总公司单位（子单位）工程名称学生公寓楼工程分部工程建筑电气交底部位电缆头制作日期2015-3-243.2 电缆终端头制作按以下制作程序进行。
10kv电缆终端制作程序及工艺
10kv电缆终端制作程序及工艺
10kV电缆终端制作程序及工艺涉及电力行业的专业知识和技术操作，以下是一般的步骤和工艺流程：
1、材料准备：
终端头：包括终端套管、终端子、终端子屏蔽壳等。
绝缘层剥除工具、绝缘层厚度测量工具、切割工具等。
终端绑扎带、密封胶等。
2、测量和准备：
使用绝缘层厚度测量工具测量电缆绝缘层的厚度。
根据测量结果，选择适当的终端头和终端子。
使用切割工具剥离电缆绝缘层，确保裸露的导体长度符合要求。
3、终端安装：
将电缆终端套管滑入电缆绝缘层裸露的部分，并确保终端套管的长度和绝缘层的剥离长度匹配。
确保终端子与电缆导体紧密连接，并使用特定的工具和技术进行终端子的固定。
在终端子和终端套管之间，使用适当的终端子屏蔽壳进行屏蔽。
4、终端固定：
使用终端绑扎带进行电缆终端的固定，确保其稳定和牢固。
建议进行终端的密封处理，使用密封胶或绝缘胶带等材料进行密封，保护终端头免受潮湿和腐蚀。
10kV及以下电力电缆的电缆头制作工艺
10kV及以下电力电缆的电缆头制作工艺当我们熟悉了解和掌握了10kV及以下电力电缆的结构以及电缆头附件的种类和制作电缆头所用材料规格、技术性能及使用条件后，就可以进行电缆头的制作。
电缆终端头制作其目的就是将电缆的两端和输配电设备相连，电缆接头的制作是将敷设的各段电缆连接成一条连续线路，最终达到给输配电设备供电。
为了达到上述的目的施工中不得不将电缆的端头打开，破坏了电缆原有的电气性能、绝缘性能和机械性能。
所以电缆头的制作过程最重要的就是，为了达到其目的尽可能的完善被破坏了的电缆原有电气性能、绝缘性能和机械性能。
因此电缆头的制作必须满足下列的基本要求，即密封性能、绝缘强度、电气距离、接触电阻等各项规定。
为了保证施工质量要求，除了应严格遵守操作工艺规程外，还应采取必要的措施。
(1)电缆接头的施工现场应没有易燃、易爆物质，没有导电粉尘及腐蚀性气体。
周围环境空气相对湿度应不高于60%，周围环境温度不低于5℃。
当不能满足要求时应采取相应的措施。
比如：对施工部位搭棚，对施工现场进行除湿处理，对霜、露、雨水、积雪及时清理，局部加温预热等方法。
(2)室外杆上电缆头制作前应搭设脚手架，并有护身栏。
(3)施工现场要有220V的交流电源。
现场应光线充足，不能满足时应备有临时安全照明。
(4)准备工作应充分，无遗漏，工具材料齐全。
电缆一经打开护套后，尤其是油浸纸绝缘电缆一旦剥开铅护套应全力以赴连续工作，动作要熟练迅速直到封闭完成，尽量少敞开暴露在空气中，以防止潮气入侵。
封铅或焊接接地线时，还要防止过热灼伤铅包和绝缘层。
(5)电缆头的制作过程中，要避免手汗、汗珠、唾沫或其他异物侵入或滴落在芯线、绝缘材料上。
因此，操作中使用的工具、材料应保持清洁。
施工过程中即使要清理手上的无污渍，清洗时最好使用航空汽油或丙酮。
(一) 10kV油浸纸绝缘电缆终端头制作工艺1.10kV户外油浸纸绝缘电缆终端头制作工艺下面以WD改进型10kV户外油浸纸绝缘电缆终端头为例介绍其工艺操作过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV油纸绝缘电缆户外型终端头制作。
2 施工准备2.1 设备及材料要求：2.1.1 电缆终端头型号、规格应符合电压等级、使用环境及设计要求。
2.1.2 电缆终端头，应由电缆附件厂家配套供应，其主要部件、附件应齐全，绝缘套管不得有裂纹、损伤、并有使用说明书及合格证。
2.1.3 电缆绝缘胶的型号及电压等级应符合要求并应有理化及电气性能试验单及合格证。
2.1.4 金属紧固件，均应用热镀锌件。
2.1.5 其他辅料有：黑玻璃漆带，封铅、硬脂酸，铜绞线、白布、黄铅粉、甘油、汽油、电缆油等。
2.2 主要机具：2.2.1 制作机具：防风栅、塑料布、油压接线钳、喷灯、铁壶、铝壶、搪瓷盘、铝锅、铁勺、漏勺、手套、漏斗、电炉子、钢锯、钢丝刷，温度计、剪刀等。
2.2.2 安装机具：滑车、大绳、扳手、台钻、电焊机和气焊工具等。
2.2.3 测试工具：摇表、钢卷尺、钢板尺及试验仪器等。
2.3 作业条件2.3.1 室外电缆终端头的制作应选择晴朗无风的天气施工，环境温度在+5℃以上，其空气相对湿度在70%以下。
2.3.2 施工现场及其周围应清洁干燥，操作平台要牢固，四月应搭设防风栅。
2.3.3 施工现场应备有220V电源和安全电源。
2.3.4 施工现场应符合安全消防规定，易燃物要妥善保管。
2.3.5 电缆终端头制作人员应经过专门培训并考核合格，方可施工操作。
3 操作工艺3.1 工艺流程：设备点件检查及准备工作 → 摇测电缆绝缘和校验潮气 → 剥去电缆的保护层和钢带 →剥铅皮和套入铜压盖 → 压接出线铜杠和排潮包缠绝缘层 → 装配电缆终端盒 →电缆终端头安装固定 → 灌注绝缘胶 → 试运行验收3.2 电缆终端头制作按以下制作程序进行。
从开始剥切到制作充毕必须连续进行，一次完成，以免受潮。
3.3 设备点件检查及准备工作：3.3.1 开箱点件检查，应有施工单位与供货单位或建设单位（监理工程师）共同进行检查，并做好记录。
3.3.1.1 电缆终端盒点件应根据设备技术资料或说明书进行，配件齐全，无损伤。
3.3.1.2 电缆端头盒的型号必须符合设计要求，各配件相吻合。
3.3.2 铜压盖及出线铜杠挂锡。
拆下铜压盖，将封铅部分及出线铜杠接线孔内壁挂锡。
3.3.3 将电缆终端盒内部用钢丝刷除去污物及铁锈，然后用布沾汽油连同瓷套管内外均擦试干净。
3.3.4 准备好电缆终端盒全部密封垫，大盖采用橡皮垫或鸡毛纸垫，瓷套管及加剂孔均采用鸡毛纸垫。
3.3.5 三只套管进行试装，应紧密无误。
3.3.6 瓷套管与大盖结合缝处涂上黄铅粉与甘油调合胶，以便密封。
3.3.7 加工好防扭抱箍、电缆固定支架。
3.4 摇测电缆绝缘和校验潮气：3.4.1 将电缆封头打开，用2500V摇表摇测绝缘电阻，合格后进行校潮。
3.4.2 进行校潮：自电缆末端锯下100mm的电缆，内外层撕下几条统包纸和芯线绝缘纸，分别放入140～150℃的电缆油内（如无电缆油可用变压器油及25%松香混合剂），如有潮气，油中将泛起气泡和发出嘶嘶的声音（图2-5）。
另一种校潮方法是火烧法：将绝缘纸撕下，用火点燃，如有潮气，绝缘纸表面会起气泡和发出嘶嘶的声音。
3.4.3 电缆绝缘纸有潮气浸入时，应逐段切除，直至校潮合乎要求为止。
在校潮前将加工好的黑漆葛带放入140～150℃电缆油内、赶净潮气，放在漏勺内待用。
图2-53.5 剥去电缆的保护层（图2-6）。
剥切尺寸 (mm) 电缆剥切尺寸 (mm)终端盒型号 WDZ A C剥切尺寸 铜芯 铝芯A 630 700 760 730 封铅 封铅B 350 420 480 450C 230 230 230 470 570 270 150 250 25 接线柱D 0.6/1kV为20，8.7/10kV为25 510 610 310 150 250 25 内孔深E 接线柱内孔深+10 480 580 280 150 250 25 +10WD改进型油浸纸绝缘电缆终端头剥切尺寸图 WDC型油浸纸绝缘电缆终端头剥切尺寸图图2-6注：图中尺寸不同电缆终端头，要求不一，施工时按说明书进行，本图仅供参考。
3.5.1 剥麻皮或塑料护套，距离电缆末端900mm处，用φ2mm裸铜线扎一道三匝绑线，然后用电工刀割去麻皮保护层。
3.5.2 剥钢带：3.5.2.1 用汽油棉丝将钢带擦干净，距离电缆末端830mm～880mm处，同样用φ2mm的裸铜线绑扎二道，每道三匝的绑线，或用电缆本身钢带三分之二宽作卡子，采用咬口的方法，将卡子打牢，固定两道卡子，以防钢带松开。
3.5.2.2 锯钢带时必须在第一道卡子外沿处锯一环形深痕，其深度不得超过钢带厚度的三分之二，不得锯透，用螺丝刀将钢带尖端撬起，然后用钳子将钢带夹紧撕掉，将钢带锯口处用锉刀修理钢带毛刺，使之圆滑。
3.6 焊地线：3.6.1 用汽油棉丝将铅包擦试干净，冬季施工时可用喷灯加热后将铅包擦拭干净。
用钢锯条或钢锉将钢带锉光。
3.6.2 将多股塑料铜线（120mm2电缆用16 mm2、120 mm2电缆用25 mm2铜线），剥开10～15cm，并将铜线拉直，平铺在钢带和铅皮上，铅皮上用φ2铜线绑扎3～5匝，钢带上用卡子咬口卡牢。
3.6.3 焊地线，用喷灯将钢带和铅皮加温后，用硬脂酸清洗干净，并在钢带上涂以焊油，用封铅将地线焊牢，要求表面光滑，应焊接两层钢带，不应虚焊。
3.7 剥铅、胀铅和套入铜压盖：3.7.1 剥铅：剥铅前套入铜压盖。
在电缆末端530mm处，在铅包上用电工刀刻一环形深痕，其深度不得超过铅包厚度的二分之一，然后用剥铅刀在电缆的末端至环形痕间进行剥铅。
具体做法：用电工刀从环形痕处往末端划两条平行深痕，其深度为铅包厚度的二分之一，两线距离约10 mm2，然后从末端将铅条撕去，再将铅包剥除（图2-7）。
3.7.2 胀铅：见图2-9，顺统包纸的缠绕方向与胀铅口成30°～45°角，将铅包胀成45°喇叭口，要光滑、对称无毛刺。
胀喇叭口示意图见图2-8。
图2-7 图2-83.7.3 解除统包绝缘纸，从胀铅口往外，在统包纸上包缠25mm长的临时油浸纱带约5层，从终端至油浸纱带边缘用手撕去统包绝缘纸，其后用电工刀割去填料，注意下刀方向应使刀滑脱时不致损伤芯线绝缘纸。
3.7.4 掰芯线：见图2-9，一只手用力握住芯线根部，另一只手轻轻地掰开芯线，不得用力过猛，以免损伤芯线，芯线分开后，用干净的手拆棉丝蘸酒精擦去电缆油，顺电缆芯绝缘纸缠绕的方向，用油浸纱带以半重叠法包缠一层临时保护包布，油浸纱带包至离电缆末端的距离等于出线铜杠孔的深度加10mm。
在三芯分开处至统包再缠一层油浸纱带。
图2-93.8 压接出线铜杠排潮气和包缠绝缘层：3.8.1 切去各芯线末端的绝缘纸，切去的长度等于出线铜杠孔深度加10mm（切时不可伤坏线芯），然后用纱布除掉芯线上的氧化层，用棉丝蘸汽油擦去污物，再用专用的缩径油压接线钳压牢。
3.8.2 拆除临时油浸纱带及相色纸，拆除各芯线上的临时油浸纱带（统包纸上的不拆）把每相的相色纸撕掉。
3.8.3 包缠油浸黑漆隔带：在各芯线上顺电缆纸绝缘缠绕的方向，以半重叠法包缠4层。
在三芯分叉处向上200mm处以半重叠法再包4层。
3.8.4 排除潮气：将统包纸上的临时油浸纱带拆除，换用黑漆隔带，共八层使之平滑，并扎紧在三芯根部，用加温电缆油从电缆根部往芯线末端浇进行排潮。
3.9 装配电缆终端盒与封铅（图2-10、图2-11）。
图2-103.9.1 装配电缆终端盒：将终端盒大盖上的橡皮垫表面涂上层酚醛胶合漆，把终端盒下半只套入电缆，根据相位分别套入上盖与瓷套管中， 出线铜杠头分别穿出瓷套管后，将图2-11下半只终端盒用螺丝拧紧（须注意垫料的正确位置），把出线铜杠的橡皮垫圈、铜整圈及铜帽装紧。
3.9.2 封铅：摆好电缆终端盒并封铅，使电缆终端盒中心与电缆的中心线重合，并放平稳，打开加剂孔螺帽，进行封铅。
先用喷灯烘烤封铅处，并用脂肪精去污。
封铅滴铅法：用喷灯将封铅烤化，均匀地镀在铅包和铜压盖上，然后把封铅烤成糊状，并用揩布使铅成型光滑，然后用脂肪精（又叫硬脂酸）冷却去污。
封铅时间不得过长，必须在15～20min内做完。
封铅焊料配比：铅65%，锡35%。
3.9.3 密封；在电缆终端头起吊之前，用黄铅粉及甘油调剂成糊状，将终端大盖结合处涂满，以防进潮气，最后安装已加工好的防扭抱箍。
3.10 电缆终端盒的安装固定：将事先加工好的抱箍和支部按设计及规范进行安装。
用滑车和大绳将电缆终端盒吊起，并固定牢靠。
3.11 灌注绝缘胶：3.11.1 灌注绝缘胶的耐压等级必须和电缆相符，并有试验技术资料及出厂合格证。
3.11.2 操作人员必须做好安全防护措施，高空作业上下要密切配合。
3.11.3 灌注绝缘胶时，将瓷套管上端的螺母和防雨帽拆下来，活动一下铜螺栓芯线，使四周均有空隙，以便灌注时排出空气。
3.11.4 灌胶前应将电缆头外壳加温到60～70°，然后将加热到180～190°绝缘胶灌入壳体内。
3.11.5 为使胶灌的饱满，在灌胶孔上装一个长颈漏斗，漏斗上部放一个筛子，以便过滤，灌胶方法见图2-12。
3.11.6 电缆胶通常分三次浇灌。
第一次灌至瓷套管以下，待冷却到60℃左右时第二次灌至瓷瓶上口，胶全部冷却后补灌一次。
然后取下漏斗，将外壳胶清理干净，拧紧灌胶孔的螺帽。
图2-123.11.7 检查一下电缆头外壳各部位的螺丝是否已拧紧，但不要过力，最后在外壳上刷一道防腐漆。
3.12 试运行验收；3.12.1 电缆头制作完毕后，按要求由试验部门做耐压和测试试验。
3.12 2 验收：送电空载试运行24h，无异常现象，办理验收手续交建设单位使用。
4 质量标准4.1 保证项目；4.1.1 电缆终端头的耐压试验结果，泄漏电流和绝缘电阻必须符合施工规范规定。
4.1.2 电缆终端头必须封闭严密，填料灌注饱满，无气泡、无渗油现象，芯线连接紧密。
检验方法：观察检查和检查试验记录。
4.2 基本项目：电缆头外型美观、光滑、无砂眼，芯线弯曲处无折皱。
安装牢固、相序正确。
检验方法：观察检查。
5 成品保护5.1 制作电缆头时，对易损件要轻放，操作时要小心，防止碰坏电缆头的瓷套管等易损件。
5.2 在紧固电缆头的各处螺丝时，防止用力过猛损坏部件。
5.3 起吊电缆头前，把防扭抱箍安装好，并备有保护绳，以免损伤电缆和碰坏磁套管，固定电缆时要垫好橡皮或铅皮。
6 应注意的质量问题6.1 在制作电缆头的全过程中，要保持清洁，油浸纱带和黑漆隔带要放在铝锅内加盖，随用随取，手上的潮气要擦净。
工具要放在干净的瓷盘中。
6.2 电缆芯线绝缘纸不能损伤，特别是在三芯分开掰弯时，不能用力过猛，在包缠绝缘层时，更不许来回掰动芯线。
