VISSIM使用介绍
vissim仿真教程
vissim仿真教程Vissim是一种交通仿真软件，可用于模拟和分析不同道路网络的交通流量和交通行为。
在本教程中，我们将介绍如何使用Vissim进行仿真，并提供一些常用的操作和技巧。
1. 创建新模型：在Vissim中，点击"File"菜单，然后选择"New"来创建一个新的模型。
输入模型的名称和文件路径，然后点击"OK"。
2. 添加道路网络：在新创建的模型中，点击"Network"菜单，然后选择"Add"来添加道路网络。
在弹出的窗口中，可以选择添加不同类型的道路和交叉口。
3. 设定仿真参数：在Vissim的"Simulation"菜单中，点击"Parameters"来设定仿真参数。
包括仿真时间、车辆生成率、车辆类型等。
4. 添加车辆类型：在Vissim的"Vehicle"菜单中，点击"Vehicle types"来添加不同类型的车辆。
可以设定车辆的速度、加速度和行为等参数。
5. 生成车辆流：在Vissim的"Vehicle"菜单中，点击"Generate vehicles"来生成车辆流。
可以选择生成的车辆类型、车辆流量和生成的时间段。
6. 运行仿真：在Vissim的"Simulation"菜单中，点击"Run"来开始仿真。
可以观察车辆在道路网络中行驶的情况。
7. 分析数据：在Vissim的"Evaluation"菜单中，可以进行对仿真数据的分析。
可以查看车辆的平均速度、交通流量等信息，并生成相应的报告。
8. 保存模型：在Vissim的"File"菜单中，点击"Save"来保存模型。
可以选择保存为.vissim文件或者其他格式的文件。
vissim
vissim非常感谢您的提问。
作为一名计算机科学领域的学者，我非常了解Vissim这个软件。
Vissim是一款交通仿真软件，它能够模拟交通流和车辆行驶，帮助交通规划者和城市规划者进行交通分析和规划。
下面我将从以下几个方面谈谈我对Vissim的认识和使用心得。
1.软件介绍Vissim是由德国PTV公司开发的一款交通仿真软件，旨在模拟现实世界中的交通流和车辆行驶，对城市交通规划和设计提供参考。
该软件具有多种交通模式和路网布局，可以进行多种交通仿真实验，如车辆路径选择、行驶速度、信号灯设置等。
此外，该软件还可以计算车辆通行时间、拥堵情况和环境影响等。
2.使用体验我在多个项目中使用过Vissim，并且使用它进行了一些学术研究。
总体而言，我认为Vissim相比其他交通仿真软件拥有更多的交通模式和丰富的参数设置，它可以更好地模拟现实世界的交通情况，因此它的仿真结果更具有参考价值。
例如，我曾经使用Vissim对一个城市中心的交通环境进行仿真分析。
我构建了一个城市中心区域的路网模型，并设置了多个路口和信号灯，以模拟城市中心区域的交通情况。
我分别设置了不同的车辆密度、车速、信号灯时间等参数，通过多次仿真实验，得出了不同交通情况下车辆平均通过时间等数据。
此外，我还使用Vissim对交通拥堵情况进行了分析，研究了不同拥堵情况下的行驶速度和延误时间。
3.优缺点作为一名使用Vissim多年的学者，我认为该软件具有以下优点和缺点。
优点：1) 丰富的交通模式和参数设置，能够更好地模拟现实世界的交通情况。
2) 易于操作和学习，用户可以使用脚本编写交通仿真实验。
3) 可以为交通规划和城市设计提供参考。
缺点：1) 需要较高的计算机配置。
2) 需要大量的数据输入和处理，数据量较大。
3) 软件使用需要付费。
4.结论Vissim是一款用于交通仿真的优秀软件，具有较高的仿真精度和可靠性，适用于交通规划和城市设计等领域。
在未来，我相信Vissim将会继续发挥重要作用，帮助我们更好地理解和分析交通流和城市交通状况。
VISSIM使用手册
VISSIIM系统功能介绍1.程序介绍1.1VISSIIM Desktop（VISSIIM的桌面）一、标示列：显示程序的标题、解释及输入的档案问称（如果合适的话）二、功能选单（Menu）：可按鼠标或热键选取显示出接下来的附属功能选单显示出接下来的对话框三、状态列（Status bar）：显示编辑结构及仿真状态光标所在位置的公尺数路网编辑：在选择的节点内的位置及数字仿真状态：现在的仿真时间及当地循环时间网络节点：编辑教育、指导仿真状态：网页上现有的交通工具数量及在真正的时间内可能被仿真的交通工具可能之数量四、滚动条(Scroll bar)：在网页可见范围内的水平及垂直滚动条五、工具列(Tool bar)：图片编辑的功能六、工具列上的这些分开的按扭可以用鼠标的左键在它们的按扭上点选，其解释如表一：表一、工具列上按钮简介1.2 键盘、鼠标键作业（Keyboard and Mouse Click Operation）接下来的信息适用于在一般的原理，透过VISSIM路网编辑。
一、鼠标右键：插入一个新的要素（对象）二、左键：一下为选择一个存在的（对象）二下为打开连结的资料盒三、RETURN（返回）：相当于使用鼠标在Highlight按钮上按键ESC：相当于鼠标在取消的按钮上按键DEL：删除一个选择要素（对象）注意：有些路网要素不能被DEL键删除，这样的要素要靠选择它并移走它的基本要素去删除掉。
如表二的这些按钮，只能在仿真或测试进行时才可被利用：表二、仿真按钮1.3打印（Printing）输出文本文件能被观看并且打印在标准的WINDOWS应用例如Notepad。
而且，大部份输出档案被制造，图形为了容易输入伸展表格应用。
在图解的输出中，例如动画屏幕镜头，是借着使用打印功能和布置方式对话框去打印。
而计算机打印出的文字由流动屏幕区域和数据文件构成在测试档钮上为Project（主题）和Scenario（剧本）和Simulation Time，File Name（文件名）。
vissim 动态交通分配操作步骤
vissim 动态交通分配操作步骤Vissim动态交通分配操作步骤Vissim是一种用于模拟和分析交通流的软件，可以帮助交通规划师和交通工程师研究和改进交通系统。
其中一个重要的功能是动态交通分配，它可以根据交通需求和路网情况，合理分配交通流量。
下面是Vissim动态交通分配的操作步骤：1. 导入路网数据：首先，需要将路网数据导入Vissim软件中。
这包括道路网络、交叉口、车道、信号灯等信息。
可以通过导入xml 或者其他支持的文件格式来完成。
2. 定义交通需求：在进行动态交通分配之前，需要定义交通需求，即确定特定时间段内的交通流量。
可以根据实际情况，设置不同的OD（origin-destination）需求矩阵。
3. 设置交通分配参数：在进行交通分配之前，需要设置相关的参数。
包括交通分配算法、收敛准则、迭代次数等。
不同的参数设置会影响交通分配结果，需要根据实际情况进行合理选择。
4. 进行交通分配：在设置好参数后，可以开始进行交通分配。
Vissim根据路网数据和交通需求，利用交通分配算法，计算出各个路段上的交通流量。
5. 分析交通分配结果：完成交通分配后，可以对结果进行分析。
可以通过查看交通流量、速度、延误等指标，评估交通分配的效果。
如果需要，还可以对结果进行可视化展示，以便更直观地理解交通流量的分布情况。
6. 优化交通分配：根据分析结果，可以对交通分配进行优化。
可以调整交通需求、修改路网设置、改变交通分配算法等，以改善交通系统的运行效果。
通过多次迭代优化，最终得到满意的交通分配结果。
7. 输出结果：最后，可以将交通分配结果导出为报告或者其他文件格式。
这样可以方便与其他人员共享交通分配结果，或者进行进一步的分析和决策。
需要注意的是，Vissim动态交通分配是一个复杂的过程，需要掌握一定的交通规划和交通工程知识。
在进行交通分配之前，需要对路网数据和交通需求进行充分的了解和分析。
同时，对交通分配参数的设置也需要具备一定的经验和技巧。
VISSIM实用课程资料

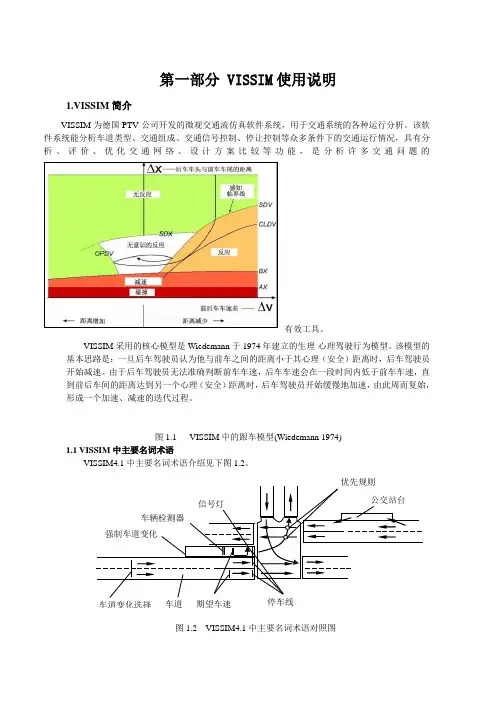

第一部分 VISSIM 使用说明1.VISSIM 简介VISSIM 为德国PTV 公司开发的微观交通流仿真软件系统，用于交通系统的各种运行分析。
该软件系统能分析车道类型、交通组成、交通信号控制、停让控制等众多条件下的交通运行情况，具有分析、评价、优化交通网络、设计方案比较等功能，是分析许多交通问题的有效工具。
VISSIM 采用的核心模型是Wiedemann 于1974年建立的生理-心理驾驶行为模型。
该模型的基本思路是：一旦后车驾驶员认为他与前车之间的距离小于其心理（安全）距离时，后车驾驶员开始减速。
由于后车驾驶员无法准确判断前车车速，后车车速会在一段时间内低于前车车速，直到前后车间的距离达到另一个心理（安全）距离时，后车驾驶员开始缓慢地加速，由此周而复始，形成一个加速、减速的迭代过程。
图1.1 VISSIM 中的跟车模型(Wiedemann 1974)1.1 VISSIM 中主要名词术语VISSIM4.1中主要名词术语介绍见下图1.2。
图1.2 VISSIM4.1中主要名词术语对照图1.2 VISSIM操作界面VISSIM程序界面分为如下区域：图1.3 VISSIM程序界面Header标题栏：显示仿真程序的名称，版本号，当前的升级包编号，以及路网文件名称；如果是DEMO 文件，“Demo”的字样会添加在版本号后面。
Menu bar菜单栏：控制程序功能。
Tool bars工具栏：控制路网编辑器和仿真功能。
Status bar状态栏：显示编辑内容和仿真状态。
Scroll bars滚动条：路网可视区域的垂直和水平滚动。
1.2.1 VISSIM菜单（1）File文件菜单（文件管理和打印命令）New新建：初始化系统（关闭路网文件而不保存，创建新路网文件）。
Open打开：打开路网文件。
Read Additionally附加读取：再附加读入另一个路网文件。
Save保存：以相同的路径和名称保存当前的.INP 路网文件,快捷键CTRL+S。
Vissim基本操作
1.设定1.1图形设定打开图形设定对话框,标定参数车道标识 车道显示方式(ctrl-d)(0 pix) (1 pix)1.2仿真参数设定Period 仿真的总时间Start time 仿真开始时间Sim.sec/s 仿真秒/秒，控制仿真的速度Time steps/sim.sec 步数/仿真秒，控制仿真的精细程度，默认值为0.1s Random seed 随机数种子数，相同的输入信息和相同的种子数会产生相同的结果。
在重复仿真中，如果改变随机数种子，情况也变化。
Break at 中断时刻Right-side traffic/left-side traffic 右行和左行规则，对相向而行的车道，港湾式公交站点和高速公路上的超车行为有影响（选择左或右侧车道作为超车道）1.3 驾驶行为设定预设有下列几种行为：1 urban (motorized) 城市道路中机动车的行为2 right side rule（motorized）高速路中遵循右行规则车辆行为3 interurban(free lane section) 高速路中自由变道的车辆行为4 footpath(no interaction) 不互相影响的步行5 cycle path(free overtaking) 自由的超车行为，用于模拟自行车和行人也可以在下列对话框中设定新的驾驶行为：2.基本操作2.1 建立路网建立link 12.1 建立交通流点击，可以看到车辆在路2.2 设置信号灯2.2.1建立一组信号灯按下，左键点选信号灯所在的路段，右键点击路段上2.3车辆路径的控制点击，2.4让行标志的使用左键点击按下，在对应的位置右键点击设置支路车辆的停车点（红色）2.5 公共交通的设置按下，设置公交线路的，确定公交线路在路网中的起点和终点，并设置公按下，。
vissim简介
常用版本介绍
版本
级别 范围限制
系统时 间修改
语言
一机一码
Vissim5.1/5.3 学生版
5
1000m
不用修改
中英可调
否（可多机 共享）
Vissim4.3
4
无限
使用时时间 调至2007年
9月2日
英语
否（可多机 共享）
Vissim正版
均有
无限
不用修改
中英可调
是பைடு நூலகம்有加密 ）
VISSIM的操作使用主要分为三大步骤：
车头间距：在设定检测的自由流断面处，距离该断面的最 近车辆必须保证的最小距离。
车头时距：在设定检测的自由流断面处，距离该断面的最 近车辆必须保证的最小行驶时间。
• 优先权设置步骤如下： 1.在工具栏中选择“ ” 2.单击鼠标左键，选中次要方向的路段；在次要方向的路段
上，车流需停车等待的位置处，点右键，设定停车位置 （红色）； 3. 在选定的路线上，在需要检测车头间距或车头时距的断面 处，点右键设定检测点（绿色），同时弹出“优先原则” 界面，然后设置参数。
减速区：
1.点击减速区 ，选择需要设置减速区的路段或连接器。 2.在路段/连接器上减速区的起点，点击鼠标右键，沿着路 段/连接器将其拖动到目标位置。减速区的长度同时被定义。 释放鼠标，打开创建减速区窗口。针对通过该路段/连接器 的每一车辆类型定义合适的车速和加速度。
注意： •车辆通过减速区的起点后，减速区才能起到减速效果。 •减速区只能用于降低车速，不能增加车速。 •不能跨路段建立减速区。
三、仿真运行
参数设置 （点击：仿真→参数） 设置窗口如右图：
仿真： 可以点击
分别为： 运行、中断、停止。
VISSIM3.6基本使用教程解析
Vissim仿真模型实验报告班级：姓名：学号：目录一、导入背景图 (2)二、绘制交叉口车道模型 (4)三、定义交通量 (7)四、路径选择 (8)五、定义弯道减速带 (11)六、设置交通信号灯 (12)七、设定排队长度和行程时间 (15)八、添加3D模型 (17)九、制作录像 (19)十、生成交通信号控制性能指标 (20)十一、数据处理及分析 (23)十二、心得体会 (25)一、导入背景图1、新建文件夹，命名为交叉口仿真，并将交叉口背景图复制到该文件夹中。
2、打开Vissim软件，点击菜单Options—Background—Open打开一个BMP格式的文件，如下图所示：3、定义比例尺a.使用放大镜，将局部图形放大；b.点击菜单Options—Background—Scale确定比例尺，如下图所示；c.点击按钮，显示整个交叉口;d.点击菜单Options—Background—Parameters--Save保存背景图,在新建文件夹中会出现*.hgr文件，用于重新导入背景图时，将仿真模型与背景图进行匹配。
二、绘制交叉口车道模型1、选择按钮，分别创建西进口起点处3车道与进口处4车道，弹出路段连接对话框后，在#points中输入3个连接点。
2、选择按钮，将西进口起点最右边车道（lane1）与西进口终点最右边车道（lane1）进行连接，弹出路段连接对话框后，在#points中输入3个连接点，如下图所示。
3、选择按钮，创建西出口车道，然后选择按钮，将西进口最右边三条车道（lane1，lane2，lane3）与西出口三条车道连接（lane1，lane2，lane3）4、以此类推，重复上述1-4步骤，分别创建东、南、北等三个方向的进口和出口车道并连接，如下图所示。
5、选择按钮，将西进口车道（lane4）与北出口车道（lane2）进行连接，弹出路段连接对话框后，在#points中输入8个连接点，如下图所示。
6、以此类推，选择按钮，连接交叉口的剩余连接段，完成如下图三、定义交通量1、鼠标左键长按，单击工具栏下方按钮，选中定义/编辑车辆按钮，鼠标左键选中东进口起始路段，左键双击，打开车辆输入对话框。
VISSIM3.6基本使用教程
Vissim仿真模型实验报告班级：姓名：学号：目录一、导入背景图 (2)二、绘制交叉口车道模型 (4)三、定义交通量 (7)四、路径选择 (8)五、定义弯道减速带 (11)六、设置交通信号灯 (12)七、设定排队长度和行程时间 (15)八、添加3D模型 (17)九、制作录像 (19)十、生成交通信号控制性能指标 (20)十一、数据处理及分析 (23)十二、心得体会 (25)一、导入背景图1、新建文件夹，命名为交叉口仿真，并将交叉口背景图复制到该文件夹中。
2、打开Vissim软件，点击菜单Options—Background—Open打开一个BMP格式的文件，如下图所示：3、定义比例尺a.使用放大镜，将局部图形放大；b.点击菜单Options—Background—Scale确定比例尺，如下图所示；c.点击按钮，显示整个交叉口;d.点击菜单Options—Background—Parameters--Save保存背景图,在新建文件夹中会出现*.hgr文件，用于重新导入背景图时，将仿真模型与背景图进行匹配。
二、绘制交叉口车道模型1、选择按钮，分别创建西进口起点处3车道与进口处4车道，弹出路段连接对话框后，在#points中输入3个连接点。
2、选择按钮，将西进口起点最右边车道（lane1）与西进口终点最右边车道（lane1）进行连接，弹出路段连接对话框后，在#points中输入3个连接点，如下图所示。
3、选择按钮，创建西出口车道，然后选择按钮，将西进口最右边三条车道（lane1，lane2，lane3）与西出口三条车道连接（lane1，lane2，lane3）4、以此类推，重复上述1-4步骤，分别创建东、南、北等三个方向的进口和出口车道并连接，如下图所示。
5、选择按钮，将西进口车道（lane4）与北出口车道（lane2）进行连接，弹出路段连接对话框后，在#points中输入8个连接点，如下图所示。
6、以此类推，选择按钮，连接交叉口的剩余连接段，完成如下图三、定义交通量1、鼠标左键长按，单击工具栏下方按钮，选中定义/编辑车辆按钮，鼠标左键选中东进口起始路段，左键双击，打开车辆输入对话框。
VISSIM3.6基本使用教程
Vissim仿真模型实验报告班级：姓名：学号：目录一、导入背景图.................................. 错误!未定义书签。
二、绘制交叉口车道模型......................... 错误!未定义书签。
三、定义交通量................................. 错误!未定义书签。
四、路径选择................................... 错误!未定义书签。
五、定义弯道减速带............................. 错误!未定义书签。
六、设置交通信号灯............................. 错误!未定义书签。
七、设定排队长度和行程时间 ..................... 错误!未定义书签。
八、添加3D模型................................ 错误!未定义书签。
九、制作录像................................... 错误!未定义书签。
十、生成交通信号控制性能指标 ................... 错误!未定义书签。
十一、数据处理及分析........................... 错误!未定义书签。
十二、心得体会................................. 错误!未定义书签。
一、导入背景图1、新建文件夹，命名为交叉口仿真，并将交叉口背景图复制到该文件夹中。
2、打开Vissim软件，点击菜单Options—Background—Open打开一个BMP格式的文件，如下图所示：3、定义比例尺a.使用放大镜，将局部图形放大；b.点击菜单Options—Background—Scale确定比例尺，如下图所示；c.点击按钮，显示整个交叉口;d.点击菜单Options—Background—Parameters--Save保存背景图,在新建文件夹中会出现*.hgr文件，用于重新导入背景图时，将仿真模型与背景图进行匹配。
Vissim3.6中文使用说明书
Vissim使用说明目录目录 (2)第一章Vissim使用概况 (4)1.1 Vissim快速启动清单 (4)1.2 Vissim桌面 (4)第二章网络 (8)2.1 概况 (12)2.2 网络编辑 (12)2.2.1 背景图 (12)2.2.2 link (13)2.3 机动车 (14)2.3.1 分布 (14)2.3.2 车辆加速度 (15)2.3.3 车辆类型（type），种类（class）和类别（category） (15)2.3.4 交通组成 (17)2.3.5 交通量 (17)2.3.6 期望速度变化 (18)2.4 机动车路径选择/转弯运动 (18)2.4.1 路线定义 (18)2.4.2 方向定义 (18)2.4.3 路线定义和方向定义比较 (19)2.5 公共交通 (19)2.5.1 公交站 (19)2.5.2 公交线路 (20)2.5.2.1 公交线路的定义 (20)2.5.2.2 公共汽车停留时间计算 (22)2.6 无信号控制的交叉口 (22)2.6.1 优先权规则（Right-of-way Designation） (22)2.6.2 停车标志控制 (23)2.7 信号控制交叉口 (23)2.7.1 信号组和信号灯 (24)2.7.2 检测器 (24)2.7.3 信号控制器 (25)2.7.3.1 定时信号控制 (25)2.7.3.2 车辆感应信号控制（可选模块V AP） (25)2.7.4 信号控制类型的切换 (25)2.7.5 信号控制通讯 (26)第三章全局设定 (27)3.1 仿真参数 (27)3.2 驾驶行为 (27)3.3 图形显示 (29)3.3.1 3D显示 (31)3.3.2 3D车辆 (31)第四章仿真和测试 (33)4.1 仿真 (33)4.2 Animation (33)4.3 记录3D录像 (33)第五章结果 (35)5.1 评价设置 (35)5.1.1 屏幕输出 (35)5.1.2 文件输出 (35)5.2 运行错误 (36)第六章评价类型 (37)6.1 行程时间 (37)6.1.1 定义 (37)6.1.2 配置 (37)6.1.3 结果 (37)6.2 延误时间 (38)6.2.1 定义 (38)6.2.2 配置 (38)6.2.3 结果 (39)6.3 数据采集 (39)6.4 排队计算器 (40)6.5 绿时分配 (41)6.6 车辆信息记录 (43)6.7 动态信号配时 (44)6.8 信号变化 (45)6.9 link评价 (47)6.10 观察者 (48)6.11 变换车道 (48)6.12 公共汽车/电车等待时间 (48)6.13 车辆输入 (48)6.14 时间--空间图（x—t图） (49)6.14.1 定义 (49)6.14.2 配置 (49)6.14.3 结果 (49)6.15 速度—距离图（x－v图） (49)6.15.1 定义 (50)6.15.2 配置 (50)6.15.3 结果 (50)6.16 加速度数据 (51)6.17 加速度/速度综合评价 (51)6.18 文件汇总 (51)6.18.1 仿真输出文件 (51)6.18.2 测试状态文件 (54)6.18.3 其他数据文件 (54)第一章Vissim简介1.1 Vissim快速启动清单1.创建BMP格式的背景图。
新编Vissim 操作手册
Vissim4.3操作手册（初级）2015年7月目录1 交通流仿真及VISSIM基本原理 (1)1.1 交通流仿真原理 (1)1.2 Vissim基本原理 (1)2 Vissim软件简介 (2)2.1 Vissim主要术语介绍 (2)2.2 Vissim软件功能介绍 (3)2.3 Vissim操作界面介绍 (4)2.4 Vissim仿真基本操作流程 (9)2.5 Vissim模型数据需求 (10)2.5.1准备阶段 (10)2.5.2 网络数据 (10)2.5.3 交通流数据 (10)2.5.4 信号控制数据 (11)2.5.5 公交数据 (11)3 路网属性 (11)3.1 物理路网 (11)3.1.1准备底图的创建流程 (11)3.1.2添加路段（Links） (14)3.1.3连接器 (16)3.2 定义交通属性 (17)3.2.1定义分布 (17)3.2.2目标车速变化 (19)3.2.3 交通构成 (21)3.2.4 交通流量的输入 (21)3.3 路线选择与转向 (22)3.4 信号控制设置 (24)3.4.1信号参数设置 (24)3.4.2信号灯安放及设置 (27)3.4.3优先权设置 (28)4仿真 (30)4.1 参数设置 (30)4.2 仿真 (31)5评价 (32)5.1 行程时间 (32)5.2 延误 (34)5.3 数据采集点 (36)5.4 排队计数器 (38)Vissim4.3操作手册VISSIM为德国PTV公司开发的微观交通流仿真软件系统，用于交通系统的各种运行分析。
该软件系统能分析在车道类型、交通组成、交通信号控制、停让控制等众多条件下的交通运行情况，具有分析、评价、优化交通网络、设计方案比较等功能，是分析许多交通问题的有效工具。
1 交通流仿真及VISSIM基本原理1.1 交通流仿真原理交通流仿真通过构建车辆的通行环境（道路网、交通控制、限速等）、驾驶员行为（跟车、换道超车等）、车辆性能特性、交通需求特性等交通要素的计算机模型，通过“再现”或“预演”交通流在不同的交通流组织方案、交通控制管理方案下的运行特性，达到评价、优选方案的目的。
VISSIM使用说明
VISSIM使⽤说明⽬录1简介 (1)2定义路⽹属性 (3)2.1物理路⽹ (3)2.1.1准备底图 (3)2.1.2定义⽐例尺 (3)2.1.3添加路段（Links） (4)2.1.4连接 (6)2.2定义车辆特性 (7)2.2.1定义分布 (7)2.2.2车辆加速度 (9)2.2.3车辆类型和等级 (10)2.2.4交通组成 (12)2.2.5交通流量 (14)2.2.6期望车速变化 (16)2.3路线选择与转向 (20)2.4动态分配 (22)2.5公共交通 (23)2.5.1公交停靠站 (23)2.5.2公交线路 (24)2.6信号控制交叉⼝设置 (26)2.6.1信号参数设置 (26)2.6.2信号灯安放及设置 (28)2.6.3优先权设置 (29)4 仿真 (32)4.1参数设置 (32)4.2仿真 (32)5输出结果 (34)5.1W ARNINGS（*.ERR）⽂件 (34)5.2T RA VEL T IME（*.RSZ）⽂件 (34) 5.3D ELAY T IMES（*.VLZ）⽂件 (38)5.4Q UEUE C OUNTER（*.STZ）⽂件 (40) 1简介VISSIM3.0的操作使⽤主要分为三⼤步骤：在VISSIM3.02中，包含两种数据：静态数据和动态数据静态数据表⽰道路设施，包括：●道路（Link ）：道路是有起点、迄点的有向线段。
●连接段：表明转向、车道减少、车道增加●公交车站位置和长度●信号灯和停车线位置●检测器位置和长度●公交招呼点动态数据包括：●交通流量，包括货车的百分⽐●路线选择点位置●优先规则●停车信号位置●公交车线路、发车时间、滞留时间●数据收集点●⾏程时间和延误时间●排队长度VISSIM3.0中主要名词术语介绍见下图-1。
图-1 在介绍具体操作步骤之前，先介绍⼀下Vissim3.02软件中菜单项和功能键,如图-2所⽰。
图-2下⾯，针对每⼀步进⾏具体介绍。
VISSIM使用说明
建立仿真路网
①准备一张带比例尺的设计平面图； ②在该底图上，利用VISSIM软件中的路网 单元模块（Link和Connector）建立路网。
1．导入底图
建立路网的仿真模型，首先必须导入仿真对 象带比例尺的现状平面图或设计平面图。
什么差别。
➢ 车道缩减渐变段往往是交通瓶颈处，不同
的处理方法会有不同的效果。
➢ 需要根据道路上实际的合流情况来确定。
（3）进口道和出口道的连接
所谓 车道组 （lane group） 是指具 有完全 相同功 能的车 道组合。
经三步设置后的平面交叉口的仿真路网图
十字交叉口仿真路网建立实例
以中心显示线的平面交叉口的仿真路网图
（2）车道展宽/缩减渐变段的处理
实际的道路上经常有车道增加和缩 减的情况。车流在这种渐变段上的跟车 行为、变换车道行为都与正常路段不同， 更为复杂。
VISSIM中仍然是通过Link和 Connector单元来模拟，若处理不当会造 成仿真的严重失真。
① 车道展宽渐变段
车道展宽渐变段因车道数增多，通常很少有大的交 通问题。下图从3车道增为4车道。
车辆的纵向运动采用了德国Karlsruhe大学 Wiedemann教授的“心理—生理跟车模型”；
横向运动（车道变换）采用了基于规则（Rulebased）的算法。
不同驾驶员行为的模拟分为保守型和冒险型。
交通仿真器和信号状态发生器
VISSIM软件系统内部由交通仿真器和信号状态发生 器两大程序组成，它们之间通过接口来交换检测器的呼叫 和信号状态。
有2种 方案处 理：
方案一
VISSIM软件总说明
VISSIM软件总说明VISSIM软件总说明一、总体介绍VISSIM是一套微观交通仿真模拟软件，是PTV Vision推出的系列软件的一部分。
它是一个可模拟多方式交通流的最强大的工具，不仅可以模拟小汽车、货车、公共汽车，还可以模拟地铁、轻轨、自行车和行人。
灵活的网络结构可以使用户充满信心地模拟在交通系统中的任何一种几何特性的路段，任何一种驾驶行为。
VISSIM是在数十年里各高校研究所的各种不同研究成果基础上开发的。
其核心的算法是有详细的文献记载。
它开发的界面为其他外界的软件提供了很好的兼容性。
它的路段连接结构方式允许它结合车辆运动轨迹完成多种变化的仿真，其精确度可达到1/10秒。
自1992年进入市场以来，VISSIM已经成为模拟软件的标准，其投入的深入研发力量和世界范围内的大批用户保证了VISSIM在同类软件中处于领先地位。
不仅如此，PTV首次提供了一套完整的交通分析软件，使得微观仿真和宏观战略交通规划需求模型结合在了一起。
PTV系列软件在全世界范围内拥有约2000个用户，在中国的用户也超过了210个，多所大学和研究单位、咨询公司、设计院都是PTV 软件的客户。
尤其在微观交通仿真领域，VISSIM得到了广泛的应用，成为了主流的产品。
将近40%的中国大学都购买了我们的软件。
以下是摘自“中国交通技术论坛”的比较中立的调查结果，将近半数的用户使用我们的仿真软件。
我们在中国的主要用户举例：z同济大学z吉林大学z哈尔滨工业大学z清华大学z北方工业大学z北京航空航天大学z北京交通大学z长安大学z昆明理工大学z华中科技大学z武汉理工大学z华东交通大学z中规院z北京交通发展研究中心z上海市政规划设计研究院z上海综合交通研究所z深圳交通发展研究中心z广州市交通规划研究所z等等与其他软件公司的策略不同，PTV集团公司率先在2005年2月在上海成立了中国第一家独资子公司“辟途威交通科技（上海）有限公司”，员工都具有海外工作经验或是海外培训的经历。
新编Vissim4.3操作手册
Vissim4.3操作手册（初级）2015年7月目录1 交通流仿真及VISSIM基本原理 (1)1.1 交通流仿真原理 (1)1.2 Vissim基本原理 (1)2 Vissim软件简介 (2)2.1 Vissim主要术语介绍 (2)2.2 Vissim软件功能介绍 (3)2.3 Vissim操作界面介绍 (4)2.4 Vissim仿真基本操作流程 (9)2.5 Vissim模型数据需求 (10)2.5.1准备阶段 (10)2.5.2 网络数据 (10)2.5.3 交通流数据 (10)2.5.4 信号控制数据 (11)2.5.5 公交数据 (11)3 路网属性 (11)3.1 物理路网 (11)3.1.1准备底图的创建流程 (11)3.1.2添加路段（Links） (14)3.1.3连接器 (16)3.2 定义交通属性 (17)3.2.1定义分布 (17)3.2.2目标车速变化 (19)3.2.3 交通构成 (21)3.2.4 交通流量的输入 (21)3.3 路线选择与转向 (22)3.4 信号控制设置 (24)3.4.1信号参数设置 (24)3.4.2信号灯安放及设置 (27)3.4.3优先权设置 (28)4仿真 (30)4.1 参数设置 (30)4.2 仿真 (31)5评价 (32)5.1 行程时间 (32)5.2 延误 (34)5.3 数据采集点 (36)5.4 排队计数器 (38)Vissim4.3操作手册VISSIM为德国PTV公司开发的微观交通流仿真软件系统，用于交通系统的各种运行分析。
该软件系统能分析在车道类型、交通组成、交通信号控制、停让控制等众多条件下的交通运行情况，具有分析、评价、优化交通网络、设计方案比较等功能，是分析许多交通问题的有效工具。
1 交通流仿真及VISSIM基本原理1.1 交通流仿真原理交通流仿真通过构建车辆的通行环境（道路网、交通控制、限速等）、驾驶员行为（跟车、换道超车等）、车辆性能特性、交通需求特性等交通要素的计算机模型，通过“再现”或“预演”交通流在不同的交通流组织方案、交通控制管理方案下的运行特性，达到评价、优选方案的目的。
VISSIM使用说明
Direction ：当车辆用 按钮 指定了转向后， 该选项才需设置。未被 指定转向的车辆只通过 Direction为All的连接。
同路段（Link）功能。
3．路网建立实例
用Link 和Connector建立交叉口和路网时，一 个Link表示一条车道还是多条车道、Connector 如何连接等，要结合实际的道路情况而定。
对交通基础设施实时运行情况进行交通模拟； 以文件的形式输出各种交通评价参数；如： 行程时间、排队长度等。 它是分析和评价交通基础设施建设中各种方 案的交通适应性情况的重要工具。
VISSIM的主要交通分析功能
1、固定式信号灯配时方法的开发、评价及优 化。
2、能对各种类型的信号控制进行模拟。 例如：定时控制方法、车辆感应信号控制方法、 SCATS和SCOOT控制系统中的信号控制等。 在VISSIM中，交通信号配时策略还可以通过 外部信号状态发生器（VAP）来进行模拟，VAP 允许用户设计自己定义的信号控制方法。 3、可用来分析慢速区域的交通流交织和合流 情况。
4、对各种设计方案进行对比分析。包括信号 灯控制以及停车控制交叉口、环形交叉口以及立 交等。
5、分析公共交通系统的复杂站台设施的通行 能力和运行情况。
6、评价公共交通优化处理的各种方案。 7、运用内置的动态分配模式分析和评价有关 路径选择的问题。例如：各种信息牌对交通带来 的冲击。
3．VISSIM仿真流程
调查交通量或者预测交通量 道路平面图和交通组织方案 交通参数设置、初始配时
初步建立仿真路网
仿真流量与输 入流量是否吻 合
YES
仿真运行
NO
仿真网络检查
仿真动画和评价指标输出
vissim使用手册教程
vissim使用手册教程VISSIM 实验报告说明书VISSIM 是一种微观、基于时间间隔和驾驶行为的仿真建模工具，用以建模和分析各种交通条件下(车道设置、交通构成、交通信号、公交站点等)，城市交通和公共交通的运行状况，是评价交通工程设计和城市规划方案的有效工具。
本实验在交通设施设计课程设计的基础上，对所设计的道路进行一个Vissim仿真，以获取一定的评价结果，从中看出交通设施设计方案的好坏，在此基础上进行反复修改，以达到最好的设计效果。
一、准备资料:1、设计好的CAD底图2、具体的交通量:路段每个车道流量为1000辆/h(大型车率6,，小型车率94,)，左转流量10,，右转流量10,。
二、操作流程本次实验以课堂知识、天空教室以及老师现场答疑指导等环节背景进行操作，最后生成具体Vissim仿真成果。
- 1 -1、打开软件，导入CAD 底图在查看下拉菜单中选取“背景”选项- 2 -点“读取”到入CAD底图，然后关闭对话框。
- 3 -点显示整个路网。
再点击“背景”--“编辑”—“比例尺”输入相关尺度。
2、路段VISSIM路网编码的第一步工作是描绘路段轨迹，寻找进出交叉口的所有道路，确定进口以及交叉口内的车道数。
每条道路表示为一个路段，从主要道路开始编码。
路段上的车道数始终保持恒定，若车道数发生变化，必须重新建立一个路段。
如果要改变已有路段上的车道数，依次选择:编辑?打断路段，在车道数变化位置打断路段(默认快捷键为<F8>)。
建模技巧:? 创建一条单向路段并调整曲率，然后利用生成相反方向选项，创建一个具有相似形状的反向路段。
? 连接器(而不是路段)可用来建模转向车流。
? 路段不应在交叉口转弯，而应该延伸到交叉口中央 (如果是“直达路段”，不允许不同数量的车道数)。
- 4 -对与高架路段的处理:选取相应的高架段，选中路段，右击在一段路上等间距打点，然后同时Alt+鼠标(左击两次)，出现对话框，输入相应的高程，这样就形成了一定的高度。
