实训一 电位、电压的测定及电路电位图的绘制
实验05电位电压的测定及电路电位图的绘制
实验五 电位、电压的测定及电路电位图的绘制一、实验目的1. 用实验证明电路中电位的相对性、电压的绝对性2. 掌握电路电位图的绘制方法 二、原理说明在一个确定的闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点电位的变动而改变。
据此性质，我们可用一只电压表来测量出电路中各点相对于参考点的电位及任意两点间的电压。
电位图是一种平面坐标一、四两象限内的折线图。
其纵坐标为电位值，横坐标为各被测点。
要制作某一电路的电位图，先以一定的顺序对电路中各被测点编号。
以图5-1的电路为例，如图中的A ～F, 并在坐标横轴上按顺序，均匀间隔标上A 、B 、C 、D 、E 、F 、A 。
再根据测得的各点电位值，在各点所在的垂直线上描点。
用直线依次连接相邻两个电位点，即得该电路的电位图。
在电位图中，任意两个被测点的纵坐标值之差即为该两点之间的电压值。
在电路中电位参考点可任意选定。
对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。
四、实验内容利用HE-12实验箱上的“基尔霍夫定律/叠加原理”线路，按图5-1接线。
1. 分别将两路直流稳压电源接入电路，令 U 1＝6V ，U 2＝12V 。
（先调准输出电压值，再接入实验线路中。
）2. 以图5-1中的A 点作为电位的参考点，分别测量B 、C 、D 、E 、F 各点的电位值φ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ，数据列于表中。
3. 以D 点作为参考点，重复实验内容2的测量，测得数据列于表中。
图5-1注：1.“计算值”一栏，U AB =φA －φB ，U BC =φB －φC ，以此类推。
2. 相对误差=⨯-计算值计算值测量值100 （%）五、实验注意事项1.本实验线路板系多个实验通用，本次实验中不使用电流插头和插座。
HE-12上的K 3应拨向330Ω侧，三个故障按键均不得按下。
实验2-电位、电压的测定及电路电位图的绘制
实验二、电位、电压的测定及电路电位图的绘制
在一个确定的闭合电路中，各点电位的高低视所选电位参考点的不同而变，但任意两点间的电位差（即电压）是绝对的，它不因参考点电位的变动而变化。
根据此性质，我们可以用一只电压表来测量出电路中各点的电位及任意两点间的电压。
一、实验目的
1、用实验证明那个电路中电位的相对性、电压的绝对性
2、掌握电路电位图的绘制方法
二、原理说明
若以电路中的电位值作纵坐标，电路中各点位置（电阻）作横坐标，将测量到的各点电位在该坐标标出，并把标出点按顺序用直线条相连接，就可得到电路的电位变化图。
每一段直线段即表示该两点间电位的变化情况。
在电路中参考电位可以任意选定，对于不同的参考点，所绘出电位图形是不同的，但其各点电位变化的规律却是一样的。
在作电位图或实验测量时必须正确区分电位和电压的高低，按照惯例，是以电流方向上的电压降为正，所以，在用电压表测量时，若仪表指针正向偏转，则说明电表正极的电位高于负极的电位。
三、实验内容
实验线路如下图所示
1.分别将两路直流稳压电源接入电路，令E1=6V,E2=12V。
2.以图中A点作为参考点,分别测量B、C、D、E、F各点的电位值Φ及相邻两点之间的电压值U AB、U BC、U CD、U DE、U EF、U FA及U AD，数据列于表中。
4.根据测量数据，绘制电路中各点组成的电位图。
5.从测量结果中发现了什么？写在讨论与结论部分。
实验一 电位
实验一电位、电压的测定及电路电位图的绘制一．实验目的1．学会测量电路中各点电位和电压的方法，理解电位的相对性和电压的绝对性；2．学会电路电位图的测量、绘制方法；3．掌握使用直流稳压电源、直流电压表的使用方法。
二．原理说明在一个确定的闭合电路中，各点电位的大小视所选的电位参考点的不同而异，但任意两点之间的电压(即两点之间的电位差)则是不变的，这一性质称为电位的相对性和电压的绝对性。
据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。
若以电路中的电位值作纵坐标，电路中各点位置（电阻或电源）作横坐标，将测量到的各点电位在该坐标平面中标出，并把标出点按顺序用直线条相连接，就可得到电路的电位图，每一段直线段即表示该两点电位的变化情况。
而且，任意两点的电位变化，即为该两点之间的电压。
在电路中，电位参考点可任意选定，对于不同的参考点，所绘出的电位图形是不同，但其各点电位变化的规律却是一样的。
三．实验设备1．直流数字电压表（数字万用表）、直流数字电流表（即实验箱内部电流表）2．恒压源（双路0～30V可调）3．NEEL－11下组件或EEL－53或MEEL—06四．实验内容实验电路如图2－1所示，图中的电源U S1用恒压源I路0～＋30V可调电源输出端，并将输出电压调到＋6V，U S2用II路固定电源+12V输出端。
开关S1、S2、S3均朝上打开。
1．测量电路中各点电位以图2－1中的A点作为电位参考点，分别测量B、C、D、E、F各点的电位。
用电压表的负端（黑色接线柱）与A点相连，正端（红色接线柱）分别对B、C、D、E、F各点进行测量，数据记入表2－1中。
以D点作为电位参考点，重复上述步骤，测得数据记入表2－1中。
2．测量电路中相邻两点之间的电压值在图2－1中，测量电压U AB：将电压表的正端（红色接线柱）与A点相连，负端（黑色接线柱）与B点相连，读电压表读数，记入表2－1中。
按同样方法测量U BC、U CD、U DE、U EF及U FA，测量数据记入表2－1中。
实验3电位、电压的测定及电路电位图的绘制
实验3 电位、电压的测定及电路电位图的绘制一、实验目的1．用实验证明电路中电位的相对性、电压的绝对性 2．掌握电路电位图的绘制方法二、原理说明电路中为了分析的方便，常在电路中选某一点为参考点，把任一点到参考点的电压称为该点的电位。
参考点的电位一般选为零，所以，参考点也称为零电位点。
电位用ϕ表示，单位与电压相同，也是V(伏)。
在一个确定的电路中，各点电位的高低视所选的电位参考点的不同而不同，但任意两点间的电位差（即电压）则是绝对的，它不因参考点电位的改变而改变。
据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。
如图6-3-1，设C 点为电位参考点，0=C ϕ，AC A U =ϕ，BC B U =ϕ，DC D U =ϕ。
电路中任意两点间的电压等于该两点间的电位之差，即：B A AC U ϕϕ−=， D A AD U ϕϕ−= 等。
若以电路中的电位值作纵坐标，电路中各点位置作横坐标，将测量到的各点电位在该坐标平面中标出，井把标出点按顺序用直线相连接，就可得到电路的电位变化图。
每一段直线段即表示该两点间电位的变化情况。
在电路中参考电位点可任意选定，对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。
在作电位图或实验测量时必须正确区分电位和电压的高低，按照惯例，是以电流方向上的电压降为正，所以，在用电压表测量时，若仪表指针正向偏转，则说明电表正极的电位高于负极的电位。
三、实验设备 可调直流稳压电源 2台直流数字毫安表 1块万用表 1块 直流数字电压表 1块 电压、电位测定实验电路板 1块 四、实验内容1．实验线路如图6-3-2所示。
分别将两路直流稳压电源接入电路，以图6-3-2中的A 点作为电位的参考点，分别测量B 、C 、D 、E 、F 的电位值ϕ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ，将测得数据列于实验表6-3-1中。
实验2-1-电位、电压的测定及电位图的绘制

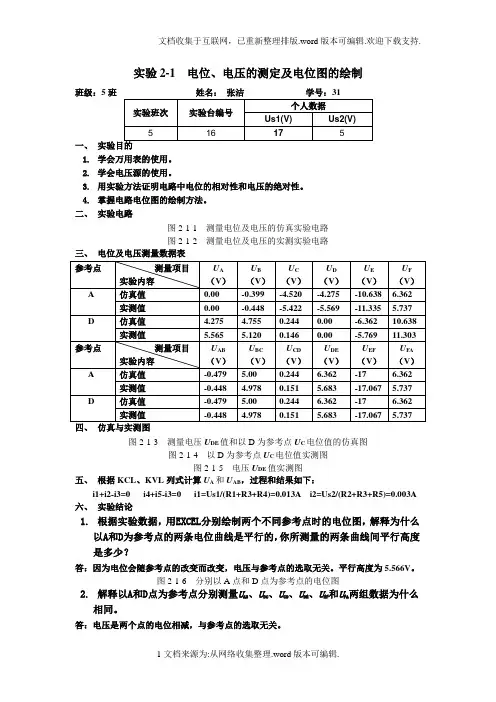

实验2-1 电位、电压的测定及电位图的绘制
班级：5班
一、
1.学会万用表的使用。
2.学会电压源的使用。
3.用实验方法证明电路中电位的相对性和电压的绝对性。
4.掌握电路电位图的绘制方法。
二、实验电路
图2-1-1 测量电位及电压的仿真实验电路
图2-1-2 测量电位及电压的实测实验电路
三、电位及电压测量数据表
图2-1-3 测量电压U DE值和以D为参考点U C电位值的仿真图
图2-1-4 以D为参考点U C电位值实测图
图2-1-5 电压U DE值实测图
五、根据KCL、KVL列式计算U A和U AB，过程和结果如下：
i1+i2-i3=0 i4+i5-i3=0 i1=Us1/(R1+R3+R4)=0.013A i2=Us2/(R2+R3+R5)=0.003A
六、实验结论
1.根据实验数据，用EXCEL分别绘制两个不同参考点时的电位图，解释为什么
以A和D为参考点的两条电位曲线是平行的，你所测量的两条曲线间平行高度是多少？
答：因为电位会随参考点的改变而改变，电压与参考点的选取无关。
平行高度为5.566V。
图2-1-6 分别以A点和D点为参考点的电位图
2.解释以A和D点为参考点分别测量U AB、U BC、U CD、U DE、U EF和U FA两组数据为什么
相同。
答：电压是两个点的电位相减，与参考点的选取无关。
3.总结电位的相对性和电压的绝对性。
答：电位必须有参考点，而且参考点不同，电位也不，所以电位是相对的；而电压是两个点之间电位的差值，与参考点无关，所以电压是绝对的。
电压电位检测的实训报告
一、实验目的1. 理解电压和电位的基本概念及其在电路中的作用。
2. 掌握电压和电位检测的原理和方法。
3. 学会使用电压表和电位差计进行电压和电位的测量。
4. 培养实际操作能力和严谨的科学态度。
二、实验原理电压和电位是电路中两个重要的物理量，它们在电路分析和故障排除中具有重要作用。
电压是指电路中两点之间的电势差，电位是指电路中某一点的电势。
电压和电位检测的原理是利用电压表或电位差计测量电路中两点之间的电势差，从而得到电压和电位。
三、实验仪器与设备1. 直流稳压电源2. 直流电压表3. 电位差计4. 电阻箱5. 电线若干6. 螺旋测微器7. 电路板8. 实验指导书四、实验内容与步骤1. 实验一：电压检测（1）连接电路：根据实验指导书的要求，将直流稳压电源、电阻箱、电压表和电路板连接成电路。
（2）测量电压：打开直流稳压电源，调节输出电压，用电压表测量电路中各点的电压。
（3）记录数据：将测量到的电压值记录在实验报告中。
2. 实验二：电位检测（1）连接电路：根据实验指导书的要求，将直流稳压电源、电阻箱、电位差计和电路板连接成电路。
（2）测量电位：打开直流稳压电源，调节输出电压，用电位差计测量电路中各点的电位。
（3）记录数据：将测量到的电位值记录在实验报告中。
3. 实验三：电路电位图的绘制（1）分析电路：根据实验指导书提供的电路图，分析电路的结构和元件参数。
（2）计算电位：根据电路元件参数和电路结构，计算电路中各点的电位。
（3）绘制电位图：以电路中各点为横坐标，电位为纵坐标，绘制电路电位图。
五、实验结果与分析1. 电压检测结果分析：根据实验数据，分析电路中各点电压的分布情况，判断电路的稳定性。
2. 电位检测结果分析：根据实验数据，分析电路中各点电位的分布情况，判断电路的平衡性。
3. 电路电位图分析：根据电路电位图，分析电路中各点电位的分布规律，判断电路的性能。
六、实验总结与心得1. 通过本次实验，掌握了电压和电位检测的原理和方法，提高了实际操作能力。
电位电压的测定及电路电位图的绘制实验报告
电位电压的测定及电路电位图的绘制实验报告电位电压的测定及电路电位图的绘制实验报告引言电位电压的测定是电路实验中常见的一项实验，通过测量电路中不同位置的电位差，可以了解电路中电势分布的情况。
本实验旨在通过实际操作，掌握电位电压的测定方法，并能够绘制电路的电位图。
实验材料与仪器本次实验所需材料与仪器包括：直流电源、导线、电阻、万用表、电位计、电路板。
实验步骤1. 搭建简单的电路首先，我们需要搭建一个简单的电路。
将直流电源连接到电路板上，通过导线连接电阻，形成一个简单的电路。
确保电路连接正确，电源电压适中。
2. 测量电位差使用电位计，依次测量电路中不同位置的电位差。
首先，将电位计的两个探头分别接触电路中的两个位置，记录下两个位置之间的电位差。
然后，将一个探头保持在其中一个位置不变，将另一个探头移动到其他位置，再次记录电位差。
重复这个步骤，直到测量完所有位置的电位差。
3. 绘制电路的电位图根据测量得到的电位差数据，可以绘制电路的电位图。
首先，在纸上画出电路的示意图，并标注出各个位置。
然后，根据测量得到的电位差数据，将电位差用箭头表示在示意图上，箭头的方向表示电位差的方向。
最后，根据箭头的长度，可以表示电位差的大小。
实验结果与分析通过实验测量得到的电位差数据如下表所示：位置1-2：2V位置1-3：3V位置2-3：1V位置2-4：4V位置3-4：3V根据上述数据，我们可以绘制电路的电位图。
首先，在纸上画出电路的示意图，并标注出各个位置。
然后，根据测量得到的电位差数据，将电位差用箭头表示在示意图上。
根据箭头的方向和长度，可以得到电路的电位分布情况。
在本次实验中，我们可以观察到以下现象：电位差的大小与电路中的电阻有关。
在电阻较大的位置，电位差较大；而在电阻较小的位置，电位差较小。
这是因为电阻对电流的阻碍作用，导致电流通过电阻时发生电压降。
实验总结通过本次实验，我们学习了电位电压的测定方法，并能够绘制电路的电位图。
电工和电子技术(A)1实验报告
电工和电子技术(A)1实验报告实验一 电位、电压的测定及基尔霍夫定律1.1电位、电压的测定及电路电位图的绘制一、实验目的 1.验证电路中电位的相对性、电压的绝对性 2. 掌握电路电位图的绘制方法利用DVCC-03实验挂箱上的“基尔霍夫定律/叠加原理”实验电路板，按图1-1接线。
1. 分别将两路直流稳压电源接入电路，令 U 1＝6V ，U 2＝12V 。
（先调准输出电压值，再接入实验线路中。
）图2. 以图1-1中的A点作为电位的参考点，分别测量B、C、D、E、F各点的电位值φ及相邻两点之间的电压值U AB、U BC、U CD、U DE、U EF及U FA，数据列于表中。
3. 以D点作为参考点，重复实验内容2的测量，测得数据列于表中。
四、思考题若以F点为参考电位点，实验测得各点的电位值；现令E点作为参考电位点，试问此时各点的电位值应有何变化？答：五、实验报告1．根据实验数据，绘制两个电位图形，并对照观察各对应两点间的电压情况。
两个电位图的参考点不同，但各点的相对顺序应一致，以便对照。
答：2. 完成数据表格中的计算，对误差作必要的分析。
答：3. 总结电位相对性和电压绝对性的结论。
答：1.2基尔霍夫定律的验证一、实验目的1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。
2. 学会用电流插头、插座测量各支路电流。
二、实验内容实验线路与图1-1相同，用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。
1. 实验前先任意设定三条支路电流正方向。
如图1-1中的I1、I2、I3的方向已设定。
闭合回路的正方向可任意设定。
2. 分别将两路直流稳压源接入电路，令U1＝6V，U2＝12V。
3. 熟悉电流插头的结构，将电流插头的两端接至数字电流表的“＋、－”两端。
4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。
5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值，记录之。
三、预习思考题1. 根据图1-1的电路参数，计算出待测的电流I1、I2、I3和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定电流表和电压表的量程。
电位电压的测定实验报告心得体会
电位电压的测定实验报告心得体会篇一：电路实验报告目录实验一电位、电压的测定及电路电位图的绘制实验二基尔霍夫定律的验证实验三线性电路叠加性和齐次性的研究实验四受控源研究实验六交流串联电路的研究实验八三相电路电压、电流的测量实验九三相电路功率的测量实验一电位、电压的测定及电路电位图的绘制一．实验目的1．学会测量电路中各点电位和电压方法。
理解电位的相对性和电压的绝对性； 2．学会电路电位图的测量、绘制方法；3．掌握使用直流稳压电源、直流电压表的使用方法。
二．原理说明在一个确定的闭合电路中，各点电位的大小视所选的电位参考点的不同而异，但任意两点之间的电压（即两点之间的电位差）则是不变的，这一性质称为电位的相对性和电压的绝对性。
据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。
若以电路中的电位值作纵坐标，电路中各点位置（电阻或电源）作横坐标，将测量到的各点电位在该平面中标出，并把标出点按顺序用直线条相连接，就可得到电路的电位图，每一段直线段即表示该两点电位的变化情况。
而且，任意两点的电位变化，即为该两点之间的电压。
在电路中，电位参考点可任意选定，对于不同的参考点，所绘出的电位图形是不同，但其各点电位变化的规律却是一样的。
三．实验设备1．直流数字电压表、直流数字毫安表2．恒压源（EEL－I、II、III、IV均含在主控制屏上，可能有两种配置（1）+6V（+5V），+12 V，0～30V可调或（2）双路0～30V可调。
）3．EEL－30组件（含实验电路）或EEL－53组件四．实验内容实验电路如图1－1所示，图中的电源US1用恒压源中的+6V（+5V）输出端，US2用0～+30V可调电源输出端，并将输出电压调到+12V。
1．测量电路中各点电位以图1－1中的A点作为电位参考点，分别测量B、C、D、E、F各点的电位。
用电压表的黑笔端插入A点，红笔端分别插入B、C、D、E、F各点进行测量，数据记入表1－1中。
实训一 电位、电压的测定及电路电位图的绘制
最短导线
中长导线
五．实训注意事项 1．实训电路中使用的电源US2用0～＋30V可调电 源输出端，应将输出电压调到＋12V后，再接入电 路中。并防止电源输出端短路。 2．使用数字直流电压表测量电位时，用黑笔端插 入参考电位点，红笔端插入被测各点。使用数字 直流电压表时，注意电压表的量程的选择，在不 确定所测电压范围时，先选择大量程，然后根据 数字显示再选择合适的量程。 3．使用数字直流电压表测量电压时，红笔端插入 被测电压参考方向的正（＋）端，黑笔端插入被 测电压参考方向的负（－）端。
实训一 电位、电压的测定及电路电位图的绘制
一．实训目的
1．学会测量电路中各点电位和电压的方法， 理解电位的相对性和电压的绝对性。
2．学会电路电位图的测量、绘制方法。 3．掌握使用直流稳压电源、直流电压表的使用方法。
二．原理说明
参考点不同
各点电位不同 电位具有相对性 两点间电压相同 电压具有绝对性
电位图：各点位置为横坐标，各点电位为纵坐标， 标出点按顺序用直线条相连接
测B、C间电压UBC，电压表正极接B点负极接C点， 电压表读数就是UBC
测C、D间电压UCD
测A、D间电压UAD
测D、E间电压UDE
测E、F间电压UEF
测F、A间电压UFA
6、以D点为参考点，则直流电压表的负极接D点，实验方法同上
表1-2 电路中各点电位和电压数据 单位：V
电 位（V） 参考点
Us1和Us2
12
V
6 V
330Ω
4、测电位:从直流电压表引出两根导线
以A点为参考点，则直流电压表的负极接A点
测B点电位vB:直流电压表的正极接B点（被测点），直流电压表
的读数就是B点的电位值
电位电压的测定实验报告范文三篇
电位电压的测定实验报告范文三篇篇一：电极电位的测量实验报告一．实验目的1. 理解电极电位的意义及主要影响因素2. 熟悉甘汞参比电极的性能以及工作原理3. 知道电化学工作站与计算机的搭配使用方法二．实验原理电极和溶液界面双电层的电位称为绝对电极电位，它直接反应了电极过程的热力学和动力学特征，但绝对电极电位是无法测量的。
在实际研究中，测量电极电位组成的原电池的电动势，而测量电极电位所用的参考对象的电极称为参考电极，如标准氢电极、甘汞电极、银-氯化银电极等，该电池的电动势为：E＝φ待测－φ参比上述电池电动势可以使用高阻抗的电压表或电位差计来计量在该实验中，采用甘汞电极为研究电极，铁氰、化钾/亚铁氰、化钾为测量电极。
在1mol的KCl支持电解质下，分别用10mM摩尔比1:1和1:2的铁氰、化钾/亚铁氰、化钾溶液在常温（27℃）以及45℃下测量，收集数据，可得到相同温度不同浓度的两条开路电位随时间变化曲线、相同浓度不同温度的两条开路电位随时间变化曲线。
可以用电极电势的能斯特方程讨论温度对于电极电势的影响三．实验器材电化学工作站；电解池；甘汞电极；玻碳电极；水浴锅铁氰、化钾／亚铁氰、化钾溶液（摩尔比1:1和1:2）（支持电解质为1M KCl）；砂纸；去离子水四．实验步骤1. 在玻碳电极上蘸一些去离子水，然后轻轻在细砂纸上打磨至光亮，最后再用去离子水冲洗。
电化学工作站的电极也用砂纸轻轻打磨2. 在电解池中加入铁氰、化钾／亚铁氰、化钾溶液至其1/2体积，将玻碳电极和甘汞电极插入电解池中并固定好，将两电极与电化学工作站连接好，绿色头的电极连接工作电极，白色头的电极连接参比电极。
3. 点开电化学工作站控制软件，点击setup—技术（technique）—开路电压—时间，设置记录时间为5min，记录数据时间间隔为0.1s，开始进行数据记录，完成后以txt形式保存实验结果。
4. 将电解池放入45度水浴锅中，再重复一次步骤2和步骤3。
电位电压的测定及电路电位图的绘制实验报告
电位电压的测定及电路电位图的绘制实验报告实验目的，通过实验，掌握电位电压的测定方法，并学会绘制电路电位图。
实验仪器与器材，数字电压表、电源、导线、电阻、开关、导线板、连接线等。
实验原理：1. 电位电压的测定，电位电压是指某一点相对于某一参考点的电势差，通常以地作为参考点。
用数字电压表可以测量电位电压。
2. 电路电位图的绘制，电路电位图是用来表示电路中各点的电位电压分布情况的图示。
根据电路中各点的电位电压大小，可以绘制出电路电位图。
实验步骤：1. 连接电路，根据实验电路图连接电路，注意连接的正确性和紧固度。
2. 测定电位电压，将数字电压表的正负极分别连接到需要测量的两点，记录下电位电压的数值。
3. 绘制电路电位图，根据测得的电位电压数值，绘制电路电位图，标明各点的电位电压大小。
实验结果与分析：1. 通过实验测得了电路中不同点的电位电压数值，并绘制了电路电位图。
2. 电位电压的测定结果符合理论预期，证明了测量方法的准确性。
3. 电路电位图清晰地展示了电路中各点的电位电压分布情况，便于分析电路工作状态。
实验结论，通过本实验，掌握了电位电压的测定方法，并学会了绘制电路电位图。
这对于进一步理解电路工作原理和分析电路性能具有重要意义。
实验中的注意事项：1. 连接电路时，要注意线路的连接正确性和紧固度，避免出现接触不良或短路等问题。
2. 测量电位电压时，要选择合适的量程和测量方式，确保测量的准确性。
3. 绘制电路电位图时，要标明各点的电位电压大小，保证图示清晰明了。
实验改进方向：1. 可以尝试使用不同的测量方法，比较其准确性和实用性。
2. 可以扩展实验内容，探究电位电压在不同电路中的应用和变化规律。
总结，本实验通过实际操作，使我们对电位电压的测定方法和电路电位图的绘制有了更深入的理解，为今后的学习和实践打下了良好的基础。
以上就是本次实验的实验报告内容，希望对大家有所帮助。
电工学1实验指导书资料
电工学1实验指导书机械与车辆学院2013目录电路分析部分实验一（一）电位、电压的测定及电路电位图的绘制 (1)实验一（二）基尔霍夫定律的验证 (3)实验二三相交流电路电压、电流的测量 (5)电机与控制部分THMJK-1型电机拖动及控制技术实验装置操作说明 (8)实验三相异步电动机点动和自锁的控制线路（选做） (12)实验三三相异步电动机的正反转控制线路 (15)实验四顺序控制线路 (19)实验三相鼠笼式异步电动机的降压起动控制线路（选做） (23)实验一（一）电位、电压的测定及电路电位图的绘制一、实验目的1.验证电路中电位的相对性、电压的绝对性2. 掌握电路电位图的绘制方法二、原理说明在一个闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点的变动而改变。
电位图是一种平面坐标一、四两象限内的折线图。
其纵坐标为电位值，横坐标为各被测点。
要制作某一电路的电位图，先以一定的顺序对电路中各被测点编号。
以图4-1的电路为例，如图中的A～F, 并在坐标横轴上按顺序、均匀间隔标上A、B、C、D、E、F、A。
再根据测得的各点电位值，在各点所在的垂直线上描点。
用直线依次连接相邻两个电位点，即得该电路的电位图。
在电位图中，任意两个被测点的纵坐标值之差即为该两点之间的电压值。
在电路中电位参考点可任意选定。
对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。
三、实验设备四、实验内容利用DVCC-03实验挂箱上的“基尔霍夫定律/叠加原理”实验电路板，按图1-1接线。
1. 分别将两路直流稳压电源接入电路，令U1＝6V，U2＝12V。
（先调准输出电压值，再接入实验线路中。
）2. 以图1-1中的A点作为电位的参考点，分别测量B、C、D、E、F各点的电位值φ及相邻两点之间的电压值U AB、U BC、U CD、U DE、U EF及U FA，数据列于表中。
电工和电子技术(A)1实验报告
实验一 电位、电压的测定及基尔霍夫定律1.1电位、电压的测定及电路电位图的绘制一、实验目的1.验证电路中电位的相对性、电压的绝对性2. 掌握电路电位图的绘制方法三、实验内容利用DVCC-03实验挂箱上的“基尔霍夫定律/叠加原理”实验电路板，按图1-1接线。
1. 分别将两路直流稳压电源接入电路，令 U 1＝6V ，U 2＝12V 。
（先调准输出电压值，再接入实验线路中。
）2. 以图1-1中的A 点作为电位的参考点，分别测量B 、C 、D 、E 、F 各点的电位值φ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ，数据列于表中。
3. 以D 点作为参考点，重复实验内容2的测量，测得数据列于表中。
图1-1四、思考题若以F点为参考电位点，实验测得各点的电位值；现令E点作为参考电位点，试问此时各点的电位值应有何变化？答：五、实验报告1．根据实验数据，绘制两个电位图形，并对照观察各对应两点间的电压情况。
两个电位图的参考点不同，但各点的相对顺序应一致，以便对照。
答：2. 完成数据表格中的计算，对误差作必要的分析。
答：3. 总结电位相对性和电压绝对性的结论。
答：1.2基尔霍夫定律的验证一、实验目的1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。
2. 学会用电流插头、插座测量各支路电流。
二、实验内容实验线路与图1-1相同，用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。
1. 实验前先任意设定三条支路电流正方向。
如图1-1中的I1、I2、I3的方向已设定。
闭合回路的正方向可任意设定。
2. 分别将两路直流稳压源接入电路，令U1＝6V，U2＝12V。
3. 熟悉电流插头的结构，将电流插头的两端接至数字电流表的“＋、－”两端。
4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。
5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值，记录之。
三、预习思考题1. 根据图1-1的电路参数，计算出待测的电流I1、I2、I3和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定电流表和电压表的量程。
电位、电压的测定及电路电位图的绘制
六、预习与思考题
1．电位参考点不同，各点电位是否相同？任意两点的电压 是否相同？为什么？ 2．在测量电位、电压时，为何数据前会出现+、-号？它们 各表示什么意思？ 3．什么是电位图？不同的电位参考点电位图是否相同？如 何利用电位图求出各点的电位和任意两点之间的电压。
厦门大学电工学实验室
一、实验目的
1．学会测量电路中各点电位和电压的方法，理解 电位的相对性和电压的绝对性。 2．学会电路电位图的测量、绘制方法。 3．掌握使用直流稳压电源、直流数字电压表的使 用方法。 4．学会用仿真软件对实验电路进行仿真。
厦门大学电工学实验室
二、实验原理
电位的相对性和电压的绝对性 在一个确定的闭合电路中，各点电位的大小视所 选的电位参考点的不同而异，但任意两点之间的 电压（即两点之间的电位差）是不变的，这是电 位的绝对性和电压的相对性。
电压表测量值为准。
表5-3-1 电路中各点电位数据
（单位：V）
电位参考点
VA
VB
VC
VD
VE
VF
C
D
厦门大学电工学实验室
四、实验内容
2．测量电路中相邻两点之间的电压值
பைடு நூலகம்
表5-3-2 电路中各电压数据单位
UAB
UBC
UCD
UDE
（单位：V）
UEF
UFA
厦门大学电工学实验室
五、实验注意事项
1．使用直流数字电压表测量电位时，负极性端子接参考电位 点，正极性端子接被测各点。 2．使用直流数字电压表测量电压时，正极性端子接被测电压 参考方向的正（+）端，负极性端子接被测电压参考方向的负 （-）端。
厦门大学电工学实验室
实验一电位、电压的测定及电路电位图的绘制
实验一电位、电压的测定及电路电位图的绘制实验一电位、电压的测定及电路电位图的绘制一、实验目的1.验证电路中电位的相对性、电压的绝对性2. 掌握电路电位图的绘制方法二、原理说明在一个闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点的变动而改变。
电位图是一种平面坐标一、四两象限内的折线图。
其纵坐标为电位值，横坐标为各被测点。
要制作某一电路的电位图，先以一定的顺序对电路中各被测点编号。
以图1-1的电路为例，如图中的A ～F, 并在坐标横轴上按顺序、均匀间隔标上A 、B 、C 、D 、E 、F 、A 。
再根据测得的各点电位值，在各点所在的垂直线上描点。
用直线依次连接相邻两个电位点，即得该电路的电位图。
在电位图中，任意两个被测点的纵坐标值之差即为该两点之间的电压值。
在电路中电位参考点可任意选定。
对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。
四、实验内容利用DGJ-03实验挂箱上的“基尔霍夫定律/叠加原理”线路，按图1-1接线。
电流插座图1-11. 分别将两路直流稳压电源接入电路，令U1＝6V，U2＝12V。
（先调准输出电压值，再接入实验线路中。
）2. 以图1-1中的A点作为电位的参考点，分别测量B、C、D、E、F各点的电位值φ及相邻两点之间的电压值U AB、U BC、U CD、U DE、U EF及U FA，数据列于表中。
3. 以D点作为参考点，重复实验内容2的测量，测得数据五、实验注意事项1.本实验线路板系多个实验通用，本次实验中不使用电流插头。
DG05上的K3应拨向330Ω侧，三个故障按键均不得按下。
2. 测量电位时，用指针式万用表的直流电压档或用数字直流电压表测量时，用负表棒（黑色）接参考电位点，用正表棒（红色）接被测各点。
若指针正向偏转或数显表显示正值，则表明该点电位为正（即高于参考点电位）；若指针反向偏转或数显表显示负值，此时应调换万用表的表棒，然后读出数值，此时在电位值之前应加一负号（表明该点电位低于参考点电位）。
电位电压的测定及电路电位图的绘制实验报告
电位电压的测定及电路电位图的绘制实验报告电位电压的测定及电路电位图的绘制实验报告引言：电位电压是电路中非常重要的一个概念，它用来描述电荷在电路中的能量差异。
在本次实验中，我们将学习如何测定电位电压，并使用这些数据绘制电路的电位图。
实验目的：1. 学习使用万用表测量电位电压；2. 掌握如何绘制电路的电位图。
实验材料：1. 电源；2. 电阻；3. 万用表；4. 连接线。
实验步骤：1. 将电源连接到电路中，并确保电源的正负极正确连接；2. 将电阻连接到电路中；3. 使用万用表测量电路中不同位置的电位电压，并记录数据；4. 根据测得的数据，绘制电路的电位图。
实验结果：我们在实验中测得了以下数据：位置1：电位电压为2V；位置2：电位电压为3V；位置3：电位电压为5V；位置4：电位电压为1V。
根据这些数据，我们可以绘制电路的电位图。
首先，我们将位置1标记为起点，并将其电位电压设为0V。
然后，我们根据位置2的电位电压为3V，在电位图中画出一条连接位置1和位置2的线段。
接下来，我们根据位置3的电位电压为5V，在电位图中画出一条连接位置2和位置3的线段。
最后，我们根据位置4的电位电压为1V，在电位图中画出一条连接位置3和位置4的线段。
讨论与分析：通过实验测得的电位电压数据和绘制的电位图，我们可以清晰地看到电路中不同位置的电位差异。
从电位图中，我们可以看出电位电压随着电流的流动而逐渐降低，这符合电流从高电位流向低电位的规律。
实验中可能存在的误差主要来自测量仪器的精度以及电路中可能存在的内阻。
为了减小误差，我们可以使用更精确的测量仪器，并在电路中添加补偿电阻来消除内阻对测量结果的影响。
结论：通过本次实验，我们学习了如何测量电位电压，并使用这些数据绘制了电路的电位图。
实验结果表明电位电压随着电流的流动而逐渐降低。
在今后的实验中，我们可以进一步研究电位电压与电流、电阻等因素之间的关系，深入理解电路中的能量转换和传输过程。
实验05电位电压的测定及电路电位图的绘制
实验五 电位、电压的测定及电路电位图的绘制一、实验目的1. 用实验证明电路中电位的相对性、电压的绝对性2. 掌握电路电位图的绘制方法 二、原理说明在一个确定的闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点电位的变动而改变。
据此性质，我们可用一只电压表来测量出电路中各点相对于参考点的电位及任意两点间的电压。
电位图是一种平面坐标一、四两象限内的折线图。
其纵坐标为电位值，横坐标为各被测点。
要制作某一电路的电位图，先以一定的顺序对电路中各被测点编号。
以图5-1的电路为例，如图中的A ～F, 并在坐标横轴上按顺序，均匀间隔标上A 、B 、C 、D 、E 、F 、A 。
再根据测得的各点电位值，在各点所在的垂直线上描点。
用直线依次连接相邻两个电位点，即得该电路的电位图。
在电位图中，任意两个被测点的纵坐标值之差即为该两点之间的电压值。
在电路中电位参考点可任意选定。
对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。
四、实验内容利用HE-12实验箱上的“基尔霍夫定律/叠加原理”线路，按图5-1接线。
1. 分别将两路直流稳压电源接入电路，令 U 1＝6V ，U 2＝12V 。
（先调准输出电压值，再接入实验线路中。
）2. 以图5-1中的A 点作为电位的参考点，分别测量B 、C 、D 、E 、F 各点的电位值φ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ，数据列于表中。
3. 以D 点作为参考点，重复实验内容2的测量，测得数据列于表中。
图5-1注：1.“计算值”一栏，U AB =φA －φB ，U BC =φB －φC ，以此类推。
2. 相对误差=⨯-计算值计算值测量值100 （%）五、实验注意事项1.本实验线路板系多个实验通用，本次实验中不使用电流插头和插座。
HE-12上的K 3应拨向330Ω侧，三个故障按键均不得按下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测B、C间电压UBC，电压表正极接B点负极接C点， 电压表读数就是UBC
测C、D间电压UCD
测A、D间电压UAD
测D、E间电压UDE
测E、F间电压UEF
测F、A间电压UFA验方法同上
表1-2 电路中各点电位和电压数据 单位：V
电 位（V） 参考点
VA
VB
VC
VD
VE
VF
UAB UBC UCD UDE UEF UFA
测量值
计算值 A
相对误 差%
测量值
计算值 D
相对误 差%
相对误差
=
测量值 - 理论值 理论值
×100%
记下所有电流表数据后，最后把电源电压调回到0，关 闭电源，撤除接线，把所有接线整理好如下图，以后每 次实验结束都必须整理好！
最长导线
实训一 电位、电压的测定及电路电位图的绘制
一．实训目的
1．学会测量电路中各点电位和电压的方法， 理解电位的相对性和电压的绝对性。
2．学会电路电位图的测量、绘制方法。 3．掌握使用直流稳压电源、直流电压表的使用方法。
二．原理说明
参考点不同
各点电位不同 电位具有相对性 两点间电压相同 电压具有绝对性
电位图：各点位置为横坐标，各点电位为纵坐标， 标出点按顺序用直线条相连接
三．实训设备 2.电压源(双路0～30V可调)； 1.直流数字电压表；
3. EEL－53组件
四．实训内容
实训电路
原理图
12V
实训台对 应的图
6V 330Ω
连接实际电路
1、准备两个电压源Us1、Us2
a.准备12伏电源Us1
b.准备6伏电源Us2
2、拿出电工原理（一）实验箱
3、分别接上两个电源
最短导线
中长导线
五．实训注意事项 1．实训电路中使用的电源US2用0～＋30V可调电 源输出端，应将输出电压调到＋12V后，再接入电 路中。并防止电源输出端短路。 2．使用数字直流电压表测量电位时，用黑笔端插 入参考电位点，红笔端插入被测各点。使用数字 直流电压表时，注意电压表的量程的选择，在不 确定所测电压范围时，先选择大量程，然后根据 数字显示再选择合适的量程。 3．使用数字直流电压表测量电压时，红笔端插入 被测电压参考方向的正（＋）端，黑笔端插入被 测电压参考方向的负（－）端。
六．预习与思考题
1．电位参考点不同，各点电位是否相同？任两 点的电压是否相同，为什么？ 2．在测量电位、电压时，为何数据前会出现± 号，它们各表示什么意义？ 3．什么是电位图形？不同的电位参考点电位图 形是否相同？如何利用电位图形求出各点的电 位和任意两点之间的电压。
七．实训报告要求 1．根据实训数据,分别绘制出电位参考点为A点和 D点的两个电位图形。 2．根据电路参数计算出各点电位和相邻两点之间 的电压值,与实训数据相比较,对误差作必要的分析。 3. 从绘制的两个电位图形上,比较A、C两点和A、 E两点的电位差(即电压大小),能得出什么结论？ 4．回答思考题。
Us1和Us2
12
V
6 V
330Ω
4、测电位:从直流电压表引出两根导线
以A点为参考点，则直流电压表的负极接A点
测B点电位vB:直流电压表的正极接B点（被测点），直流电压表
的读数就是B点的电位值
测C点电位vc(直流电压表的正极接C点)
测D点电位vD
测E点电位vE
测F点电位vF
5、测电压： 测A、B间电压UAB，电压表正极接A点负极接B点， 电压表读数就是UAB
