电气接地图解

TN-S接地系统（整个系统的中性线和保护线是分开的）TN-C接地系统（整个系统的中性线和保护线是合一的）TT接地系统（TT接地系统有一个直接接地点，电气装置外露可导电部分则是接地）TN-C-S接地系统（整个系统有一部分的中性线和保护线是合一的）IT接地系统（IT接地系统的带电部分与大地间不直接连接，而电气装置的外露可导电部分则是接地的）字母标识第一字母表示电力系统的对地关系T-----一点接地I-----所有带电部分与地绝缘，或一点经阻抗接地第二字母表示装饰的外露可导电部分对地关系T-----外露可导电部分对地直接电气连接，与电力系统的任何接地点无关N-----外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）如果后面还有字母，这个字母表示中性线和保护线的组合S-----中性线和保护线是分开的C-----中性线和保护线是合一的（PEN线）我们国家110KV及以上系统普遍采用中性点直接接地系统（即大电流接地系统）。

35KV、10KV系统普遍采用中性点不接地系统或经大阻抗接地系统（即小电流接地系统） 380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

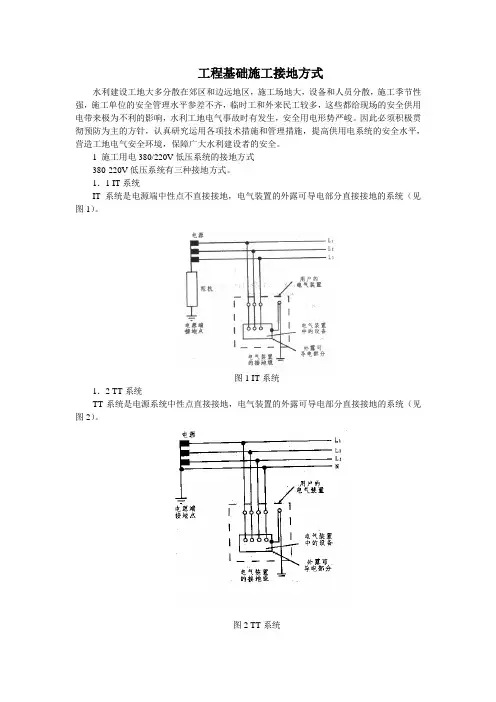

IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。

即：过去称三相三线制供电系统的保护接地。

TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。

即过去的三相四线制供电系统中的保护接地。

TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。

即过去的三相四线制供电系统中的保护接零。

TN系统的电源中性点直接接地，并有中性线引出。

按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。

（1）TN-C系统(三相四线制)，该系统的中性线(N)和保护线(PE)是合一的，该线又称为保护中性线(PEN)线。

它的优点是节省了一条导线，缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。

（2）TN-S系统就是三相五线制，该系统的N线和PE线是分开的，从变压器起就用五线供电。

它的优点是PE线在正常情况下没有电流通过，因此不会对接在PE线上的其他设备产生电磁干扰。

此外，由于N线与PE线分开，N线断开也不会影响PE线的保护作用。

③TN-C-S系统(三相四线与三相五线混合系统)，该系统从变压器到用户配电箱式四线制，中性线和保护地线是合一的；从配电箱到用户中性线和保护地线是分开的，所以它兼有TN-C 系统和TN-S系统的特点，常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。

关于变频器接地问题一、引言在各种工业控制系统中，随着变频器等电力电子装置的广泛使用，系统的电磁干扰日益严重，相应的抗干扰设计技术已经变得越来越重要。

接地是抑制电磁干扰，提高电子设备电磁兼容性的重要手段之一。

正确的接地既可以使系统有效地抑制外来干扰，又能降低设备本身对外界的干扰。

在实际应用系统中，由于系统电源零线(中线)、地线(保护接地、系统接地)不分、控制系统屏蔽地(控制信号屏蔽地和主电路导线屏蔽地)的混乱连接，大大降低了系统的稳定性和可靠性。

二、遵循的主要国家标准：GBJ79 工业企业通讯接地设计规范GBJ65 工业与民用电力装置的接地设计规范GB 50217 电力工程电缆设计规范GB50169 接地装置施工及验收规范DL T 621 交流电气装置的接地SDJ7-79 《电气设备过电压保护设计规程》三、名词术语：●∙∙∙∙∙∙∙∙∙接地体（极） grounding conductor：埋入地中并直接与大地接触的金属导体，统称为接地体（极）。

接地体分为水平接地体和垂直接地体。

●∙∙∙∙∙∙∙∙∙自然接地体natural earthing electrode可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混泥土建筑的基础、金属管道和设备等，称为自然接地体。

●∙∙∙∙∙∙∙∙∙接地线grounding conductor电气设备、杆塔的接地端子与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地线。

●∙∙∙∙∙∙∙∙∙接地装置grounding connection接地体和接地线的总和，称为接地装置。

●∙∙∙∙∙∙∙∙∙接地grounded将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。

●∙∙∙∙∙∙∙∙∙接地电阻ground resistance接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。

接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。

●∙∙∙∙∙∙∙∙∙工频接地电阻power frequency groundresistance按通过接地体流入地中工频电流求得的电阻，称为工频接地电阻●∙∙∙∙∙∙∙∙∙零线null line与变压器或发电机直接接地的中性点连接的中性线或直流回路中的接地中性线，称为零线。

●∙∙∙∙∙∙∙∙∙保护接零（保护接地）protective ground中性点直接接地的低压电力网中，电气设备外壳与保护零线连接称为保护接零。

●∙∙∙∙∙∙∙∙∙集中接地装置concentrated grounding connection为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，如在避雷针附近装设的垂直接地体。

●∙∙∙∙∙∙∙∙∙接地装置large-scale groundingconnection110KV及以上电压等级变电所的接地装置，装机容量在200MW以上的火电厂和水电厂的接地装置，或者等效平面面积在5000m2以上的接地装置。

●∙∙∙∙∙∙∙∙∙安全接地safe grounding电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。

●∙∙∙∙∙∙∙∙∙接地网grounding grid由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。

四、电网主回路接地：三相电力系统中，电源侧（发电机或变压器）中性点的运行方式主要有三种：●∙∙∙∙∙∙∙∙∙中性点有效接地；●∙∙∙∙∙∙∙∙∙中性点不接地；●∙∙∙∙∙∙∙∙∙中性点经消弧线圈，或大电阻间接接地；根据SDJ7-79《电气设备过电压保护设计规程》中规定：●∙∙∙∙∙∙∙∙∙220-330kV的电力网：采用中性点直接接地方式；●∙∙∙∙∙∙∙∙∙110-154kV的电力网：一般采用中性点直接接地方式，在雷电活动较强的山岳丘陵地区，构型简单的电网，如直接采用中性点接地方式不能满足安全供电的需求和对联网影响不大时，可采用中性点经消弧线圈接地方式；●∙∙∙∙∙∙∙∙∙3-60kV的电力网：应采用中性点非直接接地方式。

当单相接地故障电流大于下列值时应装设消弧线圈：3-10kV电网30A20kV电网10A●∙∙∙∙∙∙∙∙∙与发电机或调相机电气上直接相连的3-20kV电网，中性点应采用非直接接地方式。

当单相接地故障电流大于5A时，如要求发电机或调相器能带内部单相接地故障运行，应装设消弧线圈。

消弧线圈可装设在变压器中心点，也可装设在发电机或调相器的中性点。

所以在变频器中，系统电压通常为3-10kV系统，此电力网属于中性点非直接接地方式，即主电路没有引出中线。

为防止输入过电压，雷击等，输入安装过电压保护器FLQ1，选用的组合式过电压保护器，其接地点最好与其他电力设备接地点分开，不共地。

隔离开关，整流变压器，真空接触器，柜体等外壳接地。

整流变压器第三线圈属于380V回路，可经高阻抗接地；或者绝缘不接地，用电设备的金属外壳直接接地，构成IT接地系统。

综上◆∙∙∙∙∙∙∙高压避雷器接地线应用不小于16mm2黄绿双色线，不小于M10镀锌螺栓接在接地母排上，再直接可靠接地。

◆∙∙∙∙∙∙∙隔离开关，高压真空接触器，整流变压器外壳建议使用16mm2黄绿双色线，不小于M10镀锌螺栓接在接地母排上。

◆∙∙∙∙∙∙∙互感器、低压避雷器接地线应用不小于2.5mm2黄绿双色线，小于M5镀锌螺栓接在接地母排上，再直接可靠接地。

如有特殊要求按要求执行。

二、二次配电回路接地保护接零与保护接地不能同在一个配电系统中，一般大系统采用保护接零，小系统一般采用保护接地所以：●∙∙∙∙∙∙∙∙∙当变压器第三线圈不接地时，不允许设备金属外壳保护接零。

●∙∙∙∙∙∙∙∙∙当变压器第三线圈接地时，不允许设备金属外壳保护接地。

●∙∙∙∙∙∙∙∙∙隔离变压器的二次中性点不接地时，不允许后面设备金属外壳保护接零；●∙∙∙∙∙∙∙∙∙隔离变压器的二次中性点接地时，不允许后面设备金属外壳保护接地；●∙∙∙∙∙∙∙∙∙上述指的是电网中的不同设备，当然同一设备即做保护接零的同时又做保护接地是更可靠的。

所以考虑接地系统时，若变压器第三线圈和隔离变压器二次零线均接地的话，那么二次配电器件的金属外壳均需要保护接零，在零线接地线断开的情况下，就仍然有触电的危险。

综合考虑变压器第三线圈与隔离变压器中性线可不接地，二次器件采用保护接地。

这就是IT接地系统。

此IT接地系统独立接地，与主回路，屏蔽等分开引入接地。

主要接地器件有：◆∙∙∙∙∙∙∙浪涌抑制保护器FLQ2——4mm2黄绿线（若为AC220V用为2.5mm2黄绿线即可）；◆∙∙∙∙∙∙∙插座XS1，XS2—————4mm2黄绿线（若为AC220V用为2.5mm2黄绿线即可）；◆∙∙∙∙∙∙∙脉冲群抑制器MCQ1，MCQ2，滤波器FILT；（均属金属外壳，法拉第龙式）————2.5mm2黄绿线◆∙∙∙∙∙∙∙开关电源Pow1，Pow2————1.5mm2黄绿线；◆∙∙∙∙∙∙∙PLC工作地————————1.5mm2黄绿线；◆∙∙∙∙∙∙∙变压器温控仪WKQ、数显表DYP————1.5mm2黄绿线（当变压器温控仪用于底部风机供电时为4mm2黄绿线）；◆∙∙∙∙∙∙∙柜顶风机，变压器底部风机————2.5mm2黄绿线；三、柜体接地现有变频器柜体采用的大多是拼装机柜，对于拼装机柜的柜体来说，各个侧板，顶板与骨架之间的连接处均有喷塑，或喷漆的存在，这种情况下各个侧板与骨架，底座之间并不是可靠的电气连接。

所以在变频器柜体接地方面，最好是各个侧板与骨架之间都有接地钉，多通过软连接的方式，使柜体的各个部分有可靠的电气连接，接地钉处不能喷塑或喷漆等。

这样根据法拉第龙效应，也可有效的屏蔽外部电磁干扰和谐波污染。

门把手等也要与地有可靠的电气连接。

◆∙∙∙∙∙∙∙柜体前后门：建议6mm2线或者软连接；◆∙∙∙∙∙∙∙低压室小门（若有）：建议2.5mm2线或者软连接；◆∙∙∙∙∙∙∙侧板：建议6mm2线或者软连接；◆∙∙∙∙∙∙∙顶板：建议2.5mm2线或者软连接◆∙∙∙∙∙∙∙柜门锁：建议2.5mm2线或者软连接四、屏蔽接地1、信号的屏蔽线接地：采用标准的4-20mA或0-10V信号的信号回路一定要采用双绞线，或者屏蔽的2芯电缆，并在屏蔽层的一端实施接地。
