uhz-10系列磁性液位计选型表

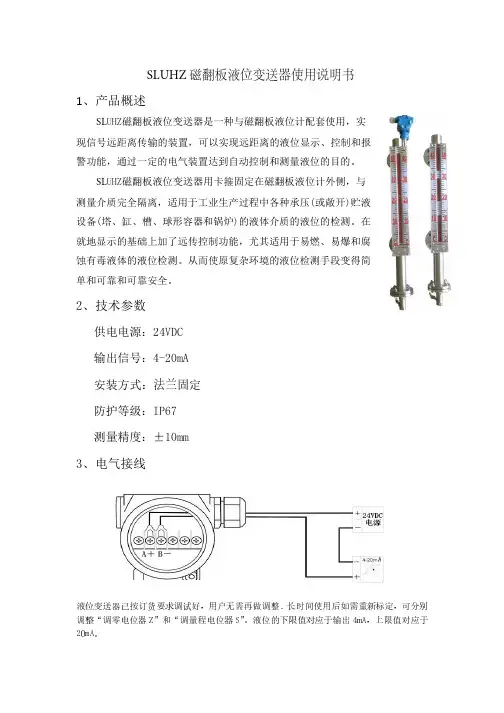

UHZ磁翻板液位变送器使用说明书
SL UHZ 磁翻板液位变送器使用说明书
1、产品概述
SL UHZ磁翻板液位变送器是一种与磁翻板液位计配套使用，实
现信号远距离传输的装置，可以实现远距离的液位显示、控制和报
警功能，通过一定的电气装置达到自动控制和测量液位的目的。
SL UHZ磁翻板液位变送器用卡箍固定在磁翻板液位计外侧，与
测量介质完全隔离，适用于工业生产过程中各种承压(或敞开)贮液
设备(塔、缸、槽、球形容器和锅炉)的液体介质的液位的检测。
在
就地显示的基础上加了远传控制功能，尤其适用于易燃、易爆和腐
蚀有毒液体的液位检测。
从而使原复杂环境的液位检测手段变得简
单和可靠和可靠安全。
2、技术参数
供电电源：24VDC
输出信号：4-20mA
安装方式：法兰固定
防护等级：IP67
测量精度：±10mm
3、电气接线
液位变送器已按订货要求调试好，用户无需再做调整。
长时间使用后如需重新标定，可分别调整“调零电位器Z”和“调量程电位器S”。
液位的下限值对应于输出4mA，上限值对应于20mA。
磁性浮子液位计
磁性浮子液位计（基本型）磁性浮子液位计（夹套型）磁性浮子液位计（顶装型）磁性浮子液位计（吊绳型）磁性浮子液位计（内衬型）磁性浮子液位计（界面型）UHZ5600（磁翻板）浮子液位计更多产品信息UHZ5600(磁翻板)磁浮子液位计是我公司在生产板管式液位计基础上采用国外最新技术发展起来的浮子式液位计,由于其承压零件均使用不锈钢材料,在结构上减少了密封结合面，故仪表的安全性、可靠性得到提高,广泛应用于石油、化工等行业中的液位测量.■特点:●测量范围大，读数直观清晰;●密封结合面少，不易渗漏,安全可靠;●指示部分与被测介质完全隔离;●易于安装、维修方便.■用途与适用范围:型号说明:■技术参数:● 正常工作条件环境温度－25℃～70℃相对湿度 5%～100% (包括凝露和直接湿)大气压力 86MPa～108MPa● 测量范围500mm～3000mm分档● 测量精度浮子式指示器±20mm翻柱式指示器±20mm● 工作压力 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa● 介质密度 0.5g/cm3～1.8g/cm3分档● 介质粘度≤0.05Pa·s● 介质温度 -25～80℃、(高温型0～200℃)、(专利高温型0～450℃)● 跟踪速度≤0.8m/s● 接触介质材料 1Cr18Ni9Ti 聚四氟乙烯● 控制点误差±10mm● 回差不超过基本误差● 重复性误差不超过基本误差● 开关控制点的接点容量AC或DC220V;1A（纯阻性负载）● 控制点间最小间距（mm）60● 外壳防护等级IP54● 显示仪表XMT-124D数字显示表（可设定上下限报警及输出4～20mA信号）外形尺寸160×80×180● 防爆等级dⅡBT4磁翻板液位计的介绍特点●适合容器内液体介质的液位、界位的测量。
除现场指示，还可配远传变送器、报警开关、控制开关，检测功能齐全。
上海雄风UHZ-10磁性液位计-样本
目
录
1
UHZ-10系列磁性液位计........................................................................................................
UHZ-10系列磁性液位计技术参数........................................................................................ 2 UHZ-10系列磁性液位计选型表............................................................................................ 3 UHZ-10C侧装式标准型磁性液位计结构图......................................................................... UHZ-10C01侧装式高压型磁性液位计结构图..................................................................... UHZ-10C02侧装式低温型磁性液位计结构图..................................................................... UHZ-10C04侧装式夹套加热型磁性液位计结构图............................................................. UHZ-10C05侧装式液化汽型磁性液位计结构图................................................................. UHZ-10C07侧装式防腐型磁性液位计结构图..................................................................... 4 5 6 7 8 9
UHZ系列磁翻柱液位计
UHZ系列磁翻柱液位计一、产品［UHZ系列磁翻柱液位计］概述：UHZ-517系列磁翻柱液位计是公司引进吸收国外同类产品，并加以提高研制生产的产品。
系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区，显示醒目，读数直观，且测量范围大，配上液位报警、控制开关，可实现液位或界位的上、下限报警和控制，配上LB型液位变送器，可将液位、界位信号转换成二线制4～20mADC标准信号，实现远距离检测、指示、记录与控制。
系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
二、结构原理：液位计根据浮力原理和磁性耦合作用原理工作的。
当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
三、适用范围：适合高温高压容器内液体介质的液位测量。
除现场指示，还可配远传变送器、报警（控制）开关，检测功能齐全。
指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。
测量范围大，不受储槽高度限制。
指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。
结构简单，安装方便，维护费用低。
四、技术参数：测量范围：150～8000mm，对中心距超过8000mm的或运输条件不允许超过长度的液位计可采用分段制造工作压力：UHZ-517C12A：最高4.0MPaUHZ-517C12B：最高6.4MPa。
UHZ-517C12C：最高10.0MPa。
UHZ-517C12D：最高16.0MPa。
UHZ-517C12E：最高25.0MPa。
工作温度：≤420℃精确度：±10mm介质密度：UHZ-517C12A≥500kg/m3UHZ-517C12B、C、D、E≥600kg/m3环境振动：频率≤25Hz振幅≤0.5mm跟随速度：≤0.08m/s介质粘度：≤0.4Pa.S过程连接：旁路侧面安装法兰：DN25，PN4.0法兰标准：HG20592～20635-97其它法兰标准请用户注明。

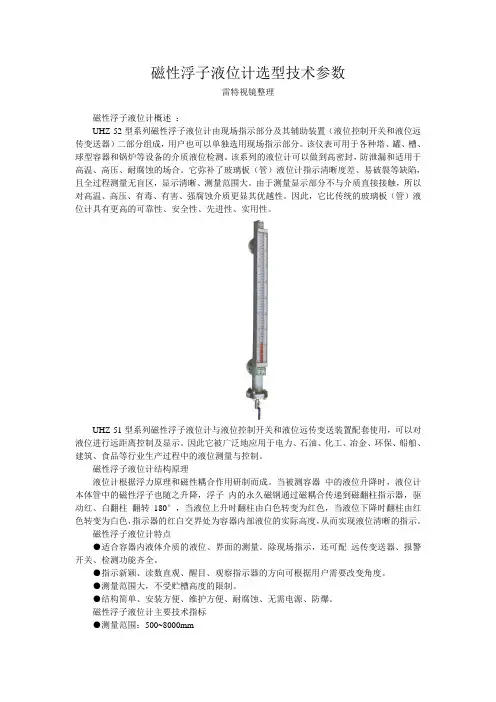

磁性浮子液位计选型技术参数
磁性浮子液位计选型技术参数雷特视镜整理磁性浮子液位计概述：UHZ-52型系列磁性浮子液位计由现场指示部分及其辅助装置（液位控制开关和液位远传变送器）二部分组成，用户也可以单独选用现场指示部分。
该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。
该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。
它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。
由于测量显示部分不与介质直接接触，所以对高温、高压、有毒、有害、强腐蚀介质更显其优越性。
因此，它比传统的玻璃板（管）液位计具有更高的可靠性、安全性、先进性、实用性。
UHZ-51型系列磁性浮子液位计与液位控制开关和液位远传变送装置配套使用，可以对液位进行远距离控制及显示。
因此它被广泛地应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
磁性浮子液位计结构原理液位计根据浮力原理和磁性耦合作用研制而成。
当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
磁性浮子液位计特点●适合容器内液体介质的液位、界面的测量。
除现场指示，还可配远传变送器、报警开关、检测功能齐全。
●指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
●测量范围大，不受贮槽高度的限制。
●结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。
磁性浮子液位计主要技术指标●测量范围：500~8000mm●精确度：±5mm ±10mm（高温型）●工作压力：≤2.5MPa（普通型）≤10.0MPa（高压型）≤32.0MPa（超高压型）≤2.5MPa（防腐型）●介质密度：0.45~2g/cm●介质密度差：≥0.15g/cm（测量界位）●介质温度：-80℃~+450℃●介质粘度：≤0.4Pa.s，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热夹套式液位计。
磁翻板液位计简介选型参数表教学内容
磁翻板液位计简介选型参数表侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。
JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。
仪表指示器色感对比鲜明，清晰醒目。
仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。
JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。
g 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度l 输出信号 4-20mA…二、组成JK-UHZ系列磁浮子液位计包括：JK-UHZ一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ一1／3D型插人浮球液位计，JK-UHZ一1／3W型保温式液位计，JK-UHZ一1／3J型耐强腐蚀液位计及配套装置XQ型上下限发讯器。
JK-UHZ系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。
三、安装(见JK-UHZ系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。
距液位计80mm范围内无吸磁材料。
主体安装必须垂直，误差<3度。
测量范围>4m时应在容器上加支撑点和液位计上的支撑法兰连接加固。
液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。
对于使用在带温介质上的液位计，严禁用保温材料包裹使用。
(一)、JK-UHZ一1型磁浮子翻板液位计(图一)1．1工作原理JK-UHZ一1型磁浮子翻板液位计：磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色，一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。
uhz-517cuhz-517系列侧装型磁性翻柱液位计.doc
UHZ-517/C UHZ-517系列侧装型磁性翻柱液位计UHZ-517C10侧装普通型磁性翻柱液位计UHZ-517C14液态气体专用磁翻柱液位计UHZ-517C15不锈钢衬PTFE磁翻柱液位计UHZ-517C16耐腐蚀PPR型磁翻柱液位计UHZ-517C17耐腐蚀UPVC型磁翻柱液位计UHZ-517C19不锈钢衬PPR磁翻柱液位计UHZ-517C20液态硫磺专用磁翻柱液位计UHZ-517C23卫生标准型磁翻柱液位计UHZ-517F60内浮子高粘度磁翻柱液位计C12系列高温高压低密度磁翻柱液位计UHZ-517C12T高温150lbs磁翻柱液位计UHZ-517C12A高温300lbs磁翻柱液位计UHZ-517C12B高温400lbs磁翻柱液位计UHZ-517C12C高温600lbs磁翻柱液位计UHZ-517C12D高温900lbs磁翻柱液位计UHZ-517C12E高温1500lbs磁翻柱液位计C13系列耐低温防霜型磁性翻柱液位计UHZ-517C13耐低温型磁翻柱液位计UHZ-517C13A超低温型磁翻柱液位计UHZ-517T系列顶装型磁性翻柱液位计UHZ-517T32通用顶装型磁翻柱液位计UHZ-517T33顶装导向柱型磁翻柱液位计UHZ-517T34 内衬PPR型磁翻柱液位计UHZ-517T35内衬PTFE型磁翻柱液位计UHZ-517T36顶装高粘度型磁翻柱液位计UHZ-517T14液态气体顶装磁翻柱液位计UHZ-517系列磁翻柱液位计的选配件LB型液位变送器BX-1/EX三磁驱动型液位开关B50系列智能磁性浮子型液位变送器UHZ-517B54 标准型磁浮子液位变送器UHZ-517B53 防腐PPR磁浮子液位变送器UHZ-517B57 衬PTFE磁浮子液位变送器UHZ-517B58卫生型磁浮子液位变送器UHZ-517B59高粘度磁浮子液位变送器UHZ-517/C普通型侧装式磁性液位计可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。
磁性浮子液位计说明书(标准版)
最新磁性浮子液位计的使用说明和安装保养●工作原理与结构磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它们更多的实用功能。
该类型的仪表都有一个容纳浮球的腔体（称为主体管或外壳），腔体通过法兰或其他接口与容器组成一个连通器。
这样，仪表的腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号（如：电阻信号、电压信号、或者电流信号）。
其中，4～20mA电流信号是比较常用的一种。
比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。
产品具有：测量范围大，读数直观清晰；密封结合面少，不易渗漏,安全可靠；指示部分与被测介质完全隔离；易于安装、维修方便。
●适用范围：随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。
另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。
UHZ-10系列磁翻板液位计(精)
UHZ-10系列磁翻板液位计工作原理UHZ-10系列磁翻板液位计是北京金德创业测控技术有限公司在引进、改进国外同类液位计，结合本公司此类液位计长期销售中取得的经验的基础上，依照化工工业部标准HG/T21584-95开发、研制出的最新产品。
为保证产品的可靠性和技术上的优势，该仪表的所有关键部位均采用优质原材料或进口元器件。
该产品完全可代替国外同一类型产品，性能可靠、安全、实用，可适应对高温、高压、腐蚀性液位的测量。
工作原理金德公司UHZ-10系列磁翻板液位计可以视为压力容器的一部分。
以UHZ-10系列侧装式磁翻板液位计为例，液位计与容器通过侧法兰相连接，这样液位计中的变化实际与容器内液位变化是相一致的。
液位计腔内的柱状浮子与液位计外部的磁翻板和一关实际为一组磁性系统。
柱状浮子通过磁场影响翻板内的翻珠和开关内的磁性元件，从而将液位传递出去。
磁翻板是显示液位的部分。
磁翻板内的翻珠内装有柱状的磁钢，而所有翻珠均匀置于铝制的卡槽之中，当液位计中液位上升时，由于磁钢受浮子内磁场的影响带动翻珠由白色翻为红色；反之液位下降时，翻珠由红色翻为白色。
这样磁翻板在无需任何电源的情况下就可反应出容器内液位的变化。
传感器的作用是采样液位高低位置并转换成标准信号传送至控制室传感器实际由干簧管和电阻组成。
当浮子内磁钢位置变化后，磁场通过器壁带动传感器内干簧触点吸合。
干簧管吸合的位置决定回路的阻抗的大小，干簧管的通常位置为10mml组。
回路电阻的大小正好与液位的高低成正比，这样最后由置于传感器外壳内的变送器将电阻信号转换成标准的电流信号，送至控制室。
UHZ-10系列磁翻板液位计的优点1、结构简单、坚固牢靠、无需专门维护。
2、直接显示液位高低，不受被测液高温、易流动、易燃烧、有毒等特性的影响。
3、翻板工作无需电源，无需断开的情况下也能显示液位变化和报警。
4、可用于真空、高压、高温的环境，对密度低的液体也可适用。
5、耐腐蚀性能强，适用于大多数腐蚀性液体。
磁翻板液位计简介选型参数表
侧装/ 顶装式磁翻板液位计一、用途及特点JK-UHZ 系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。
JK-UHZ 系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。
仪表指示器色感对比鲜明，清晰醒目。
仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。
JK-UHZ 系列液位计均可配置 XQ 发讯器，发讯器输出的触点信号具有自保持功能。
JK-UHZ 系列磁浮子液位计结构简单，安装、使用、维修极其方便。
b 1.0 Mpa实际 工作 压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf6.3 Mpag10 Mpah 16 Mpai22 Mpaj32 Mpal 介质比重 （g/ ㎡）l测量长度 l输出信号 4-20mA ⋯、组成JK-UHZ 系列磁浮子液位计包括： JK-UHZ 一 1 型磁浮子翻板液位计， JK-UHZ--3 型电 远传液位计， JK-UHZ 一 1／ 3D 型插人浮球液位计， JK-UHZ 一 1／3W 型保温式液位计， JK-UHZ 一 1／3J 型耐强腐蚀液位计及配套装置 XQ 型上下限发讯器。
JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体（与容器相通 ），随被测介质液位的升降而上下浮动， 利用磁浮子的磁性组件吸引指示器的翻板指示器来直接醒目地浮子运动方向翻转，翻板一面红色，一面黑色，红色表 示液相部分，黑色表示气相部分，红黑界线为被测介质 液位高度。
指示出被测容器的液位变化。
三、安装（见 JK-UHZ 系列安装示意图 ）要求：首先查看液位 计标牌数据与订货要否相符。
距液位计 80mm 围无吸磁材料。
主体安装必须垂直，误差 <3 度。
UHC系列磁浮子液位计使用说明书1前言
1前言非常感谢您选择丹东通博电器（集团）有限公司的产品。
UHC 型磁浮子液位计已通过国家防爆认证，认证标志：本安型Exia ⅡCT 4～T 6、隔爆型Exd ⅡCT 4～T 6使用前请仔细阅读使用说明书，特别是与防爆相关的环境温度等各项要求。
2概述a) 产品执行标准代号：HG/T2742-1995b) 产品特点：UHC 型磁性浮子式液位计是本公司在消化吸收国内外同类产品的基础上，采众家之长，创新设计的新一代液位计。
产品技术先进，结构合理，显示清晰直观。
c) 主要用途及适用范围：适用于石油、化工、电力、轻工及医药等行业和部门进行液位或界位测量。
3结构特征与工作原理3.1 结构及其工作原理、工作特性UHC 型磁性浮子式液位计主要由本体部分、就地指示器、远传变送器以及上、下限报警器等几部分组成。
该液位计通过与工艺容器相连的筒体内浮子随液面（或界面）的上下移动，由浮子内的磁钢驱动翻柱指示器内的翻柱，用红白两色（液红气白）明显直观地指示出工艺容器内的液位或界位。
若与远传变送器及上、下限液位报警器共同使用，即能方便的实现液位信号的远距离传送和自动控制。
3.2 主要部件或功能单元的结构、作用及其工作原理3.2.1 本体部分：主要包括筒体、接口法兰和磁性浮子三部分，是利用连通器的原理将工艺容器内的液位或界位的升降转换为磁性浮子在筒体内的上、下移动。
3.2.2 就地指示器：固定在筒体上与本体部分共同组成就地指示仪表。
通过磁性浮子驱动指示器内翻柱翻转，从而实现液位或界位的就地显示。
3.2.3远传变送器a) 干簧—电阻式：主要由壳体、传感器电路、转换器电路和显示表四部分组成。
筒体内磁性浮子随液位或界位的上、下移动使传感器电路内的阻值线性变化，再通过转换器电路将阻值变化转换为4~20mA 标准DC 信号， 通过显示表显示出来或通过输出端输出到控制室，实现液位的远距离监视及 控制。
远传变送器的电器原理图及电器接线图分别见图2及图3。
磁翻板液位计各种类型一览表
UYZ磁翻板液位计一、UYZ磁翻板液位计概述UYZ-34型磁性翻板（柱）液位计，是按化工部最新颁布的磁性液位计标准HG/T21584-95制造的。
UYZ磁翻板液位计工作原理是以磁性浮子为测量元件，UYZ磁翻板液位计经磁耦合将容器中的液位变化为能量驱动双色指示板（或柱）翻转。
UYZ磁翻板液位计液位或界位以下指示为红色，UYZ磁翻板液位计液位或界面以上指示为白色，UYZ磁翻板液位计很清晰地显示液面的位置。
UYZ磁翻板液位计被测介质由不锈钢或工程塑料相隔离，UYZ磁翻板液位计所以在任何情况下都非常安全、可靠、耐用。
可以配液位报警开关，UYZ磁翻板液位计实现对液位上、下限报警，控制或联锁。
UYZ磁翻板液位计也可配液位远传变送器，输出4~20mA，实现远距离测量，指示和控制，广泛适用于石油、化工、冶金、医药、电力、食品等各行业生产过程中的液位测量与控制。
二、 UYZ磁翻板液位计特点1、适用范围广、安装形式多样，适合任何介质的液位、界位的测量。
2、集现场指示、远传变送、报警开关、控制开关于一体、功能齐全。
3、被测介质与指示构结完全隔离，密封性能好，防泄漏、适应高压、高温、腐蚀条件下的液位测量，可靠性高。
4、双色指示、连续直观、醒目、测量范围大，观察方向可任意改变。
5、耐振动性能好，能适应液位波动大的情况下工作。
6、结构简单，安装方便，维护费用低。
三、UYZ磁翻板液位计主要使用参数A、基本测量参数1、测量范围：0~300~8000mm（超长可协商）2、现场指示精度：±10mm3、工作压力：0~20Mpa4、介质密度：≥0.45g/cm35、介质温度：-80~ +500℃6、介质密度差：≥0.05g/cm3（测量界位）B、远传变送部分主要参数1、型式：a、磁性耦合式液位变送器，精度≤1.0%b、静压力测量式液位变送器，精度≤±0.5%c、智能型带HART通讯协议2、电源电压：24VDC3、输出信号：4~20 mA 二线制4、负载阻抗：500?C、报警开关部分主要参数1、型式：a、高位单点报警b、低点单点报警c、高低位双限警d、单点区域报警e、双限区域报警f、高位单点带记忆报警g、低位单点带记忆报警h、高低位双限带记忆报警i、任意组合多点记忆开2、控制误差：±5mm3、控制容量：220VAC 1.5A顶装式磁翻板液位计磁翻板液位计概述：磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。
UHZ-519C10普通型磁翻柱液位计
TEL：021-51860900 FAX：021-51860900-8008
E-mail：multi_ist@ Http：//
R3 配 AT200 型磁致伸缩变送器，输出 4～20mA 二线制，带 HART 协议
远传变送 器
O 普通型
D 隔爆型
防爆选项
E 本安型
J1 蒸汽加热夹套
J2 循环水加热夹套 J3 真空夹套
伴热选项
J4 电伴热装置
-□ 测量范围（mm）
-□ 介质密度（g/cm3）
-□ 工作压力（MPa）
３
安装、使用和维护
液位计可适应各种不同工况，如高温、高压、高温高压、低温、高粘度等。针对不同介质，可采用真 空夹套、蒸汽伴热夹套、循环水冷却夹套或电伴热等。
液位计可配套 YB 远传变送器或 UAT200/AT200 磁致伸缩液位变送器，将液位信号转换成 4~20mA 标 准二线制信号输出。也可配套 CK-1 或 BK-1 液位开关，当液位到达开关位置，输出开关量信号，实现液位 报警或控制。
服务保证
本公司按照 ISO9001：2008 国际质量标准建立的质量体系运作，用户在遵守本公司规定的使用和保管 条件下，从发货之日起一年内，因制造质量不良而不能正常工作时，本公司免费修理或更换。如系用户使 用或保管不当造成的损坏，将酌情收取修理费。对本公司产品实行终身维修。
附录
PN1.6MPa（16bar）平面、突面板式平焊法兰尺寸（HG20592-2009）/mm
过程连接
磁翻板液位计使用说明书
磁翻柱液位计使用说明书●工作原理与结构TOP-UHZ型磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它更多的实用功能。
该型号的仪表都有一个容纳浮球的腔体（称为主体管或外壳），它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
带有液位变送器（电信号远传）的仪表，液位变送部分（电气部分）的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化，进而使得传感器部分可以发生与液位变化相对应的电阻信号。
通过信号转化器，就可以把电阻信号转化成4～20mA的电流信号。
本液位计的电子元件几乎没有电容器、电感等储能元器件。
可以叠加HART通讯协议，也可以使用RS485总线通讯。
为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号。
其中，4～20mA电流信号是比较常用的一种。
比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。
磁翻板液位计技术规范
UHZ磁性翻板液位计一．功能与适用范围UHZ型磁性翻柱液位计（以下简称液位计）。
适用于工业生产过程中各种承压（或敞开）贮液设备（塔、缸、槽、球形容器和锅炉）的液体介质的液位的检测。
能就地显示各种液体的工作情况和液位高度。
配上液位变送器就能远距离传送液面的位置信号，通过一定的电气装置达到自动控制和测量液位的目的。
液位计是具有可靠的安全性的检测仪表，由于具有磁性藕合的隔离密闭结构。
尤其适用于易燃、易爆和腐蚀有毒液体的液位的检测。
从而使原复杂环境的液位检测手段变得简单和可靠安全。
液位计具有就地显示的直读式特性，不需多组液位计组合，可以单体进行全量程测量。
设备少开孔，显示清晰，标志醒目，读数直观等优点。
当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。
二．工作原理液位计是利用其内部的磁性浮子随液位变化产生磁位移，使得液位视窗的红白磁翻柱作相应的翻转来指示液位的高度。
当浮子上升时，磁翻柱则白色转为红色，当浮子下降时，由红色转为白色，红色始终表示液位的高低。
三．特点1．适用于容器内液体介质的液位测量除现场显示外，可配远传变送器、液位控制器等功能2．显示直观醒目，显示方向可根据用户要求改变显示方向。
3．测量范围大，不受容器高度限制。
4．显示器组件与被测介质完全隔离，故密封性好可靠安全。
5．结构简单，安装方便，维修简易。
6．耐腐蚀，防爆。
四．主要技术参数1．测量范围：0-12000mm2．测量精度：+10mm3．介质密度：≥0.5g/cm34．工作压力：1.0 1.6 2.5 10Mpa5．工作温度：80℃120℃200℃400℃6．介质粘度：≤0.4Pa.S（对粘度大或低温易结晶介质要选用夹套型）7．测量界位比重差：0.15g/cm38．本厂出厂连接法兰尺寸：DN20 PN2.5（公制管）连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准。
若采用其它法兰标准请用户在订货时注明。
上海雄风UHZ-10磁性液位计
型号： UHZ-10D-...-...-...-...-...-...
选型举例： UHZ-10D00B1500S0.9DN100PN1.6/100 为顶装式液位计，带变送器，测量范 围1.5米，不锈钢材质，法兰尺寸为 DN100PN1.6，被测液体密度为0.9g/ cm3。安装法兰至最高液位100mm。
3
UHZ-10C侧装式磁性液位计结构图：
型号：UHZ-10C00（标准型）
结构图：
技术参数： 测量距离：0.3～10m 工作压力：1.6MPa（更高咨询工厂） 工作温度：-20℃～150℃ （更高咨询工厂） 腔体材质：304, 316L（可选） 浮子材质：304, 316L, 钛合金（可选） 高温型：≤350℃（根据压力变化确定） 标准连接：法兰GB标准 DN25， PN0.6～2.5MPa
随着公司几年来不断的发展扩大，通过进口仪表的引进和分析，公司进行 自我的一系列物位仪表的开发、设计、生产，同时公司仪表厂还生产系列齐全 的射频导纳物位计及变送器、磁性翻板液位计等仪表。
2007年，上海雄风自控工程有限公司和美国PRINCO公司成立了中美合资 上海普菱柯（PRINCO)仪器仪表有限公司。
6
UHZ-10C侧装式防腐型磁性液位计结构图
型号： UHZ-10C07...T（不锈钢内衬Teflon）
结构图： 技术参数： 测量距离：0.3～6m 工作压力：1.6MPa（更高咨询工厂） 工作温度：-40Teflon 浮子材质：不锈钢外涂Teflon
本公司已通过ISO9001:2000质量体系认证。 为了使代理的这些高科技产品和自主生产产品在中国市场充分体现其可靠 的质量，先进的技术，优越的性能，上海雄风公司始终以优质完善的技术服务 为保证，来解决用户的一切问题，使用户称心满意。
UHZ-2300磁翻板说明书_武汉天康
为了更好的使用本仪表，敬请在使用前务必仔细阅读本手册！UHZ-2300系列磁翻板液位计安装使用说明书武汉天康仪表有限公司LIQUISYS UHZ-2300用户手册1UHZ-2300 系列磁翻板（柱）液位计 承蒙惠购本公司仪表产品不胜感激！本仪表为磁耦合原理液位测量仪表，安装及维护极为重要！为避免失误，确保仪表正常工作，请您在安装和使用之前，仔细阅读本手册，定将给您带来帮助和方便。
您所得到的仪表是本公司尽可能认真地按技术要求制造的，所用的材料都处于连续的质量控制下，仪表在出厂前根据预定的技术规格已精确地调整过。
尽管我们很努力，可能还会有失误。
如果您的仪表有问题，请与本公司联系，并请详述仪表的故障现象，如能附上图和数据则更有益于我们的故障处理。
我们将最大限度的为用户承担我们应尽的责任！请勿将仪表置于强磁环境，用户在安装时请轻拿轻放！ 如待测介质中含有导磁的如铁屑等杂物，请定期清洗仪表接液部分和浮子，以免因铁屑附着在浮子上将浮子卡住无法测量。
远传型详见第 7、1 章，零点位置确定请参见第 11 页。
注：本手册内容因为改进将会不经预告予以变更，敬请谅解。
如有不详之处，请与本公司技术部联系。
LIQUISYS UHZ-2300用户手册目录一、概述 (3)二、结构形式与测量原理 (3)三、主要技术指标 (4)四、外形尺寸 (5)五、选型表 (7)六、安装示意图 (8)七、系统组成 (9)八、安装与使用 (13)九、质量保证和保存 (14)2LIQUISYS UHZ-2300用户手册一、概述UHZ-2300系列磁翻板（柱）液位计是本公司引进、吸收国外同类产品，并加以改进，按原化学工业部颁布的《磁性液位计标准HG／T21584-95》研制生产的产品，属多功能融合为一体型仪表。
它将液位变化通过磁耦合给现场指示器指示出液位的实际高度，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。
仪表可选配液位报警、控制开关，实现液位或界面的上、下限越位报警，控制或联锁；或选配本公司UQB-2220型浮球液位变送器、UYB-2110型电容式液位变送器或FDP-4120型压力式液位变送器，将液位、界面信号转换成4～20mA.DC标准信号，供给显示、记录、多点巡检、控制、调节等仪表或PLC、DCS、FCS系统，实现对液位、界面的远距离显示、检测、记录、调节与控制。
UHZ-517液位计选型资料
工作温度：-90℃～480℃ 连接法兰：HG20592-20635-97
3．底装式或顶装式液位计连接法兰 ≥80mm
电源：24V DC 输出信号：(4～20)mA 工作温度：-20℃～65℃ 防爆标志：本安型：ibⅡCT5
隔爆型：dⅡBT5 最大负载电阻：270
其它标准请用户注明
注：特殊要求可以订货时另外说明。
150
L1
L
100
适用范围
UHC-517C是最常用的侧装式磁性 浮子液位计，适用于工作压力≤6.4MPa， 工作温度≤480℃的液体介质的液位测量。
80
图１
技术参数
表1
测量范围：(300～15000)mm
(两个法兰中心距离)
工作压力：≤6.4MPa
工作温度：≤480℃ 介质密度：(0.45～2.0)g/cm3
图２
技术参数与要求
表1
变送器主要技术参数
主要技术参数
技术要求
测量范围：(300～15000)mm
1．粘度大或温度低时易结晶的介
测量误差：±10mm
准确度：10mm 质可选用选用加热夹套型液位计。
介质密度：≥0.45g/cm3
2．侧装式液位计订货长度≥4000mm
工作压力：0.6、1.6、2.5、6.3、32MPa 时中间加支柱法兰。
干簧式液位开关
外形图和接线图
BK-1型液位开关 图３
A B C
接线
概述
