楼梯结构

梁板式楼梯
• 第三节
板式楼梯

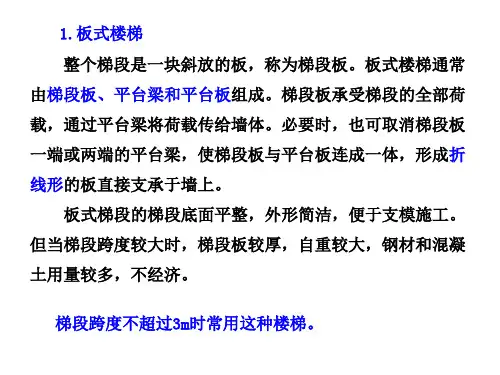

• 板式楼梯是指将梯段做成板式结构的楼梯，就是说梯段不设斜梁，只 有梯段板，并且将其上下两端直接支承在平台梁上。图14-3-1为一典 型板式楼梯。 • 板式楼梯梯段的计算简图如图14-3-2所示。
• 梯段板的水平投影长度小于3m时宜ห้องสมุดไป่ตู้用板式楼梯，这样比较经济。 板式楼梯的优点是楼梯板底面平整，外形轻巧美观，模板比较简单。 缺点是当跨度较大时，混凝土及钢材用量较多，自重较大。 梯段板的水平投影长度较小时，支承梯段斜板的平台梁也可取消。
• 二、组合型楼梯 • 高级民用建筑的大厅及庭园内，目前趋向于采用更新颖、 平面形式更为自由的异形楼梯以丰富建筑物内容，适应建
筑平面及造型上的多方面要求。组合型楼梯即是把基本的
楼梯型式进行组合。图14-6-2就是一螺旋楼梯与一直线梯 段的组合。平面形式为s型的楼梯也是经常采用的组合型 楼梯的一种。
栏杆扶手
一、楼梯的组成
• 1.楼梯段 • 2.平台 • 3.栏杆扶手 平台梁
平台
楼梯段
第五章 墙
体
楼梯分类举例
建筑构造
墙悬臂式楼梯
螺旋式楼梯示意
• 第二节
梁板式楼梯
• 梁板式楼梯是指梯段做成梁板式结构的楼梯，就是说，楼梯段由踏步 板和斜梁组成。其踏步板支承在斜梁上，斜梁支承在平台梁上。图 14-2-1是一典型的双折式梁式楼梯。
•
平台梁
梯段板
板式楼梯
• 第四节 悬挑式楼梯 • 悬挑式楼梯的梯段板及休息平台均为悬挑构件，它必须有 可靠的支座来支撑。多用于居住建筑中人流不多的楼梯或 次要楼梯。 • 由于悬挑楼梯形式新颖、轻巧，在影剧院等公共建筑中也 经常使用(见图14-4-1)。
• 第五节
螺旋型楼梯
• 螺旋型楼梯外形美观新颖，既满足功能要求，又丰富了建 筑造型，故在许多高级民用及大型公共建筑中多有采用 (如图14-5-1)。 • 螺旋楼梯在大多数情况下是用钢筋混凝土现场浇捣形成的 空间曲板。结构形式上有梁式和板式之分，梁式亦多做成 单梁式，多用于梯宽不宽的、轻巧的小型楼梯，梁可设在 中轴线处，也可设在荷载作用线的位置。从旋转方向上又 可分为左旋转(顺时针旋转)和右旋转(逆时针旋转)。
• 平面布置上可以有不同旋转半径相结合、左右旋相结合、 带有部分直线段以及带有中间休息平台等各种类型。 • 螺旋楼梯的支承情况有两端弹性支承、两端固定或一端固 定，一端为其他任意边界条件。螺旋楼梯是多次超静定结 构，其内力计算比较复杂，计算简图是把楼梯的中轴线视 为杆件计算轴线的单跨空间曲梁。
• 第六节 楼梯结构的其他型式 • 一、剪式楼梯 剪式楼梯实际上是悬挑楼梯的一种特殊类型，常见的形式 有对称型剪式楼梯和反对称型剪式楼梯。图14-6-1a为对 称型剪式楼梯，图14-6-1b)为反对称型剪式楼梯。 • 对称型剪式楼梯以平面受力为主，空间作用不太显著。可 以利用对称性将结构简化为正置和倒置的平面梯形刚架， 无论是两端简支或是两端固定，当梯梯仅承受竖向均布荷 载时，刚架无侧移产生。当荷载不对称时，经简化的两个 平面刚架将有侧移产生。由于楼梯荷载以对称作用的结构 自重为主，对于仅有少量非对称荷载情况亦可略为加大安 全度而按无侧移刚架进行近似计算。
• 三、弧形楼梯
• 对于次要楼梯，采用弧形楼梯占用的建筑面积较少。弧形 楼梯的结构形式为在圆形中心设置立柱，踏步板为一端固 定于中心立柱上的悬挑构件。
• 对称型剪式楼梯以平面受力为主，空间作用不太显著。可 以利用对称性将结构简化为正置和倒置的平面梯形刚架， 无论是两端简支或是两端固定，当梯梯仅承受竖向均布荷 载时，刚架无侧移产生。当荷载不对称时，经简化的两个 平面刚架将有侧移产生。由于楼梯荷载以对称作用的结构 自重为主，对于仅有少量非对称荷载情况亦可略为加大安 全度而按无侧移刚架进行近似计算。 • 反对称型剪式楼梯，即使承受对称的竖向均布荷载，在休 息平台中部连接处也将产生较大的水平剪力以协调两个平 面刚架单独作用时所产生的方向相反的侧移。受力性能差 于对称型剪式楼梯，故宜优先选用使用效果相同的对称型 剪式楼梯。
• 梁板式楼梯的梯段板计算简图如图14-2-2所示。其支座为斜梁。 • 梯段板的水平投影长度大于3m时采用梁式楼梯。这样可减小踏步板厚 度，达到节约材料的目的。
斜梁
楼梯剖面图
平台梁
楼梯平面图
踏步板
斜梁
平台梁
踏步板
梁板式楼梯构件系列
梁板式楼梯
暗步（上翻梁式结构）
建筑构造
第4单元： 建筑局部结构
第5单元
第14章
楼梯结构
• 第一节
概述
• 楼梯的功能作用：解决楼层间的日常交通和紧急疏散的通道。 • 楼梯的构件组成：梯段板、平台板及栏杆扶手等。
• 楼梯的形式类型：直上式、曲尺式、双折式、先分后合或先合后分式、
三折式、四折式、弧形式、剪刀式和交叉式等(见图14-1-1及图14-12)。
• 楼梯的结构种类：多采用钢筋混凝土结构。
