分体式空调器的结构与类型.
分体空调器安装拆除
分体空调器安装家用空调器有窗式和分体式两大类。
安装分体式空调器，工艺要求高、技术点多、劳动强度大。
有一句安装行业流行的话：“三分机子七分装”。
意思是空调器使用效果的好坏，与安装质量有很大的关系。
总起来说，分体空调器的安装有 10 个环节，任何一步操作不当，都会影响空调器的使用效果和寿命。
一、认识部件分体式空调器由室内机和室外机两部分组成。
图 1 中展示了它们结构的主要部分和各个部件名称。
学习装修空调器，必须记住这些部件的书面称谓和当地行业习惯说法，并了解它们的作用。
二、确定安装位置空调器室内机应安装在坚固墙面上。
选择室内机的安装位置，除了必须尊重用户意见外，还要使它吹出的冷气能送到房间的每个角落，在室内能形成合理的空气对流。
室内机安装位置附近不能有热源，与门窗距离应大于0 ．6m ，以免冷气损失过大；它的安装高度应大于 1.8m ，低于 2.2m 。
目前，一般空调器出厂时提供的制冷管路长度是 4 — 4.5m ，如果没有特殊需要最好不再续接。
所以，确定室内机安装位置时 ,还要考虑它与室外机的管路连接应合适、合理，以减少管路的弯曲，有利于制冷剂流动通畅，冷凝水也能顺利排出，并给以后维修留出一定空间。
室外机的安装位置要选在通风良好，维修方便的地方。
不要安装在阳台里面，否则因通风散热不好，制冷量会降低 30 ％，甚至因通风短路而烧坏压缩机。
室外机重量较大，所以要特别注意墙体是否牢固，现在已有空调器坠落伤人的事故案例，如果装在阳台外侧，应使用穿墙螺栓，并在墙内侧用扁铁拉衬，以增加强度。
具体说，室外机的安装要求是：距地面高度大于 2.5m ，与室内机的高度差应小于12m （以空调器安装技术规格为标准），与相邻门窗的距离为3～ 4m 。
三、安装室内机室内机是靠挂板固定在墙壁上的。
安装时，首先把挂板水平贴在墙上，为了让冷凝水能顺利流出，出水口一侧要低0.2cm，但如果倾斜超过0.5cm就会影响整体美观。
如图 2 所示，先用改锥在墙上画出挂板固定位置，再用四颗螺钉钉牢。
空调结构
空调器的结构本节主要介绍目前常用的分体式空调器和立柜式空调器。
1．分体式空调器分体式空调器整机分为室内机组和室外机组。
两机组以连接管道相连，构成制冷系统。
由于把主要噪声源――室外机组（包括压缩机、风机、冷凝器等）置于室外，机组的噪声远低于其他形式的房间空调器；而且，室内机组造型新颖、优雅别致，安装位置不受限制，可以壁挂、吊顶、落地，且不损伤室内建筑。
安装时，只要将室内机组和室外机组的连接管道对接，即可使用。
维修时，由于机组分体安装，如室外机组一般放在阳台、院子等地方，全暴露在空气中，容易观察和维护；安放在室内的机组，拆卸也很方便。
(1)分体壁挂式空调器的结构。
该空调器室内机组蒸发器安装在上面，细长离心风叶的贯流风机装在下面，机组是上进风下出风。
其室内机组是挂在墙壁上，一般挂高在1.8 -2.0m之间。
壁挂式空调器的优点是造型和色彩美观，挂在墙上不占用地面面积，且起到装饰的作用，另外其噪声特别低。
缺点是风压偏低，冷风送不远，会形成室内冷风死角，另外其安装要求较高。
图2-13所示为分体壁挂式空调器外形，室内机组主要由外壳、蒸发器、贯流风扇及电器控制系统等组成。
图2-14为分体壁挂式空调器室内机组结构分解图。
室内机组外壳一般采用流线型、圆弧面相结合，格调高雅、造型新颖，表面再进行光亮、喷花处理，色调具有时代感，可以配合室内装饰。
外壳的前面是进风格栅，接着是空气过滤网，外壳的后面装有与室外机组连接的制冷剂液管和气管．动力电线及控制电线。
蒸发器一般斜装在机壳的前上部，而贯流风扇则装在外壳的下部，它把经过蒸发器冷却后的室内空气吸人并吹出，保持室内空气的不断循环。
出风口处装有可控制上下出风的导风板及左右送风格栅。
图2-13分体壁挂式空调器外形图1-室内机外壳；2一进风格栅；3-固定板；4-红外接收器；5-导风板；6-出风格栅；7-空气过滤网；8-连接管；9-排水管；10-高压阀；11-低压阀；12-提手；13-室外机面罩；14-进风格栅（左侧面和背面）；15-出风口；16-排风护罩；17-有线控制器；18-无线控制器图2-14分体壁挂式空调器室内机组结构分解图l一挂墙板；2一骨架；3-含油轴承；4-贯流风扇；5-电机；6-接水盘；7排水管；8-步进电机；9-蒸发器；10-进出管接头；11-电器箱体；12控制基板；13温度传感器；14固定夹；15-传感器；16-弹簧片；17-变压器；18接线端子排：19接收显示板；20-压线盖；21-电源线；22 -前罩壳；23-进风栅；24-装饰盖；25-右装饰盖；26-赤线窗口；27-空气过滤网；28-遥控器；29一遥控器支架；30-电池；31-排水管；32-管夹；33-排水弯头室外机组主要由外壳、底盘、压缩机、冷凝器、毛细管（或膨胀阀）、电磁继电器、过热保护器及轴流风机等组成。

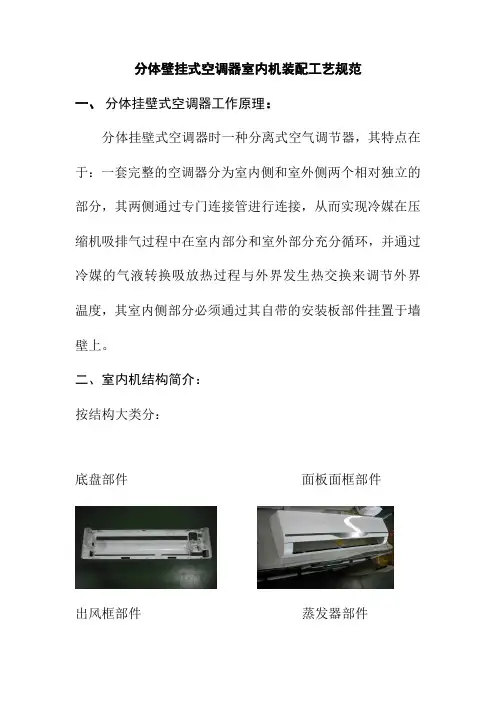

分体壁挂式空调器室内机装配工艺规范
分体壁挂式空调器室内机装配工艺规范一、分体挂壁式空调器工作原理：分体挂壁式空调器时一种分离式空气调节器，其特点在于：一套完整的空调器分为室内侧和室外侧两个相对独立的部分，其两侧通过专门连接管进行连接，从而实现冷媒在压缩机吸排气过程中在室内部分和室外部分充分循环，并通过冷媒的气液转换吸放热过程与外界发生热交换来调节外界温度，其室内侧部分必须通过其自带的安装板部件挂置于墙壁上。
二、室内机结构简介：按结构大类分：底盘部件面板面框部件出风框部件蒸发器部件电控部件风轮及电机部件三、分体挂壁式空调器基本装配流程：根据分体挂壁式室内机装配循序结合美的空调线体布局情况，现就美的分体式内机装配通用流程如下：（底盘检查）---放室内机地盘---（轴承座部装）---装轴承座部件---（室内机风轮检查）---装风轮----（室内电机检查）---装室内机电机--- 套风轮、紧固风轮、滴紧固胶---贴条码、装电机盖并紧固---（蒸发器部装）---装蒸发器部件---紧固蒸发器部件---出风框部装及检查---装出风框部件---装室内机安装板及配管压板---装电控盒部件---装显示盒组件---接线、装感温线---整线并扎线---电器安全检测---装配检查---面板面框部件检查---装面板面框部件---各项模拟运行检测---贴各标贴件、贴条码---套包装箱---打钉、封口---入仓四、关键工序介绍及其控制要点:现就其室内侧部分（以下简称空调器室内机）的主要装配及检验过程控制要点作相应说明：1、底盘检查：底盘上的空调器排水系统时空调器使用过程中冷凝水排出通道，一旦排水系统因毛刺或塑料件注塑时产生的批锋或注塑裂纹等缺陷，会给空调器排水造成半堵或全堵，造成空调器排水不畅，从而导致空调器漏水；底地盘风到系统（如变形、风道内部批锋等缺陷）对室内机送风风量系统异声等有直接影响。
为此在对底盘实施检查时，重点在：1.1室内机底盘上部前后设有的接水槽是否畅通，各角位无批锋及毛刺、裂纹；。
舒适性空调标准1.0
中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳基站舒适型空调T i t l e版本号：1.0.0╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信有限公司发布目录前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语、定义和缩略语 (1)4 型式和基本参数 (2)4.1 型式 (2)4.2 基本参数 (3)5 技术要求 (4)5.1 一般要求 (4)5.2 空调机的适用范围 (4)5.3 性能要求 (5)5.4 可靠性要求 (6)5.5安装要求 (7)6 试验方法 (7)6.1 试验条件 (7)6.2 试验一般要求 (8)6.3 试验方法 (8)7 检验规则 (9)7.1 出厂检验 (9)7.2 抽样检验 (10)7.3 型式检验 (10)8 标志、包装、运输和贮存 (11)8.1 标志 (11)8.2 包装 (11)8.3 运输和贮存 (11)附录A：舒适性空气调节机型号编制方法 (1)前言本规范的目的。
本规范主要包括以下几方面内容。
本标准的附录为规范性附录，附录为资料性附录。
本标准由中移号文件印发。
本规范由中国移动通信有限公司提出并归口。
本规范由规范归口部门负责解释。
本规范起草单位：本规范主要起草人：1 范围本标准规定了基站舒适型空调的术语和定义、型式和基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存等，供中国移动内部和厂商共同使用；适用于。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
[1] QB-D-003-2005 《×××规范版本号》中国移动通信有限公司[2] GB/T 191 包装储存图示标志中华人民共和国国家质量监督检验检疫总局[3] GB/T 1019 家用电器包装通则中华人民共和国国家质量监督检验检疫总局[4] GB/T 4706.32 家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求（GB4706.32-2004，IEC 603352-40；1995，IDT）中华人民共和国国家质量监督检验检疫总局[5] GB 5296.2 消费品使用说明家用和类似用途电器的使用说明中华人民共和国国家质量监督检验检疫总局[6] GB 6882 声学噪声源声功率级的测定消声室和半消声室精密法中华人民共和国国家质量监督检验检疫总局[7] GB/T 17790-1999 房间空气调节器安装规范中华人民共和国国家质量监督检验检疫总局[8] GB/T 17758-1999 单元式空气调节机中华人民共和国国家质量监督检验检疫总局[9] GB/T 7725-2004 房间空气调节器中华人民共和国国家质量监督检验检疫总局[10] GB/T 19413-2003 计算机和数据处理机房用单元式空气调节机中华人民共和国国家质量监督检验检疫总局[11] GB/T 2828.1 计数抽样检验程序中华人民共和国国家质量监督检验检疫总局3 术语、定义和缩略语下列术语、定义和缩略语适用于本标准：3.1 基站舒适性空气调节器3.2 制冷量（制冷能力）total cooling capacity空调器在额定工况和规定条件下进行制冷运行时，单位时间内从密闭空间、房间或区域内除去的热量总和，单位：W。
分体式空调器的工作原理打印.ppt
干燥过滤器1 主毛细管 辅助毛细管
热 泵 型 挂 壁 式 分 体 空 调 制 冷 原 理 图
（２）制冷工作原理：
气液 分离器 电磁 四通阀 压缩机 电磁 成高温高压蒸气 四通阀
液态制冷剂蒸发吸热
成低温低压蒸气 制冷剂被压缩
高压阀 室外换热器
（冷凝器）
干燥过滤器2
制冷剂冷却放热
单向阀
干燥过 对制冷剂进行 主毛 成常温高压液体 滤器1 干燥过滤处理 细管
３、热泵型分体空调器制冷工作原理
（１）系统组成： 主毛细管、 四通阀 压缩机、 室外换热器、 干燥过滤器1、 室内换热器、 气液分离器、 管接头、 高、低压阀、 单向阀、 辅助毛细管、 电磁四通阀、 干燥过滤器2。
室外机组
排 气 管 工 艺 管
室内机组
低压阀
分 离 器
进气管
压缩机
室外 换热器
室内 换热器
辅助 毛细管
单 截向 止阀
低 压 阀
管 接 头
室内换热器
（蒸发器）管 ຫໍສະໝຸດ 头高 压 阀干燥过 滤器2
单 向 阀
制冷剂降压节流
成低温低压液体
（3）制热工作原理：
四通阀 排 气 管 工 艺 管
室内机组
低压阀
分 离 器
进气管
压缩机
室外 换热器
室内 换热器
干燥过滤器1 主毛细管 辅助毛细管
热 泵 型 挂 壁 式 分 体 空 调 制 热 原 理 图
高压阀
干燥过滤器2
单向阀
气液 分离器
电磁 四通阀
电磁 压缩机 成高温高压蒸气 四通阀
液态制冷剂蒸发吸热室外换热器 成低温低压蒸气
制冷剂被压缩
低 压 阀
分体空调器的基本结构(wc)
二、壁挂式空调器的室外机组
壁挂式空调器室外机组的零件全部安装在一个外壳内.其组成见（图三）。
由于壁挂式空调器的制冷量为1860～3750Ｗ，容量较小，其室外机组均为单个风扇类型。

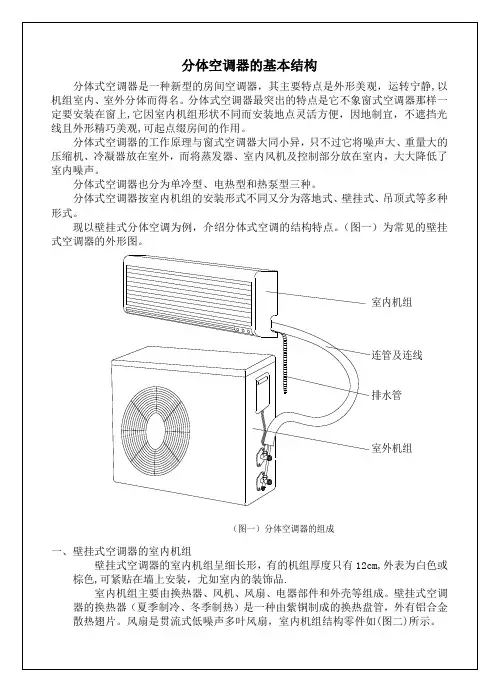

分体空调器的基本结构
