外脚手架水平挑网方案
外脚手架水平挑网方案
外脚手架水平挑网方案 The Standardization Office was revised on the afternoon of December 13, 2020阅城国际名城一期项目外挑水平防护方案编制：审核：审批：江苏天宁建设工程有限公司阅城国际名城一期项目2017年8月目录1. 编制依据2. 工程概况及编制说明3. 施工部署材料准备及堆放技术准备施工准备4. 水平防护网架搭设现场布置原则外挑水平防护网搭设示意图搭设要求及方法5. 安全使用原则6. 安全拆除原则7. 文明施工及环境保护措施安全文明施工措施环境保护措施一、编制依据1、《建筑施工安全检查标准》 JGJ59-20112、《建筑施工高处作业安全技术规范》 JGJ80-20113、《建筑施工扣件式脚手架安全技术规范》 JGJ130-20114、《高层建筑混凝土结构技术规程》 JGJ3-20115、江苏天宁建设工程施工现场安全标准化图册6、阅城国际名城一期施工组织设计二、工程概况及编制说明1、工程名称：阅城国际名城位于菏泽市牡丹区西安路与黄河路交汇处北，包括22栋住宅楼。
本工程有11层、18层及28层，标准层层高均为米。
本工程住宅楼为框剪结构，车库及商业为框架结构，结构安全等级均为二级，抗震设防烈度7度。
2、编制说明：因本工程建筑高度较高，地上11层、18层、28层，为避免高空、交叉作业施工的高空坠落，保证安全生产和安全防护，将在外围进行外挑水平防护。
现编制此水平挑网方案，各班组按要求予以配合和执行。
三、施工部署1、材料准备及堆放准备材料根据施工总进度计划安排，材料应及时进场并按照相应规范的规定和施工组织设计的要求对钢管、扣件、脚手板、密目网等进行检查验收，不合格产品不得使用。
水平防护网的钢管主要为6米钢管，规格Φ48mm×，其质量符合现行国家标准GB/T3091-2011规定。
安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB16909-2011国家标准，并进行抽样质量检测。
建筑工程水平挑网的施工方法及安全要求 (1)
建筑工程水平挑网的施工方法及安全要求一、工艺流程预埋预留——组装单元网片——吊装单元网片——网片内侧扣件连墙——网片外侧钢丝绳连墙——阳角安装二、施工方法1）搭设的基本要求是：横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固、受荷安全、有安全操作空间、不变形、不摇晃。
2）根据施工图纸设计钢管桩、U型环或穿墙钢管套管的预埋位置。
3）在地面进行单元网片的组装，定长钢丝绳一端固定在网片外侧两端；通过塔吊将单元网片吊至防护层，网片内侧横向水平杆通过预埋钢管桩或（穿墙）小横杆与结构进行刚性连接；网片外侧横向水平杆通过钢丝绳与结构进行柔性连接。
4）重复上一步工作，依次吊装单元网片，相邻单元网片应紧靠，同时在连接处覆盖密目网进行搭接封闭，密目网在两侧的搭接长度大于200mm。
5）安装阳角挑网，除施工电梯外周圈闭环，形成水平挑网。
水平挑网的设计节点可以参考我的上一篇文章“【实用篇】图文解说建筑工程水平挑网的设计节点”▪框架结构水平挑网施工流程▪第一步第二步第三步第四步第五步第六步▪框剪结构水平挑网施工流程▪第一步第二步第三步第四步第五步第六步三、实景展示实景展示实景展示四、验收与保护1、水平挑网在投入使用之前必须进行验收，合格后方准使用。
主要检查杆件、钢丝绳的可靠连接，各钢管连接卡扣的紧固，外侧的卸载措施，安全网的完整性，防护挑网的防雷接地。
2、在检查验收过程中，要特别注意扣件的紧固程度，扣件并不是拧得紧越好。
对于拧紧力矩大于65N·m的扣件，要认真检查有无裂缝、变形，如果发现有上述弊病应立即调换，调上的扣件的螺栓应紧固在40~65N·m。
3、水平挑网在验收合格通过投入使用后，必须对其进行日常的保养和定期的全面检查和整修，才能保证其安全使用。
防护网日常的保养和维修必须每天进行一次，定期的维护保养一般每月进行一次。
所以要求作业队水平挑网进行日常的和定期的保养和维修，尤其是每次强风、暴雨过后都要认真检查整修后方可使用。
水平挑网施工方案
华隆公寓项目水平挑网施工方案编制人：审核人：审批人：三河市燕郊隆达建筑工程有限公司华隆公寓项目部目录一、编制依据 .......................................................................................... - 1 -二、工程概况.......................................................................................... - 1 -三、施工部署.......................................................................................... - 1 -3.1施工安排........................................................................................................................... - 1 -3.2组织安排........................................................................................................................... - 2 -3.3施工重点难点................................................................................................................... - 2 -四、施工准备.......................................................................................... - 2 -4.1.技术准备........................................................................................................................... - 2 -4.2现场准备........................................................................................................................... - 2 -4.3材料准备........................................................................................................................... - 2 -五、主要施工方法................................................................................... - 3 -5.1架体搭设........................................................................................................................... - 3 -5.2结构水平挑网防护 ........................................................................................................... - 4 -5.3施工注意事项................................................................................................................... - 6 -六、质量要求.......................................................................................... - 7 -七、管理与措施....................................................................................... - 7 -7.1安全管理........................................................................................................................... - 7 -7.2质量保证措施................................................................................................................... - 8 -7.3施工安全措施................................................................................................................... - 8 -7.4其他措施........................................................................................................................... - 8 -一、编制依据1.1华隆公寓工程施工图纸1.2《建筑施工手册》-扣件钢管脚手架1.3《建筑安装工程安全生产文明施工资料手册》第二章1.4《建筑施工高处作业安全技术规程》JGJ80-911.5《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20111.6《建筑施工安全检查标准》JGJ59-2011二、工程概况工程名称：华隆公寓项目建设单位：三河市华隆房地产开发有限公司建设地点：燕郊海油大街南巷口村地南侧、电网公司北侧设计单位：北京华茂中天建筑设计有限公司本工程总建筑面积43345.08㎡。
外挑平网施工方案
山东平安建设集团郦水嘉苑项目部----施工组织文件外挑平网专项施工方案山东平安建设集团有限公司第一章编制依据1、《建筑工程预防高处坠落事故若干规定》2、《建筑施工安全检查标准》(JGJ59-2011)3、《建筑施工高处作业安全技术规范》（JGJ80-91）4、《钢管扣件式脚手架安全技术规范》（JGJ130-2011）5、施工图纸6、施工组织设计第二章施工准备1、人员准备：架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。
操作过程中严格遵守安全技术操作规程，佩戴和使用劳动保护用品。
2、材料准备：准备材料根据施工总进度计划安排，材料应及时进场并按照相应规范的规定和施工组织设计的要求对，钢管、扣件、脚手板、密目网等进行检查验收，不合格产品不得使用。
2.1水平安全网的钢管主要为6米杆，规格Φ48mm×3.5mm，其质量符合现行国家标准GB/T3091-2001规定。
2.2脚手板厚度不应小于50mm，为防止使用过程中脚手板端头损坏，可在距脚手板两端80mm处用18铁丝紧箍两道，固定牢靠。
2.3安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB16909-2009国家标准，并进行抽样检测。
绑扎用8#铅丝。
2.4钢丝绳选用6×19 Φ14.3钢丝绳，断股、起毛、锈蚀严重的钢丝绳不得使用，钢丝绳扣紧绳卡不少于三个。
经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
3、施工准备3.1将建筑物外围外架拆除，内部支撑架拆除完毕。
3.2楼层临边防护按要求搭设到位。
3.3清除搭设场地楼层的杂物。
3.4钢管、安全网等所需搭设材料准备齐全，并堆放整齐。
第三章施工部署为避免高空坠落落物伤人，在以下楼层和部位需设置水平挑网：1#、10#、高层楼在17层处设置连续闭合一圈的悬挑水平安全网（双层防护上层为安全密目网、下层为安全大眼平网）；第四章安全挑网的具体设置1、将一根6米长的钢管一端固定在楼层上，在17层悬挑工字钢预埋环处加固，另一端向外平挑（外端稍微上翘），每隔3米设置一根平挑钢管，然后将平挑钢管的挑出部位用通长水平杆进行连接，最后在该区域满铺密目安全网及大眼平网。

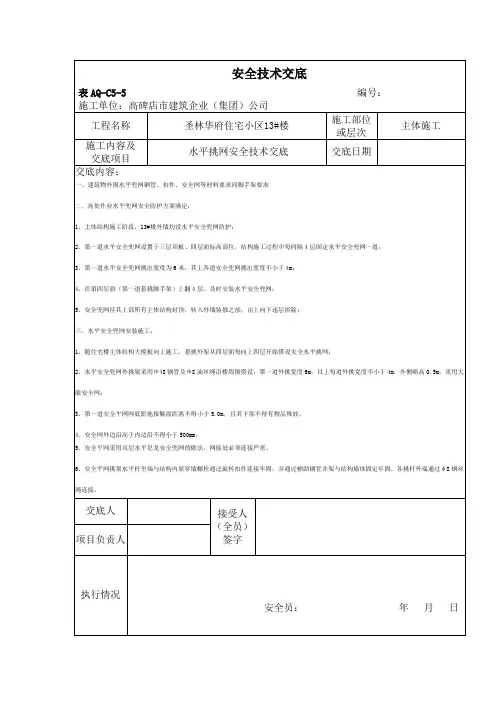

安全技术交底(水平挑网)
表AQ-C5-5编号：
施工单位：高碑店市建筑企业（集团）公司
工程名称
圣林华府住宅小区13#楼
施工部位或层次
主体施工
施工内容及
交底项目
水平挑网安全技术交底
交底日期
交底内容：
一、建筑物外围水平兜网钢管、扣件、安全网等材料要求同脚手架要求
二、高处作业水平兜网安全防护方案确定：
1、主体结构施工阶段，13#楼外墙均设水平安全兜网防护；
2、第一道水平安全兜网设置于三层顶板、四层面标高部位，结构施工过程中每间隔4层固定水平安全兜网一道；
3、第一道水平安全兜网挑出宽度为6米，其上各道安全兜网挑出宽度不小于4m；
4、在第四层面（第一道悬挑脚手架）上翻4层，及时安装水平安全兜网；
5、安全兜网待其上部所有主体结构封顶，转入外墙装修之前，由上向下逐层拆除；
四、水平安全兜网拆除：
1、水平安全兜网拆除前，现场划出拆除禁区，无关人员严禁入内；
2、水平安全兜网拆除严格按施工方案进行，从上到下按顺序进行；
3、水平安全兜网拆除应派专人负责指挥，操作人员应前后呼应、协作作业。
五、水平安全兜网安装拆除安全：
1、上班之前必须有安全技术交底，并有交底记录；
2、施工时，必须划出安全作业区域，周边由专人守卫、无关人员严禁入内；
3、水平安全兜网安装拆除必须由专人负责，专人指挥，协调控制安全作业；
4、所有操作人员必须经安全学习教育考试合格领取特殊工种上岗证书方可参与施工；
5、所有参与施工操作人必须佩戴安全帽、安全带、同时必须使用正确，达到保证安全施工要求；
6、上班操作人员上班期间严禁饮酒，上班时严禁穿硬底、带钉、易滑的鞋；
7、栓钢丝绳索人员安全带必须调整正确的安全带绳索长度，正确系于人体之上、主体结构墙上。
008室外水平挑网交底
经验收合格的构配件应按品种、规格分类，码放整齐、平稳，堆放场地不得有积水。
1.3施工准备
1、将建筑物外围外脚手架拆除，内支撑架拆除完毕。
2、楼层临边防护按要求搭设到位。
3、清除搭设场地楼层的杂物。
4、钢管、安全网等所需搭设材料准备齐全，并堆放整齐。
2、6米宽水平安全网的设置：用6米长的钢管及扣件制成正方形边框、在边框区域内满铺密目安全网。端头横杆 挑出杆（同时挑出5~7根） 扣件连接 钢丝绳与端头拉接绑大眼网 绑密目网 沿墙横杆 扣件连接 钢丝绳与上部穿墙孔拉结，水平兜网应沿建筑物周圈封闭，建筑物大角处另设6×6的平网与两侧平网固定。大眼网、密目网用绑绳与钢管绑扎牢靠，绑扎点间距≤200mm。
3、安全挑网需铺设两层安全网。上面铺设一层阻燃型密目式安全网，下面铺设一层阻燃式安全网。在安全网的下面不准存放构件或其它材料设备，保证人员落入安全网后有效缓冲高度，安全网接口必须连接严密。
4、在安全挑网端设置6×19Φ6.5钢丝绳进行卸载，每隔3米设置一道钢丝绳连接至建筑物上部，钢丝绳必须张紧受力。
2、搭设必须符合方案要求，不得随意进行更改。
3、在水平防护架拆除过程中，对所有拆下的脚手管和有坠落可能的物品
二、施工部署
为避免高空坠落，一下楼层和部位需设置水平挑网：
E、F、G楼的二层顶需设置6米宽水平安全网，在搭设6米宽水平挑网后沿楼高每4层需设置3米宽水平安全网。
三、安全挑网的具体设置：
1、3米宽水平安全网的设置：将6米长的钢管的一端固定在楼层上（可利用连墙件或钢管顶撑在顶板上加固或用旋转扣件固定在外架立杆上），另一端向外上平挑（外挑安全网与外架或在建工程垂直成60度夹角），每隔3米设置一根水平挑钢管，然后将水平挑钢管的挑出部位用通常水平杆进行连接，最后在该区域满铺密目安全网。
外脚手架水平挑网方案
外脚手架水平挑网方案外脚手架水平挑网是指在外脚手架结构中，使用钢丝绳或钢管等作为水平挑杆，通过连接脚手架竖杆和水平杆，形成水平支撑的一种方案。
外脚手架水平挑网是建筑施工中常用的一种搭设方式，具有结构稳定、安全可靠、施工便捷等优点。
下面将详细介绍外脚手架水平挑网方案。
一、方案概述1.1背景和目的1.2方案内容二、设计要求2.1强度要求2.2稳定要求2.3施工便捷性三、施工方法3.1预制法3.2现场焊接法如果预制法不适用于施工现场，也可以采用现场焊接法。
在脚手架竖杆和水平杆相交的位置进行焊接，通过焊接将水平杆固定在脚手架竖杆上，形成水平支撑结构。
四、材料选择4.1水平挑杆水平挑杆可以选择钢丝绳或钢管等材料，具体选择应根据施工的要求和实际情况进行，确保材料具有足够的强度和稳定性。
4.2连接件连接脚手架竖杆和水平挑杆的件应选用高强度的连接件，以确保连接处的稳定性和安全性。
五、安全措施5.1原材料检查在使用之前，对水平测量杆和连接件进行检查，确保其完好无损，符合使用要求。
5.2严密检查在安装水平挑杆时，要求检查所有连接处是否紧固，确保水平挑杆不会产生松动。
5.3安全标识对于水平挑网的施工区域，应设置明显的安全标识，提醒人员注意安全，避免发生事故。
六、总结外脚手架水平挑网方案是一种常见的施工方案，具有结构稳定、安全可靠、施工便捷等优点。
在实际施工中，应根据具体情况合理设计方案，选择合适的材料和施工方法，并加强安全措施，确保施工过程中的安全。
同时，对水平挑网方案进行定期检查和维护，及时发现并处理问题，确保外脚手架水平挑网的稳定性和安全性。
安全水平挑网的技术交底模板
一、交底目的为确保高层建筑主体结构施工过程中的安全，防止高处坠落事故的发生，本交底旨在对施工人员进行安全水平挑网的施工技术交底，提高施工人员的安全意识和操作技能。
二、交底内容1. 适用范围本交底适用于高层建筑主体结构施工过程中，外脚手架搭设外围设置水平挑网的施工。
2. 施工准备（1）施工人员应熟悉本交底内容，掌握水平挑网的施工技术。
（2）准备水平挑网材料，如安全网、绳索、扣件等。
（3）检查外脚手架搭设是否符合安全要求，确保脚手架稳定可靠。
3. 施工步骤（1）在外脚手架外围设置水平挑网，距离地面约1.2米。
（2）将安全网固定在水平挑网上，确保安全网紧绷。
（3）将绳索一端固定在水平挑网上，另一端固定在外脚手架立杆上，形成安全绳。
（4）在安全绳上挂上安全带，确保施工人员在高处作业时的安全。
4. 施工注意事项（1）施工人员必须佩戴安全帽、安全带等防护用品。
（2）施工过程中，严禁酒后作业、疲劳作业。
（3）施工人员应听从指挥，严格按照操作规程进行施工。
（4）水平挑网应定期检查，发现破损、变形等情况应及时更换。
（5）施工过程中，严禁在水平挑网上行走、放置工具等。
5. 应急措施（1）若施工人员发生高处坠落，应立即启动应急预案，进行救援。
（2）在发生高处坠落事故后，应及时上报相关部门，进行事故调查和处理。
三、交底要求1. 施工人员必须认真学习本交底内容，掌握水平挑网的施工技术。
2. 施工过程中，严格按照操作规程进行施工，确保施工安全。
3. 施工负责人应定期对施工人员进行安全培训，提高施工人员的安全意识。
4. 施工过程中，加强现场安全管理，确保施工安全。
四、交底人（姓名）五、日期（年月日）本技术交底适用于高层建筑主体结构施工过程中，外脚手架搭设外围设置水平挑网的施工。
施工人员应认真学习并严格执行本交底内容，确保施工安全。
外脚手架挑网施工方案
外脚手架挑网施工方案一、施工前准备工作1.确定施工方案：根据建筑结构和施工要求，确定外脚手架挑网的施工方案。
2.设计脚手架结构：根据建筑结构和施工要求，设计外脚手架的结构，包括主体结构和附属结构，确保脚手架的稳定性和安全性。
3.选购脚手架材料：根据设计要求和施工方案，选购脚手架所需的材料，包括钢管、扣件、钢板等，并检查材料的质量和数量是否符合要求。
4.制定施工计划：根据项目进度和工期要求，制定详细的施工计划，包括施工序列、施工流程和施工时间等。
5.检查施工场地：对施工场地进行检查，确保场地平整、无障碍物，并清除施工现场的杂物和垃圾。
二、搭建外脚手架1.设置基础支撑：根据设计要求，在建筑物的固定基础上设置基础支撑，包括支撑材料的埋设和基础支撑的固定。
2.搭建垂直支撑立杆：按照设计要求，将立杆安装在基础支撑上，并确保立杆的垂直度和稳定性。
3.安装水平横杆和斜杆：将水平横杆和斜杆安装在立杆上，形成脚手架的主体结构，并确保横杆和斜杆的连接牢固。
4.安装脚手板：在横杆上安装脚手板，确保脚手板的连接牢固和平整，并设置合适的距离和数量。
5.固定脚手架：通过设置水平支撑杆和斜撑，使脚手架的结构牢固稳定，确保在使用过程中不会出现晃动和倾斜。
三、挑网施工1.安装挑网支撑：根据设计要求，在外脚手架上安装挑网支撑，包括立杆、横杆和斜撑，并确保支撑的牢固稳定。
2.安装挑网材料：根据设计要求，将挑网材料安装在挑网支撑上，并确保挑网材料的连接牢固和平整。
3.检查挑网质量：对安装完成的挑网进行检查，确保挑网的质量和安全性，排除施工过程中可能存在的问题。
4.进行挑网施工：根据设计要求，进行挑网的实际施工，包括切割、连接和固定等工作，并确保施工过程中的安全和质量。
5.完成挑网施工：在挑网施工完成后，对挑网进行清理和整理，并进行最后的检查和验收。
四、施工安全措施1.施工人员佩戴安全帽，穿戴防护服和防滑鞋，并进行必要的安全培训和演练。
外挑水平防护方案
LJA-C3-2-1外挑水平防护专项施工方案审核表外挑水平防护施工方案目录1.编制依据.....................................................................................2.编制说明.....................................................................................3.施工准备.....................................................................................3.1材料准备及堆放................................................................3.2技术准备............................................................................3.3施工准备............................................................................4.水平防护网架搭设.....................................................................4.1现场布置原则....................................................................4.2外挑水平防护网搭设示意图............................................4.3搭设要求及方法................................................................5.安全使用原则.............................................................................6.安全拆除原则.............................................................................7.文明施工及环境保护措施.........................................................7.1安全文明施工措施............................................................7.2环境保护措施....................................................................1.编制依据1.1、《建筑施工安全检查标准》JGJ59-20111.2、《建筑施工高处作业安全技术规范》JGJ80-911.3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20111.4、《高层建筑混凝土结构技术规程》JGJ3-20101.5、总参龙泉国际广场工程施工组织设计2.编制说明因本工程建筑高度较高，地上23层，为避免高空、交叉作业施工的高空坠落，保证安全生产和安全防护，将在外围进行外挑水平防护。
水平挑网搭设方案
目录一、编制目的....................................................二、编制依据....................................................三、工程概况....................................................四、施工准备....................................................五、施工方法....................................................六、安全保证措施................................................ 附图：水平安全挑网搭设图........................................一、编制目的由于目前我项目结构竖向交叉作业施工区域较多，为保证安全生产和安全防护，现编制水平挑网施工方案，请按方案要求进行挑网搭设施工。
二、编制依据三、工程概况四、施工准备1人员准备架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。
操作过程中严格遵守安全技术操作规程，佩戴和使用劳动保护用品。
2材料准备1）搭设脚手架全部采用ф48mm，壁厚的钢管，其质量符合现行国家标准规定。
2）钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。
3）钢管上严禁打孔，钢管在便用前先涂刷防锈漆。
4）旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。
5）安全网采用水平兜网（宽3m长6m锦纶平网）、密目式安全网，必须符合GB5725-2009国家标准，并进行抽样检测。
6）扣件等进场后由材料员、质检员及施工员进行抽验。
外脚手架水平挑网方案
阅城国际名城一期项目外挑水平防护方案编制:审核:审批:江苏天宁建设工程有限公司阅城国际名城一期项目2017年８月目录１. 编制依据２. 工程概况及编制说明3。
ﻩ施工部署3.1ﻩ材料准备及堆放3.２ﻩ技术准备3、3ﻩ施工准备4。
水平防护网架搭设4.１现场布置原则４.２...................... 外挑水平防护网搭设示意图４。
3ﻩ搭设要求及方法5.ﻩ安全使用原则6.ﻩ安全拆除原则7。
文明施工及环境保护措施7、1ﻩ安全文明施工措施7、２.................................. 环境保护措施一、编制依据1、《建筑施工安全检查标准》 JGJ５9—20112、《建筑施工高处作业安全技术规范》ＪＧJ80-20113、《建筑施工扣件式脚手架安全技术规范》JGJ１30-20１14、《高层建筑混凝土结构技术规程》JＧJ3－2０1１５、江苏天宁建设工程施工现场安全标准化图册6、阅城国际名城一期施工组织设计二、工程概况及编制说明1、工程名称: 阅城国际名城位于菏泽市牡丹区西安路与黄河路交汇处北,包括22栋住宅楼。
本工程有1１层、１8层及28层,标准层层高均为2。
9米、本工程住宅楼为框剪结构,车库及商业为框架结构,结构安全等级均为二级,抗震设防烈度７度。
２、编制说明:因本工程建筑高度较高,地上１1层、1８层、2８层,为避免高空、交叉作业施工得高空坠落,保证安全生产与安全防护,将在外围进行外挑水平防护。
现编制此水平挑网方案,各班组按要求予以配合与执行。
三、施工部署1、材料准备及堆放准备材料根据施工总进度计划安排,材料应及时进场并按照相应规范得规定与施工组织设计得要求对钢管、扣件、脚手板、密目网等进行检查验收,不合格产品不得使用。
水平防护网得钢管主要为６米钢管,规格Φ4８mm×3、0mｍ,其质量符合现行国家标准GB/T30９1-20１1规定。
安全网采用平网(阻燃型大眼网)、密目式安全网,必须符合GＢ169０9－２011国家标准,并进行抽样质量检测。
外挑水平防护网搭设方案
外墙水平安全防护目录一、编制依据 (2)二、工程概况 (2)三、构造要求 (2)四、搭拆顺序 (4)五、搭拆安全要求 (5)六、计算书 (5)一、编制依据1、《建筑施工脚手架实用手册》2、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130—20013、《建筑施工高处作业安全技术规》（JGJ80-91）4、相应的现行行业标准及相关地方文件二、工程概况本工程为君悦财富广场Ⅱ期工程（5#、6#、7#、8#楼），位于省市新浦区。
巨龙南路66#，北侧为乐天玛特商场,南侧为绿园南路。
建设用地面积13645㎡。
总建筑面积为75000㎡。
二期工程由二栋高层住宅组成，二期工程由二幢高层住宅组成，为剪力墙结构，均有地下室。
6#楼建筑高度为99.25 m，建筑面积为29316.60㎡,地上34层、层高2.90 m，地下1层；8#楼建筑高度为99.25 m，建筑面积为29638.10㎡,地上34层、层高2.90 m，地下1层；5#楼为框架结构，二层，一层层高5.80 m，二层层高2.90 m，建筑面积为3274.30㎡；7#楼为框架结构，四层，一层层高5.80 m，二层以上层高2.90 m，建筑面积为3621.10㎡。
本工程为一类高层建筑，6#、8#楼为剪力墙结构。
本工程外脚手架均采用整体爬升式外架，由具备相应资质的专业队伍安装。
6#、楼目前主体结构已施工至第10层，8#楼主体结构已施工至第11层。
现拟在6#、8#楼搭设3m宽水平悬挑防护棚，水平防护棚沿建筑周边搭设，具体布置详平面图。
三、构造要求水平防护棚采用φ48×3.5mm 钢管作为悬挑骨架，钢管悬挑杆间距为1.5米，悬挑段长3m，锚入主体结构段长1.5m。
每根挑杆设两个锚环与主体结构相连。
锚环采用φ12 圆钢，现场冷加工成“∩”型，两端攻丝，在结构板上钻孔，然后用10mm厚钢板和螺帽与主体结构锚固。
外侧锚环设在主体结构边梁的侧板，侧锚环设在距外侧锚环1.0m处。
外脚手架竹跳板和平网铺设规范
外脚手架竹跳板和平网铺设规范
《建筑施工高处作业安全技术规范》（JGJ80-91），第3．1．1条对临边高处作业，必须设置防护措施，并符合下列规定：
一、基坑周边，尚未安装栏杆或栏板的阳台、料台与挑平台周边，雨篷与挑檐边，无外脚手的屋面与楼层周边及水箱与水塔周边等处，都必须设置防护栏杆。
二、“头层墙高度超过3.2m的二层楼面周边，以及无外脚手的高度超过3.2m的楼层周边，必须在外围架设安全平网一道。
”
具体搭设要求：结构外侧水平接网：首层网应为双层，里低外高，里侧用Φ10钢丝绳与结构进行（20～30cm每扣距离）连接牢固，外侧与支撑架进行（不大于30cm每扣距离）连接。
双层网内侧连在一起，外侧下一层网应高于里侧25cm，上层网与下层之间距离为50～60cm，网不宜绷得太紧。
高层网下净空5m严禁堆放物料及设施，多层网下净空3m严禁堆放物料及设施。
支撑架要牢固稳定，支撑架根部应设1.2m高防护栏杆和严禁人员通过标志牌，首层平网外挑6m，往上每3层或不超过10cm再设一道3m宽水平网。
电梯井内应在首层顶板部支设双层水平安全网，四周必须紧靠井壁、网内、网下不得有物料，每3层或不超过10米增设一道水平网，旋转楼梯口首层必须支搭双层水平等网。
楼层上，建筑物内1.5×1.5m以上洞口必须支设水平安全网，四周设1.2m高护身栏，首层设双水平安全网。
高层外挑网施工方案
QQ项目高层外挑网施工方案一、工程概况1.1总体简介1.2外挑网概况因项目工期进度紧张，为保证工程穿插施工有效进行，本工程采用外爬架、铝模、全混凝土外墙等工艺。
原总包单位在工程高层施工时未设置水平挑网，考虑到后续工序穿插施工，为保证施工人员安全，在高层每隔8层重新施工水平挑网。
因本工程采用外爬架进行施工，下部已施工完成区域无外架，兜网设置困难，需要先设置兜网操作平台再安装兜网，对此项目部编制《高层外挑网施工方案》。
具体搭设信息如下：二、具体施工工艺因QQ沈阳QQ采用全剪外墙+爬架的施工工艺，主楼无外架为水平挑网的设置增加很大难度。
①因项目高层南北两侧有窗口，采用钢管搭设悬挑安全挑网的主架体，利用钢管回顶楼板提供支反力，采用6米长钢管进行悬挑，主楼内搭设横截面为梯形回顶架体。
②项目高层东西两侧及楼梯间位置无窗口且为混凝土结构，此部位搭设时需要先搭设操作平台后进行水平挑网的施工。
具体搭设方式如下：2.1、高层南北方向水平挑网施工采用钢管搭设悬挑安全挑网的主架体，利用钢管回顶楼板提供支反力，采用6米长钢管进行悬挑，主楼内搭设横截面为梯形回顶架体，横向间距为0.90米，里外排纵向间距为0.9米，水平设置三道纵横向水平杆，最下部距地面为0.45米，挑出两道横杆，并在横杆上设置短纵杆，设置一道拉结，将悬挑杆与架体相连，挑出部分绑扎一层安全网，一层密目网作为防护安全挑网，沿建筑物周圈闭合设置。
窗口位置悬挑示意图防护安全挑网主架体采用φ48*3钢管搭设，悬挑钢管与回顶架立杆扣件连接，悬挑两根6m长钢管，悬挑钢管不超过2m进行布置，悬挑钢管端头与水平垂直距离为3.0米（与水平面成30°坡角），悬挑钢管的悬挑部分上均匀分布5根钢管（钢管沿楼四周通长布置），作为架子工搭设悬挑架的操作面和挑网面，将安全尼龙兜网与密目网采用12#铁丝连接。
密目网采用草绿色阻燃密目网，大眼网采用阻燃型大眼网，网径50*50mm。
建筑工地悬挑式水平防护(挑网)专项实施方案
水平防护施工方案根据《建筑施工高处作业平安标准》〔JGJ80—91〕的规定：“凡在坠落高度基准面2m以上〔含2m〕有可能坠落的高处进行的作业〞都应采用防护。
水平防护是高层作业施工中用钢管悬挑于楼层周边，再用竹跳板平铺于管架外表，形成一张较大范围的防护层，防止高空坠落物的掉落，保护建筑物地面施工的平安。
一、编制依据1、《建筑施工脚手架实用手册》2、《建筑施工扣件式钢管脚手架平安技术规程》JGJ130—20013、《建筑施工高处作业平安技术标准》〔JGJ80-91〕4、相应的现行行业标准及相关地方文件二、工程概况本工程主楼为一类高层建筑，结构形式为框架筒体结构。
本工程主楼的塔楼外脚手架主要采用整体爬升式外架，由具备相应资质的专业队伍安装。
目前主楼主体结构已施工至8层，现拟在主楼第9层、第16层处搭设3.5m—4.5m宽水平防护棚〔采用悬挑方式搭设〕，水平防护沿建筑周边搭设，具体布置详各栋工程水平防护布置平面图。
这种防护棚能有效的控制建筑高度15—30m以内的高处坠落物体的危险性减少到最低限度，另一方面也能有效的控制高度15—30m以内,高处物体打击的危险性减少到最低限度。
三、水平防护的搭设1、材料根据现场要求搭设，钢管均采用Φ48×3.5mm的无缝管材及相适应的钢型扣件搭设，南竹必须是三年以上制作成排的竹跳。
长2m宽1m，3—5层的压缩性竹胶板，Φ12— 14mm的钢丝绳以及相适的金属卡拉，钢丝绳的选用应符合<<结构安装工程施工操作规程>>YSJ404-89的规定〉200目的密目网，Φ20钢筋制作预埋稳固件。
2、搭设○1、预埋U型钢筋于楼层内周边，其间距视实际情况而定。
但最大间距不能＞1.5米。
预埋深度应与楼板厚度相适应.〔即10厘米以上〕并与楼面钢筋连结一体。
○2、支设水平钢管，钢管一律采用6米钢管，从预埋件U型钢筋中穿出。
○3、搭设水平横杆，其间距离不＞2米，并用钢扣件固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阅城国际名城一期项目
外挑水平防护方案
编制：
审核：
审批：
江苏天宁建设工程有限公司
阅城国际名城一期项目
2017年8月
目录
1. 编制依据
2. 工程概况及编制说明
3. 施工部署
3.1 材料准备及堆放
3.2 技术准备
3.3 施工准备
4. 水平防护网架搭设
4.1 现场布置原则
4.2 外挑水平防护网搭设示意图
4.3 搭设要求及方法
5. 安全使用原则
6. 安全拆除原则
7. 文明施工及环境保护措施
7.1 安全文明施工措施
7.2 环境保护措施
一、编制依据
1、《建筑施工安全检查标准》 JGJ59-2011
2、《建筑施工高处作业安全技术规范》 JGJ80-2011
3、《建筑施工扣件式脚手架安全技术规范》 JGJ130-2011
4、《高层建筑混凝土结构技术规程》 JGJ3-2011
5、江苏天宁建设工程施工现场安全标准化图册
6、阅城国际名城一期施工组织设计
二、工程概况及编制说明
1、工程名称：阅城国际名城位于菏泽市牡丹区西安路与黄河路交汇处北，包括22栋住宅楼。
本工程有11层、18层及28层，标准层层高均为2.9米。
本工程住宅楼为框剪结构，车库及商业为框架结构，结构安全等级均为二级，抗震设防烈度7度。
2、编制说明：因本工程建筑高度较高，地上11层、18层、28层，为避免高空、交叉作业施工的高空坠落，保证安全生产和安全防护，将在外围进行外挑水平防护。
现编制此水平挑网方案，各班组按要求予以配合和执行。
三、施工部署
1、材料准备及堆放
准备材料根据施工总进度计划安排，材料应及时进场并按照相应规范的规定和施工组织设计的要求对钢管、扣件、脚手板、密目网等进行检查验收，不合格产品不得使用。
水平防护网的钢管主要为6米钢管，规格Φ48mm×3.0mm，其质量符合现行国家标准GB/T3091-2011规定。
安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB16909-2011国家标准，并进行抽样质量检测。
经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
2、技术准备
认真熟悉图纸及现场实际情况，认真学习关于安全技术操作规程,对班组进行技术交底。
所有架子工必须具备《特种作业操作证》。
3、施工准备
楼层临边防护按要求搭设到位。
清除搭设场地楼层的杂物。
钢管、安全网等所需搭设材料准备齐全，并堆放整齐。
四、水平防护网架搭设
1、外挑水平网架设计
本工程结构阶段均采用落地（悬挑）脚手架。
外挑水平架设计，根据本工程具体的实际施工情况和出于安全角度要求考虑。
外挑水平防护架安全平网确定在二层顶部交圈设一道三层挑网，位置沿建筑边沿搭设5m长的水平挑网架，外挑水平防护架上满铺长为5m 三层防护安全网（即两层新型阻燃型大眼网，上方叠加一层阻燃性密目网）。
以后每隔六层设置一道3米宽安全挑网（两层阻燃型大眼网）冬季施工时取掉面层安全密目网，已防止积雪荷载。
外挑水平防护网架图示意图
2、外挑水平防护架施工
2.1悬挑水平防护搭设时利用提前在本层剪力墙预埋PVC套管，间距根据楼栋平面布置图进行设置。
2.2防护挑网架搭设时，将一根平挑6m通长钢管一端用扣件固定在楼层上，另一端向外平挑（外端稍微上翘，以30°为宜），每隔2~3米设置一根平挑钢管，然后将平挑钢管的挑出部位用通长水平杆进行连接，最后在该区域满铺安全平网，做钢管固定受力支座，架子要与墙体可靠拉结，防止钢管滑脱。
搭设固定悬挑水平防护架子管，使四周连成整体。
2.3、安全挑网需铺设首层挑网设置三层安全网（上面铺设一层阻燃型密目式安全网，下面铺设两层阻燃型大眼网）。
每隔六层设置的3米挑网设置两层安全网（铺设两层阻燃型大眼网）。
2.4、搭设期间架子工必须佩戴好安全防护用品，否则禁止施工作业。
2.5、搭设顺序：穿水平挑杆→固定水平挑杆→搭水平横杆和下部斜撑→搭外立面拦杆【→铺水平防护和拆下部斜→刷拦杆油柒→挂拦杆立网……悬挑水平防护搭设时，必须严格按高空作业要求操作，严禁在吊放材料。
3、安全网的张设
3.1安全网的技术要求
安全网绳必须使用优质合格产品，并经物资部、安全部实测检查验收合格后方可投入使用。
所有绳的湿干能力比不得低于75%。
3.2安全网的使用规则和搭设方法：
1）使用规则
安装时，在每个系结点上，边绳应与支撑物（架）靠紧，并用一根独立的系绳连接，系结点沿网边均匀分布，其距离不得大于750mm。
系结点应符合搭结方便，连接牢固又容易解开，受力后不会散脱的原则。
有筋绳的网在安装时也必须把筋绳连接在支撑物（架）上。
多张网连接使用时，相邻部分应靠紧或重叠，连接绳材料与网相同，强力不得低于其网绳强力。
安装平网应外高里低，以15°为宜, 网不宜绑紧；
安装立网时要注意安装平面与水平面垂直，立网底部必须与脚手架全部封严。
要保证安全网受力均匀，必须经常清理网上落物,网内不得有积物。
安全网安装后，必须经专职安全员检查验收合格签字后方能使用。
2）靠墙隔离网的搭设方法
外墙脚手架立杆离墙大于15CM以上必须设置靠墙隔离网，每四步架设一道兜，兜网设置在小横杆上方,周边用18#铁丝与架子绑扎牢固。
施工作业面外侧防护不低于1.5m，同时张设水平网与钢管架子绑扎牢固。
架体外侧全部张挂密目安全网。
五、安全使用原则
1、经常清理网上落物,网内不得有积物。
2、安全网安装后，必须经专职安全员检查验收合格签字后方能使用。
3、在安全网的下面不准存放构件或其它材料设备，保证人员落入安全网后有效缓冲高度，安全网接口处必须连接严密。
4、使用期间严禁拆除钢管、扣件、连墙杆等构配件。
5、水平防护架上严禁堆放材料及器具，施工人员不得集中在架体的某一部位；物料吊运过程中，严禁碰撞或扯动外水平架。
六、安全拆除原则
1、拆除前应由区项目部负责人召集有关人员对工程进行全面检查与签证，确认建筑物已施工完毕，确已不需要时，方可拆除。
2、拆除时，地面应设置警戒区，并有专人负责警戒。
3、拆除前,应将架上网上的存留材料、杂物等清除干净，按自上而下，先装者后拆，后装者先拆的顺序进行。
4、拆下的杆件与零配件应分类堆放,用垂直运输机械进行运载，严禁高空抛掷。
七、文明施工及环境保护措施
1、安全文明施工措施
1.1、在搭设前，工长必须写好书面安全交底，班组必须严格按操作要求和技术安全交底施工。
操作者应有特种作业上岗证。
1.2、搭设必须符合方案要求，不得随意进行更改。
1.3、在水平防护架拆除过程中，对所有拆下的脚手管和有坠落可能的物品，一律先行拆除或加以固定，高处作业所用的物品，均应堆放平稳，不妨碍通行和装卸，工具随手放入工具袋，拆卸下的物件及余料均
及时集装、清理运走，不得任意乱置或向下丢弃，传递物件禁止抛掷。
1.4、吊运钢管材料等须用专用的保险吊钩，钢管严禁单点起吊，要堆放平稳，并严格控制脚手架上的施工荷载。
1.5、在搭拆时，如果杆件等尚未绑扎牢固，或已拆开绑扎，均不得中途停止。
1.6、遇有恶劣气候（如风力在六级以上）影响施工安全时，不得进行高空搭拆工作和高空作业。
2、环境保护措施
2.1网内垃圾及时清理，并存放进指定垃圾站，做到工完场清。
2.2工地现场机具设备及材料堆放应合理有序，场地在干燥大风时应注意洒水降尘。
