供配电复习题(完整版)
供配电期末考试试题及答案
供配电期末考试试题及答案一、选择题（每题2分，共20分）1. 供配电系统中，下列哪项不是电力系统的组成部分？A. 发电机B. 变压器C. 电动机D. 继电器2. 电压等级的划分中，以下哪个选项不属于高压电压等级？A. 10kVB. 35kVC. 110kVD. 220V3. 在供配电系统中，下列哪种设备不是用来保护电力系统的？A. 断路器B. 熔断器C. 避雷器D. 电容器4. 以下哪种方式不是电力系统经济运行的措施？A. 优化电力系统结构B. 减少输电损耗C. 增加电力系统容量D. 合理调度电力资源5. 电力系统的稳定性分析中，不包括以下哪项？A. 静态稳定性B. 动态稳定性C. 热稳定性D. 暂态稳定性二、简答题（每题10分，共30分）6. 简述供配电系统的基本组成及其功能。
7. 描述电力系统过载保护的基本原理。
8. 解释什么是电力系统的经济运行，并列举其主要措施。
三、计算题（每题15分，共30分）9. 假设有一个供配电系统，其负载为100kW，距离变电站1km，线路电阻为0.2Ω/km。
请计算在满载情况下，线路损耗的功率是多少？10. 给定一个三相四线制供配电系统，其相电压为380V，线电流为100A，计算系统的功率。
四、论述题（每题20分，共20分）11. 论述电力系统自动化监控系统的重要性及其主要功能。
供配电期末考试答案一、选择题1. C（电动机）2. D（220V）3. D（电容器）4. C（增加电力系统容量）5. C（热稳定性）二、简答题6. 供配电系统主要由发电站、变电站、输电线路和配电线路组成。
发电站负责产生电能，变电站负责电能的升降压，输电线路负责远距离传输电能，配电线路负责将电能分配到各个用电点。
7. 过载保护的基本原理是通过电流保护装置检测电路中的电流，当电流超过设定的安全值时，保护装置会自动切断电路，以防止设备损坏或发生火灾。
8. 电力系统的经济运行是指在满足电力系统安全、可靠、稳定运行的前提下，通过优化运行方式，降低运行成本，提高能源利用率。
供配电期末复习题答案
供配电期末复习题答案一、选择题1. 供配电系统中，下列哪项不是电力系统的基本组成部分？A. 发电机B. 变电站C. 电力线路D. 家用电器答案：D2. 电力系统中，电压等级的划分主要依据是什么？A. 供电距离B. 供电容量C. 供电可靠性D. 供电成本答案：B3. 以下哪项不是供配电系统的主要功能？A. 电能转换B. 电能传输C. 电能分配D. 电能储存答案：D二、填空题1. 供配电系统中，________是将电能从发电站输送到用电区域的设施。
答案：电力线路2. 变电站的主要作用是进行电能的________和________。
答案：转换；分配3. 电力系统中，________是保证供电可靠性的重要措施之一。
答案：备用电源三、简答题1. 简述供配电系统的基本组成。
答案：供配电系统主要由发电站、变电站、电力线路和用电设备组成。
发电站负责产生电能，变电站负责电能的转换和分配，电力线路负责电能的传输，用电设备是电能的最终使用者。
2. 什么是电力系统的电压等级，它们是如何划分的？答案：电力系统的电压等级是指电力系统中不同电压级别的电力线路和设备的电压值。
电压等级的划分通常基于供电容量、供电距离和经济性等因素，常见的电压等级有低压、中压、高压和超高压等。
四、计算题1. 假设有一个供配电系统，其最大负荷为1000kW，系统效率为90%，求系统所需的发电功率。
答案：系统所需的发电功率 = 最大负荷 / 系统效率 = 1000kW / 0.9 = 约1111.11kW2. 如果上述供配电系统的电力线路损耗为5%，求实际到达用电设备的电能。
答案：实际到达用电设备的电能 = 最大负荷× (1 - 电力线路损耗率) = 1000kW × (1 - 0.05) = 950kW五、论述题1. 论述供配电系统在现代社会中的重要性及其发展趋势。
答案：供配电系统是现代社会的基础设施之一，它为工业生产、商业运营和居民生活提供必需的电能。
供配电工程期末考试复习资料
供配电工程期末考试复习资料一、填空题1．电力用户配电变压器一次侧额定电压等于电网额定电压，二次侧额定电压高于二次电网额定电压5%~10% ，主要补偿线路电压损失。
2。
用电设备的额定电压等于电网额定电压。
发电机额定电压比同级电网额定电压高5％，用于补偿线路电压损失.3．在我国电力系统中，110kV以上高压系统，为降低绝缘要求，多采用中性点直接接地方式。
1kV以下的低压配电系统，考虑到单相用户的使用,中性点通常为直接接地方式.4．中性点不接地电力系统发生一相接地故障时，中性点对地电压为相电压，非故障相对地电压线电压，但线电压大小及对称性不变，三相电气设备可继续工作2小时.5。
10kV供电系统广泛采用中性点不接地系统，当系统发生单相接地故障时,线电压不变，三相电气设备继续工作。
但流过故障点的接地电流数值较大时，就会在接地点间产生断续电弧引起过电压，损害另外一相绝缘，可能发展成为两相短路故障.因此该系统应当装设绝缘监测装置，必要时还可装设单相接地保护。
6．在中性点不接地的10kV电力系统中，电气设备的绝缘要求必须按线电压电压考虑。
若单相接地电容电流超过规定，会产生稳态电弧致使电网出现过电压,危及电气设备安全，此时应采取中性点经消弧线圈或不接地的运行方式。
7．电力用户10kV供电系统多采用中性点不接地方式；220/380V多采用中性点直接接地方式，以利于有利于单相供电设备.8。
我国电力系统常用的中性点接地方式有中性点不接地，中性点经消弧线圈接地，中性点经直接接地或经小电阻接地。
中性点接地方式的选择主要取决于单相接地时供电的连续工作及绝缘等因素。
9．中性点不接地的电力系统在正常运行时,各相对地电容电流对称,各相对地电压为相电压.当发生一相接地故障时,线间电压不变，而非故障相对地电压升故障相电容电流增大到原来的3倍。
10．安全、可靠、经济、优质是对用户供电系统的基本要求。
11.根据规范，一级负荷应由两个独立电源电源供电，二级负荷一般应由两路电源供电，三级负荷一般由一路电源供电。
大学供配电考试题及答案
大学供配电考试题及答案一、单项选择题（每题2分，共20分）1. 电力系统中，电压等级的划分依据是（）。
A. 用电设备的功率B. 用电设备的类型C. 供电距离的远近D. 供电电压的高低答案：D2. 在供配电系统中，变压器的主要作用是（）。
A. 改变电压B. 改变电流C. 改变功率D. 改变频率答案：A3. 以下哪种设备不是供配电系统中的一次设备（）。
A. 断路器B. 隔离开关C. 电流互感器D. 继电保护装置答案：D4. 供电系统中，三相负载的连接方式有（）。
A. 星形连接B. 并联连接C. 串联连接D. 以上都是答案：A5. 电力系统中，功率因数的提高可以（）。
A. 减少线路损耗B. 增加线路损耗C. 增加设备损耗D. 减少设备损耗答案：A6. 供电系统中，谐波的产生是由于（）。
A. 电压波动B. 电流波动C. 非线性负载D. 负载不平衡答案：C7. 以下哪种设备是供配电系统中的二次设备（）。
A. 变压器B. 断路器C. 电流互感器D. 继电保护装置答案：D8. 供电系统中，过电压保护装置的作用是（）。
A. 防止电压过低B. 防止电压过高C. 增加电压D. 减少电压答案：B9. 在供配电系统中，无功功率的补偿方式通常有（）。
A. 并联电容器B. 串联电容器C. 并联电感器D. 串联电感器答案：A10. 供电系统中，三相负载不平衡时，会导致（）。
A. 电压升高B. 电流升高C. 功率因数降低D. 频率升高答案：C二、多项选择题（每题3分，共15分）1. 供配电系统中，一次设备包括（）。
A. 变压器B. 断路器C. 隔离开关D. 继电保护装置答案：ABC2. 电力系统中，电压等级的划分通常有（）。
A. 低压B. 中压C. 高压D. 超高压答案：ABCD3. 供配电系统中，二次设备的功能包括（）。
A. 测量B. 保护C. 控制D. 调节答案：ABC4. 供电系统中，影响功率因数的因素有（）。
A. 负载类型B. 负载大小C. 负载分布D. 负载连接方式答案：ABCD5. 电力系统中，谐波的危害包括（）。

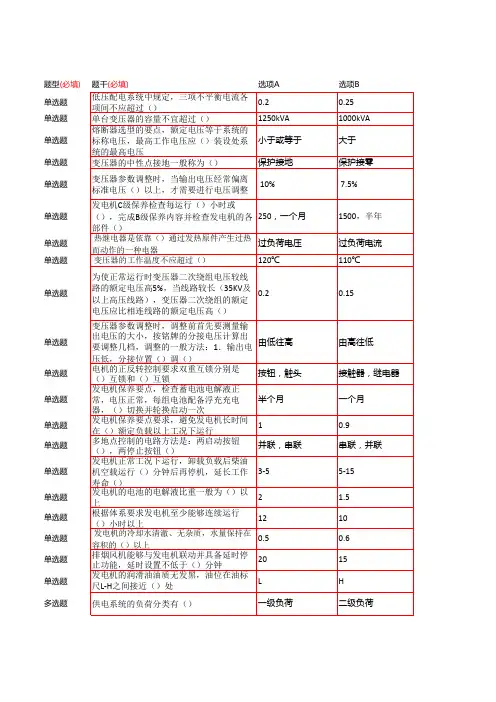

供配电完整版考试题
并联，串联
发电机正常工况下运行，卸载负载后柴油
机空载运行（）分钟后再停机，延长工作 3-5
寿命（）
发电机的电池的电解液比重一般为（）以 上
2
根据体系要求发电机至少能够连续运行 （）小时以上
12
发电机的冷却水清澈、无杂质，水量保持在 容积的（）以上
0.5
排烟风机能够与发电机联动并具备延时停 止功能，延时设置不低于（）分钟
启动发电机前先检查烟过滤器供水情况，各 管路、电缆接头紧固，无漏水、漏油现象
对
电能的质量指标是指：电压质量、电流质 量和供电稳定性三项指标
对
Hale Waihona Puke 定子铁心 错 错 错 错 错
错
错 错
判断题
停电检修工作必须按操作票做到：有人监 护、停电、装设接地线三部曲
对
错
避免发电机长时间在85%额定负载以上的工
判断题
况下运行，卸负载后，柴油机空载运行30 对
多选题 多选题 多选题
多选题
多选题 多选题 多选题
多选题 多选题 多选题 多选题 多选题 多选题 多选题 判断题 判断题 判断题 判断题
判断题
判断题
判断题 判断题
一级负荷中断供电将造成（）
人身伤亡
重大政治影响
供电质量的要求中供电的品质通常是指 （） 主断路器的基本结构有（）
一级负荷供电方式为（）
低压配电系统的接地类型有（）
错
分钟后再停机
判断题
我国3~10KV系统，一般采用中性点直接接 地运行方式
对
错
供配电系统是由总降压变电所、高压配电
判断题
所、配电线路、车间变电所或建筑物变电 对
错
供配电期末复习题及答案
《供配电技术》复习资料第一章1、平均额定电压的应用场合为（B）A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是（A）A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量·供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为（B） A.±10% B.±7% C.±5% D.＋7%，－10%4、中性点不接地的电力系统当发生单相接地时，正常相对地电压（D）A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍5、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为（B）A.不接地B.直接接地C.经消弧线圈接地D.随便6、我们通常以（A）为界线来划分高压和低压。
A.1000VB.220VC.380VD.1000KV7、下列四个概念中，其中（D）所包含的范围最大。
A.区域网B.地方网C.工厂供电系统D.电力系统第二章1、如果中断供电将在政治、经济上造成较大损失的称为（B）A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P1占的时间为10h，冬日负荷曲线上P1占的时间为2h，则年负荷曲线上P1占的时间为（B）A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T max为4000h则年平均负荷为（A）A.800kWB.19200kWC.1752kWD.1010.87kW4、某电焊机铭牌额定容量S N=42KVA暂载率εN%=60功率因数COSφ=0.62，ηN=0.85，给该电焊机供电的支线负荷P C为（C）A.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为：有功电度600万度，无功电度748万度，则该厂的平均功率因数为（B）A.0.78B.0.62C.0.56D.0.446、某厂全年用电量为800×104kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为（D）A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成（B）A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、负荷持续率表征___设备的工作特性（C）A.连续工作制B.短时工作制C.反复短时工作制D.长期工作制9、尖峰电流是指持续时间为__的短时最大负荷电流。
供配电期末复习题答案
供配电期末复习题答案一、单项选择题1. 供配电系统中，电压等级通常分为高压、中压和低压，其中低压系统通常指的是电压不超过（）。
A. 1000VB. 380VC. 220VD. 110V答案：C2. 在三相四线制供电系统中，中线的作用是（）。
A. 传输电流B. 传输电压C. 保持三相平衡D. 接地保护答案：D3. 配电网的功率损耗主要由哪两个因素决定？（）A. 电流和电压B. 电压和电阻C. 电流和电阻D. 电流和功率答案：C二、多项选择题1. 以下哪些设备属于变电站的主要设备？（）A. 变压器B. 断路器C. 隔离开关D. 电容器答案：ABC2. 配电网的电压调整方法包括（）。
A. 改变变压器分接头B. 调整线路参数C. 使用无功补偿装置D. 增加线路长度答案：AC三、判断题1. 配电网的供电可靠性可以通过提高供电线路的冗余度来提高。
（）答案：正确2. 配电网的无功功率补偿可以减少线路损耗，提高供电效率。
（）答案：正确四、简答题1. 简述配电网的电压调整方法有哪些？答：配电网的电压调整方法主要包括改变变压器分接头位置、使用无功补偿装置、调整线路参数等。
2. 配电网的供电可靠性受哪些因素影响？答：配电网的供电可靠性受多种因素影响，包括供电设备的可靠性、供电线路的冗余度、供电系统的运行维护水平等。
五、计算题1. 假设一个配电网的供电线路总长度为10km，线路电阻为0.5Ω/km，负载功率为100kW，负载功率因数为0.8，求该配电网的功率损耗。
答：首先计算线路电流I=P/(√3*U*PF)=100000/(√3*10^3*0.8)≈72.5A，然后计算功率损耗P_loss=I^2*R=72.5^2*0.5*10≈2675W。
2. 某配电网的变压器额定功率为500kVA，额定电压为10kV，求该变压器的额定电流。
答：根据变压器额定功率和电压，可以计算出额定电流I=P/(√3*U)=500000/(√3*10000)≈94.28A。
供配电复习题（完整版）
供配电复习题（完整版）供配电复习题⼀、填空题1、配电保护接地的形式可分为TN，TT，IT系统。
2、保护线（PE线）的功能是为保障⼈⾝安全，防⽌触电事故发⽣的接地线3、我国常⽤的电⼒变压器有Yyn0联结组和Yyn11联结组。
4、常见的电流互感器结线⽅案有⼀相式接线，两相V形接线，两相电流差接线，星形。
5、电弧是⼀种具有⾼温和强光的电游离现象。
6、常⽤的短路电流计算⽅法有欧姆法和标⼳值法。
7、企业的⾼压配电线路有⾼压放射式，⾼压树⼲式和⾼压环形接线等基本结线⽅式。
8、绝缘导线的敷设⽅式分明敷和暗敷两种。
9、年平均雷暴⽇数不超过15天的地区，叫做少雷区。
10、⽤熔断器保护照明线路时，熔断器应安装在相线上⾯，在PE线和PEN线上不能安装熔断器。
⽤低压断路保护照明线路时，其过电流脱扣器应安装在主电路上。
11．低压断路器按结构形式分万能式和装置式断路器两⼤类。
12．母线、电缆和绝缘导线的热稳定性校验通常采⽤最⼩热稳定短路情况来进⾏校验。
13．《供配电系统设计规》规定：“供电系统应简单可靠同⼀电压供电系统的配电级数不宜多于两级。
”14．变压器的功率损耗包括铁损耗和铜损耗两部分。
15．⽬前常⽤的避雷器有阀式和氧化锌避雷器等。
16、对继电保护装置的要选择性速动性灵敏性及可靠性17、⼯⼚供电的基本要安全，可靠，优质，经济。
18、⼀级负荷中特别重要的负荷，除由两个独⽴电源供电外，尚应增设备⽤电源，并严禁其他负荷接⼊。
19、电能质量的基本指标是额定电压和额定频率，我⽤的⼯业频率是50HZ。
20、各种⾼低压开关属开关类电⽓设备。
21、由于绝缘损坏、误操作及误接、飞禽跨接裸导体，电⼒系统出现短路故障。
6、防雷装置所有接闪器都必须经过引下线与接地装置相联。
22、继电保护装置的基本要：选择性、速动性、可靠性、灵敏性。
23、短路电流的计算⽅法有标⼳值法、欧姆法。
24、电⼒系统容量超过⽤户供电系统容量的50倍时，可将电⼒系统视为⽆限⼤容量系统。
供配电试题及答案
供配电试题及答案一、选择题1. 供配电系统中，以下哪个设备主要用于对电压进行调整？A. 变压器B. 断路器C. 继电器D. 电容器答案：A2. 以下哪种方式不属于供配电系统的节能措施？A. 使用高效节能变压器B. 优化电网结构C. 增加无功补偿D. 随意增加负载答案：D二、判断题1. 供配电系统的设计应满足安全性、可靠性和经济性。
（）答案：正确2. 供配电系统中的无功功率对电能质量没有影响。
（）答案：错误三、简答题1. 简述供配电系统的主要组成部件及其功能。
答案：供配电系统主要由发电站、变电站、输电线路、配电线路和用电设备组成。
发电站负责产生电能；变电站用于电压的转换和分配；输电线路负责将电能从发电站传输到变电站；配电线路将电能从变电站分配到各个用电点；用电设备是电能的最终消耗者。
2. 供配电系统中为什么要进行无功补偿？答案：无功补偿是为了改善系统的功率因数，减少线路和变压器的无功损耗，提高电能传输效率，降低线损，同时也能提高系统的稳定性和供电质量。
四、计算题1. 假设某供配电系统在额定功率下运行，已知其有功功率为100kW，功率因数为0.8，求其无功功率。
答案：无功功率Q = √3 × U × I × sin(φ) = √3 × √(1- 0.8²) × 100kW ≈ 70.71kVAR2. 如果要将上述系统的功率因数提高到0.9，需要增加多少无功补偿？答案：首先计算新的无功功率需求Q_new = √3 × √(1 - 0.9²) × 100kW ≈ 28.28kVAR，然后计算补偿量ΔQ = Q - Q_new ≈70.71kVAR - 28.28kVAR ≈ 42.43kVAR。
五、论述题1. 论述供配电系统在现代城市建设中的重要性及其发展趋势。
答案：供配电系统是现代城市建设的基础设施之一，它为城市提供稳定可靠的电力供应，是城市正常运行和发展的基础。
(完整版)供配电技术复习题及答案
供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量？供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为A.?10%B.?7%C.?5%，7% ,10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为()系统。
A.TN-CB.TN-SC.TN-C-SD.TT6中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以()为界线来划分高压和低压。
A.1000VB.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过()的工厂，可视为小型工厂。
A.500kVAB.100kVAC.5000kVD.1000kV第二章测试题:1、如果中断供电将在政治、经济上造成较大损失的称为A. 一级负荷B. 二级负荷C. 三级负荷D. 保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h,冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为1A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为maxA.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率£ %=60功率因数N NCOS)=0.62 , n =0.85，给该电焊变压器供电的支线负荷P为N CA.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为:有功电度600万度，无功电度7480万度，则该厂的平均功率因数为A.0.78B.0.62C.0.56D.0.4446、某厂全年用电量为800X 10kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1 型电容器个数为A.41 个B.35.6 个C.36 个D.42 个7、变压器的有功功率损耗由___两部分组成A. 有功损耗和无功损耗B. 铁损和铜损C. 电阻损耗和电抗损耗D. 以上都不对8、满负荷的负荷指的是。
供配电试题及答案
供配电试题及答案一、单项选择题（每题2分，共10分）1. 供配电系统中，下列哪项不是高压配电柜的主要功能？A. 保护B. 控制C. 测量D. 照明答案：D2. 在供配电系统中，变压器的主要作用是什么？A. 升压B. 降压C. 转换电压D. 以上都是答案：D3. 以下哪种设备不适用于供配电系统？A. 断路器B. 接触器C. 继电器D. 电动机答案：D4. 供配电系统中，保护接地的作用是什么？A. 减少电压损失B. 保护人身安全C. 提高系统效率D. 增加设备寿命答案：B5. 以下哪种方式不是供配电系统的节能措施？A. 优化配电网络B. 使用节能型设备C. 增加设备容量D. 采用无功补偿答案：C二、多项选择题（每题3分，共15分）1. 供配电系统设计时需要考虑的因素包括哪些？A. 供电可靠性B. 供电安全性C. 供电经济性D. 供电美观性答案：ABC2. 供配电系统中，哪些设备可以用于过载保护？A. 熔断器B. 热继电器C. 断路器D. 接触器答案：ABC3. 供配电系统中，下列哪些措施可以提高系统的稳定性？A. 增加变压器容量B. 优化配电网络结构C. 采用无功补偿设备D. 定期维护设备答案：BCD4. 供配电系统中，下列哪些因素会影响电能质量？A. 谐波B. 电压波动C. 频率偏差D. 功率因数答案：ABC5. 供配电系统中，下列哪些措施可以提高系统的安全性？A. 定期检查设备B. 采用漏电保护器C. 增加设备绝缘D. 采用接地保护答案：ABCD三、判断题（每题1分，共10分）1. 供配电系统中，变压器的一次侧电压总是高于二次侧电压。
（错）2. 供配电系统中，电流互感器主要用于测量电流。
（对）3. 供配电系统中，断路器可以在过载时自动切断电路。
（对）4. 供配电系统中，接地线的作用是防止设备漏电。
（对）5. 供配电系统中，无功补偿可以提高系统的功率因数。
（对）6. 供配电系统中，电压互感器主要用于测量电压。
供配电专业考试题及答案
供配电专业考试题及答案一、单项选择题（每题2分，共20分）1. 电力系统的基本组成包括发电、输电、变电、配电和用电，其中负责将电能从发电站或变电站输送到用户端的环节是（）。
A. 发电B. 输电C. 变电D. 配电答案：B2. 以下哪种设备不是变电站的主要设备？（）A. 变压器B. 断路器C. 隔离开关D. 继电器答案：D3. 配电网的电压等级通常不包括以下哪一项？（）A. 10kVB. 35kVC. 110kVD. 220kV答案：D4. 电力系统中，用于保护电气设备的装置是（）。
A. 熔断器B. 过载继电器C. 短路保护器D. 所有选项答案：D5. 电力系统中，用于减少输电线路损耗的措施是（）。
A. 增加线路长度B. 提高线路电压C. 减少线路电流D. 增加线路电阻答案：B6. 电力系统中，用于提高电能质量的设备是（）。
A. 稳压器B. 滤波器C. 谐波抑制器D. 所有选项答案：D7. 电力系统中，用于测量电能的设备是（）。
A. 电流表B. 电压表C. 功率表D. 电能表答案：D8. 电力系统中，用于控制和保护电路的设备是（）。
A. 断路器B. 接触器C. 继电器D. 所有选项答案：D9. 电力系统中，用于转换电压的设备是（）。
A. 变压器B. 整流器C. 逆变器D. 所有选项答案：A10. 电力系统中，用于传输电能的设备是（）。
A. 电缆B. 输电线路C. 配电线路D. 所有选项答案：D二、多项选择题（每题3分，共15分）1. 电力系统中，以下哪些设备属于一次设备？（）A. 变压器B. 断路器C. 隔离开关D. 继电器答案：ABC2. 电力系统中，以下哪些措施可以提高系统的稳定性？（）A. 增加发电机组B. 提高电压等级C. 增加无功补偿D. 优化电网结构答案：ABCD3. 电力系统中，以下哪些设备属于二次设备？（）A. 保护继电器B. 自动装置C. 测量仪表D. 控制设备答案：ABCD4. 电力系统中，以下哪些因素会影响电能质量？（）A. 电压波动B. 频率偏差C. 谐波污染D. 瞬时断电答案：ABCD5. 电力系统中，以下哪些措施可以减少输电线路损耗？（）A. 提高线路电压B. 增加线路电阻C. 减少线路电流D. 优化线路结构答案：ACD三、判断题（每题2分，共10分）1. 电力系统的稳定性是指系统在受到干扰后能够自行恢复到正常运行状态的能力。
(完整word版)供配电技术期末复习资料
供配电技术期末复习资料一一填空题1、电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。
2、变电所的功能是接受电能、变换电能和分配电能。
配电所的功能是接受电能和分配电能。
换流站的功能是用于交流电流和直流电能的相互转换。
3、高压配电所集中接收6〜10KV电压，再分配到附近各变电所和高压用电设备。
一般负荷分散、厂区大的大型企业需设置高压配电所。
4、对供配电的基本要求是安全、可靠、优质、经济。
5、如图所示，发电机G的额定电压为10.5KV，变压器1T 的额定电压为10.5 / 38.5KV ，变压器2T的额定电压为35 / 10.5KV ，变压器3T的额定电压为10 / 0.4KV 。
6、电力系统中性点的运行方式有四种：中性点不接地系统、中性点经消弧线圈接地系统、中性点经电阻接地系统、中性点直接接地系统。
7、中性点的运行方式主要取决于单相接地时电气设备绝缘的要求和对供电可靠性的要求。
& 我国3〜63KV系统，一般采用中性点不接地运行方式;当3〜10KV系统接地电流大于30A, 20〜63KV系统接地电流大于10A时，应采用中性点经消弧线圈接地的运行方式；110KV及以上系统和1KV以下的低压系统，采用中性点直接接地运行方式。
9、当中性点不接地系统的单相接地电流超过规定值时，为了避免产生断续电弧，引起过电压和造成短路，减小接地电弧电流，中性点应经消弧线圈接地。
10、电能的质量指标为电压、频率和可靠性。
11、电压偏离是电压偏移额定电压的幅度。
12、电压波动是指电压的急剧变化。
13、周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒服的现象，称为闪变。
14、我国将电力负荷按其对供电可靠性的要求划分为三类。
15、一级负荷应由两个独立电源供电。
16、二级负荷应由两回线路供电。
17、按其工作制，电力负荷可分为连续工作制负荷、短时工作制负荷和反复短时工作制负荷。
18、反复短时工作制负荷可用负荷持续率来表示。
供配电技术复习题(附答案)
一、填空题1. 电力系统运行状态包括正常运行状态、不正常运行状态和故障状态。
2. 最大短路电流是指在被保护范围末端，在最大运行方式下的三相短路电流。
3. 校验电流保护的灵敏系数时，最小短路电流是指在被保护范围末端，在最小运行方式下的两相短路电流。
4. 继电保护由三部分组成，即测量部分、逻辑部分和执行部分。
5 消弧线圈可以有欠补偿、过补偿及完全补偿三种补偿方式。
6．电力系统继电保护的基本性能要求有选择性、速动性、灵敏性和可靠性。
7. 限时电流速断保护的选择性是靠动作电流值和动作时间来保证的。
8. 限时电流速断保护能保护的范围为本线路的全长和下一条线路的一部分。
9. 瞬时电流速断保护的保护范围为本线路（前面）一部分。
10. 电流保护的三种基本接线方式是三相星形接线（完全星形接线）、两相星形接线（不完全星形接线）和两相电流差接线。
11. 距离保护实际上是测量保护安装处至故障点之间阻抗的大小，故又称为阻抗保护。
12. 全阻抗继电器受故障点过渡电阻的影响比方向阻抗继电器小。
13. 距离保护中，保护离短路点越近受过渡电阻影响越大。
14. 特性圆在+R轴方向上所占面积越大，受过渡电阻影响越小。
15. 纵联差动保护实际接线方式：环流法和均压法。
16. 高频保护是以输电线路本身作为通信通道的纵联保护。
17. 高频通道分为相-相制和相-地制两种方式，我国一般采用相-地制。
18. 高频信号的利用方式可以分为经常有高频和经常无高频两种方式。
电力系统中广泛采用经常无高频方式。
19. 高频保护以其传送信号性质的不同，可以分为传送闭锁信号、允许信号和跳闸信号三种类型。
20．高频闭锁方向保护的动作条件是功率方向为正和收不到高频载波信号。
21. 相差高频保护是利用高频电流信号，比较被保护线路两侧工频电流的相位，从而决定其是否动作的一种保护。
22. 轻瓦斯保护动作于发信；重瓦斯保护动作于跳闸。
23. 电力变压器的两大主保护分别是瓦斯保护和纵联差动保护或电流速断保护。
大学供配电考试题及答案
大学供配电考试题及答案一、选择题（每题2分，共20分）1. 供配电系统中，下列哪项不是电力系统的基本组成？A. 发电机B. 变压器C. 电动机D. 继电器答案：C2. 电压等级的划分，下列哪项是错误的？A. 低压：1kV及以下B. 中压：1kV以上至35kVC. 高压：35kV以上至220kVD. 超高压：220kV以上答案：B3. 在供配电系统中，下列哪项不是电力线路的类型？A. 架空线路B. 地下电缆线路C. 光纤线路D. 架空绝缘导线答案：C4. 电力系统中，下列哪项不是电力变压器的主要功能？A. 电压变换B. 电流变换C. 阻抗变换D. 功率变换答案：D5. 供配电系统中，下列哪项不是电力系统的保护装置？A. 熔断器B. 过载保护C. 短路保护D. 温度计答案：D6. 电力系统中，下列哪项不是电力系统的稳定性？A. 静态稳定性B. 动态稳定性C. 暂态稳定性D. 经济稳定性答案：D7. 在供配电系统中，下列哪项不是电力系统的负荷分类？A. 恒定负荷B. 变动负荷C. 随机负荷D. 可再生负荷答案：D8. 电力系统中，下列哪项不是电力系统的调度方式？A. 集中调度B. 分布式调度C. 区域调度D. 手动调度答案：D9. 在供配电系统中，下列哪项不是电力系统的运行状态？A. 正常运行状态B. 异常运行状态C. 故障运行状态D. 维护运行状态答案：D10. 电力系统中，下列哪项不是电力系统的经济运行指标？A. 供电可靠性B. 供电经济性C. 供电安全性D. 供电灵活性答案：D二、填空题（每题2分，共20分）1. 供配电系统中，电力线路的电压等级划分为低压、________、高压和超高压。
答案：中压2. 电力系统中，变压器的主要功能不包括________。
答案：功率变换3. 供配电系统中，电力线路的类型不包括________。
答案：光纤线路4. 电力系统中，电力系统的保护装置不包括________。
(完整版)供配电技术复习题及答案
供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量?供电电压允许偏差》规定:10kV及以下三相供电电压允许偏差为A.?10%B.?7%C.?5% ，7%，,10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为( )系统。
A.TN-CB.TN-SC.TN-C-SD.TT6、中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以( )为界线来划分高压和低压。
A.1000VB.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过( )的工厂，可视为小型工厂。
A.500kVAB.100kVAC.5000kVD.1000kV第二章测试题:1、如果中断供电将在政治、经济上造成较大损失的称为A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h，冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为 1A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为 maxA.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率ε%=60功率因数N NCOSφ=0.62，η=0.85，给该电焊变压器供电的支线负荷P为 N CA.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为:有功电度600万度，无功电度7480万度，则该厂的平均功率因数为A.0.78B.0.62C.0.56D.0.4446、某厂全年用电量为800×10kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、满负荷的负荷指的是。
《供配电》期末复习练习题
《供配电》期末复习练习题一．选择题1.在选择导线截面时，对于低压照明线路，先按（）选择导线截面，再校验（）和（）。
A：发热条件，电压损耗，机械强度 B：经济电流密度，电压损耗，机械强度C：电压损耗，发热条件，机械强度 D：发热条件，经济电流密度，电压损耗。
2. 车间变电所主变压器的单台容量一般不宜大于（）kVA。
A：630 B：800 C：1000 D：12503. 三相五心柱式三绕组电压互感器的工作原理是：当线路正常工作时，开口三角两端的零序电压接近于零；而当线路上发生单相接地故障时，开口三角两端的零序电压接近于（），使电压继电器动作，发出故障信号。
A：220V B：380V C：100V D：10kV4. 并列变压器的容量应尽量相同或相近，其最大容量与最小容量之比不宜超过（）。
A：2比1 B：3比1 C：4比1 D：5比15. 求多组三相用电设备计算负荷通常采用（）来计算。
A：估算法 B：单相负荷法 C：二项式法 D：需要系数法6.供电质量的主要指标是（）和（）。
A：电压，电流 B：电流，频率 C：电压，频率D：电压，功率因数7. 我国380/220V低压配电系统采用中性点直接接地方式，而且引出中性线（N线）和保护线（PE线），这样的系统称为（）。
A：TN——C系统 B：TN——S系统 C：TN——C——S系统D：TN系统8. 通常把电压在35kV及以上的高压电力线路称为（），而把10kV及以下的电力线路称为（）。
A：配电线路，送电线路 B：送电线路，配电线路 C：一次线路，二次线路 D：主回路，控制回路9. 某车间起重机的额定容量为50kW，额定暂载率ε=64%，该起重机的设备安装容量为（）。
A 50kWB 59.53kWC 80kWD 37.64kW10. 电力线路的环型接线大多采用“( )”运行方式。
A: 开环 B: 闭环11. 一般三相负荷基本平衡的低压线路中的中性线截面不少于相线的（）(A)100% (B)50％ (C)75％ (D)25％12. 中性点不接地的电力系统当发生一相接地时，其（）电压关系没有改变，可使系统中的电力设备短时照常运行。
供配电专业考试试题
1、在供配电系统中，以下哪个设备主要用于将高压电转换为适合用户使用的低压电？A. 变压器B. 断路器C. 隔离开关D. 避雷器（答案）A2、供配电系统中的“中性点”通常指的是什么？A. 系统中的最高点B. 变压器低压侧的零点C. 发电机或变压器三相绕组的公共连接点D. 系统中的最低点（答案）C3、在选择电缆截面时，主要不需考虑以下哪个因素？A. 电缆的载流量B. 电缆的绝缘材料C. 电缆的敷设方式D. 电缆的颜色（答案）D4、在供配电系统中，以下哪种设备用于在故障时迅速切断电路，保护系统和设备？A. 熔断器B. 接触器C. 继电器D. 电阻器（答案）A5、供配电系统中的“短路”现象是指什么？A. 电路中的电压过高B. 电路中的电流过小C. 电源与负载之间直接相连，导致电流过大D. 电路中的电阻过大（答案）C6、以下哪种设备用于改变电动机的启动、停止和运行状态？A. 开关B. 接触器C. 继电器D. 熔断器（答案）B（注：虽然继电器也涉及控制，但此处接触器更直接用于电动机的控制）7、在供配电系统的接地方式中，TN-S系统表示什么？A. 电源中性点直接接地，电气设备的外露可导电部分通过保护线与电源中性点直接连接B. 电源中性点不接地，电气设备的外露可导电部分通过保护线与电源中性点直接连接C. 电源中性点直接接地，电气设备的外露可导电部分通过保护线与电源中性点经阻抗连接D. 电源中性点直接接地，电气设备的外露可导电部分与中性线N和保护线PE分开设置（答案）D8、在供配电系统的维护中，以下哪项不是定期检查的内容？A. 电缆的绝缘电阻B. 设备的紧固情况C. 变压器的油位和油温D. 设备的外观颜色是否褪色（答案）D。
(完整word版)供配电考试复习资料
第一章绪论1、电力系统运行的要求：安全、可靠、优质、经济2、用电设备的额定电压Ur与所连接系统的标称电压Un一致3、发电机的额定电压Ur.G比所连接电网的系统标称电压Un高5%。
用于补偿线路的电压损失。
（6kV发电机额定电压为6.3kV，10——10.5）4、电力变压器的额定电压：一次绕组：直接接于发电机出线端，则其额定电压应与发电机额定电压相同。
当接于电网时，则等于电网标称电压。
二次绕组：当二次侧线路较短时，比电网标称电压高5%，用来补偿负载内部的电压损失；当二次侧输电线路较长时，考虑线路电压损失，则应比电网标称电压高10%。
5、中性点不接地系统——除保护或测量用途的高阻抗接地以外，中性点不接地的系统。
6、中性点不接地系统发生单相接地故障时，非故障相的对地电压升至电源相电，而故障相的对地电容电流将升至正常工作的3倍。
7、当单相接地故障电容电流不大于10A时，可采用中性点不接地方式；当大于10A又需在接地故障条件下运行时，应采用中性点谐振接地方式（消弧线圈接地）。
8、中性点谐振接地系统——一个或多个中性点通过具有感抗的器件接地的系统。
9、中性点直接接地系统优点：非故障相对地电压仍为相电压缺点：供电可靠性因接地故障而中断。
110KV及以上的超高压系统采用电源中性点直接接地方式，以降低电气设备的绝缘水平和造价，防止接地故障后引起的过电压10、TN系统：电源端中性点直接接地，而装置的外露可导电部分是利用保护导体连接到那个接地点上。
T接地，N不接地，S五线，C四线TN-C-S系统：三相先四后五线系统TN-S系统广泛应用在对安全要求及抗电磁干扰要求较高的场所，如办公楼、实验楼、居民楼。
在设有配电变电所的建筑中TN-S是最好的选择；TN-C系统不适用于对抗电磁干扰和安全较高的场所；TN-C-S系统自电源到建筑物内电气装置采用经济的TN-C，对安全及抗电磁要求高的场所用TN-S。
11、TT系统：只有一点（中性点）直接接地，而电气装置的外露可导电部分则是被接到独立于电源系统接地的接地极上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供配电复习题(完整版)供配电复习题一、填空题1、配电保护接地的形式可分为TN，TT，IT系统。
2、保护线（PE线）的功能是为保障人身安全，防止触电事故发生的接地线3、我国常用的电力变压器有Yyn0联结组和Yyn11联结组。
4、常见的电流互感器结线方案有一相式接线，两相V形接线，两相电流差接线，星形链接。
5、电弧是一种具有高温和强光的电游离现象。
6、常用的短路电流计算方法有欧姆法和标幺值法。
7、企业的高压配电线路有高压放射式，高压树干式和高压环形接线等基本结线方式。
8、绝缘导线的敷设方式分明敷和暗敷两种。
9、年平均雷暴日数不超过15天的地区，叫做少雷区。
10、用熔断器保护照明线路时，熔断器应安装在相线上面，在PE线和PEN线上不能安装熔断器。
用低压断路保护照明线路时，其过电流脱扣器应安装在主电路上。
11．低压断路器按结构形式分万能式和装置式断路器两大类。
12．母线、电缆和绝缘导线的热稳定性校验通常采用最小热稳定短路情况来进行校验。
13．《供配电系统设计规范》规定：“供电系统应简单可靠同一电压供电系统的配电级数不宜多于两级。
”14．变压器的功率损耗包括铁损耗和铜损耗两部分。
15．目前常用的避雷器有阀式和氧化锌避雷器等。
16、对继电保护装置的要求是选择性速动性灵敏性及可靠性17、工厂供电的基本要求是安全，可靠，优质，经济。
18、一级负荷中特别重要的负荷，除由两个独立电源供电外，尚应增设备用电源，并严禁其他负荷接入。
19、电能质量的基本指标是额定电压和额定频率，我国采用的工业频率是50HZ。
20、各种高低压开关属开关类电气设备。
21、由于绝缘损坏、误操作及误接、飞禽跨接裸导体，电力系统出现短路故障。
6、防雷装置所有接闪器都必须经过引下线与接地装置相联。
22、继电保护装置的基本要求是：选择性、速动性、可靠性、灵敏性。
23、短路电流的计算方法有标幺值法、欧姆法。
24、电力系统容量超过用户供电系统容量的50倍时，可将电力系统视为无限大容量系统。
25、表示工厂变配电所的电能输送和分配路线的电路图，称为_主接线图或_主电路图。
表示用来控制、指示、测量和保护二、选择题1．高压断路器的主要功能是（ B ）。
A．通断正常负荷电流,不能通断短路电流。
B．通断正常负荷电流,切除短路故障。
C．通断正常负荷电流,便于安装检修。
2．并列运行的变压器容量应尽量相同或相近，一般不宜超过（ C ）。
A．1：1 B．2：1 C．3：13．在校验电器和导体的动稳定度时，一般应采用三相短路的（ C ）。
A．次暂态电流 B．稳定电流C．冲击电流4．如果中断供电将在政治、经济上造成较大损失的称为( B )A.一级负荷B.二级负荷C.三级负荷D.保安负荷5．电缆沿输送易燃气体的管道敷设时，当易燃气体密度比空气大时，电缆宜在管道的（ C ）A．下方位置 B．平行位置C．上方位置6. 及时限保护指过负荷电流越大，其动作时间（ A ）A．越长 B．不变 C．越短7．我国规定：对于功率因数高于（ B ）的用户给予奖励。
A 、0.85B 、0.9 C、0.95 D、1.08．过电流继电器的返回系数一般为（ B ）A．1 B．0.8 C．0.59．避雷针的功能实质上是（ C ）作用。
A．防雷 B．避雷C．引雷10．电气装置作等电位联结的作用在于降低（ B ），以保障人身安全A．降低跨步电压B．降低接触电压 C．降低触电电压11．高压隔离开关的主要功能是（ A ）。
A．隔离电源，保证其他设备和线路的安全检修B．隔离电源，切断负荷电流C．切断负荷电流，保证其他设备线路检修12．变压器有一定的过载能力，事故过载对使用寿命（ A ）。
A．有影响 B．无影响 C．影响不大13．变压器油的作用（ C ）。
A．散热 B．绝缘C．绝缘、散热14．在校验电器和导体的动稳定度时，一般应采用三相短路的（ B ）。
A．稳定电流B．冲击电流 C．非周期分量电流15．反时限保护指过负荷电流越大，其动作时间（ C ）。
A．越长 B．不变C．越短16．电压为35千伏及以下的户内配电装置多采用（ A）截面的母线。
A、矩形B、圆形C、环形D、ABC都对17．用来防止电气设备遭受感应雷过电压的装置是（ C ）。
A、避雷针B、避雷线 C 、避雷器 D、 ABC都对18．对于过电流继电器的返回系数越接近于（ A ），说明继电器越灵敏。
A．1 B．1.5 C．1.2519．地处峡谷地区的变配电所可利用（ A ）来防护直击雷。
A．避雷针 B．避雷器 C．避雷线20．对输电距离远、容量大、运行时间长、年运行费用多的线路，其截面应按（ C ）选择。
A、长时允许电流B、允许电压埙失C、经济电流密度D、机械强度21、在配电设计中，通常采用( B )的最大平均负荷作为按发热条件选择电器或导体的依据。
A.20minB.30minC.60minD.90min22．尖峰电流指单台或多台用电设备持续时间为( A )左右的最大负荷电流。
A.1sB.5sC.15sD.30s23．电焊机的设备功率是指将额定功率换算到负载持续率为( D )时的有功功率。
A.15％B.25％C.50％D.100％24．定时限过流保护动作值是按躲过线路( A )电流整定的。
A．最大负荷 B．三相短路 C．两相短路电流 D．未端三相短路最小短路电流.25．用电设备台数较多.各台设备容量相差不悬殊时，宜采用( C )，一般用于干线.配变电所的负荷计算。
A.二项式法B.单位面积功率法C.需要系数法D.变值需要系数法2 6、一般三相负荷基本平衡的低压线路中的中性线截面不少于相线的( B )A.100%B.50％C.75％ 25％三、判断题1、变电所与配电所的区别是变电所有变换电压的功能。
（v）2、我国规定的三相交流电网额定电压序列是：0.22,0.38,0.66,3,6,10.5,35,66,110,220,330,500kv。
(v )3、有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制。
（x）4、工厂变配电所应尽量靠近电源侧，不一定靠近负荷中心。
（x ）5、已知某截面铜绞线的允许载流量，乘以 1.30 即得同一截面铝线的允许载流量。
（x）6、工厂高压线路的继电保护装置采脾两相一继电器式结线时三相短路 Kw＝√3 ( v )7、过电流保护的动作时间的整定按“阶梯原则” ( v )8、事故跳闸信号回路应按“对应原理”接线。
( x )9、在距单根接地体或接地故障点２０Ｍ的地方，称为电气上的“地”或“大地”。
( x )10、中性点接地是保护接地。
（x）11、理论计算只要接地电阻小于１00欧就行。
（x）12、《电业安全工作规程》规定的设备不停电时的安全距离：10KV及以下，安全距离为0.7m；20~35KV,安全距离为1m。
（v ）13、送电时，一定要按照1、母线侧隔离开关或刀开关，2负荷侧隔离开关或刀开关，3、高压或低压断路器的合闸顺序依次操作。
（v）14、停电时，一定要按照1、高压或低压断路器，2负荷侧隔离开关或刀开关，3、母线侧隔离开关或刀开关拉闸顺序依次操作。
（v）15、隔离开关能通断负荷电流。
（x ）16、进行短路分析时，如电力系统容量大于所研究的用户用电设备容量的50倍时，即将此系统视为无限大容量电源。
（v）17、以时间为横坐标，以负荷功率为纵坐标画出的图形叫负荷曲线。
（v）18、变压器的事故过负荷能力是以牺牲变压器的寿命为代价的。
（ v ）19、防雷装置所有接闪器都必须经过引下线与接地装置相联。
（v）20、阀式避雷器的阀片和以氧化锌（Ｚn Ｏ）为主要原料的多晶半导体陶瓷元件具有非线性特性，正常电压时，阀片电阻很大，过电压时，阀片电阻变得很小。
( v )三、问答题1.电流互感器在使用过程中应注意哪些事项？为什么？答：1、根据被测电流的大小选着电流互感器的变流比，即一次额定电流要大于被测电流。
2、电流互感器的一、二次绕组有‘+’‘-’或‘#’标记，表示同名端，二次绕组串接功率表或电度表的电流线圈时，要注意极性。
3、二次测所接仪表的总阻抗不能大于互感器规定的负载阻抗，否则会影响测量的精度。
4、二次绕组绝不允许开路，因磁通猛增，使铁损加大，铁心过热也会损坏绝缘，故二次侧不允许安装熔断器。
5、铁心和二次绕组的一端必须可靠的接地，以免在高压绝缘击穿时保障设备及操作人员的安全。
2.什么叫无限大容量电力系统？有什么主要特征？突然短路时，系统中的短路电流将如何变化？答：定义:指容量无限大，电压不变，内阻为零的电力系统。
3.高压供电系统主接线有哪几种形式？他们各有何特点？答：放射式接线、树干式接线、环式接线放射式接线优点：供电可靠性较高，本线路故障不影响其它用户；继电保护简单易于整定；便于实现自动化；运行简单，切换操作方便。
缺点：一旦线路或开关设备发生故障，由该回路供电的负荷将中断且难以恢复；配电线路和高压开关柜数量多，投资大。
树干式接线优点：变配电所的馈出线少，投资小，结构简单，节省有色金属。
缺点：可靠性差、线路故障影响范围大，只适于三级负荷。
环式接线优点：供电可靠性高，运行方式灵活。
缺点：保护装置和整定配合复杂。
4．什么叫年平均雷暴日数？如何区分多雷区和少雷区？答：年平均雷暴日数”是指观测台站多年年雷暴日数的平均根据年平均雷暴日的多少，雷电活动区分为少雷区、中雷区、多雷区和强雷区：少雷区为年平均雷暴日数不超过25 天的地区；中雷区为年平均雷暴日数在25～40 天以内的地区；多雷区为年平均雷暴日数在40～90 天以内的地区；强雷区为年平均雷暴日数超过90 天的地区。
5. 什么是工频接地电阻？什么是冲击接地电阻？答：所谓的工频电阻就是在常规的50HZ电源情况下测出的电阻。
而冲击接地电阻是在冲击电流或者雷电流沿着接地体入地时呈现的电阻6.什么叫接地电阻？人工接地的电阻主要指的是哪一部分电阻？答：指接地电流经接地体注入大地时，在土壤中以电流场形式向远方扩散时所遇到的土壤电阻指的是垂直埋设接地体的散流电阻、水平埋设接地体的散流电阻。
7.计算短路电路的目的是什么？答：短路电流计算为以下工作提供依据：1、设备选型。
特别是断路器的灭弧容量和最大开断电流；2、继保定值。
确保准确性和灵敏度；3、网络设计。
必要时需要增设电抗器；4、结构设计。
短路电流大小涉及电动力的影响等。
8. 按光照的形式可有哪些种类？答： 1、直接照明；2、半直接照明； 3、半间接照明；4、间接照明；5、均匀漫射照；6、定向照明；7、重点照明； 8、漫射照明； 9、泛光照明。
9.优良的照明质量有哪些因素构成？答：1、适当的照度水平；2、舒适的亮度分布；3、宜人的光色和良好的显色性；4、没有炫光干扰；5、正确的投光方向与完美的造型立体感。
