冷水系统水力计算
冷水流量计算

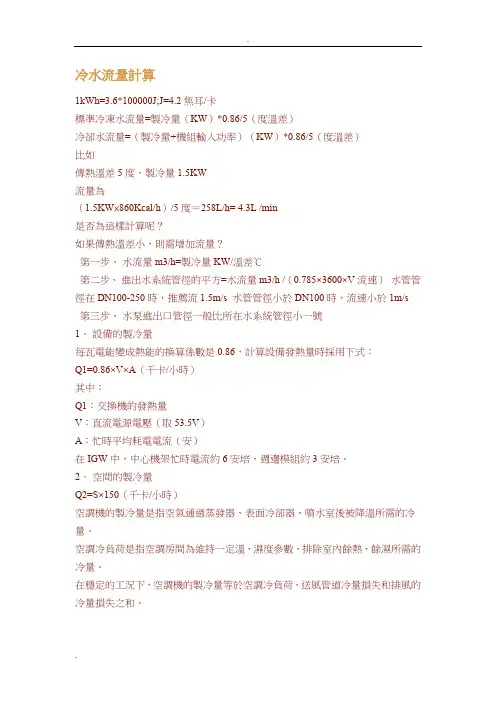

冷水流量計算1kWh=3.6*100000J;J=4.2焦耳/卡標準冷凍水流量=製冷量（KW）*0.86/5（度溫差）冷卻水流量=（製冷量+機組輸入功率）（KW）*0.86/5（度溫差）比如傳熱溫差5度，製冷量1.5KW流量為（1.5KW×860Kcal/h）/5度＝258L/h= 4.3L /min是否為這樣計算呢？如果傳熱溫差小，則需增加流量？第一步、水流量m3/h=製冷量KW/溫差℃第二步、進出水系統管徑的平方=水流量m3/h /（0.785×3600×V流速）水管管徑在DN100-250時，推薦流1.5m/s 水管管徑小於DN100時，流速小於1m/s第三步、水泵進出口管徑一般比所在水系統管徑小一號1．設備的製冷量每瓦電能變成熱能的換算係數是0.86，計算設備發熱量時採用下式：Q1=0.86×V×A（千卡/小時）其中：Q1：交換機的發熱量V：直流電源電壓（取53.5V）A：忙時平均耗電電流（安）在IGW中，中心機架忙時電流約6安培，週邊模組約3安培。
2．空間的製冷量Q2=S×150（千卡/小時）空調機的製冷量是指空氣通過蒸發器、表面冷卻器、噴水室後被降溫所需的冷量。
空調冷負荷是指空調房間為維持一定溫、濕度參數，排除室內餘熱、餘濕所需的冷量。
在穩定的工況下，空調機的製冷量等於空調冷負荷，送風管道冷量損失和排風的冷量損失之和。
也可以用空調匹數表示，原指輸入功率，包括壓機、風扇電機及電控部分，因不同的品牌其具體的系統及電控設計差異，其輸出的製冷量不同，故其製冷量以輸出功率計算。
一般來說，1匹的製冷量大致為2000大卡，換算成國際單位應乘以1.162，故1匹的製冷量應為2000大卡×1.162＝2324W，這裏的W（瓦）即表示製冷量。
如1.5匹應為2000大卡×1.5×1.162＝3486W。
以此類推，根據此情況，則大致能判定空調的匹數和製冷量。
冷水机组屋顶水力计算
冷水机组屋顶水力计算
无论是冷（热）媒水管道还是冷却水管道，水力计算的任务均在于，根据管段的流量和给定的管内水流速度，确定管道直径，然后计算管路的沿程阻力和局部阻力，以此作为选择循环泵扬程的主要依据之一。
冷（热）媒水在管道中的流速，宜按照以下数值采用；
水泵吸水管取：1.2～2.1m/s；
水泵出水管取：2.4～3.6m/s；
供水干管取：1.5～3.0m/s；
室内供水立管取：0.9～3.0m/s；
分水器和集水器取：1.2～4.5m/s；
冷却水管道取：1.0～2.5m/s。
关于钢制水管摩擦主义计算表和配件的局部阻力系数值，参见《空调调节设计手册》P811到p815，过《简明空调设计手册》p345到p350。
值得注意的是，查《钢制水管摩擦阻力计算表》时，R1、R2分别表示管内必当量绝对粗糙度为0.0002米和0.0005米条件下计算得到，对于闭式系统用R1值，对于开式系统用r2值。
