水管水力计算表格

水管水力计算表格

S-35
/
/
/
/
/ R-35
S-36
/
/
/
/
/ R-36
SUM(Pa)
0
36 回
运动粘度 (10-6m2/s) 0.805


内径 管段长 流 速 阻力
(mm) m
m/s
系数
13 14
15
16
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
40
制冷机组
41
热水锅炉
42
热交换器
43 电动调节阀
44
空调箱
45
风机盘管
46
冷却塔
SUM(Pa)
0
水系统总阻力
水系统水力计算
管径 内径 数量 阻力 mm mm (只) 系数
4 567
流量 m3/h
8
流 速 局部阻力
m/s
Pa
9
10
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/

给排水水力计算

给排水水力计算

给排水水力计算1. 引言给排水工程设计中,水力计算是非常重要的一部分,它涉及到管道的流量、压力和速度等参数的计算。

准确的水力计算可以确保给排水系统的正常运行和安全性。

本文将介绍给排水水力计算的基本原理和方法。

2. 水力计算的基本原理在给排水系统中,液体在管道内流动时受到压力和摩擦力的作用。

水力计算就是通过计算流体在管道中的压力和速度等参数,来确定管道的尺寸和布局,以便确保正常的水流量和压力。

水力计算主要涉及以下几个基本原理:2.1 流量计算流量是描述液体在单位时间内通过管道截面的体积。

流量的计算通常使用流量公式进行,其中包括管道的截面积和流速等参数。

通过流量计算,可以确定管道尺寸的大小,以满足给排水系统的需要。

2.2 压力计算压力是描述流体在管道中受到的力的大小。

压力的计算通常使用流体静压力和流体动压力的原理。

静压力是由于流体本身重力造成的压力,动压力是由于流体流动产生的压力。

2.3 速度计算速度是描述液体在管道中流动的快慢程度。

速度的计算通常使用流速公式进行,其中包括流体的流量和管道的截面积等参数。

通过速度计算,可以确定流速的大小,以满足给排水系统的需要。

3. 水力计算的方法水力计算的方法主要包括手工计算方法和计算机辅助方法。

手工计算方法通常是通过公式和图表等工具进行计算,而计算机辅助方法则是通过软件工具进行计算。

3.1 手工计算方法手工计算方法是水力计算的传统方法,它需要依靠人工进行计算。

手工计算方法通常需要使用流量公式、压力公式和速度公式等进行计算。

这种方法的优点是便于理解和掌握,但也存在计算精度低、速度慢和易出错等缺点。

3.2 计算机辅助方法计算机辅助方法是水力计算的现代方法,它借助计算机和专业软件进行计算。

计算机辅助方法通常具有计算精度高、速度快和可重复性强的优点。

同时,计算机辅助方法还可以进行模拟和优化等更复杂的计算任务。

4. 水力计算的案例分析为了更好地理解水力计算的方法和应用,我们将通过一个具体的案例来进行分析。

给排水水力计算

给排水水力计算

引言:给排水工程是建筑物的重要组成部分,对于建筑物的正常运行和生命安全具有重要意义。

在给排水设计中,水力计算是一项必不可少的工作。

水力计算可以帮助工程师确定给排水系统的水流速度、压力和管道尺寸,以保证系统的正常运行。

本文将详细介绍给排水水力计算的相关内容,包括流量计算、管道压力计算、管道尺寸确定等。

概述:给排水水力计算是指根据给定的参数和条件,利用水力学原理和公式,计算给排水系统的水流速度、压力、管道尺寸等参数的过程。

水力计算主要用于确定给排水系统中液体的流动情况,以保证系统的正常运行和安全性。

正文:一、流量计算1.流量计算是给排水系统设计的基础。

确定流量可以帮助工程师确定管道的尺寸和泵的选型。

2.流量的计算可以通过公式、图表或计算软件来进行。

常用的计算方法有曼宁公式、肯尼斯公式等。

3.在流量计算中,需要考虑水流的速度、管道的摩阻系数、管道的形状等因素。

4.流量计算还需要考虑到给排水系统的用途和工况要求,如住宅楼的供水、排水需求和工业厂房的给水、排水需求等。

二、管道压力计算1.管道压力计算是为了确定给排水系统中管道的压力,以确保系统的正常运行和管道的安全性。

2.管道压力的计算可以通过公式、图表或计算软件来进行。

常用的计算方法有伯努利方程、能量平衡等。

3.在管道压力计算中,需要考虑管道的摩阻、流速、管道的材料、管道的尺寸等因素。

4.管道压力计算还需要考虑到给排水系统的用途和工况要求,如供水系统的最小压力要求、排水系统的排放高度要求等。

三、管道尺寸确定1.管道尺寸的确定是为了满足给排水系统流量计算和管道压力计算的要求,并保证系统的正常运行和安全性。

2.管道尺寸的确定需要考虑到流量、流速、管道的材料、管道的摩阻系数等因素。

3.常用的管道材料有铸铁、钢、聚氯乙烯等,不同材料的管道有不同的摩阻系数。

4.管道尺寸的确定还需要考虑到工程经济性和材料供应的可行性。

四、水泵选型1.水泵选型是为了满足给排水系统的流量要求和管道压力要求,并确保系统的正常运行。

水泵系统水力计算

水泵系统水力计算

水泵系统水力计算
以下是进行水泵系统水力计算的基本步骤:
1. 确定所需的流量
首先,需要确定水泵系统需要提供的流量。

这可以根据具体应用的需求来确定,例如,给定的建筑物所需的供水流量或者工业生产线所需的流量。

2. 确定所需的压力
接下来,需要确定水泵系统需要提供的压力。

压力可以根据所需的流量以及系统中的阻力来计算。

阻力可以来自管道、阀门、弯头等元件。

3. 确定水泵
一旦确定了所需的流量和压力,就可以选择合适的水泵。

水泵的选择应基于所需的流量和压力,以及其他因素,如可靠性、效率和成本等。

4. 进行水力计算
进行水力计算时,需要考虑以下因素:
- 管道直径:根据所需的流量和阻力来确定适当的管道直径。

- 管道长度:管道长度将影响水泵所需的功率和效率。

- 阻力损失:根据管道长度、直径、阀门、弯头等因素来计算阻力损失。

- 速度:确定水在管道中的速度,以避免过高或过低的速度对系统性能造成影响。

5. 验证计算结果
在进行水力计算后,应通过验证来确保所选择的水泵能够满足系统的需求。

这可以通过进行实际测试或使用模拟软件来完成。

以上是进行水泵系统水力计算的基本步骤。

通过正确进行水力计算,并选择合适的水泵,可以确保水泵系统能够正常运行,并满足所需的流量和压力要求。

给水排水管道系统水力计算

给水排水管道系统水力计算

e ( mm )
平均 0.003 0.03 0.06 0.15 0.3 0.6 3 15 150
( 4 )巴甫洛夫斯基公式 巴甫洛夫斯基公式适用于明渠流和非满流管道的计算,公式为:
C
R
y
nb 0.10
3-3 。
( 3-11 )
式中: y
2.5 nb
0.13 0.75 R
nb
nb — 巴甫洛夫斯基公式粗糙系数,见表
2
A 和水力半径 R 的值 (表中 d 以 m 计) 充满度 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 过水断面积 A ( m 2) 0.4426 d 0.4920 d 0.5404 d 0.5872 d 0.6319 d 0.6736 d 0.7115 d 0.7445 d 0.7707 d 0.7845 d
图 3-1 无压圆管均匀流的过水 断面
3-1 所示。设其 , 称为充满度,
h d
sin
2
4
所对应的圆心角 素之间的关系为:
称为充满角。由几何关系可得各水力要
过水断面面积:
A
湿周:
d
2
8
sin
( 3-16 )
d 2
水力半径:
( 3-17 )
R
所以
d 4
1
sin
( 3-18 )
2
v
2
1 d n 4 sin
将( 3-11 )式代入( 3-2 )式得:
hf
nb v R
2
2
2y 1
l
( 3-12 )
常用管渠材料粗糙系数
nb 值
管渠材料

水力计算书

水力计算书

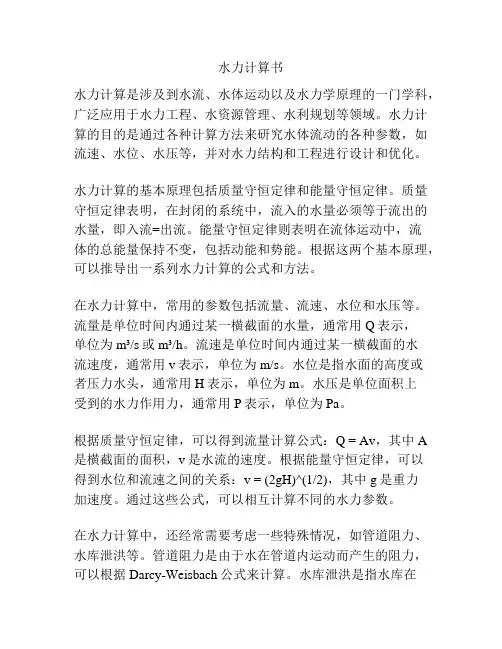

水力计算书水力计算是涉及到水流、水体运动以及水力学原理的一门学科,广泛应用于水力工程、水资源管理、水利规划等领域。

水力计算的目的是通过各种计算方法来研究水体流动的各种参数,如流速、水位、水压等,并对水力结构和工程进行设计和优化。

水力计算的基本原理包括质量守恒定律和能量守恒定律。

质量守恒定律表明,在封闭的系统中,流入的水量必须等于流出的水量,即入流=出流。

能量守恒定律则表明在流体运动中,流体的总能量保持不变,包括动能和势能。

根据这两个基本原理,可以推导出一系列水力计算的公式和方法。

在水力计算中,常用的参数包括流量、流速、水位和水压等。

流量是单位时间内通过某一横截面的水量,通常用Q表示,单位为m³/s或m³/h。

流速是单位时间内通过某一横截面的水流速度,通常用v表示,单位为m/s。

水位是指水面的高度或者压力水头,通常用H表示,单位为m。

水压是单位面积上受到的水力作用力,通常用P表示,单位为Pa。

根据质量守恒定律,可以得到流量计算公式:Q = Av,其中A 是横截面的面积,v是水流的速度。

根据能量守恒定律,可以得到水位和流速之间的关系:v = (2gH)^(1/2),其中g是重力加速度。

通过这些公式,可以相互计算不同的水力参数。

在水力计算中,还经常需要考虑一些特殊情况,如管道阻力、水库泄洪等。

管道阻力是由于水在管道内运动而产生的阻力,可以根据Darcy-Weisbach公式来计算。

水库泄洪是指水库在超过一定水位后,通过泄洪口排放多余水量,通常需要根据水库的形状和放水能力来进行计算。

除了上述基本原理和方法,水力计算还涉及一些复杂的计算模型和数值计算方法,如有限元法、计算流体力学等。

这些方法可以用来模拟和计算复杂的水力现象,如水力振荡、水波传播等。

总之,水力计算是研究水流、水体运动以及水力学原理的一门学科,通过质量守恒定律和能量守恒定律,可以得到一系列水力计算的公式和方法。

水力计算在水力工程、水资源管理、水利规划等领域具有重要的应用价值。

水力计算Z

水力计算Z

一、风系统水力计算1.风系统水力计算一般有两种方法:压损平均法与假定流速法,一般采用假定流速法。

2.假定流速法的步骤:(1)绘制管网系统图,对各管段进行编号,标出长度和流量(2)合理确定管内流速(3)据各管段的流量和流速,确定断面尺寸(4)计算各管段的阻力(沿程+局部阻力),(5)平衡并联支路,计算管网的总阻力,较核所选空调设备的余压能否满足要求。

注意:对于车库通风系统,还需参照风量以及计算出的管网总阻力选风机。

3.表一为推荐风速值,一般我们将空调干管的风速控制在6~8m/s 的范围内,支管的风速3~5 m/s 的范围内。

对于通风系统,由于对噪声的要求没有空调系统严格,风速可适当加大一些,但干管不应超过10 m/s 。

4.风管一般采用矩形断面。

表二给出矩形风管规格。

5.沿程阻力的计算:l R p p m m y .=∆=∆,比摩阻m R 查莫迪图或查钢板矩形风管计算表(实用供热空调设计手册P567~574页)确定。

另外矩形风管不能直接使用莫迪图,要计算流速当量直径ba abd e +=2,然后根据选定的流速才能查表确定。

6.局部阻力计算:∑=∆2.2ρυςj p ,对于空气密度取为1.2kg/m 3。

统计各管段的∑ς查局部阻力系数表。

7.必需进行并联支路阻力平衡,同时将不平衡率控制在15%以内。

有两种方法平衡阻力损失:阀门调节,调整管径。

调整管径的方法为:225.0''⎪⎪⎭⎫ ⎝⎛∆∆=p p D D 。

8.将你计算的结果列表。

具体可参照流体输配管网通风管网水力计算例题P53~P56页。

9. 风管压力损失值可按下式估算: )1(...k l p p m +=∆弯头三通少时 k 取1.0~2.0, 弯头三通多时k 取3.0~5.0l 指最远送风管总长度加上最远回风管总长度 推荐风管摩擦阻力损失值m p 为0.8~1.5pa/m 。

10.风口尺寸确定:(1)送风口尺寸一般按风速3~4m/s 来确定风口喉部尺寸,风口一般采用正方形的散流器。

九章水力计算和水压图-

九章水力计算和水压图-

(3)各分支线的计算
分支线BE与主干线BD并联,依据节点平衡原理,管段BE的资用 压差为
= + p Z ,B E p B C
pCD
=13362.53+16834.89=30197.42 Pa
局均部比R 损R p摩j 失pj阻与 大G沿BL 致E 程BE 可 损 控p失(Z 1 制,的B 为E 估算j)比值85 3 0 =j 1 0(1 .96 7 (.0 4 见.26附)录=292-32).04,P则a/管m线平
G Ec(3 t.g 6 Q tE h)4 .1 8 3 7 .6 (1 1 3 2 0 0 07 0 )1 7 .2 0(t/h)
用同样的方法确定热用户F、D的计算流量分别为: G F =14.33t/hG ,D =18.63t/h。
水力计算表
(2)确定管网主干线并计算
因为各热用户内部的阻力损失相等,各热用户入口要求的压力
sh


b sh

b

Rsh


b sh
Rb
查b 出、R 的b 、比b 摩—阻—(附Pa录/m9)-和1中流采速用(m的/s热)值媒;密度(kg/m3)和在表中
s h —水力计算中热媒的实际密度,kg/m3;
R s h 、 s h ——相应于实际 s h 条件下的实际比摩阻(Pa/m)和流速
在进行热水网路水力计算之前,通常应有 下列已知资料。
网路的平面布置图(平面图上应标明管道所 有的附件和配件),
热用户热负荷的大小, 热源的位置以及热媒的计算温度等。
热水网路水力计算的方法及步骤如下。
1.确定热水网路中各个管段的计算流量

供热工程第九章热水网络的水力计算和水压图

供热工程第九章热水网络的水力计算和水压图

(1)、横坐标表示供热系统的管段单程长度,以米为单位。
下半部:表示供热系统的纵向标高,包括管网,散热器,
循环水泵,地形及建筑物的标高.对于室外热水
供热系统,当纵坐标无法将供热系统组成表示
(2)、纵坐标
清楚时,可在水压图的下部标出供热系统示意图.
上半部:供热系统的测压管水头线,包括动水压线(表示供
热系统在运行状态下的压力分布)和静水压线(在
(4)画动水压线
O点处的压头不论在系统工作时还是停止运 行时,都是不变的,等于膨胀水箱的高度, 那么动压线的起点与静压线在此处重合, 即图中的O点。当系统工作时,由于水泵驱 动水在系统中循环流动,A点的测压管水头 必然高于O点的测压管水头,两者之间的差 值就是OA的压力损失,这样A点的测压管 水头就确定了,即图中的点,同理可以确 定其它各点的测压管水头高度。
二、绘制热水网路水压图的步骤和方法
1、以网路循环水泵的中心线的高度(或其它方便的高度) 为基准面,一定的比例尺作出标高的刻度。
2、选定静水压曲线的位置。 静水压曲线是网路循环水泵停止工作时,网络上
各点的测压管水头的连接线,是一条水平的直线,静 水压曲线的高度必须满足下列的技术要求: (1)、在与热水网路直接连接的用户系统内,底层散热 器的所承受的静水压力不应超过散热器的承压能力。 (2)、热水网路及与它直接连接的用户系统内,不会出 现汽化和倒空。
一、热水网路压务状况的基本技术要求
1、在与热水网路直接连接的用户系统内,压 力不应超过该用户系统用热设备及其管道 构件的承压能力。(保证设备不压坏)
如柱形铸铁散热器的承压能力 4 105为Pa, 作用在该用户系统最底层散热器的表压力, 无论在网络运行或停止运行时都不得超过 Pa。 4 105

消火栓的给水系统的水力计算

消火栓的给水系统的水力计算

消火栓的给水系统的水力计算1.确定水流量要求:水流量的要求取决于建筑物的类型和规模,以及消防主管部门的规定。

一般来说,重要的建筑物和大型建筑物需要更大的水流量。

根据建筑物的类型和规模,确定所需的最小水流量。

2.选择消火栓的类型和数量:根据消火栓的类型和数量,可以确定每个消火栓所需的水流量。

根据建筑物的布局和消防要求,确定最佳的消火栓布置方案。

3.确定供水管道的直径和长度:根据消火栓的数量和类型,以及建筑物的布局,可以确定供水管道的直径和长度。

供水管道的直径应足够大,以保证水流的流量和压力。

4.确定水泵的性能:水泵的性能包括排水量和扬程。

根据建筑物的高度和水流量要求,确定所需的水泵性能。

5.进行水力计算:根据以上的参数,进行水力计算,计算出需要的总水流量和压力。

水力计算可以通过使用公式和计算软件来进行。

在进行水力计算时1.水力计算应考虑建筑物内部的压力损失,包括管道摩擦损失和管件、弯头等附件的损失。

2.消防水源的选择也是水力计算的重要部分。

一般来说,可以使用自来水供水或设置专用消防水箱供水。

3.水力计算应考虑系统的可靠性和安全性。

在计算水流量时,应留出一定的余量,以应对突发情况和降低压力损失。

4.在进行水力计算时,应注意尽可能减少系统的阻力和压力损失,例如减少管道的弯头和附件,提高管道的光滑度。

消火栓的给水系统水力计算是一个复杂的过程,需要根据具体的建筑物和消防要求进行详细的分析和计算。

准确的水力计算可以确保消火栓系统在火灾发生时提供足够的水流和压力,保证有效的灭火工作,保护人们的生命和财产安全。

水带系统水力计算

水带系统水力计算

第二节水带系统水力计算一、了解水带压力损失计算方法每条水带的压力损失,计算公式如下:hd= SQ2 式中:hd――每条20米长水带的压力损失,104 PaS ――每条水带的阻抗系数,Q --- 水带内的流量,L/ s注:1mH2O=104 Pa(1米水柱=104 帕);1Kg/cm2=105 Pa (1 千克/ 厘米2)二、了解水带串、并联系统压力损失计算方法同型、同径水带串联系统压力损失计算:压力损失叠加法: 公式Hd=nhd 式中:H ——水带串联系统的压力损失,104 Pa ;n ---- 干线水带条数,条;hd――每条水带的压力损失,104 Pa 。

阻力系数法:公式Hd=nSQ2 式中:H ——水带串联系统的压力损失,104 Pa ;n ---- 干线水带条数,条;S――每条水带的阻抗系数;Q 干线水带内的流量,L/ s 。

不同类型、不同直径水带串联系统压力损失计算:压力损失叠加法:公式Hd =hd1 + hd2 + hd3 +•••+ hdn式中:H ——水带串联系统的压力损失,104 Pa ;hdl、hd2、hd3、hdn――干线内各条水带的压力损失,104Pa 。

阻力系数法:公式:Hd=S总Q2Hd水带串联系统的压力损失,104 Pa ;S总一一干线内各条水带阻抗系数之和;Q ---- 干线水带内的流量,L/ s 。

同型、同径水带并联系统压力损失计算:流量平分法公式:Hd =hd1 + hd2 + hd3 +•••+ hdn 或Hd= S 总(Q/ n)2式中:H ——并联系统水带的压力损失,104 Pa ;hdl、hd2、hd3、hdn ------ 任一干线中各条水带的压力损失,104 Pa ;S 总――并联系统中任一干线中各条水带阻抗系数之和;Q ---- 并联系统的总流量,L/ sn ----- 并联系统中干线水带的数量,条。

阻力系数法公式:Hd=SQ2 或5总=S/ n2式中:H ——并联系统水带的压力损失,104 Pa ;S 总――并联系统总阻抗系数之和;Q 并联系统的总流量,L/ sS――每条干线的阻抗;n 并联系统中干线水带的数量,条灭火剂喷射器具应用计算掌握水枪的控制面积确定水枪数量计算方法水枪控制面积计算:f = Q/q 式中:f——每支水枪的控制面积,m2 Q 每支水枪的流量,L/ s ;q―― 灭火用水供给强度,L/ s • m2灭火用水供给强度一般为0.12 - 0.2 L/ s • m2 掌握根据燃烧面积确定水枪数量计算方法燃烧面积的计算公式:A=n R2式中:A——火场燃烧面积,m2R——火灾蔓延距离,m水枪数量的计算公式:N= A/f式中:N――火场需要水枪的数量,支;A——火场燃烧面积,m2F——每支水枪的控制面积,m2 了解水枪的控制周长计算方法按控制角计算水枪的控制周长:控制角为30o时,每支水枪的控制周长为:L枪=冗Sk e/ 180=7.85m式中:Sk——水枪有效射程,me——水枪控制角度。

给排水水力计算书

给排水水力计算书

给排水水力计算书一、引言给排水系统是建筑物中不可或缺的基础设施之一,其设计合理与否直接关系到建筑物正常运行和使用的安全与舒适。

在给排水系统设计中,水力计算是十分重要的一部分,它能够确定管道的尺寸与坡度,以确保水流畅通,避免出现堵塞和漏水等问题。

本文档旨在介绍给排水水力计算的基本原理和方法。

二、计算基础1. 流量计算在给排水系统中,首先需要确定各个管道段的流量。

流量的计算可通过建筑物的需水量和排水量来确定。

需水量通常根据建筑物类型、使用功能、人口等因素来确定,而排水量则可根据水槽、洗手池、厨房等设备的设计要求来确定。

2. 管道尺寸计算根据流量确定后,下一步是确定管道的尺寸,以确保水流畅通。

管道尺寸的计算通常考虑以下几个因素:流速、水压损失和管道阻力。

流速一般根据水流稳定和管道自清洁的要求确定,水压损失则根据管道长度、运输高度和相关水力参数计算得出。

3. 坡度计算给排水系统中,管道的坡度是确保水能自由流动的关键。

坡度的计算依赖于管道的材料和直径、流速等因素。

一般情况下,管道的坡度应根据水流速度和自洁速度来确定。

流速过低会导致较大的污垢沉积,而流速过高则会增加水压损失和噪音。

三、水力计算方法1. 曼宁公式曼宁公式是给排水管道水力计算中常用的一种方法。

该公式根据流量、管径、坡度和摩擦系数等参数来计算流速。

曼宁公式如下:Q = (1.486/n) * A * R^0.667 * S^0.5其中,Q为流量;A为管道横截面积;R为流面与湿周的比值;S为摩擦坡度;n为摩擦系数。

2. 雨水系统计算。

雨水水力计算公式

雨水水力计算公式

雨水水力计算公式雨水水力计算在水利工程和城市排水系统设计中可是相当重要的一部分呢。

它就像是一个神秘的密码,解开了就能让雨水乖乖听话,流到该去的地方,不造成麻烦。

先来说说雨水流量的计算吧。

雨水流量的计算公式通常是:Q =ψ×q×F 。

这里的 Q 表示雨水设计流量,ψ 是径流系数,q 是设计暴雨强度,F 则是汇水面积。

径流系数ψ 呢,它反映了降雨形成径流的比例。

比如说,一块完全不透水的地面,径流系数就接近 1 ;而一块长满花草树木、能很好吸收雨水的绿地,径流系数就会小很多。

想象一下,学校里的水泥操场和旁边的小花园,在一场大雨过后,操场可能很快就有积水,而小花园里的雨水大多都被土壤和植物吸收了,这就是径流系数不同导致的。

设计暴雨强度 q ,它和降雨的时间、地点都有关系。

不同地区、不同降雨历时,暴雨强度都不一样。

这就好像不同城市的天气脾气不一样,有的城市雨来得急、下得猛,有的城市则是细雨绵绵。

汇水面积 F 相对好理解,就是雨水汇集的区域面积。

比如说一个小区,所有雨水最终流到一个排水口,这个小区的占地面积就是汇水面积。

在实际计算中,可不能简单地套公式就完事。

得考虑很多因素。

就像我之前参与过一个老旧小区排水系统改造的项目。

那小区一下大雨就积水,居民们苦不堪言。

我们去实地勘察,发现原来的排水管道管径太小,而且汇水面积计算不准确,导致雨水排放不畅。

我们重新测量了小区的地形,仔细分析了地面的材质,确定了更准确的径流系数。

还根据当地的气象资料,计算出适合的设计暴雨强度。

经过一番努力,重新设计了排水系统。

当改造完成后,再遇到大雨,小区里再也没有出现积水的情况,居民们脸上都露出了开心的笑容。

再说说雨水管道的水力计算。

这涉及到流速、管径、坡度等参数的确定。

流速不能太快也不能太慢,太快了可能会冲刷管道,太慢了又容易造成淤积。

管径要根据流量来选择,合适的管径才能保证雨水顺利通过。

坡度则要保证雨水能够自流排放,又不能太大导致水流过于湍急。

水力计算的三种方法

水力计算的三种方法

水力计算的三种方法
介绍
水力计算是流体力学和水力学的一个重要组成部分,主要用于研究和设计水力系统的性能。

水力计算有三种方法:物理模型测试、计算流体力学(CFD)和水力模型分析(HMA)。

物理模型测试
物理模型测试是建立水力系统的模型,通过物理模拟试验,以模拟真实水力系统的性能,以及研究其变化趋势,从而进行水力计算的一种方法。

物理模型测试一般采用小比例模型,即模型尺寸要比真实水力系统小,一般在1/100—1/1000左右,实验条件也与真实水力系统相同,可以模拟真实水力系统的性能,直接观察记录,可以得到水力计算的结果。

计算流体力学(CFD)
计算流体力学(CFD)是一种基于数值模拟的方法,用于研究空气或液体流体的流动特性和性能。

CFD可以用来分析水力系统的流动状态,模拟水力系统的流动特性和运行性能,甚至可以计算出水力系统的水头曲线、水力发电性能、水力转换效率和发电机的机械效率等。

水力模型分析(HMA)
水力模型分析(HMA)是根据水力分析和水力计算的基本原理,采用一种经济有效的分析方式,通过结合物理模型测试和计算流体力学的方法,以模拟真实水力系统的性能和运行性能,以及研究其变化
趋势,来获得水力计算的结果。

HMA可以有效地提高水力计算的准确性,并减少物理模型测试的实验时间和费用。

水带系统水力计算

水带系统水力计算

第二节水带系统水力计算一、了解水带压力损失计算方法每条水带(de)压力损失,计算公式如下:hd= SQ2式中:hd――每条20米长水带(de)压力损失,104 PaS ――每条水带(de)阻抗系数,Q――水带内(de)流量,L/ s注:1mH2O=104 Pa(1米水柱=104帕);1Kg/cm2=105 Pa(1千克/厘米2)二、了解水带串、并联系统压力损失计算方法同型、同径水带串联系统压力损失计算:压力损失叠加法:公式Hd=nhd式中:Hd――水带串联系统(de)压力损失,104 Pa;n――干线水带条数,条;hd――每条水带(de)压力损失,104 Pa .阻力系数法:公式Hd=nSQ2式中:Hd――水带串联系统(de)压力损失,104 Pa;n――干线水带条数,条;S――每条水带(de)阻抗系数;Q――干线水带内(de)流量,L/ s .不同类型、不同直径水带串联系统压力损失计算:压力损失叠加法:公式Hd =hd1+ hd2+ hd3+…+ hdn式中:Hd――水带串联系统(de)压力损失,104 Pa;hd1、hd2、hd3、hdn――干线内各条水带(de)压力损失,104 Pa .阻力系数法:公式:Hd=S总Q2Hd――水带串联系统(de)压力损失,104 Pa;S总――干线内各条水带阻抗系数之和;Q――干线水带内(de)流量,L/ s .同型、同径水带并联系统压力损失计算:流量平分法公式:Hd =hd1+ hd2+ hd3+…+ hdn或Hd=S总(Q∕n)2式中:Hd――并联系统水带(de)压力损失,104 Pa;hd1、hd2、hd3、hdn――任一干线中各条水带(de)压力损失,104 Pa;S总――并联系统中任一干线中各条水带阻抗系数之和;Q――并联系统(de)总流量,L/ sn――并联系统中干线水带(de)数量,条.阻力系数法公式:Hd=S总Q2 或S总=S∕n2式中:Hd――并联系统水带(de)压力损失,104 Pa;S总――并联系统总阻抗系数之和;Q――并联系统(de)总流量,L/ sS――每条干线(de)阻抗;n――并联系统中干线水带(de)数量,条灭火剂喷射器具应用计算掌握水枪(de)控制面积确定水枪数量计算方法水枪控制面积计算:f=Q∕q式中:f――每支水枪(de)控制面积,m2;Q――每支水枪(de)流量,L/ s;q――灭火用水供给强度,L/ s·m2;灭火用水供给强度一般为0.12-0.2 L/ s·m2.掌握根据燃烧面积确定水枪数量计算方法燃烧面积(de)计算公式:A=πR2式中:A――火场燃烧面积,m2;R――火灾蔓延距离,m.水枪数量(de)计算公式:N=A∕f式中:N――火场需要水枪(de)数量,支;A――火场燃烧面积,m2;F――每支水枪(de)控制面积,m2.了解水枪(de)控制周长计算方法按控制角计算水枪(de)控制周长:控制角为30o时,每支水枪(de)控制周长为:L枪=πSkθ∕180=7.85m 式中:Sk――水枪有效射程,mθ――水枪控制角度.按控制角为60o时,每支水枪(de)控制周长为:L枪=πSkθ∕180=15.7m 按控制角为30o-60o时,每支φ19mm水枪(de)控制周长约为8-15m按灭火用水供给强度计算水枪(de)控制周长:一般φ19mm水枪,有效射程不小于15m,流量为6.5L∕s.每m周长(de)灭火供水量一般在0.4-0.8 L/ s·m2.因此当灭火供水强度为0.4L/ s·m2,φ19mm水枪有效射程为15m时,每支水枪(de)控制周长为L枪=q枪∕q=16.25m式中:q枪――φ19mm水枪流量,L∕s,q――灭火用水供水强度,L/ s·m2.当灭火供水强度为0.8L/ s·m2,φ19mm水枪有效射程为15m时,每支水枪(de)控制周长为L枪=q枪∕q=8.125m按灭火供水量为0.4-0.8 L/ s·m2时,每支φ19mm水枪(de)控制周长为8-16m.为方便应用和记忆,其控制周长可按10-15m算计处.了解空气泡沫枪(de)泡沫估算量计算方法空气泡沫枪(de)泡沫量计算q泡=p2√H式中:q泡――泡沫枪(de)泡沫量L∕s,H――泡沫枪(de)进口压力,104 Pa;p2――泡沫流量系数.掌握空气水泡沫灭火器具(de)控制面积计算方法空气泡沫灭火器具(de)控制面积计算A泡=q泡∕q式中:A泡――每个空气泡沫灭火器具(de)控制面积,m2;q泡――每个空气泡沫灭火器具(de)泡沫产生量,L∕s,q――泡沫灭火供给强度,L/ s·m2,掌握根据燃烧面积确定空气泡沫灭火器具数量计算方法根据燃烧面积确定空气泡沫灭火器具数量计算N=A/ A泡式中:N――火场需要泡沫灭火器具(de)数量,支;A――火场燃烧面积,m2A泡――每个空气泡沫灭火器具(de)控制面积,m2第三节消防车应用计算一、了解枝状管道流量及供水能力估算方法枝状管道内(de)流量估算公式:Q=0.5D2V式中:Q――枝状管道内(de)流量,L∕s;D――枝状管道(de)直径,英寸;V――消防给水管道内水(de)当量流速,m/s,当管道压力在10-30×10 Pa 时,枝状管道V取1 m/s,环状管道V取1.5 m/s.枝状管道(de)供水能力,估算公式:N=Q/Q车式中:N――枝状管道(de)供水能力,即能停靠消防车(de)数量,辆;Q――枝状管道内(de)水流量,L∕s ;Q――每辆消防车(de)供水量,L∕s.二、掌握环状管道流量及供水能力估计方法环状管道(de)供水能力,估算公式:N=Q/Q车式中:N――环状管道(de)供水能力,即能停靠消防车(de)数量,辆;Q――环状管道内(de)水流量,L∕s ;Q――每辆消防车(de)供水量,L∕s.三、了解水罐(泵浦)消防车(de)最大供水距离计算方法最大供水距离公式:Sn=(rHb-hq-H1-2)/hd式中:Sn――消防车最大供水距离,水带条数;r――消防车泵扬程使用系数,一般取值为0.6-0.8,新车或特种车为1. Hb――消防车水泵出口压力,10 Pa;hq――水枪喷嘴处压力,10 Pa;H1-2――标高差,m;hd――每条水带(de)压力损失,10 Pa.四、掌握水罐(泵浦)消防车(de)最大供水高度计算方法最大供水高度计算公式:H1-2= Hb- hq- hd式中:H1-2――消防车(de)供水高度,m;Hb――消防车水泵出口压力,10 Pa;hq――水枪喷嘴处压力,10 Pa;hd――水带系统(de)压力损失,10 Pa.五、了解水罐(泵浦)消防车串联最大供水距离计算方法串联最大供水距离计算公式:Sn=(Hb-10-H1-2)/hd式中:Sn――消防车串联最大供水距离,水带条数;Hb――消防车水泵出口压力,10 Pa;10――消防车串联供水,应留有10×10 Pa(de)剩余压力;H1-2――标高差,m;hd――每条水带(de)压力损失,10 Pa.六、掌握水罐(泵浦)消防车(de)控制火势面积计算方法消防车(de)控制火势面积计算公式:A车=Q车/q式中:A车――每辆消防车控制火势面积,m2;Q车――每辆消防车供水流量,L/s,火场上每辆消防车一般供水流量为10-20 L/s;q――灭火用水供给强度,L/s·m2.七、了解泡沫消防车(de)最大供泡沫距离计算方法最大供泡沬距离计算公式:Sn=(Hb-50-H1-2)/hd式中:Sn――消防车(de)最大供泡沫距离,水带条数;Hb――消防车水泵出口压力,10 Pa;50――泡沫管枪进口压力,10 Pa;H1-2――标高差,m;hd――每条水带(de)压力损失,10 Pa.八、掌握火场供水战斗车数量计算方法按水枪(de)控制面积确定战斗车数量计算公式:N=A/nf式中:N――火场供水战斗车数量,辆;A――火场燃烧面积,m2;n――每辆消防车供应水枪(de)数量,支,一般每辆消防出2-3φ19mm水枪;f――每支水枪控制(de)燃烧面积,m2.按消防车控制火势面积确定战斗车数量计算公式:N=A/A车式中:N――火场供水战斗车数量,辆;A――火场燃烧面积,m2;A车――每辆消防车控制火势面积,m2.按火场燃烧面积确定战斗车数量计算公式:N=Aq/Q车式中:N――火场供水战斗车数量,辆;A――火场燃烧面积,m2;q――灭火用水供给强度,L/s·m2;Q车――每辆消防车供水流量,L/s.按火场用量确定战斗车数量计算公式:N=Q/Q车式中:N――火场供水战斗车数量,辆;Q――火场用水量,L/s;Q车――每辆消防车供水流量,L/s.九、掌握火场泡沫消防车数量计算方法按泡沫消防车控制火势面积确定战斗车数量计算公式:N=A/A车式中:N――火场泡沫消防车数量,辆;A――火场燃烧面积,m2;A车――每辆泡沫消防车控制火势面积,m2.按火场燃烧面积确定战斗车数量计算公式:N=Aq/Q车式中:N――火场泡沫消防车数量,辆;A――火场燃烧面积,m2;q――泡沫灭火供给强度,L/s·m2;Q车――每辆消防车泡沫供给量,L/s.第七部分:消防通信第一节消防通讯(de)概述一、了解消防通信(de)概念与分类;消防通信是指利用有线、无线、计算机以及简易通信方法,以传递符号、信号、文字、图像、声音等形式表述消防信息(de)一种专用通信方式.(一)、按技术组成可分三类:有线、无线、计算机通信.有线通信是由消防有线通信设备与邮电线路中(de)消防专用通信线路组成(de)通信网.是119报警(de)基本方式.无线通信是利用无线电通信设备传递消防信息.能够增加通信(de)有效距离,扩大通信信息(de)覆盖面,是火场与救灾现场通信(de)主要方式.计算机通信是利用计算机技术处理与灭火救援战斗有关(de)信息、命令,是实现消防通信自动化(de)主要方式.(二)、按作用可分为三类:报警、调度、救援现场通信.报警通信:用于报告和接受火灾及其它灾害事故(de)报警.调度通信:用于调集灭火救援力量和战斗所需(de)其他各种力量.救援现场通信:用于灾害事故现场(de)通信联络和与调度指挥中心(de)联络.二、掌握消防通信(de)任务与要求;消防通信(de)任务是;保障消防部队(de)各种信息(de)传递,重点是保障灭火救援作战指挥(de)信息传递.具体内容如下:1、受理火警2、调度指挥3、现场通讯4、消防勤务通信公安消防部队是一支与火灾及其它各种灾害事故作斗争(de)军事化、专业化队伍.它(de)任务性质和行动特点决定了对消防通信(de)要求:即迅速、准确、不间断.第二节消防通讯指挥系统一、了解消防通信指挥系统(de)总体构成:由城市消防通信指挥系统和省消防通信指挥系统两大部分构成.二、了解指挥系统技术构成(de)基本内容;(一)、城市指挥系统技术构成:报警受理子系统:其主要组成部分有消防用程控交换机,报警受理台、报警终端台及其应用软件.消防有线(无线)通信子系统:119火警继、119火警调度专线、报警通信网、消防无线通信网、消防有线通信设备、消防无线通信设备及其他辅助设备.现场指挥子系统:其主要组成部分有现场指挥台、消防车辆动态管理及终端机、现场图像传输装置,其他辅助设备及其应用软件.消防信息综合管理子系统:有消防信息管理工作站,相关数据库管理维护应用软件.训练模拟子系统:有训练模拟工作站与灭火指挥训练软件.(二)、省指挥系统技术构成:消防管理子系统2、消防有(无)线通信子系统3、现场指挥子系统4、消防信息综合管理子系统5、消防培训子系统三、了解消防指挥系统(de)性能要求:(一)、城市通信指挥系统性能要求:集中接受报警信号;能同时受理不少于两起报警;从接警到消防站接到出动命令(de)时间不应超过45秒;应设有119接警,主要报警受理设备应有热备份;系统(de)通信网应相对独立,常年畅通,并应具备自检或巡检能力;系统应具备为扑救重大恶性火灾和处置各种火灾事故,编制联合作战出动方案和提供辅助决策指挥(de)能力;系统应采用中文显示界面.(二)、省消防指挥系统性能要求:系统(de)通信网应相对独立,常年畅通,并应具备自检和巡检能力;系统应具备跨区域联合作战提供辅助决策指挥能力;系统应具备共享性和可扩展性;系统应采用中文显示界面.四、了解有线通信运行(de)基本内容:消防有线通信主要是通过租用本地公网(de)线电路,连通消防指挥中心与所属各消防站,来实现专网功能要求(de).在当地公安专网技术条件能够满足需要(de)情况下,也可利用公安网建立联络通道.消防有线通信(de)核心设备是消防用程控交换仙.安装设置交换设备(de)消防指挥中心是全国(de)通信枢纽.1、接警调度2、日常业务3、有线广播五、了解无线通信运行(de)基本内容:无线通信指利用电磁波(de)辐射和传播,经过空间(地下、水下)传送信息(de)通信方式.按使用方式(de)不同,无线通信可分为固定台站通信和移动通信两大类.消防无线电通信应以城市划分覆盖区域.由城市消防部队使用消防专用频繁或当地无线电管理机构指配(de)其他专用频繁组成消防无线电通信网.六、了解消防一、二、三级组网(de)概念:消防一级网:又称城市覆盖网.大、中城市消防一级网可采用集群式常规模式组网.可根据通信覆盖(de)具体要求设置一处或多处转接台.消防二级网:又称现场指挥网,一般使用为单频单工手持电台网.消防三级网:又称灭火救援战斗网,是消防中队执行灭火及抢险救援任务时(de)专用无线电通信网.七、了解消防一、二、三级网组网(de)工作范围:消防一级网适用于保障城市消防通信指挥中心与所属消防支大队,消防站之间(de)通信联络.消防二级网适用于保障灭火救援作战现场范围内,各级消防指挥人员手持电台之间(de)通信联络.与企、事业单位专职消防队、抢险队、工程急救队等灭火协作单位(de)现场协同通信也可以在该网中实施.消防三级网适用于现场各参战消防中队和前、后方指挥员之间,指挥员与班长之间.班长与战斗员之间,与消防车辆驾驶员之间,以及特勤战斗员之间(de)通信联络,一般采用手持式电台和偑戴式电台,以建制消防中队为单位分别组网.。

水系统水力计算

水系统水力计算

7.2空调水系统设计空调水系统设计是空气—水中央空调系统设计的主要内容之一。

由于受到建筑空间和使用条件的限制,现代民用建筑大都采用风机盘管加新风的系统形式。

特别是写字楼、酒店等高层、综合性建筑,面积大,层数和房间多,功能复杂,使用的空调设备数量和品种也多,而且布置分散,使得空调水系统庞大而复杂,造成管路系统和设备投资大,水泵能耗大,水系统对整个空调系统的使用效果影响也大。

因此,在进行空调水系统设计时,应尽量考虑周全,在注意减小投资的同时也不忘为方便日后的运行管理和减少水泵的能耗创造条件。

7.2.1空调水系统设计的步骤空调水系统设计的一般步骤如下: 1)根据各个空调房间或区域的使用功能和特点,确定用水供冷或供暖的空调设备形式采用大型的组合式空调机或中型柜式风机盘管,还是小型风机盘管。

2)根据工程实际确定每台空调设备的布置位置和作用范围,然后计算出由作用范围的调负荷决定的供水量,并选定空调设备的型号和规格。

3)选择水系统形式,进行供回水管线布置,画出系统轴测图或管道布置简图。

4)进行管路计算(含水泵的选择)。

5)进行绝热材料与绝热层厚度的选择与计算(参见6.4部分内容)。

6)进行冷凝水系统的设计。

7)绘制工程图。

空调水系统的管路计算空调水系统的管路计算(又称为水力计算、阻力计算)是在已知水流量和选定流速下确水系统各管段管径及水流阻力,计算出选水泵所需要的系统总阻力。

1.管径的确定1)连接各空调设备的供回水支管管径宜与空调设备的进出水接管管径一致,可由相设备样本查得2)供回水干管的管径(内径)d,可根据各管段中水的体积流量和选定的流速由下式d=44v}c v(7一4)4v一水的体积流量,单位为m3/s一。

一水流速度,单位为m/so在水流量一定的情况下,管内水流速的高低既影响水管管径的大小,又涉及到水流阻力大小,还分别与投资费用和运行费用有关,过低或过高都不经济。

一般水系统中管内水流速按表7-i中的推荐值选用。

第5讲-1:给水系统水力计算

第5讲-1:给水系统水力计算

0.49
——计算管段的卫生器具给水当量同时出流概率,%; c ——对应于不同U 0 的系数,按表2-7取用; N g ——计算管段的卫生器具给水当量总数。
U
(1)住宅建筑的设计秒流量计算
3)根据计算管段上的卫生器具给水当量同时出流 概率,按(2-6)式计算得计算管段的设计秒流量:
qg 0.2 U N g
二、设计流速——经济流速

生活或生产给水管道的水流速度宜按表2-13采 用; 消火栓给水系统的管道流速不宜大于2.5m/s; 自动喷水灭火系统的管道流速,不宜大于 5.Om/s,特殊情况下可控制在10m/s以下。
表2-13 生活给水管道的水流速度
公称直径 (mm) 水流速度 (m/s)
15~20 25~40 50~70 ≥80
例题:

某研究院实验室设置单联化验龙头15个, 额定流量0.2 L/s,同时给水百分数为 30%;双联化验龙头12个,额定流量 0.07 L/s,同时给水百分数20%;该管段 设计秒流量应为( )L/s。 A.0.50 B.0.80 C.1.07 D.2.86
二、设计流速

当管段的流量确定后,流速的大小将直接影 响到管道系统技术、经济的合理性。流速过 大易产生水锤,引起噪声,损坏管道或附件, 并将增加管道的水头损失,提高建筑内给水 系统所需的压力和增压设备的运行费用;流 速过小,会使管道直径变大,增加工程投资。 设计时应综合考虑以上因素,将给水管道流 速控制在适当的范围内。 经济流速
(四)设计秒流量的确定
• 一是 经验法 ,按卫生器具数量确定管径,或以卫 生器具全部给水流量与假定设计流量间的经验数据 确定管径,简捷方便,但精确度较差,不能区别建 筑物的不同类型、不同标准、不同用途和卫生器具 的种类、使用情况、所在层数和位置。 •二是 平方根法 ,以单阀水嘴在额定工作压力时的流 量 0.20L/s 作为一个理想器具的给水当量,其他类型 的卫生器具配水龙头的流量按比例换算成相应的器具 给水当量,设计秒流量与卫生器具给水当量总数的平 方根成正比,建筑物用途不同比例系数不同,当量数 增大到一定程度后,流量增加极少,导致计算结果偏 小。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

9 空调水系统方案确定和水力计算9.1 冷冻水系统的确定9.1.1 冷冻水系统的基本形式9.1.1.1 双管制、三管制和四管制系统(1)双管制系统夏季供应冷冻水、冬季供应热水均在相同管路中进行。

优点是系统简单,初投资少。

绝大多数空调冷冻水系统采用双管制系统。

但在要求高的全年空调建筑中,过渡季节出现朝阳房间需要供冷而背阳房间需要供热的情况,这时改系统不能满足要求。

(2)三管制系统分别设置供冷、供热管路,冷热回水管路共用。

优点是能同时满足供冷供热的要求,管路系统较四管制简单。

其最大特点是有冷热混合损失,投资高于两管制,管路复杂。

(3)四管制系统供冷、供热分别由供回水管分开设置,具有冷热两套独立的系统。

优点是能同时满足供冷、供热要求,且没有冷热混合损失。

缺点是初投资高,管路系统复杂,且占有一定的空间。

9.1.1.2 开式和闭式系统(1)开式水系统与蓄热水槽连接比较简单,但水中含氧量较高,管路和设备易腐蚀,且为了克服系统静水压头,水泵耗电量大,仅适用于利用蓄热槽的低层水系统。

(2)闭式水系统不与大气相接触,仅在系统最高点设置膨胀水箱。

管路系统不易产生污垢和腐蚀,不需克服系统静水压头,水泵耗电较小。

9.1.1.3 同程式和异程式系统(1)同程式水系统除了供回水管路以外,还有一根同程管,由于各并联环路的管路总长度基本相等,各用户盘管的水阻力大致相等,所以系统的水力稳定性好,流量分配均匀。

高层建筑的垂直立管通常采用同程式,水平管路系统范围大时宜尽量采用同程式(2)异程式水系统管路简单,不需采用同程管,水系统投资较少,但水量分配。

调节较难,如果系统较小,适当减小公共管路的阻力,增加并联支管的阻力,并在所有盘管连接支路上安装流量调节阀平衡阻力,亦可采用异程式布置。

9.1.1.4 定流量和变流量系统(1)定流量水系统中的循环水量保持定值,负荷变化时可以通过改变风量或改变供回水温度进行调节,例如用供回水支管上三通调节阀,调节供回水量混合比,从而调节供水温度,系统简单操作方便,不需要复杂的自控设备,缺点是水流量不变输送能耗始终为设计最大值。

(2)变流量水系统中供回水温度保持定值,负荷改变时,通过改变供水量来调节。

输送能耗随负荷减少而降低,水泵容量和电耗小,系统需配备一定的自控装置。

9.1.1.5 单式泵和复式泵系统(1)单式泵水系统的冷热源侧和负荷侧只有一组循环水泵,系统简单初投资省,这种系统不能调节水泵流量,不能节省水泵输送能量。

(2)复式泵水系统的冷热源侧和负荷侧分别设置循环水泵,可以实现负荷侧水泵变流量运行,能节省输送能耗,并能适应供水分区不同压降的需要,系统总的压力低。

但系统较复杂,初投资高。

9.1.2 确定冷冻水系统形式除了参考以上几种系统划分优缺点的比较,在工程设计中,应根据具体的情况来考虑系统形式。

对于本设计,空调水路中以风机盘管和吊顶式空气处理器为空调设备,由于各处风机盘管的型号相差不大,其水流阻力的差距较小,且平面布置规律性较强,采用同程式系统有利于环路中各风机盘管小环路的水力平衡,但在竖直方向高度不是很高,采用竖程浪费管材且阻力加大,所以本系统只采用水平同程竖向不同程,竖向加阀门调节不平衡率;在管制方面,由于本设计不考虑过渡季节出现即供冷又供热的情况,在系统的复杂性和初投资方面,采用两管制系统;由于开式系统水中含氧量较高,管路和设备易腐蚀,且需要克服系统静水压头,水泵耗电量大,仅适用于利用蓄热槽的低层水系统,所以对于本设计而言,采用闭式系统;为了节约能耗和更有效地控制冷冻水系统本设计采用二次泵变流量水系统。

综上所述,本设计采用的冷冻水系统形式为闭式同程式两管制二次泵变流量水系统。

9.2 水管水力计算内容空调水系统阻力一般由三大部分组成,即设备阻力、附件阻力和管道阻力。

设备阻力通常由设备生产厂家提供,因此进行水力计算的主要内容是附件和管件(如阀门、三通、弯头等)的阻力以及直管段的阻力。

通常前者也称局部阻力,后者称为沿程阻力。

9.2.1 空调水系统的管材空调水系统中,常用管材有焊接钢管、无缝钢管、镀锌钢管及PVC塑料管。

空调冷热水一般采用焊接钢管和无缝钢管,当公称直径DN<50mm时,采用普通焊接钢管;DN ≥50mm时,采用无缝钢管;DN≥250者,采用螺旋焊接钢管。

管道在使用之前,应进行除锈及涮防锈漆处理,然后必须进行保温。

所以本工程空调水系统的管材采用钢管,DN <50mm时,采用普通的焊接钢管,DN≥50mm时,采用无缝钢管。

9.2.2 管内流速无论是局部阻力还是沿程阻力,都与水流速有关。

流速过小,尽管水阻力较小,对运行及控制较为有利,但在水流量一定时,其管径要求加大,既带来投资(管道及保温等)的增加。

当流速超过3m/s 时还将对管件内部产生严重的冲刷腐蚀,影响使用寿命。

因此必须合理地选择管内流速。

不同管径闭式系统和开式系统管内流速推荐值按表9-1选用。

该空调水系统采用的是闭式系统,所以初选流速时应按闭式系统的流速去选择。

表9-1 不同管径闭式系统和开式系统管内流速推荐值 (单位:m/s )9.2.3空调管道水力计算的基本公式空调水在管道内流动时像其他流体一样会产生压力损失,这种损失包括沿程摩擦损失和局部摩擦损失。

(1)沿程摩擦压力损失计算公式22m P l R l d λρν∆=⋅⋅=⋅式中 m P ∆——摩擦压力损失,Pa ;λ——摩擦系数;d ——管道内径,m ;l ——管道长度,m ;ν——流体在管道内的流速,m/s ;ρ——流体的密度,3/kg m ;R ——单位长度沿程摩擦压力损失,简称比摩阻Pa/m 。

(2)局部压力损失计算公式22j P ρνξ∆=⋅式中 j P ∆——局部压力损失,Pa ;ξ——局部阻力系数。

(3)水系统总压力损失m j s P P P P ∆=∆+∆+∆式中 s P ∆——水系统设备阻力,Pa ;P ∆——水系统总压力损失,Pa 。

9.3 水系统管路设计计算方法空调水系统的管路计算是在已知水流量和推荐流速下,确定水管管径及水流动阻力。

选择水泵及配用电机。

空调水系统管路计算流程图如图9-2所示:图9-2 水系统管路计算流程图9.4 冷冻水系统和冷却水系统水力计算详细说明在水力计算时,初选管内流速和确定最后的流速时必须满足规范要求。

空调水系统的系统图见附录图4。

1.选定最不利环路,给管段标号。

2.用假定流速法确定管段管径。

根据各管段的冷负荷确定管段的供回水流量,计算式如下:G=0.86·Q/(t g -t h ) Kg/h=0.86·Q/「(t g -t h )* ρ」 m 3/h式中 Q:冷负荷,W ;ρ:水的密度,Kg/ m 3;t g :冷冻水、冷却水供水温度,分别为7℃、30℃;t h :冷冻水、冷却水回水温度,分别为12℃、35℃;故:冷冻水、冷却水t g -t h =5℃。

根据假定的流速和确定的流量计算出管径,计算式如下:VG d ρπ900=根据给定的管径规格选定管径,由确定的管径和选定的设备的流量计算出管 内的实际流速:ρπ=2d 900Gv 3.计算比摩阻从而计算管段的沿程阻力沿程阻力的计算式如下:式中 y p ∆:沿程阻力,P aR :每米管长的沿程损失(比摩阻),P a /mL :管段长度,m摩擦阻力系数λ由柯列勃洛克公式确定:/2)3.72K d=-+ 式中 K :管道的相对粗糙度,本设计中取K=0.15mm ;Re :雷洛数。

4.用局部阻力系数法求管段的局部阻力局部阻力计算式如下:2p 2j ρνξ∑=∆式中: j p ∆:局部阻力,Pa ;ξ∑:管段中总的局部阻力系数。

5.计算总的阻力,计算式如下:△P=△P y+△P j水力计算的详细步骤,见附录表一。

6.将此环路的总阻力累加起来得P∆=61150.9184 Pa= 61 KPa7.已知最不利环路上的各个附件的总阻力损失之和为160 KPa,冷水机组的水阻力为69 KPa ,风机盘管的阻力为35 KPa,因此此最不利环路总阻力为:∆= 61+160+69+35=325 KPaP8.同理可得出其它各层环路的水管管径。

其中四层环路的水力计算详细计算步骤和图见附录表二和图5,三层环路的水力计算详细计算步骤和图见附录表三和图6,二层环路的水力计算详细计算步骤和图见附录表四图7,一层环路的水力计算详细计算步骤和图见附录表五和图8。

9.5 冷凝水系统的设计9.5.1 水封的设置不论空调末端设备的冷凝水盘是位于机组的正压段还是负压段,冷凝水盘出水口处均需设置水封,水封高度应大于冷凝水盘处正压或负压值。

在正压段设置水封是为了防止漏风,在负压段设置水封是为了顺利排除冷凝水。

9.5.2 冷凝水管材冷凝水管处于非满流状态,内壁接触水和空气,不应采用无防锈功能的焊接钢管;冷凝水为无压自流排放,若采用软塑料管会形成中间下垂,影响排放。

因此空调冷凝水管材应采用强度较大和不易生锈的镀锌钢管或排水PVC管,管道应采取防结露措施。

9.5.3 冷凝水水管管径冷凝水管管径应按冷凝水的流量和管道坡度确定。

一般情况下,1KW冷负荷每小时约产生0.4~0.8kg的冷凝水,在此范围内管道最小坡度为0.003时冷凝水管管径可按下表9-2进行估算。

表9-2 冷凝水管管径选择表本设计冷凝水管的管径按上表进行计算,管径大小标在系统轴侧图和各层水平面图上。

9.5.4 冷凝水的排放冷凝水排入污水系统时,应有空气隔断措施,冷凝水管不得与室内密集雨水系统直接连接。

以防锈味和雨水从空气处理机组冷凝水盘外溢。

为便于定期冲洗、检修,冷凝水水平干管始端应设扫除口。

本设计空调的冷凝水直接排入卫生间。

9.5.5 冷凝水排水系统常遇到的问题及解决办法(1)由于冷凝水排水管坡度较小,或根本没有坡度而造成的漏水。

或由于风机盘管的集水盘安装不平,或盘内排水口堵塞而盘水外溢。

(2)由于冷水管及阀门的保温质量差,保温层未贴近冷水管壁,造成管道外壁冷凝水的滴水。

还有的集水盘下表面的二次凝结水滴水。

(3)尽可能多地设置垂直冷凝水排水立管,这样可缩短水平排水管的长度。

水平排水管的坡度不得小于1/100。

从每个风机盘管引出的排水管尺寸,应不小于DN20mm。

而空气处理机组的凝结水管至少应与设备的管口相同。

在控制阀和关断阀的下边均应附加集水盘,而且集水盘下要保温。
