PVC截面
17
PVC塑料扣板的选购
1 PVC扣板的截面为蜂巢状，挑选时要注意PVC扣板的两边咬 合是否顺畅，局部有没有起伏和高度差；
2 用手折弯不变形，富有弹性；用手敲击表面声音清脆，说 明其材质韧性强。劣质的PVC材料很脆；
3 闻闻板材是否有味道，如果有明显的刺激性气味则说明其 环保性能差；
37
作 业
作业
•分析吊顶材料及其选购要点
ppt课件
38
实训改变生活！
谢谢您的聆听与参与！
制作： 美工： 指导：
《环境艺术专业应用职业技术培训教程-专业与技能》 第5章 玩转建材大世界 ppt课件
39
轻钢龙骨
ppt课件
30
顶角线
顶角线可以掩盖顶面和墙面交界处阴角不 直的缺陷，顶角线和壁纸的搭配会有很好的效 果。
顶角线
ppt课件
31
顶角线
顶角线包括木顶角线、塑料顶角线、石膏顶角线等。
石膏线
木制顶角线
ppt课件
32
顶角线
挑选石膏线时要注意浮雕装饰花纹的制作精细 度，石膏表面要细腻、手感光滑，适当厚些可以保 障使用年限。
木龙骨
轻钢龙骨
ppt课件
26
木龙骨
木龙骨一般有杉木、松木等，可用作地板龙骨、墙 面龙骨、吊顶龙骨。易受潮变形，在厨房等场合使用时 需涂防火涂料。
ppt课件
27
木龙骨
木龙骨吊顶
选购时要选择新鲜的木方，纹理清晰；木节要少、 要小，要选密度大的木方，最好没有虫眼、树皮，用 手敲声音要清脆响亮。 ppt课件
28
金属龙骨
金属龙骨包括轻钢龙骨和铝合金龙骨，是木龙 骨的替代品。轻钢龙骨自重轻、安装简便、防火性 能好、不怕潮、抗冲击和抗震性都优于木龙骨。
PVC截面
17
PVC塑料扣板的选购
1 PVC扣板的截面为蜂巢状，挑选时要注意PVC扣板的两边咬 合是否顺畅，局部有没有起伏和高度差；
2 用手折弯不变形，富有弹性；用手敲击表面声音清脆，说 明其材质韧性强。劣质的PVC材料很脆；
3 闻闻板材是否有味道，如果有明显的刺激性气味则说明其 环保性能差；
37
作 业
作业
•分析吊顶材料及其选购要点
ppt课件
38
实训改变生活！
谢谢您的聆听与参与！
制作： 美工： 指导：
《环境艺术专业应用职业技术培训教程-专业与技能》 第5章 玩转建材大世界 ppt课件
39
轻钢龙骨
ppt课件
30
顶角线
顶角线可以掩盖顶面和墙面交界处阴角不 直的缺陷，顶角线和壁纸的搭配会有很好的效 果。
顶角线
ppt课件
31
顶角线
顶角线包括木顶角线、塑料顶角线、石膏顶角线等。
石膏线
木制顶角线
ppt课件
32
顶角线
挑选石膏线时要注意浮雕装饰花纹的制作精细 度，石膏表面要细腻、手感光滑，适当厚些可以保 障使用年限。
木龙骨
轻钢龙骨
ppt课件
26
木龙骨
木龙骨一般有杉木、松木等，可用作地板龙骨、墙 面龙骨、吊顶龙骨。易受潮变形，在厨房等场合使用时 需涂防火涂料。
ppt课件
27
木龙骨
木龙骨吊顶
选购时要选择新鲜的木方，纹理清晰；木节要少、 要小，要选密度大的木方，最好没有虫眼、树皮，用 手敲声音要清脆响亮。 ppt课件
28
金属龙骨
金属龙骨包括轻钢龙骨和铝合金龙骨，是木龙 骨的替代品。轻钢龙骨自重轻、安装简便、防火性 能好、不怕潮、抗冲击和抗震性都优于木龙骨。

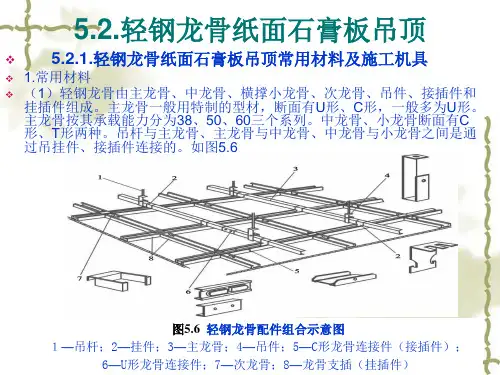

轻钢龙骨纸面石膏板吊顶
注意钻孔深度应≥60mm，打孔直径略大于螺栓直径2-3mm。 ❖ （2）用φ5以上的射钉将角钢或钢板等固定在楼板底面上。
❖ （3）浇捣混凝土楼板时，在楼板底面（吊点位置）预埋铁件，采用 150×150×6钢板焊接4φ8锚爪，锚爪锚固长度不小于200mm。
❖ （4）采用短筋法在现浇板浇筑时或预制板灌缝时预埋φ6、φ8或φ10短钢 筋，要求外露部分（露出板底）不小于150mm。
❖ 6.安装次龙骨、横撑龙骨
❖ （1）安装次龙骨：在覆面次龙骨与承载主龙骨的交叉布置点，使用其配 套的龙骨挂件（或称吊挂件、挂搭）将二者上下连接固定，龙骨挂件的下 部勾挂住覆面龙骨，上端搭在承载龙骨上，将其U型或W型腿用钳子嵌入 承载龙骨内（如图5.11）。双层轻钢U、T型龙骨骨架中龙骨间距为5001500mm，如果间距大于800mm时，在中龙骨之间增加小龙骨，小龙骨 与中龙骨平行，与大龙骨垂直用小吊挂件固定。
❖ （3）边龙骨固定：边龙骨宜沿墙面或柱面标高线钉牢。固定时，一般常用 高强水泥钉，钉的间距不宜大于500mm。如果基层材料强度较低，紧固力 不好，应采取相应的措施，改用膨胀螺栓或加大钉的长度等办法。边龙骨 一般不承重，只起封口作用。
❖ 7.安装石膏板
❖ （1）选择石膏板 石膏板在安装之前，应根据设计的规格尺寸、花色品种 进行选板，凡有裂纹、破损、掉角、受潮以及护面纸损坏应一律不用。
❖ （2）第二道腻子凝固后，抹第二道专用嵌缝底层轻抹板面并修边，抹灰宽 度约440mm，同时，再次用相同的底层腻子将螺钉部位覆盖，第二次的腻 子在常温下干燥时间也小于1h。
❖ （3）第三道腻子（表面腻子）：抹一层纸面石膏板配套的嵌缝表面腻子， 抹灰宽度约440mm，用潮湿刷子湿润腻子边缘后用抹子修边，同时再涂抹 锣钉部位，宽度约为25mm，第三道腻子（表而腻子）凝固后，用150mm 号砂纸打磨其表面，打磨时用力要轻，以免将接缝处划伤。
❖ （3）浇捣混凝土楼板时，在楼板底面（吊点位置）预埋铁件，采用 150×150×6钢板焊接4φ8锚爪，锚爪锚固长度不小于200mm。
❖ （4）采用短筋法在现浇板浇筑时或预制板灌缝时预埋φ6、φ8或φ10短钢 筋，要求外露部分（露出板底）不小于150mm。
❖ 6.安装次龙骨、横撑龙骨
❖ （1）安装次龙骨：在覆面次龙骨与承载主龙骨的交叉布置点，使用其配 套的龙骨挂件（或称吊挂件、挂搭）将二者上下连接固定，龙骨挂件的下 部勾挂住覆面龙骨，上端搭在承载龙骨上，将其U型或W型腿用钳子嵌入 承载龙骨内（如图5.11）。双层轻钢U、T型龙骨骨架中龙骨间距为5001500mm，如果间距大于800mm时，在中龙骨之间增加小龙骨，小龙骨 与中龙骨平行，与大龙骨垂直用小吊挂件固定。
❖ （3）边龙骨固定：边龙骨宜沿墙面或柱面标高线钉牢。固定时，一般常用 高强水泥钉，钉的间距不宜大于500mm。如果基层材料强度较低，紧固力 不好，应采取相应的措施，改用膨胀螺栓或加大钉的长度等办法。边龙骨 一般不承重，只起封口作用。
❖ 7.安装石膏板
❖ （1）选择石膏板 石膏板在安装之前，应根据设计的规格尺寸、花色品种 进行选板，凡有裂纹、破损、掉角、受潮以及护面纸损坏应一律不用。
❖ （2）第二道腻子凝固后，抹第二道专用嵌缝底层轻抹板面并修边，抹灰宽 度约440mm，同时，再次用相同的底层腻子将螺钉部位覆盖，第二次的腻 子在常温下干燥时间也小于1h。
❖ （3）第三道腻子（表面腻子）：抹一层纸面石膏板配套的嵌缝表面腻子， 抹灰宽度约440mm，用潮湿刷子湿润腻子边缘后用抹子修边，同时再涂抹 锣钉部位，宽度约为25mm，第三道腻子（表而腻子）凝固后，用150mm 号砂纸打磨其表面，打磨时用力要轻，以免将接缝处划伤。
《轻钢龙骨吊顶方案》课件
其他辅助材料的选择
吊杆：选择高强度、耐腐蚀的钢材 吊挂件：选择高强度、耐腐蚀的钢材 连接件：选择高强度、耐腐蚀的钢材
ቤተ መጻሕፍቲ ባይዱ
龙骨配件：选择高强度、耐腐蚀的钢材 龙骨连接件：选择高强度、耐腐蚀的钢材 龙骨吊挂件：选择高强度、耐腐蚀的钢材
01
轻钢龙骨吊顶的设计方案
确定吊顶造型和标高
吊顶造型：根据房间功能和风格选择合适的造型，如直线型、弧形、波浪形等 标高：根据房间高度和功能需求确定吊顶标高，一般控制在2.4-2.8米之间 材料选择：选择轻钢龙骨作为吊顶材料，具有重量轻、强度高、耐腐蚀等优点 施工工艺：按照设计图纸进行施工，确保吊顶的平整度和牢固性
安全注意事项和防范措施
确保吊顶结构稳 固，避免松动和 脱落
确保吊顶材料符 合防火要求，避 免火灾隐患
确保吊顶施工人 员具备相关资质 和经验，避免操 作失误
确保吊顶施工环 境安全，避免高 空坠落和触电风 险
常见问题及解决方案
龙骨变形：选择优质龙骨，避免过度弯曲 和扭曲
吊顶不平：调整龙骨间距，确保均匀分布
施工工艺： 严格按照 施工规范 进行安装， 保证吊顶 的平整度 和稳定性
防火处理： 对吊顶进 行防火处 理，保证 消防安全
防潮处理： 对吊顶进 行防潮处 理，保证 吊顶的耐 久性和美 观性
环保要求： 选用环保 材料，保 证室内空 气质量
验收标准： 按照国家 相关标准 进行验收， 保证吊顶 的质量和 安全性
测量尺寸：确定吊顶的高度和宽度，以及龙骨的间距
切割龙骨：根据测量结果，切割龙骨至合适的长度
安装吊杆：在吊顶上安装吊杆，确保吊杆的间距和牢固性
安装主龙骨：将主龙骨固定在吊杆上，确保主龙骨的水平 和垂直度
轻钢龙骨石膏板隔墙讲座PPT课件
安装墙体内电管、电盒和电箱设备； 安装墙体内防火、隔声、防潮填充材料，与另一侧纸面石膏板同时进行
安装填入； 安装墙体另一侧纸面石膏板：安装方法同第一侧纸面石膏板，其接缝应
与第一侧面板错开； 安装双层纸面石膏板：第二层板的固定方法与第一层相同，但第三层板
的接缝应与第一层错开，不能与第一层的接缝落在同一龙骨上；
面层施工
墙面装饰、纸面石膏板墙面，根据设计要求，可做各种饰面。
第11页/共17页
五、 施工工艺过程图片
1、在地面弹出横龙骨(U龙
骨)外包定位线，注意预留石 膏板的厚度。
2、在天花板相应位置弹出 横龙骨外包定位线。
第12页/共17页
3、用适当固定件将天地横龙骨以
4、以600mm的间距固定端墙竖龙骨(C龙
8、用石膏板自攻螺丝以板边 200mm，板中300mm的间距从墙的
一端固定石膏板
第15页/共17页
9、可视需要放置并固定玻璃棉。在龙骨另一侧错缝固定石膏板
第16页/共17页
感谢您的观看！
第17页/共17页
第2页/共17页
二、材料的现场结构图片和构造示意图
1、材料及配件 •轻 钢 龙 骨 主 件 •轻 钢 骨 架 配 件 •紧 固 材 料 •填 充 隔 音 材 料 •罩 面 板 材
第3页/共17页
2、节点施工说明
安装沿地龙骨
安装沿顶龙骨
安装横撑龙骨
龙骨吊顶 第4页/共17页
填充隔音棉
PB纸面石膏板接缝处绷带粘 贴后进行腻子批嵌。
第10页/共17页
施工接缝做法
纸面石膏板接缝做法有三种形式，即平缝、凹缝和压条缝。可按以下程序处理： 刮嵌缝腻子：刮嵌缝腻子前先将接缝内浮土清除干净，用小刮刀把腻子嵌入板缝，与板面填
安装填入； 安装墙体另一侧纸面石膏板：安装方法同第一侧纸面石膏板，其接缝应
与第一侧面板错开； 安装双层纸面石膏板：第二层板的固定方法与第一层相同，但第三层板
的接缝应与第一层错开，不能与第一层的接缝落在同一龙骨上；
面层施工
墙面装饰、纸面石膏板墙面，根据设计要求，可做各种饰面。
第11页/共17页
五、 施工工艺过程图片
1、在地面弹出横龙骨(U龙
骨)外包定位线，注意预留石 膏板的厚度。
2、在天花板相应位置弹出 横龙骨外包定位线。
第12页/共17页
3、用适当固定件将天地横龙骨以
4、以600mm的间距固定端墙竖龙骨(C龙
8、用石膏板自攻螺丝以板边 200mm，板中300mm的间距从墙的
一端固定石膏板
第15页/共17页
9、可视需要放置并固定玻璃棉。在龙骨另一侧错缝固定石膏板
第16页/共17页
感谢您的观看！
第17页/共17页
第2页/共17页
二、材料的现场结构图片和构造示意图
1、材料及配件 •轻 钢 龙 骨 主 件 •轻 钢 骨 架 配 件 •紧 固 材 料 •填 充 隔 音 材 料 •罩 面 板 材
第3页/共17页
2、节点施工说明
安装沿地龙骨
安装沿顶龙骨
安装横撑龙骨
龙骨吊顶 第4页/共17页
填充隔音棉
PB纸面石膏板接缝处绷带粘 贴后进行腻子批嵌。
第10页/共17页
施工接缝做法
纸面石膏板接缝做法有三种形式，即平缝、凹缝和压条缝。可按以下程序处理： 刮嵌缝腻子：刮嵌缝腻子前先将接缝内浮土清除干净，用小刮刀把腻子嵌入板缝，与板面填
轻钢龙骨吊顶分解PPT课件
施，防止骨变形、生锈。 2) 矿棉、玻璃棉罩面板在运输、贮存和使用过程中，严禁雨淋和
受潮。包装箱不能直接置于地面，应铺垫木板；严禁挤压，并 与墙壁保持400mm以上的距离。搬运、码放过程中必须轻拿轻 放，以防造成折断或边角缺损。
第42页/共62页
3) 钙塑泡沫装饰板堆放时要竖码，切忌平码，以免压坏图案，且 必须离开热源3m以外。
第32页/共62页
（5）嵌缝石膏粉（配套产品）系以精细的半水石膏粉加入一定 量的缓凝剂等加工而成，主要用于纸面石膏板嵌缝及钉孔填平 等处。
（6）温度变化对纸面石膏板的线膨胀系数影响不大，但空气 湿度则对纸面石膏板的线性膨胀和收缩产生较大影响。为了保 证装修质量，避免干燥时出现裂缝，在湿度特大的环境下一般 不宜嵌缝。
楔形边纸面石膏板顶棚嵌缝，一般应用采用三道腻子。
• 第一道腻子：应用刮刀将嵌缝腻子均匀饱满地嵌入缝内，将浸湿的穿孔纸带贴于缝 处，用刮刀将纸带用力压平，使腻子从孔中挤出，然后再薄压一层腻子。用嵌缝腻子将 石膏板上所有钉孔填平。
• 第二道腻子：第一道嵌缝腻子完全干燥后，再覆盖第二道嵌缝腻子，使之略高于石 膏板表面，腻子宽200mm左右，另外在钉孔上亦应再覆盖腻子一道，宽度较钉孔扩大 出25mm左右。
第18页/共62页
（5）弹附加吊杆位置线 根据吊顶的具体设计，将顶棚检修走道、检修口、通风口、
柱子周边处及其他所有须加“附加吊杆”之处的吊杆位置一一 测出，并弹于混凝土楼板板底。
第19页/共62页
4 复查
在弹线完成后，对所有标高线、平面造型线、吊杆位置线 等进行全面检查复核，如有遗漏或尺寸错误，均应及时补充和 纠正。
第10页/共62页
轻钢龙骨的安装施工
一·施工工艺
轻钢龙骨纸面石膏板安装施工工工艺流程为： 交验——找规矩——弹线——复核——吊筋制作安装 ——主龙骨安装——调平龙骨架——次龙骨安装——固定 ——质量检查——安装面板——质量检查——缝隙处理 ——饰面
受潮。包装箱不能直接置于地面，应铺垫木板；严禁挤压，并 与墙壁保持400mm以上的距离。搬运、码放过程中必须轻拿轻 放，以防造成折断或边角缺损。
第42页/共62页
3) 钙塑泡沫装饰板堆放时要竖码，切忌平码，以免压坏图案，且 必须离开热源3m以外。
第32页/共62页
（5）嵌缝石膏粉（配套产品）系以精细的半水石膏粉加入一定 量的缓凝剂等加工而成，主要用于纸面石膏板嵌缝及钉孔填平 等处。
（6）温度变化对纸面石膏板的线膨胀系数影响不大，但空气 湿度则对纸面石膏板的线性膨胀和收缩产生较大影响。为了保 证装修质量，避免干燥时出现裂缝，在湿度特大的环境下一般 不宜嵌缝。
楔形边纸面石膏板顶棚嵌缝，一般应用采用三道腻子。
• 第一道腻子：应用刮刀将嵌缝腻子均匀饱满地嵌入缝内，将浸湿的穿孔纸带贴于缝 处，用刮刀将纸带用力压平，使腻子从孔中挤出，然后再薄压一层腻子。用嵌缝腻子将 石膏板上所有钉孔填平。
• 第二道腻子：第一道嵌缝腻子完全干燥后，再覆盖第二道嵌缝腻子，使之略高于石 膏板表面，腻子宽200mm左右，另外在钉孔上亦应再覆盖腻子一道，宽度较钉孔扩大 出25mm左右。
第18页/共62页
（5）弹附加吊杆位置线 根据吊顶的具体设计，将顶棚检修走道、检修口、通风口、
柱子周边处及其他所有须加“附加吊杆”之处的吊杆位置一一 测出，并弹于混凝土楼板板底。
第19页/共62页
4 复查
在弹线完成后，对所有标高线、平面造型线、吊杆位置线 等进行全面检查复核，如有遗漏或尺寸错误，均应及时补充和 纠正。
第10页/共62页
轻钢龙骨的安装施工
一·施工工艺
轻钢龙骨纸面石膏板安装施工工工艺流程为： 交验——找规矩——弹线——复核——吊筋制作安装 ——主龙骨安装——调平龙骨架——次龙骨安装——固定 ——质量检查——安装面板——质量检查——缝隙处理 ——饰面
轻钢龙骨吊顶施工工艺详解PPT资料33页
主龙骨应从吊顶中心向两边
分，间距不大于1000mm，并标出吊杆的 固定点，吊杆的固定点间距900-1000mm。 如遇到梁和管道固定点大于设计和规程
要求，应增加吊杆的固定点。 2.固定吊
挂杆件：采用膨胀螺栓固定吊挂杆件。 不上人的吊顶，吊杆长度小于1000mm，
可以采用ø6的吊杆，如果大于 1000mm，应采用ø8的吊杆
潮板等。选用板材应考虑牢固可
靠，装饰效果好，便于施工和维修，也 要考虑质量轻、防火、吸音、隔热、保
温等要求。 ①纸面石膏板安装： a、饰面板应在自由状态下固定，防止出 现弯棱、凸鼓的现象；
还应在棚顶四周封闭的情况下安装固定， 防止棉布受潮变形。
b、纸面石膏板的长边（既包封边）应沿 纵向次龙骨铺设。
料板等。
jingwuhuan 烤漆龙骨 轻钢龙骨 铝龙骨 jkl
①矿棉装饰吸声板安装：规格一般分为 600mm×600mm；600mm×1200mm，将 面板直接搁于龙骨上。安装时，应注意 板背面的箭头方向和白线方向一致，以
保
证花样、图案的整体性；饰面板上的灯 具、烟感器、喷淋头、风口篦子等设备 的位置应合理、美观与饰面的交接应吻
为不上人UC38小龙骨，上人UC60大龙骨 二种。主龙骨宜平行房间长向安装，同
时应起拱，起拱高度为房间跨度的 1/200～1/300。主龙骨的悬臂段不应大
于300m
m，否则应增加吊杆，主龙骨的接长应 采取对接，相邻龙骨的对接接头要相互
错开。主龙骨挂好后应基本调平。 ②跨度大于15m以上的吊顶，应在主龙
纸磨光，板缝宽度应小于
50mm。 d、板材的开孔和切割，应按产品的有关
要求进行。 ③饰面板上的灯具、烟感器喷、淋头、 风口篦子等设备的位置应合理、美观，
分，间距不大于1000mm，并标出吊杆的 固定点，吊杆的固定点间距900-1000mm。 如遇到梁和管道固定点大于设计和规程
要求，应增加吊杆的固定点。 2.固定吊
挂杆件：采用膨胀螺栓固定吊挂杆件。 不上人的吊顶，吊杆长度小于1000mm，
可以采用ø6的吊杆，如果大于 1000mm，应采用ø8的吊杆
潮板等。选用板材应考虑牢固可
靠，装饰效果好，便于施工和维修，也 要考虑质量轻、防火、吸音、隔热、保
温等要求。 ①纸面石膏板安装： a、饰面板应在自由状态下固定，防止出 现弯棱、凸鼓的现象；
还应在棚顶四周封闭的情况下安装固定， 防止棉布受潮变形。
b、纸面石膏板的长边（既包封边）应沿 纵向次龙骨铺设。
料板等。
jingwuhuan 烤漆龙骨 轻钢龙骨 铝龙骨 jkl
①矿棉装饰吸声板安装：规格一般分为 600mm×600mm；600mm×1200mm，将 面板直接搁于龙骨上。安装时，应注意 板背面的箭头方向和白线方向一致，以
保
证花样、图案的整体性；饰面板上的灯 具、烟感器、喷淋头、风口篦子等设备 的位置应合理、美观与饰面的交接应吻
为不上人UC38小龙骨，上人UC60大龙骨 二种。主龙骨宜平行房间长向安装，同
时应起拱，起拱高度为房间跨度的 1/200～1/300。主龙骨的悬臂段不应大
于300m
m，否则应增加吊杆，主龙骨的接长应 采取对接，相邻龙骨的对接接头要相互
错开。主龙骨挂好后应基本调平。 ②跨度大于15m以上的吊顶，应在主龙
纸磨光，板缝宽度应小于
50mm。 d、板材的开孔和切割，应按产品的有关
要求进行。 ③饰面板上的灯具、烟感器喷、淋头、 风口篦子等设备的位置应合理、美观，
轻钢龙骨石膏板隔墙牟ppt课件
► (二)
施工材料 ► 1. 轻钢龙骨：沿顶沿地龙骨、加强龙骨、竖 （横）向龙骨、横撑龙骨。 ► 骨配件：支撑卡、卡托、角托、连接件、固 定件等。 ► 轻钢龙骨的配置应符合设计要求。龙骨应有 产品质量合格证。龙骨外观应表面平整，棱 角挺直，过渡角及切边不允许有裂口和毛刺， 表面不得有严重的污染、腐蚀和机械损伤。
接待台
员工之家
总经理办公室
中式贵宾厅
西式贵宾厅
►任务一
► （一）
施工准备
施工条件 ► 1. 主体结构已验收，屋面已做完防水层。 ► 2. 室内弹出+100cm标高线。 ► 3. 作业的环境温度不应低于5℃。 ► 4. 熟悉图纸，并向作业班组作详细的技术交 底。
► 5.
根据设计图和提出的备料计划，查实隔墙 全部材料，使其配套齐全。 ► 6. 主体结构墙、柱为砖砌体时，应在隔墙交 接处，按1000mm间距预埋防腐木砖。 ► 7. 设计要求隔墙有地枕带时，应先将C20细 石混凝土地枕带施工完毕，达到一定强度， 方可进行轻钢龙骨的安装。 ► 8. 先作样板墙一道，经鉴定合格后再大面积 施工。
常用墙体的隔声与防火性能
常用墙体的隔声与防火性能
石膏建材在酒店项目中的应用
酒店客房及走廊隔墙设计
系统描述 100系列隔墙龙骨＋双面双层12mm普通石膏 板＋25mm厚玻璃棉容重20kg/m3 系统功能
墙体厚分贝 最大高度：6.35m（竖龙骨间距400mm） 系统应用 适用于隔声要求为特级的酒店客房及走廊隔墙
轻钢骨架配件 紧固材料
横撑龙骨 纸面石膏板
沿顶龙骨
竖向龙骨
填充隔音材料
罩面板材
支撑卡
隔音材料
螺栓 沿地龙骨
► 任务二
018轻钢龙骨石膏板吊顶
采用轻钢龙骨石膏板吊顶，施工要点如下：(1)各种管道、管线已安装调试完成，龙骨水平度、吊顶间距、节点固定、起拱设计等检查合格。
(2)先安装主龙骨，并拉能线检查其是否正确，然后边安装板边调平，可满足板面平整度。
(3)使用专用机具和选用配套材料，可保证加工板材尺寸符合标准，减少原始误差和装配误差，以保证拼板处平整。
(4)按规定在楼板底面弹吊杆的位置线，按罩面板规格尺寸确定吊杆间距。
(5)从稳定方面考虑，龙骨与墙面之间的距离应小于100mm。
(6)在使用纸面石膏板时，自攻螺钉与板边或板端的距离不得小于10mm，也不宜大于16mm，因为受至龙骨断面所限制。
板中间螺钉的间距不得大于200mm。
固定时要求钉头嵌入石膏板约0.5〜1mm，钉眼用腻子找平，并且用与石膏板颜色相同的色浆腻子刷色一遍，固定螺钉可用 GB847或GB845十字沉头自攻螺钉(5 X 25 , 5X 35)。
(7)铺设大块板材时，应使板的长边垂直于次龙骨方向，以利于螺钉排列。
赠送：一份《国际商业合同》国际商业合同买方：________________________________________地址: ______________________ 邮编：______________ 电话：_____________ 法定代表人：____________ 职务：_____________ 国籍： ____________卖方：________________________________________地址: ______________________ 邮编：______________ 电话：_____________ 法定代表人：职务: _______________ 国籍： _____________买卖双方在平等、互利的原则上，经协商达成本协议条款，以共同遵守，全面履行：第一条品名、规格、价格、数量：单位：______________________________数量：______________________________单价：______________________________总价：______________________________总金额：______________________________第二条原产国别和生产厂：第三条包装：1.须用坚固的木箱或纸箱包装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(一般起拱高度不得小于房间短
向跨度的0.3%)。
•
3、安装次龙骨:次龙骨附着于主
龙骨下面,是安装饰面板的一个
平面网格,常用网格尺寸有300、
400、500、600等
吊顶工程 课题二 轻钢龙骨纸面石膏板吊顶
4、吊杆距主龙骨端部距离不得大 • 于300mm，当大于300mm时应增
加吊杆。 •
吊顶工程 课题二 轻钢龙骨纸面石膏板吊顶
龙骨校正 • •
1、龙骨安装到位后，要对其 水平度及连接质量全面校正， 合格后，将所有的吊挂件及 连接件拧紧，使骨架稳定可 靠。
1、复核检查龙骨安装。检查龙骨平整，牢固，配件安装 吊顶工是程否正确，
石膏板2安、装安装时，纸面石膏板长边(即包封边)与主龙骨平行， 从顶棚的一端向另一端开始错缝安装，逐块排列，余量放
顶面上。
•
吊筋 一般 采用 ￠6或
吊顶工程 课题二 轻钢龙骨纸面石膏板吊顶
龙骨安装
•
1、安装边龙骨：沿墙上的水平龙骨
线把L型的轻钢龙骨用自攻螺钉固
定在预埋木砖上
•
吊顶工程
课题二 轻钢龙骨纸面石膏板吊顶
2、安装主龙骨：主龙骨安装应平
龙骨安装 •
行房间的长向安装，间距应在 900-1200mm，安装时应起拱， 龙骨中间部分按具体设计起拱
钉五类。这些机具不仅可以用于吊顶，也可用于其它装饰
工程
切 割 机 具:
高效的电动工 具,利用高速 旋转的砂轮切 割如木塑各材料槽种、钢型、用 曲 线 木 料 等硬材角于 线 材 、的质钢.切 或 、 橡金用 夹 装、割 直 塑 胶属板 饰于、、 板切木 、割方 等木、
型材切割机
电动曲线锯
手提式电 锯 （电动圆 锯）
轻钢龙骨纸面石膏板吊顶施工
吊顶工程 轻钢龙骨纸面石膏板吊顶施工
轻钢龙骨纸面 石膏板吊顶 轻钢龙骨纸面石膏板吊顶,是目前 常见的一种吊顶形式,有轻钢龙骨 和纸面石膏板组成,纸面石膏板面 层可进行其他饰面装饰,如涂刷、 粘贴等
内容摘要： 轻钢龙骨吊顶材料 轻钢龙骨吊顶机具 轻钢龙骨吊顶施工工艺 轻钢龙骨吊顶操作要点
单元一 吊轻顶钢工龙程骨平面顶棚
案例展示
•
轻钢龙骨异面
顶棚
•
吊顶工程 课题二 轻钢龙骨纸面石膏板吊顶
一、施工 准备
工作过程：施工准备 质量检测
施工实施 验收使用
1、材料准 备
龙骨 材料不同分：轻钢龙骨、铝合金、木龙骨 外形不同分：U形龙骨、T形龙骨、 用途不同分：主龙骨、次龙骨、边龙骨 承载能力分：上人龙骨、不上人龙骨
长1200mm、2400mm、2700mm、3000mm、3300mm、3600mm；宽900
mm、1200 mm ；厚9mm、12mm、15mm、18mm、21mm、25mm
石膏板主要是用在 吊顶、夹板墙，家 庭装修通常使用纸 面石膏板，以9mm 和12mm最多。优质 石膏板硬度好、韧
吊顶工程 课题二 轻钢龙骨纸面石膏板吊顶
吊顶工程 课题二 轻钢龙骨纸面石膏板吊顶
吊杆固定 1、吊筋的固定做法根据楼板的种类不同而不同，传统 • 的连接方法也有预埋件、射钉、电焊、钩挂等方法。
如图：
•
吊顶工程 课题二 轻钢龙骨纸面石膏板吊顶
现一般采用成品通扣镀锌吊杆，且无需防锈漆涂刷。固 • 定时直接用电锤在顶上打孔，放置膨胀螺栓拧紧固定于
二、施工 实施
• 作业条件: 1.顶棚内空调、消防、通信等各种设备安装完毕并调 试验收，无漏雨痕迹。 2.各种材料及工具齐备： 3.墙顶需找补的槽、孔、洞等湿作业完成。 4.吊顶用的脚手架已搭设完成。 5.5.熟悉图纸要求，明确现场情况。
6. GF/PG008-DW001
吊顶工程 课题二 轻钢龙骨纸面石膏板吊顶
施1、工弹工顶序棚标高线：以50cm水平线为基准，用尺量至顶面 弹线 设计标高线
在四周墙面弹顶面水平线（水平线应以付龙骨底面为准）。 2、弹龙骨位置线：结合设计要求和施工现场的实际情况，
弹龙骨位置线，一般情况下：主龙骨间距为900～ 1200mm；
副龙骨为(300～600)mm×(300～600)mm； 吊筋为(900～1200)mm×(1200～1500)mm 3、弹平面造型线根据设计平面要求，将设计平面造型以 先高后低的顺序，逐步弹在顶板上。
吊顶装饰施工机具按用途可分为：锯、刨、钻、磨、
钉五类。这些机具不仅可以用于吊顶，也可用于其它装饰
工程
又称磨光机， 可配各种砂轮， 进行磨削、抛 光锈为、等广切，泛研磨机割应将 钉 基 凝、 用入 体 土射除 极坚 ， 、钉硬 如 岩直的 混 石接、
具: 砌体
手提电动砂轮 机
射钉枪
钉
吊顶工程 课题二 轻钢龙骨纸面石膏板吊顶
吊顶工程 课题二 轻钢龙骨纸面石膏板吊顶
轻钢龙骨
截面形式-----U形、C形、L形
U形龙骨
为承载龙
骨，是骨
架主要受
力构件
A
B B B
L形龙骨
为边龙骨，
固定边部
饰面板
A
A
C形龙骨
为覆面龙
骨，用作
固定饰面
层
吊顶工程 课题二 轻钢龙骨纸面石膏板吊顶
• 表1-1 •
U、C形吊顶轻钢龙骨
•
吊顶工程 龙骨配件
连接吊杆和主龙骨
主龙 骨吊 件
主次 龙骨 挂件
连接主龙骨和次龙 骨
主龙 骨连 接件
主龙骨延长时,两根 龙骨间的连接
次龙 骨连 接件
次龙骨延长
时,两根龙
骨间的连次接龙骨在
同一水平
次龙骨支托(水面上的相
平件)
互垂直连
接
吊顶工程 龙骨配件
•
•
吊顶工程 课题二 轻钢龙骨纸面石膏板吊顶
2.纸面石膏板
纸面石膏板是以石膏和纤维做板芯,用特种的纸做护面而成的板 材,其规格有
吊顶工程 课题二 轻钢龙骨纸面石膏板吊顶
吊顶装饰施工机具按用途可分为：锯、刨、钻、磨、
钉五类。这些机具不仅可以用于吊顶，也可用于其它装饰
工程
钻 孔 机 具:
又称冲击电钻，
可对钢制品钻
孔，也可对混
凝土、砖上墙自钻攻螺钉
孔
的专业机具，
用于轻钢龙
骨和铝合金
龙骨安装饰
面板
电动冲击钻 自攻螺钉钻
吊顶工程 课题二 轻钢龙骨纸面石膏板吊顶
3、固结材 料 吊顶中常用的连接固结材料有：
金属膨胀螺栓：用于将构件或连接 件紧固于混泥土、砌体基体上
木螺钉：用于木质板材与木龙骨的固定， 金属零件、五金配件与木质材料间的固定
自攻螺钉：用于薄金属与金属主题构件间 的连接，亦可用于木质与板材及金属的固结
吊顶工程 课题二 轻钢龙骨纸面石膏板吊顶
4、施工机 具 吊顶装饰施工机具按用途可分为：锯、刨、钻、磨、
