51单片机的串口通信程序(C语言) 51单片机的串口通信程序(C语言)在嵌入式系统中,串口通信是一种常见的数据传输方式,也是单片机与外部设备进行通信的重要手段之一。

本文将介绍使用C语言编写51单片机的串口通信程序。

1. 硬件准备在开始编写串口通信程序之前,需要准备好相应的硬件设备。

首先,我们需要一块51单片机开发板,内置了串口通信功能。

另外,我们还需要连接一个与单片机通信的外部设备,例如计算机或其他单片机。

2. 引入头文件在C语言中,我们需要引入相应的头文件来使用串口通信相关的函数。

在51单片机中,我们需要引入reg51.h头文件,以便使用单片机的寄存器操作相关函数。

同时,我们还需要引入头文件来定义串口通信的相关寄存器。

3. 配置串口参数在使用串口通信之前,我们需要配置串口的参数,例如波特率、数据位、停止位等。

这些参数的配置需要根据实际需要进行调整。

在51单片机中,我们可以通过写入相应的寄存器来配置串口参数。

4. 初始化串口在配置完串口参数之后,我们需要初始化串口,以便开始进行数据的发送和接收。

初始化串口的过程包括打开串口、设置中断等。

5. 数据发送在串口通信中,数据的发送通常分为两种方式:阻塞发送和非阻塞发送。

阻塞发送是指程序在发送完数据之后才会继续执行下面的代码,而非阻塞发送是指程序在发送数据的同时可以继续执行其他代码。

6. 数据接收数据的接收与数据的发送类似,同样有阻塞接收和非阻塞接收两种方式。

在接收数据时,需要不断地检测是否有数据到达,并及时进行处理。

7. 中断处理在串口通信中,中断是一种常见的处理方式。

通过使用中断,可以及时地响应串口数据的到达或者发送完成等事件,提高程序的处理效率。

8. 串口通信实例下面是一个简单的串口通信实例,用于在51单片机与计算机之间进行数据的传输。

```c#include <reg51.h>#include <stdio.h>#define BAUDRATE 9600#define FOSC 11059200void UART_init(){TMOD = 0x20; // 设置定时器1为模式2SCON = 0x50; // 设置串口为模式1,允许接收TH1 = 256 - FOSC / 12 / 32 / BAUDRATE; // 计算波特率定时器重载值TR1 = 1; // 启动定时器1EA = 1; // 允许中断ES = 1; // 允许串口中断}void UART_send_byte(unsigned char byte){SBUF = byte;while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志位}unsigned char UART_receive_byte(){while (!RI); // 等待接收完成RI = 0; // 清除接收完成标志位return SBUF;}void UART_send_string(char *s){while (*s){UART_send_byte(*s);s++;}}void main(){UART_init();UART_send_string("Hello, World!"); while (1){unsigned char data = UART_receive_byte();// 对接收到的数据进行处理}}```总结:通过以上步骤,我们可以编写出简单的51单片机串口通信程序。

51单片机串行通信接口

51单片机串行通信接口

工 作 方 式 选 择 位
多允 机许 通接 信收 控控 制制 位位
发 接发接 送 收送收 数 数中中 据 据断断 第 第标标 九 九志志 位位
北京交通大学
18
各位功能说明如下: SM0 SM1:串口工作方式选择位
00 方式0: 同步移位寄存器 波特率=主振频率/12
01 方式1: 8位异步,波特率可变
⑵在双机通信中,该位作为奇偶校验位; ⑶在多机通信中用来表示D7-D0是地址帧或数据帧
即:
D8=0:表示数据帧; D8=1:表示地址帧
北京交通大学
20位是接收到的第9位数据。 方式1,SM2=0,停止位。方式0,不用。
⑵在多机通信中是地址帧(RB8=1)和数据帧 (RB8=0)的标识位。
北京交通大学
34
方式2、3的区别是:波特率设置不同 方式2的波特率是固定的。即:
波特率=fosc/32或fosc/64 方式3的波特率是可变的。即:
波特率 2smod
fosc
32 12 (256 X )
X
256
fosc (2s mod ) 384 波特率
北京交通大学
35
表1 波特率与时间常数
第6章 串行通信接口
本章主要内容 • 串行数据通信基本原理 • MCS-51单片机串行口 • 串行口应用举例
北京交通大学
1
一、串行数据通信基本原理
计算机的两种方式数据传送:并行和串行
并行传送的特点:
各数据位同时传送,传送速度快、效率高。
但需要的数据线多,因此传送成本高。并行数据
传送的距离通常小于30米。
3.直到停止位到来之后把它送入到RB8中,并 置位RI,通知CPU从SBUF取走接收到的一个字符。

单片机实现双机通信自己的

单片机实现双机通信自己的

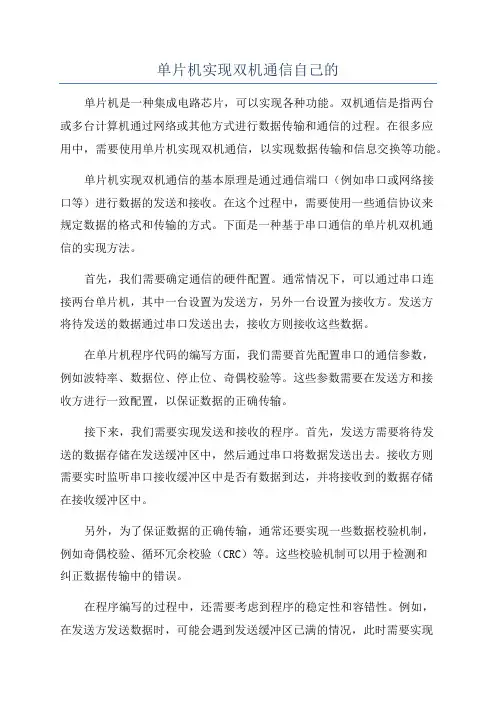

单片机实现双机通信自己的单片机是一种集成电路芯片,可以实现各种功能。
