串行通信的分类
1
理论认知
按照串行数据的时钟控制方式,串行通信可分为同步通信 和异步通信两类。
异步通信(Asynchronous Communication)
在异步通信中,接收端是依靠字符帧格式来判断发送端 是何时开始发送,何时结束发送的。字符帧格式是异步通 信的一个重要指标。
1
理论认知
异步通信的字符帧格式·
CRC2
同步通信的字符帧格式
1
理论认知
MCS-51串行口结构
MCS-51内部有两个独立的接收、发送缓冲器SBUF。 SBUF属于特殊功能寄存器。发送缓冲器只能写入不能读 出,接收缓冲器只能读出不能写入,二者共用一个字节 地址(99H)。
1
理论认知
串行口结构示意图
单片机与MAX232的接口原理图
1
同步通信(Synchronous Communication)
同步通信是一种连续串行传送数据的通信方式,一 次通信只传输一帧信息。
同步 数据 数据 数据 字符1 字符1 字符2 字符3
(a)
同步 同步 数据 数据 字符1 字符2 字符1 字符2
(b)
数据 字符n
CRC1
CRC2
数据 字符n
CRC1
任务实施
1.硬件设计 (1)单片机双机通件编程
(1) 端口分配 系统中有甲、乙两个单片机系统,在每个单片机的
P1.0和P1.1口均有两个按键,其中P1.0为增加控制键, P1.1为减少控制键,甲单片机的TXD引脚和乙单片机的 RXD相连同时乙单片机的TXD引脚和甲单片机的RXD相接。
2
实践训练
2
实践训练
任务分析:
甲乙两个单片机系统均具有接收和发送功能,可 通过查询的方式知道各自单片机系统的按钮按下的是 “计数增加”还是“计数减少”的按钮,用中断方式 接收对方单片机发过来的数据并显示。

51单片机串口通信实例

51单片机串口通信实例

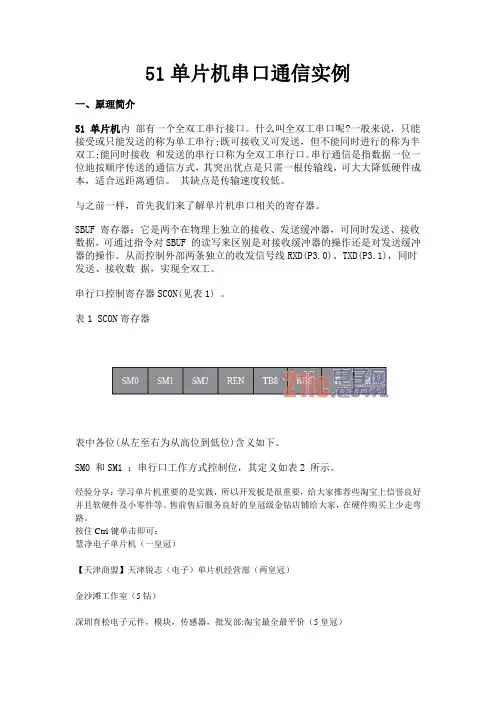

51单片机串口通信实例一、原理简介51 单片机内部有一个全双工串行接口。

什么叫全双工串口呢?一般来说,只能接受或只能发送的称为单工串行;既可接收又可发送,但不能同时进行的称为半双工;能同时接收和发送的串行口称为全双工串行口。

串行通信是指数据一位一位地按顺序传送的通信方式,其突出优点是只需一根传输线,可大大降低硬件成本,适合远距离通信。

其缺点是传输速度较低。

与之前一样,首先我们来了解单片机串口相关的寄存器。

SBUF 寄存器:它是两个在物理上独立的接收、发送缓冲器,可同时发送、接收数据,可通过指令对SBUF 的读写来区别是对接收缓冲器的操作还是对发送缓冲器的操作。

从而控制外部两条独立的收发信号线RXD(P3.0)、TXD(P3.1),同时发送、接收数据,实现全双工。

串行口控制寄存器SCON(见表1) 。

表1 SCON寄存器表中各位(从左至右为从高位到低位)含义如下。

SM0 和SM1 :串行口工作方式控制位,其定义如表2 所示。

经验分享:学习单片机重要的是实践,所以开发板是很重要,给大家推荐些淘宝上信誉良好并且软硬件及小零件等、售前售后服务良好的皇冠级金钻店铺给大家,在硬件购买上少走弯路。

按住Ctrl键单击即可:慧净电子单片机(一皇冠)【天津商盟】天津锐志(电子)单片机经营部(两皇冠)金沙滩工作室(5钻)深圳育松电子元件,模块,传感器,批发部:淘宝最全最平价(5皇冠)志宏电子(4钻)表2 串行口工作方式控制位其中,fOSC 为单片机的时钟频率;波特率指串行口每秒钟发送(或接收)的位数。

SM2 :多机通信控制位。

该仅用于方式2 和方式3 的多机通信。

其中发送机SM2 = 1(需要程序控制设置)。

接收机的串行口工作于方式2 或3,SM2=1 时,只有当接收到第9 位数据(RB8)为1 时,才把接收到的前8 位数据送入SBUF,且置位RI 发出中断申请引发串行接收中断,否则会将接受到的数据放弃。

当SM2=0 时,就不管第位数据是0 还是1,都将数据送入SBUF,并置位RI 发出中断申请。

51单片机和计算机之间实现串口通信的电路图

51单片机和计算机之间实现串口通信的电路图

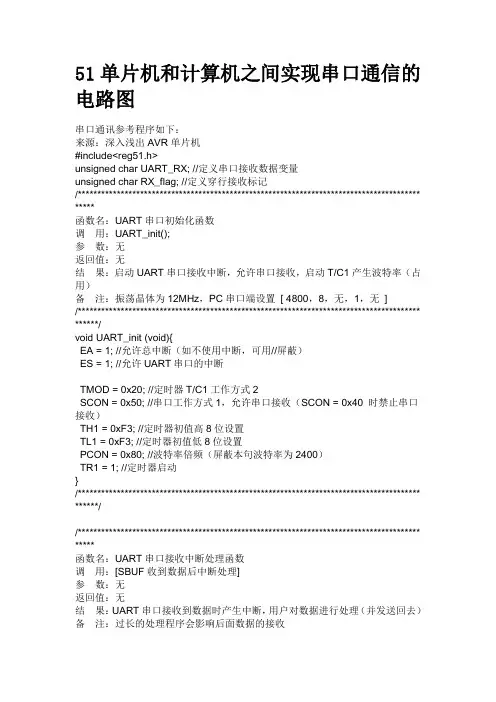

51单片机和计算机之间实现串口通信的电路图串口通讯参考程序如下:来源:深入浅出AVR单片机#include<reg51.h>unsigned char UART_RX; //定义串口接收数据变量unsigned char RX_flag; //定义穿行接收标记/**************************************************************************************** *****函数名:UART串口初始化函数调用:UART_init();参数:无返回值:无结果:启动UART串口接收中断,允许串口接收,启动T/C1产生波特率(占用)备注:振荡晶体为12MHz,PC串口端设置[ 4800,8,无,1,无]/**************************************************************************************** ******/void UART_init (void){EA = 1; //允许总中断(如不使用中断,可用//屏蔽)ES = 1; //允许UART串口的中断TMOD = 0x20; //定时器T/C1工作方式2SCON = 0x50; //串口工作方式1,允许串口接收(SCON = 0x40 时禁止串口接收)TH1 = 0xF3; //定时器初值高8位设置TL1 = 0xF3; //定时器初值低8位设置PCON = 0x80; //波特率倍频(屏蔽本句波特率为2400)TR1 = 1; //定时器启动}/**************************************************************************************** ******//**************************************************************************************** *****函数名:UART串口接收中断处理函数调用:[SBUF收到数据后中断处理]参数:无返回值:无结果:UART串口接收到数据时产生中断,用户对数据进行处理(并发送回去)备注:过长的处理程序会影响后面数据的接收/**************************************************************************************** ******/void UART_R (void) interrupt 4 using 1{ //切换寄存器组到1RI = 0; //令接收中断标志位为0(软件清零)UART_RX = SBUF; //将接收到的数据送入变量UART_dataRX_flag=1; //标记接收//用户函数内容(用户可使用UART_data做数据处理)//SBUF = UART_data; //将接收的数据发送回去(删除//即生效)//while(TI == 0); //检查发送中断标志位//TI = 0; //令发送中断标志位为0(软件清零)}/**************************************************************************************** ******//**************************************************************************************** *****函数名:UART串口发送函数调用:UART_T (?);参数:需要UART串口发送的数据(8位/1字节)返回值:无结果:将参数中的数据发送给UART串口,确认发送完成后退出,采用非中断方式备注:/**************************************************************************************** ******/void UART_T (unsigned char UART_data){ //定义串口发送数据变量ES=0; //禁止穿行中断SBUF = UART_data; //将接收的数据发送回去while(TI == 0); //检查发送中断标志位TI = 0; //令发送中断标志位为0(软件清零)ES=1; //打开穿行中断}/**************************************************************************************** *****函数名:UART串口发送字符串函数调用:UART_S (?);参数:需要UART串口发送的数据(8位/1字节)返回值:无结果:将参数中的数据发送给UART串口,确认发送完成后退出,采用非中断方式备注:/**************************************************************************************** ******/void UART_S(unsigned char *str){while(1){if(*str=='\0') break;UART_T(*str++);}}/**************************************************************************************** *****函数名:主函数调用:main();参数:返回值:无结果:备注:/**************************************************************************************** ******/void main(){unsigned char Buf_data[]={" welcome to MCU world. \n\r"}; UART_init();UART_S(Buf_data);while(1){if(RX_flag==1){UART_T(UART_RX);RX_flag=0;}}}。

51单片机与PC机串口通信的仿真与实现

51单片机与PC机串口通信的仿真与实现

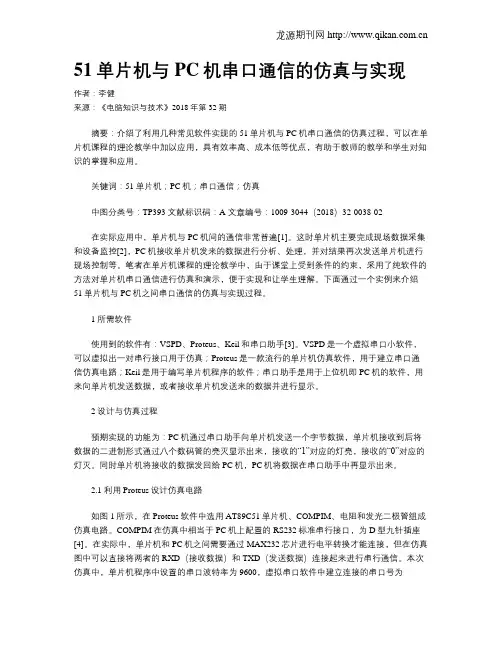

51单片机与PC机串口通信的仿真与实现作者:李健来源:《电脑知识与技术》2018年第32期摘要:介绍了利用几种常见软件实现的51单片机与PC机串口通信的仿真过程,可以在单片机课程的理论教学中加以应用,具有效率高、成本低等优点,有助于教师的教学和学生对知识的掌握和应用。

关键词:51单片机;PC机;串口通信;仿真中图分类号:TP393 文献标识码:A 文章编号:1009-3044(2018)32-0038-02在实际应用中,单片机与PC机间的通信非常普遍[1]。

这时单片机主要完成现场数据采集和设备监控[2],PC机接收单片机发来的数据进行分析、处理,并对结果再次发送单片机进行现场控制等。

笔者在单片机课程的理论教学中,由于课堂上受到条件的约束,采用了纯软件的方法对单片机串口通信进行仿真和演示,便于实现和让学生理解。

下面通过一个实例来介绍51单片机与PC机之间串口通信的仿真与实现过程。

1 所需软件使用到的软件有:VSPD、Proteus、Keil和串口助手[3]。

VSPD是一个虚拟串口小软件,可以虚拟出一对串行接口用于仿真;Proteus是一款流行的单片机仿真软件,用于建立串口通信仿真电路;Keil是用于编写单片机程序的软件;串口助手是用于上位机即PC机的软件,用来向单片机发送数据,或者接收单片机发送来的数据并进行显示。

2 设计与仿真过程预期实现的功能为:PC机通过串口助手向单片机发送一个字节数据,单片机接收到后将数据的二进制形式通过八个数码管的亮灭显示出来,接收的“1”对应的灯亮,接收的“0”对应的灯灭。

同时单片机将接收的数据发回给PC机,PC机将数据在串口助手中再显示出来。

2.1 利用Proteus设计仿真电路如图1所示,在Proteus软件中选用AT89C51单片机、COMPIM、电阻和发光二极管组成仿真电路。

COMPIM在仿真中相当于PC机上配置的RS232标准串行接口,为D型九针插座[4]。

在实际中,单片机和PC机之间需要通过MAX232芯片进行电平转换才能连接,但在仿真图中可以直接将两者的RXD(接收数据)和TXD(发送数据)连接起来进行串行通信。
