KSQVI型开水器使用说明书[整理版]

KSQVI型开水器使用说明书[整理版]

一、概述二、主要技术参数三、主要部件结构及功能四、工作原理五、操作说明1使用前检查2使用六、维修与保养七、注意事项八、一般故障及处理九、重要零部件及易损件十、附图工作原理图电气原理图外型及安装尺寸图一:概述KSQ-Ⅵ型电开水器是采用了沸腾翻水原理,把生水与热水分开,可连续向旅客提供清洁卫生,放心的饮用开水。

整机的外结构及内部储水容器均采用优质不锈钢材料制成,因此即耐腐蚀寿命长,又卫生美观。

另外,该机设计时,充分考虑了使用环境及使用现状,使其结构简单,原理一看就清楚,把需要更换或维修的部分设置在前面,大大减轻维修人员的劳动量。

KSQ-Ⅵ型电开水器结构简单、水电分离科学,布局合理,便于维修,是一种理想的客车专用设备。

二:主要技术参数三:主要部件结构及功能1电器箱电器箱在开水器顶部是开水器的控制中心,内有空气断路器、控制板、接触器等电器元件。

2电磁阀电磁阀在开水器上部,是开水器的关键部件,它的好坏将直接影响到开水器的性能,在正常情况下,电磁阀将自动地关闭和开通水路。

3平衡水箱平衡水箱在开水器上部,通过水管与加热腔相通、也就是说平衡水箱和加热腔中的水位是平衡的,如不考虑加热腔中水的膨胀因素,两处的水位应在同一水平面上。

4水位探头本开水器在平衡水箱上部设有三个水位探头感知加热腔水位变化,从而进行缺水报警、电磁阀进水控制;在开水储水腔上部设有两个水位探头感知开水储水腔水位变化,从而进行满水保护。

5过滤器过滤器在开水器外部是使进入开水器内的水保持清洁,并对水磁化。

对水源较差的地区使用时,应经常清除污物,否则将影响进水。

6电热管本所生产的开水器,其电热管采用进口不锈钢外壳,双层隔离,抗老化、寿命长的优质产品,检修时,应注意其绝缘电阻大于2MΩ,且每相功率平衡。

四:工作原理(见附图)当开水器的水源和电源分别接好以后,接通电源。

来自客车水箱里的冷水就通过过滤器、电磁阀,进入开水器内所设置的平衡水箱。

平衡水箱通过水管与加热腔相通、也就是说平衡水箱和加热腔中的水位是平衡的,如不考虑加热腔中水的膨胀因素,两处的水位应在同一水平面上。

电热水壶原理示意图

电热水壶原理示意图

电热水壶原理示意图
我们可以使用一个简单的电热水壶作为示意图。

该电热水壶由以下几个主要部件组成:
1. 壶体:通常由不锈钢或塑料制成,用来容纳水和热源。

2. 加热元件:通常由金属丝制成,被嵌入在壶底或壁内。

当通电时,电流通过加热元件,产生热量以加热水。

加热元件通常由保护套管包裹,以保证安全性。

3. 控制器:通常由热敏电阻、电路板和开关组成。

热敏电阻测量水的温度,一旦水烧开或达到设定温度,控制器将切断电流,停止加热。

4. 过滤网:位于壶口处,用来过滤水垢或其他杂质。

5. 壶盖:用来遮盖壶口,通常带有蒸汽孔,以控制热量和防止水煮溢出。

示意图中的加热元件和控制器之间的连接线代表电流通过加热元件的路径。

控制器和加热元件通过电路板上的电线连接。

整个系统通过电源插头接入电源。

当我们通电时,电流通过加热元件,加热元件会发热,传导热量给水,使水温上升。

同时,热敏电阻会监测水温,一旦水温达到设定值,控制器将自动切断电流,停止加热。

通过这个简单的示意图,我们可以清楚地看到电热水壶的组成和工作原理。

燃气热水器水气联动装置工作原理(结构图)

燃气热水器水气联动装置工作原理(结构图)

燃气热水器水气联动装置工作原理(结构图)一、结构图水气联动装置包括水控装置和气控装置,工作原理就是检测到足够的冲击水压时,启动燃气机械开关(草帽垫),启动电路(一般为微动开关)进而启动电机、脉冲点火器和电磁阀。

水气联动装置(俗称水气联动阀)包括水控装置和气控装置,主要部件有:进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。

家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成,控制燃气的启闭和燃气流量,又称火力调节阀。

2、水控装置是控制水流量的装置,又称水温调节阀。

二、水气联动装置工作原理水气联动装置的作用是保证在水压足够,且被引进热交换器流动时,燃气控制阀门才能打开;而当水流停止或压力不足时,自动切断燃气的供气通路,防止因缺水而烧坏设备,即通常所说的“水到,气到”。

工作原理简单地说,就是检测到足够的冲击水压时,启动燃气机械开关(草帽垫),启动电路(一般为微动开关)进而启动电机、脉冲点火器和电磁阀(燃气电子阀,注意,气路上有两道阀门,这是安全的要求,更是国家标准的强制性要求)。

现在常用的水气联动装置主要有两种:一种是压力式,另一种是压差式。

水气联动装置工作原理图1、压差式:采用薄膜两侧水的压力差的原理,它的输水管设置了节流孔(文氏管),当水流过节流孔时,在薄膜的两侧产生压力差,由压力差来开启和关闭燃气阀瓣。

由于节流孔的内径是固定的,所以在单位时间内流过节流孔的水越多,则经过节流孔时水的流速就越快,根据伯努利原理,节流孔两侧所生产的压力差就越大,由阀杆控制阀瓣,使阀口开启的程度也就加大。

保证了在热水器的热负荷范围之内,热水器的温度保持基本稳定,不至于忽冷忽热。

当水阀关闭,水停止流动时,薄膜两侧的压力差消失,阀瓣在弹簧的作用下复位,切断了主燃烧器的供气,主燃烧器熄火(此时如有小火燃烧器则保持原来的燃烧状态)。

压差式水气联动阀既可用于前制式,又可用于后制式。

开水器

开水器

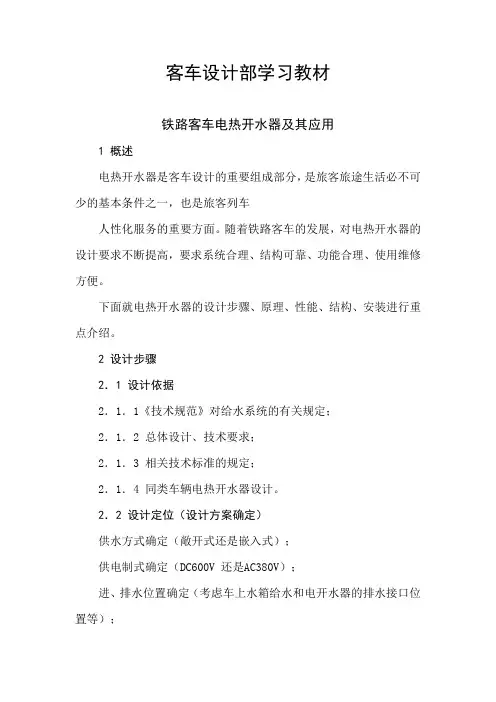

客车设计部学习教材铁路客车电热开水器及其应用1 概述电热开水器是客车设计的重要组成部分,是旅客旅途生活必不可少的基本条件之一,也是旅客列车人性化服务的重要方面。

随着铁路客车的发展,对电热开水器的设计要求不断提高,要求系统合理、结构可靠、功能合理、使用维修方便。

下面就电热开水器的设计步骤、原理、性能、结构、安装进行重点介绍。

2 设计步骤2.1 设计依据2.1.1《技术规范》对给水系统的有关规定;2.1.2 总体设计、技术要求;2.1.3 相关技术标准的规定;2.1.4 同类车辆电热开水器设计。

2.2 设计定位(设计方案确定)供水方式确定(敞开式还是嵌入式);供电制式确定(DC600V 还是AC380V);进、排水位置确定(考虑车上水箱给水和电开水器的排水接口位置等);安装固定方式(直接固定还是通过安装座过渡固定);其它要求确定(防水、密封、技术要求等)。

2.3 提出联系书由于电热开水器涉及范围广,对车体、车电等相关部分的设计关系均应全部确定并按要求提出联系书(包括结构要求、强度要求、电气接口、安装要求等)。

2.4 完成设计(对于常规客车要特别注意以往曾出现的的问题是否已经整改)。

3 工作原理3.1 电热开水器系统工作原理电热开水器系统工作原理是车上水箱的冷水经过磁化器、过滤器通过电磁阀进入开水器的烧水箱,冷水经过烧水箱的加热沸腾翻到储水箱,再由储水箱向接水面板和乘务员接水阀提供热水,当储水箱的热水用到一定程度的时候电磁阀自动打开对烧水箱进行补水动作以保证热水的供应。

当烧水箱无水时,客车设计部学习教材电热开水器自动断电实现缺水保护。

一个完整的工作过程为:进水→过滤→加热→沸腾翻水→用水→补水→控制(缺水保护)→排水。

系统工作原理图见图1。

图1 电开水器系统工作原理图3.2 电热开水器电气控制原理DC600V(DC110V)电气控制原理图见图2,AC380V(AC220V) )电气控制原理图见图3,AC380V(DC110V) )电气控制原理图见图4。

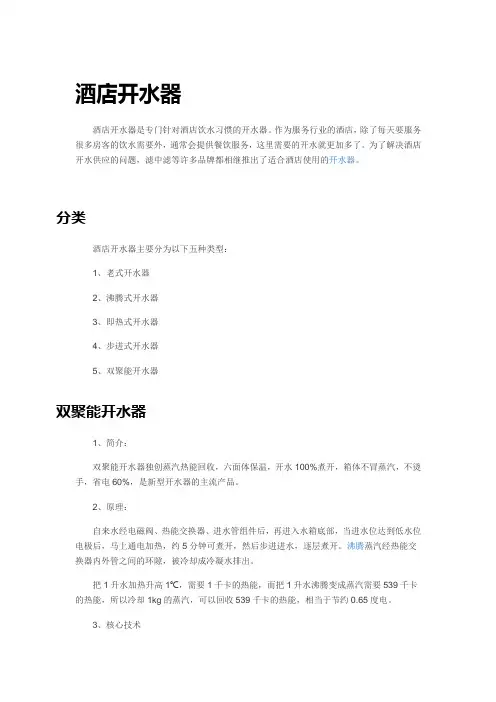

酒店开水器使用说明

酒店开水器使用说明

酒店开水器酒店开水器是专门针对酒店饮水习惯的开水器。

作为服务行业的酒店,除了每天要服务很多房客的饮水需要外,通常会提供餐饮服务,这里需要的开水就更加多了。

为了解决酒店开水供应的问题,滤中滤等许多品牌都相继推出了适合酒店使用的开水器。

分类酒店开水器主要分为以下五种类型:1、老式开水器2、沸腾式开水器3、即热式开水器4、步进式开水器5、双聚能开水器双聚能开水器1、简介:双聚能开水器独创蒸汽热能回收,六面体保温,开水100%煮开,箱体不冒蒸汽,不烫手,省电60%,是新型开水器的主流产品。

2、原理:自来水经电磁阀、热能交换器、进水管组件后,再进入水箱底部,当进水位达到低水位电极后,马上通电加热,约5分钟可煮开,然后步进进水,逐层煮开。

沸腾蒸汽经热能交换器内外管之间的环隙,被冷却成冷凝水排出。

把1升水加热升高1℃,需要1千卡的热能,而把1升水沸腾变成蒸汽需要539千卡的热能,所以冷却1kg的蒸汽,可以回收539千卡的热能,相当于节约0.65度电。

3、核心技术1、滤中滤自主研发热交换专利,较普通开水器节能80%左右;环保节能,机体全部均采用304食品级不锈钢(包括外壳,水胆,龙头,波纹管等),常压式加热水胆,标配三级超滤(也可用大型直饮水设备),可出开水,温水(水温可调),直饮水,龙头2-6个龙头(可自由选择几个,可配锁控,可配IC卡系统),水胆可选15L-60L(可自由选择几升),也可以接受定制!2、滤中滤智能操作,数码表显示温度,定时开关机功能、高低压保护功能和温度过高保护功能。

电路板盒子具有高度防水功能;安全五防防震防蒸汽,防触电,防干烧,防开盖,防火阻燃,故障自动警报。

让用户使用安心;3、滤中滤饮水卫生,出水量大,随用随取,源源不断,可24小时不间断连续供水;无阴阳水,无千沸水;不结垢,造型美观,使用寿命长;4、4、滤中滤给每个人一个健康的饮水平台◆聚能一,蒸汽热能回收水煮开会产生蒸气,本开水器特设蒸气热能回收装置,即蒸汽经热能交换器冷却,被冷凝成水,其汽化潜热能被自来水吸收,并加热进水,使进水温度提高10-30℃,完全杜绝了普通开水器蒸汽腾腾的现象。

图解燃气热水器的结构与工作原理

图解燃气热水器的结构与工作原理

图解燃气热水器的结构与工作原理一、家用燃气快速热水器的结构:目前,我国家用燃气快速热水器发展很快,品种繁多,但其工作原理基本结构大致相同。

典型的热水器一般包括以下几个部分:外壳;给排气装置;燃烧器;热交换器(俗称水箱);气控装置;水控装置;水、气联动装置;控制系统。

家用燃气快速热水器结构图(平衡式)1、给排气装置1)半密闭自然排气装置①防倒风排气罩的作用是当因外界因素使排烟系统产生倒灌风时,使热水器能够维持工作,其工作原理为:当排烟系统发生倒灌风时,导流板使倒灌风不能直接吹向燃烧器,而是与烟气一道通过释放口排至室内。

②排气筒应由不可燃、耐热、耐腐蚀材料制成。

③风帽的作用一是防止或减轻各种风对排烟系统的影响;二是防止雨、雪和其他异物进入排气系统。

2)密闭式给排气装置①密闭式自然给排气装置(平衡烟道)②强制式排气和给排气装置2、燃烧器1)喷嘴2)引射器3)燃烧器头部及火孔3、热交换器(俗称水箱)4、水控、气控装置5、水气联动装置二、燃气热水器水气联动装置结构原理:水气联动装置包括水控装置和气控装置,工作原理就是检测到足够的冲击水压时,启动燃气机械开关(草帽垫),启动电路(一般为微动开关)进而启动电机、脉冲点火器和电磁阀。

水气联动装置(俗称水气联动阀)包括水控装置和气控装置,主要部件有:进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。

家用快速燃气热水器水气联动装置图1、水控、气控装置1)、气控装置由气阀组件组成,控制燃气的启闭和燃气流量,又称火力调节阀。

2)、水控装置是控制水流量的装置,又称水温调节阀。

2、水气联动装置工作原理水气联动装置的作用是保证在水压足够,且被引进热交换器流动时,燃气控制阀门才能打开;而当水流停止或压力不足时,自动切断燃气的供气通路,防止因缺水而烧坏设备,即通常所说的“水到,气到”。

工作原理简单地说,就是检测到足够的冲击水压时,启动燃气机械开关(草帽垫),启动电路(一般为微动开关)进而启动电机、脉冲点火器和电磁阀(燃气电子阀,注意,气路上有两道阀门,这是安全的要求,更是国家标准的强制性要求)。

电热水壶内部电路原理图及故障维修方法

电热水壶内部电路原理图及故障维修方法

电热水壶内部电路原理图及故障维修方法电热水壶内部电路原理图及故障维修方法电热水壶内部结构(对应图中3)1.分离式底座,由圆形底座、电源插座、电源线组成;关于电源线的长度是有国标规定的,这是出于安全考虑的。

它的作用是供电、承重,设计为母头,这样的设计是为了防止误触摸插座而发生触电事故;图三分离式底座2.壶身底座:由蒸汽式自动断电开关、水壶插座、加热盘、温控器、热熔断器、指示灯组成;以上有的没有热熔断器;这是电热水壶的工作、控制部分,是核心部件;壶身电源公头与底座母头结合形成开关;图四壶身底座3.壶身:由外壳、壶身、手柄、上盖组成,有的外壳是不锈钢材料,有的是塑料材料,壶身用来盛水,有的为双层结构,有的为单层结构;有的外壳还有水位标尺,有的蒸汽自动开关在下部,有的在手柄上,相应内部结构上不同,比如图五左图对应图四内部结构。

有的壶盖设有手提,有的没有,在手柄上有开关;图五壶身电热水壶结构之二(对应图一中的2,开关在手柄上)1.壶身底座,很明显与上面的不一样,蒸汽开关不在壶身底座上;图六壶身底座之二2.手柄、壶身图七手柄壶身3.温控器图八温控器工作原理:不同的厂家的产品工作原理不同,但差异不大,原理大同小异,这里列举三个比较典型的电路图供大家参考。

1.非保温式电热水壶原理:见下图六,接通电源后,蒸汽自动开关SA闭合,电源L→SA→温控器→热熔断器→加热盘→电源N形成了回路,加热盘开始加热,指示灯并联在加热盘上,于是指示灯发光。

当水开以后,蒸汽式自动开关断电,指示灯熄灭,电热水壶停止加热。

它是利用了电流的热效应工作的,是将电能转换为热能的装置。

从电路可以看出,加热盘与指示灯为并联关系,与温控器、热熔断器、蒸汽开关为串联关系。

图九非保温式电热水壶2.保温式电热水壶之一:见下图七,其内部有两个加热盘,当水开之后,主加热盘断电,温度降低到一定值时,副加热盘投入工作,保持水温在一定范围内。

红色指示灯、绿色指示灯对应不同的状态。

即热式开水器工作原理如何省电

即热式开水器工作原理如何省电

即热式开水器工作原理如何省电
即热式开水器采用不锈钢材制作,无热胆,无需等待,即有源源不断的热水流出,是满足人数集中的工厂、学校、医院等公共饮水场所饮水需求。

即热式开水器能在高功率状态下,利用一种导热性较强的加热体,通过电能转化为热能,热能再把热量传递到水中,利用强大的热量可以将水迅速加热。

看即热式工作原理图:当水箱注满时,冷水箱与煮水箱平衡,加热时,煮水箱水温沸腾到沸点,开水沸腾至开水箱,同时煮水箱水位降低,冷水箱自动补水,如此循环,保证连续不断的提供一次性沸腾新鲜开水,绝无生水混合,无需保温耗电,比传统的开水器节能60%
但是很多购买节能饮水机的人内心都有一个顾虑,节能饮水机真的能省电吗?节能效果如何?以节能饮水机来说,能够达到节能80%以上的效果,假设每天喝水300升温开水,用滤中滤饮水机仅需6度电,而使用普通开水器需要电38度,每天省32度电,以0.8元/度电计算,每年可以省9500元。

25第二章第五节电热水器的结构和工作原理资料PPT课件

25第二章第五节电热水器的结构和工作原理资料PPT课件
12
第五节 电热水器的结构及工作原理 二、电热饮水机
四)、具有制冷功能的饮水机 1、半导体直冷式冷热饮水机
半导体直冷式冷热饮水机的工作原理和温热型饮水机 的工作原理不太一样,半导体直冷式冷热饮水机在使用 时,直冷式冷热饮水机由水箱提供常温水,进水分两路: 一路进入冷胆容器,经制冷出冷水;另一路进入热罐,经 加热出热水。
使水加热的电器产品,具有体积小、加热速度快、使用 方便等优点,但功率较大、易发生漏电现象。
贮水式是利用电热元件将贮水罐中的水加热,凉水 陆续由水罐底部流入,经过电热元件升温而上升,在水 罐内靠重力循环使温度趋于均匀。当水罐上面的水达到 适宜温度时,便可由上部出水口引出使用。贮水式热水 器一般体积较大,功率在2kW以下,安全可靠。
16
第五节 电热水器的结构及工作原理 二、电热电热淋浴器
电热水器主要用来对自来水加热,供给人们沐浴或洗涤。
一)、电热淋浴器类型 1)、按加热方式分:贮水式和流水式 流水式电热淋浴器没有储水箱,直接加热流动中的水。
当自来水流经电热元件时,水即被加热。 具有体积小、加热速度快(10几s)、使用方便等优点
3
第五节 电热水器的结构及工作原理
电热水器是利用电热元件通电时产生的热能将凉水 加热至所需温度的家用电器。 一、电热水器的种类
2、按提供热水的温度分可分为浴用热水器、饮用热水器、 通用热水器。
浴用热水器 300C~600C 饮用热水器 1000C 3、按电热元件的工作状态来分可分为内插加热式电热水 器和外敷加热式电热水器。
半导体制冷片的工作原理是:当一块N型半导体材料和一块P型半导体材料 联结成电偶对时,在这个电路中接通直流电流后,就能产生能量的转移,电流 由N型元件流向P型元件的接头吸收热量,成为冷端。由P型元件流向N型元件的 接头释放热量,成为热端。吸热和放热的大小是通过电流的大小以及半导体材 料N、P的元件对数来决定

电热水器原理图、电路原理分析(1)

电热水器原理图、电路原理分析(1)

电热水器原理图、电路原理分析(1)万和DSZF38-B型储水式电热水器原理图海尔大海象FCD-H65B型电热水器工作原理海尔大海象FCD-H65B型电热水器工作原理如图所示(虚线框内是PCB元件板)。

AC220V电源经由漏电保护器KDLS( 30A/15mA)一双向控制流量开关(二次控制)在无放水的情况下LSIB、LS2B的触点闭合一防干烧温度控制器(BT)一手动设定温控器(MT)的闭合触点,使电加热器(EL)得电加热。

同时,流量开关指示灯(兼电源指示灯)、加热指示灯点亮。

在通电的情况下,只要从电热水容器内放水,就必然会从进水管补水,否则水管没有水压,水也不会流动。

只要有水流动,安装在进水管的流量监控装置必然会因水流而动作,导致其触点闭合。

由于其触点容量较小,不能直接闭合、断开电加热器的工作电流,故用了LSIA和LS2A两只继电器进行二次控制。

放水时流量开关LS闭合,Rl提供的电流经LS闭合触点直接回到电源负极,VT1、VT2截止.LSIA、LS2A继电器不能吸合,其常开触点仍然处于断开状态。

爱拓升牌STR-30T-5型快热式电热水器控制电路原理分析该型热水器由电源继电器控制板和显示控制板两部分组成(见附图)。

其中,电源继电器板采用3×2.5平方毫米的护套软线;电源变压器采用工频变压器和7805三端稳压电路:电加热管的通断采用额定电流为30A的继电器控制,具有足够的裕量,所以有较高的工作可靠性。

其简要控制原理如下。

主控制电路采用S3F9454BZZ-DK94(U2),该型单片机除应用在电热水器上作控制芯片外,还常应用于电磁炉等其他家用电器中作为主控芯片。

S3F9454BZZ-DK94集成电路具有自动检测电路功能;电路工作状态显示及功率控制显示功能;同时具备故障自检功能。

采取2 0脚双列直插式扁平封装形式。

工作电压供电为5V。

1.该型电热水器的简要工作原理海尔FCD-JTHC50-Ⅲ型储水式电热水器电路原理分析未接通电源之前,先向胆内注水,打开自来水阀,冷水进入内胆,随内胆水位上升,胆内的空气经出水管排出,当喷头有水源源不断地流出时,表示胆内已注满水。

工厂用电热开水器工作原理和故障检修

工厂用电热开水器工作原理和故障检修

工厂用电热开水器工作原理和故障检修工厂用电热开水器方便实用的饮用开水器具,它电路结构简单,操作使用方便。

通过对多台工厂电热开水器的故障维修,发现它们的结构和电路原理以及故障现象和维修方法都完全相同。

现以常见的滤中滤电热磁化开水器为例介绍其工作原理及常见故障检修。

一、工作原理电热开水器的电原理图见附图。

其中为电热元件,阻值在左右为加热指示灯,为保温指示灯,两指示灯阻值很大,均为兆欧级。

为恒温开关,内部感温元件为一对双金属片,当温度小于℃时,双金属片的触点闭合,恒温开关呈导通状态当温度达到℃时,双金属片的触点断开,恒温开关呈开路状态。

恒温开关紧贴在开水器不锈钢内胆外壁上,感受胆内水温的变化。

接通电源开关,市电通过闭合的恒温开关给和组成的并联回路供电,电热丝发热加热凉水,同时红灯发光,作为加热指示。

此时并联在闭合的两端的相当于短路帮黄灯不亮。

当水被烧开后,恒温开关断开,市电供电回路便由与形成,间阻值关系为,故两端分得大部分电压,使黄灯发光,作为保温指示,和两端电压很小,几乎没有电流,故红灯不亮,的加热功率变小,作为水温散失的补充,它不会使水温继续升高,此时处于保温状态。

当水温下降到℃以下时,触点接通,短路,黄灯不亮,加热功率变大红灯发光,作为加热指示,重复上述过程。

二、常见故障检修1、故障现象接通电源开关,加热指示灯亮,水温不升高。

分析与处理此故障是这类电热开水器的最常见故障,一般为电热丝烧断或电热管引出接线端子氧化锈蚀而与供电线路接触不良而失去加热作用。

可用万用表电阻档测量电热管两端的阻值,若阻值正常。

卫叮用砂纸对接线端子作清洁处理后加焊使之结点牢固,故障即可排除。

若测得电热管两端子阻值数千欧以上或无穷大,则为管中的电热丝被烧断。

需要用新电热管更换。

方法为先把出水笼头从开水器主体上拧下螺纹连接,把贮水槽与内胆分开,从塑料壳内取出内胆,内胆分上下两部分,中间由垫圈和螺丝紧固,上下两部分分开后用电烙铁把已损坏的电热管取出,把新电热管沙卜壳铜质加工成合适形状焊回原处,检查焊接处不漏水,最后把卸下的各部件原样装好,即可加水通电试用。

教你识读典型饮水机电路图,一看就懂

教你识读典型饮水机电路图,一看就懂

教你识读典型饮水机电路图,一看就懂普通单热式饮水机图4-26所示是安吉尔YR-5-X型机械控制单热式饮水机电路。

该电路中的核心元器件是加热器、开关、温控器,辅助元件是指示灯、熔丝管、电阻。

图4-26 安吉尔YR-5-X型机械控制单热式饮水机电路1.加热电路插好电源线并按下开关后,220V市电电压一路经FU1、ST1、加热器、ST2、FU2构成回路,为加热器供电,使它开始加热;另一路经R2限流、VD3半波整流,使双色指示灯VD2内的红色发光二极管发光,表明该机处于加热状态。

随着加热的不断进行,水罐内水的温度逐渐升高,当温度达到89℃后,ST1的触点断开,加热器失去供电,停止加热,但市电电压通过R1、VD1、VD2、加热器和ST2构成的回路使VD2内的黄色发光二极管发光,表明该机进入保温状态。

当水温下降到某一值时,ST1的双金属片复位,触点闭合,再次接通电源,如此反复,水罐内的热水始终保持一定的温度。

2.过热保护电路加热保护电路的核心元器件是过热保护器ST2。

当水罐内无水或温控器异常,使水罐的温度超过97℃后,水罐表面上的ST2断开,切断加热器的供电回路,加热器停止加热,避免了加热器烧断或产生其他故障,实现过热保护。

普通冷热式饮水机电路下面以安吉尔JD-26T 型冷、热式饮水机电路为例,介绍此类饮水机电路的识图方法。

该电路包括加热控制和制冷控制两部分,如图4-27所示。

提示该饮水机的加热电路和普通饮水机的加热电路相同,所以下面仅介绍制冷电路的识图方法。

图4-27 安吉尔JD-21T型冷热饮水机电路1.电源电路接通制冷开关S2后,220V市电电压通过S2、熔断器FU2输入后,利用电源变压器T降压,从它的次级绕组输出12V和6V交流电压。

其中,6V交流电压经VD4、VD5全波整流,利用C2滤波产生6V左右的直流电压,为PN供电。

而12V交流电压经VD2、VD3全波整流,C1滤波产生−12.5V左右的直流电压。

商务节能开水器

商务节能开水器

商务节能开水器-介绍滤中滤商务节能开水器是针对各种商务场所员工和客人的使用开水习惯而设计的开水器。

这种开水器独创蒸汽热能回收和六面体保温技术,100%煮开,箱体不冒蒸汽,不烫手,适合酒店等商务场所使用。

商务节能开水器采用步进煮开,连续供水的原理,在第一次开机后,5分钟即有开水饮用。

水煮开后,通过蒸汽热能回收,箱体无冒蒸汽的现象,另外还采用全聚氨脂保温,箱体绝不烫手。

商务节能开水器图片商务节能开水器-核心技术1、聚能一,蒸汽热能回收水煮开会产生蒸汽。

本开水器特设蒸汽热能回收装置,即蒸汽经热能交换器冷却,被冷凝成水,其汽化潜热能被自来水吸收,并加热进水,使进水温度提高10-30℃,完全杜绝了普通开水器蒸汽腾腾的现象。

采用蒸汽热能回收器,可以省电约10-30%。

2、聚能二,全聚氨脂保温全聚氨脂保温,连顶部上盖也发泡保温,与普通无保温开水器相比,可以减少热能损失20-30%。

用手摸开水器外壳,不烫手!完全杜绝了普通开水器外壳烫手的现象。

3、步进加热,即开即饮,连续供水自来水经蒸汽热能回收器预热后,再进入水箱底部,进水量达到低水位探针后,马上通电加热,即开即饮,并分层煮开,完全杜绝了普通开水器生水混合、千沸水的现象。

4、定时开关机,微电脑控制可设定开机关机时间。

第一次开机后,5分钟即有开水饮用。

商务节能开水器-原理如图所示,自来水经电磁阀、热能交换器、进水管组件后,再进入水箱底部,当进水位达到低水位电极后,马上通电加热,约5分钟可煮开,然后步进进水,逐层煮开。

沸腾蒸汽经热能交换器内外管之间的环隙,被冷却成冷凝水排出。

商务节能开水器原理图商务节能开水器原理图从水蒸汽特性图可以得出,把1升水加热升高1℃,需要1千卡的热能,而把1升水沸腾变成蒸汽需要539千卡的热能,所以冷却1kg的蒸汽,可以回收539千卡的热能,相当于节约0.65度电。

蒸汽回收装置原理图蒸汽回收装置原理图1、滤中滤拥有CCC(3C)认证,CQC认证,节能环保等发明专利证书,国家涉水卫生安全许可批件,ISO认证证书,产品认证检验报告等,以及获得各项荣誉;2、滤中滤自主研发热交换专利,较普通开水器节能80%左右;环保节能,机体全部均采用304食品级不锈钢(包括外壳,水胆,龙头,波纹管等),常压式加热水胆,标配三级超滤(也可用大型直饮水设备),可出开水,温水(水温可调),直饮水,龙头2-6个龙头(可自由选择几个,可配锁控,可配IC卡系统),水胆可选15L-60L(可自由选择几升),也可以接受定制!3、滤中滤智能操作,数码表显示温度,定时开关机功能、高低压保护功能和温度过高保护功能。

电热水器工作原理及内部结构图

电热水器工作原理及内部结构图

电热水器工作原理及内部结构图电热水器在我们日常生活中扮演着重要的角色,天气冷的时候用电热水器就可以洗上热水澡,真的是为我们的生活提供了很大的便利。

电热水器那么多人在用,但是很多人还不太清楚它的工作原理和内部结构,下面小编就为大家介绍一下电热水器的相关知识。

电热水器的工作原理即热式电热水器的工作原理即热式电热水器主要由加热槽板、压力传感器、功率调节器、水量调节龙头、进水管和出水管部件等组成,其中加热槽板是即热式电热水器的关键部件,由槽权、密封圈、盖和电热元件组成,其电热元件位于槽板的槽中。

即热式电热水器是采用直接传导的加热方式进行工作的,由于电热元件置于槽板的槽中,所以当冷水流经槽中时便能直接流经电热元件表面而被加热。

又因水槽似蛇形,所以进水口流入的冷水是逐步被加热的,在出水口处便可得到温度较高的热水。

贮水式电热水器的工作原理贮水式电热水器主要由内服、保温层、温控器、加热管、镁棒等组成。

内胆用不锈钢板、钢板等制成,经受1.2MPa水压检验不渗漏;保温层由聚氨酯整体发泡而成。

电热水器带有漏电保护、防干烧保护、防超温保护等安全装置。

通电加热时,加热指示灯亮,当水温达到顶设温度时,温控器触点断开,加热指示灯灭,电热水器处于断电保温状态,此时每2小时温度约降低1℃左右(视保温层的保温效果而有所差异)、当水温比预设温度低几度(一般为7℃左右),温控器触点接通,加热指示灯亮,电热水器处于通电加热状态。

当电热水器处于干烧或过热状态时,过热保护温控器内的双金属片闭合,使漏电保护插头上的试验按钮触电短路,漏电保护插头动作,复值按钮弹起,加热管断电。

热水器的水温比过热保护温控器动作的温度低25℃及以上时,按下漏电保护插头上的复值按钮,电加热管通电,热水器又处于正常状态;若是于烧情况,需要待加热管冷却(约10分钟后),才能加水,加水后,按下漏电保护插头上的复值按钮,电加热管通电,即可恢复正常使用。

电热水器的结构原理图电热水器的结构原理图电热水器内部结构图即热式电热水器内部结构图即热式电热水器内部结构图贮水式电热水器内部结构图贮水式电热水器内部结构图电热水器一般是由外壳、内胆、保温层、温控器、温度过载保护器、漏电保护、加热管、镁棒、线路板等组成的。

电热水壶的结构与工作原理之欧阳学创编

电热水壶的结构与工作原理之欧阳学创编

电热水壶的结构与工作原理电热水壶接通电源加热后,水温逐步上升到100度,水开始沸腾,蒸汽冲击蒸汽开关上面的双金属片,由于热胀冷缩的作用,双金属片膨胀变形,顶开开关触点断开电源。

如果蒸汽开关失效,壶内的水会一直烧下去,直到水被烧干,发热元件温度急剧上升,位于发热盘底部的有两个双金属片,会因为热传导作用温度急剧上升,膨胀变形,断开电源。

因此电热水壶的安全保护装置是设计的非常科学与可靠的。

这也就是电热水壶的三重安全保护原理。

一、电热水壶的工作原理是什么,为什么水开可以自动断电?电热水壶的工作原理为:利用水沸腾时产生的水蒸汽使蒸汽感温元件的双金属片变形,并利用变形通过杠杆原理推动电源开关,从而使电热水壶在水烧开后自动断电。

其断电是不可自复位的,故断电后水壶不会自动再加热。

二、电热水壶的三重安全保护装置是什么?第一重:蒸汽开关,当水沸腾后蒸汽开关会动作,使水壶断电;第二重:干烧保护,如蒸汽开关未动作,水将会一直烧下去并不断减少,当水低于最低水位或烧干时,另一温控上的双金属片会动作,使水壶断电;第三重,如以上均失去作用,随着温度升高,温控器内一塑料推杆将会熔化,使水壶断电。

三、电热水壶按照外形结构有那些分类?按结构分为直插式和旋转式。

直插式就是壶体与底座不能旋转,用发热管直接加热;旋转式是壶体与底座可以360度旋转,用发热盘加热。

目前市场常见的大多数产品为旋转式。

四、为什么有些电热水壶有香味,有香味是不是高档?有香味的电热水壶是在密封硅胶里加了芬香类的物质,所以打开盖子后会闻到一股香味,有香味表面感觉很好,但实际上对人体健康不利,所以有香味的电热水壶只是一些小品牌表面引诱消费者购买。

好的水壶应该是没有任何味道的,包括塑料味。

盛装水的塑料部分,必须是食品级塑料,而食品级塑料是没有味道的。

五、为什么电热水壶使用一段时间后加热会有噪音?是不是产品有问题呢?烧水有噪音是因为电热水壶内产生了较多的水垢,加热时会产生大量气泡,气泡在上升过程中爆开而发出响声。

即热开水机原理

即热开水机原理

即热开水机原理
即热式饮水机的工作原理是利用控制模块控制水泵工作,向加热器不断的注入冷水,同时控制模块接通加热器的加热电源,冷水流过加热器的同时就被加热了,通过管道流出的就是热水。

当水箱注满时,冷水箱与煮水箱平衡,加热时,煮水箱水温沸腾到沸点,开水沸腾至开水箱,同时煮水箱水位降低,冷水箱自动补水,如此循环,保证连续不断的提供一次性沸腾新鲜开水,绝无生水混合,无需保温耗电,比传统的开水器节能60%。

此外,在加热过程中产生大量多余的蒸汽被导入交换室进行热能回收,同时冷水仓吸收了大量热能,将水温预热到30-40℃左右,然后通过连通管进入加热腔体中,从30-40℃加热到沸点(100℃),只需加热60-70℃,其所产生的大量热蒸汽并没有浪费而是被送到底部通过冷凝原理来预热冷水源。

以上信息仅供参考,如需了解更多信息,建议查阅即热饮水机的说明书或咨询专业人士。
