法兰连接形式符号
各种各样法兰类命名区别
1、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。
2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。
3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
平焊钢法兰:适用于公称压力不超过的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为～的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。
当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。
密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、环连接面（RJ）。
法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。
4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
法兰连接形式符号
法兰连接形式符号：对焊：WN; 承插焊：SW；平焊：SO; 螺纹：PT；松套LJ；平面：FF; 凸台：RF ; 凸面：LM ; 凹面：LF ; 槽面：TG ;榫面：TF; 槽面：GF; 环槽面：RJ管法兰及附件标准GB/T9113～GB9124--2000 法兰标准GB/T9113.1～GB/T9113.26-1988 整体钢制管法兰(1.6～42.0Mpa)GB/T9113.1～.2 整体钢制管法兰（平面）(1.6～2.0Mpa)GB/T9113.3～.8 整体钢制管法兰(凸面)(1.6;2.5;4.0;2.0;5.0;10.0Mpa)GB/T9113.9～.15 整体钢制管法兰(凹凸面)(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9113.16～.20 整体钢制管法兰(榫槽面)(1.6;2.5;4.05.0;10.0Mpa)GB/T9113.21～.26 整体钢制管法兰（环连接）(2.0;5.0;10.0;15.0;25.0;42.0Mpa)GB/T9115.1～.36―1988 平面对焊钢制管法兰（0.25～42.0）MpaGB/T9115.1～.5 （平面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.0；Mpa）GB/T9115.6～.16 （凸面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.5；4.0；2.0；5.0；10.0；15.0；25.0；Mpa）GB/T9115.17～.23 (凹凸面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.24～30 (榫槽面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.31～.36 （环连接）对焊钢制管法兰(2.0;5.0;10.0;15.0;25.0;42.0Mpa)GB/T13402----1992 大口径碳钢管法兰JB/T79.1～.4--1994 整体铸钢管法兰(1.6～20Mpa,含6.4)；（代JB79－59）JB/T79.1 凸面整体铸钢管法兰JB/T79.2 凹凸面整体铸钢管法兰JB/T79.3 榫槽面整体铸钢管法兰JB/T79.4 环连接面整体铸钢管法兰JB/T82.1～JB/T82.4—1994 对焊钢制管法兰；（代JB82－59）JB/T82.1 凸面对焊钢制管法兰JB/T82.2 凹凸面对焊钢制管法兰JB/T82.3 榫槽面对焊钢制管法兰JB/T82.4 环连接面对焊钢制管法兰JB77----1959 法兰密封面型式JB78----1959 铸铁法兰JB79----1959 铸钢法兰JB80----1959 铸铁螺纹法兰JB82----1959 对焊钢法兰HGJ44～HGJ68--1999 钢制法兰（化工部工程建设技术规范）HG20592～HG20605—1997 钢制法兰（化工部标准；欧洲体系）HG20613～HG20623—1997 钢制法兰（化工部标准；欧洲体系）SH3406---1996 石化企业管道法兰ANSI B16.5---1996 管法兰和法兰配件ANSI B16.25－1992 对焊连接端MSS SP44--1991 钢制管道法兰API 605---1998 大口径碳钢法兰。
CAD绘图标准 管道符号汇总
CAD图层设定标准层号图线类型屏幕上的颜色式样备注1 粗实线白色用于可见棱边线，可见轮廓线，.螺纹牙顶线，相贯线等2 细实线绿色用于尺寸线，过渡线，剖面线，.螺纹牙底线，指引线和基准线等波浪线断裂处边界线，视图与剖视图的分界线或管道软管双折线断裂处边界线，视图与剖视图的分界线3 细虚线黄色.不可见棱边线，不可见轮廓线4 粗虚线白色允许表面处理的表示线5 细点画线红色轴线，中心线，剖切线等6 粗点画线棕色限定范围表示线7 细双点画线粉红色中断线，假想线8 尺寸线，投影连线，尺寸终端与绿色标注线9 参考圆，包括引出线及终端（如箭头）引出线10 剖面符号剖面线11 文本（细实线）12 文本（粗实线）白色13、14、15用户选用图线画法代码No. 线型一般应用01.1 细实线1.过渡线2.尺寸线3.尺寸界线4.指引线和基准线5.剖面线6.重合后断面的轮廓线7.短中心线8.螺纹牙底线9.尺寸线的起止线10.表示平面的对角线11.零件成型前的弯折线12.范围线及分界线13.重复要素表示线，例如：齿轮的齿根线14.锥形结构的基面位置线15.叠片结构位置线，例如：变压器叠钢片16.辅助线17.不连续同一表面连线18成规律分布的相同要素连线19.投影线20.网格线波浪线21.断裂处边界线，视图与剖视图的分界线双折线22.断裂处边界线，视图与剖视图的分界线01.2 粗实线1.可见棱边线2.可见轮廓线3.相贯线4.螺纹牙顶线5.螺纹长度终止线6.齿顶圆（线）7.表格图、流程图中的主要表示线8.系统结构线（金属结构工程）9.模样分型线10.剖切符号用线02.1细虚线 1.不可见棱边线2.不可见轮廓线02.2 粗虚线1.允许表面处理的表示线04.1 细点画线1.轴线2.对称中心线3.分度圆（线）4.孔隙分布的中心线5.剖切线04.2 粗点画线1.限定范围表示线05.1细双点画线1.相邻辅助零件的轮廓线2.可动零件的极限位置的轮廓线3.重心线4.成型的前轮廓线5.剖切面前的结构轮廓线6.轨迹线7.毛坯图中制成品的轮廓线8.特定区域线9.延伸公差带表示线10.工艺用结构的轮廓线11.中断线CAD绘图线条宽度标准分组一般用途组别 1 2 3 4 5 6 7线宽mm 2.0 1.4 1.0 0.7 0.5 0.35 0.25 粗实线、粗点画线、粗虚线1.0 0.7 0.5 0.35 0.25 0.18 0.13细实线、波浪线、双折线、细虚线、细点画线、细双点画线管路系统的图形符号管路名称符号说明1方法一可见管路不可见管路假想管路方法一：符号表示图样上管路与有关剖切平面的相对位置。
止回阀H44Y一300LB一DN200解释
止回阀H44Y一300LB一DN200解释h44y止回阀型号中，第一个符号“H”代表止回阀，第二个符号“4”代表连接方式为法兰连接，第三个符号“4”代表采用的是旋启式单瓣结构，第四个符号“Y”代表密封材质为硬质合金。
止回阀又常被称为逆止阀、单向阀，属于自动阀门的一种，主要作用为预防介质出现倒流，具有阀瓣关闭迅速、使用寿命较长、性能可靠的优点。
止回阀的型号含义
1、止回阀类型
通常止回阀型号中第一个“H”，便代表的是止回阀。
另外还有一些附加号，比如HH代表微阻缓闭止回阀、BH代表保温止回阀、HQ则代表滚球式止回阀。
2、止回阀连接方式
而第二个符号通常以数字来表示，其中三个数字是非常常见的，分别为4、6以及7。
4代表法兰连接，6意味着采用的是焊接方式，而7则代表对夹连接。
3、止回阀形式
第三个符号也一般会以数字表示，主要有1、2、4、6、8等多种。
1为升降式，2为立式，4为旋启式，6为双瓣式，8为蝶形式。
4、止回阀密封方式
第四个符号则多以英文字符表示，有B、F、H、M、X、Y、W 等多种。
B为巴氏合金、F为氟塑料、H为不锈钢、M为蒙乃尔合金、
X为橡胶、Y为硬质合金、W为直接加工。
比如h44h止回阀，则代表是采用法兰连接的旋启式不锈钢止回阀。

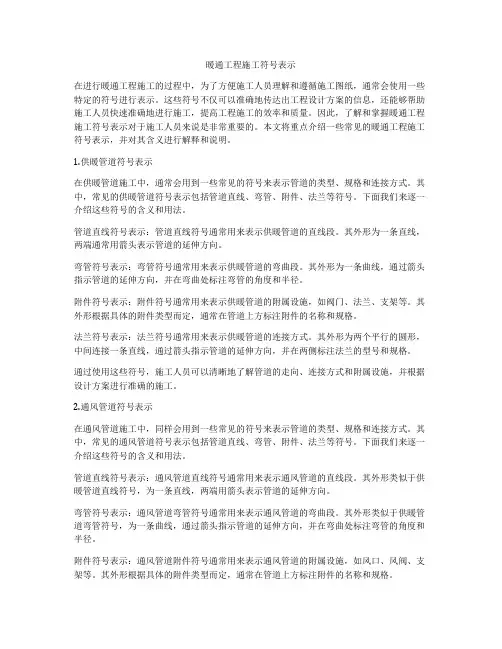

暖通工程施工符号表示
暖通工程施工符号表示在进行暖通工程施工的过程中，为了方便施工人员理解和遵循施工图纸，通常会使用一些特定的符号进行表示。
这些符号不仅可以准确地传达出工程设计方案的信息，还能够帮助施工人员快速准确地进行施工，提高工程施工的效率和质量。
因此，了解和掌握暖通工程施工符号表示对于施工人员来说是非常重要的。
本文将重点介绍一些常见的暖通工程施工符号表示，并对其含义进行解释和说明。
1.供暖管道符号表示在供暖管道施工中，通常会用到一些常见的符号来表示管道的类型、规格和连接方式。
其中，常见的供暖管道符号表示包括管道直线、弯管、附件、法兰等符号。
下面我们来逐一介绍这些符号的含义和用法。
管道直线符号表示：管道直线符号通常用来表示供暖管道的直线段。
其外形为一条直线，两端通常用箭头表示管道的延伸方向。
弯管符号表示：弯管符号通常用来表示供暖管道的弯曲段。
其外形为一条曲线，通过箭头指示管道的延伸方向，并在弯曲处标注弯管的角度和半径。
附件符号表示：附件符号通常用来表示供暖管道的附属设施，如阀门、法兰、支架等。
其外形根据具体的附件类型而定，通常在管道上方标注附件的名称和规格。
法兰符号表示：法兰符号通常用来表示供暖管道的连接方式。
其外形为两个平行的圆形，中间连接一条直线，通过箭头指示管道的延伸方向，并在两侧标注法兰的型号和规格。
通过使用这些符号，施工人员可以清晰地了解管道的走向、连接方式和附属设施，并根据设计方案进行准确的施工。
2.通风管道符号表示在通风管道施工中，同样会用到一些常见的符号来表示管道的类型、规格和连接方式。
其中，常见的通风管道符号表示包括管道直线、弯管、附件、法兰等符号。
下面我们来逐一介绍这些符号的含义和用法。
管道直线符号表示：通风管道直线符号通常用来表示通风管道的直线段。
其外形类似于供暖管道直线符号，为一条直线，两端用箭头表示管道的延伸方向。
弯管符号表示：通风管道弯管符号通常用来表示通风管道的弯曲段。
其外形类似于供暖管道弯管符号，为一条曲线，通过箭头指示管道的延伸方向，并在弯曲处标注弯管的角度和半径。
管道工程常用图形符号
1管道工程常用图形符号管道工程常用图形符号管道及附件管道及附件图 形 符 号说 明图 形 符 号说 明管道：管道：用于一张图内只有一种管道用于一张图内只有一种管道 四通连接 管道：管道： 用汉语拼音字头表示管道类别用汉语拼音字头表示管道类别 流向流向导管：导管： 用图例表示管道类别用图例表示管道类别坡向坡向交叉管：交叉管：指管道交叉不连接，在下方和后面的管道应断开管道应断开 套管伸缩器缩器 三通连接三通连接 波形伸缩器缩器弧形伸缩器弧形伸缩器 管道滑动支架动支架方形伸缩器方形伸缩器 保温管保温管也适用于防结露管露管 防水套管防水套管 多孔管多孔管软管软管 拆除管拆除管可挠曲橡胶接头可挠曲橡胶接头 地沟管地沟管管道固定支架管道固定支架 防护套管管道立管管道立管 检查口检查口排水明沟排水明沟 清扫口清扫口排水暗沟排水暗沟通气帽通气帽弯折管弯折管表示管道向后弯90°90°雨水斗雨水斗弯折管弯折管 表示管道向前弯90°90° 排水漏斗存水弯存水弯 圆形地漏方型地漏方型地漏 阀门套筒自动冲洗箱自动冲洗箱挡墩挡墩 管道的连接管道的连接图 形 符 号说 明图 形 符 号说 明法兰连接法兰连接 活接头活接头 承插连接承插连接转动接头转动接头管堵管堵 管接头管接头 法兰堵盖法兰堵盖弯管弯管偏心异径管偏心异径管 正三通正三通 异径管异径管斜三通斜三通 乙字管乙字管正四通正四通喇叭口喇叭口斜四通斜四通螺纹连接螺纹连接阀门阀门图 形 符 号 说 明 图 形 符 号 说 明阀门阀门用于一张图内只有一种阀门一种阀门 电动阀电动阀角阀角阀 液动阀液动阀 三通阀三通阀 气动阀气动阀 四通阀四通阀 减压阀减压阀闸阀闸阀旋塞阀旋塞阀 截止阀截止阀底阀底阀 球阀球阀 消声止回阀消声止回阀隔膜阀隔膜阀碟阀碟阀温度调节阀温度调节阀弹簧安全阀弹簧安全阀 压力调节阀压力调节阀平衡锤安全阀平衡锤安全阀 电磁阀电磁阀 自动排气阀自动排气阀止回阀止回阀浮球阀浮球阀气开隔膜阀气开隔膜阀气闭隔膜阀气闭隔膜阀延时自闭冲洗阀延时自闭冲洗阀 脚踏开关脚踏开关放水龙头放水龙头疏水器疏水器皮带龙头皮带龙头室外消火栓室外消火栓洒水龙头洒水龙头室内消火栓室内消火栓((单口单口) )化验龙头化验龙头室内消火栓室内消火栓((双口双口) )肘式开关肘式开关水泵接合器水泵接合器消防喷头消防喷头((开式开式) )消防报警阀消防报警阀消防喷头消防喷头((闭式闭式) )卫生器具及水池卫生器具及水池图 形 符 号说 明图 形 符 号说 明水盆水纸水盆水纸用于一张图只有一种水盆或水池种水盆或水池 立式洗脸盆立式洗脸盆洗脸盆洗脸盆浴盆浴盆 化验盆、洗涤盆化验盆、洗涤盆挂式小便器挂式小便器 带蓖洗涤盆带蓖洗涤盆蹲式大便器蹲式大便器 盥洗槽盥洗槽坐式大便器坐式大便器 污水池污水池淋浴喷头淋浴喷头 妇女卫生盆妇女卫生盆 矩形化粪池矩形化粪池 HC 为化粪池代号为化粪池代号立式小便器立式小便器圆形化粪池圆形化粪池 除油池除油池YC 为除油池代号为除油池代号放气井放气井沉淀池沉淀池CC 为沉淀池代号为沉淀池代号 泄水井泄水井降温池降温池JC 为降温池代号为降温池代号 水封井水封井中和池中和池 ZC 为中和池代号为中和池代号跌水井跌水井 雨水口雨水口水表井水表井 本图例与流量计相同本图例与流量计相同设备及仪表设备及仪表图 形 符 号说 明图 形 符 号说 明泵用于一张图只有一种泵种泵管道泵管道泵离心水泵离心水泵热交换器热交换器 真空泵真空泵水-水热交换器水热交换器手摇泵手摇泵开水器开水器 定量泵定量泵 喷射器喷射器 磁水泵磁水泵集气罐集气罐过滤器过滤器 除污器除污器上图上图::平面平面 下图下图::立面立面水锤消除器水锤消除器暖风机暖风机浮球液位器浮球液位器 温度计温度计搅拌器搅拌器水流指示器水流指示器 散热器散热器 上图上图::平面平面压力表压力表下图下图::立面立面 自动记录压力表自动记录压力表 自动记录流量计自动记录流量计电接点压力表电接点压力表转子流量计转子流量计流量计流量计减压孔板减压孔板。
管件法兰符号
ST(R) 承 无插 缝焊 对异 焊 通
大小头 符号 名称
符号
R(E) 偏心大小头 TFC(S)
R(C) 同心大小头 THC
SFC(S)
SFC(R)
管箍
接头 符号 名A型称承口加强管接头(平底 SPOT 型A型) 承口加强管接头(弧底 SCOT 型) OT 焊接加强管接头
符号 WNF SOF SWF T LJ REDF
法兰PLG
管箍 名称
螺纹等径管箍 单头螺纹管箍 双承口等径管箍 双承口异径管箍
短接
符号
名称
HNP 单头螺纹短接
FNP 双头螺纹短接
SSNP 异径短接
法兰PLG 名称 对焊法兰 平焊法兰 承插焊法兰 螺纹法兰 松套法兰 异径法兰
六角头管塞
符号 名称 HHP 六角头管塞
SH/T
3902-
93
弯头
符号
名称
S90E 900承插焊弯头
T90E 900螺纹弯头
9900EE((SL) 900无缝对焊弯头(短半径)
)
900无缝对焊弯头(长半径)
S454E5E(L 450承插焊弯头
)
450无缝对焊弯头(长半径)
符号
三通 名称
TT(S) 螺纹等径三通
TT(R) 螺纹异径三通
ST(S) 承插焊等径三通
符号 TC SC
管帽 名称 螺纹管帽 承插焊管帽
法兰盖
符号 名称 BF 法兰盖
符号 TG TF GF (H) (S) (J)
法兰 名称 榫槽面 榫面 槽面 HG20617-97标准法兰 SH3406-96标准法兰 JB/T82.1-94标准法兰
法兰面密封FSF 符号 名称 FF 全平面 RF 凸台面 MFF 凹凸面 LF 凹面 LM 凸面 RJ 环连接面
焊接符号说明大全
焊接符号说明参考JIS－Z3021标准一，双法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向二，单法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向三，I型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面板材间距2mm板材间距2mm闪光焊接摩擦压接四，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板厚19mm坡口深度16mm坡口开口角度60°板材间距2mm完全熔透焊接板厚12mm坡口开口角度45°使用垫板板材间距4.8mm焊后表面突出部分要机加处理平整部分熔透焊接板厚12mm坡口深度5mm坡口开口角度60°板材间距为0五，X型焊接焊接位置形状表示记号两面该部位机加磨平处理闪光焊接闪光焊接闪光焊接闪光焊接摩擦压接箭头对面方向9mm坡口开口角度箭头方向60°箭头对面方向90°板材间距3mm闪光焊接坡口深度3mm坡口开口角度90°板材间距为0摩擦压接坡口深度3mm坡口开口角度90°板材间距为0六，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向T连接坡口角度45°板材间距6.4mm使用垫板角连接板厚25mm坡口角度45°坡口深度10mm板材间距为0七，K型焊接焊接位置形状表示记号箭头所指方向闪光焊接闪光焊接摩擦压接坡口开口角度45°箭头相反方向坡口深度9mm坡口开口角度45° 板材间距2mmT连接坡口深度7mm坡口角度45°板材间距为0角连接坡口深度7mm坡口角度45°板材间距为0闪光焊接坡口深度3mm坡口角度45°摩擦压接T连接坡口深度7mm坡口角度45°八，J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度28mm坡口角度35°板材根部半径12mm板材间距2mm 摩擦压接闪光焊接闪光焊接九，双J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度24mm坡口角度35°板材根部半径12mm板材间距3mm十，U型焊接焊接位置形状表示记号箭头所指方向箭头相反方向部分熔透焊接坡口深度27mm完全熔透焊接坡口角度25°板材根部半径6mm板材间距为0十一，H型焊接焊接位置形状表示记号两面部分熔透焊接坡口深度25mm坡口角度25°板材根部半径6mm板材间距为0十二，喇叭V型，喇叭X型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两侧十三，喇叭 型，喇叭K型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面十四，角焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面焊缝高度6mm焊缝高度不同时先标注小的尺寸，再标准大的尺寸用（）括起表示另外这种焊高不同的场合，要表示清楚方向焊缝长度为500mm十五，角焊接（双面）焊接位置形状表示记号两面焊缝高度为6mm焊缝两侧高度不同时一边连续焊接一边是段焊两边焊缝高度为6mm段焊侧面图上没有记号表示 焊接长度为50mm焊接3处段焊间距为250mm十六，角焊接（间断）焊接位置形状表示记号箭头所指方向箭头相反方向两面并列焊接焊缝长度50mm焊接3处焊缝间距150mm锯齿型焊接正面焊接高度6mm对面焊接高度9mm焊缝长度50mm焊缝数量正反各2处焊缝间距300mm锯齿型焊接两面焊缝高度6mm焊缝长度为50mm焊缝数量箭头侧3处箭头对面2处焊缝间距300mm十七，塞型，槽型焊接焊接位置形状表示记号箭头所指方向箭头相反方向孔直径22mm焊接4处焊缝间距100mm坡口角度60°焊接深度6mm箭头所指方向箭头相反方向宽度22mm长度50mm焊接4处焊缝间距150mm坡口角度0°焊接深度6mm十八，拍子型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板材间距为0十九，堆焊焊接位置形状表示记号堆焊厚度为6mm宽度为50mm长度100mm二十，点焊，发散型焊接焊接位置形状表示记号箭头所指方向平面必须平坦，并使用电极焊接焊缝间距75mm点焊2处箭头相反方向平面必须平坦，并使用电极焊接焊缝间距25mm点焊5处箭头所指方向平面箭头相反方向二十一，填充焊接焊接位置形状表示记号二十二，焊接部位表面形状焊接位置形状表示记号对接焊，角焊表面平坦对接焊，角焊表面凸起点焊发散型焊接发散熔接发散熔接发散熔接角焊表面凹型二十三，焊接部位处理方法焊接位置形状表示记号对接焊接突出部位进行削平处理不等高的角焊部位打磨下凹2mm 园管对接突出焊接部位进行机加磨平全周焊接的辅助记号省略场合二十四，现场焊接，全周焊接，全周现场焊接焊接位置形状表示记号现场连续角焊接全周连续角焊接圆管场合全周现场连续角焊接二十五，记号组合焊接位置形状表示记号型焊接与拍子型焊接K型焊接与角焊接该部位进行削平处理该部位进行打磨处理该部位进行机加磨平处理型焊接与角焊接J型焊接与角焊接以及拍子型焊接组合双面J型焊接与角焊接以及进行凹型打磨组合二十六－－－1，射线探伤记号焊接位置形状表示记号射线探伤一般场合部分（抽检）射线探伤全部进行射线探伤场合园管对接焊接部位双管面射线探伤二十六－－－2，超声波探伤焊接位置形状表示记号对接焊接部位进行超声波探伤一般场合对接焊接部位进行垂直超声波探伤对接焊接部位进行斜角超音波探伤二十六－－－3，磁粉探伤，渗透探伤焊接位置形状表示记号磁粉探伤一般场合磁粉探伤荧光探伤场合渗透探伤一般场合渗透探伤荧光探伤场合渗透探伤非荧光探伤场合。
管道工程图形符号大全
三通阀
四通阀
减压阀
闸阀
截止阀
疏水器
2
球阀
室外消火栓
碟阀
室内消火栓(单口)
止回阀
室内消火栓(双口)
延时自闭冲洗阀
放水龙头 卫生器具及水池 图 形 符 号 说 明 图 形 符 号 说 明
水盆水纸 用于一张图只有一种 水盆或水池 洗脸盆
立式洗脸盆
浴盆
化验盆、洗涤盆
挂式小便器
带蓖洗涤盆
蹲式大便器
盥洗槽
坐式大便器
污水池
淋浴喷头
妇女卫生盆
立式小便器
放气井
泄水井
水封井
跌水井
3
雨水口 设备及仪表 图 形 符 号 说 明 图 形 符 号
水表井 本图例与流量计相同
说
明
泵 用于一张图只有一种 泵 离心水泵
管道泵
真空泵
阀门 图 形 符 号 说 安全阀 明 图 形 符 号 说 膨胀阀 明
散热放风门 手动排气阀 散热器三通阀
管道工程图形符号 管道及附件 | 管道的连接 | 阀门 | 卫生器具及水池 | 设备及仪表 管道及附件 图 形 符 号 说明 管道： 用于一张图内只有一种管道 交叉管： 指管道交叉不连接，在下方和后面的 管道应断开 三通连接 图 形 符 号 说明 四通连接
流向
坡向
弧形伸缩器
套管伸缩器
方形伸缩器
波形伸缩器
防水套管弯 90° 弯折管 表示管道向前弯 90° 存水弯
雨水斗
排水漏斗
圆形地漏
方型地漏
阀门套筒
1
管道的连接 图 形 符 号 说明 法兰连接 图 形 符 号 活接头 说明
承插连接
转动接头
法兰标准及连接形式汇总
法兰标准及连接形式汇总法兰连接形式符号：对焊：WN; 承插焊：SW；平焊：SO;螺纹：PT；松套LJ；平面：FF;凸台：RF ; 凸面：LM ; 凹面：LF ; 槽面：TG ;榫面：TF; 槽面：GF;环槽面：RJ管法兰及附件标准GB/T9113～GB9124--2000 法兰标准GB/T9113.1～GB/T9113.26-1988 整体钢制管法兰(1.6～42.0Mpa)GB/T9113.1～.2 整体钢制管法兰（平面）(1.6～2.0Mpa)GB/T9113.3～.8 整体钢制管法兰(凸面)(1.6;2.5;4.0;2.0;5.0;10.0Mpa)GB/T9113.9～.15 整体钢制管法兰(凹凸面)(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9113.16～.20 整体钢制管法兰(榫槽面)(1.6;2.5;4.05.0;10.0Mpa)GB/T9113.21～.26 整体钢制管法兰（环连接）(2.0;5.0;10.0;15.0;25.0;42.0Mpa)GB/T9115.1～.36―1988 平面对焊钢制管法兰（0.25～42.0）MpaGB/T9115.1～.5（平面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.0；Mpa）GB/T9115.6～.16 （凸面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.5；4.0；2.0；5.0；10.0；15.0；25.0；Mpa）GB/T9115.17～.23 (凹凸面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.24～30 (榫槽面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.31～.36 （环连接）对焊钢制管法兰(2.0;5.0;10.0;15.0;25.0;42.0Mpa)GB/T13402----1992 大口径碳钢管法兰JB/T79.1～.4--1994 整体铸钢管法兰(1.6～20Mpa,含6.4)；（代JB79－59）JB/T79.1 凸面整体铸钢管法兰JB/T79.2凹凸面整体铸钢管法兰JB/T79.3榫槽面整体铸钢管法兰JB/T79.4环连接面整体铸钢管法兰JB/T82.1～JB/T82.4—1994 对焊钢制管法兰；（代JB82－59）JB/T82.1凸面对焊钢制管法兰JB/T82.2凹凸面对焊钢制管法兰JB/T82.3榫槽面对焊钢制管法兰JB/T82.4 环连接面对焊钢制管法兰JB77----1959 法兰密封面型式JB78----1959 铸铁法兰JB79----1959 铸钢法兰JB80----1959铸铁螺纹法兰JB82----1959 对焊钢法兰HGJ44～HGJ68--1999 钢制法兰（[wiki]化工[/wiki]部工程建设技术规范）HG20592～HG20605—1997 钢制法兰（化工部标准；欧洲体系）HG20613～HG20623—1997 钢制法兰（化工部标准；欧洲体系）SH3406---1996 石化企业管道法兰ANSI B16.5---1996管法兰和法兰配件ANSI B16.25－1992 对焊连接端MSS SP44--1991 钢制管道法兰API 605---1998 大口径碳钢法兰。
安全阀符号含义
1、连接形式代号
连接形式
内螺纹
外螺纹
法兰
焊接
代号
1
2
4
6
2、结构形式代号
安全阀结构形式
代号
弹簧式
封闭
带散热片
全启式
0
微启式
1
全启式
2
带扳手
全启式
4
双弹簧微启式
3
不封闭
微启式
7
全启式
8
带控制机构
微启式
5
全启式
6
脉冲式（先导式）
9
3、阀座密封面或衬里材料代号
阀座密封面或衬里材料
代号
铜合金
T
橡胶
X
尼龙塑料
N
氟塑料
F
锡基轴承合金（巴氏合金）
B
合金钢
H
渗碳钢
D
硬质合金
Y
衬胶
J
搪瓷
C
4、阀体材料代号
阀体材料
代号
HT25பைடு நூலகம்47
Z
ZG25Ⅱ
C
Cr5Mo
I
1Cr18Ni9Ti
P
Cr18NiMo2Ti
R
12CrMoV
V
A42Y-16C，A是安全阀，4是法兰连接，2是全启式，16为公称压力，1.6MPa，C是阀体材料微碳钢
风管阀门图纸上的符号大全
风管阀门图纸上的符号大全
1、阀门类型代号：Z-闸阀，Q-球阀，D-蝶阀，P-排污阀，J-截止阀，L-节流阀；
2、阀门的驱动方式代号由字母表示，常见的有2-电液动，9-电动，6-气动，5-锥齿轮传动，3-涡轮蜗杆;手动不需要写出来;
3、阀门的连接形式代号用字母表示，1-内螺纹，2-外螺纹，4-法兰式，6-焊接时，7-对夹式，9-卡箍，0-卡套;
4、阀门结构形式代号比较多，拿闸阀来说：0-弹性闸板，1-明杆楔式单闸板阀，2-明杆楔式双闸板阀，3-明杆平行式单闸板阀，4-明杆平行式双闸板阀，5-暗杆楔式单闸板阀，6-暗杆楔式双闸板阀，7-暗杆平行单闸板阀，9-暗杆平行双闸板阀。
安全阀型号符号意义
安全阀型号中字母的代表意义例子一：A28H-16CA;安全阀2;外螺纹连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力C;碳钢/WCB(阀体材质)例子二：A48H-16QA;安全阀4;法兰连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力Q;球墨铸铁(阀体材质)Y代表硬质合金没有错,H应该是合金钢,密封材质如果是不锈钢的话基本上阀体也都是不锈钢的,所以这样的密封材质都用W来表示,W;表示为本体(阀体)材质密封,还有铜安全阀很多密封材质表示也是W,比如铜安全阀型号A27W-10T和不锈钢安全阀型号A21W-16P,这两个型里的密封面材质表示都是W,但是材质就不一样了,一个表示是铜,一个表示是不锈钢,这个可以在型号里最后一个表示阀体材质的字母中看出来,T表示为铜合金,P表示为不锈钢,还有R也是表示为不锈钢!!!注:阀门的密封面或衬里材料代号如下:T:铜合金H:合金钢D:渗氮钢P:渗硼钢Y:硬质合金B:巴比特合金SM:石墨X:橡胶J:衬胶N:尼龙塑料F:氟塑料(四氟)W:阀体直接加工(本体材质)安全阀型号,安全阀型号意义,安全阀型号说明一、安全阀型号编制方法二、安全阀连接形式代号连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 6三、安全阀结构形式代号结构形式代号弹簧封闭带散热片全启式0微启式 1全启式 2带扳手全启式 4四、阀座密封面材料代号注：当阀座和阀办密封面材料不同时，用低硬度材料代号。
五、安全阀公称压力代号公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。
当标注工作温度和工作压力时，工作压力须用P标志并在P字的右下角附加介质最高温度数字，该数字是以10除介质最高温度数值所得的整数。
如：工作温度为540℃，工作压力为10MPa的阀门，其代号为P54100。
六、安全阀阀体材料代号注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，省略本代号。
1、技术制图管路系统的图形符号
第三十八页，编辑于星期日：点 五十一分。
管路、管件和阀门等图形符号的 轴测图画法
管路或管段的画法
注 当管路或管段不平行于任何直角坐标平面时的绘制办法 ：
管段不平行于任何直角坐标平面时的绘制方法
第三十九页，编辑于星期日：点 五十一分。
管路、管件和阀门等图形符号的 轴测图画法
管路或管段的画法
注 ：
如法兰承插和焊接连接形式可按觃定的图形符号组合派四通图形符号之管件管件之管接头序号名称符号说明图形符号之管件管件之管接头序号名称符号说明图形符号之管件管件之管接头序号名称符号说明10快换接头图形符号之管件管件之管帽及其它序号名称符号说明法兰盖图形符号之管件管件之管帽及其它序号名称符号说明图形符号之管件管件之伸缩器序号名称符号说明波形伸缩器使用时应表示出与管路连接形式球形铰接器图形符号之管件名称符号说明一般形式吊架弹性支托架弹性吊架固定支架图形符号之阀门和控制元件常用阀门序号名称符号说明旋塞阀图形符号之阀门和控制元件常用阀门序号名称符号说明止回阀流向由空白三角形至非空白三角形弹簧式安全阀重锤式安全阀10减压阀小三角形一端为高压端11疏水阀图形符号之阀门和控制元件常用阀门序号名称符号说明1213三通阀14四通阀图形符号之阀门和控制元件阀门与管路一般连接方式序号名称符号说明焊接连接图形符号之阀门和控制元件控制元件序号名称符号说明电磁元件图形符号之阀门和控制元件控制元件序号名称符号说明浮球元件10重锤元件11遥控图形符号之阀门和控制元件阀门和控制元件图形符号一般组合方式的图例如下
图形符号一般在单线管路中使用，必要时，也可 用于双线管路
在应用时，图形符号的大小可适当发按比例放 大或缩小
第五页，编辑于星期日：点 五十一分。
图形符号之管路
序号
法兰知识
法兰的常识1、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。
2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。
3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。
当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。
密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、环连接面（RJ）。
法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。
4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

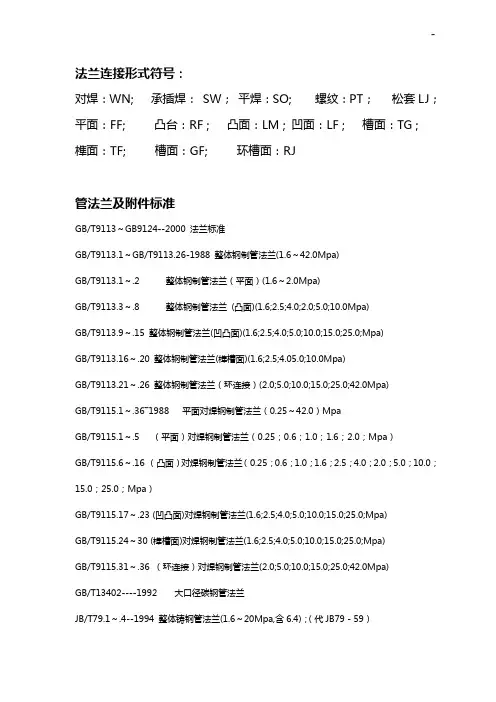

法兰连接形式符号
