太阳能集热器系统
太阳能热水器系统集热方式

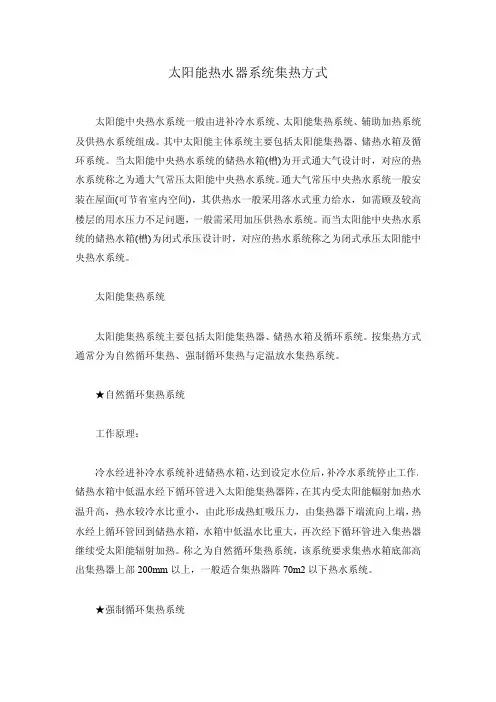

太阳能热水器系统集热方式太阳能中央热水系统一般由进补冷水系统、太阳能集热系统、辅助加热系统及供热水系统组成。
其中太阳能主体系统主要包括太阳能集热器、储热水箱及循环系统。
当太阳能中央热水系统的储热水箱(槽)为开式通大气设计时，对应的热水系统称之为通大气常压太阳能中央热水系统。
通大气常压中央热水系统一般安装在屋面(可节省室内空间)，其供热水一般采用落水式重力给水，如需顾及较高楼层的用水压力不足问题，一般需采用加压供热水系统。
而当太阳能中央热水系统的储热水箱(槽)为闭式承压设计时，对应的热水系统称之为闭式承压太阳能中央热水系统。
太阳能集热系统太阳能集热系统主要包括太阳能集热器、储热水箱及循环系统。
按集热方式通常分为自然循环集热、强制循环集热与定温放水集热系统。
★自然循环集热系统工作原理：冷水经进补冷水系统补进储热水箱，达到设定水位后，补冷水系统停止工作。
储热水箱中低温水经下循环管进入太阳能集热器阵，在其内受太阳能幅射加热水温升高，热水较冷水比重小，由此形成热虹吸压力，由集热器下端流向上端，热水经上循环管回到储热水箱，水箱中低温水比重大，再次经下循环管进入集热器继续受太阳能辐射加热。
称之为自然循环集热系统，该系统要求集热水箱底部高出集热器上部200mm以上，一般适合集热器阵70m2以下热水系统。
★强制循环集热系统工作原理：冷水经进补冷水系统进入储热水箱，达到设定水位后，补冷水系统停止工作。
储热水箱中低温水通过强制循环水泵补入集热器阵，受太阳能辐射加热水温升高，当集热器上循环管内水温与储热水箱底部水温之温差达到设定值时，启动强制循环泵，将水箱中低温水送到集热器阵，同时将集热器阵中热水送回储热水箱，当上述温差等于和低于设定值时，强制循环泵停止工作。
低温水在集热器中继续受太阳能辐射加热。
如此循环，使储热水箱中水温不断升高。
该循环系统称之为强制循环系统。
强制循环集热系统水箱位置不受限制，可安装在集热器阵以外的任何位置，一般集热器在50m2以上宜采用强制循环集热系统。
集中集热-分户储水--太阳能系统
集中集热- 分户储水--太阳能系统
系统介绍
太阳能集热器吸收太阳辐射的光，产生很大的热能，提供源源不断的动力，它就好比人的“心脏”，心脏一旦停止跳动，人就无法生活，那么太阳能集热器一旦损坏，这些热水系统也会失去活力。
不同的热水系统所用的太阳能集热器是不一样的。
集热器外型有天平板的，有真空管的，它们都有专门的吸热装置，吸收太阳能辐射，转化成热能，再将热能传递给水(水只是传热工质的一种，其他还有蒸馏水和气体等)从而使水温度不断升高，得到想用的热水。
系统特点
系统设计，满足建筑一体化要求系统智能控制，全自动运行，安全可靠分户设置水箱，满足多方位用水需求承压运行，使用舒适度高。
水、电分户自用，热能共享，热水不需要额外收费，管理方便。
系统原理
集热器在建筑屋面集中放置，每户配置一套相对独立的储热水箱，储热水箱内置换热装置和辅助加热装置，公用设备集中放置在设备间或楼顶。
太阳能集热器收集的热能通过循环
管道输送至户内储热水箱中的换热装置进行换热来加热储热水箱中的水。
当太阳光照不足时，或储热水箱中的水未达到设定温度时，用户可以使用储热水箱内置的辅助加热装置加热供用户使用。
原理图
应用范围：
多层，中高层住宅小区。
太阳能集热系统设计要点
太阳能集热系统设计要点1.集热器选择：太阳能集热器是太阳能集热系统的核心部件，其选择对系统的效率和性能至关重要。
常见的太阳能集热器有平板式、真空管式和抛物面式等。
平板式集热器结构简单，造价低廉，适用于低温热水供应或采暖；真空管式集热器具有较高的效率和稳定性，适用于高温热水供应或其他高温热负荷；抛物面式集热器则可以实现对太阳光的更好聚焦效果。
2.集热面积设计：太阳能集热器的面积需要根据用户的热水需求和当地的日照情况进行合理设计。
面积过小可能无法满足需求，面积过大则会带来过度投资。
一般来说，每个用户的热水需求和日照条件都有所不同，因此需要根据具体情况进行计算和调整。
3.系统循环设计：太阳能集热系统的循环方式一般有自然循环和强迫循环两种。
自然循环是利用热水的密度差异实现自然对流，适用于低温热水系统；强迫循环则需要配备循环泵来强制循环热水，适用于高温热水系统。
循环管道的设计应考虑到循环效率、水压损失和管道阻力等因素，确保系统的正常运行。
4.热储备设计：为了确保系统在夜晚或连续阴天时仍能够正常供热，需要设计合适的热储备装置。
常见的热储备方式包括水箱、水塔和热储砂等。
热储备装置的容积设计需根据用户需求和系统运行条件进行合理配置，以确保系统的稳定性和可靠性。
5.系统管道及绝缘设计：太阳能集热系统中的管道需要合理布局和绝缘保护，以最大程度减少热损失和能量浪费。
管道的材质和直径应考虑到输送介质的压力和温度等因素，从而保证系统的运行效率和安全性。
同时，在低温系统中采用合适的绝缘材料将热量损失降至最低。
6.控制系统设计：太阳能集热系统需要配备合适的控制系统来实现对系统的监控和调节。
控制系统可以根据系统的运行状态和室内外环境的变化，切换系统的循环方式、改变集热器的角度或关闭循环泵等，以最大限度地提高系统的效率和性能。
7.维护和清洗：定期的维护和清洗对太阳能集热系统的正常运行至关重要。
太阳能集热器表面的灰尘、沙尘和雨水等会影响集热器的吸收效率，因此需要定期对集热器进行清洗和检查。
太阳能工程集热器方案
太阳能工程集热器方案一、引言随着全球能源需求的不断增加和能源资源的有限性，太阳能作为一种清洁、可再生的能源，受到了越来越多的关注和重视。
太阳能集热器作为太阳能利用的重要设备，可以将太阳能转化为热能，并应用于热水供应、空调制冷、蒸汽发生等多个领域。
本文将围绕太阳能工程集热器方案展开深入探讨，分析其中的技术原理、设计要点和工程实践中的实际应用。
二、技术原理太阳能集热器是通过吸收太阳辐射能将其转化为热能，利用这种热能进行工业生产或生活热水供应的一种设备。
太阳能集热器可以分为平板式太阳能集热器和抛物面反射式太阳能集热器两种类型。
1. 平板式太阳能集热器平板式太阳能集热器是一种利用平板吸热表面进行集热的太阳能设备。
其结构简单，制造成本较低，适用于小规模应用。
其工作原理为：太阳辐射能穿透透明的罩板后，被吸热板吸收并转化为热能，再通过传热器将热能传递给传热介质，最终产生热水或者蒸汽。
2. 抛物面反射式太阳能集热器抛物面反射式太阳能集热器通过抛物面反射器将太阳辐射能聚焦到集热管或者集热罐上，利用聚焦后的高温热能进行工业加热或生活热水供应。
其优点是集热效率高，适用于大规模集热。
三、设计要点1. 集热器选材太阳能集热器的选材非常重要，直接关系到设备的使用寿命和性能。
集热器的表面材料需要具有高的吸热率和低的热传导率，以提高热能的吸收和减少热能的散失。
同时，材料还需要具有良好的耐腐蚀性和抗氧化性，以适应不同环境条件下的使用。
2. 集热管设计集热管是太阳能集热器的核心部件，直接影响着集热器的热效率和工作稳定性。
集热管的设计需要考虑管壁材料、管径和长度的选择，以及管道连接方式等因素。
同时，需要根据实际使用情况考虑管道的防腐保温措施，以延长集热器的使用寿命。
3. 集热系统控制太阳能集热器的集热系统需要合理的控制装置来实现自动化运行和智能化控制。
控制系统需要能够精确地调控集热器的集热温度和热能输出，以适应不同的工业生产或生活供暖需求。
太阳能集中供热系统
太阳能供热系统可分为短期储热集中太阳能供热和季节性储热太阳能集中供热。短期集中太阳能供热主要应用于别墅型住宅、乡镇医院、小型旅馆或老年公寓、集体宿舍和体育馆等，这种系统在夏季可提供80％?100％的生活热水，全年提供10％?20％的室内采暖和生活热水所需热量。国内日益增多的热水供应工程可以归入此类。季节性储热太阳能集中供热主要用于超过100套别墅住宅的小区，通过季节性大型储热设备可以弥补太阳辐射度在冬季的不足，因此全年可提供超过50％的供热和生活热水所需热量。
太阳能集热系统、得热量、集热效率、太阳能保证率执行标准_概述说明以及解释
太阳能集热系统、得热量、集热效率、太阳能保证率执行标准概述说明以及解释1. 引言1.1 概述太阳能集热系统是一种利用太阳光能将光能转换为热能的技术，被广泛应用于供暖、热水和工业生产等领域。
随着环境保护和可再生能源的重要性日益增加，太阳能集热系统的研究和使用也得到了广泛关注。
1.2 文章结构本文将分为五个主要部分进行阐述。
首先在引言部分将介绍太阳能集热系统、得热量、集热效率以及太阳能保证率执行标准的概念和意义。
接着，在第二部分将详细介绍太阳能集热系统的定义及原理、主要组成部分以及不同类型的太阳能集热系统。
第三部分将探讨得热量的定义和计算方法，以及影响得热量的因素和改善其效果的措施。
第四部分将解释集热效率的定义和计算方法，以及影响其效率的因素，并提出提高集热效率的途径与技术创新。
最后，第五部分将对太阳能保证率执行标准进行概述说明和解释，包括其定义与意义、执行标准细则以及衡量太阳能保证率的评估指标。
1.3 目的本文的目的是为读者提供关于太阳能集热系统、得热量、集热效率以及太阳能保证率执行标准的全面理解。
通过深入探讨每个主题，读者将了解相关概念、原理和计算方法，并且能够掌握改善太阳能集热系统性能和效率的方法。
此外，文章还旨在介绍太阳能保证率执行标准及其重要性，帮助读者评估和选择合适的太阳能集热系统。
2. 太阳能集热系统：2.1 定义及原理：太阳能集热系统是利用太阳能将光能转化为热能的一种装置。
其基本原理是通过收集太阳辐射，将太阳能转换为热能，并通过传导、对流和辐射的方式将热量传输至需要加热的介质或设备中。
2.2 主要组成部分：太阳能集热系统主要由以下几个组成部分构成：- 集热器：用于接收和吸收太阳辐射，并将其转化为热能。
- 传输介质：用于将热量从集热器传输至需加热的介质或设备中。
- 控制系统：用于监测和控制太阳能集热系统的运行，以确保系统的正常工作和安全性。
- 辅助供暖设备：在夜间或阴天等条件下，提供额外的供暖支持，确保供暖需求得到满足。
太阳能集热器工作原理
太阳能集热器工作原理
太阳能集热器是利用太阳能的热量来加热水或空气的设备。
它的工作原理如下：
1. 集热板：太阳能集热器通常由一个黑色的集热板组成，这个板可以吸收太阳光的辐射热量。
集热板中的吸收层可以将太阳光转化为热能。
2. 吸收器：集热板上的吸收器负责吸收太阳光，并将其转化为热能。
吸收器通常由金属管或涂有特殊涂层的表面组成，这些材料具有良好的吸热性能。
3. 冷却管：吸收器吸收到的热能会导致温度升高，为了有效利用这种热能，集热器中会设置冷却管。
冷却管负责将过热的流体带走，以防止集热器过热。
4. 工质流体：太阳能集热器中通常会使用一种工质流体，例如水或空气。
工质流体会通过集热器的吸收器流动，在吸收器吸收太阳光的过程中被加热。
5. 储存和利用：经过集热器加热的工质流体会被导入储存设备，例如热水储存罐或空气加热系统。
这些设备可以将被加热的工质流体储存起来，并在需要时提供热能。
总结起来，太阳能集热器通过吸收太阳光的热量，将其转化为热能，并将热能传递给工质流体。
工质流体会在集热器中被加热，然后被导入储存设备，以供热水或空气使用。
集热太阳能工作原理
集热太阳能工作原理
集热太阳能是一种利用太阳能来加热水或其他液体的技术。
它是通过太阳能集热器来收集和转换太阳能，然后将其传递给液体，使其升温。
这项技术的工作原理可以通过以下步骤来解释：
1. 太阳能集热器：太阳能集热器通常由黑色吸热表面和覆盖透明材料的保温壳体构成。
吸热表面吸收太阳辐射，并将其转化为热能。
2. 吸热过程：太阳能集热器将吸热表面暴露在阳光下，吸收太阳辐射的能量。
吸热表面通常使用黑色材料，因为黑色能更有效地吸收和传导热能。
3. 热量传递：当吸热表面吸收太阳辐射时，其温度会升高。
这将导致热能传递给集热器内部的液体，例如水或其他工质。
热能通过导热传递的方式，从吸热表面传递给液体。
4. 循环系统：为了进一步利用热能，集热太阳能系统通常包括一个循环系统。
液体被泵送到集热器中，在吸热表面加热后，被泵送回集热器内部的储热装置。
这个储热装置可以是一个水箱或其他热储存设备。
5. 热水或蒸汽产生：集热太阳能系统最终通过循环系统将热能传递给水或液体，使其升温。
升温后的水可以用于供暖、热水器或其他需求。
在某些情况下，集热太阳能系统也可以用于发电，将热能转化为蒸汽，然后通过蒸汽发电机产生电力。
总结：集热太阳能的工作原理是通过太阳能集热器吸收太阳辐射，并将其转化为热能。
这种热能通过导热传递的方式，使液体升温。
通过循环系统，热能可以被有效地传递和储存，以满足不同的热能需求，例如供暖、热水或发电。
太阳能热利用系统的太阳能集热系统、得热量、集热效率、太阳能保证率执行标准
太阳能热利用系统的太阳能集热系统、得热量、集热效率、太阳能保证率执行标准1. 引言1.1 概述太阳能作为一种清洁、可再生的能源，受到了广泛关注和应用。
太阳能热利用系统是一种利用太阳辐射将光能转化为热能的技术，通过使用太阳集热器和相应的传热介质，可以实现水或空气的加热等功能。
随着环境保护意识的提升和对可再生能源需求的增加，太阳能集热系统逐渐成为解决能源问题的重要手段之一。
1.2 文章结构本文将围绕太阳能集热系统展开讨论，主要包括以下几个方面：太阳能集热系统的组成、工作原理及设计要素；得热量的定义、计算方法以及影响因素；集热效率的定义、计算方法以及提高措施；以及关于太阳能保证率执行标准的概述、背景和内容。
通过对这些方面详细分析，旨在全面了解和把握太阳能集热系统在实际应用中的特点与问题。
1.3 目的本文旨在探索并总结太阳能集热系统相关的关键知识和技术，为研究人员、工程师以及对太阳能利用感兴趣的读者提供一份全面而可靠的参考资料。
通过深入了解太阳能集热系统的原理、计算方法和标准要求，读者将能够更好地设计、优化和管理太阳能集热系统，并在实际应用中取得更高效、可靠的热能利用。
此外，本文还旨在促进相关领域的学术交流与合作，并为太阳能集热系统的发展做出积极贡献。
2. 太阳能集热系统2.1 系统组成太阳能集热系统主要由以下几个组成部分构成：太阳能集热器、传热介质管路、热储罐、控制装置以及辅助设备。
- 太阳能集热器：是整个系统的核心部分，用于将太阳辐射转化为热能。
常见的类型包括平板式、真空管式和塔式等多种形式。
- 传热介质管路：用于将太阳能集热器中吸收的热量传输至使用者处，通常采用水或其他流体作为传热介质。
- 热储罐：用于储存和平衡太阳能集热器产生的过剩或不需要的热量，以便在需要时进行调节和利用。
常见的类型有水箱式和盐浴式等。
- 控制装置：用于监测和控制整个系统的运行状态，包括保证循环泵正常工作、防止过温、过压等保护功能。
太阳能集热器控制系统安全操作规程
太阳能集热器控制系统安全操作规程太阳能集热器是一种利用太阳能进行加热的设备，它利用太阳能通过管道向水或空气加热，然后供给被加热的系统使用。
在太阳能集热器的操作过程中，需要高度重视安全问题，以防止意外事故的发生。
因此，建立太阳能集热器控制系统安全操作规程显得尤为重要。
1.操作前准备在使用太阳能集热器之前，应先对其进行全面的检查，确保其正常工作。
检查包括但不限于以下几个方面：（1）太阳能集热器表面是否有任何损伤，是否有漏水情况。
（2）太阳能集热器管道是否通畅，无堵塞。
（3）太阳能集热器系统中的管道是否有泄漏现象。
（4）太阳能集热器的控制器是否能正常运行。
（5）太阳能集热器的集热面积是否足够。
检查完毕，应先开启集热器辅助电源与系统电源。
依据天气条件调节水循环泵的启停与太阳能集热器加热循环。
太阳能集热器的温度控制在50°C左右。
如果使用的是空气太阳能集热器，则需要通过调整集热器上的调节开关，保证空气的流通畅通。
2.特殊注意事项（1）保护好无线电通信设备：由于太阳能集热器需要使用控制器调节加热温度，因此，在调节控制器的同时，需要注意不要影响其他无线电通信设备的正常工作。
（2）观测机体表面状况：太阳能集热器需要晒太阳才可以工作，但是，在晴天时，集热器的表面温度会变得非常高。
因此，在集热器工作期间，需要观察机体表面的状况，不要触碰集热器。
（3）安全运输：太阳能集热器需要运输到安装现场，如果不注意安全，就会发生损坏。
因此，在运输过程中，需要采取正确的方法，确保太阳能集热器不会被损坏。
3.应急措施太阳能集热器在工作过程中有可能出现问题，如过温、漏水等，因此，需要掌握应急措施，确保及时处理问题。
（1）出现漏水情况：如果发现太阳能集热器出现漏水情况，需要立即停止水循环泵和集热器，并及时修理。
（2）过温情况：如果发现太阳能集热器内部温度过高，应立即关闭集热器，并通知有关人员进行排查。
（3）意外事故：如果发生意外事故，需要立即通知有关人员，切勿自行处理，以免造成不必要的损失。
集中集热分户储热太阳能热水系统课件
果。
03
维护
定期对集热器进行清洗和维护，清除灰尘和污垢，保持其良好的工作状
态。同时，应定期检查集热器的密封性能和连接部位，防止出现漏水或
漏气现象。
集热系统效率与优化
效率评估
对集热系统的效率进行评估，可以采用测试数据或模拟计算 等方法。评估指标包括集热效率、储水箱温度等。根据评估 结果，可以对系统进行优化和改进。
集热器安装与维护
01
安装位置
选择合适的安装位置是集热器安装的关键因之一。应确保集热器面向
南方，以最大程度地吸收太阳辐射能。同时，应避免遮挡物对集热器的
影响，如建筑物、树木等。
02
安装角度
根据地理位置和太阳高度角，调整集热器的安装角度，以实现最佳的太
阳跟踪效果。在安装过程中，应确保集热器的水平，以避免影响吸热效
控制原理
通过温度传感器和控制系统，实 现对集热器、储热设备和出水的 智能控制，确保水温、水量和加 热时间的合理调节。
控制设备
包括温度传感器、控制器、电磁 阀、水泵等设备，用于采集数据 、发出控制指令和执行控制动作 。
系统智能化与远程监控
系统智能化
采用智能化技术，如物联网、大数据 和人工智能等，实现对系统的远程监 控、故障诊断和智能优化，提高系统 的运行效率和稳定性。
经济效益
虽然初期投资较高，但长期运行成本较低，且能 够提高设施的环保形象，吸引更多的用户和客户 。
06
未来发展与展望
技术创新与改进方向
01
高效集热技术
研发更高效的集热材料和工艺 ，提高太阳能的吸收和转换效
率。
02
智能化控制
运用物联网和人工智能技术， 实现系统的智能化管理和控制
太阳能集热原理
太阳能集热原理
太阳能集热原理是利用太阳辐射能源的一种方法，通过收集和转化太阳辐射的热能来产生热水、发电等。
太阳能集热系统主要由集热器、传热介质、储热器和利用装置组成。
集热器是太阳能集热系统的核心部件，它可以将太阳辐射能转化为热能。
常用的太阳能集热器有平板式、真空管式和聚光式等。
平板式集热器由黑色吸热层覆盖的板材组成，能吸收太阳辐射并转化为热能。
真空管式集热器由玻璃管内置管道和吸热层组成，具有更高的热转换效率。
聚光式集热器是利用反射镜将太阳辐射聚焦到集热器上的一种方式，能集中吸收太阳能并转化为极高的热能。
传热介质一般是通过管道与集热器连接，并将集热器中吸收的热能传递到储热器中。
常用的传热介质有水、油等，在系统中形成一个闭合的循环。
储热器用于存储集热器所吸收的热能。
其主要作用是在太阳不直接照射时，能够储存热能以供后续使用。
储热器一般采用保温材料进行外包覆，以减少热量的散失。
利用装置是太阳能集热系统的最终目的。
根据实际应用需求，利用装置可以是直接用于供暖、制冷水等家居用途，也可以是发电系统中的发电设备。
通过太阳能集热原理，可以充分利用太阳能资源，减少能源消
耗，降低环境污染。
尤其在地处日照充足地区，太阳能集热系统能够为人们提供持续稳定的能源供应，具有广泛的应用前景。
太阳能集热器系统的设计与仿真
太阳能集热器系统的设计与仿真太阳能作为一种清洁、环保的能源，得到了越来越多人的重视。
而太阳能集热器是将太阳能转化为热能的重要设备。
本文将介绍太阳能集热器系统的设计以及仿真过程。
一、太阳能集热器系统的设计1. 系统组成太阳能集热器系统主要由集热器和储热器组成。
其中，集热器是将太阳能转化为热能的关键部件，而储热器则用于储存热能，在晚间或天气恶劣时提供热能。
2. 集热器设计太阳能集热器有很多种不同的设计形式，常见的有平板式、真空管式和抛物面式等。
平板式集热器适合大面积的热水供应，真空管式集热器适合小面积的供热，抛物面式则适合集中式供热。
因此，在设计太阳能集热器时需根据实际需求选择适合的类型。
另外，集热器的材料也非常重要。
目前常用的集热器材料有铜、铝、不锈钢、玻璃等。
这些材料的选择需要考虑到其导热性能、耐腐蚀性、成本等多方面因素。
3. 储热器设计太阳能集热器系统的储热器有水箱式和水袋式两种。
水箱式储热器适合大面积供热，但需要占用较大的空间。
而水袋式储热器则占用空间小，但需要结构设计严密，并有一定的泄漏风险。
因此，储热器的选择需根据实际需求和环境进行权衡。
二、太阳能集热器系统的仿真为了测试太阳能集热器系统的性能和效率，可以使用仿真软件对其进行模拟。
本文将以Simulink为例进行太阳能集热器系统的仿真。
1. 搭建仿真模型首先，需打开Simulink并选择相应的模块进行搭建仿真模型。
在对太阳能集热器系统进行仿真时，需将集热器、储热器、水泵等组成部分加入仿真模型中。
2. 设定参数在搭建好仿真模型后，需要设定模型的参数。
包括太阳辐射强度、集热器面积、集热器材料、储热器容量等。
这些参数的选择需要根据实际情况进行调整，以便准确反映太阳能集热器系统的性能。
3. 运行仿真设定好参数后，即可运行仿真模型。
在运行模型时，可以观察集热器、储热器、水泵等组成部分的温度和热能的变化情况，以及整个太阳能集热器系统的工作状态。
4. 分析仿真结果仿真结束后，需要对结果进行分析。
太阳能供热系统的设计与应用
太阳能供热系统的设计与应用随着对环保意识的增强，太阳能供热系统的应用也越来越广泛。
太阳能供热系统不仅具有环保节能的优点，还可以降低能源的消耗，从而为家庭或单位带来经济效益。
一、太阳能供热系统的设计太阳能供热系统主要由太阳能集热器、储水箱、管路及控制系统等组成。
在进行设计时，需要根据具体情况确定太阳能集热器的面积和数量，以及储水箱的容量和管路的材质等。
1. 太阳能集热器的选择太阳能集热器是太阳能供热系统的核心部件，其主要功能是将太阳能转化为热能。
太阳能集热器的种类繁多，常见的包括平板式太阳能集热器、真空管太阳能集热器、混合式太阳能集热器等。
在选择太阳能集热器时，需要根据其供热性能、稳定性、成本等方面进行综合考虑。
例如，平板式太阳能集热器供热性能较好，但在低温条件下可能会出现结冰现象；真空管太阳能集热器稳定性较好，但在成本方面较高。
2. 储水箱的设置储水箱是太阳能供热系统中储存热水的地方。
其容量需要根据系统设计的热水使用量和太阳能集热器的供热能力来确定，一般应该能够满足24小时的热水供应需求。
在储水箱的设置方面，需要注意加装适当的绝热层，以减少热损失，并保证储水箱内水的温度稳定。
3. 管路和控制系统的设计太阳能供热系统的管路和控制系统需要进行科学合理的设计，以确保系统的正常运行和高效节能。
在管路的设计方面，需要注意管道的材质和管道的直径等因素，以减少阻力和热损失。
控制系统的设计则需要考虑温度传感器的安装位置、控制器的型号和参数等方面。
其中，温度传感器的安装位置需要在热水储存设备的进出口处，以便测量热水的温度，从而调节集热器的供热量。
二、太阳能供热系统的应用太阳能供热系统的应用主要包括家庭、商业和工业领域。
在家庭领域，太阳能供热系统主要用于供应热水和供暖。
在商业领域，太阳能供热系统可以应用于大型酒店、游泳馆等场所的供热和供水。
在工业领域，则可以应用于加热锅炉、烘干设备等。
太阳能供热系统的应用既可以减少能源的消耗，降低环境污染，又可以为用户带来经济效益。
太阳能集中供暖系统的设计与实施
太阳能集中供暖系统的设计与实施太阳能作为一种清洁、绿色能源，在现代社会中扮演着越来越重要的角色。
随着能源危机日益严重，传统能源消耗及环境污染问题日益突出，人们对可再生能源的需求也随之增加。
在这种背景下，太阳能集中供暖系统的设计与实施成为一个备受关注的话题。
一、太阳能集中供暖系统的原理太阳能集中供暖系统是利用太阳能集中器将太阳能聚焦到集热器上，通过热传导或流体传热的方式将热量传递到供热系统中，实现建筑物内部的供暖。
这种系统的核心是集热器，它可以是平板太阳能集热器、聚光式太阳能集热器或抛物面聚光型太阳能集热器等。
这些集热器能够吸收太阳辐射，将太阳能转化为热能，并传递给工质以实现供热。
二、太阳能集中供暖系统的设计要点1. 确定系统容量和供热功率在设计太阳能集中供暖系统时，首先要明确系统的容量和供热功率，这取决于建筑的面积、取暖负荷以及太阳能的利用率等因素。
通过合理的计算和分析，确定系统的尺寸和供暖能力，确保系统可以满足建筑的取暖需求。
2. 选择合适的集热器类型不同类型的集热器具有不同的特点和适用范围，因此在设计太阳能集中供暖系统时需要选择合适的集热器类型。
平板太阳能集热器适用于小面积建筑，聚光式太阳能集热器提供高温热能，适用于需要高温供热的场所，而抛物面聚光型太阳能集热器则具有较高的集光效率和集热温度。
3. 设计系统的传热和储热部分传热和储热部分是太阳能集中供暖系统中至关重要的组成部分。
通过设计合理的传热系统和储热装置，可以有效地提高系统的热能利用率，实现太阳能的最大化利用。
传热系统可以采用水循环或空气循环的方式，而储热装置常采用水箱或热媒罐等形式。
4. 考虑系统的运行控制和监测为了确保太阳能集中供暖系统的正常运行和性能稳定，需要设计运行控制和监测系统。
运行控制系统可以根据建筑的供暖需求和太阳能的供热状况实时调节系统的工况，提高系统的运行效率和节能性能。
监测系统可以实时监测系统的运行参数和性能指标，及时发现问题并采取措施保障系统正常运行。
无动力集热循环太阳能热水系统应用技术规程
无动力集热循环太阳能热水系统应用技术规程一、引言太阳能作为清洁可再生能源之一，具有广阔的应用前景。
无动力集热循环太阳能热水系统是一种高效利用太阳能的技术，本文将就其应用技术规程进行探讨。
二、系统组成和工作原理2.1 系统组成无动力集热循环太阳能热水系统主要由以下组成部分构成：1.太阳能集热器：用于收集太阳能热量的装置；2.热水储存器：用于储存热水的容器；3.管路系统：连接集热器、储存器和热水使用设备的管道系统。
2.2 工作原理无动力集热循环太阳能热水系统的工作原理如下：1.太阳能集热器通过辐射吸收太阳光的热量，将其转化为热能；2.集热器中的工质（如水）在吸热后，温度升高，形成热水；3.热水通过管路系统流向热水储存器，储存器中的热水保持一定的温度；4.当有热水需求时，热水从储存器中流出，通过管路系统供给热水使用设备；5.冷却的热水再次回流到集热器中，循环再次进行。
三、系统应用技术规程3.1 光热转换效率要求光热转换效率是评价太阳能集热器性能的重要指标之一。
应根据不同地区的太阳辐射条件和热水需求量，合理确定光热转换效率要求。
3.2 系统温差传递效率要求系统温差传递效率是指太阳能集热器中的工质在吸热过程中损失的能量占太阳辐射能量的比例。
降低系统的温差传递损失，可以提高系统的热效率。
3.3 管路系统设计要求管路系统的设计要考虑以下因素：1.管道材质选择：应选用耐高温、耐腐蚀的材质，确保系统的安全可靠性；2.管道布局：合理布局管道，减少压力损失和能量损失；3.绝热层：在管路系统周围设置绝热层，减少能量损失。
3.4 系统安全防护措施为保证系统运行的安全可靠性，应采取以下安全防护措施：1.预防性维护：定期对系统进行检查和维护，及时处理问题；2.过载保护：设置过载保护装置，以防止系统过载引发故障；3.防冻措施：在寒冷地区，应采取防冻措施，保护系统不受低温影响；4.泄漏检测：安装泄漏检测装置，及时发现并处理泄漏情况。
太阳能集热器工作原理
太阳能集热器工作原理太阳能集热器是一种利用太阳能将光能转换为热能的设备，它可以将太阳辐射能有效地转化为热能，用于供暖、热水等方面。
太阳能集热器的工作原理主要包括太阳能的吸收、转换和传递三个过程。
首先，太阳能集热器利用集热器表面的吸热涂层吸收太阳辐射能。
这种吸热涂层通常是黑色的，因为黑色能更好地吸收光能。
当太阳光线照射到集热器表面时，吸热涂层吸收光能并将其转化为热能，使得集热器表面温度升高。
其次，集热器内部的工质（通常是水或导热油）通过集热器表面的传热管道吸收热能。
当集热器表面温度升高后，工质在传热管道内流动，接触到热的集热器表面，从而吸收热能。
这样，太阳能就被转化为了热能，而工质则被加热。
最后，加热后的工质被输送到热交换器或储热罐中，将热能传递给需要加热的对象。
在太阳能集热器供暖系统中，加热后的工质可以直接输送到供暖系统中，为建筑物供暖；在太阳能热水器中，加热后的工质则可以被用来加热生活热水。
总的来说，太阳能集热器工作原理是通过吸收太阳辐射能、将光能转化为热能，然后将热能传递给工质，最终实现太阳能的利用。
这种工作原理使得太阳能集热器成为一种环保、可再生的能源设备，为人们的生活带来了便利和节能的效益。
在实际应用中，太阳能集热器的工作原理可以根据不同的设计和类型有所差异，但核心的工作原理始终是将太阳能转化为热能。
通过不断的技术创新和改进，太阳能集热器的效率和性能得到了提升，使得太阳能利用成为了当今发展的热点领域之一。
总的来说，太阳能集热器的工作原理简单明了，通过吸收、转换和传递太阳能，实现了太阳能的有效利用。
随着太阳能技术的不断发展，太阳能集热器将会在未来的能源利用中扮演更为重要的角色，为人类社会的可持续发展做出更大的贡献。
太阳能集热器工作原理及其图解
太阳能集热器工作原理及其图解
太阳能集热器工作原理是利用太阳辐射热能，通过吸收和转换，将太阳能转化为热能。
其主要组成部分包括集热器、传热介质、热储存装置和管道系统。
太阳能集热器通常由一个黑色的吸收器表面组成，其表面通常涂有特殊的涂层，以增加热吸收能力。
吸收器后方是一个光透过率较高的遮阳板，以减少热能的散失。
集热器上还有一个保温层，用于减小热能的损耗。
当太阳光照射到吸收器表面时，吸收器吸收太阳能并将其转化为热能，使得吸收器表面温度升高。
热能通过传热介质（通常是水或空气）传递到集热器的背面，并进一步通过管道系统传递到热储存装置中。
热储存装置通常是一个绝热的容器，用于储存热能。
其中的水或其他传热介质通过后续利用，例如供暖或热水。
传热介质通过管道系统循环流动，在集热器和热储存装置之间形成热传递的闭合循环。
通过这种方式，太阳能集热器能够将太阳能转化为可供人们使用的热能，实现节能和减少对传统能源的依赖。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
支架
1套
喷塑防腐处理
铜管
型号：威尔RS15/6
1台
安装说明
• 1、在楼宇建设期间，要对管线进行预埋与留孔，一方面保护墙体不 因为二次施工而受到破坏，另一方面可以保持墙体美观。
• 2、南阳台外立面集热器的安装角度与南阳台外立面保持一定角度
（20°），集热器与预埋挂件采用螺栓连接。 • 3、充分利用南立面，需考虑建筑遮挡的因素； • 4、南阳台外立面的集热器预埋挂件采用通栓固定。 • 5、安装管道不应有直角弯曲。
•
•
另外配备镁棒，进行阳极保护
具有漏电保护、水电分离及设定温度自动断电三重漏电保护，使用更加 安全。
• 3、花洒
• 品牌： Moen摩恩
• 产品型号：91046 • 产品规格：双花洒套装 • 产品系列：挂墙式系列
• 4、仪表、传感器
• 采用SUS316L不锈钢，镍铬含量比较高，耐腐蚀性强，在水箱里高 温高湿状态下不易腐蚀，另外是杆式结构，下置式安装可以防雷， 只有一个密封点，不与水接触，不会开裂进水，信号传输准确。 • 与传感器相匹配的仪表采用高新集成电路板；最核心的电路系统: 独有的防雷、抗干扰和开关电源稳压系统，加阻燃材料，灵敏又安 全。
• 采用高效叶轮，噪音更小
• 采用高效的密封件，不漏水，寿命长
• 7、管道与连接
• 太阳能水箱与冷水给水支管采用De20 PP-R管（S5），与热水管连接采
用DN20 PP-R管（S3.2），热熔连接。 • 太阳能水箱与 集热器循环管路采用Φ16×0.8铜管，连接方式为丝扣或 卡箍连接，室内管路采用暗敷方式。 • 太阳能水箱夹套层中防冻介质与集热器强制循环加热，T1-T2>7℃，循 环泵启动；T1-T2<2℃，循环泵停止。
• 6、管道切断面与管中心垂直，管口应光洁无毛刺，管道内清洁无杂
物。 • 7、室内立管及水平管道的安装采用不锈钢波纹管管路。
• 8、管道穿越墙体时设置钢套管加以保护，套管与不锈钢波纹管管道
之间采用橡塑保温管填充。 • 9、室内室外不锈钢波纹管管道应做20mm厚橡塑保温，且外用铝箔保
护。
• 10、集热器上的信号线随管道布置，应缠于保温层外，铝箔内。
• 太阳能热水系统控制原理：
• 太阳能集热系统运行采用温差强制循环方式：在集热器顶部和蓄热 水箱内部各放置一个温度传感器，测得温度T1和T2；
• 当T1-T2大于设定值7℃时（可调），控制器会启动太阳能集热系统
循环泵，将集热器内加热后的防冻介质送入蓄热水箱夹层套内，在 夹层套内与水箱低温水进行换热，同时将换热后的防冻介质送入集 热器内继续加热； • 当T1-T2小于设定值2℃时（可调），循环泵停止工作。在阳光照射 条件满足时，这种循环在一天内将循环运行多次，同时蓄热水箱内 的水温将随之升高并达到设定温度60℃。
太阳能热水系统工作原理
• 太阳能热水系统工作原理：
• 阳光透过透明盖板照射到表面涂有吸收层的吸热体上，吸热体吸收太 阳辐射能转变为热能，并将吸收的热能传向流体通道中的工质。集热 器底部入口的冷工质，在流体通道中被太阳能所加热，温度逐渐升高， 加热后的热工质进入水箱夹套层，与水箱内低温水进行热交换形成 60℃高温水，用于洗澡用热水。
• 5、管路保温 • 选用保温材质: • 管路保温采用20mm厚橡塑保温，内置太阳能热水系统专用伴热带， 外用铝箔包覆，在冬季环境温度低时启动，保证管路不会冻结。
• 采用专用优质英格莱800的材料的防冻带，遇水不会渗入，防止短路
起火，使用最安全。
• 6、工质循环泵
• 品牌：威乐
• 额定功率：20w • 材质：不锈钢 • 驱动方式：电动 • 先进的结构设计，效率高
太阳能热水系统
太阳能热水系统简介
• 太阳能热水系统是利用太阳能集热器，收集太阳辐射能把水加热的一种装置， 是目前太阳热能应用发展中最具经济价值、技术最成熟且已商业化的一项应 用产品。具有以下优势： • 环保效益--相对于使用化石燃料制造热水，能减少对环境的污染及温室气体二氧化碳的产生。 • 安全--不像使用瓦斯有爆炸或中毒的危险，或使用燃料油锅炉有爆炸的顾虑， 或使用电力会有漏电的可能。 • 不占空间--不需专人操作自动运转。另外，太阳能集热器装在建筑南立面上， 储热水箱安装在卫生间顶端，占用很少的室内空间。 • 具有经济效益--太阳能热水系统不易损坏，设计使用寿命长达25年，因为基 本热源为免费的太阳能，所以使用它十分符合经济成本效益。
本系统由平板集热器、储热水箱、循环泵、控制仪表等构成。系统为强制循环系 统，自动上水、自动控温、自动匹配加热能源，实现24小时热水供应。 平板集热器安装于外部墙面，储热水箱安装于卫生间。集热器与储热水箱通过防 冻介质（乙二醇）进行不间断换热，将储热水箱的水加热，提供舒适的洗浴用水。 特点 1、系统为强制循环，系统运行无任何噪音； 2、全金属流道板式集热器，寿命长，故障率低； 3、横式流道结构，并配有专用排气装置； 4、不炸管、不结垢，水质无污染，系统运行安全可靠； 5、系统双循环，冬季可有效防冻，光电互补保证24小时热水即开即有 ； 6、系统高效利用太阳能，节约能源，保护环境，符合绿建要求。
设备选型
• • • • 根据现掌握的资料，推荐使用以下设备 1、集热器 规格型号：2400×730×80cm 集热面积：1.75㎡
•
• •
防水类型：IPX4
板芯材料：全铜蓝膜 玻璃盖板材料：低铁布纹钢化玻璃
•
•
底板材料：0.5mm彩涂板
设计使用寿命：25年
• • • • • • • •
2、承压水箱 选用搪瓷承压夹层水箱 水箱容积：80L 内胆额定压力：0.7MPa 内胆材料：2.0㎜SPCC板 保温材料：聚胺脂发泡 外包材料：0.5㎜彩钢板 辅助热源：1.5kw电补热（220V)
• 8、支架与安装
• 集热器支架采用4#角钢喷塑处理，连接件采用不锈钢螺丝。
• 集热器支架与墙体固定采用M12×200/M12×300膨胀螺栓（支架需固 定在剪力墙上）。 • 水箱支架与墙体固定采用M12×100膨胀螺栓（支架需固定在混凝土 墙面上），水箱安装在卫生间。
• 9、设备材料表
设备名称 强制循环水箱 集热器 外形尺寸 D480×920 2400×730×80 重量（kg） 140 30 数量 1台 1组 备注 功率1.5KW
