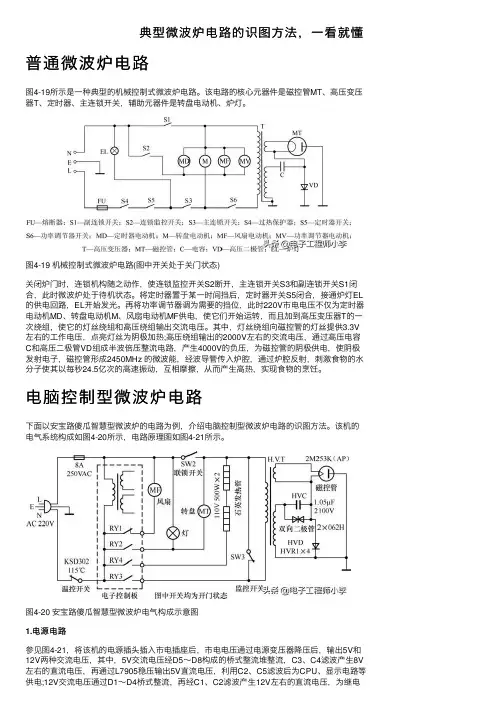

这副微波炉电路原理图可以说是微波炉的核心

电路。对分析，维修微波炉至关重要。

具体元器件功能作用分析：

F1 保险微波炉常用规格是8A。外形大

号。限制整机电流。比较特别的是当S1、S2，损坏，短接。S3 接通。烧断保险。防止微波炉未关闭炉门时候工作。

ST 热保护器。温度保护。一般安装在磁控管外壳上面。监控磁控管温度，防止温度过高损坏磁控管。

S4 定时器开关。在功率控制总成内。整个微波炉是否工作的总电源开关。有电路图分析可知道。炉灯是好的，旋动定时器。灯必须亮。否则功率控制定时器总成坏。

S1、S2 门锁监控开关。防止微波炉泄漏。当炉门关闭不严，有异物卡住的时候。微波部分不工作。

S3 连锁监控开关。当S1、S2，损坏，短接。S3 接通。烧断保险。防止微波炉未关闭炉门时候工作。

S4、S5 功率控制器内部两个独立开关。单独受控。在功率控制时，串联工作。

M1 火力力调节电机。M1、S4、S5 组成了功率控制总成。在元器件实物中，还有一个档位调节控制一起组成一个整体，通过M1、220v电压工作电机带动齿轮轮，通过凸轮控制S4、S5的通断。

M2 转盘电机， M3 风扇电机。由电路图可知，他们和大功率变压器初级L1 并联。也就是说他们和磁控管供电同时通断。同时工作，和停止。

L1 、L2、L3 组成了大功率升压变压器。L1大功率变压器初级接220V 交流。L2大功率变压器次级输出2000V左右交流高压。其一端接变压器铁芯，也就是外壳，一端单独接高压电容一端。L3 大功率变压器另外一组次级。输出4V左右的交流电压。给磁控管阴极灯丝供电。 C 高压电容。规格是1uf （有的0.91uf）耐压 2100V 交流。内部并联了一个10M欧姆的电阻。留意这样用万用表测量电容两端阻止时候，不是无穷大。而是10M欧姆。

VD 高压二级管。一端通过螺丝接微波炉金属外壳。一端通过插头接电容一端。

微波炉用高压二极管好坏的判断：微波炉用高压二极管工作环境：2000V交流工作环境。4000V反向耐压。普通万用表测量：正反向都不通，可能正常。正反向一方通了，一般会同时接通。确定坏。为啥这么说，高反压的二极管，正向用MF47 D500 指针表，DT9205 等内部电池电压额定9V. 就是正向也不可能导通。更不用说DT830 简易万用表，内部3V电池供电电压。初步判断：可以串接普通白织灯泡。在市电220V的电路

里面。亮度减半是好。不亮或者亮度和没有串接二级管之前一样——坏。

MAG 磁控管，是一个整体，两个插头接通外电路。外壳也是电路一端。是微波炉易损件。损坏需要整体更换。磁控管好坏的判断：磁控管好坏的判断是通过测量磁控管灯丝对外壳电阻实现的。具体步骤：一、断开于磁控管相连电路。（关机断电后，等一分钟让高压电容自然放电，然后拔下和磁控管相连的插头。）二、用万用表×1Ω电

阻档测磁控管插头两端（内部和灯丝相连），应小于1Ω。三、用×10k 电阻档测磁控管插头对磁控管外壳电阻，阻值‘ 无穷大'才可能正常。否则就是必定坏了。注意：这里需要说明的是：有阻值必坏无疑，阻值无穷大可能是好的。一般阻值无穷大90%磁控管是好的。最终，上机测试才可得出完全确定结论。

——皆大欢喜电器

格兰仕微波炉维修4 不加热，噪音大。上面提到问题：微波炉不加热，噪音大。实践告诉我们这是磁控管坏了。
