混凝土反坎和小砖设置要求
砌体、反坎、交底
工具
混凝土块预制
预制块
观感效果评分表砌体部分要求
植筋
导墙砌筑，勾缝
砌筑：水平线从砌体两端端部灰缝中插铁钉进行施工线的固定并绷紧。在转角、砌
体墙端部应用吊线锤根据楼层墙体边线向上确定顶部墙边线，挂竖向控制线控制墙体 边和垂直度。
水平挂线
竖向挂线
水平挂线
阳台位置及屋面女儿墙等使用灰砂砖砌筑，禁止使用加气块
4、过梁设置（大于等于300）：
4、小于300门垛：设置为砼现浇。
与混凝土柱、墙相连结的墙垛水平长度<300时,可支模浇筑 混凝土，设置U型水平钢筋‚ 6@300锚入墙、柱内,顶角配筋2„ 根三级钢8;
5、植筋： 植筋长度不小于10d及100mm中的最小值。拉结筋外伸长度 不小于700mm，拉结筋通常放置（需绑扎）。 竖向钢筋留置搭接长度64d。
使用小块砖，排版不合理
排版合理
高度22cm
顶砖斜砌 角度
实心砖 200导墙
顶砖砌筑
×
×
√
顶砖砂浆不饱满现象
外立面顶砖关注度低， 质量差
砂浆不饱满
顶砖预留高度及顶部砂浆饱满度
顶 砖 砌 筑 效 果
外立面砌筑效果
勾 缝 清 扫
拉结筋设置在阴槎
正确
边 框 柱 拉 结 筋 满 设
栏杆预制 混凝土块 退台砌筑 法
砌体施工及砼反坎要求、十条红线规定
一、砼反坎设置要求
1、构造柱按照构造柱布置图布置，有问题及时沟通。 2、门窗宽度≥2.4m，两边设置构造柱。小于2.4m， 大于1.5m的两边设置砼边框（C20，竖向钢筋为8， 箍筋间距6@200）。
3、构造柱截面为200X墙厚，外墙、楼梯间的主筋为 4„ 根三级钢12，内墙为4根三级钢„ 10，箍筋为‚ 三级钢 6@200。 4、窗台压顶设置（大于等于
混凝土坎台、翻边高度规范要求
混凝土坎台、翻边高度规范要求
砌体结构工程施工质量验收规范（GB50203—2011）
9.1.6 在厨房、卫生间、浴室等处采用轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块砌筑墙体时，墙底部宜现浇混凝土坎台，其高度宜为150mm。
民用建筑设计通则（GB50352-2005）
6．12．3 厕浴间、厨房等受水或非腐蚀性液体经常浸湿的楼地面应采用防水、防滑类面层，且应低于相邻楼地面，并设排水坡坡向地漏；厕浴间和有防水要求的建筑地面必须设置防水隔离层；楼层结构必须采用现浇混凝土或整块预制混凝土板，混凝土强度等级不应小于C20；楼板四周除门洞外，应做混凝土翻边，其高度不应小于120mm。
经常有水流淌的楼地面应低于相邻楼地面或设门槛等挡水设施，且应有排水措施，其楼地面应采用不吸水、易冲洗、防滑的面层材料，并应设置防水隔离层。
建筑地面设计规范（GB50037-2013）
6.0.14地漏四周、排水地沟及地面与墙面连接处的隔离层，应适当增加层数或局部采用性能较好的隔离层材料。
地面与墙面连接处隔离层应翻边，其高度不宜小于150mm。
6.0.17厕浴间和有防水要求的建筑地面应设置防水隔离层。
楼层结构应采用现浇混凝土，混凝土强度等级不应小于C20；楼板四周除门洞外，应做混凝土翻边，其高度不应小于200mm。
坎台是沉板后，形成的板面高差，这个高差纯粹是相邻板面标高相差的尺寸；而翻边的高度尺寸与降板的高差没有必然关系。
虽然它两都用在卫生间隔墙，同样起着挡水隔潮作用。
混凝土反坎和小砖设置要求
混凝土反坎和小砖设置要求首先，混凝土反坎的设置要求如下：1. 反坎的高度和宽度应符合设计要求，一般要满足施工和使用的要求，一般来说，其高度一般不小于75mm，宽度一般不小于100mm。
2.反坎的材质应选用强度高、耐久性好的混凝土材料，以确保反坎的稳定性和承载能力。
3.在设置混凝土反坎时，需要考虑龙骨、柱子等主体结构的位置和形状，保证其贴合，以提高反坎的稳定性。
4.反坎表面应平整光滑，无明显的裂缝和麻面现象，同时要保证其与混凝土结构之间的粘结牢固。
其次，小砖的设置要求如下：1. 小砖的尺寸要符合设计要求，常见的小砖尺寸有230mm×115mm×75mm，230mm×150mm×115mm等。
2.小砖的材质应选择质量好、强度高的砖块，如普通红砖、空心砖等。
3.在设置小砖时，需要考虑墙体结构的强度和稳定性，确保小砖与墙体之间的结合紧密。
4.小砖的填充应均匀、密实，砖缝应匀称、一致，不得出现脱漆、掉皮、起翘等现象。
5.在设置小砖时，要注意砖缝的处理，一般采用砂浆填充的方式填充砖缝，填充时要保持整齐、平整。
最后，除了上述设置要求外，混凝土反坎和小砖在施工过程中还需要注意以下几个方面：1.施工前需对施工现场进行勘测，确定墙体的结构和尺寸，然后根据设计要求制定施工方案。
2.施工现场的环境要保持干燥，避免混凝土和砖块由于潮湿而影响施工质量。
3.在施工过程中，要对混凝土反坎和小砖进行定期的检查，发现质量问题及时处理，确保施工质量。
4.所使用的混凝土和小砖要符合国家标准和规范，确保其质量符合要求。
总之，混凝土反坎和小砖的设置要求包括材质、尺寸、施工技术等方面，这些要求可以保证施工质量和使用安全。
在施工过程中，要严格按照相关要求进行操作，加强质量监控，确保工程的可靠性和耐久性。
混凝土反坎管控要点
标准要点
图 示
无地下室首层有水房间反坎应从 结构地梁顶开始设置，至建筑饰
面层不少于200mm（或在内侧设
防潮层）
混凝土反坎
FS-FK
室内反坎设置要求
标准要点
图 示
屋面出入口、管井、高出屋面建 筑物外墙应设置混凝土反坎，反 坎高度不应低于屋面完成面以上 300mm（应根据屋面构造做法 及找坡高度推算反坎高度）
混凝土反坎导则
常见质量问题——施工管控不到位
1、有防水要求的房间（厨卫间）、突出外墙的构造板（空调板 等）墙体底部未设混凝土反坎 2、屋面、露台、层间退台外墙底部未设混凝土反坎
3、屋面女儿墙及突出屋面的管井、烟道井未做现浇砼结构，或
不满足设计要求 4、管井门口和出屋面门口未设置挡水坎 5、混凝土反坎高度不满足设计要求
标准要点
图 示
反坎应从结构板顶开始，至高出 相邻房间楼地面建筑饰面层不少
于200mm，反坎宽度同墙厚
卫生间、厨房、浴室、水暖管件 及机房等有水房间隔墙应设置反 坎Leabharlann 强弱电管井、配电房、电梯井道
周边墙体（包括门口）应设置反 坎
空调板、开敞式阳台及走廊沿外 墙处应设置反坎
混凝土反坎
FS-FK
室内反坎设置要求
屋面女儿墙应为钢筋混凝土结构， 不允许使用砌体
混凝土反坎
FS-FK
屋面反坎要求
标准要点
图 示
反坎与结构楼板水平施工缝应凿 毛 反坎混凝土强度等级不小于C20， 并振捣密实 管线不应穿过混凝土反坎 反坎不应用穿墙螺杆支模
混凝土反坎
FS-FK
混凝土反坎施工要求
6、反坎与结构楼板交界处未凿毛
混凝土反坎和小砖设置要求
混凝土反坎和小砖设置要求一、地下室负二层、普通墙体反坎地下室负二层建筑做法：100mm厚碎石+100mm厚砼地面（或找坡）无特殊要求的砖墙设置混凝土小砖400mm高防潮如是卫生间房间墙体底部，应设置400mm高混凝土反坎注意：墙体门洞砌筑时应计算好建筑地面高度、门槛高度，避免返工。
、设备房墙体反坎此处有几个问题需设计明确：（1）地下室设备房或防火门的门槛设置有什么规律，便于现场施工核对图纸（2）地下室设备房的门槛全部是采用C20细石混凝土浇筑吗（3）地下室施工时，先做砌筑墙体，最后才来做100mm厚碎石+100砼地面，墙体底部是否需增加预留排水管二、地下室负一层、普通墙体反坎地下室负一层建筑做法：100mm厚混凝土地面找平（或找坡）无特殊要求的砖墙设置混凝土小砖300mm高防潮如是卫生间房间墙体底部，应设置300mm高混凝土反坎C5栋地下室负一层，有非机动车库改造成卫生间、淋浴室，改造后的建筑地面比结构面高550mm，所以此处应做750高的混凝土反坎。
改造前图纸改造后图纸、设备房三、地上部分、客厅出阳台处必须设置200mm高混凝土反坎客厅出阳台平面图客厅出阳台立面图、外墙反坎外墙加气混凝土砌块必须设置100高混凝土导墙。
此条为公司防水体系要求的。
、厨房、卫生间反坎厨房、卫生间周边墙体下设200高同墙体厚混凝土反坎，反坎高出防水房间建筑地面150mm。
此条为公司防水体系要求的。
、内墙底部小砖内墙加气混凝土砌块墙体（无防水要求的墙体）底部可不设混凝土小砖，但可用小砖调节加气块的砌筑模数。
此条为新规范允许的。
特别注意：C1C2栋中的35复式房间，改造后不是成品卫浴，是普通土建卫生间做法，砌筑时应在底部设置混凝土反坎，具体长度和高度需根据改造后的卫生间的建筑地面高度确认。
、标准层卫生间改造前图纸：标准层都有卫生间，如下图改造后图纸：标准层卫生间拆除，如下图注意：改造前的墙体混凝土反坎是否需要做还要确认，这个是图纸疑问、其它反坎设置要求高度不超过1.5m的屋面女儿墙全部为现浇砼结构，超过1.5m高采用砖砌时，构造柱间距不大于3m，截面尺寸为180*墙厚，配4ф12纵筋及ф6@200箍筋，压顶截面为120*墙厚，配2ф12纵筋及ф6@200箍筋。

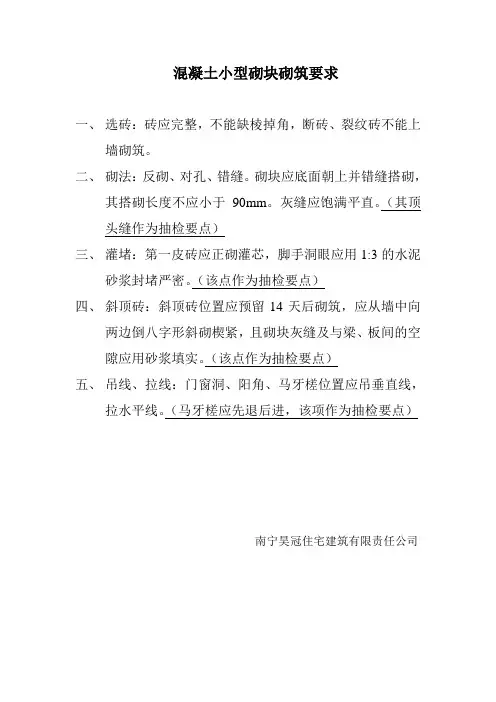

混凝土小型砌块砌筑要求
混凝土小型砌块砌筑要求
一、选砖：砖应完整，不能缺棱掉角，断砖、裂纹砖不能上
墙砌筑。
二、砌法：反砌、对孔、错缝。
砌块应底面朝上并错缝搭砌，
其搭砌长度不应小于90mm。
灰缝应饱满平直。
（其顶
头缝作为抽检要点）
三、灌堵：第一皮砖应正砌灌芯，脚手洞眼应用1:3的水泥
砂浆封堵严密。
（该点作为抽检要点）
四、斜顶砖：斜顶砖位置应预留14天后砌筑，应从墙中向
两边倒八字形斜砌楔紧，且砌块灰缝及与梁、板间的空
隙应用砂浆填实。
（该点作为抽检要点）
五、吊线、拉线：门窗洞、阳角、马牙槎位置应吊垂直线，
拉水平线。
（马牙槎应先退后进，该项作为抽检要点）
南宁昊冠住宅建筑有限责任公司。
混凝土反坎、砌体、砼、抹灰、模板等的施工工艺流程与要点
混凝土反坎的施工工艺流程与要点1、厨房、卫生间、外露阳台底部设置混凝土反坎，高度20CM2、外露的飘板（如空调板、外露腰线）的上部设置反坎，空调板的反坎长度为空调板的长度另加10CM，高度20CM3、落地窗的底部设置反坎，高10CM，表面做成斜面（里高外低），高差1～2CM4、首先对该部位进行放线5、对该部位进行凿毛、清理6、先安装压脚板7、安装好模板，并用夹具夹好8、浇混凝土时，要用钢筋插密实9、对混凝土表面收光之前，先对模板两侧进行敲打，在进行收光10、拆完模，养护1～2天11、清理完现场注意：严禁用铁丝对模板进行对拉砌体施工工艺流程与要点1、放线（墙体与门洞线）2、在每一个楼层有墙体的部位弹出1米线（目的是控制该层的所有砌体的水平灰缝在同一平面）3、根据1米线和砌块的高度控制拉结筋（一般距地面700mm设第一道，上面间距为500mm--聪）的位置，20厚墙为2根（平行的两根--聪），长80～100CM，10厚墙为1根，长80～100CM，有圈梁的地方，控制好圈梁的位置，电梯井边由于安装导轨特别注意标高4、砌墙之前，先进行吊线，并挂好垂直控制线5、由于楼面的标高不一致，砌体下面的部分用灰砂砖找平(按规范要求不小于20CM)6、上面部分由于梁和板的高度不同，可以根据情况向上砌，但最上面一皮砖必须用小砖砌，并砌成丁形，上面预留18～20CM砌斜顶砖砌筑要点：1、小砖上墙之前，先进行浇水湿润2、上下排砌体必须错开20CM3、两边起头的砌体必须用钢锯锯，保持美观4、破损比较严重的砌体不准上墙（5**2CM）5、门窗边用混凝土砌块，门为低下第二个起，每隔2皮砖设一个，两边对称设置，窗每边2个，位置适中6、外墙的砌体砂浆必须100%饱满，并对砌体进行内外勾缝（特别是砖与混凝土接触面）7、夏天砂浆必须在2～3小时内用完，冬天在4小时之内用完，否则发现进行处罚8、每天的砌筑高度不超过米，每堵墙分两天砌完9、门窗过梁为超过门窗每边30CM，万科以前30CM，现在40CM，规范为24CM，窗台为现浇混凝土，每边伸入墙30CM，内高外低，高差2～3CM10、严禁出现混砌现象（小砖与砌体砌在一起）11、高度大于4M设置圈梁，长度大于5M设置构造柱斜顶砖的施工工艺与要点1、在该层最后一堵墙砌完后15天，才能开始砌筑2、墙长在3米之内，设置一个三角形砌块，3～5米设2个3、砌筑前先对砖进行浇水湿润，并对墙体上部的砖养护一次（提前2～3小时）4、砌筑时砂浆一定要饱满，一定要挤压，使砂浆外流，而不是进行补浆5、对于20墙，可以进行两面砌筑（先进行一边，在另一边）6、外墙的砌筑砂浆一定要饱满，否则会引起渗水7、砌筑完成后，对砂浆进行勾缝8、斜顶砖的三角形是由混凝土制作的9、斜顶砖完成后2～3天，开始对水电线槽进行打凿，安装及固定线管，但离线盒50～60CM处不能固定（线盒暂不能安装）10、现场清理干净窗边塞缝与防水施工的要点1、窗边是混凝土柱或剪力墙的，先对混凝土打磨一下，在进行甩浆（并对浆养护1～2天），确保质量符合要求2、水份为：开始时是松散的，捏紧不松即可3、施工前一天，对所要封堵的窗进行浇水养护2～3次，并清理干净4、封堵时两边同时用力，封堵严密密实5、特别对窗边四个角的封堵更要注意6、对于缝隙较小的部位，可以用发泡剂进行代替，注意上下必须到位，不能留有空隙7、施工完成后要养护2～3天（夏天可以延长1～2天），否则砂浆与墙体与窗之间会开裂，容易出现渗水8、要分批的对每个窗进行验收，用小锤锤击是否空鼓（长度大于10CM，进行返工）9、窗外围涂两层防水材料10、清理现场内墙抹灰的施工工艺与要点1、对房间进行放线，确定房间的方正度2、对混凝土表面进行打磨，上面严禁留有木屑，并用水冲洗干净，然后进行甩浆（要求对所有的浆进行验收），混凝土表面为满浆，砌块表面必须达到50%以上，砖不用。
混凝土反坎管控要点
THANKS
感谢观看
作用
主要起到防水、挡水的作用，防止水 流进入室内或重要区域，保证建筑物 的正常使用和安全。
混凝土反坎的类型
01
02
03
基础反坎
设置在基础地面的混凝土 反坎，用于防止地下水、 雨水等进入基础部位。
卫生间反坎
设置在卫生间地面的混凝 土反坎，用于防止卫生间 内的水外流。
设备间反坎
设置在设备间地面的混凝 土反坎，用于防止设备间 内的水外流。
定期检测
定期对混凝土反坎进行检测，检查其结构安 全性和耐久性。
混凝土反坎的寿命及更换
设计寿命
根据混凝土反坎的设计和使用环境，其寿命一般在50年以上。
更换条件
当混凝土反坎出现严重损坏、无法满足使用要求或达到设计寿命 时，需要进行更换。
更换方法
根据具体情况选择合适的更换方法，如局部修复、整体更换等。
04
准备材料
根据施工方案，准备足够的混凝土、钢筋等材料，确保材料质量符 合要求。
检查设备
对施工所需的设备进行检查和维护，确保设备正常运行，满足施工 需要。
施工过程中的要点
控制配合比
根据设计要求，控制混凝土的 配合比，确保混凝土的强度、
耐久性等性能符合要求。
钢筋安装
按照设计图纸要求，正确安装 钢筋，确保钢筋的位置、间距 、数量等符合规范要求。
CATALOGUE
混凝土反坎的质量问题及解决方案
常见质量问题
开裂
反坎混凝土表面出现裂缝，可能是由 于收缩、温度变化或施工不当引起。
渗漏
反坎接缝处出现渗水现象，影响建筑 物的正常使用和结构安全。
强度不足
反坎混凝土抗压强度未达到设计要求 ，影响其承载能力和耐久性。
混凝土反坎和小砖设置要求
混凝土反坎和小砖设置要求一、地下室负二层、普通墙体反坎地下室负二层建筑做法：100m山石^石+100mnS碎地面(或找坡)无特殊要求的砖墙设置混凝土小砖400mm(防潮如是卫生间房间墙体底部,应设置400mnW混凝土反坎注意：墙体门洞砌筑时应计算好建筑地面高度、门槛高度,防止返工.、设备房墙体反坎此处有几个问题需设计明确：(1)地下室设备房或防火门的门槛设置有什么规律,便于现场施工核对图纸(2)地下室设备房的门槛全部是采用C20细石混凝土浇筑吗(3)地下室施工时,先做砌筑墙体,最后才来做100mn1M¥石+100碎地面,墙体底部是否需增加预留排水管二、地下室负一层、普通墙体反坎地下室负一层建筑做法：100mnB混凝土地面找平(或找坡)无特殊要求的砖墙设置混凝土小砖300mnW防潮如是卫生间房间墙体底部,应设置300mnW混凝土反坎C5栋地下室负一层,有非机动车库改造成卫生间、淋浴室,改造后的建筑地面比结构面高550mm所以此处应做750高的混凝土反坎改造前图纸蛙i“都』恻ad改造后图纸、设备房三、地上局部、客厅出阳台处必须设置200mnW混凝土反坎客厅出阳台立面图、外墙反坎外墙加气混凝土砌块必须设置100高混凝土导墙.此条为公司防水体系要求的.客厅出阳台平面图、厨房、卫生间反坎厨房、卫生间周边墙体下设200高同墙体厚混凝土反坎,反坎高出防水房间建筑地面150mm此条为公司防水体系要求的、内墙底部小传内墙加气混凝土砌块墙体〔无防水要求的墙体〕底部可不设混凝土小砖,但可用小砖调节加气块的砌筑模数.此条为新标准允许的.特别注意：C1C2栋中的35复式房间,改造后不是成品卫浴,是普通土建卫生间做法,砌筑时应在底部设置混凝土反坎,具体长度和高度需根据改造后的卫生间的建筑地面高度确认.、标准层卫生间改造前图纸：标准层都有卫生间,如下列图改造后图纸：标准层卫生间撤除,如下列图注意：改造前的墙体混凝土反坎是否需要做还要确认,这个是图纸疑问、其它反坎设置要求高度不超过1.5m的屋面女儿墙全部为现浇碎结构,超过1.5m高采用砖砌时,构造柱间距不大于3m截面尺寸为180*墙厚,配4力12纵筋及力6@200®筋,压顶截面为120*墙厚,配2力12纵筋及力6@2001筋.此条为公司防水体系要求的.室外楼梯临边、与房间墙体的交接处设置200高混凝土反梁或反坎,楼梯板嵌入墙体.此条为公司防水体系要求的.屋面、露台和房间墙体的交接处设置350高的混凝土反梁或反坎(反坎与屋面一次浇筑)；此条为公司防水体系要求的.、设计要求轻质砖墙用于外墙、厨房、卫生间、浴室及砖砌栏板底部和管井四边底部时,墙根部应采用C20细石混凝土200高,宽度同墙身,与结构同时浇筑,门洞处不设；此处有几个问题需设计明确：(1)管井是指哪些设备房(2)与结构同时浇筑有困难,都是二次凿毛施工(3)门洞处不设是指可以用小砖或加气块做门槛吗。
混凝土反坎管控要点
混凝土反坎管控要点关键信息项：1、混凝土反坎的设计要求2、施工材料的质量标准3、施工工艺流程与技术要点4、质量检查与验收标准5、成品保护措施6、安全注意事项11 混凝土反坎的设计要求111 反坎的位置和尺寸应根据建筑设计图纸确定，确保符合防水、防潮等功能要求。
112 反坎的高度应满足相关规范和设计标准，一般在 200mm 以上。
113 反坎的配筋应按照设计要求进行设置，确保其承载能力和稳定性。
12 施工材料的质量标准121 水泥应选用符合国家标准的硅酸盐水泥、普通硅酸盐水泥等，其强度等级应符合设计要求。
122 砂应采用中砂，含泥量不得超过 3%，泥块含量不得超过 1%。
123 石子应选用粒径在 5 25mm 之间的连续级配石子，含泥量不得超过 1%，泥块含量不得超过 05%。
124 钢筋的品种、规格、性能应符合设计要求，并有质量证明书和检验报告。
125 混凝土的配合比应根据设计要求和原材料性能，通过试验确定。
13 施工工艺流程与技术要点131 基层处理清理基层表面的杂物、灰尘和油污，确保基层平整、干净。
对基层进行凿毛处理，增加混凝土与基层的粘结力。
132 模板安装模板应选用强度高、刚度好的材料，如钢模板、木模板等。
模板安装应牢固、严密，防止漏浆。
模板的尺寸和位置应符合设计要求，偏差应在允许范围内。
133 钢筋绑扎钢筋的绑扎应符合设计要求和规范规定，间距均匀，绑扎牢固。
钢筋的保护层厚度应符合设计要求，一般为 25mm 左右。
134 混凝土浇筑混凝土浇筑前，应检查模板、钢筋等是否符合要求，并浇水湿润基层。
混凝土应分层浇筑，每层厚度不宜超过 500mm，振捣密实，防止出现蜂窝、麻面等质量缺陷。
混凝土浇筑过程中，应注意观察模板、钢筋等的情况，如有变形、移位等应及时处理。
135 混凝土养护混凝土浇筑完成后，应及时进行养护，养护时间不少于 7 天。
养护方法可采用覆盖浇水养护、薄膜养护等，保持混凝土表面湿润。
首层外墙设置反坎规范
首层外墙设置反坎规范《首层外墙设置反坎规范》一、反坎简介反坎是一种综合性的汽水压引擎技术，具有优越的节能效果，可降低建筑物能耗，改善室内舒适度，当今已成为建筑被外墙的完整性和节能减排的保障技术。
一般来讲，反坎是指将建筑外墙下方的屋架和墙体进行设计、施工和操作，以达到有效隔热、保温、降低能耗以及改善室内环境的目的。
二、反坎设置要求1、施工材料要求在施工时要尽量选择环保、耐腐蚀的材料，且要求材料性能品质较好。
避免使用一次性或廉价的材料。
常用的施工材料包括钢筋混凝土、钢材板材、各种砂浆以及测绘等材料。
2、施工过程的细节在施工过程中，对反坎的施工要求也要特别注意。
木架屋架要正确布置，安装时要牢固，且应时刻注意水平性、垂直性、平坦度以及贴切度等细节。
3、节能减排此外，为了达到节能减排目的，还要注意选择环保节能的控制系统，采用数字化控制技术，准确的设置温度，根据天气变化对节集耗能作出及时的调节，以节约能耗。
三、专业工作小结由于首层外墙的设置反坎的工作十分专业，所以应该由有经验的队伍进行施工，保证工作质量。
1、施工协议设置反坎之前，应充分明确施工协议，以免出现施工质量不达标，延误工期等问题，导致客户损失。
2、施工日志施工过程中，要定期填写施工日志，全面记录反坎过程中采取的措施和施工情况，以便清晰明了。
3、施工安全施工安全也是一项非常重要的工作，在施工期间，要严格执行安全措施，在使用安全用具等方面，要求十分严格。
四、总结一套完善的设置反坎规范，对于减少建筑物能耗，改善室内环境，提高建筑外墙的完整性具有重要的意义。
施工的细节要求十分严格，施工安全要严格遵守，施工日志要全面记录，才能保证反坎工程达到规定的节能要求。
混凝土反坎的施工工艺流程与要点
混凝土反坎的施工工艺流程与要点
技术交底记录
工程名称：XX项目二标工程
施工单位：XXX
交底日期：2019年10月16日
交底提要：分项工程名称为二次结构反坎剔凿，支模交底。
为了保证工程卫生间、厨房、生活阳台、水井、及大线条迎水面、及室内板与空调外机板平位置不渗水，制定以下交底：
混凝土反坎的施工工艺流程与要点
1.卫生间、厨房、生活阳台及大线条迎水面、及室内板与
空调外机板底部设置C20混凝土反坎，高度为结构面上翻
200mm。
2.水井位置设置400mm高反坎高度为结构面起算。
3.首先对该部位进行放线。
4.对该部位进行凿毛、清理。
5.先安装压脚板。
6.安装好模板，并用夹具夹好。
7.浇混凝土时，要用钢筋插密实。
8.对混凝土表面收面之前，先对模板两侧进行敲打，在进行拉毛。
9.拆完模，养护3天以上。
10.清理完现场。
注意：1.严禁用铁丝、螺杆对模板进行对拉。
2.卫生间厨房严禁使用混凝土内撑。
施工顺序：放线—定位--凿毛---验收--支模及加固--验收--浇筑混凝土--拆模--养护不少于3天。
剔凿效果：支模前剔凿图片、剔凿面要高出反坎完成面30mm左右。
卫生间、落地窗、外砖墙、女儿墙、阳台反坎施工标准做法
20 厨房、卫生间、阳台、外走道、露台反坎
和落地窗窗台、女儿墙施工标准做法
20.1 工艺原理
本标准做法是根据渗漏水质量通病设计了统一标准的施工做法。
20.2 工艺流程
20.2.1反坎、窗台、女儿墙一次随楼面整体浇筑工艺：
20.2.2反坎、窗台、女儿墙二次浇筑工艺：
20.3 反坎、窗台、女儿墙一次随楼层整体浇筑施工要点（优先推荐）20.3.1 在梁板钢筋绑扎完毕后，应按照反坎、窗台或女儿墙设计位置准确放线定位。
20.3.2 支设反坎、窗台、女儿墙吊模，各部位吊模及浇筑混凝土高度要求如下：
1 厨房、卫生间反坎高度不低于200mm；
2 落地窗窗台高度为设计高度；
3 阳台、露台、外走道反坎高度为设计反坎高度；
4 女儿墙一次浇筑高度不得低于500mm。
20.3.3所有反坎及窗台、女儿墙混凝土应在楼面混凝土初凝前浇筑，严禁出现施工冷缝。
20.3.4 混凝土浇筑顶面应压实找平，标高一致。
20.4 反坎、窗台、女儿墙二次浇筑施工要点
20.4.1支设模板前对反坎、窗台、女儿墙部位充分凿毛，凿毛面积不少于95%，凿毛深度以露出半石子为宜；
20.4.2对凿毛部位冲洗干净后再支设模板，采用U形卡固定，间距为300；20.4.3 混凝土浇筑前基层湿润并涂刷掺3-5%的108胶浓素水泥浆一道；
20.4.4 混凝土浇筑前需铺设30-50mm厚度同混凝土强度等级的砂浆；
20.4.5 混凝土强度等级不低于C20并符合设计要求，顶面应压实找平，标高一致。
图20-1 反坎二次浇筑支模图图20-2 反坎一次浇筑支模图
图20-3 卫生间反坎浇筑后实物图图20-4 外墙落地窗窗台拆模后实物图。
混凝土反坎、砌体、砼、抹灰、模板等的施工工艺流程与要点
混凝土反坎、砌体、砼、抹灰、模板等的施工工艺流程与要点混凝土反坎的施工工艺流程与要点1、厨房、卫生间、外露阳台底部设置混凝土反坎，高度20CM2、外露的飘板（如空调板、外露腰线）的上部设置反坎，空调板的反坎长度为空调板的长度另加10CM，高度20CM3、落地窗的底部设置反坎，高10CM，表面做成斜面（里高外低），高差1～2CM4、首先对该部位进行放线5、对该部位进行凿毛、清理6、先安装压脚板7、安装好模板，并用夹具夹好8、浇混凝土时，要用钢筋插密实9、对混凝土表面收光之前，先对模板两侧进行敲打，在进行收光10、拆完模，养护1～2天11、清理完现场注意：严禁用铁丝对模板进行对拉砌体施工工艺流程与要点1、放线（墙体与门洞线）2、在每一个楼层有墙体的部位弹出1米线（目的是控制该层的所有砌体的水平灰缝在同一平面）3、根据1米线和砌块的高度控制拉结筋（一般距地面700mm设第一道，上面间距为500mm--聪）的位置，20厚墙为2根（平行的两根--聪），长80～100CM，10厚墙为1根，长80～100CM，有圈梁的地方，控制好圈梁的位置，电梯井边由于安装导轨特别注意标高4、砌墙之前，先进行吊线，并挂好垂直控制线5、由于楼面的标高不一致，砌体下面的部分用灰砂砖找平(按规范要求不小于20CM)6、上面部分由于梁和板的高度不同，可以根据情况向上砌，但最上面一皮砖必须用小砖砌，并砌成丁形，上面预留18～20CM砌斜顶砖砌筑要点：1、小砖上墙之前，先进行浇水湿润2、上下排砌体必须错开20CM3、两边起头的砌体必须用钢锯锯，保持美观4、破损比较严重的砌体不准上墙（5*2.5*2CM）5、门窗边用混凝土砌块，门为低下第二个起，每隔2皮砖设一个，两边对称设置，窗每边2个，位置适中6、外墙的砌体砂浆必须100%饱满，并对砌体进行内外勾缝（特别是砖与混凝土接触面）7、夏天砂浆必须在2～3小时内用完，冬天在4小时之内用完，否则发现进行处罚8、每天的砌筑高度不超过1.5米，每堵墙分两天砌完9、门窗过梁为超过门窗每边30CM，万科以前30CM，现在40CM，规范为24CM，窗台为现浇混凝土，每边伸入墙30CM，内高外低，高差2～3CM10、严禁出现混砌现象（小砖与砌体砌在一起）11、高度大于4M设置圈梁，长度大于5M设置构造柱斜顶砖的施工工艺与要点1、在该层最后一堵墙砌完后15天，才能开始砌筑2、墙长在3米之内，设置一个三角形砌块，3～5米设2个3、砌筑前先对砖进行浇水湿润，并对墙体上部的砖养护一次（提前2～3小时）4、砌筑时砂浆一定要饱满，一定要挤压，使砂浆外流，而不是进行补浆5、对于20墙，可以进行两面砌筑（先进行一边，在另一边）6、外墙的砌筑砂浆一定要饱满，否则会引起渗水7、砌筑完成后，对砂浆进行勾缝8、斜顶砖的三角形是由混凝土制作的9、斜顶砖完成后2～3天，开始对水电线槽进行打凿，安装及固定线管，但离线盒50～60CM处不能固定（线盒暂不能安装）10、现场清理干净窗边塞缝与防水施工的要点1、窗边是混凝土柱或剪力墙的，先对混凝土打磨一下，在进行甩浆（并对浆养护1～2天），确保质量符合要求2、水份为：开始时是松散的，捏紧不松即可3、施工前一天，对所要封堵的窗进行浇水养护2～3次，并清理干净4、封堵时两边同时用力，封堵严密密实5、特别对窗边四个角的封堵更要注意6、对于缝隙较小的部位，可以用发泡剂进行代替，注意上下必须到位，不能留有空隙7、施工完成后要养护2～3天（夏天可以延长1～2天），否则砂浆与墙体与窗之间会开裂，容易出现渗水8、要分批的对每个窗进行验收，用小锤锤击是否空鼓（长度大于10CM，进行返工）9、窗外围涂两层防水材料10、清理现场内墙抹灰的施工工艺与要点1、对房间进行放线，确定房间的方正度2、对混凝土表面进行打磨，上面严禁留有木屑，并用水冲洗干净，然后进行甩浆（要求对所有的浆进行验收），混凝土表面为满浆，砌块表面必须达到50%以上，砖不用。
外墙混凝土止水坎设置规范
外墙混凝土止水坎设置规范1. 引言外墙混凝土止水坎的设置是建筑工程中非常重要的一环。
它的作用是防止水分渗透进入墙体，保证建筑物的结构安全和耐久性。
本文将介绍外墙混凝土止水坎的设置规范，包括材料选择、施工方法和注意事项。
2. 材料选择2.1 防水材料选择适合的防水材料对于外墙混凝土止水坎的效果至关重要。
常用的防水材料包括：•沥青卷材：具有良好的防水性能和耐久性，适用于常温环境下的混凝土墙体。
•弹性体高分子材料：具有较好的柔韧性和耐久性，适用于温度变化较大的地区。
•涂刷型防水涂料：施工简便，适用于较小面积或者需要修复的部位。
2.2 抗裂材料为了防止外墙混凝土发生裂缝，需要在止水坎内部设置抗裂材料。
常用的抗裂材料包括：•玻璃纤维网格布：具有很好的抗裂性能和耐久性，能够有效防止裂缝的扩展。
•聚丙烯纤维：通过增加混凝土的韧性，防止裂缝的产生和扩展。
•防裂胶带：可粘贴在止水坎的表面，增加抗裂性能。
3. 施工方法3.1 准备工作在进行外墙混凝土止水坎施工之前，需要进行以下准备工作：•清理墙体表面：确保墙体表面干净、平整，并清除杂物和灰尘。
•处理墙体缺陷：修补墙体上的凹凸不平、裂缝等缺陷。
•加固墙体结构：对于存在松动或者破损的墙体结构，需要进行加固处理。
3.2 施工步骤外墙混凝土止水坎的施工步骤主要包括：1.涂刷底涂：使用刷子或者辊筒，将底涂均匀涂刷在墙体表面，确保粘结性能。
2.粘贴防水材料：根据防水材料的要求，将卷材或者涂料粘贴在墙体上，并将其压实。
3.设置抗裂材料：在防水材料上方的止水坎内部，设置抗裂材料，确保混凝土不易出现裂缝。
4.确认密封性能：经过施工后，使用含水量较高的喷淋设备进行喷水测试，确保止水坎的密封性能。
4. 注意事项在进行外墙混凝土止水坎施工过程中，需要注意以下事项：•施工环境：确保施工环境干燥、无风，并避免在雨天或者恶劣天气下进行施工。
•施工质量：严格按照施工规范进行操作，保证施工质量。
•施工温度：根据防水材料的要求，控制施工温度，以免影响粘接效果。
填充墙中混凝土反坎构造柱过梁压顶规范要求做法
填充墙中混凝土反坎构造柱过梁压顶规范要求做法以下内容主要参考《GB50924-2014砌体结构工程施工规范附条文》、《13J104蒸压加气混凝土砌块、板材构造》、《砌体结构设计规范GB50003-2011》。
一、混凝土反坎蒸压加气混凝土砌块强度较低且耐久性较差、吸湿性大等因素，因此部分位置需要设置混凝土反坎。
1、厨房、卫生间（包含卫生间内部的管道井）、浴室及其他用水较多房间和地面环境比较潮湿的房间（例如水暖井），容易对墙体根部侵蚀，墙体底部宜做成150mm高现浇混凝土坎台（这个150mm高是从建筑完成面开始算的，因为考虑到踢脚线粘贴高度，不能在混凝土坎和加气块两种不同材料交接位置，容易造成空鼓现象）。
2）、电井、电梯机房、所有设备用房门槛部位设置素混凝土门槛。
（这些门槛主要起到安全作用，防止外部水流入房内）3）、屋面、露台、层间退台屋面和房间墙体的交接处，设置混凝土反梁或反坎。
有防水要求的楼板、突出外墙的构造板(雨棚、空调板等)，与室内墙体交接处，应设至少200高混凝土反坎。
所有屋面女墙及突出屋面的管井、烟道井必须为现浇砼结构。
二、构造柱1、抗震设防区构造柱设置原则如下：1）、砌体墙的端部（无混凝土墙、柱时）及转角、丁字接头处。
2）、当洞口宽度大于等于2.1m时，应在洞口两侧设置构造柱；洞口宽度小于2.1m时，应在洞口两侧设置钢筋混凝土边框。
（当门型为普通门时，也可采用混凝土预制块嵌入）3）、当墙长大于5m或2倍层高时，应在墙体中部设置构造柱（且墙体与梁底或板底设拉结措施）；4）、外围护墙的阳角（包括悬挑结构的阳角）应设置构造柱；5）、支撑在悬臂梁和悬臂板的墙体，应设置抗裂构造柱，间距小于等于3m。
6) 、屋面女儿墙应设置构造柱，构造柱间距不宜大于4m，构造柱应伸至女儿墙顶并与现浇赶紧混凝土压顶整浇在一起。
7、当有洞口的填充墙尽端至门窗洞口边距离小于240mm时，宜采用钢筋混凝土门窗框；三、过梁、圈梁1、宽度＞300mm的洞口上部，应设置过梁。
砌体施工及砼反坎要求、十条红线规定 PPT
使用小块砖,排版不合理 排版合理
高度22cm
顶砖斜砌 角度
实心砖 200导墙
× ×
顶砖砌筑
√
顶砖砂浆不饱满现象
外立面顶砖关注度低, 质量差
砂浆不饱满
顶砖预留高度及顶部砂浆饱满度
顶 砖 砌 筑 效 果
外立面砌筑效果
勾 缝 清 扫
拉结筋设置在阴槎
正确
边 框 柱 拉 结 筋 满 设
工具
混凝土块预制
预制块
观感效果评分表砌体部分要求
植筋
导墙砌筑,勾缝
砌筑:水平线从砌体两端端部灰缝中插铁钉进行施工线的固定并绷紧。在转角、砌体
墙端部应用吊线锤依照楼层墙体边线向上确定顶部墙边线,挂竖向控制线控制墙体边 与垂直度。
水平挂线
竖向挂线
水平挂线
阳台位置及屋面女儿墙等使用灰砂砖砌筑,禁止使用加气块
竖向挂线水平挂线水平挂线阳台位置及屋面女儿墙等使用灰砂砖砌筑禁止使用加气块使用小块砖排版不合理排版合理高度22cm实心砖200导墙顶砖斜砌角度顶砖砌筑顶砖砂浆不饱满现象外立面顶砖关注度低质量差砂浆不饱满顶砖预留高度及顶部砂浆饱满度顶砖砌筑效果外立面砌筑效果勾缝清扫拉结筋设置在阴槎正确边框柱拉结筋满设退台砌筑法栏杆预制混凝土块窗台压顶锚固不足300mm构造柱支模违规在砌体上开孔入户门砼边框防火门入户门设抱框柱进槎钢筋留槎不正确无过梁施工洞口正确做法空调预留套管预制块水电开槽深度不够且线管未固定电箱大于300mm的洞口增加预制过梁过梁每边锚入墙体300mm
4、过梁设置(大于等于300):
4、小于300门垛:设置为砼现浇。
与混凝土柱、墙相连结的墙垛水平长度<300时,可支模浇筑 混凝土,设置U型水平钢筋‚6300锚入墙、柱内,顶角配筋2„根三 级钢8;
YGC-13-04砌体错误做法
反坎振捣不密实，反坎防水作用无法到位；
反坎必须一次性浇筑到位；
反坎高度必须满足大于等于20cm；反坎有钢筋头伸出；
灰缝必须横平竖直；灰缝过大；
灰缝必须横平竖直；
混砌，拉结筋设置过长；
灰缝未横平竖直；预制块伸入墙体必须为20cm；超过7cm破损为破砖，只可切割使用，不得上墙；未勾缝；
拉结筋过长；
灰缝横平竖直；
混砌，拉结筋设置过长；
卫生间未设置砼反坎；
反坎高度大于等于20cm；
灰缝横平竖直体时要设置两竖一横三线控制砌体；
混砌；
砌体施工应当严一个水平面砌筑上来；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土反坎和小砖设置要求
一、地下室负二层
、普通墙体反坎
地下室负二层建筑做法：100mm厚碎石+100mm厚砼地面（或找坡）
无特殊要求的砖墙设置混凝土小砖400mm高防潮
如是卫生间房间墙体底部，应设置400mm高混凝土反坎
注意：墙体门洞砌筑时应计算好建筑地面高度、门槛高度，避免返工。
、设备房墙体反坎
此处有几个问题需设计明确：
（1）地下室设备房或防火门的门槛设置有什么规律，便于现场施工核对图纸
（2）地下室设备房的门槛全部是采用C20细石混凝土浇筑吗
（3）地下室施工时，先做砌筑墙体，最后才来做100mm厚碎石+100砼地面，墙体底部是否需增加预留排水管
二、地下室负一层
、普通墙体反坎
地下室负一层建筑做法：100mm厚混凝土地面找平（或找坡）
无特殊要求的砖墙设置混凝土小砖300mm高防潮
如是卫生间房间墙体底部，应设置300mm高混凝土反坎
C5栋地下室负一层，有非机动车库改造成卫生间、淋浴室，改造后的建筑地面比结构面高550mm，所以此处应做750高的混凝土反坎。
改造前图纸
改造后图纸
、设备房
三、地上部分
、客厅出阳台处必须设置200mm高混凝土反坎
客厅出阳台平面图
客厅出阳台立面图
、外墙反坎
外墙加气混凝土砌块必须设置100高混凝土导墙。
此条为公司防水体系要求的。
、厨房、卫生间反坎
厨房、卫生间周边墙体下设200高同墙体厚混凝土反坎，反坎高出防水房间建筑地面150mm。
此条为公司防水体系要求的。
、内墙底部小砖
内墙加气混凝土砌块墙体（无防水要求的墙体）底部可不设混凝土小砖，但可用小砖调节加气块的砌筑模数。
此条为新规范允许的。
特别注意：C1C2栋中的35复式房间，改造后不是成品卫浴，是普通土建卫生间做法，砌筑时应在底部设置混凝土反坎，具体长度和高度需根据改造后的卫生间的建筑地面高度确认。
、标准层卫生间
改造前图纸：标准层都有卫生间，如下图
改造后图纸：标准层卫生间拆除，如下图
注意：改造前的墙体混凝土反坎是否需要做还要确认，这个是图纸疑问
、其它反坎设置要求
高度不超过1.5m的屋面女儿墙全部为现浇砼结构，超过1.5m高采用砖砌时，构造柱间距不大于3m，截面尺寸为180*墙厚，配4ф12纵筋及ф6@200箍筋，压顶截面为120*墙厚，配2ф12纵筋及ф6@200箍筋。
此条为公司防水体系要求的。
室外楼梯临边、与房间墙体的交接处设置200高混凝土反梁或反坎，楼梯板嵌入墙体。
此条为公司防水体系要求的。
屋面、露台和房间墙体的交接处设置350高的混凝土反梁或反坎（反坎与屋面一次浇筑）；此条为公司防水体系要求的。
、设计要求
轻质砖墙用于外墙、厨房、卫生间、浴室及砖砌栏板底部和管井四边底部时，墙根部应采用C20细石混凝土200高，宽度同墙身，与结构同时浇筑，门洞处不设；
此处有几个问题需设计明确：
（1）管井是指哪些设备房
（2）与结构同时浇筑有困难，都是二次凿毛施工。
（3）门洞处不设是指可以用小砖或加气块做门槛吗。
