一、光栅衍射基本原理资料
谈谈光栅衍射的原理和应用
谈谈光栅衍射的原理和应用1. 光栅衍射的基本原理光栅衍射是指当光波通过一个具有规则结构的光栅时，光波会在光栅上发生衍射现象。
光栅是一种具有一定周期性的结构，由相互平行、等间距的透明区域和不透明区域交替构成。
在光栅中，透明区域的宽度称为缝宽，不透明区域的宽度称为缝隙。
光栅常见的类型有刻线光栅和石印光栅。
当光波通过一个光栅时，光波会相互干涉，产生明暗相间的光斑模式。
这是因为光栅对光波的传播方向产生了改变，在不同的方向上产生了不同的光程差，导致干涉现象。
根据洛特吕格公式，光栅衍射的主要特点包括衍射角和衍射级数。
1.1 衍射角光栅衍射的主要特点之一是在不同的观测角度下，光栅上的衍射光斑呈现出不同的位置和形状。
观察到的光斑位置和形状由衍射角决定。
衍射角是入射波与相应衍射方向的法线之间的夹角。
1.2 衍射级数衍射级数是指在光栅上观察到的衍射光斑的数量。
光栅会产生一系列的明暗相间的光斑，其中第一级衍射光斑是最亮的，其他级别的光斑随衍射级数的增加逐渐减弱。
衍射级数的数量取决于光栅的周期和光波的波长。
2. 光栅衍射的应用光栅衍射广泛应用于许多领域，如光学仪器、光学通信、光学传感器和光谱分析等。
以下列举几个常见的应用：2.1 光学光谱仪光学光谱仪是利用光栅衍射原理来分析和测量光的频谱特性的仪器。
光谱仪通过光栅衍射将复杂的光波分解成不同频率的光波，从而得到光的频谱信息。
光谱仪广泛用于物质组成分析、光谱测量和光学传感等领域。
2.2 光学通信光栅衍射在光学通信中起到重要的作用。
光栅衍射可用于光的调制和解调，将数据信号转化为光波信号进行传输。
光栅衍射还可用于光纤光栅传感器，通过对光波传播过程的监测和分析，实现对光纤中物理、化学或生物参数的测量。
2.3 衍射成像光栅衍射在成像领域也有广泛应用。
通过光栅衍射，可以改变光波的传播方向和相位分布，实现对光波的操控和控制，进而实现对图像的转换、放大和成像等功能。
衍射成像在光学显微镜、干涉望远镜和光学信息处理等领域得到了广泛的应用。
11大学物理实验光栅衍射
三、数据处理
计算绿光、黄1和黄2三种波长成分的衍射角 及不确定度，正确表示结果。 （分光计测量角度时，B类不确定度取1分） 以绿光的衍射角计算光栅常数d及其不确定度， 正确表示结果（绿光波长为546.1nm） 。
cos d 2 sin
使用上一步计算出的光栅常数和两条黄线的 衍射角计算黄光的波长，并与已知值(p369) 比较，计算定值误差。
光栅衍射
衍射光栅是利用多缝衍射原理使光发生色散的 光学元件，由大量相互平行、等宽、等间距的 狭缝或刻痕所组成。由于光栅具有较大的色散 率和较高的分辨本领，它已被广泛地装配在各 种光谱仪器中。
光栅按不同分类方法可分为透射型和反射型光 栅或振幅型和位相型光栅，本实验使用的是透 射型振幅光栅。
一、实验原理
注意，测量之前务必把望远镜与外刻度盘固 定在一起。
测量衍射角 以绿光为例，转动望远镜，使-1级与分划板 垂线重合，读角位置θ1和θ′1，再测+1级角位 置θ2和θ′2，则1级绿光的衍射角θ为：
1 1 2 1 2 4
测量时，从最右端的黄2光开始，依次测黄2、 黄1，绿光，· · · · · · 直到最左端的黄2光，重复 测量三次。
1、光栅分光原理 光栅透光部分宽为a， 不透光部分宽为b， d=a+b称为光栅常数。
a
d
b
波长为λ的单色平行光垂直照射光栅时，出射角 θ满足如下光栅方程时，得到衍射主极大。
d sin k
(k 0,1,2)
光栅常数d，波长λ以及衍射角θ三个量，已知其 中两个，则第三个可由光栅方程求得。
Leabharlann 黄123 1
黄2
2 3
本实验用分光计的准直管获得平行光，垂直照 射光栅后的衍射图样通过望远镜的物镜聚焦到 分划板上，进行观察和读数。

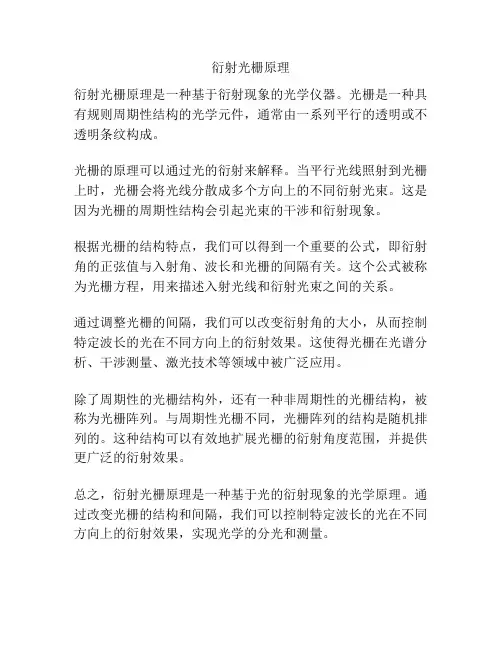

衍射光栅原理
衍射光栅原理
衍射光栅原理是一种基于衍射现象的光学仪器。
光栅是一种具有规则周期性结构的光学元件，通常由一系列平行的透明或不透明条纹构成。
光栅的原理可以通过光的衍射来解释。
当平行光线照射到光栅上时，光栅会将光线分散成多个方向上的不同衍射光束。
这是因为光栅的周期性结构会引起光束的干涉和衍射现象。
根据光栅的结构特点，我们可以得到一个重要的公式，即衍射角的正弦值与入射角、波长和光栅的间隔有关。
这个公式被称为光栅方程，用来描述入射光线和衍射光束之间的关系。
通过调整光栅的间隔，我们可以改变衍射角的大小，从而控制特定波长的光在不同方向上的衍射效果。
这使得光栅在光谱分析、干涉测量、激光技术等领域中被广泛应用。
除了周期性的光栅结构外，还有一种非周期性的光栅结构，被称为光栅阵列。
与周期性光栅不同，光栅阵列的结构是随机排列的。
这种结构可以有效地扩展光栅的衍射角度范围，并提供更广泛的衍射效果。
总之，衍射光栅原理是一种基于光的衍射现象的光学原理。
通过改变光栅的结构和间隔，我们可以控制特定波长的光在不同方向上的衍射效果，实现光学的分光和测量。

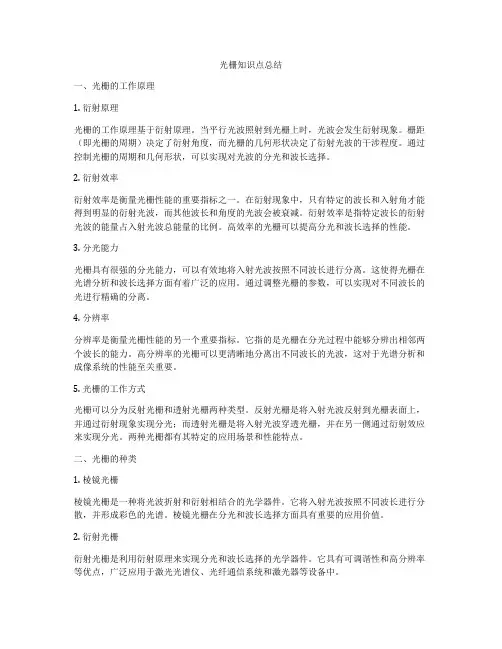

光栅知识点总结
光栅知识点总结一、光栅的工作原理1. 衍射原理光栅的工作原理基于衍射原理。
当平行光波照射到光栅上时，光波会发生衍射现象。
栅距（即光栅的周期）决定了衍射角度，而光栅的几何形状决定了衍射光波的干涉程度。
通过控制光栅的周期和几何形状，可以实现对光波的分光和波长选择。
2. 衍射效率衍射效率是衡量光栅性能的重要指标之一。
在衍射现象中，只有特定的波长和入射角才能得到明显的衍射光波，而其他波长和角度的光波会被衰减。
衍射效率是指特定波长的衍射光波的能量占入射光波总能量的比例。
高效率的光栅可以提高分光和波长选择的性能。
3. 分光能力光栅具有很强的分光能力，可以有效地将入射光波按照不同波长进行分离。
这使得光栅在光谱分析和波长选择方面有着广泛的应用。
通过调整光栅的参数，可以实现对不同波长的光进行精确的分离。
4. 分辨率分辨率是衡量光栅性能的另一个重要指标。
它指的是光栅在分光过程中能够分辨出相邻两个波长的能力。
高分辨率的光栅可以更清晰地分离出不同波长的光波，这对于光谱分析和成像系统的性能至关重要。
5. 光栅的工作方式光栅可以分为反射光栅和透射光栅两种类型。
反射光栅是将入射光波反射到光栅表面上，并通过衍射现象实现分光；而透射光栅是将入射光波穿透光栅，并在另一侧通过衍射效应来实现分光。
两种光栅都有其特定的应用场景和性能特点。
二、光栅的种类1. 棱镜光栅棱镜光栅是一种将光波折射和衍射相结合的光学器件。
它将入射光波按照不同波长进行分散，并形成彩色的光谱。
棱镜光栅在分光和波长选择方面具有重要的应用价值。
2. 衍射光栅衍射光栅是利用衍射原理来实现分光和波长选择的光学器件。
它具有可调谐性和高分辨率等优点，广泛应用于激光光谱仪、光纤通信系统和激光器等设备中。
高阶光栅是一种能够产生高阶衍射光波的光学器件。
它可以实现多级衍射，并对入射光波进行更细致的分光。
高阶光栅在微纳光学领域有着重要的应用。
4. 液晶光栅液晶光栅是利用液晶材料的电光效应来调控光栅的周期和形状，从而实现对光波的分光和波长选择。
光的衍射与光栅原理
光的衍射与光栅原理光的衍射是指光通过一个或多个缝隙或障碍物时，光波会发生偏折和扩散的现象。
这种现象是由光的波动性质所决定的。
光栅则是一种具有规则排列的平行缝隙或波纹，通常用于分光和光谱测量中，通过光栅的衍射可实现光的分离与分光。
本文将详细介绍光的衍射与光栅原理。
一、光的衍射原理光的衍射是由于光波在通过缝隙或障碍物时会发生打扰和干涉而产生的现象。
当光波通过一个缝隙时，光波会以波前为基准，向前方不同方向传播。
在缝隙边缘，光波相遇会出现干涉现象，使得光线在空间中发生弯曲。
根据衍射的几何学理论，光波经过一个狭缝或圆孔时，会辐射成一系列同心的圆环状光斑，称为衍射花样。
衍射花样的大小和形状取决于入射光的波长和缝隙的宽度。
宽度越小，衍射现象越明显。
而波长越长，则衍射角度越大。
光的衍射是光学中重要的现象之一，它使得我们能够观察到物体周围的光线，例如在夜晚看到星星的闪烁。
同时，光的衍射也被广泛应用于光学仪器和技术，如显微镜、望远镜、干涉仪等。
二、光栅原理光栅是由一系列平行排列的平行缝隙或波纹构成的光学元件。
光栅的主要作用是对光波进行衍射，实现光的分离和分光。
光栅通常用于分析光的波长、频率和色散等光学特性。
光栅的原理基于光波通过光栅时会发生衍射现象。
当光波通过光栅时，光波将在光栅的缝隙或波纹间发生干涉和衍射，从而产生一系列光斑。
这些光斑的位置和强度与光栅的参数以及入射光的波长有关。
根据光栅的构造，可以分为透射光栅和反射光栅。
透射光栅是通过在介质中制作一系列平行的缝隙或波纹，使得光波透射并发生衍射。
反射光栅则是将光栅构建在反射介质表面，使得光波反射后再发生衍射。
光栅具有多个缝隙或波纹，并且缝隙或波纹之间的间距严格保持一定规律。
这种规律性使得光栅能够根据光的波长进行分离，产生不同波长的光斑。
通过对这些光斑的测量和分析，可以得到光的波长和频率等信息。
三、光的衍射与光栅应用光的衍射和光栅原理在光学领域有着广泛的应用。
下面介绍几个光学中常见的应用：1. 分光仪：分光仪是利用光栅原理实现光的分光的仪器。
大学物理光栅衍射
大学物理光栅衍射光栅衍射是大学物理中的一项重要内容，它涉及到光的波动性和干涉原理。
本文将从光栅衍射的原理、实验装置、实验方法和结论等方面进行介绍。
一、光栅衍射原理光栅是一种具有周期性结构的衍射器件，它由许多平行且等距的狭缝构成。
当光通过光栅时，会产生一系列明暗相间的衍射条纹，这种现象被称为光栅衍射。
光栅衍射的原理是基于光的波动性和干涉原理。
根据波动理论，光在通过光栅时会产生衍射现象，即光波偏离了直线传播路径。
同时，由于光波的干涉作用，不同狭缝产生的光波相互叠加，形成了明暗相间的衍射条纹。
二、实验装置实验装置主要包括光源、光栅、屏幕和测量工具等。
光源通常采用激光器或汞灯等高亮度光源，以便产生足够的光强度。
光栅是一块具有许多狭缝的透明板，狭缝的数目和间距可以根据实验需要进行选择。
屏幕用于接收衍射条纹，测量工具用于测量衍射条纹的间距和亮度。
三、实验方法实验时，首先将光源、光栅和屏幕按照一定距离放置，确保光束能够照射到光栅上并产生衍射条纹。
然后，通过调整光源的角度和位置，观察衍射条纹的变化。
同时，使用测量工具对衍射条纹的间距和亮度进行测量和记录。
为了获得准确的实验结果，需要进行多次测量并取平均值。
四、结论通过实验，我们可以得出以下1、光栅衍射现象是光的波动性和干涉原理的表现。
2、衍射条纹的间距和亮度受到光源角度和位置的影响。
3、通过测量衍射条纹的间距和亮度，可以推断出光源的角度和位置。
4、光栅衍射现象在光学测量和光学通信等领域具有广泛的应用价值。
大学物理光栅衍射是一个非常重要的实验内容，它不仅有助于我们理解光的波动性和干涉原理，还可以应用于实际生产和科学研究领域。
光，这一神奇的物理现象，是我们日常生活中无处不在的存在。
当我们看到五彩斑斓的世界，欣赏着阳光下波光粼粼的湖面，或是夜空中闪烁的星光，这一切都离不开光的衍射。
在大学物理中，光的衍射是理解波动光学和深入探究光本质的关键。
我们需要理解什么是光的衍射。
光栅衍射原理简述
光栅衍射是一种光波通过光栅（或称光栅板）时产生的衍射现象，它基于光波的干涉和衍射原理。
光栅是一个具有一定周期性结构的光学元件，通常由等距的狭缝或透明区域与不透明区域交替排列而成。
以下是光栅衍射的简要原理：
光波入射：当一束单色光波以特定的波长入射到光栅上时，光波会经过光栅的透明区域或狭缝，同时也会受到光栅的周期性结构影响。
干涉现象：光栅的周期性结构会导致入射光波在各个狭缝或透明区域上发生干涉现象。
这意味着从不同狭缝或透明区域出射的光波会相互叠加，形成一系列明暗相间的光斑。
衍射光束：在光栅上方，干涉产生了一系列不同方向的衍射光束。
这些光束具有特定的角度和波长，构成了光栅衍射的光谱。
光谱分布：衍射光束的角度和强度分布与光栅的周期性、波长以及入射角有关。
通过调整这些参数，可以控制光栅衍射的光谱特性。
观察和应用：光栅衍射的光谱通常可以在屏幕或检测器上观察到。
这种技术在物理学、化学、光学、光谱学、激光技术等领域广泛应用，用于分析光的波长、频率和强度等信息。
总的来说，光栅衍射是一种利用光波的干涉和衍射原理，通过光栅的周期性结构来分散和分析光波的方法。
它是一种重要的光学技术，用于研究和应用光学和波动性质。
初二物理光栅衍射定律推导
初二物理光栅衍射定律推导光栅衍射是光的一种特殊现象，它可以通过光线在光栅上的衍射来解释。
本文将对初二物理中关于光栅衍射定律的推导进行详细介绍。
1. 光栅衍射的基本原理光栅是一种由等距、等宽、相同透过率的平行透光狭缝组成的光学元件。
当平行的单色平面波（即单色光）垂直入射到光栅上时，光栅会改变光的传播方向，导致光在垂直于光栅的平面上发生衍射。
2. 单缝衍射定律回顾在介绍光栅衍射定律前，先回顾一下单缝衍射定律。
当单色光通过一个狭缝时，根据夫琅禾费衍射公式，可以得到衍射角θ和狭缝宽度d 的关系公式为：d·sin(θ)=n·λ其中，d表示狭缝的宽度，θ表示衍射角，n表示衍射级次，λ表示光的波长。
3. 光栅衍射定律的推导对于由N个宽度相等、间距相等的狭缝组成的光栅，我们来推导光栅衍射定律。
首先假设入射光波垂直于光栅，经过光栅后衍射光线的角度为θ。
根据衍射定律，衍射光线满足光栅中各个缝隙中传播的光程差相等的条件。
光程差是指从光栅上一个狭缝到另一个狭缝路径的差值。
根据几何关系，可以得到光程差Δl和衍射角θ的关系公式为：Δl=d·sin(θ)其中，d表示光栅缝隙的间距。
此外，由于光栅是由N个缝隙组成，因此总的光程差ΔL等于单个狭缝的光程差Δl乘以缝隙数量N。
即：ΔL=N·Δl=N·d·sin(θ)根据波程差等于光的波长的整数倍的条件，可得到光栅衍射定律：d·sin(θ)=n·λ其中，d表示光栅缝隙的间距，θ表示衍射角，n表示衍射级次（即亮纹的序号），λ表示入射光的波长。
通过上述推导，我们得到了光栅衍射定律。
这个定律可以帮助我们计算光栅衍射现象中衍射角和光栅参数之间的关系，从而更好地理解和分析光栅衍射现象。
4. 光栅衍射的应用光栅衍射定律在实际应用中有着广泛的应用，例如光谱仪、激光器、衍射光栅等装置都利用了光栅衍射的原理。
通过精确地控制光栅的参数，可以实现对入射光的激发和分离，使得光栅的应用在科学研究、通信技术、光学仪器等领域发挥重要作用。
衍射光栅实验报告
衍射光栅实验报告衍射光栅实验报告一、实验目的1.了解衍射光栅的基本原理及特点2.掌握判读衍射光栅光谱的方法3.了解CD、DVD等信息光盘的读取原理二、实验原理1.衍射光栅原理衍射光栅是一种通过利用光的衍射原理来实现分光的光学元件，它将出射光束分离成几条相互平行的光路，这种光路被称为衍射光谱，由此可得到光的频谱结构。
当光通过一个细缝时，由于光的波动特性，将沿多个方向发射，呈辐射状。
当出射的光线与其他辐射状的光线相遇时，形成了一种交织的、条纹状的光强分布状态，称为衍射。
在这些交织的光线中，有一部分光线会处于同相干状态，这种状态就是一个有序的、有规律的光强分布状态，称为干涉。
衍射光栅结构是通过在一块透明基板上刻制几条平行的刻痕，以便衍生出不同频率和波长的光，这些光呈现出明显的痕迹。
2.CD、DVD读取原理CD（Compact Disc）是一种存在于数字时代的数字光盘。
CD的读取是用激光器从光盘上读出图像信息，这种光线是被反射回传送到激光探测仪中的。
读取CD上的编码信号就是通过收集这些识别码流来实现的。
激光束的直径被限制在0.6-1.0微米的范围内，在这个范围内的尺寸可以达到小于图中的数字。
CD盘上的两道螺旋状的轨道可以覆盖音乐录音带长度的录音。
通过增加激光探测仪的扫描频率，可以将CD盘上的信息移动到播放器中，让它能够播放CD上的信息。
同样地，DVD（Digital Versatile Disk）也是一种数字光盘，是CD的升级版本。
DVD可以存储更多的信息，从而提高数据储存的速度和精度。
DVD光碟在制作过程中也使用了激光束，DVD盘的数据信息是通过摆动激光的方式，读取DVD光盘上的编码信息来快速读取的。
三、实验步骤1.准备实验装置，将光学器材进行组合，将用于实验的器材稳定放置在台子上。
2.将测试样品放置在实验台面上，插上线材，并将光度计固定。
3.打开干涉腔的电源，观察干涉波纹制作，调整电源并确保干涉波纹正确生成。
一、光栅衍射基本原理
，亦即
k紫 k红
，要k 红产生完整的 的第k级 红条纹之后
光栅光谱
由
(a b )sik 红 n k红
( a b ) si k 1 n （ k 1 ） 紫
得
k红 (k1)
ab ab
或 k红 （ k1 ） 紫
7 .6 1 7 k 0 4 1 （ 70 k 1 ）
所以只有 k才满1足上式，所以只能产生一个完
Fij的表示式
F ij C ij [(m )/ 0 ]M ij
• 这里, Cij是与传统等栅距直线刻线相关的 项；
• 而Mij是与变栅距曲线刻线相关的相差修 正项；
• 0是光栅的刻线标称栅距, 由于实际的光 栅间距是变化的, 为与等栅距光栅的光栅 常数d区别, 在此采用 0来表示。
Cij和Mij的直接表达式为:
a6
a5
a4
N
A
a 3
a1
a2
o
X
缝平面G 透 镜
d
L
观察屏 P
o
dsin 焦距 f
得: N 2m (m1,2,… N)k
光栅衍射
暗纹条件:
N 2 m (1 )
又
dsin 2
(m1,2,… N)k
(2)
由(1),(2)得
dsinm (m N,kk0)
N
暗纹间距= 主极大间距 N
缝平面 透镜L
透镜L
B
S
*
a
Aδ f
f
观察屏
· 衍射光相干叠加
p
S: 单色线光源
0
AB a: 缝宽
: 衍射角
1 I / I0
相对光强曲线
中央明纹
衍射图样中各级
衍射光栅物理学原理
衍射光栅物理学原理
衍射光栅是一种利用衍射现象进行光学分光和光谱分析的仪器。
它的物理学原理涉及到光的波动性质和衍射现象。
首先，让我们从光的波动性质来看。
光是一种电磁波，具有波
动特性。
当光通过一个具有周期性结构的光栅时，光波会受到衍射
现象的影响。
光波在通过光栅时会发生弯曲和相位变化，这会导致
光波在光栅后形成一系列亮暗相间的衍射条纹。
其次，衍射光栅的物理学原理还涉及到光的波长和光栅的周期。
根据衍射原理，衍射光栅能够将入射光波按照其波长进行分离，形
成光谱。
这是因为不同波长的光波在通过光栅时会产生不同的衍射角，从而在屏幕上形成不同位置的衍射条纹，实现了光谱的分离和
分析。
此外，衍射光栅的物理学原理还涉及到光栅的结构和性质。
光
栅是由许多平行的透射或反射条纹组成的，这些条纹的间距就是光
栅的周期。
光栅的周期决定了衍射光栅的分辨能力，即能够分离不
同波长光谱的能力。
通常情况下，光栅的周期越小，分辨能力越高。
总的来说，衍射光栅的物理学原理涉及到光的波动性质、衍射现象、光的波长和光栅的周期等因素。
通过光的衍射现象和光栅的结构特性，衍射光栅能够实现光学分光和光谱分析的功能。
希望这个回答能够满足你的要求。
衍射光栅原理
衍射光栅原理衍射光栅是一种利用衍射现象制造的光学元件，它可以对光进行衍射，从而产生干涉条纹，广泛应用于光谱仪、激光器、光学通信等领域。
衍射光栅原理是基于光的波动性和干涉现象，下面我们将详细介绍衍射光栅的原理。
首先，衍射光栅是由一系列平行的透明条纹组成的，这些条纹可以是等宽的透明条纹，也可以是透明-不透明的周期性结构。
当入射光线照射到光栅上时，光波会受到衍射现象的影响，发生弯曲和干涉，最终形成衍射图样。
其次，衍射光栅的原理可以用赫布理论来解释。
赫布理论认为，光波通过光栅时，会被分成许多个次波，这些次波在空间中相互干涉，形成明暗相间的衍射图样。
根据赫布理论，我们可以计算出不同波长的光在衍射光栅上的衍射角度，从而实现光谱分析和波长测量。
另外，衍射光栅原理还涉及到光栅常数和衍射级数的概念。
光栅常数是指光栅上相邻两个透明条纹之间的距离，它决定了衍射光栅对入射光的衍射效果。
而衍射级数则表示在衍射图样中的明暗条纹的级数，它与光波的波长和光栅常数有关。
最后，衍射光栅原理在实际应用中具有重要意义。
通过精确控制光栅的结构和参数，可以实现对入射光的波长、偏振状态等特性的精确调控，从而广泛应用于光谱仪、激光器、光学通信等领域。
同时，衍射光栅还可以用于光学成像、光学信息处理等方面，为光学技术的发展提供了重要支持。
总之，衍射光栅原理是基于光的波动性和干涉现象，利用光栅的周期结构对光进行衍射，从而实现对光波特性的精确调控。
它在光学技术领域具有重要应用，对光学仪器的性能和功能起着关键作用。
希望通过本文的介绍，读者能够更加深入地理解衍射光栅原理，并进一步应用于实际工程中。
光的衍射与光栅的原理
光的衍射与光栅的原理光的衍射与光栅是光学中重要的概念与现象。
光的衍射指的是光通过物体边缘或孔洞时发生的弯曲现象，而光栅则是由许多平行的凹槽所构成的光学元件，能够对光进行衍射并形成特定的衍射图样。
本文将介绍光的衍射和光栅的原理，以及它们的应用。
一、光的衍射原理光的衍射是指当光传播过程中遇到障碍物、孔洞或物体边缘时，会发生弯曲和扩散现象。
这一现象可以用波动理论解释，即光是以波的形式传播的。
光的衍射现象在我们日常生活中有许多实例，例如太阳光照射到窗户上时会出现明暗相间的斑驳光斑，这就是由光的衍射引起的。
光的衍射现象可以通过夫琅禾费衍射公式来计算和描述，该公式为：sinθ = nλ/d，其中θ是衍射角，n是衍射级数，λ是光的波长，d是衍射物品尺寸。
衍射角θ越大，衍射现象就越明显。
当θ趋近于零时，衍射现象也会减弱。
光的衍射现象在科学研究、光学器件设计和实验教学等领域有着广泛的应用。
利用光的衍射可实现光栅分光仪、激光干涉仪、光波导器件等光学设备的设计与制造。
二、光栅的原理光栅是由许多平行的凹槽所构成的光学元件，用于对光进行衍射和分光。
光栅由于其特殊的结构，可以在特定条件下形成明亮的主极大和暗淡的次级极大，使衍射光线出现明显的衍射图案。
对于一维光栅，光栅的凹槽间距决定了衍射光的方向和角度。
当入射光照射到光栅上时，根据衍射原理，光将被分为多个不同角度的衍射光束。
这些衍射光束会与相邻的光束干涉，形成明亮和暗淡的衍射图样。
其中，主极大是衍射图样中最明亮的部分，而次级极大则是暗淡的区域。
光栅是一种重要的光学元件，在分光仪、激光器、摄谱仪等光学仪器中有着广泛的应用。
利用光栅的衍射特性，可以实现光的分光、波长测量和光谱分析等任务。
三、光的衍射与光栅的应用1. 分光仪：光栅分光仪是一种常见的光谱仪器，利用光栅的衍射特性分离光的不同波长成分，实现光的分光和波长测量。
光栅分光仪广泛应用于物理、化学、天文学等领域的光谱分析。
2. 激光干涉仪：光栅可用于激光干涉仪的制造。
光的光栅衍射
光的光栅衍射光栅是一种具有多道平行透射或反射结构的光学元件。
当平行光线照射在光栅上时，经过光栅的衍射现象会产生明暗相间的衍射条纹，这种现象被称为光的光栅衍射。
一、光栅的基本原理光栅由许多等间距的狭缝或者凹凸形成，这些狭缝或者凹凸被称为光栅的栅元。
当平行光线照射到光栅上时，光线会被栅元分散成多个子波，然后这些子波相互干涉形成衍射条纹。
二、光栅的衍射公式假设光栅栅元的间距为d，入射光波长为λ，入射角为θ。
光栅衍射公式可以表示为：mλ = dsin(θ)其中，m为衍射级次，表示同一条纹系列的序号。
三、光栅衍射的特点1. 衍射角的变化：随着光波长的减小，衍射角也会逐渐变大。
2. 衍射级次的增加：随着衍射级次的增加，衍射条纹也会更加密集，形成更多的亮暗间隔。
3. 衍射条纹的宽度：衍射条纹的宽度与光波长和光栅间距有关，光波长越小，光栅间距越大，衍射条纹的宽度越宽。
四、光栅衍射的应用1. 测量光波长：通过精确测量光栅衍射的衍射角和衍射级次，可以计算出光波长的数值。
2. 光谱仪：光栅衍射可以将入射的多色光分散成各个波长的单色光，用于分析和测量光的成分和特性。
3. 光学显微镜：光栅衍射可以提高显微镜的分辨率，使观察对象更加清晰。
4. 光栅标定：光栅衍射可以作为一种标定方法，用于校准仪器或者物理量测量。
五、实验方法及步骤1. 准备光栅：选择合适的光栅，光栅的参数应与实验要求相匹配。
2. 设置实验仪器：将光源和光栅正确安装，调整光线的入射角度，确保平行光照射到光栅上。
3. 观察衍射条纹：通过适当的光学仪器观察、记录衍射条纹的形态和特征。
4. 计算光波长：根据衍射公式和测量到的衍射角和衍射级次，计算出光波长的数值。
光的光栅衍射现象是一种重要的光学现象，它不仅有助于我们深入了解光的性质，还在科学研究和实际应用中发挥着重要作用。
通过实验方法和计算公式，我们可以准确测量光波长，分析光的成分和特性，提高显微镜的分辨率等。
因此，对光栅衍射的研究和应用具有重要的意义和价值。
光栅衍射原理范文
光栅衍射原理范文光栅衍射原理是光学中一项重要的基本原理，是研究光的衍射现象的重要方法之一、光栅衍射是指当光线通过光栅时，由于光栅的存在，在出射光的波前上会出现干涉和衍射现象，形成一条或多条亮纹和暗纹的现象。
光栅衍射具有高分辨本领、高光谱分辨能力以及广泛的应用领域，如光谱仪、液晶显示器等。
光栅衍射的基本原理可以通过惠更斯原理来解释。
根据惠更斯原理，光波在传播过程中，每一点都可以看做是次波源，它发出的波前是球面波。
当波前面受到光栅的干涉时，波阵面上的每一点会发出球面波，由于光栅的作用，这些球面波产生相位差，进而造成干涉和衍射现象。
在进行光栅衍射实验时，首先需要准备一个光栅。
光栅是一种具有规则周期性结构的光学元件，可以将光线按照规则的间隔进行分立和衍射。
常见的光栅类型有分子光栅、干涉光栅和光栅耦合器等。
光栅的参数对光栅衍射产生的影响很大。
光栅的周期（d）是指光栅两相邻刻痕或刻槽之间的距离，它与光栅的线数（N）之间满足关系公式d=Nλ，其中λ为入射光的波长。
另一个重要的参数是光栅的宽度（W），它决定了光线在光栅表面的传播方式。
在光栅衍射实验中，光线从远处垂直地射入光栅。
当光线通过光栅时，将会发生两种主要的现象：衍射和干涉。
衍射是指光线被光栅的刻槽或刻痕分散和散射，而干涉是指光栅上的刻槽或刻痕所形成的多个光源间的干涉。
根据光栅的不同类型，光栅衍射可以分为两种：菲涅尔衍射和管芒涅尔衍射。
菲涅尔衍射是指光栅上的每一个刻槽都可以看做是一个单独的波源。
当光线经过光栅时，每一个刻槽都会发出一个球面波，这些球面波会相互干涉形成干涉条纹。
管芒涅尔衍射是指光栅上的每一个刻槽都被看做是一个波长相近，相位一致的波源。
当光线经过光栅时，每一个刻槽发出的波将形成一组球面波，这些球面波之间会相互干涉形成干涉条纹。
光栅衍射实验中，实验者可以通过调节入射光的波长、光栅的线数和入射角等参数来观察不同的干涉和衍射现象。
通过实验数据的统计和分析，可以得出有关光栅的信息，如光栅的线数、光栅的周期等。
光栅的衍射原理
光栅的衍射原理
光栅是一种具有规则排列的平行凸起或凹陷的结构，它可以将光束分成多个方向上的几束光。
光栅的衍射原理是基于菲涅尔衍射和夫琅禾费衍射的原理。
当平行光束照射到光栅上时，每个光栅单元的凸起或凹陷都会成为一个次级波源。
这些次级波源发出的光波会以球面波的形式向四周传播，这个现象可以用菲涅尔衍射来描述。
当这些球面波达到远离光栅表面的平面上时，它们会相互干涉。
根据夫琅禾费衍射原理，只有当光栅的凹陷或凸起处相位差为整数倍的波长时，才会有明显的衍射现象。
这是因为凹陷或凸起产生相位差，而光栅上的不同位置的光波与相位差不同的波相干叠加，干涉产生衍射。
在衍射现象中，光栅会将入射光束分散成多个方向上的几束光，这些光束的角度和强度由衍射角和光栅参数决定。
光栅的参数包括光栅常数、光栅宽度和光栅厚度等。
光栅的衍射原理不仅可以用于分析光的频谱成分，还可以应用于光学仪器中，如光谱仪和波长选择器等。
此外，光栅的衍射原理也可以用于光栅干涉仪和激光干涉仪等光学测量设备中。
综上所述，光栅的衍射原理基于菲涅尔衍射和夫琅禾费衍射的基本原理，通过光栅上的凸起或凹陷形成的次级波源产生干涉，从而使光束发生衍射现象。
这一现象可以应用于光学测量和光谱分析等领域。
光栅衍射的基本原理
光栅衍射的基本原理宝子！今天咱们来唠唠光栅衍射这个超有趣的物理现象的基本原理哦。
咱先想象一下，有一个光栅，这光栅啊，就像是一个超级有规律的栅栏一样。
它是由好多好多等间距的狭缝组成的呢。
你可以把这些狭缝想象成一群排得整整齐齐的小通道。
当光线这个调皮的小机灵鬼儿照到光栅上的时候啊，就像一群小伙伴要通过这些小通道似的。
可是呢，光它有自己的小脾气，它不是就那么直直地通过就完事儿了。
光其实是一种电磁波，它在通过这些狭缝的时候就会发生衍射现象。
啥是衍射呢？就是光它不再是沿着直线传播啦，而是会向四面八方散开一些。
就好像一群本来排着整齐队伍的小蚂蚁，突然遇到了一些小障碍，然后就开始往周围散开一点了呢。
那对于光栅衍射来说，每个狭缝都会产生自己的衍射光。
这些衍射光啊，就像是一个个小涟漪，它们会相互叠加在一起。
这时候就有好玩的事情发生啦。
如果这些衍射光叠加的时候啊，它们的波峰和波峰刚好碰到一起，波谷和波谷也刚好碰到一起，那这个地方的光就会变得很强很强，就像大家一起齐心协力，力量就变得超级大一样呢。
这就是相长干涉啦。
但是呢，如果波峰和波谷碰到了一起，那它们就会互相抵消，这个地方的光就会变得很弱，甚至没有光了，就像两个人在拔河，力量往相反的方向使，就谁也动不了啦。
这就是相消干涉。
那我们看到的光栅衍射的图案是啥样的呢？那可好看啦。
会有一些明亮的条纹和暗淡的条纹相间排列。
那些明亮的条纹就是相长干涉的地方，暗淡的条纹就是相消干涉的地方。
而且哦，这个衍射图案还和好多因素有关呢。
比如说光栅的狭缝间距，如果狭缝间距大一点，那衍射图案的条纹就会分得开一些；要是狭缝间距小一点，条纹就会挤在一起。
就好像是你在画画，线条之间的距离不一样，画出来的图案就不一样啦。
还有啊，光的波长也很重要。
不同颜色的光波长不一样，所以当不同颜色的光通过光栅的时候，它们产生的衍射图案也会不一样呢。
就像不同性格的小朋友在同一个游乐园里玩耍，表现出来的样子也会不同呀。
衍射光栅实验原理
衍射光栅实验原理
衍射光栅实验原理:
光栅是一种具有定期的平行条纹结构的光学元件。
它可以用于分离和测量光谱，或者用于产生干涉和衍射效应。
衍射光栅实验是一种常见的光学实验，利用光栅的衍射原理来观察和测量光的特性。
光栅的结构是由等距并列的透明线条和不透明间隔组成。
当平行的光线通过光栅时，由于光的波动性质，光线会发生衍射现象。
根据衍射公式，通过光栅的入射光线会发生衍射，形成一系列交替的明暗条纹，称为衍射条纹。
衍射条纹的特征与光栅的参数和入射光的波长有关。
在实验中，将光栅固定在一个支架上，同时保持光源和光屏的位置不变。
通过光栅的透射或反射，观察到的衍射条纹可以用来测量入射光的波长、光栅的线数和光栅的常数等物理量。
测量入射光的波长时，根据衍射条纹的角度和光栅的常数可以使用衍射公式进行计算。
而测量光栅的线数和常数时，可以通过测量衍射条纹的间距并结合光栅的尺寸来计算得出。
衍射光栅实验不仅可以用于测量光的波长和光栅的参数，还可以用于研究光的衍射和干涉现象。
通过观察和分析衍射条纹的形态和分布，可以得出光的波动性质和光学现象的规律。
总之，衍射光栅实验通过衍射现象的观察和测量，可以探索和理解光的特性和行为，是光学研究中常用的实验方法之一。
衍射光栅的工作原理及其在光谱仪中的应用
衍射光栅的工作原理及其在光谱仪中的应用光谱仪是一种用于分析光的仪器，它可以将光分解成不同波长的光谱，从而得到物质的成分和性质信息。
而光谱仪中的一个重要部件就是衍射光栅。
本文将介绍衍射光栅的工作原理以及其在光谱仪中的应用。
衍射光栅是一种具有周期性结构的光学元件，它可以通过衍射现象将入射光分解成多个衍射光束。
其工作原理是基于光波的干涉和衍射效应。
当入射光束通过光栅时，光栅上的周期性结构会引起光波的干涉和衍射现象。
光栅上的每个周期都相当于一个光学波前，当光波与光栅相互作用时，会产生干涉和衍射效应。
衍射光栅的工作原理可以通过光栅方程来描述。
光栅方程是描述入射光波与光栅相互作用后的衍射光波的关系式。
光栅方程可以写为：mλ = d(sinθi ± sinθd)其中，m为衍射级次，λ为入射光波的波长，d为光栅的周期，θi为入射角，θd为衍射角。
根据光栅方程，我们可以看到，当入射光波的波长和光栅的周期满足一定的关系时，衍射光波会在特定的衍射角度处形成明暗条纹。
这些明暗条纹就是光栅衍射光谱。
衍射光栅在光谱仪中的应用主要体现在光谱测量和光谱分析两个方面。
首先，衍射光栅可以用于光谱测量。
光谱测量是通过测量光的波长和强度来获取物质的成分和性质信息。
在光谱仪中，光栅可以将入射光分解成不同波长的光谱，并通过光电探测器测量光的强度。
通过分析光谱的强度分布，我们可以得到物质的吸收、发射、散射等特性，从而实现对物质的分析和检测。
其次，衍射光栅还可以用于光谱分析。
光谱分析是通过分析光谱的特征来确定物质的成分和性质。
光栅可以将光分解成不同波长的光谱，而不同波长的光谱对应着不同的物质特征。
通过比较和分析光谱的特征，我们可以确定物质的组成、结构和性质。
光栅在光谱分析中的应用非常广泛，包括化学分析、物理研究、生物医学等领域。
除了光谱仪，衍射光栅还有许多其他应用。
例如，衍射光栅可以用于光学成像，通过调整光栅的周期和角度，可以实现光的调制和聚焦，从而实现高分辨率的光学成像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光栅衍射
1.4 缺级
b 为整数比时，明纹会出现缺级 a I0 单 I单
2 sin ( /a)
-2
-1
0
I N 2 I0 单
1
光栅衍射 光强曲线
N=4 单缝衍射 d = 4a 轮廓线
d 此图为N = 4， =4 a
-8
-4
0
4
的单缝衍射和光栅衍射的
8 sin ( /d )
光强分布曲线，这里主极大缺±4,±8…级。
单缝夫琅禾费衍射的光路图
缝平面 透镜L 透镜L 观察屏
*
f
S
B Aδ
p · 0
衍射光相干叠加
S: 单色线光源
a
AB a：缝宽
: 衍射角
f
相对光强曲线
0.017 0.047
1
I / I0 中央明纹 次极大 暗纹
0.047 0.017
衍射图样中各级 条纹的相对光强
sin
-2( /a) -( /a) 0 /a 2( /a)
单缝衍射光强公式：
相对光强曲线
0.017 0.047
1
I / I0
0.047
0.017
-2( /a) -( /a) 0 /a 2( /a)
sin
光栅衍射
透镜 a d θ θ θ 衍射光相干叠加
λ
I
f
衍射的影响： 多缝干涉条纹各级主极大的强度不再相等，而 是受到了衍射的调制。主极大的位置没有变化。
光栅 透镜L
d
观察屏
P
N
：衍射角
f
一 系 列 又 细 又 亮 的 明 条 纹
光栅衍射
1.2 光栅的衍射图样
不考虑衍射时, 多缝干涉的光强分布图：
多光束干涉光强曲线 N2 sin2N/sin2
-8
-4
0
4
8 sin (/d)
设光栅的每个缝宽均为a，在夫琅禾费衍射下，每 个缝的衍射图样位置是相重叠的。
-2(/d) -(/d) 0 -(/4d) /4d /d 2/d
光栅衍射
光栅衍射的谱线特点： （ 1 ）主级大明纹的位置与缝数 N 无关，它们对称 地分布在中央明纹的两侧，中央明纹光强最大；
（ 2 ）在相邻的两个主级大之间，有 N1 个极小 （暗纹）和N2=2个光强很小的次极大，当N 很大 时，实际上在相邻的主极大之间形成一片暗区，即 能获得又细又亮暗区很宽的光栅衍射条纹。
2 2
光栅衍射
1.3 多光束干涉
明纹条件：
缝平面G 透 镜 L
观察屏 P
d
d sin k
（k = 0,1,2,3…）
dsin
o
焦距 f
---光栅方程 设每个缝发的光在对应衍射角 方向的P点的光振 动的振幅为Ep
P点为主极大时
Ep
2k
IP N 2E2 p
( k 1) a b
k红 （k 1 ）紫
暗纹条件：
N 2m
d sin
(1)
(m 1,2,… Nk ) ( 2)
又
由(1),(2)得
2
m d sin N
(m Nk , k 0)
主极大间距 暗纹间距= N
相邻主极大间有N－1个暗纹和N－2个次极大。
光栅衍射
例： N = 4,有三个极小：
光栅分光镜
光栅光谱
例题1 利用一个每厘米刻有4000条缝的光栅，在白光 垂直照射下，可以产生多少完整的光谱？问哪一级光 谱中的哪个波长的光开始与它谱线重叠？ 解: 设
紫 400nm 4 10 m
7
红 760nm 7.6 107 m
根据光栅方程
(a b) sin k
光栅衍射
干涉明纹位置：
d sin k，k 0,1,2,
衍射暗纹位置：
a sin k ，k 1,2,3,
d k 时, ,出现缺级。 a k
干涉明纹缺级级次
d k k a
光栅衍射
思考
判断缺级条件
2. 光栅光谱
复色光照射光栅时，谱线按波长向外侧依次分开 排列，形成光栅光谱。
1 2 3
3 , , 2 4
/2
3 /2
m d sin N
sin
1 2 3 , , 4 d 4 d 4 d k 1 , k 2 , k 3
I I0 N=4
光强曲线
sin
NEp
光栅衍射
暗纹条件：
由同频率、同方向振动 合成的矢量多边形法则
缝平面G 透 镜 L 观察屏 P
d
a6 a5 a N 4 a3 A a2 a1 o X
o
dsin
焦距 f
得：
N 2m
(m 1,2,… Nk )
光栅衍射
光栅衍射
N 4 , d 4a
衍射光强曲线 -2 -1
I0 单
I单
0 N21 sin2N/s Nhomakorabean22 sin (/a)
多光束干涉光强曲线
-8
-4 光栅衍射 光强曲线
0 I N2I 0单
4
8 sin (/d)
单缝衍射 轮廓线 8 sin (/d)
-8
-4
0
4
强度公式
sin sin N I I0 sin a sin d sin ,
对第k级光谱，角位置从 到 ，要产生完整的 k红 k紫 光谱，即要求 的第(k+1) 紫 级纹在 的第k级条纹之后 红 ，亦即
k紫 k红
光栅光谱
由
(a b) sin k 红 k红
(a b) sin k 1 （k 1 ）紫
得 或
k红 a b
m d sin N 1 2 3 sin , , 4 d 4 d 4 d k 1 , k 2 , k 3
d sin
2
3 , , 2 4
光栅衍射
d sin
2
4
3 4 2 1 1 4
一、光栅衍射基本原理
1. 光栅衍射
1.1 基本概念
• 光栅—大量等宽等间距的平行狭缝(或反射面) 构成的光学元件。
• 种类：
透射光栅 d
反射光栅
d
• 光栅常数
a是透光（或反光）部分的宽度 b是不透光(或不反光)部分的宽度 d=a+b 光栅常量
光栅衍射
1.2 光栅的衍射图样
光栅衍射演示
• 光栅衍射实验装置图：
