电能计量箱技术规范(阻燃ABS材质)
非金属电能计量箱性能描述
非金属电能计量箱PC+ABS原材料采用进口的且具有防紫外线、非金属阻燃、抗老化、耐腐蚀、耐受外力强、抗冲击、透明度高等性能的聚碳酸酯工程塑料注塑成型；箱体底座部分材料采用非金属阻燃、抗紫外线、抗老化、耐腐蚀、耐受外力强的绝缘材料制成。
外观平整光滑，无裂伤痕，无明显气泡，透明性良好，表面无固化不良、透针孔、浸渍、裂伤及明显气泡；箱内元器件结构紧凑、布局合理，线路走向顺畅清晰要能够从不同方位可清晰观察到箱内各元件接线和及时发现故障,底座具备一体式走线槽，以规范和方便布线。
相关元器件全部采用“CCC”认证的元器件，且是我公司长期合作优质供应商，保证质量和货期。
塑壳断路器、微型断路器均选用优质国产品牌，安全性能大大提高。
零部件按模块原理设计，通用系数高。
其电气性能、机械性能符合GB7251.3中相应要求。
产品历经十余年的现场运行考验及多次改进完善，其技术性能达到国家标准，完全符合国家3C的安全要求，能够充分满足国内各地区供用部门的技术要求，使用寿命在20年以上。
做到安全、可靠、检查维护方便。
江苏省电力公司居民用电计量箱技术规范
相同的不透明保护门。
6.2.1.3 箱体采用悬挂式安装方式，两侧面带有防水散热孔，进出线方式为下进下出，表箱进线电源
（电能表前）装设断路器，断路器操作手柄外露处应设置有防水槽和可铅封的防护门，箱体防护等级不
低于 IP31。
6.2.1.4 在安装电能表下方箱体外壳应设置直径 11 毫米的敲落孔，以便敷设 485 通信线，箱体与开关
聚碳酸酯（PC）
悬臂梁无缺口冲击强度：≥50 kJ/m2
热变形温度：（120～130）℃
浊度：≤1%
6.2.1.2 箱体透明观察窗应设有预付费电能表插卡孔，单体单相计量箱观察窗尺寸不小于 110（宽）
×120（高）；单体三相计量箱观察窗尺寸不小于 160（宽）×180（高），观察窗上安装与观察窗尺寸
3.2 单体计量箱 用于计量点分散设置的计量箱，只安装单只电能表和相关附件设备。
3.3 集中组合计量箱 用于计量点集中设置的计量箱，能安装多只电能表和相关附件设备。
3.4 开关盒 单体计量箱专用附件，安装带分励脱扣断路器或用户开关。开关盒与单体计量箱采用专用连接件
联接。 3.5 进线单元
计量箱接受供电电源部件，包含封闭式进线分线母排、表前分路开关等。 3.6 计量单元
选取 GB7251.1 规定的用于污染等级为 3 级的环境。
6.2 结构设计要求 6.2.1 塑料单体计量箱 6.2.1.1 制作箱体材料应符合表 1 规定。对于 ABS 制作的零件其材料厚度：单体单相计量箱不小于 3 毫米；单体三相计量箱的上盖和底座不小于 3.5 毫米；对于聚碳酸酯材料制作的零件其材料厚度不小于 2.5 毫米。箱体外壳颜色为 Y01 驼灰。
II
Q/GDW-10-J187-2010
电能计量表箱(柜)技术规范
计量表箱分类
产品类别 单相1表位表箱 单相多表位表箱 三相直入式1表位表箱 三相直入式多表位表箱 三相经互感器式表箱 三相2表位表箱（通用型） 表示代码 FZD1X FZD(4-18)X FZS1X FZS（2-8）X FZS(1-2)H FFS2H 规格 1表位 4表位及以上 1表位 2表位及以上 1-2表位 2表位 一体式(箱内安装互感器） 经互感器分体式 4、6表箱分标准配置与简易配置两种 备 注
17
1、范围、术语及环境
适用于中国南方电网责任有 限公司所辖10kV高供高计、 10kV高供低计和低压单相、 三相电能计量非金属表箱。 规定了电能计量非金属表箱 的使用条件、制造材质、基 本参数、结构、性能、标志、 包装、运输、试验等方面的 内容。 提出的是最低限度的技术要 求。凡本规范中未规定，但 在相关设备的行业标准、国 家标准或IEC标准中有规定的 规范条文，应按相应标准的 条文执行。 计量表箱：对用电进行计量的 专用箱。适合安装电能表、低 压互感器、计量自动化终端设 备、开关和接线端子盒的封闭 箱体。 ABS材料：丙烯腈—丁二烯— 苯乙烯共聚物材料。 PC材料：聚碳酸酯材料。 计量自动化终端：指负责各级 计量点电能信息的采集、数据 管理、数据传输以及执行或转 发主站下发的控制命令的设备， 按应用场所可分为厂站电能量 采集终端、负荷管理终端、配 变监测终端、低压集中抄表终 端(包括集中器、采集终端)等 类型。
8
电能计量金属表箱规范性引用文件： GB/T 16934 电能计量柜 GB 4208 外壳防护等级（IP代码） GB 7251.1 低压成套开关设备和控制设备 GB 7251.3 低压成套开关设备和控制设备 GB 7251.5低压成套开关设备和控制设备 GB 14048.1 低压开关设备和控制设备 GB 14048.2 低压开关设备和控制设备 GB 50054 低压供配电设计规范 GB 50096 住宅设计规范 GB 50171 电气装置安装工程盘、柜及二次回路结线施工及验收规范 GB 50303 建筑电气工程施工质量验收规范 GB 17466.1-2008 家用和类似用途固定式电气装置电器附件安装盒和外壳 GB 191 包装储运图示标志 DL/T 448 电能计量技术管理规程 DL/T 5137 电测量及电能计量装置设计技术规程 DL/T 599 城市中低压电网改造技术导则 DL/T 621 交流电气装置的接地 DL/T 825 电能计量装置安装接线规则 DL/T 5131 农村电网建设与改造技术导则 DL/T 5202 电能计量系统设计技术规程 HG/T 2503 聚碳酸酯树脂 JGJ16 民用建筑电气设计规范
电能计量接线盒技术规范
电能计量接线盒技术规范1 范围本规范适用于需经电流互感器接入的三相三线（高计）或三相四线（低计）电能计量装置。
2 规范性引用文件DL/T 825-2002 《电能计量装置安装接线规则》GB/T 17883-1999 《0.2S级和0.5S级静止式交流有功电度表》GB/T 17215-2002 《1级和2级静止式交流有功电度表》3 技术要求3.1一般要求3.1.1试验接线盒批量2%随机抽检实验中，电压接线端子对电流接线端子及地端施以工频交流幅值为2000kV之电压，历时1分钟，应无击穿或变形。
3.1.2试验接线盒批量2%随机抽检实验中，当电流连接片在闭合位置时，对电流接线端子（通过电流连接片）通以10A工频交流，电压幅值≤0.4kV，历时1分钟，应无火花、烧损或变形。
3.1.3试验接线盒的设计和结构应能保证在额定工作条件下和正常位置使用时不引起任何危险，尤其应保证：——防电击的人身安全；——防火焰蔓延；——防固体异物、灰尘。
在正常工作条件下，连接片、镙钉、铜条等金属构件不锈蚀，安装在室外的试验接线盒应抗辐射、抗变形、抗老化。
3.1.3试验接线盒应为在罩壳盖好的情况下能进行加封，且不能直接或通过接线孔触及端子接点的结构，底座电流接线孔下沿和罩壳压线槽上沿的水平高度差应不小于5mm。
3.1.4底座宜有方便检测用专用插线孔，并保证连接可靠。
3.1.5底座中裸露的不相同的导体之间应采用绝缘栅防止偶然短路。
罩壳内侧应有连接片定位点以确保在壳盖好的情况下电压、电流连接片处于正确的位置。
3.1.6接线孔上应有刻印的接线孔编号，排列顺序从左至右。
电压、电流接线孔应能保证可靠接入单股截面2.5 mm²～6 mm²的导线。
3.1.7压接导线的镙钉采用镙母式镙钉，拧到底时，镙钉至少应有1 mm镙纹外露；当接入最大直径的导线后，镙钉应能保证和盖板保持至少4 mm距离。
3.1.8电压、电流连接片的镙钉采用镙母式镙钉，且应有与镙钉联体的弹垫，弹垫为不锈钢。
户表工艺标准
单相一表位非金属箱示意图单相二表位非金属箱示意图单相三表位非金属箱示意图单相四表位非金属箱示意图单相六表位非金属箱示意图低压三相一表位计量表箱示意图技术规范一、设备名称、材质1、设备名称非金属低压电表计量箱（以下简称“计量箱”）。
2、箱体材质要求非金属箱外壳采用环保绝缘材料：⑴、阻燃ABS（丙烯腈—丁二烯－苯乙烯）；⑵、观察窗材质：聚碳酸酯（PC）。
二、技术要求1、阻燃ABS（耐候、耐高冲击型）材料1.1 相对密度1.08～1.211.2 MFR（21.17Mpa,200℃）10～15g/10min1.3 成型收缩率0.3～0.6%1.4 拉伸强度≥34.3～45Mpa1.5 伸长率35～45%1.6 弯曲强度≥63.7Mpa1.7 弯曲弹性模量≥2000Mpa1.8 缺口冲击强度≥9.8～24.5kj/m21.9 热变形温度≥110℃1.10 洛氏硬度90～95r1.11 阻燃性V-01.12 着火危险试验(灼热丝可燃性)：650±10℃1.13 氧指数≥28%1.14 密度1.08～1.21 g/cm31.15 介电强度18mv/m1.16 介电常数50Hz 4.2106Hz 3.81.17 体积电阻率2.5×1014Ω.cm1.18 耐电弧性98s1.19 维卡软化点92～96℃2、PC材料2.1 简支梁缺口冲击强度≥50kj/m22.2 拉伸强度≥60Mpa2.3 断裂伸长率≥85%2.4 屈服弯曲强度≥95Mpa2.5 热变形温度≥130℃2.6 体积电阻系数≥1.5×1015Ωcm2.7 介电系数2.7～3.02.8 介电强度≥16MV/m3、计量箱外壳技术要求3.1外壳防护等级：单相表计量箱户内环境设计IP34单相表计量箱户外环境设计IP433.2计量箱外壳采用ABS注塑成型工艺制造。
3.3 设计使用寿命：户外使用不低于30年3.4 表箱表面光洁度要求不能低于0.6。

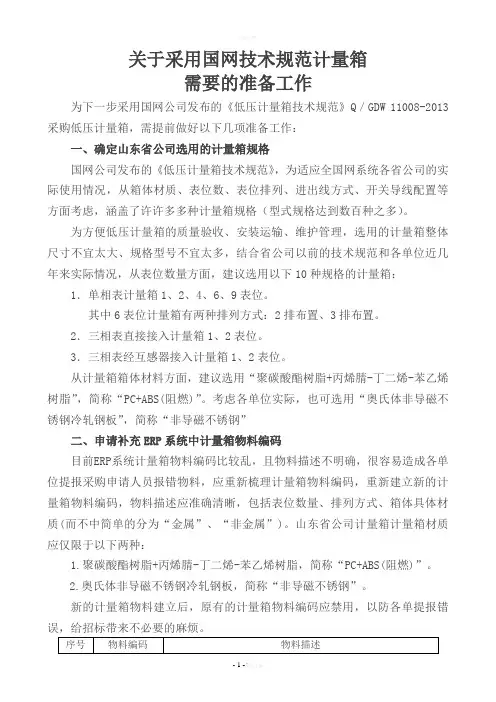

关于采用国网技术规范计量箱需要的准备工作
关于采用国网技术规范计量箱需要的准备工作为下一步采用国网公司发布的《低压计量箱技术规范》Q／GDW 11008-2013采购低压计量箱，需提前做好以下几项准备工作：一、确定山东省公司选用的计量箱规格国网公司发布的《低压计量箱技术规范》，为适应全国网系统各省公司的实际使用情况，从箱体材质、表位数、表位排列、进出线方式、开关导线配置等方面考虑，涵盖了许许多多种计量箱规格（型式规格达到数百种之多）。
为方便低压计量箱的质量验收、安装运输、维护管理，选用的计量箱整体尺寸不宜太大、规格型号不宜太多，结合省公司以前的技术规范和各单位近几年来实际情况，从表位数量方面，建议选用以下10种规格的计量箱：1．单相表计量箱1、2、4、6、9表位。
其中6表位计量箱有两种排列方式：2排布置、3排布置。
2．三相表直接接入计量箱1、2表位。
3．三相表经互感器接入计量箱1、2表位。
从计量箱箱体材料方面，建议选用“聚碳酸酯树脂+丙烯腈-丁二烯-苯乙烯树脂”，简称“PC+ABS(阻燃)”。
考虑各单位实际，也可选用“奥氏体非导磁不锈钢冷轧钢板”，简称“非导磁不锈钢”二、申请补充ERP系统中计量箱物料编码目前ERP系统计量箱物料编码比较乱，且物料描述不明确，很容易造成各单位提报采购申请人员报错物料，应重新梳理计量箱物料编码，重新建立新的计量箱物料编码，物料描述应准确清晰，包括表位数量、排列方式、箱体具体材质(而不中简单的分为“金属”、“非金属”)。
山东省公司计量箱计量箱材质应仅限于以下两种：1.聚碳酸酯树脂+丙烯腈-丁二烯-苯乙烯树脂，简称“PC+ABS(阻燃)”。
2.奥氏体非导磁不锈钢冷轧钢板，简称“非导磁不锈钢”。
新的计量箱物料建立后，原有的计量箱物料编码应禁用，以防各单提报错误，给招标带来不必要的麻烦。
三、修改低压计量箱招标规范书技术专用部分国网公司发布的《低压计量箱技术规范》，许多技术要求是选择项，比如计量箱材质、进出线方式、表位排列方式、电能表接插件型式等，还有些要求不是很明确，因此需要结合选用的计量箱规格型式，修改低压计量箱招标规范书技术专用部分，提出明确要求，以适合省公司统一管理。
关于采用国网技术规范计量箱需要的准备工作
关于采用国网技术规范计量箱需要的准备工作为下一步采用国网公司发布的《低压计量箱技术规范》Q／GDW 11008-2013采购低压计量箱，需提前做好以下几项准备工作：一、确定山东省公司选用的计量箱规格国网公司发布的《低压计量箱技术规范》，为适应全国网系统各省公司的实际使用情况，从箱体材质、表位数、表位排列、进出线方式、开关导线配置等方面考虑，涵盖了许许多多种计量箱规格（型式规格达到数百种之多）。
为方便低压计量箱的质量验收、安装运输、维护管理，选用的计量箱整体尺寸不宜太大、规格型号不宜太多，结合省公司以前的技术规范和各单位近几年来实际情况，从表位数量方面，建议选用以下10种规格的计量箱：1．单相表计量箱1、2、4、6、9表位。
其中6表位计量箱有两种排列方式：2排布置、3排布置。
2．三相表直接接入计量箱1、2表位。
3．三相表经互感器接入计量箱1、2表位。
从计量箱箱体材料方面，建议选用“聚碳酸酯树脂+丙烯腈-丁二烯-苯乙烯树脂”，简称“PC+ABS(阻燃)”。
考虑各单位实际，也可选用“奥氏体非导磁不锈钢冷轧钢板”，简称“非导磁不锈钢”二、申请补充ERP系统中计量箱物料编码目前ERP系统计量箱物料编码比较乱，且物料描述不明确，很容易造成各单位提报采购申请人员报错物料，应重新梳理计量箱物料编码，重新建立新的计量箱物料编码，物料描述应准确清晰，包括表位数量、排列方式、箱体具体材质(而不中简单的分为“金属”、“非金属”)。
山东省公司计量箱计量箱材质应仅限于以下两种：1.聚碳酸酯树脂+丙烯腈-丁二烯-苯乙烯树脂，简称“PC+ABS(阻燃)”。
2.奥氏体非导磁不锈钢冷轧钢板，简称“非导磁不锈钢”。
新的计量箱物料建立后，原有的计量箱物料编码应禁用，以防各单提报错误，给招标带来不必要的麻烦。
三、修改低压计量箱招标规范书技术专用部分国网公司发布的《低压计量箱技术规范》，许多技术要求是选择项，比如计量箱材质、进出线方式、表位排列方式、电能表接插件型式等，还有些要求不是很明确，因此需要结合选用的计量箱规格型式，修改低压计量箱招标规范书技术专用部分，提出明确要求，以适合省公司统一管理。
低压计量箱专用技术规范-电能计量箱,三相,2,SMC,80A,悬挂式
国家电网公司集中规模招标采购国家电网公司总部低压计量箱固化技术规范书（9906-500116195-00024）招标文件2016年5月专用技术规范1三相计量箱标准技术参数除满足以下标准技术参数外，投标产品应满足《低压计量箱采购标准第1部分》通用技术规范（通用技术规范在国家电网公司电子商务平台下载）。
计量箱技术参数表是标的货物的基础技术特性要求，在招投标过程中，投标人应该依据招标文件，对技术参数表中标准参数值做出响应。
投标人应认真逐项填写以下表格中保证值（不劣于标准值），不能空格，也不能以“响应”两字代替保证值，不允许改动招标人标准值。
序号项目单位标准参数值投标人保证值1. 表位数个见物料描述投标人填写2. 整体式计量箱排布方式—1行排布；投标人填写3. 箱体材质—见物料描述投标人填写4. 分户出线额定电流 A 见物料描述投标人填写5. 安装方式—见物料描述投标人填写6. 结构—整体式投标人填写7. 是否预留采集器位置—预留采集器位置投标人填写8. 接插件型式—间隙式投标人填写9. 接入方式—经互感器接入投标人填写10. 负控方式—内控/外控（＞60A用外控）投标人填写11. 外控开关合闸模式—手动或自动投标人填写12. 强弱电分隔式线槽—有/无（整体式多表位计量箱选有）投标人填写13. 耐压等级V ≥2500 投标人填写14. 绝缘电阻Ω/V ≥1000 投标人填写15. 保护电路有效电阻Ω≤0.1 投标人填写16. 电气间隙、爬电距离mm 电气间隙≥5.5mm，爬电距离≥6.3mm。
投标人填写17. 电能表端子温升K ≤60（额定电流≤60A）；≤70（额定电流≥80A）投标人填写18. 塑壳断路器温升K ≤70 投标人填写19. 小型断路器、隔离开关温升K ≤60（额定电流≤60A）；≤65（额定电流≥80A）投标人填写20. 出线开关型式及规格参数—4P-60A-25kA；4P-80A-25kA；4P-100A-25kA；4P-160A-35kA；4P-200A-35kA；4P-250A-35kA；投标人填写21. 进线开关型式及规格参数—3P-60A-25kA；3P-80A-25kA；3P-100A-25kA；3P-160A-35kA；3P-200A-35kA；3P-250A-35kA；投标人填写22. 布导线截面积mm260A选16；80A选25；100A选35；150A选70；200A选95；250A选150；投标人填写23. RS485通讯/控制导线截面积mm2≥2×0.4 投标人填写24. RS485及控制线连接方式—间隙配合插拔连接投标人填写25. 箱体防护等级—≥IP34D 投标人填写26. 电能表定位措施—有投标人填写27. 箱体天线引出措施—金属箱体有，非金属箱体无投标人填写28. 外壳几何尺寸（长*宽*高）mm 满足采购标准通用要求投标人填写2单套产品组件、材料配置表组件、材料配置表包括元件名称、规格型式参数、单位、数量和产地、品牌等信息，具体内容和格式根据招标项目情况参照下表进行编制，品牌、型式（普通/负控、合闸方式）、型号、主要参数必须填写清楚、完整。
低压电能计量箱相关技术要求
低压电能计量箱相关技术要求一、材质及环境要求表箱材质采用透明的聚碳酸酯,箱底采用阻燃ABS注塑成型。
表箱材质采用耐腐蚀、耐高温、抗老化、抗冲击、抗紫外线、阻燃、上盖为透明，表箱透明盖阻燃等级为V2级（热变形温度120℃），底座阻燃等级为V0级，在环境温度和日晒雨淋条件下，十五年内不发生变形、变色等老化现象.周围环境温度不高于+55℃，而且在24h内的平均温度不超过+35℃，周围环境温度的下降，对于户外型计量箱应不低于—25℃.安装地点的海拔不超过2000m。
安装地点的空气相对湿度在最高+40℃时不超过50%，最低温度-40℃时不超过60％，该月的平均相对湿度不超过90％。
选取GB7251.1规定的用于污染等级为3级的环境。
安装场所的外磁场在任何方向不超过地磁场的5倍。
安装处无明显的冲击或振动。
二、配置要求1.计量箱结构设计要求：1.1箱体内部结构布置合理，应方便接线及电能表和其它电器元件的固定,所有元器件及线路安装齐全。
1。
2进出线接线端子应牢固可靠,进、出线孔均应加装绝缘胶垫套，考虑防雨密封措施，位置应方便进出线接线。
1。
3表箱应为一体式，由三个独立单元组成：进线单元、计量单元、用户单元。
三单元具有较强的封闭性。
a)进线单元安装总进线刀开关或分户隔离刀开关.分线铜排，总进线开关和分户隔离开关要满足电流要求，进线端分户隔离开关应具有明显断开点，分户隔离开关每户配备一个。
b）用户单元应安装出线断路器，出线断路器要满足电流要求，每户配备一个.c) 零线端子安装在进线单元内。
d )计量箱进线单元底板应设接地连接固定螺栓,接地螺栓直径不小于12毫米，有弹簧垫和两个平垫，并有醒目的接地符号。
e）计量箱体四角需配置挂耳或其它可靠安装的方法1.4计量箱进、出线位置应按照计量单元左上侧进线、用户单元下端出线设计，进、出线应为三相。
1。
5计量箱的挂表位置应能直接安装电子式单相智能电能表，挂表位置上下可调，并可靠固定。
电能计量箱技术规范阻燃ABS材质
电能计量箱技术规范（阻燃ABS材质）1 、总则1.1 本技术规范书适用于整体组合电能计量箱，它提出了该计量箱的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则做出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书“技术差异表”中加以详细描述。
1.4 本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：1. GB7251.1-2005开关和控制设备第1部分型式试验和部分型式试验成套设备；2． GB7251.3-2006开关和控制设备第3部分对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求；3. DL/T 448－2000 电能计量装置技术管理规程；4．GB/T 16934-1997 电能计量柜；5. DL/T 5137-2001 电测量及电能计量装置设计技术规程；6. GB50254-96 电气装置安装工程低压电器施工及验收规范；7. 《国家电网公司输变电工程通用设计400V电能计量装置分册》8. 《国家电网公司输变电工程通用设计220V电能计量装置分册》9. GB191 《包装储运图示标志》10. GB2681 《电工成套装置中的导线颜色》11. GB2682 《电工成套装置中的指示灯和按钮颜色》12. GB4028 《外壳防护等级的分类》13. GB7251 《低压成套开关设备》14. GBJ63 《电力装置的电测量仪表装置设计规范》15. JB3084 《电力传动控制站的产品包装与运输规程》16. IEC947-1 《总则》17. GB/T14048.1《总则》18. IEC942-2 《低压断路器》19. GB14048.2 《低压断路器》20. IEC947-5-1 《机电式控制电路电器》21. GB14048.5 《机电式控制电路电器》22. DL447-91 《电能计量柜》23. GB50054-95 《低压配电设计规范》24. GB156-93 《标准电压》25. GB1048-89 《固体绝缘材料工频电气强度的试验方法》26. GB2900.1-82 《电工名词术语、基本名词术语》27. IEC255-21-1 振动试验标准28. IEC255-21-2 冲击和碰撞试验标准29. GB7251.3-97 低压成套装置30. GB4208-93 外壳防护等级31.GB17466-1998 《家用和类似用途固定或电气装置电气附件外壳的通用要求》32.GB/T7267-2003 外型及安装尺寸33. 《国家电网公司输变电工程通用设计—220V电能计量装置分册》有矛盾时，按现行的技术要求较高的标准执行。
南方电网公司低压费控计量表箱技术规范
低压费控计量表箱技术规范南方电网公司市场营销部2015年11月目录1.范围 (1)2.规范性引用文件 (1)3.术语和定义 (2)3.1.低压费控计量表箱 (2)3.2.进线室 (2)3.3.计量室 (2)3.4.互感器室 (2)3.5.出线室 (2)4.计量表箱分类 (2)5.计量表箱型号与命名 (2)6.要求 (3)6.1.总则 (3)6.2.环境条件 (3)6.2.1.温湿度范围 (3)6.2.2.大气压力 (3)6.2.3.污染等级 (3)6.2.4.安装条件 (3)6.3.基本功能 (3)6.3.1.安装功能 (3)6.3.1.1.电能表安装 (3)6.3.1.2.互感器安装 (4)6.3.1.3.采集器安装 (4)6.3.1.4.进线电缆及分户出线安装 (4)6.3.1.5.进、出线开关安装 (4)6.3.1.6.箱体安装 (4)6.3.1.7.附属设施安装 (5)6.3.2.运维及管理辅助功能 (5)6.4.安全要求 (6)6.5.可靠性要求 (6)6.6.电气要求 (7)6.6.1.电气控制与保护方案 (7)6.6.2.电气规格 (8)6.6.2.1.直接接入式计量表箱 (8)6.6.2.2.经互感器接入式计量表箱 (8)6.6.2.3.电能表接插件规格 (8)6.6.3.计量表箱电气结构 (8)6.6.4.计量表箱电气配置 (9)6.6.5.设备布局 (10)6.7.结构要求 (11)6.7.1.计量表箱结构 (11)6.7.1.1.通用要求 (11)6.7.1.2.电能表接插件要求 (12)6.7.1.3.计量表箱结构尺寸 (12)6.7.1.4.外壳结构 (13)7.试验项目及要求 (14)7.1.外观检查 (14)7.2.结构尺寸及计量表箱配件检查 (15)7.3.材料性能试验 (15)7.3.1.热稳定性试验 (15)7.3.2.耐热性试验 (15)7.3.3.耐受非正常发热和火焰的试验 (15)7.3.4.耐老化试验 (15)7.3.5.温度冲击试验 (15)7.3.6.塑料冲击性能测定试验 (16)7.3.7.塑料弯曲性能测定试验 (16)7.4.机械性能试验 (16)7.4.1.静态试验 (16)7.4.1.1.计量表箱外壳 (16)7.4.1.2.铰链式计量表箱门 (16)7.4.1.3.计量表箱安装板、安装附件 (16)7.4.2.动态试验 (17)7.4.2.1.振动试验 (17)7.4.2.2.冲击试验 (17)7.4.2.3.螺纹紧固连接件机械强度试验 (17)7.4.2.4.计量表箱外壳封闭防护等级（IP代码）验证 (17)7.4.2.5.门锁性能试验及箱门、开关操作试验 (18)7.5.电气性能试验 (18)7.5.1.电气间隙、爬电距离检测 (18)7.5.2.保护电路有效性试验 (18)7.5.3.绝缘电阻试验 (18)7.5.4.介电性能试验 (18)7.5.5.温升极限试验 (18)7.5.6.电气开关性能检验 (19)8.验收方法 (19)8.1.到货抽检 (19)8.1.1.抽样方案 (19)8.1.2.不合格分类 (19)8.1.3.检验结果的判定 (19)8.2.安装前检验 (19)9.计量表箱包装、贮存、运输 (19)9.1.包装 (19)9.1.1.总则 (19)9.1.2.产品包装 (19)9.1.3.运输包装 (20)9.2.贮存 (20)9.3.运输 (20)附录A （规范性附录）试验项目明细表 (21)附录B （规范性附录）计量表箱铭牌样式 (22)附录C （规范性附录）低压费控计量表箱外观尺寸图 (23)1.范围本标准规定了中国南方电网有限责任公司范围内额定电压为交流380V及以下低压费控计量表箱（以下简称计量表箱）使用条件、功能要求、使用性要求、试验要求等。
广东电网公司计量表箱技术规范(试行)
QB 广东电网公司企业标准标准号**** 广东电网公司计量表箱技术规范2010-**-**发布2010-**-** 实施广东电网公司目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语与定义 (1)4 技术要求 (1)5 包装、运输及贮存 (6)前言为规范计量表箱技术标准和要求，指导广东电网公司计量表箱的设计、制造和管理工作，依据国家和行业的有关标准、规程和规定，特制定本规范。
本规范由广东电网公司市场交易部提出、归口管理和负责解释。
广东电网公司计量表箱技术规范1 范围本技术规范规定了广东电网公司计量表箱的技术要求。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
DL/T 448-2000 电能计量装置技术管理规程DL/T 825-2002 电能计量装置安装接线规则GBJ 63 电力装置的电测量仪表装置设计规范GB 50254 电气安装工程低压电器施工及验收规范GB 4208 外壳防护等级（IP代码）GB 7251.1 低压成套开关设备和控制设备GB 7251.3 对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊要求JB/T 2930 低压电器产品型号编制方法JB 5777.2 电力系统二次电路用控制及继电保护屏(柜、台)通用技术条件JB 5777.3 电力系统二次电路用控制及继电保护屏(柜、台)基本技术条件GB/T 23641-2009 电气用纤维增强不饱和聚酯模塑料（SMC/BMC）HG/T 2503-93 聚碳酸酯树脂GA 132 材料产烟毒性分析GB 191 包装储运图示标志3 术语与定义计量表箱对客户用电进行计量的专用箱。
适合安装电能表、低压互感器、计量自动化终端设备和试验接线盒，适用于10kV高供高计、10kV高供低计和380/220V低压计量方式。
固化技术规范书-电能计量箱,三相,2,金属(1099-500116190-00042)
用电计量箱技术规范书扩展描述:户外落地不锈钢公变三相2表位计量箱；户外落地式520×1000×250用电信息采集计量箱技术要求一、计量箱类型1、按安装方式分为：户外电杆公变安装式、户外箱变落地安装式、户内（户外）单相悬挂式。
2、按安装终端类型和数量分为: 户外电杆公变三相1表位塑料计量箱、户外箱变三相2表位落地计量箱、户内（户外）单相1表位悬挂式塑料计量箱。
二、适用范围1、户外电杆公变三相1表位塑料计量箱：安装1只带GPRS模块电能表（不含互感器）。
适用于杆上公变安装、零散户安装，以及临街变柜体内无安装位置时加装。
箱体采用工程塑料制作，采用抱箍安装件安装固定在电杆上方式。
如果需要采用悬挂式安装方式，可不用抱箍直接安装在户外墙上。
该产品型号：JLXDSS-T。
2、户外箱变三相2表位落地计量箱：可安装2只带GPRS模块电能表（不含互感器）。
适用于箱式公变时安装（在箱变内无法安装电能表时方可采用），箱体采用不锈钢制作，采用落地安装方式。
该产品型号：JLXDBS-T。
3、户内（户外）单相1表位悬挂式塑料计量箱：安装1只采集终端。
适用于单元楼道和户外墙面安装，也可装1只单相带GPRS模块电能表。
该产品型号：JLXDSD-T。
三、技术要求1、户外电杆公变三相1表位塑料计量箱技术要求（1）箱内可安装带GPRS三相电能表、接线盒各一只。
（2）箱体安装应满足电杆安装，同时也可满足户外悬挂式安装（如图1所示）；如果需要采用悬挂式安装方式，可不用抱箍直接安装在户外墙上。
箱体还可以满足侧面安装方式（如图2所示），订货时须另作说明。
（3）安装抱箍由5X40扁铁和M12螺柱焊接而成，外加一个抱箍横杆，外表热镀锌；制造厂供货时应配套供应抱箍、抱箍横杆及供紧固抱箍用的平垫、弹簧垫和螺母。
（4）箱体底部敲落孔为直径38毫米敲落孔3个；箱体底部还应有直径3毫米排水孔2个。
（5）计量箱门还应设有带手柄、钥匙通用不锈钢防雨锁具；表箱门铰链及M8铅封螺钉均应采用不锈钢制作。
低压电能计量箱安装技术规范
设备、配电网系统安全，保护消费者合法权益，根据国家和电力行业有关规程规定，结合全县城乡居民生活用电实际水平以及城乡环境综合治理的要求，特制定本技术规范。
1.2主要原则坚持适应配电网和行业发展的原则。
低压电能计量装置的安装应考虑向智能化电网发展，设置必要的接口。
坚持效益与节约相结合的原则。
应兼顾技术性和经济性，既要保证电能计量装置准确可靠，又要注意经济效益，节约成本，防止过分追求高配置。
坚持实用性与先进性相结合的原则。
应采用成熟的技术和可靠的设备，确保各种方案的实用性，同时又要推广应用电能计量新技术。
坚持普遍性与典型性相结合的原则。
既要考虑不同辖区的实际条件，又要保证方案具有一定的代表性和典型性，能够指导本地区内低压电能计量装置的安装建设。
坚持统一性与灵活性相结合的原则。
既要保证方案标准统一，安装规范统一，又要保证功能划分合理，接口灵活，组合方式多样，便于使用。
第二章技术依据2.1设计依据标准、规程、规范G B/T13869-2008用电安全导则G B/T16934-1997电能计量柜G B/T50063-2008电力装置的电测量仪表装置设计规范G B50054-1995低压供配电设计规范G B14050-2008系统接地的型式及安全要求G B7251.1-2005低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备G B7251.3-2006低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求G B50171-1992电气装置安装工程盘，柜及二次回路结线施工及验收规范G B50303-2002建筑电气工程施工质量验收规范G B50096-2003住宅设计规范G B4208-2008外壳防护等级（I P代码）D L/T448-2000电能计量装置技术管理规程D L/T825-2002电能计量装置安装接线导则D L/T5137-2001电测量及电能计量装置设计技术规程D L/T599-2005城市中低压电网改造技术导则D L/T621-1997交流电气装置的接地D L/T5131-2001农村电网建设与改造技术导则D L/T5202-2004电能计量系统设计技术规程J B/T5777.2-2002电力系统二次回路控制及计量屏（柜、台）通用技术条件2.2主要设备技术标准G B/T17215.311-2008交流电测量设备特殊要求第11部分：机电式有功电能表（0.5、1级和2级）G B/T17215.321-2008交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）G B/T18460.3-2001I C卡预付费售电系统第3部分：预付费电度表D L/T725-2000电力用电流互感器订货技术条件D L/T866-2004电流互感器和电压互感器选择及计算导则D L/T698-1999低压电力用户集中抄表技术条件D L/T645-2007多功能电能表通信协议D L/T743-2001电能量远方终端Q/G D W130-2005电力负荷管理系统传输规约2.3使用以上技术标准应考虑其版本升级情况。
电能计量箱固化技术规范_电能计量箱,单相,6,非金属
电能计量箱，单相，6表位，非金属目录1.总则 (2)2.规范性引用文件 (2)3.术语和定义 (2)4.技术要求 (2)5.试验及基本性能要求 (6)6.试验报告 (8)7.包装、运输及储存 (8)8.采购要求 (8)9.样品确认及抽样检测 (8)10.到货验收 (9)附表：单只单相6表位非金属材料电能计量箱主要材料配臵表 (10)附图1：计量室导线布局及导线头处理图 (11)附图2：单相智能电能表外形尺寸 (12)附图3：单相6表位非金属材料电能计量箱外形参考图 (14)11.总则本技术规范规定了额定电压为220V/380V、额定频率为50Hz的单相非金属材料电能计量箱的分类、技术要求、试验等。
本技术规范适用于安装单相电能表的电能计量箱的招标采购、设计、制造、检验、安装和验收。
2.规范性引用文件下列标准中的条款通过本规范的引用而成为本规范的条款。
DL/T 448-2000 电能计量装臵技术管理规程DL/T 5137-2001 电测量及电能计量装臵设计技术规范DL/T 825-2002 电能计量装臵安装接线规则GB/T 16934-1997 电能计量柜GB 50096-6 1999 住宅设计规范第六部分：建筑设备GB 4208-2008 外壳防护等级（IP代码）GB 7251.1—2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251.3—2006 低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB 50254-1996 电气装臵安装工程低压电器施工及验收规范GB 50058-1992 爆炸和火灾危险环境电力装臵设计规范GB/T2408-1996 塑料燃烧性能试验方法：垂直、水平燃烧法Q/GDW 347-2009 电能计量装臵通用设计GB 17466.1-2008 家用和类似用途固定式电气装臵电器附件安装盒和外壳3.术语和定义a)进线单元电能计量箱接受供电电源部件，用于安装塑壳断路器、铜排接线端子（盒）、公用计量电能表等。
计量箱控制电缆端子盒及表箱技术要求
计量箱、控制电缆、端子盒及表箱技术要求一、CT变比500/5及以上计量箱1、结构及技术要求如下：a) 组合互感器应用油浸式的形式。
b) 组合互感器应设有用于吊装的部件，同时具备便于人工搬运的凹槽或把手。
c) 油浸式组合互感器的壳体应使用厚度不小于1.5mm，的不锈钢制成（304钢材）且壳体体积体积不小于0.1m3，器身必须有压力释放阀。
应采用全焊接全密封结构、不应带有呼吸器和密封胶圈。
d) 一次和二次接线端子均应有防护罩，此防护罩应可方便加封，应能防止直接或间接接触到接线螺钉，达到不破坏封印就无法拆除密封防护罩的要求。
一次电流进出线有单独接线瓷柱（不能共用一个瓷柱），导电体应采用铜质材料且截流量不小于1000安，铭牌应采用激光蚀刻、内容清晰，可防紫外线辐射，在使用寿命期内不褪色、易读取。
铭牌与互感器器身应紧密结合、能防伪，不允许采用不干胶进行粘贴。
e) 组合互感器应有条形码标牌，材质为铝或不锈钢，内容清晰，条形码能使用通用的读码设备正确读出。
f) 在组合互感器的器身显著位置，应用激光蚀刻出组合互感器的资产编号，其字体高度应不小于8mm。
1.1. 额定值1.1.1. 额定一次电流、电压推荐的额定一次电流标准值见表1；额定一次电压值：10kV；1表1 推荐的额定一次电流标准值单位（A）1.1.2. 额定二次电流、电压电流互感器的额定二次电流为5A。
电压互感器的额定二次电压为100V。
1.1.3. 额定二次负荷每相电压互感器的额定二次负荷为15VA、25VA，下限负荷为2.5VA，额定功率因数为0.8（感性）。
每相电流互感器的额定二次负荷见表2表2 电流互感器的额定二次负荷值1.1.4. 变差电流互感器在5%~120% I n时比值差和相位差的变差，应不超过相应等级的2个化整单位，且其上升和下降时的误差均应符合表4的要求。
1.1.5. 误差的重复性电流互感器在20%I n时重复测量5次以上，其比值差和相位差的标准偏差应≤1个化整单位。
浙江省电力公司低压电能计量箱通用技术规范
浙江省电力公司低压电能计量箱通用技术规范浙江省电力公司2012年4月目次1 范围 (2)2 规范性引用文件 (2)3 技术要求 (3)3.1箱体结构 (3)3.2.1 整体组合式 (3)3.2.2 单体计量箱 (4)3.2箱体材料 (4)3.3外观性能 (5)3.4进线方式 (5)3.5主要元器件 (5)3.6导线 (6)3.7铜排链接 (6)3.8用户标签 (6)3.9导线敷设槽 (6)3.10断路器 (7)3.11产品铭牌 (7)3.12工作接地 (7)1 范围本规范规定了低压电能计量箱的通用性技术要求。
本规范适用于浙江省电力公司公司低压电能计量箱的采购、检验、使用与验收。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。
然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
《电能计量装置技术管理规程》DL/T448-2000《国家电网公司输变电工程通用设计—电能计量装置分册》—2007年《浙江省电力公司营销工作标准汇编》《电能计量装置通用设计》Q/GDW 347-2009《智能电能表系列标准》Q/GDW 355-20093 技术要求3.1箱体结构低压电能计量箱分为单体计量箱与整体组合式计量箱二种，其中单体计量箱又分单相计量箱与三相计量箱。
3.2.1 整体组合式1、计量箱内一般设置不大于12只（预留2只表位用于公共照明与电能信息采集）单相表或6只（预留2只表位用于公共照明与电能信息采集）三相表；其标准配置容量为：单相每户8Kw、三相每户20kW。
当负荷超过标准配置容量时，计量箱中的电器元件应根据实际容量另行选配或选用合适的单体计量箱。
2、根据安装表位数量不同分为2、4、6、8、9、10、12表位。
其中4、6、8、9、10、12表位的规格，均可根据需要增加二个表位（用于公共用电与居民用电信息采集器安装）。
电能表表箱专用技术规范书.
塑料计量箱2016年7月目录1总则2基本要求2.1计量箱类型: 2.2计量箱箱体材料： 2.3计量箱内部设备配置: 2.4计量箱结构 2.5计量箱外观与标识3技术参数标准4计量箱厚度标准5单表位计量箱6验收和售后服务附件：各类型塑料计量箱平面图1总则1.1本技术规范适用于湖北省电力公司电力用户用电信息采集系统建设用塑料计量箱的订货与验收。
1.2计量箱必须取得国家强制性产品认证（简称3C认证），箱体正面有3C认证标志。
1.3卖方投标时必须提供“单相单表位”和“三相单表位”的计量箱样品各1套。
1.4应遵循的标准:GB7251.1 低压成套开关设备和控制设备GB/T16934 电能计量柜GB4208 外壳防护等级（IP代码）GB/T2423.17 耐腐蚀、耐老化GB10963.1 电气附件--家用及类似场所用过电流保护断路器IEC60898 2基本要求2.1计量箱类型: 2.1.1本技术规范所指计量箱类型为：单相单表位计量箱，三相单表位计量箱。
2.2计量箱箱体材料：2.2.1计量箱箱体材料选用应从环保和长寿命角度出发，以及适应不同的安装环境。
采用高强度、阻燃、耐老化的绝缘材料制作，具备防雨水渗入功能。
222计量箱箱盖为全透明整体式，采用中分子聚碳酸酯材料注塑成型,具有阻燃、抗老化、抗紫外线、抗冲击、耐腐蚀、透明度高等性能。
2.2.3计量箱箱体底座为分区整体式，部分采用聚碳酸酯材料或阻燃ABS树脂材料注塑成型，具有阻燃、抗老化、耐腐蚀、抗冲击等性能。
2.2.4计量箱使用寿命应大于10年。
2.3计量箱内部设备配置: 2.3.1计量箱内应有足够的空间，满足安装电能表、进线、出线的要求。
2.3.2单、三相单表位计量箱，应能满足单、三相智能电能表的安装要求。
2.4计量箱结构2.4.1计量箱采用上箱盖、下底座结构，整体关合严密，外形美观。
2.4.2箱体的上盖和底座采用多点内隐式扣槽卡口结合的分体结构或采用门绞链的整体结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电能计量箱技术规范（阻燃ABS材质）1 、总则1.1 本技术规范书适用于整体组合电能计量箱，它提出了该计量箱的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则做出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书“技术差异表”中加以详细描述。
1.4 本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：1. GB7251.1-2005开关和控制设备第1部分型式试验和部分型式试验成套设备；2． GB7251.3-2006开关和控制设备第3部分对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求；3. DL/T 448－2000 电能计量装置技术管理规程；4．GB/T 16934-1997 电能计量柜；5. DL/T 5137-2001 电测量及电能计量装置设计技术规程；6. GB50254-96 电气装置安装工程低压电器施工及验收规范；7. 《国家电网公司输变电工程通用设计400V电能计量装置分册》8. 《国家电网公司输变电工程通用设计220V电能计量装置分册》9. GB191 《包装储运图示标志》10. GB2681 《电工成套装置中的导线颜色》11. GB2682 《电工成套装置中的指示灯和按钮颜色》12. GB4028 《外壳防护等级的分类》13. GB7251 《低压成套开关设备》14. GBJ63 《电力装置的电测量仪表装置设计规范》15. JB3084 《电力传动控制站的产品包装与运输规程》16. IEC947-1 《总则》17. GB/T14048.1《总则》18. IEC942-2 《低压断路器》19. GB14048.2 《低压断路器》20. IEC947-5-1 《机电式控制电路电器》21. GB14048.5 《机电式控制电路电器》22. DL447-91 《电能计量柜》23. GB50054-95 《低压配电设计规范》24. GB156-93 《标准电压》25. GB1048-89 《固体绝缘材料工频电气强度的试验方法》26. GB2900.1-82 《电工名词术语、基本名词术语》27. IEC255-21-1 振动试验标准28. IEC255-21-2 冲击和碰撞试验标准29. GB7251.3-97 低压成套装置30. GB4208-93 外壳防护等级31.GB17466-1998 《家用和类似用途固定或电气装置电气附件外壳的通用要求》32.GB/T7267-2003 外型及安装尺寸33. 《国家电网公司输变电工程通用设计—220V电能计量装置分册》有矛盾时，按现行的技术要求较高的标准执行。
1.6 本技术规范书未尽事宜，由需供双方协商确定。
1.7 供方应获得 ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，产品应在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
2、技术要求2.1安装适用范围及规格：2.2适用范围：适合各种类型单相电能表户内、户外安装。
2.3规格：分为2表位、4表位、6表位、8表位、10表位、12表位、16表位7个规格；对于16表位以上的电能表计量箱，可采取多个相关计量箱组合的方式，进线开关室、出线开关室公用。
2.4使用条件2.4.1海拔高度：2000米以下2.4.2 环境温度：－40℃～＋65℃2.4.3 环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于75%。
2.4.4风速：不大于35m/s2.4.5 日照强度(风速0.5 m/s)：0.1W/cm22.4.6 产品应考虑凝露和温度骤变等的影响。
户外产品还应考虑雨和日照的影响。
3、设计、材料、制作要求3.1电能计量箱的设计、制作应符合GB 7251．3—2006《低压成套开关设备和控制设备.第3部：对非专业人员可进入场地的低压成套开关设备和控制设备——配电板的特殊要求》的规定，必须取得国家强制性产品认证（3C认证），在箱体的正面有3C认证标志。
3.2箱体材料3.2.1箱体应采用高强度、阻燃、耐老化的绝缘材料制作，具备防雨水渗入功能；3.2.2箱门为无色全透明，宜采用进口的优质中分子聚碳酸酯“PC”（聚碳酸酯）工程塑料注塑成型，具有阻燃、抗老化、抗紫外线、抗冲击、耐腐蚀、透明度高等性能；3.2.3箱底采用非金属阻燃、抗紫外线、抗老化、耐腐蚀、耐受外力强的V0级增强型“ABS”（丙烯腈-丁二烯-苯乙烯共聚物）工程塑料注塑成型；3.2.4箱体材料通过GB 7251．3-2006标准中关于材料试验的要求：验证冲击强度、验证绝缘材料的耐热能力、验证绝缘材料对内部电作用引起的非正常发热和着火危险的耐受能力，材料性能满足相应的环境要求。
3.2.5箱门成型材料厚度：≥3.5mm。
3.2.6箱底成型材料厚度：≥4.0mm。
3.2.7各部位标称尺寸偏差不大于±0.1mm。
3.2.8表箱的外观平整，透明性好，表面无熔接痕、无明显气泡。
3.3电能计量箱内部电能表的安装方式应同时满足“三点”挂装式和卡槽式两种固定方式。
3.4箱体标识3.4.1电能计量箱箱体正面应具有警示标记和提示用语，采用丝网印刷技术，在其外壳上印有国家电网公司VI标识、台区名称和箱体编号、“95598”服务热线电话和“有电危险、请勿触及”字样。
具体图样如下。
要求位于箱体左上方。
3.4.2电能计量箱箱体正面应具有内置式粘贴客户户室号标签窗口。
分户出线开关上应有与电能表相对应的户室号标识窗口。
3.4.3箱体外壳明显处设置铭牌，铭牌包括下列内容：a.产品名称和型号b.出厂编号c.出厂日期d.制造厂名e.制造标准3.5电能计量箱外壳的防护等级，应根据安装场所的环境确定，室内安装的不低于IP30级，室外安装的不低于IP54级，并具备防止外部异物插入触及带电导体的功能。
室外安装的应具备防雨、防尘、抗紫外线等功能。
3.6电能计量箱的使用寿命不低于30年。
3.7箱体要求有对流式通风口，通风口应采用栅格结构，并具备防水功能；进、出线穿管口应在不同方向分别预留穿线孔，进出线孔应装有防水接头，并具备防水、防小动物措施。
3.8户外型电能计量箱箱体应加装防雨帽，箱门、进出线应有防雨措施，进线孔和出线孔应采用电缆防水接头进行封堵。
3.9电能计量箱外壳应具备防窃电功能，能满足铅封、塑封、挂锁等多种加封需求。
4、结构及尺寸要求4.1电能计量箱箱体由箱门、箱底组成，箱门与箱底采用铰链连接（铰链轴应为钢质，并具备防锈蚀功能），自左向右翻轴开启。
4.2为便于管理，整体组合电能计量箱分为进线开关室、计量室、出线开关室，三室相互独立并设置绝缘隔板，能满足电能表或开关元件分别装设在不同独立单元间隔。
各个功能区箱门可分别开启锁闭。
结构见下图：4.3整体组合电能计量箱外形尺寸，具有满足安装各种类型单相电能表的安装孔（位），要求尺寸不小于以下标准：4.3.1 4表位尺寸分别为：高560±50mm，宽500±50mm ，厚138±10mm。
4.3.2 6表位尺寸分别为：高860±50mm ，宽660±50mm，厚138±10mm。
4.3.3 8表位尺寸分别为：高950±50mm ，宽570±50mm ，厚138±10mm。
4.3.4 9表位尺寸分别为：高1150±50mm ，宽850±50mm ，厚138±10mm。
4.3.5 12表位尺寸分别为：高1150±50mm ，宽850±50mm，厚138±10mm，4.3.6 16表位尺寸分别为：高1150±50mm ，宽1100±50mm ，厚138±10mm 。
4.3.7 单相CPU卡表的外型尺寸均不大于：长180mm×宽125mm×高70mm。
电能表的插卡孔设在电能表右侧面，见下图：4.3.8对于16表位以上的电能表计量箱，可采取多个相关计量箱组合的方式，进线开关室、出线开关室公用。
4.4进线总开关室采用两层门结构形式，第一层门由钥匙控制；第二层门进线总开关只有操作手柄外露，通过计量室把第二层门紧固封闭。
操作总开关动作，需打开第一层门进行操作。
4.5 表箱箱门部分的不同功能区，在不打开箱门的前提下，可以通过打开设置的单独小门进行操作并加锁：其中进线上盖门可以操作总开关；电表区上盖独立一体，分别开启锁闭（设置专用IC 卡门，方便电表插卡，卡门应具有防破坏功能。
封闭IC 卡门应采用专用橡胶盖垫或一次成型的开闭自如的小门，方便开启）；用户区可以控制分户开关操作。
4.6箱体上盖的小门能在不小于90度的角度灵活启闭。
电能表室、开关室分别装设单独开启的门，能够加挂专用锁和一次性防窃电施封锁，方便表箱加锁封闭。
4.7 箱体有对流式通风口，根据现场安装实际情况应预留进出线用的敲落孔。
进线孔和出线孔采用电缆防水接头进行封堵。
采用膨胀螺栓固定箱体。
各功能区上盖门与表箱底座绞链配合连接，方便现场开箱检查。
4.8电能计量箱应满足各种电源进线方式，应具有电缆和绝缘导线在进线开关室的固定功能。
4.9表箱结构整体关合严密，外形美观。
采用门绞链结构，应牢固无损，能够开合自如，应具备防撬功能。
5.箱内配置技术要求5.1根据安装处的负载电流和可能出现的最大短路电流选择相适应的断路器，单相采用双极断路器，三相采用三极断路器。
5.2电能计量箱进线总开关采用断路器，为便于维护和更换亦可采用板前接线的插拔式断路器。
进线断路器按照电能计量箱内实际表计位数和每户用电容量计算、选配。
负荷同时系数应不小于《国家电网公司输变电工程通用设计—220V电能计量装置分册》中的规定。
5.3电能计量箱箱体内各配件的安装配线美观、整齐、牢固，箱内电能表的进、出线，应采用绝缘铜线（如采用多股软铜线，应将其接头做烫锡处理）截面不小于10mm2，通信线（485线）应采用截面不小于0.5mm2的单芯铜质双绞线，并配置到位。
5.4电能计量箱箱内布线必须使用专用的布线槽板、扣板。
5.5电能计量箱箱内相邻电能表距离，应保证其垂直中心距离应不小于250mm，水平中心距离应不小于150mm或侧面水平距离应不小于30mm；电能表外侧距离箱壁不小于60mm。
