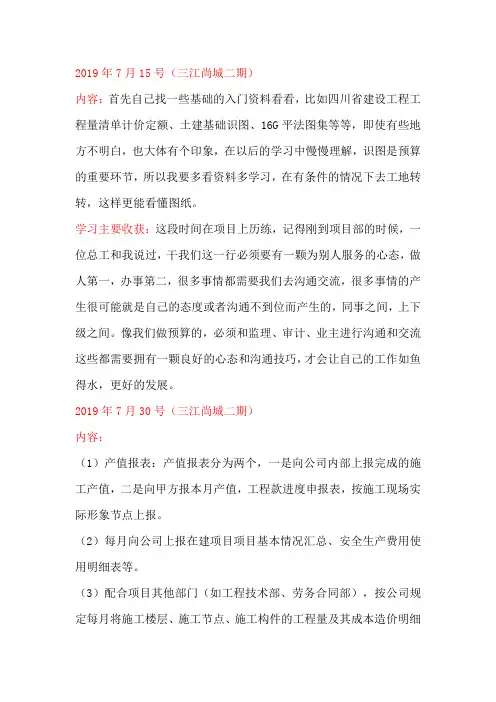

工程造价预算导师带徒-徒弟(前半年)
2019年7月15号（三江尚城二期）内容：首先自己找一些基础的入门资料看看，比如四川省建设工程工程量清单计价定额、土建基础识图、16G平法图集等等，即使有些地方不明白，也大体有个印象，在以后的学习中慢慢理解，识图是预算的重要环节，所以我要多看资料多学习，在有条件的情况下去工地转转，这样更能看懂图纸。
学习主要收获：这段时间在项目上历练，记得刚到项目部的时候，一位总工和我说过，干我们这一行必须要有一颗为别人服务的心态，做人第一，办事第二，很多事情都需要我们去沟通交流，很多事情的产生很可能就是自己的态度或者沟通不到位而产生的，同事之间，上下级之间。
像我们做预算的，必须和监理、审计、业主进行沟通和交流这些都需要拥有一颗良好的心态和沟通技巧，才会让自己的工作如鱼得水，更好的发展。
2019年7月30号（三江尚城二期）内容：（1）产值报表：产值报表分为两个，一是向公司内部上报完成的施工产值，二是向甲方报本月产值，工程款进度申报表，按施工现场实际形象节点上报。
（2）每月向公司上报在建项目项目基本情况汇总、安全生产费用使用明细表等。
（3）配合项目其他部门（如工程技术部、劳务合同部），按公司规定每月将施工楼层、施工节点、施工构件的工程量及其成本造价明细表提交相关部门，分为四大块来控制审核：人工费、材料费、机械费、间接费、措施费。
（4）每月需要上次综合管理系统的内容有成本管理中的项目月度成本计划管理，项目资源导入与调整管理，项目人工费情况等。
学习主要收获：从学生到员工，这不仅仅是从读书到工作的转变，更多的是从孩子到成人的转变，来到企业，先要学会做人，然后才是做好工作。
如何做人，不仅要有个人品德，更要有职业道德，要懂得孝悌忠信礼义廉耻。
作为一名六建人，肩负着笃信而立的企业责任，我们做建筑，做的是良心，做的是责任，每一栋楼房，每一条公路，都是对社会的回报，不仅要做的合格，更要做的优秀。
2019年8月15号（三江尚城二期）内容：熟练掌握造价软件阅读造价书籍，全国每年都会组织工程造价师的考试，自然会出相应的造价学习书籍，一共分为四门：《工程造价管理基础理论与相关法规》、《建设工程技术与计量》、《工程造价计价与控制》和《工程造价案例分析》，这几本书对自己在以后的工作中有所帮助。
如何看懂建筑施工图纸的10个技巧
施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
（01）循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好平立剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。
（02）记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
建筑施工图纸怎么看，此文一定教会你识图！
建筑施工图纸怎么看，此文一定教会你识图！
一、常用建筑符号含义示例图
1、材料类
2、构造类
3、构件代号含义
二、很好记的看图口诀
给你一张图纸，一定要认真、仔细看，一定要细心，因为图纸出错一点点，直接影响施工。
简单重复一下口诀：
1、从上往下看，从左往右看。
2、由外向里看，由大向小看，由粗向细看。
3、图样说明对照看，建施结施结合看，设备图纸参照看。
4、先看全局性基本图，后看局部性详图。
三、复杂的线条、图例符号
1、复杂的符号含义：
2、尺寸与标高
3、索引和详图符号
4、引出线
5、图形折断的符号
6、对称的符号
7、坡度的符号
8、连接的符号
9、指北针
四、实战看图
建筑施工图是表示房屋总体布局、建筑外形、内部布置以及细部构造、内外装修、施工要求等内容的图样。
1、总平面图
2、平面图和常用图例
3、立面图
4、剖面图
5、详图。
如何看懂建筑图纸完整版
如何看懂建筑图纸 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】如何看懂建筑图纸一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350mm，宽约180mm--190mm)。
建筑施工图纸看图技巧
看懂建筑图纸的技巧一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确,卫生间板面是否标注详细，沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观，位置、尺寸与结构图是否一致,各种洞口有无遗漏.7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗.＠表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享.1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名,校对人签名,并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合.“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法.3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁,宽240mm，高400mm,配4条直径16厘（16mm）螺纹的主钢筋,每间隔200mm 箍一个直径6厘的钢筋长方形环络。
（长方形环络长约340--350mm,宽约180mm-—190mm）.4、如在建筑设计图中：“c20砼小柱（240240)配4φ12箍］6＠200。
”其中，“］6@200”为不规范标注,应为“φ6＠200"。
25141_一个老预算员的一些很实在的经验之谈
一个老预算员的一些很实在的经验之谈在别人的空间看到的,觉的不错就转过来了,不知道原来有没有人发过建筑工程预算，其实没什么高深的技术，能看懂图纸，会加减乘除、开方也就够了。
如果你能把科学计算器用熟的话，那工作就更简单了。
预算员很好做，特别是从技术口转到预算口，那就更容易了。
做预算不难，做好了就不容易，难就难在经验积累上。
上大学的时候，教预算的老师能把定额全背下来。
他提出问题，你答不上来，他会说，翻开定额第几页第几条。
这算不算经验呢？我觉得，不一定。
预算这东西，本来就是一个熟练工种。
我不记定额，翻开定额看，也能把预算做出来。
记定额有一个好处，领导什么时候问，什么时候都能马上回答。
预算是算钱的，财务也是算钱的，但二者最大的区别就是：财务不能有一分钱的差，预算可以有非常大的差。
一般认为，3～5％以内就算准确。
同一图纸同一个做三次预算，总造价一定是不同的。
高水平的预算是什么样呢？预算水平不一定高，计算工程量有可能会出现很大的笑话。
他高在哪里？实际经验。
如何积累经验？个人有个人的做法。
实际操作必不可少。
实际操作过程中，最主要的是把定额计算规则记熟了。
之后的事就是找规律了，之后用EXCEL制表，自动计算。
我每次做预算，都是根据不同的工程做出不同的表，然后输入基本数据，也就是墙中心线、外墙净长线，内墙净长线等。
举个例子来说，计算一个房间的工程量时，我只需要输入内墙净长线、门窗尺寸、房间净高就可以自动计算出内墙涂料、地面、天花的工程量。
这是一个技巧，可以提高计算速度和准确率。
当然，有些小地方可能考虑不到，没关系，预算工程量本来就不是要求百分之百的准确。
经验数据的积累。
有些人做了很长时间的预算，但问其一些问题，其只能回答其所做工程的内容。
这不利于工作。
解决的办法，有一条很简单。
网上、书上能找到很多工程的造价分析，拿过来，分类对比分析。
单方造价有一点用，但最有用的是单方含量。
根据这些单方含量和单方造价，分析当时市场的主要材料价格及当前市场材料价格，就可以分析出，你需要估算的工程的造价，相差不会很大。
看懂建筑图纸的技巧
看懂建筑图纸的技巧看懂建筑图纸的技巧 建筑⼯程是⼟⽊⼯程学科的重要分⽀，从⼴义上讲，建筑⼯程和⼟⽊⼯程应属于同⼀意义上的概念。
下⾯⼩编就给⼤家讲讲看懂建筑图纸的技巧，希望对⼤家有帮助。
⼀、识图 1、先看现场平⾯布置图，了解⼯程概况及周围建筑对本⼯程的影响。
2、再看施⼯组织，⼤概了解⼯程的具体施⼯情况。
3、看施⼯结构图和建筑图，两图结合看，整体了解⼯程概况。
4、详细看施⼯图结合结构施⼯图集查看做法，建筑施⼯图结合建筑施⼯做法图集。
5、结构图从轴线尺⼨看，查看剪⼒墙、柱、梁、板等配筋是否有⽆前后出⼊，结构是否与建筑图相符。
梁、板等原位标⾼是否正确，卫⽣间板⾯是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞⼝的详细做法。
6、建筑图看每层的布置是否合理，⾮承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺⼨与结构图是否⼀致，各种洞⼝有⽆遗漏。
7、建筑做法是否合理，防⽔材料，涂料，瓷砖等 ⼆、建筑图纸符号⼤全 在建筑设计图中： l表⽰是梁、ll表⽰是连续梁、ql表⽰圈梁、jl表⽰基础梁、tl表⽰是梯梁、dl表⽰是地梁、z表⽰柱、gz 表⽰构造柱、kz表⽰框架柱，m表⽰是门、c表⽰是窗。
@表⽰钢筋间距Φ表⽰钢筋型号。
下⾯谈谈⼀些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责⼈签名，审定者签名，校对⼈签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度⼀般以mm为，有加以说明的除外;看图时注意结合“建筑⽤料说明”与其他图纸进⾏综合。
“建筑⽤料说明”中，在各⼩项的前⾯有打上“√”的，为该设计所采⽤的做法。
没有打勾的，⾮该设计所采⽤的做法。
3、如在建筑设计图中：“c20钢筋砼jl(240400)配4φ16络φ6@200箍。
”解读为：强度为c的钢筋混凝⼟结构的基础梁，宽240mm，⾼400mm，配4条直径16厘(16mm)螺纹的主钢筋，每间隔200mm箍⼀个直径6厘的钢筋长⽅形环络。
建筑工程识图教你怎样看图纸
教你怎样看图纸——建筑工程识图、审图要点首先要把第一页,也就是设计说明书那页看明白，这对理解后面的图纸有很大作用.后面的图纸有一定专业基础应该不成问题，没基础也不怕，拿图到现场一一对照是很快熟悉的办法。
如果实在没时间去现场,就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。
一般建筑图纸的字母都是根据其汉语拼音的首字母表示。
介绍一些技巧，建筑图,分两大部分，一部分就是建筑方案图，这个比较好看懂,就是看这座建筑的外观是什么样子的,而另外一部分就有点难度了，就是结构图，具体到钢筋的分布和受力的合理性工程开工之前,需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍.现谈谈本人的识图、审图经验，供参考.识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方.一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼?是商场还是宿舍？了解功能之后,再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致.熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
怎么看图纸五步教你看懂图纸
怎么看图纸五步教你看懂图纸怎么看图纸？想要看懂图纸，我们⾸先要学会基本的制图技能以及制图的知识，当真正明⽩什么才是正投影与侧投影的时候，才能够将图纸中的建筑规划了解透彻。
当然，这往往是不够的，真正懂得看图的专业⼈⼠，还会去学习透视图的原理，以及建筑施⼯图的绘画技巧，以此，在真正观测图纸的时候，才可以更加清晰的检查出图纸中的错误，与图纸想要表达的事项。
看图纸必备⼯作：例如说我们想要看懂⽂⾔⽂，⾸先需要学会认字，看图纸也是如此。
图纸上⼀般会出现各种构件的符号，我们需要在短暂的时间内将这些符号所代表的意义梳理清楚。
其次，便是需要学会看懂图纸中的结构形式。
当我们找出图纸每⼀个形式所代表的特点，那么，便可以轻⽽易举地搞清楚这张图纸的意思了。
以此，还能够检查出图纸中的错误。
五步教你看懂图纸1、在阅读图纸之前，我们需要去阅读设计说明书，然后将相关的标准与规范图集准备好后再去看图纸，如此才能够了解总体的规划。
2、如果是建筑施⼯图纸，那么我们要带着图纸去现场，对照之前所准备好的相关图集，计算出图纸中的轴线距离，再将重要的配置⽤其它颜⾊的笔标注出来。
以此，在现场的时候我们便可以分清图纸与实物之间的关系。
如果有些建筑分不清楚，可以请教在场的施⼯⼈员，将它们的顺序整理清楚。
3、看图纸中的设施结构，将墙柱、楼层的每⼀个代号都按照顺序标注在图纸上，然后计算出与图纸的尺⼨⽐例关系。
4、综合看施⼯地点的平⾯图、⽴体图以及剖⾯图，对照现场设置，把发⽣⽴体变化的地⽅在图纸上标注清楚。
这样，图纸上难以理解的东西就看懂⼀⼤半了呢。
5、最后再进⾏检查与验收，将施⼯的缺点标注在图纸上。
以此，我们便可以轻⽽易举地看懂⼀张图纸啦。
怎么看图纸1、熟悉拟建⼯程的功能图纸到⼿后，⾸先了解本⼯程的功能是什么，是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想⼀些基本尺⼨和装修，例如厕所地⾯⼀般会贴地砖、作块料墙裙，厕所、阳台楼地⾯标⾼⼀般会低⼏厘⽶;车间的尺⼨⼀定满⾜⽣产的需要，特别是满⾜设备安装的需要等等。
如何看懂建筑图纸
如何看懂建筑图纸一、识图1、先看现场平面布置图,了解工程概况及周围建筑对本工程的影响.2、再看施工组织,大概了解工程的具体施工情况.3、看施工结构图和建筑图,两图结合看,整体了解工程概况.4、详细看施工图结合结构施工图集查看做法,建筑施工图结合建筑施工做法图集.5、结构图从轴线尺寸看,查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符.梁、板等原位标高是否正确,卫生间板面是否标注详细,沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法.6、建筑图看每层的布置是否合理,非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏.7、建筑做法是否合理,防水材料,涂料,瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗.表示钢筋间距Φ表示钢筋型号.下面谈谈一些经验,与博友共享.1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章.2、建筑设计图纸中,长度一般以mm为,有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合.“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法.没有打勾的,非该设计所采用的做法.3、如在建筑设计图中：“c20钢筋砼jl240400配4φ16络φ6200箍.”解读为：强度为c的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘16mm螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络.长方形环络长约340--350mm,宽约180mm--190mm.4、如在建筑设计图中：“c20砼小柱240240配4φ12箍6200.”其中,“6200”为不规范标注,应为“φ6200”.解读为：强度为c20的钢筋混凝土结构的小梁,截面为长240mm,宽240mm,配4条直径12厘12mm螺纹的主钢筋,每间隔200mm箍一个直径6厘钢筋的长方形络.小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度,因为圈梁与板面是浇筑在一起.5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖.“m5”表示水泥砂浆的强度等级,“mu10”表示贝灰砂砖的强度等级.mu10代表贝灰砂砖的抗压强度平均值≥10mpa.6、ql 表示圈梁,圈梁的做法,通常用于砖混房屋建筑结构混合结构,即先砌墙,后用钢筋混凝土浇筑圈梁及板面.7、框架结构的做法,即先浇筑柱体,大梁、小梁、板面等.待拆掉模板后再砌墙体.8、根据质监的要求,可以要求承建方提供钢筋每批次的合格证,水泥每批次的合格证,mu10贝灰砂砖每批次的合格证,水泥砼的测试合格证.建建筑图纸审查要点：工程开工之前,需识图、审图,再进行图纸会审工作.如果有识图、审图经验,掌握一些要点,则事半功倍.现谈谈本人的识图、审图经验,供参考.识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方.一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼是商场还是宿舍了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等.最后识读建筑说明,熟悉工程装修情况.二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸.检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线.识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致.熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等.识读下一层平面图尺寸时,检查与上一层有无不一致的地方.三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息；建施平面图、结施平面图上,一般也标有本层标高；梁表中,一般有梁表面标高；基础大样图、其它细部大样图,一般也有标高注明.通过这些施工图,可掌握工程的立面尺寸.正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度.审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸.检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标高是否与结施标高相符.建施图各楼层标高与结施图相应楼层的标高应不完全相同,因建施图的楼地面标高是工程完工后的标高,而结施图中楼地面标高仅结构面标高,不包括装修面的高度,同一楼层建施图的标高应比结施图的标高高几厘米.这一点需特别注意,因有些施工图,把建施图标高标在了相应的结施图上,如果不留意,施工中会出错.熟悉立面图后,主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错,检查梯梁下竖向净空尺寸是否大于2、1米,是否出现碰头现象；当中间层出现露台时,检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米,若不是,检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合,检查建筑高度是否满足功能需要.四、检查施工图中容易出错的地方有无出错熟悉建筑工程尺寸后,再检查施工图中容易出错的地方有无出错,主要检查内容如下：1、检查女儿墙砼压顶的坡向是否朝内.2、检查砖墙下有梁否.3、结构平面中的梁,在梁表中是否全标出了配筋情况.4、检查主梁的高度有无低于次梁高度的情况.5、梁、板、柱在跨度相同、相近时,有无配筋相差较大的地方,若有,需验算.6、当梁与剪力墙同一直线布置时,检查有无梁的宽度超过墙的厚度.7、当梁分别支承在剪力墙和柱边时,检查梁中心线是否与轴线平行或重合,检查梁宽有无突出墙或柱外,若有,应提交设计处理.8、检查梁的受力钢筋最小间距是否满足施工验收规范要求,当工程上采用带肋的螺纹钢筋时,由于工人在钢筋加工中,用无肋面进行弯曲,所以钢筋直径取值应为原钢筋直径加上约2×1mm肋厚.9、检查室内出露台的门上是否设计有雨蓬,检查结构平面上雨蓬中心是否与建施图上门的中心线重合.10、当设计要求与施工验收规范有无不同.如柱表中常说明：柱筋每侧少于4根可在同一截面搭接.但施工验收规范要求,同一截面钢筋搭接面积不得超过50%.11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处.12、单独基础系双向受力,沿短边方向的受力钢筋一般置于长边受力钢筋的上面,检查施工图的基础大样图中钢筋是否画错.五、审查原施工图有无可改进的地方主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见.1、从有利于工程施工的角度提出改进施工图意见①结构平面上会出现连续框架梁相邻跨度较大的情况,当中间支座负弯矩筋分开锚固时,会造成梁柱接头处钢筋太密,捣砼困难,可向设计人员建议：负筋能连通的尽量连通.②当支座负筋为通长时,就造成了跨度小梁宽较小的梁面钢筋太密,无法捣砼,可建议在保证梁负筋的前提下,尽量保持各跨梁宽一致,只对梁高进行调整,以便于面筋连通和浇捣砼.③当结构造型复杂,某一部位结构施工难以一次完成时,向设计提出：砼施工缝如何留置.④露台面标高降低后,若露台中间有梁,且此梁与室内相通时,梁受力筋在降低处是弯折还是分开锚固,请设计处理.2、从有利于建筑工程质量方面,提出修改施工图意见.①当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时,可建议将天花抹灰改为1：1：4混合砂浆,以增加粘结力.②当施工图上对电梯井坑、卫生间沉池,消防水池未注明防水施工要求时,可建议在坑外壁、沉池水池内壁增加水泥砂浆防水层,以提高防水质量.3、从有利于建筑美观方面提出改善施工图①若出现露台的女儿墙与外窗相接时,检查女儿墙的高度是否高过窗台,若是,则相接处不美观,建议设计处理.②检查外墙饰面分色线是否连通,若不连通,建议到阴角处收口；当外墙与内墙无明显分界线时,询问设计,墙装饰延伸到内墙何处收口最为美观,外墙突出部位的顶面和底面是否同外墙一样装饰.③当柱截面尺寸随楼层的升高而逐步减小时,若柱突出外墙成为立面装饰线条时,为使该线条上下宽窄一致,建议对突出部位的柱截面不缩小.④当柱布置在建筑平面砖墙的转角位,而砖墙转角少于900,若结构设计仍采用方形柱,可建议根据建筑平面将方形改为多边形柱,以免柱角突出墙外,影响使用和美观.⑤当电梯大堂前室左边有一框架柱突出墙面10～20cm时,检查右边柱是否出突出相同尺寸,若不是,建议修改成左右对称.按照“熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程的立面尺寸检查施工图中容易出错的部位有无出错检查有无需改进的地方”的程序和思路,会有计划、全面地展开识图、审图工作.。
建筑图纸怎么看,高手教你五步看懂建筑图纸!
建筑图纸怎么看，高手教 你五步看懂建筑图纸！
建筑工程师在识图、审图的过程中是怎么看的建筑图纸?今天小编 就主要给大家解答这个问题，工程师做设计或其他建筑方面从业者 在做相关工作时，看懂图纸是第一关。建筑图纸怎么看呢?主要是 从五个方面循序渐进的看图，审图，下面就和小葫芦赶紧来一起学 习一下吧!
注意：首先要把第一页，也就是设计说明书那页看明白，这对理解 后面的图纸有很大作用。后面的图纸有一定专业基础应该不成问题， 没基础也不怕，拿图到现场一一对照是很快熟悉的办法。如果实在 没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在 脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点 看不懂就要找人问问了。一般建筑图纸的字母都是根据其汉语拼音 的首字母表示。
工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、 审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图 经验，供参考。识图、审图的程序是：熟悉拟建工程的功能熟悉、 审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错 的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能 图纸到手后，首先了解本工程的功能是什么，是车间还是办公 楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修， 例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高 一般会低几厘米;车间的尺寸一定满足生产的需要，特别是满足设 备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息;建施平面图、结 施平面图上，一般也标有本层标高;梁表中，一般有梁表面标高;基础大样图、其它细部大样图，一般也有标高 注明。通过这些施工图，可掌握工程的立面尺寸。正立面图一般有三道尺寸，第一道是窗台、门窗的高度等 细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一 道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高 是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标 高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包 括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图， 把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。熟悉立面图后，主要检查门窗顶标高是 否与其上一层的梁底标高相一致;检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大 于2.1米，是否出现碰头现象;当中间层出现露台时，检查露台标高是否比室内低;检查厕所、浴室楼地面是否低 几厘米，若不是，检查有无防溢水措施;最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建 筑高度是否满足功能需要。
预算员建筑识图大全
柱下独立基础
预算员建筑识图大全
墙下独立基础
柱下条形基础
钢筋混凝土柱
平面
钢筋混凝土基础
井格式柱下条形基础
柱下条形基础
预算员建筑识图大全
筏形基础
平面
梁板式
柱 柱托 平板
平板式
预算员建筑识图大全
箱形基础
柱 平面
桩基础
顶板 底板
软弱土层
中密土层
预算员建筑识图大全
软弱土层 坚硬土层
２、按所用材料及受力特点分类 （１）无筋扩展基础
第一部分 一、投影的形成
墙
影子
投影的基本知识
投影面 投影图
光线
投影线
光源
投影中心
假定光线可以穿透物体（物体的面是透明的，而物体的轮廓线是不透 的），并规定在影子当中，光线直接照射到的轮廓线画成实线，光线间 接照射到的轮廓线画成虚线，则经过抽象后的“影子”称为投影。
形成投影的三要素：投影线、形体、投影面
预算员建筑识图大全
四、正投影的基本性质 1、点的正投影基本性质
A B C
a(b、c）
2、直线的正投影基本性质
AC
DE
F
B
c a(b)
de
f
点的正投影仍然是点
1）直线垂直于投影面，其投影积聚为一点。 2）直线平行于投影面，其投影是一直线，反映实长。 3）直线倾斜于投影面，其投影仍是一直线，但长度
缩短。
宽相等。
宽
ＹＨ
预算员建筑识图大全
4、形体三面正投影图的作图方法
叠加型：由若干个基本形体叠加而成的组合形体。 组 合 截割型：由一个基本形体被一些不同位置的截面切割后而成的组合形体。 体
建筑施工图纸看图技巧
看懂建筑图纸的技巧一、识图1、先看现场平面布置图,了解工程概况及周围建筑对本工程的影响.2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图,两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集.5、结构图从轴线尺寸看,查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符.梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细,各种洞口的详细做法.6、建筑图看每层的布置是否合理,非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏。
7、建筑做法是否合理,防水材料，涂料,瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
＠表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享.1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明"与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中:“c20钢筋砼jl（240400）配4φ16络φ6@200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁,宽240mm，高400mm，配4条直径16厘(16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340—-350mm,宽约180mm——190mm)。
4、如在建筑设计图中:“c20砼小柱（240240）配4φ12箍]6＠200。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
老预算员亲自教你看图纸
对看图纸缺乏重视、图纸看得不好，必然会出现很多返工及材料浪费现象，甚至造成工期的拖延。
从而也会给工程技术人员的声誉及日后的管理工作带来不良影响，造成不必要的麻烦。
既然看好图纸非常重要和必要，那么怎样才能看好图纸呢？我们在工程施工过程中以及在对他人工作经验的借鉴，总结出以下几点：
一、熟悉拟建工程的功能
图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是住宅？
了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙；厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定要满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸
建筑工程施工平面图一般有三道尺寸。
第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线。
识读工程平面图尺寸，先识建施平面图、平面大样图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸
建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息。
建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁
表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。
这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。
熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致，检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象。
当中间层出现露台时，检查露台标高是否比室内低；检查厕所、浴室楼
地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。
另外还要注意，建施剖面图与结施剖面图的剖面尺寸及标高是否一致。
四、检查施工图中容易出错的地方有无出错。
熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错，主要检查内容如下：
1.检查女儿墙砼压顶的坡向是否朝内。
2.检查砖墙下有梁否。
3.结构平面中的梁，在梁表中是否全标出了配筋情况。
4.检查主梁的高度有无低于次梁高度的情况。
5.梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方。
若有，
需验算。
6.当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。
7.当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外。
若有，应提交设计处理。
8.检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。
9.检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合。
10.检查设计要求与施工验收规范有无不同。
如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。
但施工验收规范要求，同一截面钢筋搭接面积不得超过50%。
11.检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无
存在相矛盾之处。
12.单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。
13.结构的门窗（包括阳台窗）洞口尺寸与门窗表、建施平立面图中标注的门窗尺寸是否一致。
14.阳台的正面窗与侧面窗标高是否一致，侧面窗顶部是否设计下返梁或下返栏板。
15.施工前工程的正负零标高是否有变化？如有变化，单元入口处的标高是否相应变动？如单元入口处的标高未变动，那么单元门的高度是否还够用？
16.日后施工的小型砌筑的墙体位置由于施工不赶活而需要改动时，应及早通知电气施工人员，以免在预埋电气管时将电气管甩在墙外。
17.卫生间的下水管道安装完成后，通常需要做吊棚装饰。
那么吊完棚后
的棚底标高是否低于卫生间的窗顶标高？如低于卫生间窗顶标高，则需要与甲方及设计院沟通。
18.对于有地热管线的地面，其地面厚度较厚。
为了保证门口的高度，则需要抬高门口顶部过梁或连梁的高度。
19.与室外露台或屋面相临的门或落地窗的门槛或窗台高度是否满足要求？如高度不够，则需要相应抬高。
20.暖气片的位置与电气插座的位置是否碰车或距离太近。
21.土建图纸上空调孔的位置与电气图纸上空调插座的位置是否在同一侧。
五、审查原施工图有无可改进的地方。
主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。
1.从有利于工程施工的角度提出改进施工图意见
①结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣砼困难。
可向设计人员建议：负筋能连通的尽量连通。
②当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼。
可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。
③当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：砼施工缝如何留置。
④露台面标高降低后，若露台中间有梁，且此梁与室内相通时，梁受力筋在降低处是弯折还是分开锚固，请设计处理。
2.从有利于建筑工程质量方面，提出修改施工图意见。
3.从有利于建筑美观方面提出改善施工图
①若出现露台的女儿墙与外窗相接时，检查女儿墙的高度是否高过窗台。
若是，则相接处不美观，建议设计处理。
②检查外墙饰面分色线是否连通。
若不连通，建议到阴角处收口；当外墙与内墙无明显分界线时，询问设计，墙装饰延伸到内墙何处收口最为美观，外墙突出部位的顶面和底面是否同外墙一样装饰。
③当柱截面尺寸随楼层的升高而逐步减小时，若柱突出外墙成为立面装饰线条时，为使该线条上下宽窄一致，建议对突出部位的柱截面不缩小。
④当柱布置在建筑平面砖墙的转角位，而砖墙转角少于900。
若结构设计仍采用方形柱，可建议根据建筑平面将方形改为多边形柱，以免柱角突出墙外，影响使用和美观。
⑤当电梯大堂（前室）左边有一框架柱突出墙面10-20cm时，检查右边柱是否出突出相同尺寸，若不是，建议修改成左右对称。
